Главные неисправности сцепления автомобиля. признаки, причины, устранения

Воздух в сцеплении: как прокачать

Начнем с того, что прокачка сцепления напоминает прокачку тормозов при попадании воздуха в гидравлическую систему в результате неисправностей или в рамках плановой замены тормозной жидкости. Кстати,  справка для новичков — в гидроприводе сцепления также используется тормозная жидкость.

Для прокачки сцепления с помощником потребуется подготовить:

• тормозную жидкость
• набор инструментов;
• емкость для слива тормозной жидкости
• шланг, который подойдет к сливному штуцеру по диаметру;

Обратите внимание, если сцепление прокачивается самостоятельно (без посторонней помощи), также нужен упор для дополнительной фиксации педали сцепления. Еще желательно использовать шланг, который является прозрачным

Это позволит эффективнее контролировать выход воздуха из системы. Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки.

Итак, перед тем, как прокачивать, нужно сначала выполнить регулировку сцепления. Если сцепление предварительно не отрегулировать, прокачать его не получится, так как может не быть свободного хода толкателя поршня главного цилиндра. Чтобы было понятно, поршень и толкатель по факту являются запорным клапаном.

Если не будет свободного хода, клапан окажется перекрытым. Похожая ситуация возникает в случае, когда неисправна оттяжная пружина. Это приводит к  тому, что педаль сцепления при переходе в конечное верхнее положение заедает.

Выполнив все рекомендации и регулировки, можно переходить к прокачке:

• На начальном этапе следует в бачок главного цилиндра необходимо налить тормозную жидкость (уровень выдерживать не ниже 2 сантиметров  от верхнего края). Наливать жидкость в бачок лучше через фильтр-сетку, чтобы избежать попадания в систему мусора, посторонних частиц и т.д.
• Следующим шагом становится снятие резинового колпачка, расположенного в верхней части корпуса ПГУ, с перепускного клапана. Далее на клапан надевается резиновый шланг.
• Свободный конец шланга опускается в емкость (достаточно емкости с объемом 0.5 литра), куда предварительно следует залить 200-250 мл тормозной жидкости.
• Теперь нужно отвернуть перепускной клапан на 1 оборот, после чего потребуется до упора нажать на педаль сцепления (на педаль жмет помощник или ставится упор). Далее следует выждать, пока пузырьки воздуха не перестанут выходить из шланга в емкость.
• Параллельно следует наблюдать за тем, чтобы уровень тормозной жидкости в бачке не опускался ниже 3 сантиметров. Если заметно понижение, жидкость следует долить.
• После того, как пузырьки воздуха прекратили выходить в емкость, нужно завернуть перепускной клапан с рекомендуемым усилием. В случае если прокачка осуществляется без помощника, упор с педали сцепления можно убрать.
• Завершающим этапом становится снятие шланга со штуцера, после чего обратно надевается колпачок. Также следует проверить уровень жидкости в бачке, доливая жидкость и доводя ее уровень до отметки не более 2 см от верхнего края.

Добавим, что часто за один подход качественно прокачать сцепление не получается. Как показывает практика, процедуру оптимально повторить несколько раз (2-3). После каждого нажатия на педаль сцепления перепускной клапан нужно заворачивать, затем отпускать педаль и повторять указанные действия. Такой подход позволяет быстро и эффективно удалить воздух выходит из системы.

По окончании остается проверить работоспособность сцепления после прокачки. Чтобы это сделать, следует выжать до упора педаль сцепления, после чего проверяется ход толкателя поршня (в соответствии с нормой для конкретного автомобиля). Если заметны отклонения, требуется дополнительно провести регулировку сцепления.

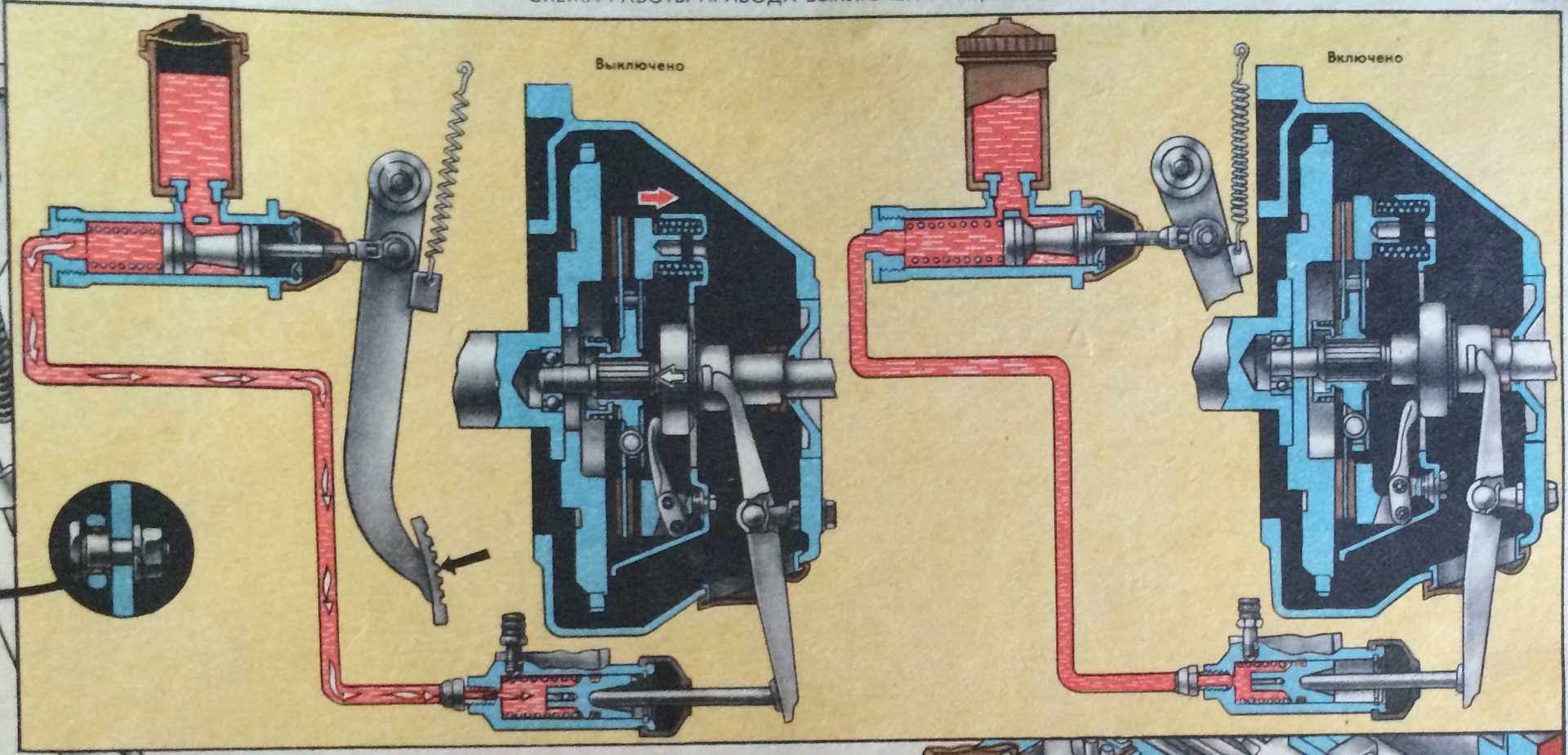

Как работает

В механической КПП. Вспомним детали механизма сцепления, о которых говорили выше, и рассмотрим их на схеме.

В нормальном состоянии сцепление всегда включено, вращение от двигателя передается на первичный вал коробки передач. Нейтраль на механической КПП существует как раз для того, чтобы двигатель работал на неподвижном автомобиле без выжатого сцепления. Чтобы переключить передачу или плавно тронуться с места, сначала следует выключить сцепление — разъединить связь между двигателем и коробкой. Вот как это происходит:

1. Водитель нажимает на педаль сцепления.
2. Поршень главного цилиндра создает давление тормозной жидкости, та в свою очередь давит на поршень рабочего цилиндра.
3. Шток рабочего цилиндра выдвигается и перемещает вилку сцепления.
4. Вилка через шарнир на корпусе КПП давит на выжимной подшипник.

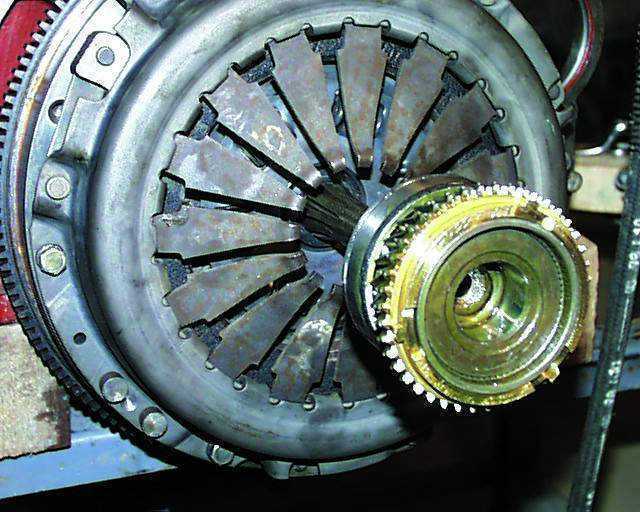

5. Подшипник давит на лепестки пружины.
6. Тарельчатая пружина выгибается на шарнирах внутри корзины.
7. Усилие нажимного диска падает, образуется зазор между диском и маховиком, сцепление выключается.

Направление перемещения тарельчатой пружины и нажимного диска показаны стрелками.

На роботизированных КПП сцепление устроено так же, но педали нет. За включение, выключение сцепления и переключение передач отвечает блок управления.

В случае с классическим автоматом и вариатором вместо механизма сцепления используют гидротрансформатор. Внутри него — трансмиссионное масло для АКПП или жидкость для вариатора, через которую он передает вращение на КПП. Гидротрансформатор может свободно проскальзывать, поэтому он всегда передает крутящий момент от двигателя к КПП, даже если передача включена и автомобиль стоит на месте.

Порядок прокачки сцепления на автомобиле Ford Focus 2

Выход из строя сцепления – неприятная ситуация для многих автомобилистов, признаками такой неисправности является невозможность нормального переключения передач, во многих случаях для замены деталей приходится снимать коробку передач. А вот при выходе из строя деталей гидропривода или попадании воздуха в систему ремонт значительно упрощается, иногда достаточно просто прокачать сцепление.

Прокачка гидропривода сцепления (ГПС) на автомобиле Форд Фокус 2 выполняется несложно, работа занимает совсем немного времени. Эта стандартная операция на «Фокусе» выполняется точно так же, как и на других легковых автомобилях с МКПП, только необходимо, чтобы все детали гидросистемы были в идеальном рабочем состоянии.

Обслуживание и ремонт тормозной системы

Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.

Причина проблемы может быть разная:

• в контур попал воздух;
• нарушена целостность и герметичность трубопровода;
• не долита вовремя жидкость;
• выход из строя механизмов контура.

Как прокачать тормоза

После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.

Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:

• Доливают в бачок до о или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
• Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
• Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.

Как развести колодки

Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.

Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:

1. С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
2. Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
3. Зафиксировать положение и повторить операцию на остальных колесах.

Замена колодок

Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.

После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:

• отворачивают тормозной барабан;
• убрав защитный колпачок, разводят колодки и достают стяжную пружину;
• нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
• достают опорный палец, втулку и снимают колодку.

На некоторых моделях передние колодки длиннее задних.

Как подтянуть «ручник»

Регулировка ручного тормоза УАЗа производится в следующем порядке:

1. Заднее колесо автомобиля вывешиваем.
2. Рычаг переключения передач устанавливаем в нейтральное положение.
3. «Ручник» полностью опускаем.
4. Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
5. Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
6. Переходим к приводу, откручиваем, вынимаем шплинт.
7. Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.

Затяните ручник и попробуйте — на уклоне в 20-30º автомобиль должен стоять.

Замена и ремонт главного тормозного цилиндра

Перед ремонтом ГТЦ нужно откачать жидкость из обоих бачков, которые расположены на нем. Это можно сделать 20-кубовым шприцем. С помощью отвертки откручиваем емкости и убираем.

Ключом на 17 отворачиваем патрубки, при этом обязательно придерживаем вторым ключом (12) гайки на трубках. Усилий не прикладывать, так как медь легко трескается.

После этого снимаем и чистим сигнальное устройство. Отсоединяем цилиндр от вакуума, вынимаем стопорную шайбу с одной стороны и откручиваем торцевую гайку с другой. Достаем внутренности ГТЦ. Осматриваем внутреннюю поверхность на предмет царапин. Меняем ремкомплект и собираем в обратной последовательности.

Если проверка работоспособности показала, что устройство легче заменить, то снимаем старое, не разбирая, устанавливаем купленное. Заливаем жидкость и прокачиваем систему. Перед установкой можно предварительно заправить бачки и вручную «погонять» поршень.

Инструменты для прокачки

Как и для любой процедуры, прежде чем приступить к работам, надо подготовить необходимые инструменты и материалы.

Чтобы прокачать систему, надо приготовить:

• набор стандартных инструментов (гаечные ключи, пассатижи, отвертки и др.), которыми обычно пользуются при ремонтных работах;
• емкость, в которую будет сливаться тормозная жидкость;
• новую тормозную жидкость;
• шланг из резины, который будет подключаться к штуцеру, соответствующего диаметра. Желательно, чтобы шланг был прозрачным, тогда проще контролировать выход воздуха;
• какое-либо приспособление, с помощью которого можно зафиксировать педаль, если нет помощника и работы вы выполняете сами.

Выполнение процедуры без помощника

При необходимости прокачать гидравлическое сцепление можно самому, используя самодельное приспособление. Понадобится маленький автомобильный компрессор, вторая крышечка от расширительного бачка и вентиль для бескамерной резины (продается в автомагазинах).

Выполните ремонтные работы и приступайте к прокачке согласно инструкции:

1. Проделайте в крышке емкости отверстие и установите туда вентиль. Накрутите изделие вместо штатной пробки.
2. Залейте в бачок максимум жидкости и подсоедините шланг компрессора. Включите агрегат буквально на полсекунды, чтобы давление в контуре поднялось до 0,5 Бар. Сильнее качать не стоит.
3. Спуститесь в канаву и проделайте манипуляции по сливу рабочей среды, как описано в предыдущем разделе.
4. Поднимитесь наверх, снова подкачайте давление и слейте часть «тормозухи», насыщенной воздухом. Добейтесь полного отсутствия пузырьков.

При данном способе педаль нажимать не требуется – жидкость вытекает под давлением, создаваемым компрессором. Есть одно неудобство – приходится несколько раз спускаться и подниматься из канавы. Также не забывайте вовремя пополнять запас расходного материала, иначе в систему снова проникнет воздух и вся предыдущая работа пойдет насмарку.

Как заменить рабочий цилиндр сцепления

Для выполнения всех нижеописанных операций понадобятся: набор гаечных ключей, отверток и пассатижи. Предварительно отключите отрицательный провод от АБ и слейте жидкость из системы гидропривода.

Сначала необходимо отсоединить шплинтующий элемент, который подключен к толкателю рабочего цилиндра гидропривода включения сцепления. Для этого используйте плоскогубцы. С помощью того же инструмента нужно снять оттяжную пружину с вилки.

Слегка открутите штуцерный шланг. Проще всего это выполнить, воспользовавшись рожковым ключом.

Рабочий цилиндр прикреплен 2 болтами к картеру, открутить которые проще всего торцевым ключом 13. После выполнения этой операции извлеките толкатель из вилки. Это позволит беспрепятственно демонтировать нужный цилиндр.

Вслед за этим нужно снять болты, размещенные на отверстиях рабочего цилиндра. С помощью гаечного ключа на 17 зафиксируйте наконечник тормозного шланга, усилием руки открутите деталь. В соединении между цилиндром и шлангом есть специальное уплотнительное кольцо, его нельзя терять. Как правило, в новых комплектах такое кольцо не предусмотрено.

Замена рабочего цилиндра сцепления новым аналогом выполняется в обратной последовательности. В процессе работы следите за тем, чтобы шланг гидравлического привода не перекручивался. Для этого сначала нужно ослабить затяжку штуцера в месте соединения его с трубопроводом. В завершение систему нужно наполнить рабочей жидкостью, проверить целостность соединений и всех сегментов. Затем при необходимости произведите регулировку системы.

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

1. При сборке использовались детали низкого качества.
2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
3. Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

• течь главного цилиндра сцепления Газели (ГЦС);
• уход тормозной жидкости из бачка ГЦС;
• течь рабочего цилиндра сцепления (РЦС);
• перепускание манжеты ГЦС;
• погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

• в коробке передач слышится шум при движении авто;
• передача выключается самопроизвольно;
• смена передач вызывает различные посторонние шумы;
• переключение передач происходит затруднительно.

• Замена вилки сцепления своими руками
• 1. Что собой представляет вилка сцепления, и какую роль она играет в работоспособности трансмиссии автомобиля?
• 2. Как определить неисправность вилки сцепления и выяснить причины их появления?
• 3. Замена вилки сцепления: в чем особенности выполнения работ?

Необходимость в замене вилки сцепления автомобиля возникает не так уж и часто. Однако, если эта, казалось бы, совсем незначительная деталь выходит из строя, движение автомобиля буквально парализуется. Ведь вилка сцепления – это один из важных элементов трансмиссии, и если он не может полноценно выполнять возложенные на него функции, на ведущие колеса от двигателя не будет передаваться крутящий момент и, как следствие, автомобиль не будет ехать. По этой причине, даже такую незначительную поломку приходится устранять максимально оперативно. Благо, сделать это можно в домашних условиях и без помощи специалистов.

Регулировка сцепления на УАЗ «Буханке»

«Буханка» – так называют в простонародье УАЗ-ы фургонного типа модельного ряда 452, которые выпускались с 1965 по 1979 год; а также УАЗ 2206/3741/3909/39094/3962/3303.

Рассмотрим один из самых популярных на сегодняшний день автомобилей Ульяновской марки – УАЗ 3303. Имеет версии 330394 и 330364, отличающиеся тем, что на них установлен более мощный инжекторный двигатель ЗМЗ-409 на 112 л.с.; тогда как в базовой комплектации бортового грузовика ставится бензиновый 4х-цилиндровый мотор ЗМЗ-417 мощностью 76 л.с. и объемом 2,445 л.

На ДВС данной «буханки» устанавливается сцепление сухое однодисковое, с центральной нажимной пружиной диафрагменного типа с оттяжными лапками. Для правильной работы мотора вам нужно знать, как подвести сцепление на УАЗ 3303.

1. Сначала необходимо снять нажимной диск сцепления.
2. Теперь нужно поставить шаблон-кольцо на 9,5 миллиметров между плитой и диском, закрепить его при помощи 6-ти болтов за кожух.
3. Отрегулировать расстояние от плиты до головок болтов. Оно должно составлять 51,5 (±0,75) мм, разница между головок всех болтов – не более 0,2 мм.
4. Законтрить болты лапок.

Для наглядности предлагаем ознакомиться с видео канала Kolupaiev:

Стоит также отметить, что на УАЗиках с мотором ЗМЗ-409 установлен контактный датчик педали сцепления, который настраивается таким образом, чтобы зазор между буфером и штоком датчика был 0,5 миллиметра.

Принцип действия и конструкция

Нажимая на педаль, происходит воздействие на главный цилиндр, где создается давление, в результате чего гидравлическая жидкость через шланг и нагнетательный клапан попадает в рабочий цилиндр и посредством штока приводит в действие толкатель, который, выжимая вилку, способствует включению или выключению выбранной передачи.

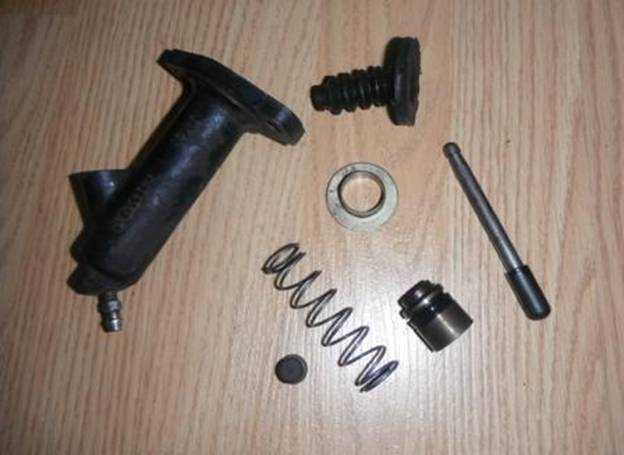

Конструкция рабочего цилиндра, показанная на фото не такая и сложная, как может показаться на первый взгляд. Он состоит из таких основных деталей:

• соответственно сам корпус, который может быть пластиковым или железным;
• находящийся на нем клапан выпуска воздуха, который используется при прокачке;
• возвратная пружина;
• рабочий шток (поршень);
• толкатель, воздействующий на вилку;
• стопорное кольцо;
• резиновые части: уплотнительные кольца и манжет.

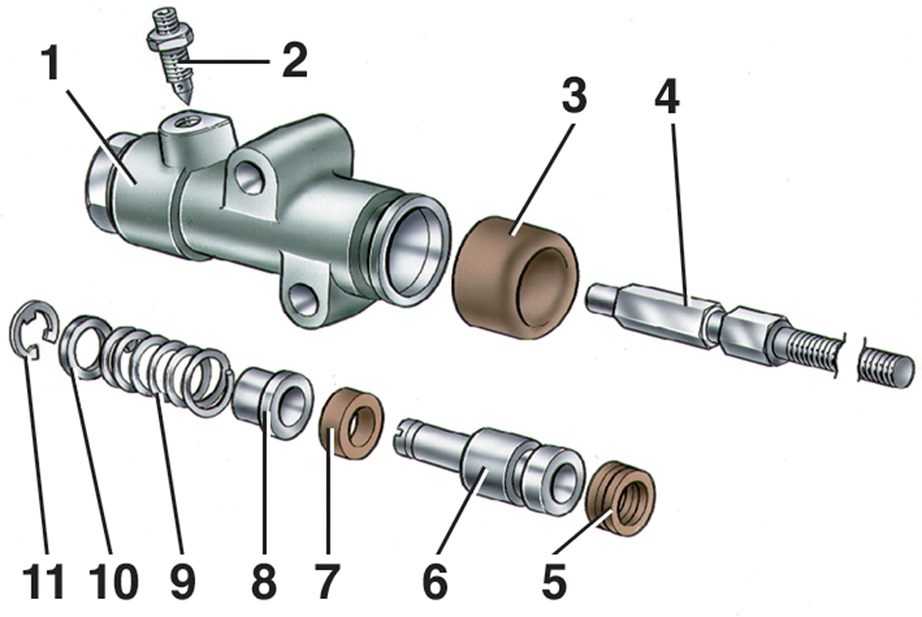

Детали цилиндра привода сцепления: 1 – корпус; 2 – штуцер; 3 – колпачок; 4 – толкатель; 5 – уплотнительное кольцо; 6 – поршень; 7 – уплотнительное кольцо; 8 – тарелка; 9 – пружина; 10 – шайба; 11 – стопорное кольцо

Износ или неисправность некоторых из вышеперечисленных деталей может привести к ухудшению работы всей системы сцепления, о чем можно будет судить по некоторым признакам.

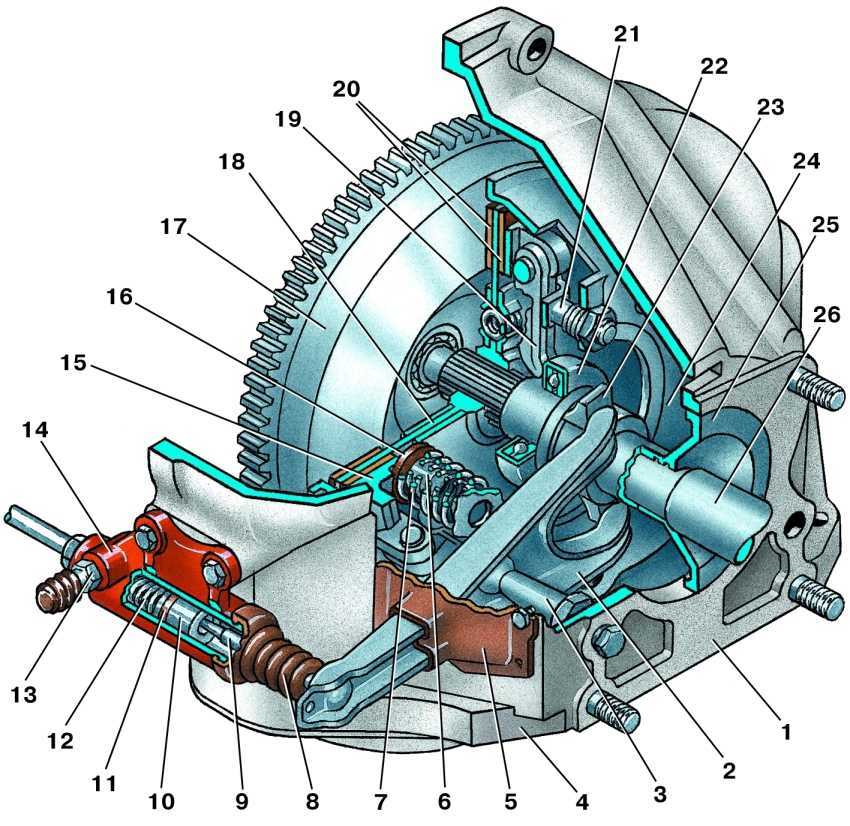

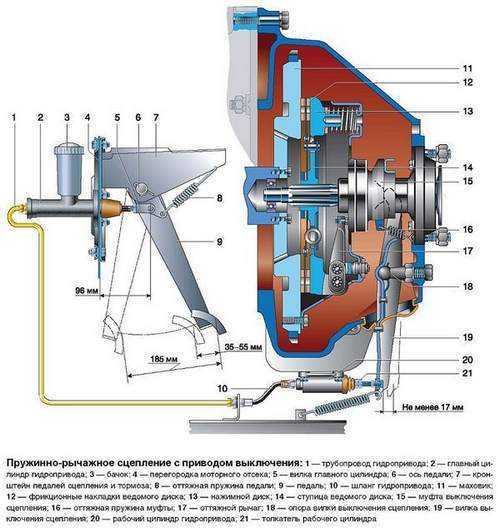

Конструкция привода гидравлического сцепления

Привод гидравлического сцепления на отечественных автомобилях практически не отличается от систем, установленных на иномарках. Благодаря этому нижеописанную информацию можно использоваться в качестве пособия не только для машин бренда ВАЗ. Для проведения самостоятельного ремонта, демонтажа и установки цилиндров необходимо знать всю конструкцию этого узла, которая включает следующие элементы:

• Педаль сцепления, расположенная в салоне. Она представляет собой основной орган управления.

• Главный цилиндр размещен сразу за педалью. Он реализует функцию передачи усилий от педали на рабочий цилиндр.

• Рабочий цилиндр. С помощью этого механизма осуществляется перемещение вилки и нажимного подшипника.

• Вилка включения сцепления.

• Нажимной подшипник.

• Система трубопроводов, по которым перемещается тормозная жидкость.

Прокачка сцепления на Шевроле Нива

Когда всё нужное для работы будет под рукой, то следует выполнить такие мероприятия:

1. Открыть бачок, куда заливается жидкость, и наполнить его до горловины. Находится он в подкапотном пространстве.

Жидкость для прокачки сцепления

• На штуцер цилиндра системы следует надеть шланг, а другой его конец погружается в ёмкость. Как подключать Куда подключать
• Далее помощник выжимает педаль сцепления (3-4 раза) и потом удерживает её в выжатом состоянии.
• При выжатой педали следует открутить клапан и стравливать жидкость в системе. После этого клапан закрывается и в системе опять создаётся давление.

Прокачиваем сцепление на Рено Меган 2

Наденьте на штуцер для прокачки рабочего цилиндра сцепления прозрачную трубку, опустив ее конец в пустую емкость, установленную ниже штуцера для прокачки. Подготовка прокачки рабочего цилиндра сцепления: Не тяните за фиксатор.

При любом ошибочном действии необходимо заменить трубопровод. Откройте штуцер для удаления воздуха, вытянув на один щелчок трубопровод гидропривода сцепления.

Будни сервиса #45 Флюенс разрушение подвесного подшипника правого привода

Включите насос установки Ms. Подождите, пока в тормозной жидкости, вытекающей в емкость, не будет пузырьков воздуха.

Удаление воздуха из контура между бачком и штуцером для удаления воздуха

У меня после этого все было ОК. И еще, когда выкачиваешь из выжимного тормозуху вроде бы нормального вида , есть желание ее отпустить обратно. Сначала внимательно осмотри ее в шприце. Там вначале будут мелкие- мелкие пузырьки воздуха.

Данные симптомы сигнализируют о том, что диск сцепления , на вашем Мегане имеет критический износ. Эти симптомы могут сопровождаться пробуксовками, особенно при движении в нагрузке.

Решение данной проблемы сводится к полной замене узла. Осуществить такую процедуру необходимо, только лишь демонтировав коробку передач, а это весьма хлопотное занятие. Если при выжиме педали, появляется посторонний шум.

Прокачка гидропривода сцепления

23.07.2015 | Chevrolet Niva 2008 / Трансмиссия Руководство по прокачке гидропривода сцепления

5. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. 6. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. ПРЕДУПРЕЖДЕНИЕ Не допускайте падения уровня жидкости в бачке ниже метки «min». Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново. 7. Снимите шланг с клапана прокачки и наденьте колпачок. 8. Долейте тормозную жидкость в бачок главного цилиндра до уровня метки «max».

.. 30 31 32 33 34 35 36 37 38 39 40 ..

Проверка уровня жидкости в бачке гидропривода сцепления Нива Шевроле

Запас тормозной жидкости гидропривода сцепления находится в бачке, расположенном слева на щитке передка.

Уровень тормозной жидкости в бачке при установленной крышке должен достигать нижней кромки заливной горловины. При снятой крышке бачка уровень жидкости должен достигать верхней кромки хомута крепления бачка. Повышение уровня жидкости в бачке гидропривода сцепления косвенно свидетельствует (при герметичном гидроприводе) о значительном износе накладок ведомого диска сцепления. Чтобы долить тормозную жидкость в бачок, отворачиваем против часовой стрелки…

и снимаем крышку бачка.

Доливаем жидкость типа DOT-4 в бачок до необходимого уровня. Устанавливаем на место крышку, плотно завернув ее.

Тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и проводку автомобиля, может вызвать их повреждение. Немедленно удалите ее чистой ветошью

Прокачка гидропривода сцепления, замена жидкости Прокачиваем гидропривод сцепления для удаления из него воздуха после его разгерметизации при замене главного цилиндра, рабочего цилиндра, шлангов, трубок, а также в случае замены рабочей жидкости. Воздух из гидропривода удаляем при неработающем двигателе. Перед прокачкой проверяем уровень жидкости в бачке гидропривода сцепления и при необходимости доливаем жидкость (см. «Проверка уровня жидкости в бачке гидропривода сцепления», с. 35). Прокачку гидропривода проводим с помощником.

Снимаем защитный колпачок со штуцера прокачки рабочего цилиндра.

Накидным ключом «на 8» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную

рабочей жидкостью. Ключом «на 8» отворачиваем штуцер прокачки на 1/2—3/4 оборота. Помощник несколько раз резко нажимает и плавно отпускает педаль сцепления до тех пор, пока не исчезнут пузырьки воздуха, выходящие из шланга. При этом необходимо следить за уровнем жидкости в бачке и доливать ее. При нажатой педали сцепления заворачиваем штуцер прокачки. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок. Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров. Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем (см. «Сцепление», с.170). Замену рабочей жидкости в гидроприводе сцепления проводим в соответствии с регламентом технического обслуживания — через три года. При замене откачиваем старую жидкость из бачка шприцем или резиновой грушей. Заливаем в бачок новую жидкость. Прокачиваем гидропривод сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцера прокачки рабочего цилиндра. После прокачки доводим уровень жидкости в бачке гидропривода сцепления до нормы (см. «Проверка

Профилактика

Чтобы система сцепления прослужила как можно дольше, следите за уровнем остатка жидкости в системе.

Спустя 2 года или 50 тысяч километров пробега ее необходимо слить и залить новую. После этой процедуры обязательно прокачайте систему. Помните, что гидравлическая жидкость хорошо впитывает влагу. При отсрочке замены в системе образуется ржавчина, которая сократит срок службы главного и рабочего цилиндра сцепления. Следите за герметичностью трубок, особенно в местах, где соединяются металлические с резиновыми.

Бывает, что материал трескается или протирается о колесо (если речь идет о передних). Это очень опасно, так как при разгерметизации системы вы останетесь без сцепления и доехать до пункта назначения можно только на буксире или гробя свою коробку передач.
