Замена сальника редуктора заднего моста ваз 2107, 2106 с фотографиями

Замена сальника редуктора заднего моста – заключительный этап

Все готово, чтобы демонтировать фланец вместе с грязеотражателем и шайбой. С помощью отвертки либо другого подходящего инструмента поддеваем старый сальник и извлекаем его. Следующим шагом, естественно, является установка нового уплотнителя. Однако, прежде чем приступить к этому, стоит проверить состояние поверхности фланца, так как часто можно встретить следы износа и коррозии, которые довольно легко можно удалить с помощью шлифовки.

Теперь необходимо нанести пластичную смазку на рабочую кромку и посадочную поверхность нового сальника. С помощью молотка и специальной втулки запрессовываем его. Только удары должны быть мягкими и наноситься равномерно по всей поверхности, дабы избежать нежелательных перекосов. На свое прежнее место монтируются все снятые детали хвостовика, при этом гайку крепления желательно заменить на новую.

Теперь вывешивается задняя часть авто, а полуоси выводятся из зацепления с шестернями. Динамическим ключом следует затянуть гайку хвостовика, при этом его фланец необходимо удерживать за болты. Далее, вращая фланец рукой, проверяем сопротивление, оно должно быть равномерным и легким, не допускаются заедания, а также щелчки. Напоследок необходимо проверить и отсутствие люфта.

Замена сальника хвостовика заднего моста Газель

Манжету заменяем, если возникла течь масла из под фланца ведущей шестерни. Прежде чем заменять сальник нужно убедиться, что не засорен сапун заднего моста (при повышенном давлении в картере заднего моста из-за засорения сапуна, сальник может не держать масло).

Устанавливаем автомобиль на смотровую канаву.

Снимаем карданную передачу (статья – Конструкция и ремонт карданной передачи ГАЗель Некст) (можно открутить только болты крепления фланца кардана и фланца ведущей шестерни и отвести заднюю часть кардана в сторону).

Расшплинтовываем гайку хвостовика ведущей шестерни

Головкой на 24 отворачиваем гайку, придерживая газовым ключом фланец хвостовика

Снимаем шайбу, поддев отверткой

Постукивая молотком, снимаем фланец ведущей шестерни

Отверткой поддеваем и вынимаем манжету

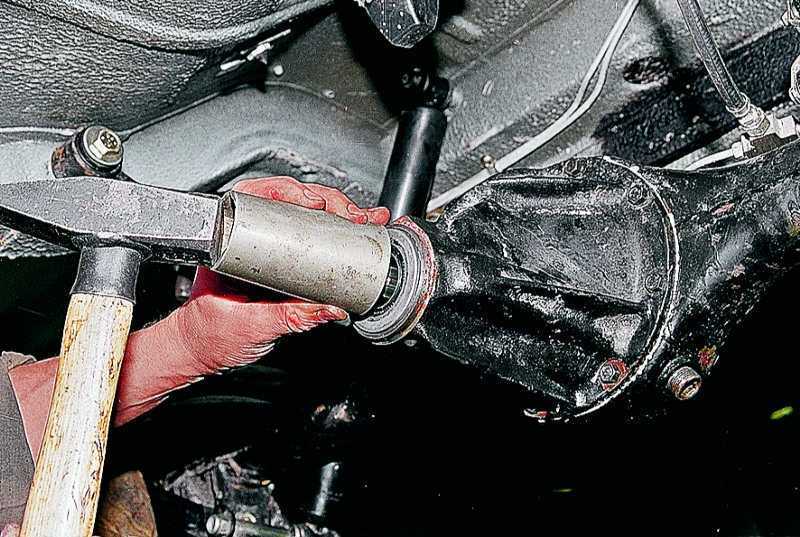

Смазав кромки новой манжеты Литолом, запрессовываем ее, используя старую манжету, как оправку.

Нельзя запрессовывать манжету глубоко. Ее наружный конец должен быть заподлицо с кромкой отверстия в картере редуктора.

Устанавливаем все детали в обратном порядке.

Почему может вытекать масло

Для начала попытаемся понять то, как нужно определить время замены сальника. Если верить производителям, то качественная манжета должна прослужить более 60-70 тыс. км пробега. Но так ли это на деле? Конечно же, нет. В условиях постоянной нагрузки, плохой дороги, грязи, попадающей на детали, плохого качества масла сальник не выдерживает и нуждается в скорой замене. Поможет выявить необходимость проведения замены визуальный осмотр заднего моста. Понятно, что для лучшего осмотра рекомендуется машину поставить на яму. Нередко удается устранить течь из редуктора, путем затягивания ослабших болтов крепления или заменой шайб на более мягкие варианты. В данном случае, идеальными шайбами считаются медные. Нередко вместо шайбы на резьбовых соединениях используют герметик, имеющий вид нити или обычного геля.

Герметик для резьбовых соединений

Кроме того, причиной течи масла может стать и недостаточно хорошо затянутая пробка сливного или наливного отверстия

На это также следует обратить тщательное внимание. Если же все в порядке с пробками, то не лишним будет обратить внимание на соединение редуктора с картером

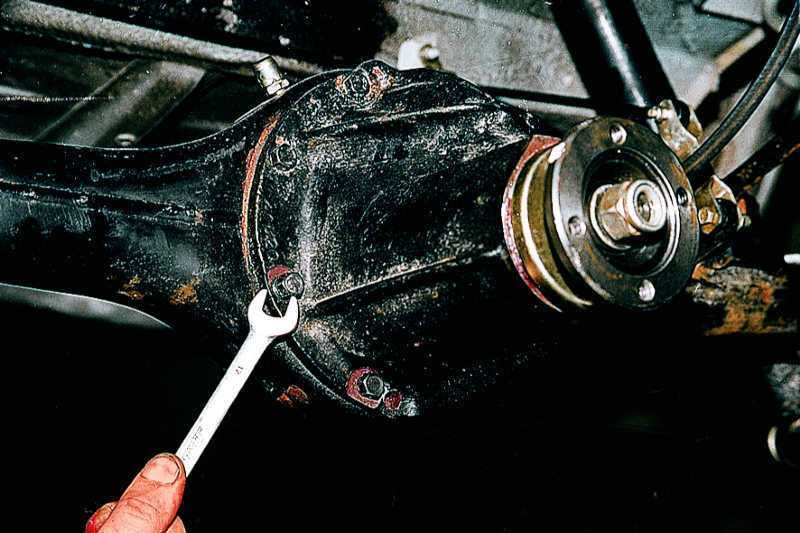

Соединение редуктора с картером

Если герметичность данного соединения бывает нарушена, то течи масла не избежать. В данном случае поможет замена сальника на мосту ваз 2106 или замена манжеты полуоси. Как правило, любой протекающий сальник нуждается в срочной замене. Никакой другой вид ремонта здесь не поможет. Сальники стоят недорого и заменять их лучше периодически, чтобы в дальнейшем никаких проблем не возникало. Случается и так, что причиной протечки становится сапун. Расположен он в верхней стороне картера автомобиля, в правой его части.

Крышка сапуна ваз 2106

Первым делом проверяем крышку сапуна, на насколько свободно она двигается. Если же с ней все в порядке, значит все дело в сальнике, который требует замены. Не стоит говорить о том, что если тянуть с заменой, то уровень масла будет понижаться и в итоге это приведет к трагическим последствиям. Как известно, масло для всех деталей и узлов автомобиля сопоставимо с кислородом, которым дышит человек.

Замена сальников моста ваз 2106

Частыми причинами того, что сальник не выдерживает, является повышенный уровень масла. Поэтому нужно всегда следить за этим и не допускать ни его повышения, ни понижения.

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

Сам сальник.
Распорная втулка.
Маслоотражающая шайба.
Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

Головка на 24
Ключ на 17 (можно головку).
Динамометр (можно заменить пружинными весами до 15 кг. ) или динамометрический ключ не менее, чем на 150 Н*см.
Рожковый ключ на 13.
Хорошая, толстая плоская отвёртка.
Оправка под сальник.
Молоток или киянка.
Ёмкость под старое масло.
Ветошь.
Маркер.
Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

Отсоединяем карданный вал от редуктора и видим гайку на 24, но не откручиваем. Вот сейчас пригодиться динамометрический ключ или динамометр. Нам необходимо измерить усилие на входе в редуктор до того момента, как вывешенное колесо начнёт прокручиваться. Домкратом вывешиваем любое заднее колесо и дальше по ситуации:

если у Вас динамометрический ключ, то просто крутим им гайку на 24 до начала прокручивания колеса и смотрим на показания на ключе в этот момент. Запоминаем их т.к. при сборке будем затягивать с таким же усилием.
если у Вас динамометр (или весы), то зацепляемся им за болт и тянем пока вывешенное колесо не сдвинется с места. Запоминаем показания т.к. при сборке будем затягивать гайку до той степени, пока не добьёмся таких же показаний.
если у Вас вообще ничего нет, то делаем метку на фланце, гайке и редукторе и считаем на сколько оборотов откручиваем гайку, что бы закрутить на такое же количество оборотов.

Снимаем колесо с домкрата (но далеко его не убираем) и откручиваем гайку на 24. Для того, чтобы её открутить подкладываем кирпичики под колёса, в качестве стопоров или же вкручиваем 2 болта и делаем упор из монтажки или трубы как показано на фото ниже.

Далее киянкой или молотком через деревянную проставку сбиваем фланец редуктора.

Вот теперь видно сам сальник и можно его достать отвёрткой или гаечным ключом.

Установка нового сальника в редуктор заднего моста.

Протрите место установки сальника от пыли и мусора Проверьте фланец на наличие выработки или ржавчины. Перед установкой, внешнюю часть сальника смажьте литолом. Запресуйте новый сальник через оправку на глубину 1.7-2мм от края редуктора. Если на фланце большая выработка, то сальник лучше забить немного глубже или наоборот слегка недобить. Упор делать только на внешний край сальника, иначе можно его повредить.

После установки сальника смажьте из маслёнки его внутреннюю часть маслом. И устанавливаем фланец.

Как затянуть гайку фланца заднего редуктора классики.

Затягиваем гайку исходя из того, что у Вас было для того, чтобы измерить силу с которой она была затянута. После затяжки проверьте, что бы не было люфта ни осевого (вперёд-назад), ни вверх-вниз, вправо-влево.

Собираем далее в процессе обратном сборке. Не забудьте долить масло в редуктор.

Ровных Вам дорог!

Основные функции

Задний мост — разновидность автомобильных подвесок, не претендующих на отточенную управляемость, однако отличающихся простой и надежностью конструкции. Задним мостом оснащаются легковые автомобили с несколько устаревшей конструкцией, например, ВАЗ 2107, «Нива», УАЗ, либо утилитарные авто, например, «Газель».

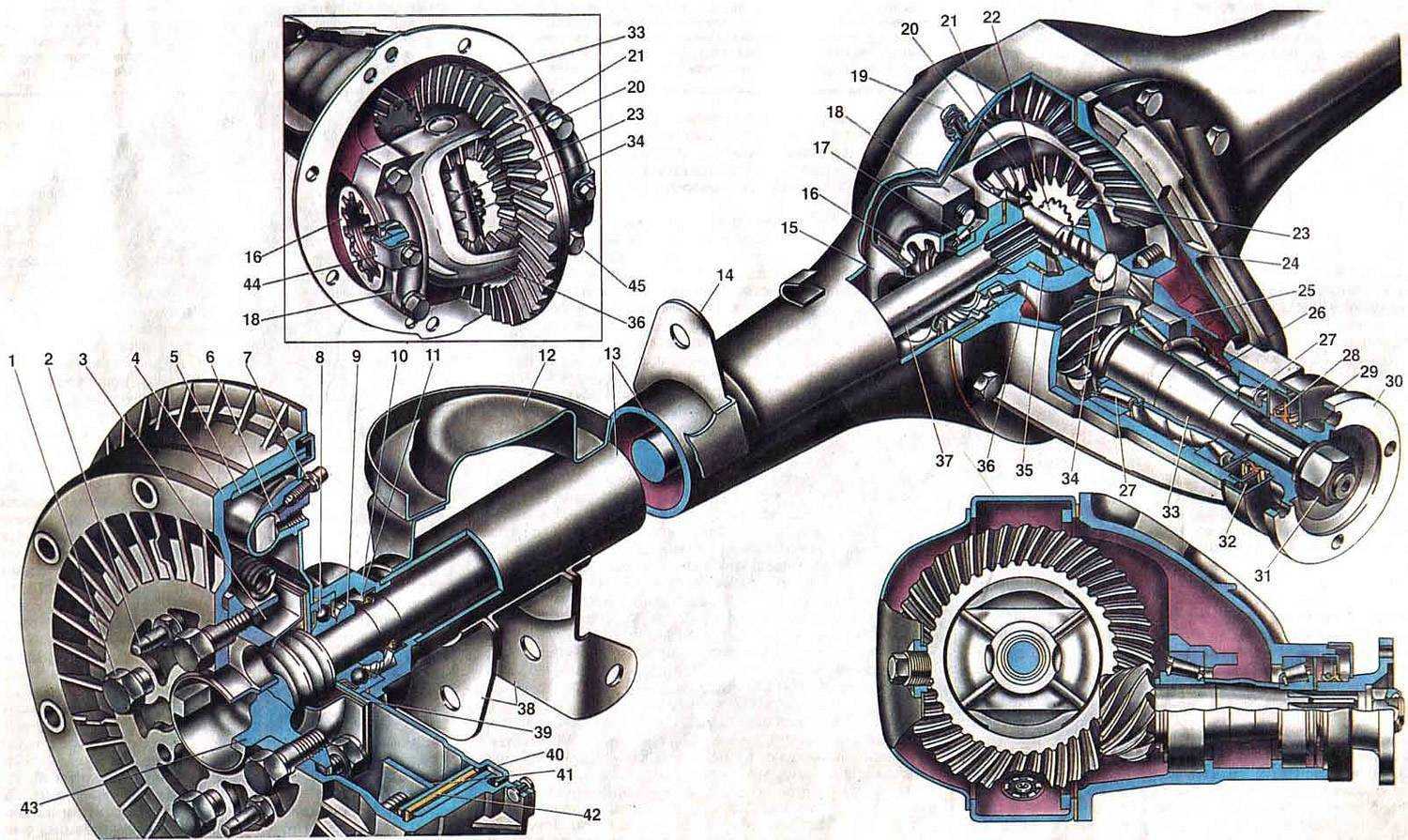

Одним из элементов конструкции заднего моста является редуктор. Этот агрегат передает обороты двигателя на колеса заднего моста, повышая или понижая скорость их вращения. Таким образом реализуется принцип работы ведущего заднего моста. Хвостовик редуктора — ведущая шестерня, обеспечивающая передачу крутящего момента от КПП к ведомой шестерне. Вращение ведущей и ведомой шестерни обеспечивается, в том числе и трансмиссионным маслом, заливаемым в редуктор.

Место соединения ведущей шестерни с карданным валом уплотняется сальником. Он представляет собой резиновое кольцо с уплотнительной набивкой внутри. С помощью него достигается герметичность редуктора в месте его соединения с карданным валом и обеспеченность трансмиссионным маслом агрегата.

Проведение ремонтных работ

А теперь приступим к работе с передним мостом:

Сначала очистите место, где расположена сливная пробка, открутите её с помощью шестигранника. Этап можно пропустить, если решили не сливать масло.

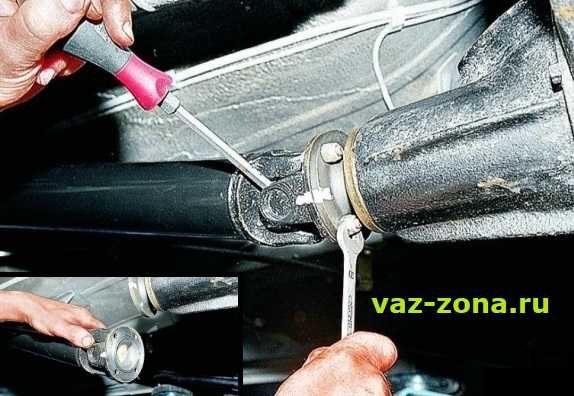

Теперь надо демонтировать кардан

Дело это непростое, поэтому воспользуйтесь WD-40, чтобы открутить ключами на 14 и 17 болты крепления детали, их всего 4 штуки.
Важно! Прежде чем отсоединить кардан, сделайте маркером отметки, пометив изначальное расположение детали, чтобы потом поставить её в правильное положение.
Снимите гайку, крепящую к мосту фланец, отметив её положение маркером (это поможет потом правильно “дотянуть” её). Как только демонтируете фланец с вала ведущей шестерни, вашему взору откроется сальник.
С помощью отвёртки снимите сальник

Особая аккуратность здесь не требуется, ведь будет устанавливаться новая деталь.
Перед установкой обязательно смажьте новый сальник маслом. Деталь должна становиться в контур очень плотно, поэтому на этом этапе важно аккуратно запрессовать запчасть. Здесь удобно использовать стальную трубку подходящего диаметра.
После монтажа и запрессовки установите все снятые ранее детали в обратной последовательности, учитывая ранее оставленные метки. Если сливали масло, не забудьте залить новое.
Обязательно законтрите гайку фланца.

Важно упомянуть об одном нюансе. Новый сальник может немного отличаться от “родного” уплотнителя, которым комплектовался уазик на заводе

Хотя детали имеют стандартную конструкцию, но в зависимости от производителя они могут отличаться качеством и плотностью резины, а главное, размерами. Поэтому не будет лишним измерить диаметр наружного отверстия, куда будет установлен уплотнительный элемент.

А вы пробовали ставить сальники, предназначенные для других автомобилей? Говорят, на уазовские мосты отлично подходят детали, произведённые для ходовой части “Волги”.

За что мы любим автомобили Ульяновского завода, так это за неприхотливость, надёжность и простоту конструкции. Именно последняя характеристика уазиков позволяет их владельцам, имеющим хотя бы минимальные слесарские навыки, собственноручно ремонтировать свои авто.

Сегодня обсудим замену подшипника хвостовика переднего моста УАЗ “Буханка”, УАЗ-469, для заднего действия будут отличаться только этапом его снятия и разборки.

Кашу маслом не испортишь?

Масло в картер моста заливается до нижней кромки заливного отверстия, в положении, когда мост установлен и закреплён на автомобиле. Заливать масло выше этого уровня не стоит, так как больший объём значительно увеличивает потери мощности при вращении шестерён и провоцирует появление утечек.

Смазка деталей редуктора происходит так. Нижняя часть ведомого колеса и дифференциала постоянно погружены в масляную ванну. При движении автомобиля они вращаются, попеременно смачивая маслом все зубья шестерён главной передачи и дифференциала. Таким же образом смазываются подшипники дифференциала и задний подшипник ведущей шестерни. Кроме того, зубья ведомого колеса обильно разбрызгивают масло, создавая в картере «масляный туман». Меньше всего масла при разбрызгивании достаётся переднему, самому удалённому, подшипнику ведущей шестерни. Для его смазывания в верхней части картера выполнен канал, куда под действием центробежной силы отбрасывается масло с внешней окружности ведомого колеса. Чем выше скорость вращения, тем больше масла попадает в канал. Канал этот ведёт в полость между подшипниками ведущей шестерни, проходит сквозь подшипники и возвращается в балку моста. Для отвода масла со стороны фланца ведущей шестерни в картере имеется маслосливной канал. Подшипники, за счёт конической формы роликов, обладают выраженным насосным эффектом, поэтому поток масла, который вытекает из переднего подшипника прямо на сальник, может быть довольно значительным -более одного литра за минуту. Выдержать такой напор непросто, поэтому сразу за подшипником, перед сальником, установлена маслоотгонная шайба. Она сбивает скорость потока, но между нею и картером всё равно имеется зазор, через который масло поступает к сальнику. Поэтому герметичность сальника ведущей шестерни — предмет постоянной заботы конструкторов и производителей мостов.

Количество масла, поступающего к сальнику, зависит от скорости вращения ведомого колеса главной передачи

Но и недостаток масла, поступающего к сальнику, не менее, а может быть, и более вреден для его «здоровья», потому что при сухом трении о поверхность фланца, какой бы гладкой на вид она ни была, рабочая кромка сальника очень быстро изотрётся, и между нею и валом образуется зазор, через который не только сможет вытекать наружу масло, но и затечёт вода внутрь, если вам понадобится преодолеть брод или просто глубокую лужу в сильный ливень. А вода в масле — это очень быстрая «смерть» для шестерён и подшипников.

Замена сальника редуктора ВАЗ-2106

Как часто вы заглядываете под свой автомобиль? Многие автолюбители вообще этого не делают, впоследствии сталкиваясь с огромными затратами. Только с помощью визуального осмотра может выявить и предупредить серьезные неисправности и устранить их. В частности, течь в области редуктора ВАЗ-2106 может свидетельствовать о необходимости замены сальника.

Назначение и особенности

Что вообще такое сальник? Это древний вариант названия резиновой манжеты. Термин появился во времена, когда для уплотнения валов с кожухами различных узлов применился обычный войлок или фетр, которые предварительно смазывался обычным жиром или, что бывало чаще, салом. Отсюда и название – «сальник».

Самостоятельная замена сальника редуктора ваз 2106

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

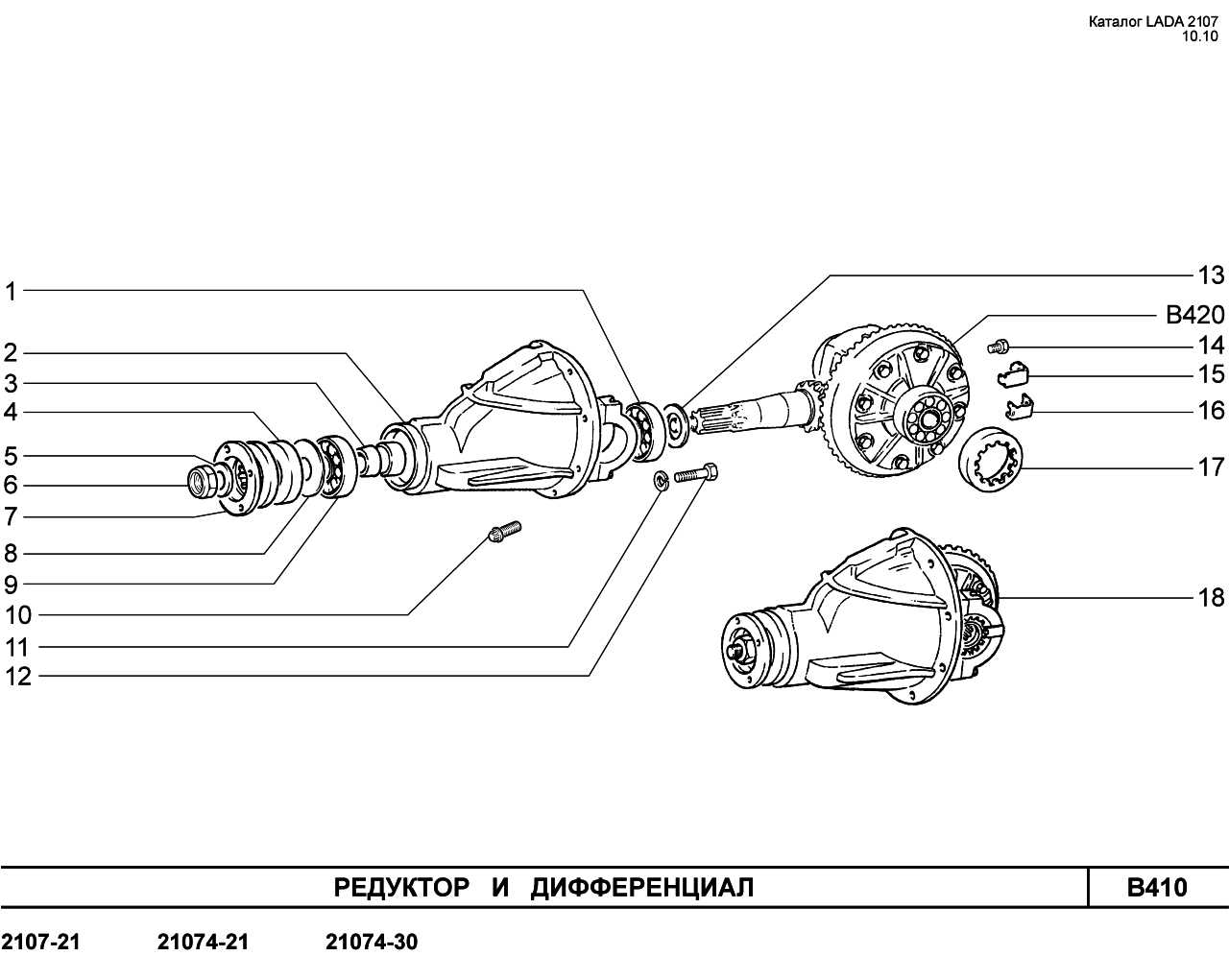

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

отвёртка;
рожковые ключи на 13 и на 24;
монтировка;
штангенциркуль;
динамометрический ключ с динамометром;
прочный шнур.

Необходимый набор инструментов для замены манжеты

Итак:

Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

https://youtube.com/watch?v=_MHYhEGwT84

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
Замените масло в редукторе.

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Почему течёт масло из редуктора заднего моста ВАЗ 2107, 2106?

Важно понимать, когда сальник течёт, а когда имеется простое запотевание. Если после использования машины около сальника не видно капель масла, можно считать, что сальник просто потеет

В ситуации, когда будут видны капли масла или след по которому шла капля, можно считать, что сальник течёт.

Причины течи сальника моста заднего редуктора ВАЗ 2107, 2106:

Износ маслосъёмных элементов сальника.
Разрыв стягивающей пружинки сальника.
Брак сальника.
Выработка на фланце.
Неисправный или засорённый сапун редуктора.

Когда сальник просто потеет, на редукторе ВАЗа, его можно и не менять, а если он течёт, то менять нужно обязательно! Но перед тем как менять сальник, проверьте работает ли сапун редуктора, просто понажимав на его головку, при этом она должна немного двигаться. Если она неподвижна, то в течи виноват скорее всего именно сапун, т.к. он не даёт выйти газам из редуктора из-за чего создаётся избыточное давление и давит масло из сальника. Так же попробуйте открутить и продуть сапун перед тем, ка решиться на замену сальника редуктора. Давайте теперь поговорим о его замене.

Хирургия или терапия?

Итак, наш «раненный» мост «истекает маслом» вокруг фланца ведущей шестерни, и мы готовы его спасать. Но сначала, как это водится у серьёзных врачей, нужно разобраться с причиной «заболевания». С чего, как правило, начинается приём у участкового терапевта? Конечно, с измерения температуры и давления. Вы, может быть, удивитесь, но приступая к ремонту моста, нам тоже стоит вспомнить об этих физических характеристиках. И вот почему. При работе ведущий мост довольно сильно нагревается — температура в картере может достигать 80 градусов по Цельсию. А так как, в идеале, картер моста представляет собой герметичную ёмкость, то вместе с нагревом в замкнутом пространстве растёт и давление. Таков закон физики. Возросшее давление дополнительно нагружает все сальники и прокладки моста, прорываясь наружу там, где, по каким-то причинам, сопротивление меньше. Часто это сальник ведущей шестерни, подверженный самому интенсивному трению. Чтобы снизить давление, на картер моста устанавливают клапан (сапун), который сбрасывает его излишки. Поэтому первое, с чего нужно начать диагностику течи — это с проверки работоспособности и очистки сапуна от грязи. Колпачок клапана должен свободно вращаться. При лёгком нажатии на колпачок сверху, он должен свободно перемещаться, и возвращаться в исходное состояние при снятии нагрузки.

Если очистка сапуна не помогла, и течь продолжается — время готовить «хирургические инструменты». В нашем случае будет достаточно обычного слесарного набора, хотя неплохо прихватить ещё моток ниток и ручной безмен (динамометр) с хорошей шкалой.

Подбираемся к сальнику хвостовика редуктора заднего моста

Прежде всего, стоит начать с подбора необходимого инструмента, для этого понадобится динамометрический ключ, двухзахватный съемник и, конечно же, новый сальник и смазка. Далее действовать необходимо в следующем порядке. Взгромоздите своего «железного коня» на эстакаду или же смотровую яму. В специальную емкость необходимо слить масло, которое находится в заднем мосте, теперь можно лезть внутрь машины.

Первым делом следует отсоединить от фланца шестерни карданный вал, включить стояночный тормоз и с помощью торцевого ключа открутить гайку крепления хвостовика редуктора. Для того чтобы избежать прокручивания хвостовика, не обязательно использовать ручник, также можно вставить в отверстия фланца и два болта, а его удерживать при помощи монтажной лопатки или же другого подходящего инструмента.

Причины неисправности

Любой сальник сам по себе является расходным материалом. Любые сальники рано или поздно изнашиваются и начинают терять свои уплотнительные свойства. Причиной этого чаще всего является элементарный физический износ. Однако течь сальника также может быть вызвана и агрессивным составом трансмиссионного масла, например, при использовании несертифицированного или низкокачественного масла. Также течь может быть вызвана плохим качеством, браком самого сальника или его уплотнительной набивки.

Износ сальника проявляется образованием течи в месте крепления редуктора к карданному валу. Если течь проявляется выступающими каплями масла в месте крепления, то сальник необходимо менять. Нередко приходится не только обходиться заменой сальника, но и ремонтировать сам редуктор. Это вызвано тем, что течь масла может быть и признаком изгиба или поломки шестерен.

Если место крепления всего лишь покрыто тонкой масляной пленкой, то с заменой сальника пока что можно не торопиться. Однако придется следить за его состоянием и возможными течами.
