Как заменить пыльник шруса на популярных моделях автомобилей

Экстренный ремонт

Каждый автомобилист, который заботится о собственном транспортном средстве, просто обязан знать, как проводится развал-схождение. Это во многом предотвращает целый ряд проблем при эксплуатации.

Если же не уследили, либо поломка произошла неожиданно, водитель почувствовал, как при вращении скрипит руль, или появились другие характерные признаки нарушения целостности пыльника, нужно проводить ремонт.

Экстренный метод ремонта актуален, если неприятность застала вас в пути. Но он подходит только в качестве временной меры.

Суть заключается в том, чтобы замотать пыльник пленкой и закрепить с помощью изоленты или хомута. Пленку можно заметить пакетом или резиновой перчаткой

Это уже не принципиально важно

Есть такие водители, которые с подобным лайфхаком проездили еще не одну тысячу километров.

А потому в самое ближайшее время ШРУС начнет сильно страдать. Лучшим решением в этом ситуации будет снятие, промывка, добавление смазки, и установка нового пыльника.

ОБРАТНАЯ СБОРКА

Установите на вал трипоид, в этом вам поможет молоток и деревянная опора. Потом установите весь привод ШРУСа на место, закрепив внутренний пыльник тремя болтами к КПП. Ступицу оденьте на место, закрепите рулевую тягу на ступице. Все гайки закрутите, но не затягивайте. Наконец. Установите защиту картера на место и залейте масло в трансмиссию.

Важно!Затягивайте гайки только после того, как опустите машину на землю. Заканчиваем тем, что одеваем колеса, закручиваем гайки и ставим машину

Заканчиваем тем, что одеваем колеса, закручиваем гайки и ставим машину.

Совет!После окончания работы необходимо «раскачать» машину. Система подвески встанет на свои места.

ПОЧЕМУ НЕЛЬЗЯ ЗАТЯГИВАТЬ ЭЛЕМЕНТЫ ПОДВЕСКИ НА ПОДНЯТОЙ МАШИНЕ

Главная причина в том, что рабочее положение подвески «Рено-Логан» примет, когда машина стоит на ровной поверхности в нагруженном состоянии. В воздухе элементы подвески находятся не под рабочими углами друг относительно друга. В таком случае в момент, когда машина примет «рабочее» положение и поедет, узлы подвески начнут испытывать дополнительную нагрузку.

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, то ремонтные работы смогут продлить срок эксплуатации. При полном износе (диагностика рекомендуется в СТО) проводить работы по реанимации деталей или приводить механизм в порядок не имеет смысла – требуется полная замена.

В большинстве случаев при сильной изношенности выполняется замена наружного шруса на Ниве Шевроле

Важно помнить, что предстоящий процесс потребует затрат времени и сил. Машину нужно отогнать к специальной яме, чтобы облегчить доступ к узлам и непосредственно шрусу

Инструменты:

• гаечные ключи (набор);
• молоток с надставкой;
• съемники.

Необходим опыт в проведении слесарных работ, если замена производится собственными силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомашины полуось с установленными на ней «гранатами». Последовательность действий в этом случае такая:

• кузов требуется поднять (применяется автомобильный домкрат);
• установить подставку, чтобы свести к минимуму вероятность несчастного случая, если домкрат не справится с задачей;
• устанавливаются противооткатные башмаки.

Предпринятые меры безопасности избавят от повреждений и травм. Основной момент: перед тем, как произвести подъем кузова, следует отпустить гайку ступицы. Для этой работы потребуется головку и удлинитель для ключа. Дальнейшая последовательность действий:

• снять передние колеса;

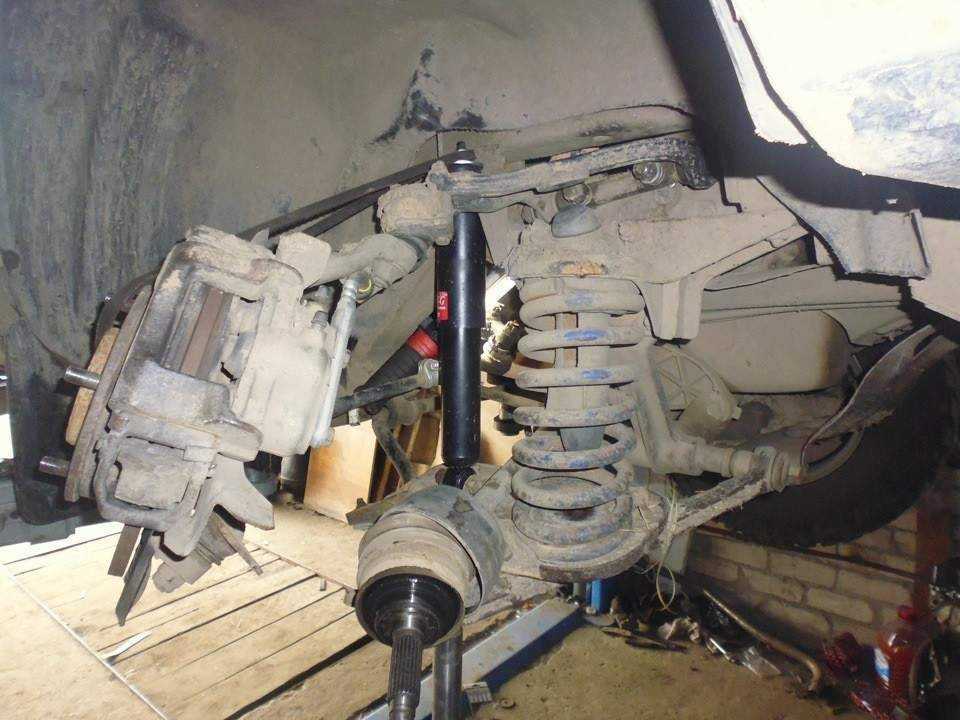

• открутить нижнее крепление, которое удерживает передний амортизатор;
• отвести максимально в сторону, чтобы проведение дальнейших работ не осложнялось;
• закрепить (используются любые доступные средства).

После этого этапа нужно отвернуть болты непосредственно на шаровой опоре. Следующая часть работ:

• полностью снять гайку на ступице;
• потянуть на себя и извлечь наружный шрус.

Наружный шарнир можно заменить, не вынимая перед этим полуось. Последовательность действий:

• требуется освободить крепежный хомут, который относится к пыльнику;
• отодвинуть максимально далеко на полуоси;
• по корпусу шруса потребуется ударить молотком (с надставкой);
• продолжать производить удары до момента полного снятия с полуоси.

Следующий этап:

• заменить стопорное кольцо, которое находится на полуоси;
• установить новую деталь.

Чтобы установить шарнир, все действия потребуется провести в обратной последовательности действий.

Замена внутреннего шруса

Замены может требовать также наружное составляющее «гранаты». Этот узел можно привести в порядок только после полного снятия полуоси с шарнирами равных угловых скоростей. Все компоненты нужно предварительно отключить. Затем освобождаются другие элементы этого механизма. Затем можно начинать прокручивать мост при снятии полуоси.

Замена внутреннего элемента происходит следующим образом:

• снимаются хомуты пыльников;
• сдвигаются, чтобы не мешать работе рядом находящиеся детали;
• наносить удары молотком по «гранате» до момента полного снятия.

Неисправную деталь нельзя починить. Следующий этап действий:

• шлицы нужно тщательно очистить;
• установить новое стопорное кольцо — замена проходит полностью, так как деталь одноразовая и ремонту не подлежит;
• устанавливается новый шарнир.

В завершение на ось устанавливается новый элемент. Чтобы качество ремонта было высоким, поломок не происходило, рекомендуется наполнить защитный чехол смазкой. Затем зажать пыльник хомутом. После этого можно включить узел и начать использовать во время движения машины.

Внутренний ШРУС

Левый элемент является съёмным. На каждом шипе его трипода установлена обойма, а в пространстве между ними расположены игольчатые подшипники. Правый ШРУС тоже является триподом, но находится в корпусе и прижат пружиной. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

• Сработка игольчатых подшипников;
• Стирание обойм;
• Износ внутренних частей корпуса.

Неисправности внутренней гранаты проявляются в появлении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высокой скорости. Это указывает на то, что пора менять внутренний ШРУС.

Чаще всего для Логанов характерна течь с водительской стороны, виновником которой становится левый внутренний пыльник. Замена пыльника внутреннего ШРУСа слева выполняется в определённой последовательности.

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами бьют по триподу, чтобы он выпал. Откусывается хомут, старый резиновый пыльник снимается. Далее следует поменять по необходимости хомут и установить новый пыльник.

В сети можно найти много фото и видео, на которых выполняется разбор полуоси, восстановление её зубов, замена ШРУСов, пыльников и т. д. С их помощью будет легче провести ремонтные работы.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
2. Отсутствие внутри механизма смазочного материала или его плохое качество.
3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
2. Рывки и вибрация при разгоне.
3. Люфт в соединениях шарнира при вывешенном колесе.

Строение

Лада Гранта hatchback Бортжурнал Неудачная замена пыльника шруса

Важно! Если вы решили самостоятельно заменить ШРУС полностью или поменять его отдельные детали, нужно разобраться в его конструкции, и только после этого производить демонтаж и последующую замену

Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца. Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие. Он рассчитан на долговечную эксплуатацию, но далеко не всегда дорожные условия и манера езды самих водителей позволяет эксплуатировать все части ходовой на протяжении многих лет без малейших поломок.

А цена замены ШРУСа будет оставлять примерно половину стоимости механизма. Именно поэтому многие стараются заменить его самостоятельно, дабы сэкономить на ремонте часть средств. Но не все рождаются автомеханиками, потому простой обыватель для начала должен узнать, из каких деталей состоит механизм. Вот их список:

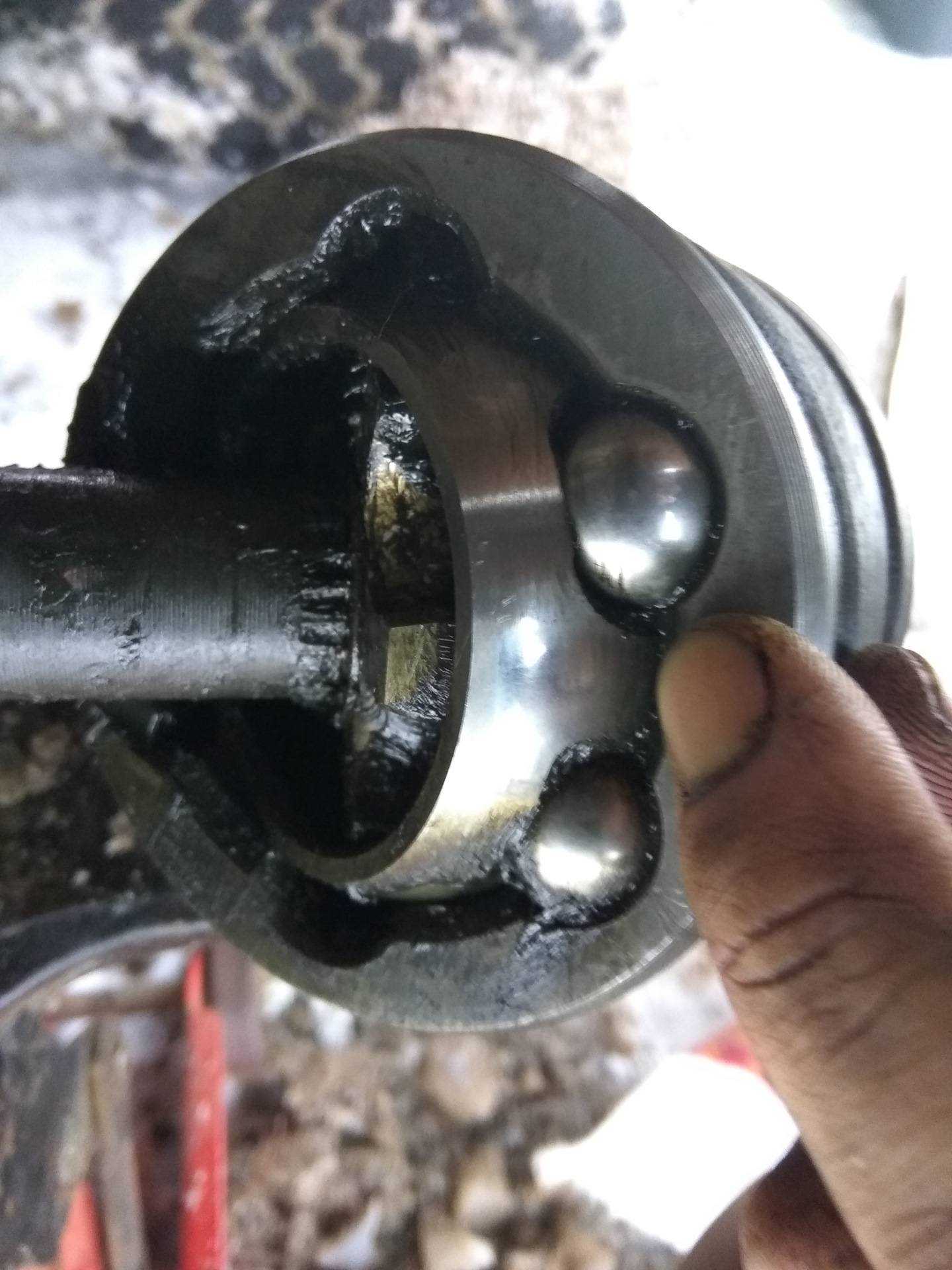

• сепаратор;
• шарики;
• кулак;
• корпус;
• внешний и внутренний пыльники.

Пыльники выполняют сразу две функции, они защищают шарнир от попадания пыли и грязи. Ведь по сути ШРУС – это внешняя деталь, которая расположена на днище автомобиля. А значит – все мелкие частицы при езде попадают на шарниры точно так же, как на остальные части ходовой.

На каждом приводе колеса расположено по два механизма, которые имеют практически одно строение, только немного отличаются формой и размерами. Как правило, левый и правый ШРУСы взаимозаменяемые на большинстве моделей авто. Если вы сомневаетесь – лучше подъехать в автосервис и спросить, можно ли для правого привода на такую-то модель ВАЗА купить левые шарниры для установки на правый привод, ну, или наоборот.

Иногда ремонта требует весь механизм, но чаще – стерся именно наружный, а внутренний, как правило, практически вечный. Но порой, и он может потребовать замены.

Конструкция механизма не такая уж сложная. Сепаратор прокручивает шарики, которые расположены в желобах кулака и внешнего корпуса. Все это закрывают пыльники, защищающие детали от попадания грязи и пыли, а также – от вытекания смазочного материала. При замене самое сложного – это демонтировать сам механизм так, чтоб можно было установить новый целиком или поменять его отдельные детали.

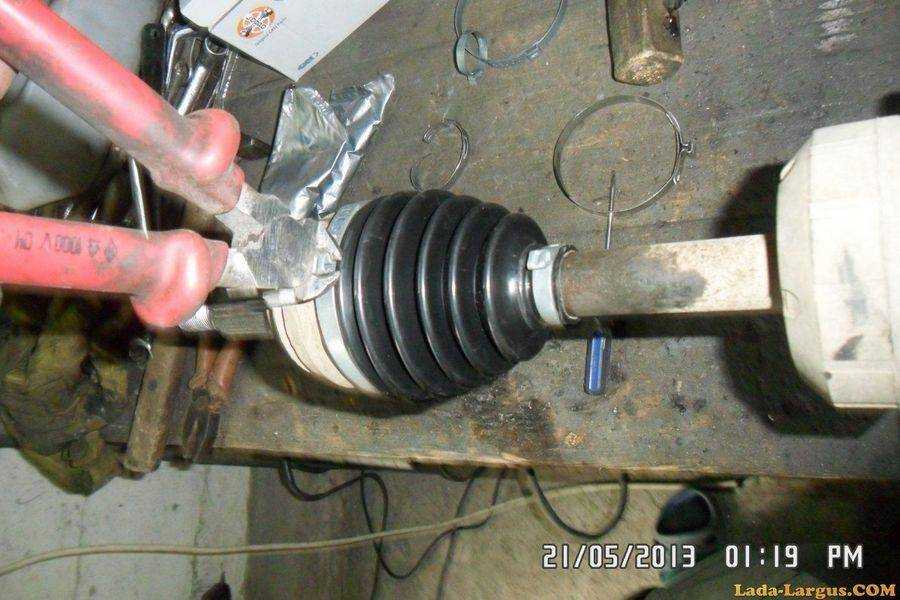

Процедура замены пыльника наружного ШРУСа

Процедура замены пыльника наружного ШРУСа, имеющего унифицированную конструкцию, идентична для большинства автомобилей с приводом на передние колеса. Работы выполняются на эстакаде или смотровой яме.

Перед началом ремонта необходимо приобрести новый чехол (оригинальный или от альтернативного производителя) с комплектом металлических крепежных хомутов. Также требуется приобрести смазку, которая вводится во внутреннюю часть пыльника.

Необходимые инструменты

Минимальный набор инструментов, необходимых для выполнения ремонта:

• механический или гидравлический домкрат;
• упоры под колеса и вспомогательные подставки для удержания кузова;
• металлическая щетка для очистки поверхности от присохшей грязи;
• молоток и зубило;
• ветошь для протирки;
• набор гаечных ключей и головок;
• динамометрический ключ;
• отвертка с плоским жалом и плоскогубцы;
• лопатка для нанесения смазки в полость чехла.

Ход работы

Последовательность действий при замене внешнего пыльника:

1. Поставить автомобиль на яму, затянуть ручной тормоз и установить под задние колеса упоры.
2. Ослабить гайки или болты крепления колесного диска к ступице, а затем поднять кузов на домкрате.
3. Установить под порог страховочные упоры (при их отсутствии допускается применение запасного колеса с доской).
4. Демонтировать колесо, а затем снять фиксаторы центральной гайки (для удержания используется шплинт или загнутая в пазы фаска гайки).
5. Отвернуть гайку, для выполнения процедуры потребуется помощь второго человека, который нажмет на педаль тормоза.
6. Демонтировать тормозные колодки и суппорт, который отводится в сторону (снятие шланга не требуется). Суппорт крепится болтами к поворотному кулаку, размер и расположение головок зависят от модели автомобиля.
7. Стянуть тормозной диск. Если деталь прикипела к ступице, то необходимо воспользоваться молотком. Удары наносятся через деревянную прокладку, предотвращающую повреждение поверхности диска.
8. Отвернуть болты, соединяющие ступицу и корпус амортизационной стойки. Перед разборкой необходимо счистить слой грязи щеткой и протереть поверхность ветошью.

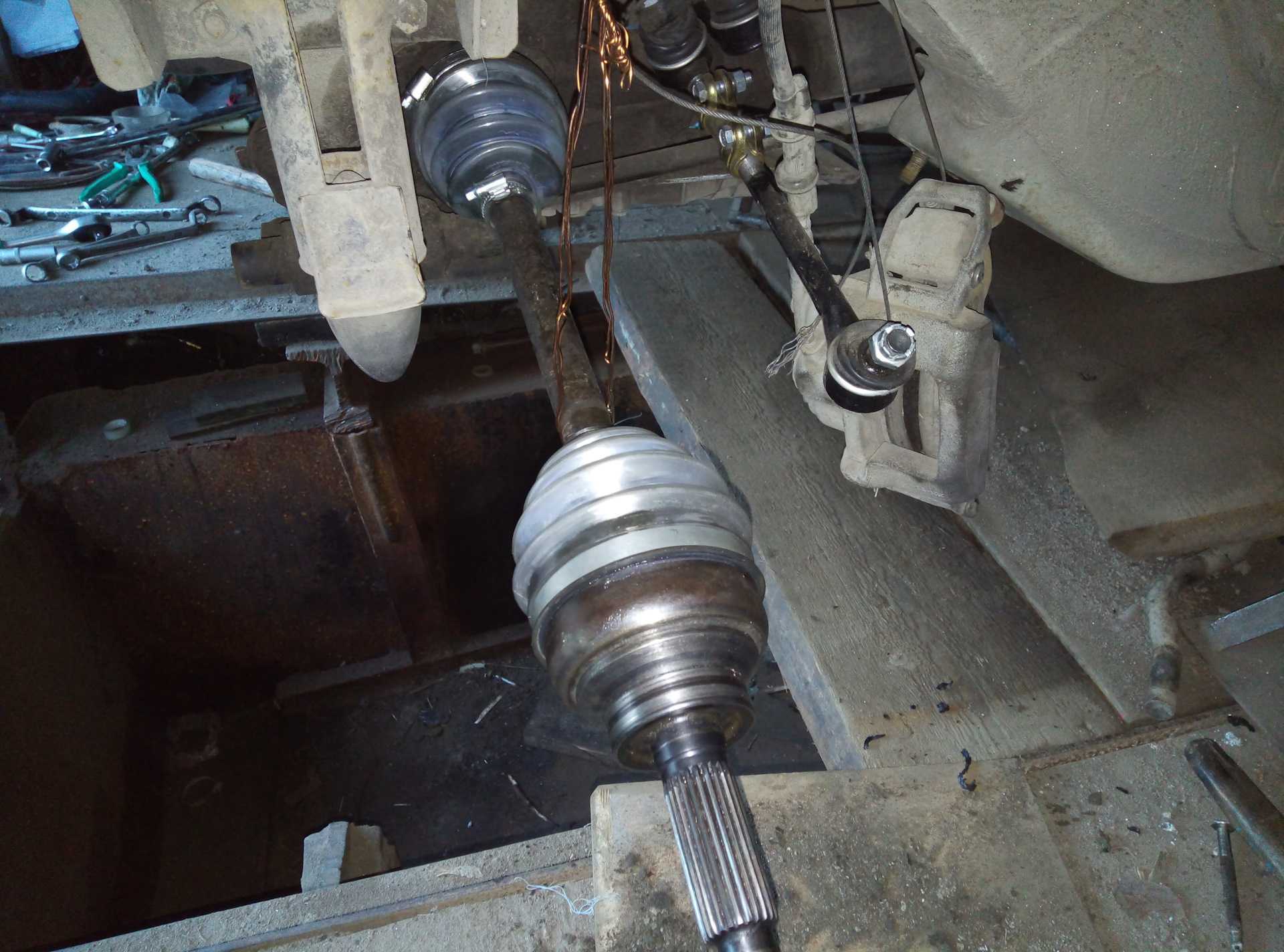

9. Потянуть ступицу на себя, выводя шлицы вала из отверстия.

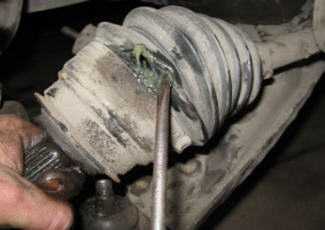

10. Демонтировать старый чехол, воспользовавшись ножом или отверткой. Одновременно удаляются старые хомуты, повторно использовать крепления не рекомендуется.

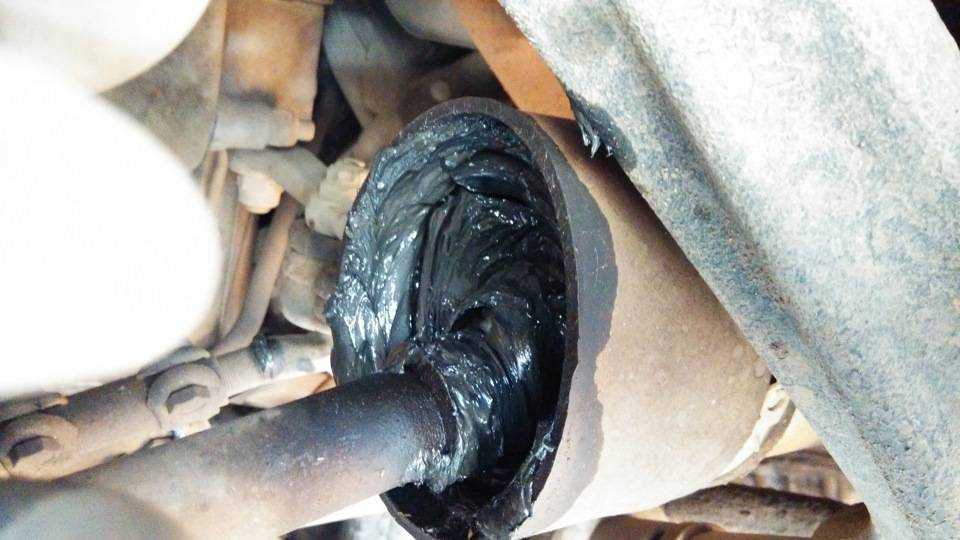

11. Аккуратно удалить старую смазку со следами воды или загрязнений с поверхности шарнира. Снятие смазки производится деревянной лопаткой и чистой ветошью или тряпками.
12. Снять внешний шарнир вместе с корпусом. Для выполнения задачи потребуется помощь напарника, который не позволяет разъединить шарнир вала около картера коробки передач. Шарнир снимается с оси с помощью зубила и молотка (в конструкции используется внутреннее стопорное кольцо, которое сжимается при ударе).
13. Протереть вал и ШРУС от остатков смазки, допускается разобрать узел и промыть детали бензином.
14. Собрать узел и нанести на детали слой смазки, вещество плотно набивается во все полости и пазы.

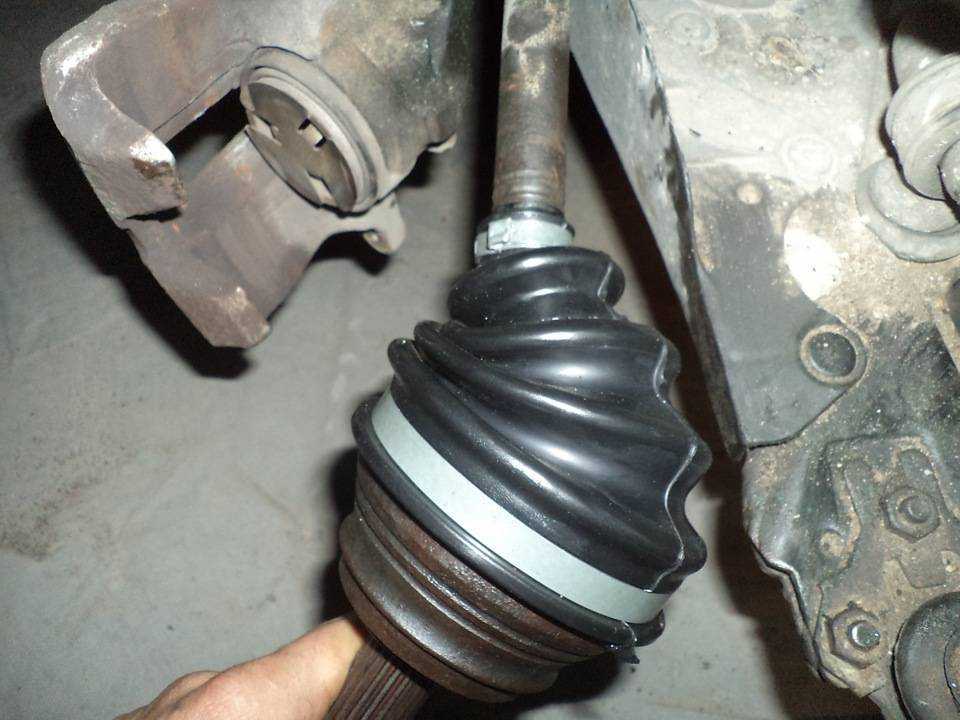

15. Надеть новый пыльник на вал, в полость чехла предварительно добавляется порция смазки.
16. Соединить шарнир и полуось, предварительно совместив посадочные зубцы.

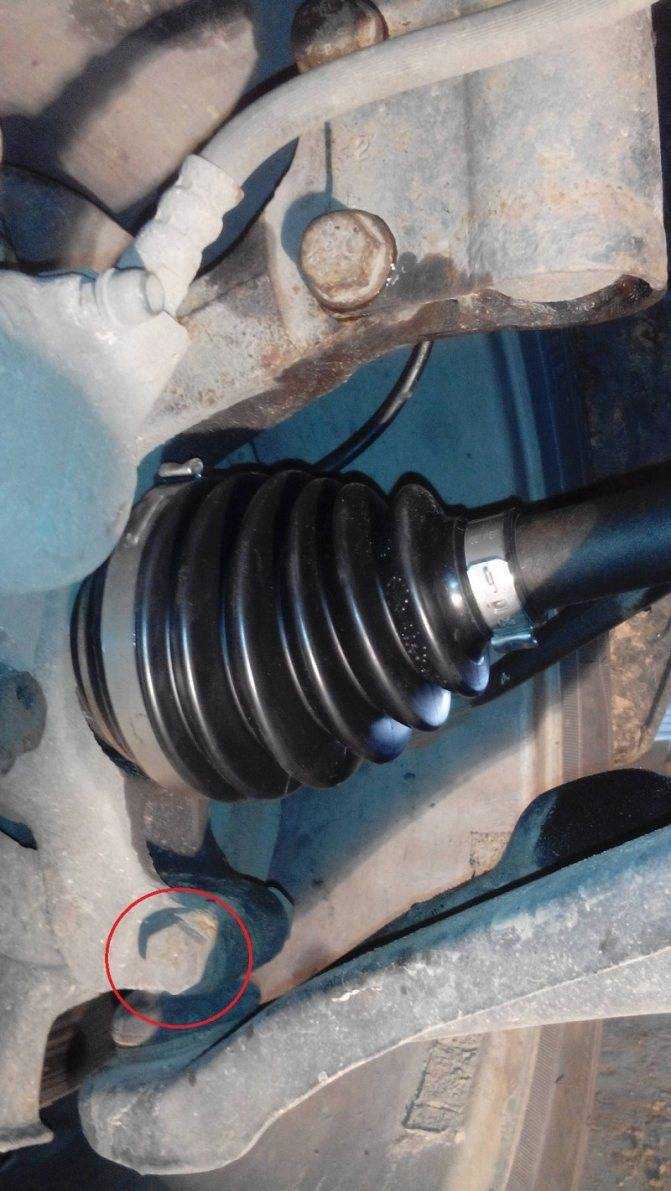

17. Надеть на штатные места хомуты, а затем установить снятые детали. При затяжке резьбы необходима затяжка, рекомендованная заводом-изготовителем.

Вариант без снятия

Процедура снятия и установки чехла без разъединения вала и шарнира предусматривает использование специального приспособления, которое растягивает резиновый пыльник. Способ используется в случаях, когда разъединить детали без разрушения металлических элементов невозможно (из-за коррозии или конструктивных особенностей).

Методика снижает затраты времени на ремонт, но при растяжении пыльника возможно повреждение эластичного материала. Кроме того, возникают сложности с заполнением внутреннего объема смазкой.

Возможные проблемы

Распространенной проблемой является прикипание шарнира к валу. Если ступица крепится болтом, то для разъединения деталей необходимо закрутить болт в отверстие до упора. После того как деталь упрется в торец оси, следует еще сделать 2-3 оборота гаечным ключом, что позволит снять шарнир. Если крепление осуществляется гайкой, то потребуется полностью снять полуось, а затем зажать привод в тисках. Плотная фиксация детали позволит сбить шарнир зубилом, но если контакт разъединить не удается, то придется разрезать внутреннее кольцо ШРУСа болгаркой.

Рекомендации по замене

Для начала необходимо приобрести новую деталь надлежащего качества

При этом важно не перепутать ШРУС для Нивы с аналогичным от ВАЗ 2114 или другой модели «десятого» семейства. Узлы, подходящие к ВАЗ 21213, имеют 24 шлица и обозначаются такими каталожными номерами:

• внутренний шариковый для правой стороны — 2123-2215056;
• то же, трипоидный — 2123-2215054;
• левый внутренний трипоидный и шариковый — 2123-2215055 и 2123-2215057 соответственно;
• наружная граната обычная и под ABS — 2123-2215012 и 2123-2215012-10 соответственно.

Изделия продаются в сборе с пыльниками, отдельно нужно приобрести новые хомуты. Для выполнения замены придется уделить достаточное количество времени, поскольку трансмиссия Нивы сложнее и дольше разбирается, чем у ВАЗ 2110. Там понадобится откручивать 2 шаровых опоры вместо одной и выпрессовывать шаровой палец рулевой тяги.

Перед установкой на автомобиль необходимо снять с новых изделий эластичные чехлы и проверить наличие смазки. При необходимости добавить нужное количество, а чехлы поставить обратно и надежно затянуть хомутами. После установки новых ШРУСов и сборки автомобиля рекомендуется выехать и проверить его в движении на поворотах, убедившись, что все посторонние звуки исчезли.

Основные факторы, обязывающие проводить замену пыльника автомобиля

Обращая внимание на степень загруженности пыльников и на то, что они всегда взаимодействуют друг с другом, можно сделать вывод, с какой скоростью они могут выйти из строя. Когда водитель не регулярно проводит осмотр состояния пыльников, то рано или поздно сильные повреждения сами дадут о себе знать. Достаточно частым последствием поломки пыльника, является переворот ШРУСа

Во время резких поворотов, ШРУс, забитый грязью, начинает сильно трещать. Такая ситуация требует незамедлительной реакции водителя — вовремя неустраненное повреждение, «граната» за минимальные сроки просто распадется

Достаточно частым последствием поломки пыльника, является переворот ШРУСа. Во время резких поворотов, ШРУс, забитый грязью, начинает сильно трещать. Такая ситуация требует незамедлительной реакции водителя — вовремя неустраненное повреждение, «граната» за минимальные сроки просто распадется.

К быстрой поломке пыльника могут привести такие причины:

1. Аномальные внешние факторы.
2. Огромный уровень нагрузки на скручивание.
3. Деформация за счет воздействия большой влаги или песочных частиц.
4. Попадание большого количества воды и абразивных частиц.

Все эти, и множество других причин, приводят к тому, что пыльники быстро выходят из строя. Не стоит забывать: сумма на покупку таких деталей — незначительная, а вот процесс их замены на сервисах, обходится автолюбителю достаточно дорого. Поэтому для того чтобы избежать такого исхода, рекомендуется не допускать появления даже самых мельчайших трещин.

Порванный пыльник

Причины и профилактика преждевременного износа

Эксплуатационный ресурс внешней и внутренней «гранаты» зависит от многих факторов. Выйти из строя узел может по разным причинам.

Вот некоторые из них:

• плохое качество изделия, отсутствие достаточного количества смазочных материалов;
• последствия сильного удара в результате столкновения или аварии;
• попадание внутрь конструкции пыли, грязи, песка из-за разорванного пыльника;
• плохое дорожное покрытие;
• неправильная установка;
• агрессивная манера вождения.

Специалисты рекомендуют регулярно контролировать состояние обоих видов шарниров, проверяя целостность резинового пыльника. Для профилактики рекомендуется периодически демонтировать узел, промывать его внутренние части, менять смазку.

Предотвратить преждевременный износ можно, если по неровным дорогам ездить максимально аккуратно, избегая резких разгонов, поворотов с максимально вывернутыми колесами. Наружные шарниры получают от колес все удары, сюда с большей вероятностью может попадать песок, пыль и вода.

Описанные выше симптомы показывают, как определить неисправности. Если возникает потребность заменить ШРУС, то лучше обратиться к специалистам, поскольку неправильная установка значительно сократит срок службы этого элемента.

Мне нравитсяНе нравится

Для чего нужен пыльник ШРУС?

Любой пыльник выполняет одну и ту же задачу – это защита механизма от проникновения внутрь инородных частиц. Если эксплуатировать ШРУС без защитного комплекта, то частицы пыли попадут внутрь, нарушат состав смазочного материала и ускорят износ механизма.

Пыльник представляет собой конусообразное резиновое изделие, которое узким концом крепится на приводном валу, а вторым более широким концом устанавливается непосредственно на самой «гранате». Крепление осуществляется при помощи железных хомутов с разных концов.

В процессе эксплуатации наблюдаются такие неисправности, как появление трещин и обрывов. Через эти дефекты пыль проникает в места соединений и нарушает работу ШРУСа. Причиной повреждения пыльника может быть как его естественный износ, или старение резины, а также небрежная эксплуатация. Агрессивная езда по неровному дорожному покрытию, частое пребывание автомобиля в водной среде и длительная стоянка автомобиля также способствуют ускорению износа пыльника.

Оценка состояния пыльника производится путем внешнего осмотра. Если на нем обнаружены какие-либо дефекты, необходимо срочно приступать к ремонту. Езда с изношенным пыльником может привести к последующему вырыванию ШРУСа из ступицы или коробки передач. После этого, эксплуатация автомобиля становится невозможной, так как колеса будут стоять на месте.

Замена сальников

Чтобы поменять сальники привода, кроме перечисленного инструмента понадобятся:

• монтировка;
• плоская отвертка;
• деревянный брусок;
• молоток;
• шестигранный ключ на 12;
• съемник (двух- или трехлапый);
• оправка (отрезок трубы, диаметр которой соответствует размеру сальников);
• съемник для стопорных колец;
• динамометр.

Для замены уплотнения ведущей шестерни, необходимо выполнить такие действия:

• Используя динамометр, измерить момент начала вращения ведущей шестерни.
• Зафиксировать фланец: закрутить в его отверстия пару болтов и вставить в них монтировку.
• Открутить гайку крепления.
• Снять шайбу и фланец со шлицов (здесь придется использовать съемник).
• Используя плоскую отвертку, вытащить сальник из посадочного отверстия.

Замена сальника привода выполняется так:

• Снять стопорное кольцо и подпружиненную шайбу.
• Используя молоток, сбить подшипник с посадочного места.
• Демонтировать крышку вместе с сальником
• Выбить старую деталь, используя трубу.
• Смазать новый сальник смазкой и запрессовать в крышку.
• Собрать узел.

Учитывая низкую цену и высокую трудоемкость замены сальника, во время ремонта нужно не экономить на комплектующих и использовать детали от проверенных производителей.

Способы проверки внутреннего ШРУСа

«Граната» – простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

• при движении крутящий момент передаёт коробка (передний привод);
• при поворотах — рулевое управление;
• при прохождении бездорожья — кочки, неровности.

В механизме постоянно присутствует трение, постепенно разрушающее детали. Малейшее попадание пыли внутрь быстро выводит «гранату» из строя. Механизмы вырабатываются, увеличивается зазор между поверхностями, становятся различимы посторонние треск и шумы. Первым сигналом того, что «граната» сломалась, является сильный хруст во время резкого ускорения автомобиля или при переезде через препятствия. Ещё хуже, если шум слышен даже при обычном, прямолинейном движении — тут уже шарнир надо менять срочно.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

• машина устанавливается ровно;
• вывешивается одно из колёс — обязательно поставить противооткатный упор;
• тщательно осматривается пыльник.

Если резина целая, вокруг нет следов масла — ШРУС в порядке. Если резина порвана, нужно поменять чехол, чтобы внутрь механизмов не попала грязь. Однако сразу приступать к замене кожуха не стоит – нужно продолжить проверку:

• задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
• завести мотор;
• выжать сцепление, включить 1-ю скорость;
• медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Если одна из внутренних «гранат» повреждена, послышится характерный стук. В этом случае нужно провести замену ШРУСа. С другой стороны, если механизмы не повреждены, а порван только кожух, достаточно ремонта.

Замена пыльника внутреннего шруса Форд Фокус 2 своими руками

Как-то заглянул под капот, а там снизу разбрызгана какае-то жидкость. Больше всего её было на трубках высокого давления, которые идут к рулевой рейки. Думал, что уже порвалась трубка, но потом посмотрел за правое колесо и увидел, что порван пыльник ШРУСА.

Решился заменить сам. На exist неоригинальный стоил 35$ да и 5-7 дней ждать. Нашел на Еврофорд, который на Орловской вот такой для бензиновых фокусов

По ощущениям вроди бы не плохой, резина мягкая, только странно, что такой дешевый — 9$.

До гараж мне ехать далеко. Вообщем стал менять во дворе дома. Выставил на донкрат, снял колесо, сбил хомут и стянул пыльник со стороны большего диаметра. Открутил болт крепления наружного ШРУСА

Затем хотел открутить шаровую, но у меня не оказалось ключа на 21, только 22 как на зло. Решил поступить другим образом — вынуть стойку амортизатора из поворотного кулака. Предварительно оязательно освободить тормозную трубку и провод на датчик ABS от посторонних креплений! Открутил болт нижнего крепления амортизатора и ударами молотка по поворотному кулаку выбил стойку. Затем вытянул гранату

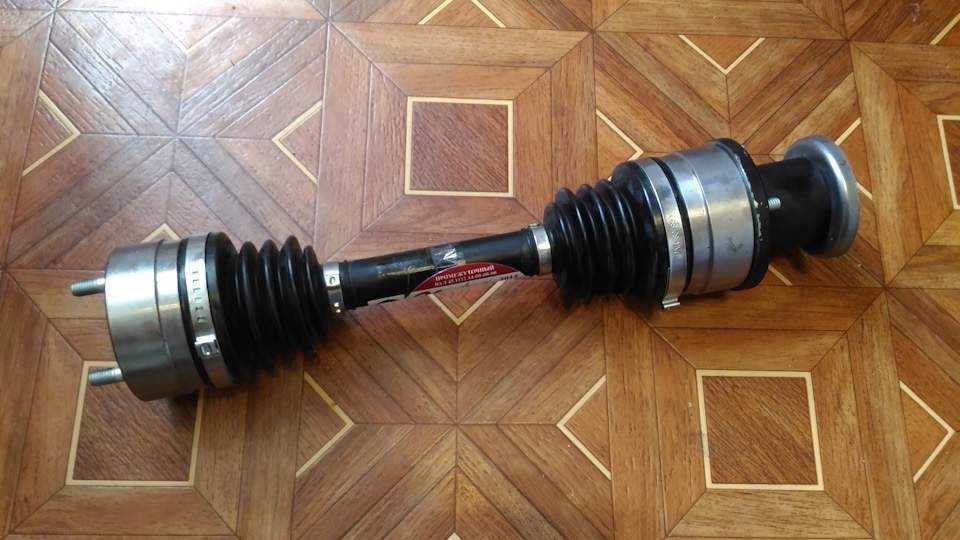

Теперь можно полностью вынуть полуось

Снял стопорное кольцо отерткой, аккуратно поддев. Чтобы снять трипоидный подшипник нужен съемник

Таким съемником никак не получалось снять, даже совсем опечалился, думал уже идти на СТО, чтобы там сняли. После нескольких попыток получилось снять только таким, не совсем безопасным зацепом

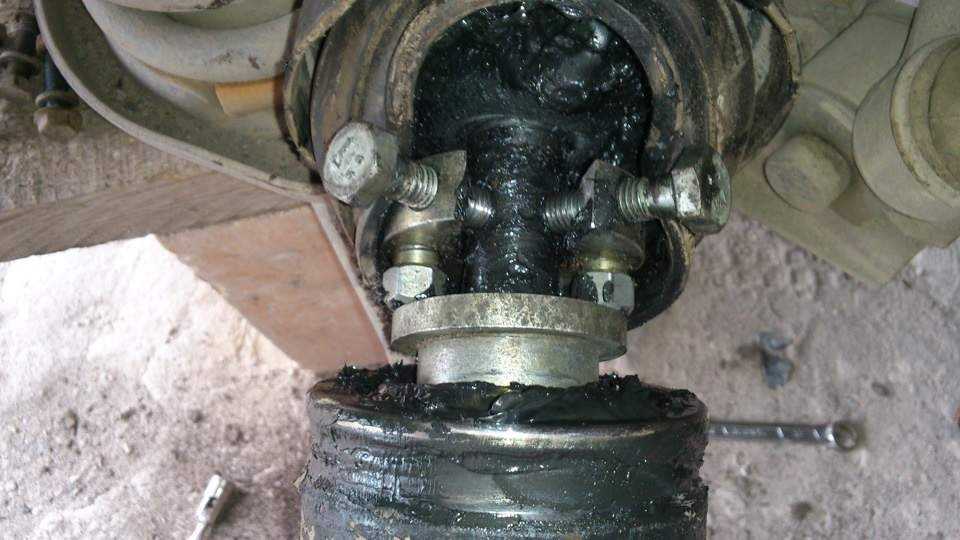

Вся конструкция снимания подшипника выглядела так

Снял подшипник со старым пыльником и установил новый пыльник. Затем поставил на место трипоидный подшипник. Поверх подшипника надставил головку подходящего размера и ударами молотка забил подшипник. Потом установил обратно стопорное кольцо. Закрепил хомутом пыльник со стороны меньшего диаметра. Все установил в обратной последовательности. Только перед тем как устанавливать стойку амортизатора нужно закрутить болт крепления внешненго ШРУСА. Амортизатор вставлял в поворотный кулак, поддомкрачивая снизу и подбивая молотком.

Немного пришлось повозится с установкой хомута на пыльник со стороны большего диаметра, неудобно подлезть. В конце не забыть одеть тормозной шлан с проводом датчика ABS на места крепления.

Вообщем и все может кому пригодится.

P. S. Проехал пыльник чуть больше двух лет и 70тыс. Появились мелкие трещины и одна сквозная 5-10 мм.

Посмотрите интересное видео по этой теме

Замена ШРУСа Нива Шевроле

Водители не слышали о ШРУСах, пока на дорогах не появились переднеприводные машины. Раньше крутящий момент передавался на колеса от силового агрегата через карданный вал. При переднем приводе ведущие колеса должны вращаться; это невозможно с подвесом.

Для передачи крутящего момента разработали ШРУС (имеется в виду шарнир равных угловых скоростей). Шарнир также встречается на популярной в России модели Шевроле Нива.

ШРУСы на Chevrolet Niva: какие бывают?

Назначение ШРУСа на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:

1. Внутренний.
2. Экстерьер.

Передать вращение на колесо со ШРУСом на Ниве Шевроле невозможно, поэтому в трансмиссии их всегда пара. Тот, что в коробке передач, испытывает более сильную нагрузку. Отличить его легко: он имеет большие размеры по сравнению с наружным шарниром. Внешний узел передает вращение на колесо. На его габариты также влияет ограниченное пространство в районе ведущего колеса.

Почему ломается «граната»?

«Граната» выходит из строя по следующим причинам:

• срок службы узла истек;
• агрессивный стиль вождения, эксплуатация в сложных дорожных условиях;
• попадание пыли, грязи в узел.

Чтобы исключить риск преждевременного выхода из строя «гранаты» Шевроле Нива (особенно внешней), необходимо чаще проверять состояние защитных резиновых чехлов.

Как определить неисправность

О проблемах с «гранатой» свидетельствуют неприятные звуки, возникающие при повороте руля. Сначала они появляются при движении задним ходом с поворотом передних ведущих колес — слышен легкий скрип. Кроме того, она будет увеличиваться даже при небольших поворотах руля. При толчках в трансмиссии или проскальзывании «гранату» придется менять.

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел нет смысла, поэтому внешний ШРУС Шевроле Нива заменяют всегда. Замена поврежденной «гранаты» — кропотливая операция. Вам понадобится набор ключей, экстракторы, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена поврежденного узла производится на снятой с автомобиля полуоси с «гранатами». Кузов поднимается на автомобильном домкрате, под автомобиль устанавливается надежная опора, противооткатные упоры. Это помогает защитить ремонтника от возможных травм. Перед подъемом корпуса машины ослабьте гайку ступицы. Вам понадобится головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отведите его в сторону и закрепите подручными средствами. Также откручиваем болты шаровой опоры.

Затем полностью снимают гайку со ступицы и, потянув ее на себя, вынимают «гранату».

Освободите хомут багажника, сдвиньте его до упора на полуось. Удлинителем бьют по корпусу «гранаты» до снятия ее с полуоси. Перед установкой новой детали обязательно поменяйте стопорное кольцо на полуоси, так как оно одноразовое. Петля устанавливается в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Ниве Шевроле можно заменить только после полного снятия полуоси с ШРУСами. Освобождают «ушко» и лыжи, что позволит мосту смещаться при снятии оси с оси. Для удобства работы демонтированную полуось с «гранатами» следует зажать в тиски. Замена внутреннего ШРУСа Нива Шевроле производится следующим образом:

1. Снимите хомуты, удерживающие защитные пыльники, отодвиньте их как можно дальше.
2. Используйте молоток и удлинитель, чтобы удалить поврежденную «гранату». Достаточно нескольких ударов, чтобы разобрать неисправную деталь.
3. Перед установкой нового шарнира тщательно очистите шлицы и установите новое стопорное кольцо, так как оно одноразовое.
4. На вал надевается новый ШРУС, защитный кожух дополнительно заполняется смазкой, зажимается пыльник.

Полуось с новыми гранатами собирается и монтируется в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы ШРУСов удастся, если следить за состоянием защитных кожухов от «гранат», избегать плохих дорог и использовать только качественные запчасти.

Поменять ШРУС и пыльник на ВАЗ-2109 — что для этого нужно и как проводится замена

Здравствуйте, уважаемые автолюбители! Приветствуем всех автолюбителей, счастливых обладателей ВАЗовской «девятки»! С началом выпуска ВАЗом автомашин восьмой и девятой серии, на отечественном рынке легковых автомобилей произошла смена приоритетов.

У заднеприводной «классики» появились достойные конкуренты, шансы которых на получение более высоких позициях в рейтингах продаж увеличивались с каждым днём.

Более современный дизайн, экономичный и динамичный мотор и, конечно, передний привод, стали теми отличительными чертами, которые позволили новым моделям стать объектом мечтаний тысяч автолюбителей.

Новая машина потребовала от мастеров автосервисов и их владельцев получения знаний и совершенно новых навыков в ремонте узлов, которые на прежних моделях не встречались. Одна из самых загадочных деталей, которая часто заводила водителей «классики» в тупик – это ШРУС ВАЗ 2109.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. За всё хорошее рано или поздно приходится платить.

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать

В этой связи важно постоянно заботиться об их состоянии

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109 при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа, незамедлительно должна быть проведена замена ШРУСа на ВАЗ 2109.

Что необходимо для самостоятельной замены ШРУСа на ВАЗ 2109?

Для того, чтобы ремонтные работы прошли без проблем, необходимо как следует подготовиться. Сразу следует заметить, что это только на первый взгляд замена пыльника ШРУСа ВАЗ 2109 или самого шарнира (как внешнего, так и внутреннего), кажется сложным мероприятием.

Проведя процедуру замены ШРУСа или пыльника один раз, любой автолюбитель сможет повторить всё, что называется, с закрытыми глазами.

Подготовка к ремонту ШРУСа включает в себя такие этапы:

• приобретение нового ШРУСа, пыльника, смазки, хомутов и других аксессуаров, которые, как правило, входят в один ремкомплект;
• автомобиль устанавливается на эстакаду или смотровую яму, но кроме этого следует подготовить домкрат и «козлы» для безопасности проводимых ремонтных работ;
• под рукой должен быть комплект стандартных инструментов, в том числе: торцовые ключи с удлиненными рукоятками или насадками, молоток, латунные или деревянные проставки.

Начинать необходимо с постановки авто на стояночный тормоз и фиксации задних колёс с помощью упоров. После того, как будут ослаблены гайки ступицы и болты колёсного диска, переднюю часть автомобиля приподнимают и устанавливают на «козелки», чтобы колёса находились в подвешенном состоянии.

Колесо необходимо снять, а также раскрутить гайку ступицы, извлечь стопорную шайбу. Заканчивается подготовка отвинчиванием двух болтов крепления нижней шаровой опоры на поворотном кулаке.

Как производится замена наружного ШРУСа ВАЗ 2109?

Прежде, чем приступить к описанию процесса ремонта, отметим, что независимо от того, необходимо ли менять один ШРУС или оба, а также, сколько пыльников нуждается в замене, следует демонтировать вал с двумя ШРУСами.

Для начала остановимся на том, как это сделать. Развернув с помощью рулевого колеса ступицу, с помощью несильных ударов через проставку выколачивается полуось наружного ШРУСа из шлицевого соединения ступицы.

Затем, поддев монтировкой, можно извлечь и внутренний ШРУС. Всё. Вал со ШРУСами готов к ремонту. Если снимаются ШРУСы сразу с двух сторон, настоятельно рекомендуется вставить в посадочные гнёзда КПП старые шарниры, чтобы шестерни не сместились.

Для удобства вал зажимают в тисках. Теперь можно снять или срезать старые пыльники и лёгкими ударами молотка по корпусу ШРУСа снять его.

Подобный алгоритм действий будет применяться всегда при необходимости замены пыльника ШРУСа или самого шарнира.

Если ремонтируется (меняется) один ШРУС, никогда не стоит лениться разобрать, помыть и заново смазать второй. Пыльники лучше менять тоже одновременно.

Монтаж вала производится, соответственно, в обратном порядке.
