Как правильно заменить цепь грм двигателя змз 406

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

1. Отметку находят на шкиве коленчатого вала.
2. На корпусе силового агрегата также ищут метку.
3. Затем поворачивают поднятое колесо и совмещают обе риски.
4. Теперь демонтируют заглушку маховика и находят риску.
5. Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

Где расположена цепь

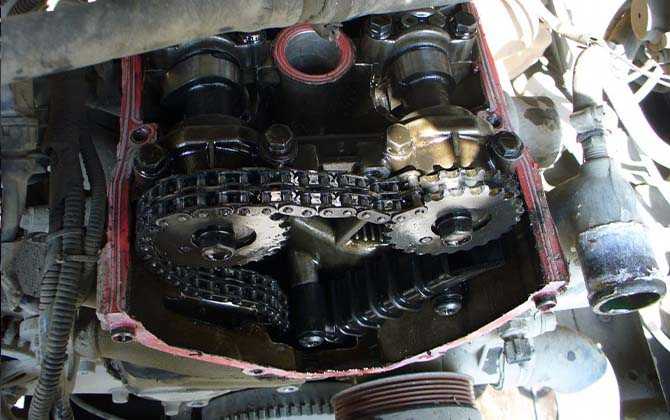

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

• понижение мощности силового агрегата;
• стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
• выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
• синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
• детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Похожая статья Как правильно обкатать двигатель после капремонта

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

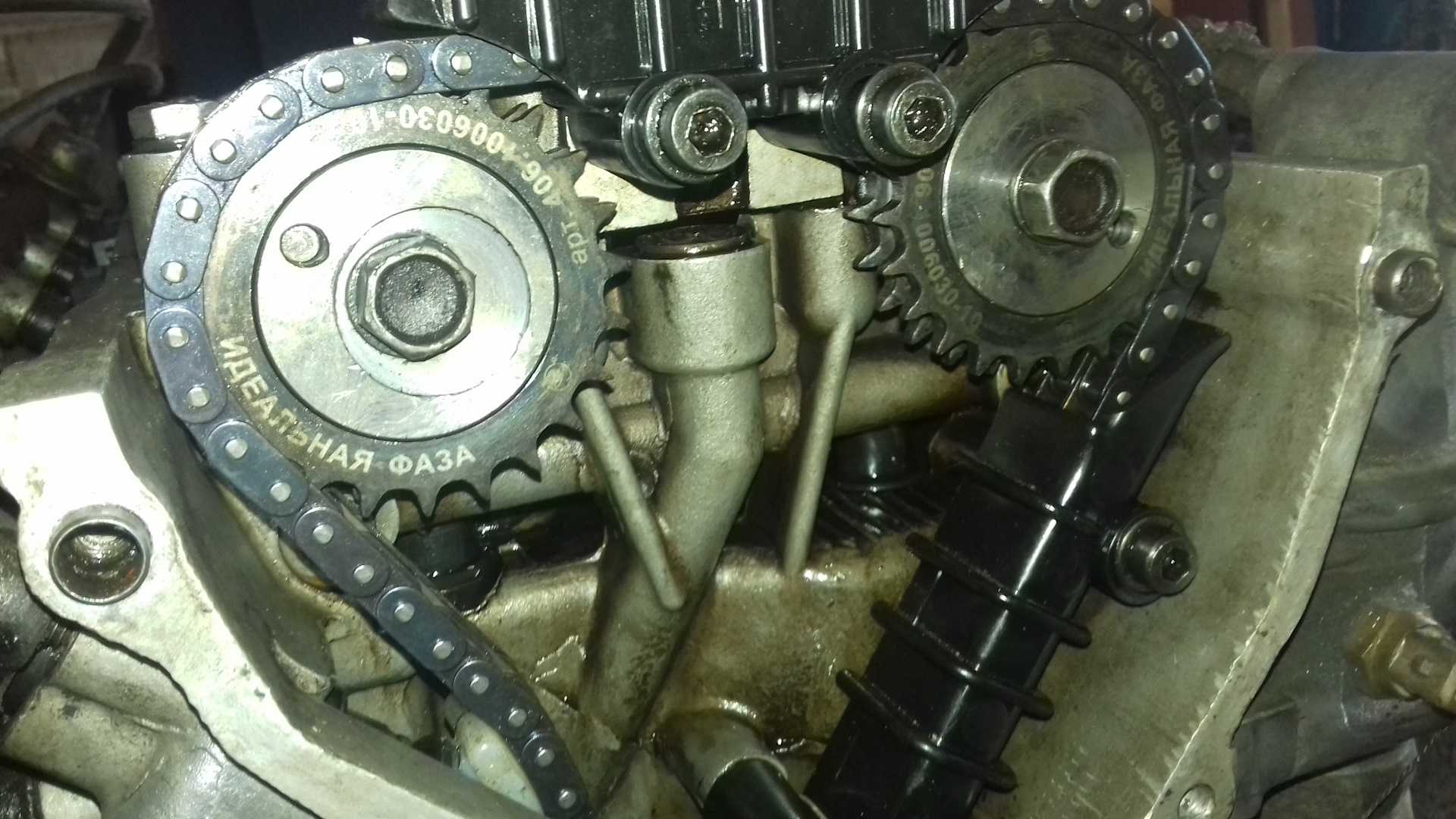

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

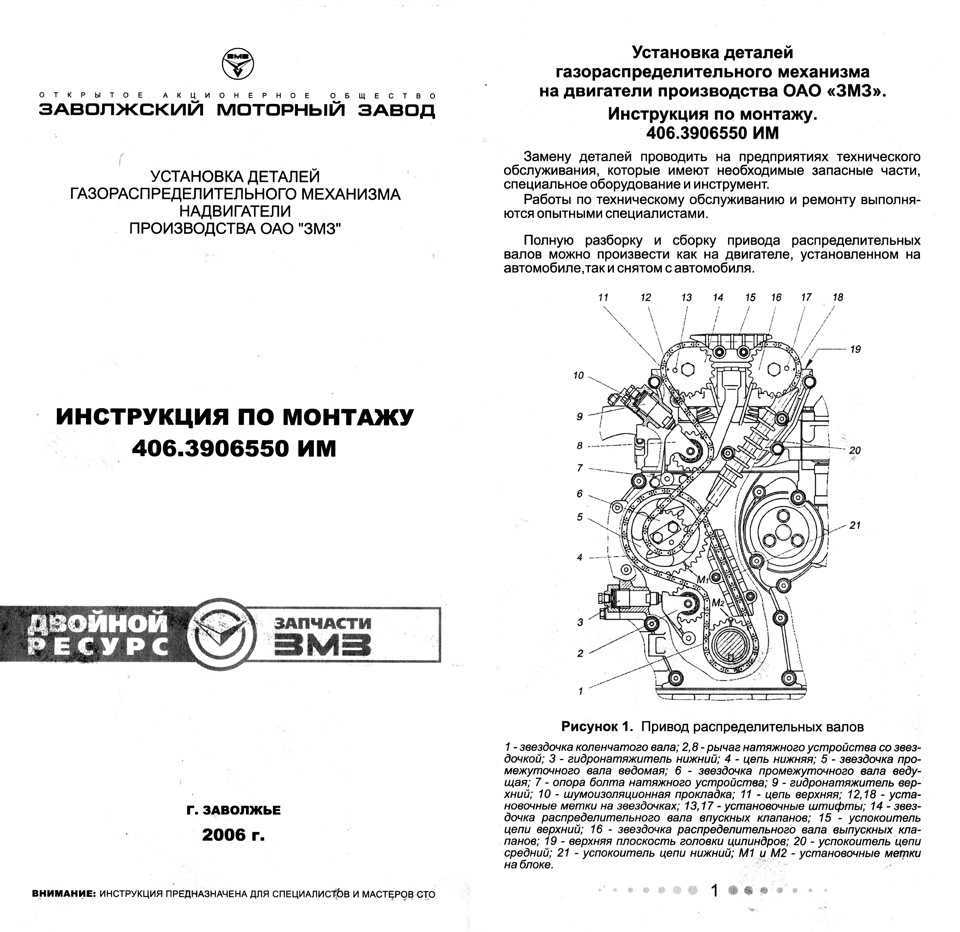

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Как правильно выставить распредвалы на 405 двигателе

Решил написать об этом, потому как на днях на диагностику прибыла Газель с 406 мотором. Ее не могли завести. С этим наш начинающий диагност справился без особых усилий, потому как сложностей для запуска особо и не было. Но потом выяснилось, что колбасит ее не по-детски. Здесь ему пришлось покопаться, что не особо хочу описывать, да и не знаю в деталях. Опишу только процедуру, по которой он отправил машину к мотористу. Бегло проверить соответствие меток ГРМ по взаимному сигналу ДПКВ-ДПРВ чаще всего быстро и просто.

Трудности с этим возникают на иномарках, иногда когда затруднен доступ для подключения щупов осциллографа к выводам, чаще из-за отсутствия эталонной осциллограммы взаимного положения сигналов датчика коленвала и датчика фаз. Этот метод не дает стопроцентной уверенности, т.к. могут быть ситуации, когда правильная картинка может получиться при неисправном двигателе (например, съехавший в позднюю сторону задающий диск коленвала, компенсированный неправильно установленным распредвалом, на котором стоит ДПРВ). Или наоборот, неверное положение двух сигналов мы видим при правильно стоящих механических фазах (опять же по причине съехавшего по демпферу или шпонке задающего диска или неисправного ДПРВ). Тем не менее, если вероятность очень велика- основание посетить моториста разумно.

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Похожая статья 405 двигатель ЗМЗ, технические характеристики

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

• нет голограммы на цепи;
• буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
• коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
• сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Как происходит замена ГРМ Газель 405

Чтобы произвести замену цепи ГРМ, автовладельцу понадобятся следующие материалы и инструменты:

• динамометрический ключ, так как все затяжки проводятся только с помощью этого инструмента. Иначе есть возможность перетянуть или недотянуть болты, звездочки, что приведет к недееспособности мотора;
• набор головок и ключей;
• набор шестигранников;
• прокладки;
• успокоители и натяжители: комплекты;
• звездочки;
• смазывающее средство для мотора. Это обязательная жидкость, так как при снятии цепи из двигателя выльется большое количество смазки;
• фильтрующее устройство для масла. Необходимо будет заменить масляный фильтр;
• герметик;
• щетка по металлу;
• керосин для очистки от грязи деталей мотора.

Похожая статья Технические характеристики и отзывы на двигатель Крайслер на Волгу и Газель

После того как все инструменты подготовлены, приступают к снятию кожуха силового агрегата, сливают антифриз и смазку. Шаги процедуры:

1. Отсоединить трубки, подходящие к мотору.
2. Откручивают болты, снимают сервисный ремень, шкив и ролик помпы.
3. Демонтируют верхнюю крышку ГРМ.
4. Убирают генератор.
5. Снимают датчик коленвала.
6. Ставят метки так, чтобы они смотрели на верхнюю мертвую точку.
7. Стопорят коленчатый вал и откручивают болт шкива коленвала.
8. Снимают помпу и гидронатяжитель.
9. Демонтируют поддон и верхний успокоитель.
10. Снимают второй успокоитель вместе с цепью.
11. Снимаются звездочки.
12. Потом все детали промывают в керосине.

Распаковывают новый ремень и выкидывают старый. Начинают сборку газораспределительного механизма, установку меток ГРМ.

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

Газель установка распредвалов по меткам

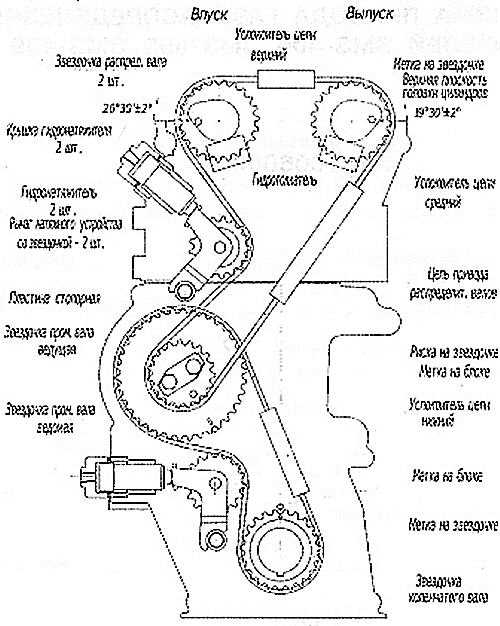

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

1. Вращать распредвал выпускных клапанов до тех пор, пока метка ГРМ не установиться на отметке в 19 градусов на транспортире.
2. Ремень надевают на звездочку. А дополнительное отверстие устанавливают перед штифтом распредвала.
3. Чтобы звездочка установилась ее проворачивают ключом.
4. Затем против часовой стрелки натягивают ведущую ветвь цепи.
5. Теперь распредвал впускных клапанов вращают до тех пор, пока метки не сойдутся на отметке транспортира в 20 градусов.
6. По принципу распределительного вала выпускных клапанов устанавливают звездочку и метки ГРМ.
7. Затем закручивают крепления звездочек. Не забывают установить эксцентрик привода топливного насоса.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.

Метки ГРМ и затяжка

Метки ГРМ должны быть выставлены строго по указанной в мануале схеме. А затяжка всех болтов производится с помощью динамометрического ключа. Сила надавливания не должна превышать или быть меньше той, которая указывается в книжке по эксплуатации двигателя.

ЗМЗ-406, метки ГРМ — инструкция по установке

Автомобили 19 октября 2017 Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

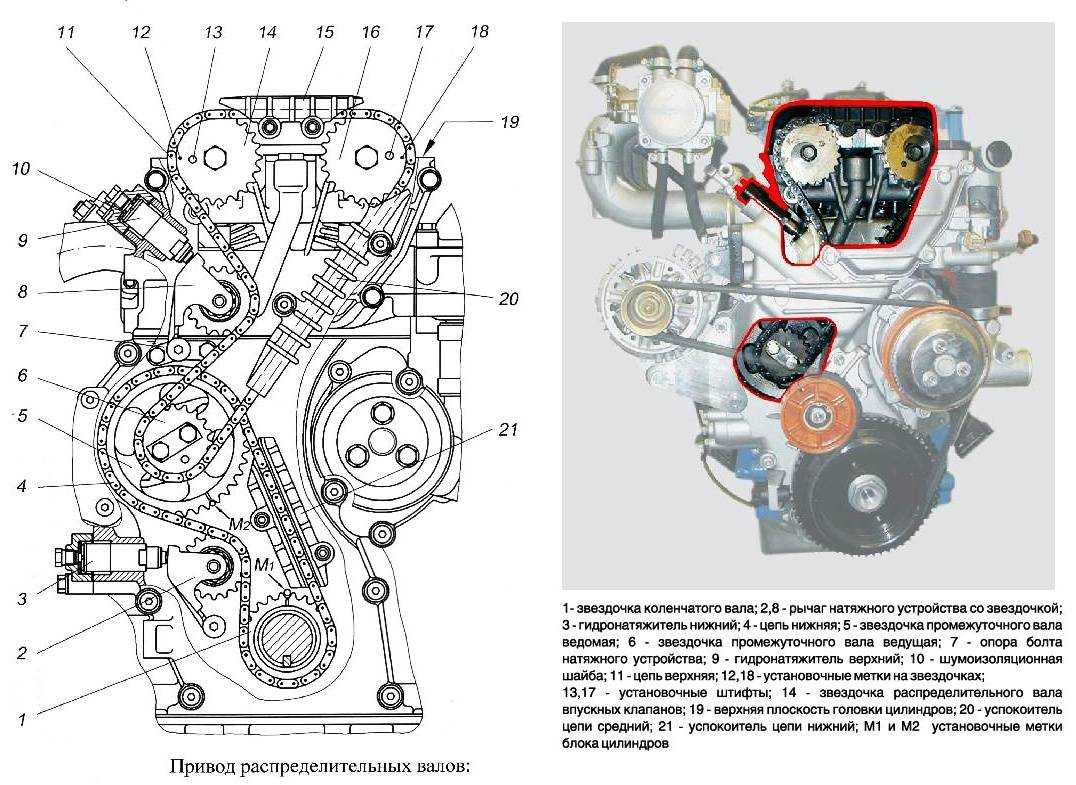

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием

Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Замена цепи 405 Газель – как определить необходимость

Каждый водитель должен знать, как определить подходящий момент для замены цепи на моторе ЗМЗ-405. Ведь если затянуть с посещением сервиса, то потом может потребоваться потратить гораздо больше времени и денег на более серьезный ремонт. К счастью, определенные особенности работы мотора явно указывают на то, что настало время обратиться в сервис:

• посторонний шум из моторного отсека на холостых оборотах или при сбросе газа (зачастую, он пропадает при наборе оборотов);
• неравномерная работа двигателя (автомобиль разгоняется не плавно, а прерывисто, или «плавают» обороты);
• недостаточная мощность двигателя;
• проблемы с запуском мотора;
• повышенный расход топлива.

Инструкция по разборке механизма

Самостоятельная замена термостата Лада Калина пошаговая инструкция

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно будет увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие). Бывает даже, что в месте, где он стоял, цепью выбрана канавка в материале самой головки. Для удобства лучше сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, предварительно слив из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимая радиатора, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создав себе условия для нормальной работы.

Я Вконтакте. Я на drive2.ru.

Когда доступ к передней части мотора открыт, нужно ослабить и снять ремень привода генератора. Затем ключом на 38 ослабить гайку шкива таким образом: включить 4-ю передачу, а помощника попросить нажать на тормоз, после чего откручивать храповик. Такой способ избавит вас от необходимости вставлять в мотор разные железки, чтобы застопорить вращение коленвала. Дальнейшая разборка выполняется по такой схеме.

Возможности силового агрегата

Владельцев авто «Газель-405» двигатель-инжектор впечатляет, особенно показателем расхода горючего. Он составляет от 8 литров по трассе до 13 в смешанном цикле при езде по городу. Также экономно расходуется масло: примерно 100 грамм на тысячу километров. В одноточечной системе коллектор оборудован только одной форсункой на все цилиндры. В распределенном блоке каждый из них имеется свой коллектор. А при непосредственном впрыске топливо подается напрямую к цилиндрам как у дизельного мотора.

Инжекторные автомобили более экономичны, так как происходит точное дозирование. Кроме того, экологичность выхлопных газов, поступающих в окружающую среду, соответствует стандарту «Евро 3», показатель мощности увеличивается на 10%.

Данный силовой агрегат адаптирован к отечественным климатическим условиям. Он хорошо переносит жару, сильный холод и резкие температурные колебания. Силовая установка четко и надежно функционирует в самых суровых и сложных климатических поясах. Она без проблем запускается в сильный мороз.

Проверка и ремонт коленчатого вала

Промыть все детали бензином и просушить.

Осмотреть коленчатый вал. Если на нем имеются трещины, его нужно заменить.

Вывернуть пробки, промыть бензином и продуть сжатым воздухом масляные каналы коленчатого вала. Завернуть пробки и затянуть их моментом 38–42 Н·м (3,8–4,2 кгс·м).

Если на коренных и шатунных шейках имеются незначительные задиры, риски, царапины или овальность шеек превышает 0,01 мм, их следует прошлифовать под ремонтный размер.

После шлифовки отполировать шейки. Шлифовать шейки вала нужно под один из ремонтных размеров, указанных в таблице.

Острые кромки фасок масляных каналов притупить с помощью абразивного конуса.

После шлифовки промыть коленчатый вал и продуть сжатым воздухом масляные каналы.

После шлифования шеек коленвала нужно устанавливать вкладыши коренных и шатунных подшипников соответствующего ремонтного размера.

Осмотреть вкладыши коренных подшипников. Если на них есть риски, задиры, царапины, отслоения, вкрапления твердых частиц и т.д., вкладыши заменить.

Осмотреть маховик. Если повреждены зубья венца маховика, есть задиры, царапины и т.д. на поверхности, прилегающей к ведомому диску сцепления, маховик заменить.

Если на маховике имеются трещины, его также надо заменить.

В маховик запрессован подшипник носка первичного вала закрытого типа.

Осмотреть подшипник, при обнаружении дефектов (большой люфт, заедание, повреждение защитных колец и т.д.) выпрессовать его из маховика.

Запрессовать новый подшипник заподлицо с нижней гранью фаски отверстия в маховике

Осмотреть передний и задний сальники коленчатого вала в крышке цепи (на фото) и сальникодержателе.

На них не должно быть повреждений (надрывов, вырывов или большого износа рабочей кромки и т.д.).

Поврежденные сальники заменить. Для этого вынуть с помощью отвертки старый сальник и запрессовать новый.

При большом пробеге автомобиля рекомендуется при разборке двигателя заменить оба сальника.

Измерить диаметры коренных и шатунных шеек коленвала.

Если диаметры шатунных шеек меньше 55,92 мм, коренных — 61,92 мм, нужно прошлифовать шейки под ремонтный размер.

Шлифовать нужно все коренные или шатунные шейки, даже если только одна шейка меньше указанного предельно допустимого размера.

Разборка коленчатого вала

Разборка коленчатого вала требуется перед шлифовкой его шеек, и для замены звездочки привода газораспределительного механизма.

Съемником спрессовываем муфту.

Если съемника нет, снимаем ее ударами через латунную оправку.

Поддев отверткой, снимаем резиновое кольцо, предварительно выбив шпонку из прорези вала.

Спрессовываем звездочку латунной оправкой и, поддев отверткой, извлекаем шпонку звездочки.

После шлифовки шеек коленчатого вала болтом с головкой “на 14” и законтренными гайками выворачиваем заглушки.

Каналы для прохода масла в коленчатом валу тщательно очищаем от отложений и остатков абразива.

Промываем каналы коленчатого вала керосином, бензином или дизельным топливом и продуваем сжатым воздухом.

Заворачиваем заглушки масляных каналов на место

Бородком раскерниваем кромки заглушек

Собираем вал в обратной последовательности. Запрессовку звездочки и муфты начинаем с установки соответствующих шпонок в паз коленчатого вала.

Установка коленчатого вала

Установку производят в порядке, обратном снятию, с учетом следующего:

В крышки коренных подшипников устанавливают вкладыши без канавок, а в постели — с канавками.

Верхние полушайбы упорного подшипника устанавливают в проточки постели 3-го коренного подшипника антифрикционным слоем к щеке коленчатого вала, нижние — вместе с крышкой, при этом усики полушайб должны войти в проточки крышки.

Перед установкой смазать коренные и латунные шейки коленчатого вала, вкладыши коренных подшипников и полушайбы упорного подшипника моторным маслом.

Болты крышек коренных подшипников затянуть моментом 100–110 Нм (10–11 кгс·м).

Болты крепления маховика затянуть моментом 72–80 Н·м (7,2–8,0 кгс·м). Перед присоединением шатунов провернуть коленчатый вал. Он должен вращаться легко, без заеданий.

ЗМЗ-406.Замена распределительных валов

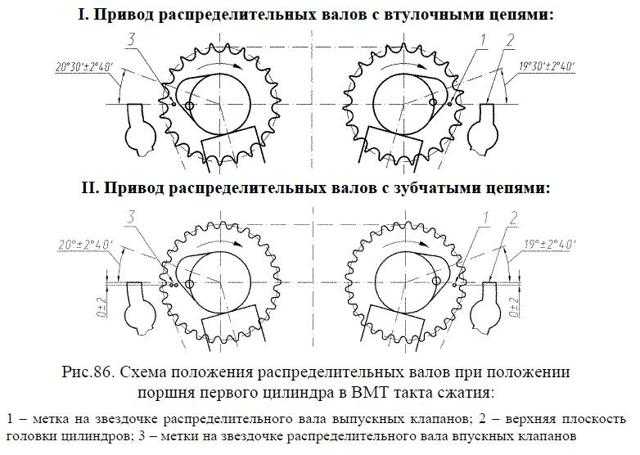

Схема установки и клеймения крышек распределительных валов

I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.

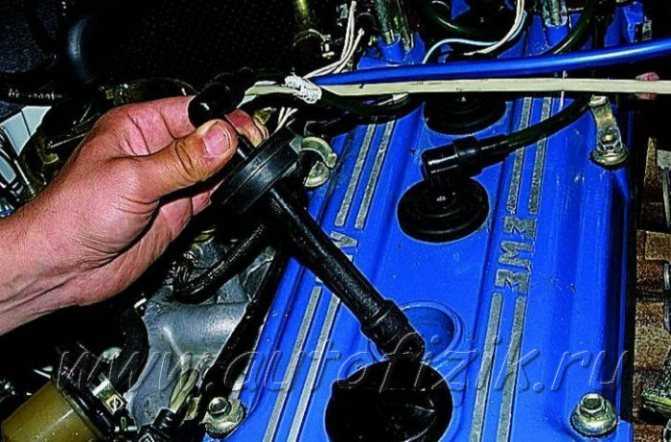

Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…

…и снимаем провода с двигателя.

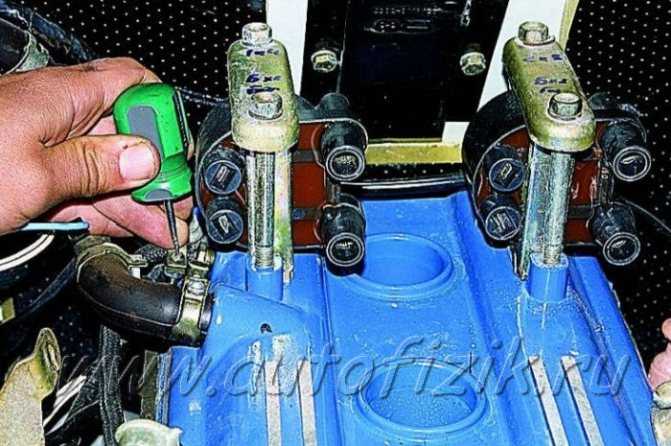

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

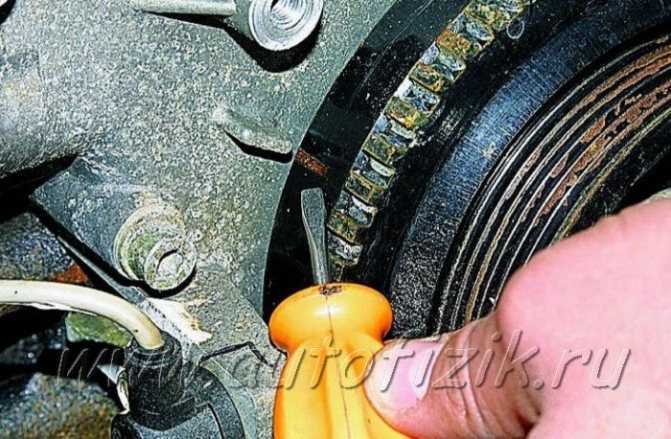

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)

Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)

Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).

Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров.

. и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.

Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.

Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

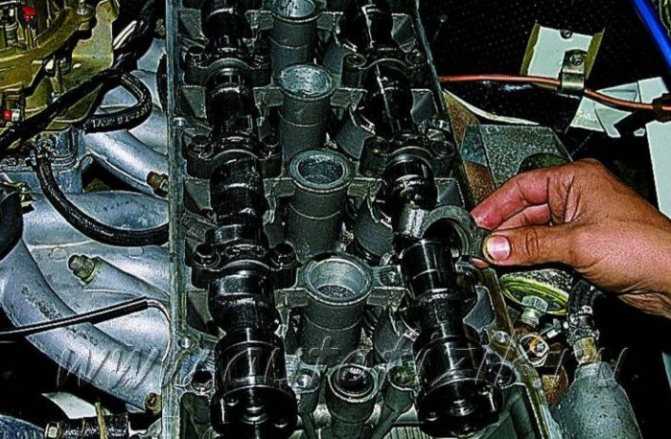

Снимаем распределительный вал.

Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.

Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).

Распределительные валы впускных и выпускных валов взаимозаменяемые, но.

ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней

Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.

Где расположена цепь

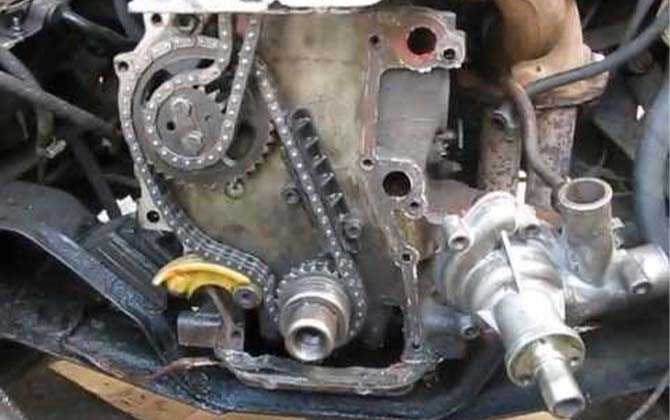

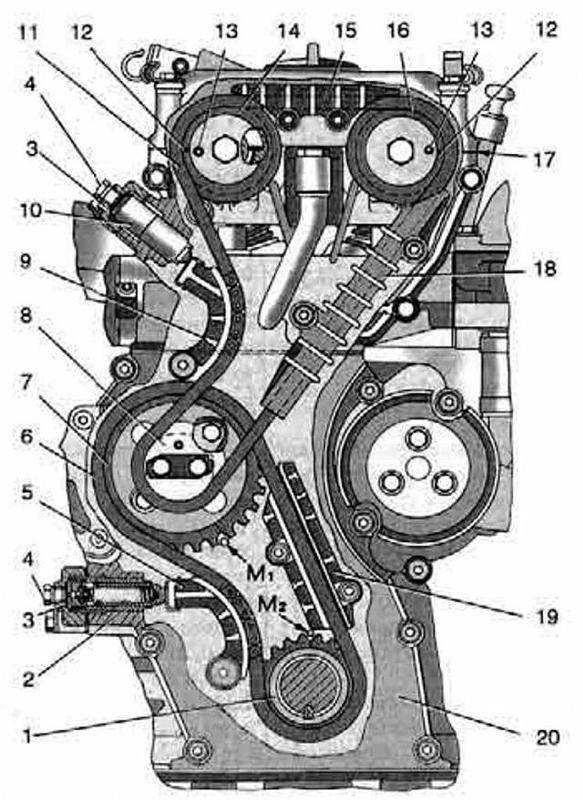

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

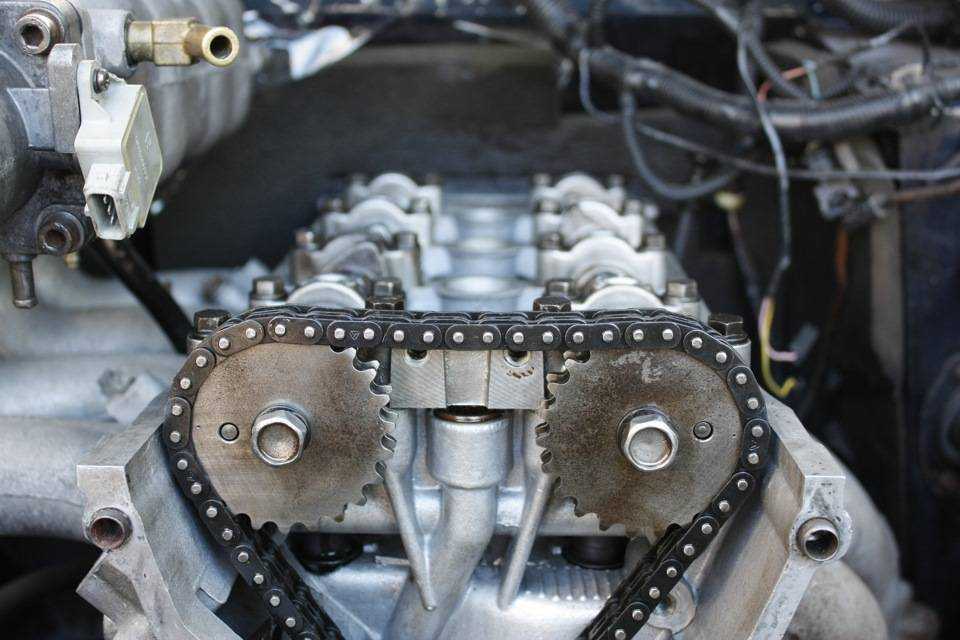

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

ЗМЗ-406, метки ГРМ — инструкция по установке

Автомобили 19 октября 2017 Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием

Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Моменты заряжки и метки

При помощи четырехгранного ключа прокручиваем распределительный вал против часовой стрелки. Натягиваем цепь ГРМ. Коленчатый и промежуточный вал не должны проворачиваться. Метки совпадут с верхней поверхностью ГБЦ. С выпускного распредвала снимаем шестерню и устанавливаем на нее цепь. Дальше ставим ее обратно, слегка проворачивая вал по часовой стрелке. Штифты должны войти в отверстие шестерни. Вращаем вал против часовой стрелки, натягивая цепь ГРМ. Далее устанавливается крышка цепи и помпа. На верхнюю часть крышки следует нанести небольшой слой герметика. При установке старайтесь не повредить передний сальник коленвала. Далее монтируются два гидронатяжителя и шкив коленвала. На последнем необходимо соблюсти момент затяжки – от 104 до 129 Нм.

READ Какие Лампочки H1 Лучше Светят

При этом нужно включить 5 передачу и стояночный тормоз. Удерживайте коленвал, чтобы он не проворачивался. Далее производится затяжка храповика. Последний прокручивается на два оборота. Коленвал устанавливается в положение верхней мертвой точки (касательно первого цилиндра). Далее устанавливают крышку ГБЦ. На нее нужно нанести слой герметика во избежание масляных утечек. Крышка затягивается с моментом порядка 12 Нм. Далее необходимо подсоединить патрубок вентиляции картерных газов к штуцеру на клапанной крышке. Подключаем к катушкам зажигания провода и надеваем их концы на свечи. Заливаем обратно тосол, ставим на место радиатор и запускаем двигатель. Если все было сделано правильно, металлические звуки пропадут, а мощность двигателя вернется к норме. На этом процесс по ремонту газораспределительного механизма завершен. Лучший ГРМ ЗМЗ-406 – это тот, который на цепи. К ременному приводу многие автовладельцы до сих пор относятся скептически. Цепной привод в разы надежнее. Но практика показывает, что он с каждым годом теряет популярность, особенно у зарубежных производителей.
