Ремонт
После проведённой диагностики и установления точной причины неисправности можно приступать к ремонту. Замена радиатора печки в Газели бизнес стала проще, чем в предыдущих версиях. Ее возможно осуществить своими силами за небольшое количество времени. Для замены нам потребуется:

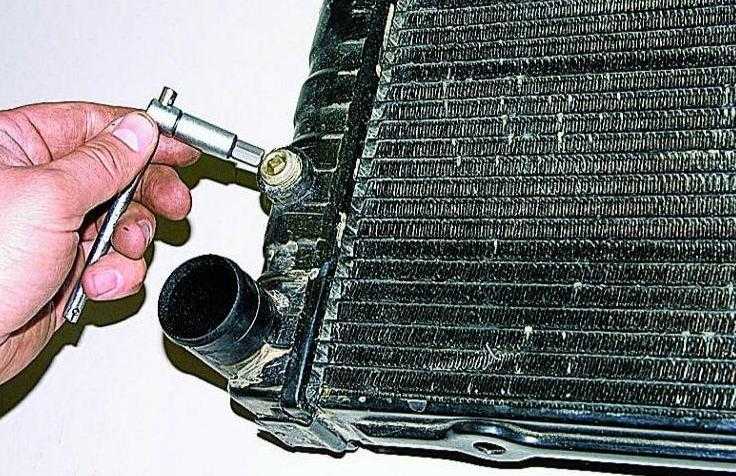

- Слить ОЖ из системы охлаждения двигателя.
- Открутить и снять нижнюю панель на центральной консоли.
- Достать нижний бардачок с пассажирской стороны.
- Открутить хомуты на патрубках и снять их (в них будут остатки ОЖ, нужно принять меры, чтобы избежать протекания жидкости в салон автомобиля).
- Открутить пластиковую накладку, которая крепится тремя болтами на 8.
- Теперь можно достать сам радиатор со своего места (доставать нужно аккуратно, чтобы не повредить уплотнитель).

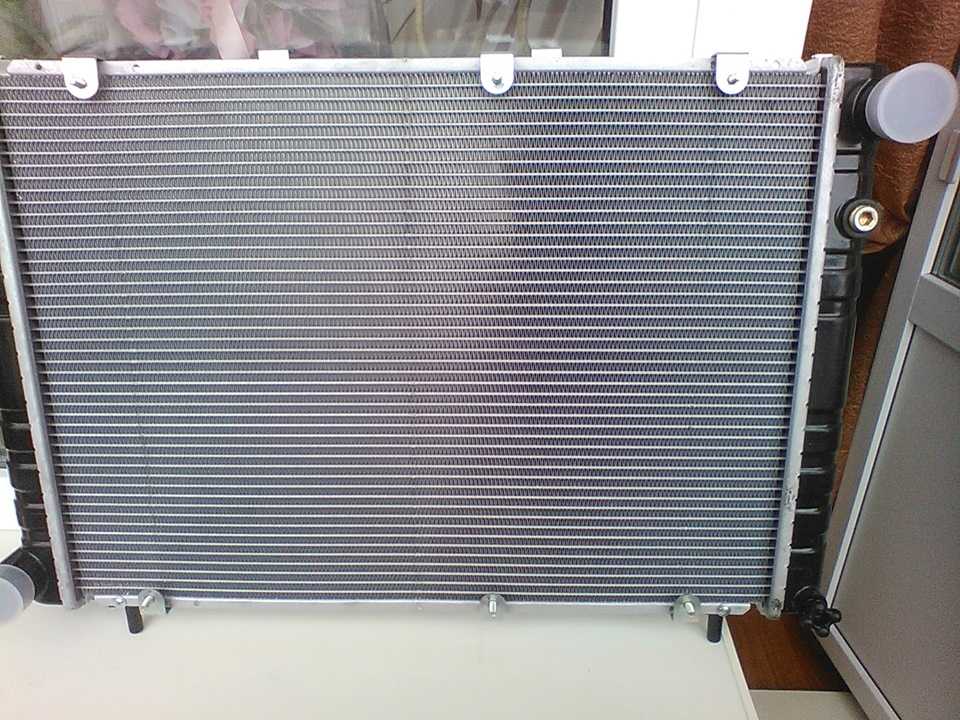

- Ставим уплотнитель на новый радиатор и собираем всё в обратной последовательности.
- После сборки заливаем ОЖ, заводим и внимательно осматриваем все стыки и соединения на предмет протечки ОЖ.
- Если протечек не обнаружено, ставим на место пластиковую нижнюю часть панели и бардачок.
Данная работа не занимает большого количества времени и не требует огромного опыта в ремонте автомобилей. Произвести ремонт можно как самому, так и с привлечением специалистов. Соблюдая вышеперечисленные рекомендации, можно качественно продиагностировать причину поломки, после чего замена радиатора отопителя не составит особого труда.
Зимой, печка автомобиля играет ключевую роль, она снабжает теплом салон автомобиля, тем самым обеспечивает комфортной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только приятная температура в салоне, но и безопасность, поскольку без нее у нас запотевают окна или покрываются инеем. Поломка печки зимой это, безусловно, неприятная проблема, которую надо решить в ближайшее время. Итак, рассмотрим конструкцию основного отопителя автомобиля газель.
Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус ОВУ; 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг
Чаще всего, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С наступлением холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.
Одна из самых распространенных проблем, когда печка работает, но перестает подавать теплый воздух, это проблема с тросом, тяга ослабляется или вовсе пропадает. Нужно подтянуть трос (поз. 19) что б при полном открытии, трос полностью открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не помогла, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его необходимо снять и прочистить
Замена помпы: инструкции для разных модификаций моторов «Газели»
После того как охлаждающая жидкость была слита, можно приступать к работе по демонтажу устройства:

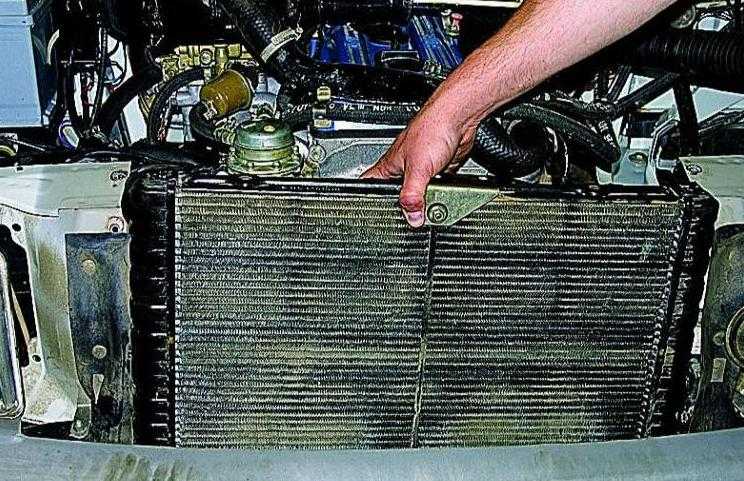

- Первым делом понадобится снять радиатор охлаждения.
- Далее, после того как откроется доступ к ГРМ, нужно будет открутить три болта шкива водяного насоса.
- Рекомендуется удерживать насос от проворачиваний длинным болтом или специальной лопаткой.
- Снять ремень привода насоса.
- После чего снять открученный шкив и отражатель.
- От корпуса помпы открутить штуцер патрубка, по которому подаётся тосол.
- Ослабить хомуты крепления и отсоединить все шланги и патрубки от механизма.
- После этого шестигранным ключом открутить четыре винта, которыми устройство крепится к корпусу двигателя.
- Под помпой располагается также ещё один болт крепления — его нужно открутить в последнюю очередь.
- Снять водяной насос.
- С места посадки устранить уплотнитель.
Монтаж нового насоса производится в обратной последовательности. Причём необходимо грамотно выставить отметки на шкиве и ролике, чтобы ремень ГРМ не порвался при первым же запуске двигателя.
Видео: замена водяного насоса своими руками
Для всех модификаций двигателей УМЗ и ЗМЗ на «Газелях» принцип замены помпы будет одним и тем же. Возможны отличия по месту расположения помпы, однако она всегда будет входить в состав ГРМ.
На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины. Однако для этого потребуется демонтировать переднее колесо.
Автомобиль нового поколения, на котором пересмотрено место монтажа помпы
Таким образом, для всех модификаций автомобилей «Газель» процесс замены помпы будет выглядеть примерно одинаково. Потребуется снимать приводные ремни и сливать охлаждающую жидкость из системы. При этом процедура сама по себе не считается сложной, замену водяного насоса может выполнить водитель, имеющий базовые навыки обслуживания своего автомобиля.

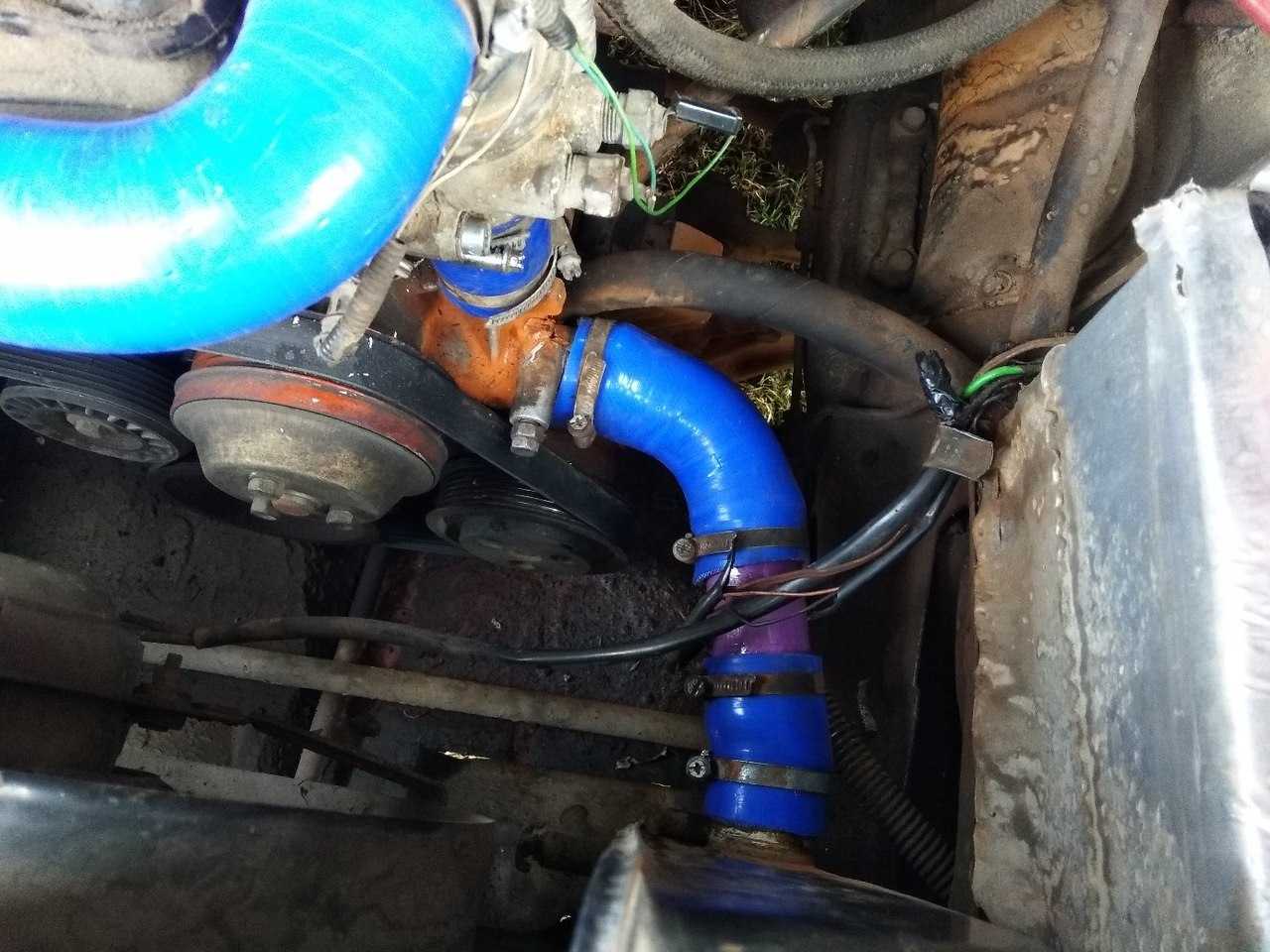

ГАЗ Газель White › Бортжурнал › Доработка ОЖ ЗМЗ 405
В промежутке недокапиталок отчитаюсь по доработке ож на долгострадающем ЗМЗ 405, решил махом улучшить его охлаждения и доработать потребность подогрева редуктора ГБО.
Таримся водопроводными цацками
Главный элемент будущей доработки
Выходом из ГБЦ решил разгрузить застой ОЖ, никаких аргонов и т.д. не писать, стоит дорого, времени тоже дорого, будет так, вкрутил штуцер на 18мм
Старый выход на печку из блока доработал, вварил муфту и вкрутил штуцер на 16мм
Попутно заварил подогрев дросселя, его не будет, причин много и обсасывать не имею желания
Доработал трубку обратки, тоже вварил муфту и позже вкрутил тройник на штуцера, один на 16мм, второй 18мм
Поставил аналог трёх ходового крана, байпас по Одесски, был снят с другой моей газели, отлично отработал два года
Попутно доработал корпус термостата, теперь не надо разбирать пол машины
Было три варианта термостатов на 70,82,87, поставил на 87
Собственно редуктор на своем обеспечении
А если коротко и ясно, подачу на печки из головы, подача на редуктор из блока, а сброс через тройник по заводскому.
Опережу страждущих на писанину, мол не будет нормально печка греть, не будет подпора циркуляции жидкости и т.д., проходимость редуктора по сравнению с печкой мизерна, сброс с печки идёт по старому направлению, сбоку лишь подсоединяется сам редуктор.
Не призываю никого не повторять, система будет тестироваться, кому надо подключить подогрев дросселя, можно запитать без переделок, преимущества полного отвода жидкостит прямо из самой ГБЦ, очень прилично разгружается по температуре и застою 4й цилиндр, также быстрый прогрев редуктора ГБО, в другом бортовике и машины запитывал редуктор из под термостата, но там хорошо запутывался в количестве и длине шлангов, а здесь все компактно.
Источник
Как снять вентилятор газель 406
Продемонстрируем для вас хитрый способ снятия и замены электромуфты включения вентиляторов без снятия радиатора в Газель Бизнес с двигателем 4216. Сразу стоит предупредить, что если у вас машина была битая и плохо вытянута, таким образом поменять электромуфту у вас не получится. Снимаем верхнею часть телевизора, снимаем ремень, откручиваем диффузор. Вытаскиваем штекер идущий на электромуфту. Откручиваем саму электро муфту (3 гайки под ключ на 13) подобраться к ним не сложно. Диффузор отодвигаем в сторону и достаём электро муфту вместо с вентилятором наверх. Вытаскиваем муфту между генератором и помпой. Снимаем вентилятор со старой муфты и ставим на новую. Собираем всё в обратной последовательности.
Видео замены электро муфты включения вентиляторов без снятия радиатора в Газель Бизнес:
Резерв видео по замене электромуфты включения вентиляторов в Газель 4216:
Такой способ замены занимаем гораздо меньше времени, чем если бы вы снимали радиатор, но есть свои трудности.
Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.
Снимать панель или нет
Отыскать руководство по эксплуатации для автомобиля ГАЗ 3110 не сложно даже в наше время. С его помощью можно выполнить ряд ремонтно-восстановительных работ, поменять множество деталей и узлов в сборе.
Если изучить это руководство, там вы найдёте и мануал о том, как выполняется замена радиатора отопителя в составе штатной печки ГАЗ 3110. Но основная проблема заключается в необходимости снимать всю панель в салоне. Задачу нельзя считать невыполнимой, но она требует много времени, усилий и стараний.
Ещё больше проблем и вопросов вызывает обратная сборка панели после замены радиатора. Кто-то неправильно выставляет зазоры, другие путают местами провода, патрубки и пр. В итоге появляются заметные и ощутимые проблемы с работой отопителя, обдув функционирует неправильно и пр.
Учитывая потенциальные сложности, многие даже не решаются самостоятельно поменять печной радиатор. Они обращаются за помощью в автосервисы, платят большие деньги и получают свою Волгу с уже заменённым радиатором.
Но если знать о нюансах замены, которая не требует снятия панели, можно сэкономить солидную сумму денег и провести работы своими руками. Замена без снятия панели объективно лучше и предпочтительнее схемы, предлагаемой в руководстве по эксплуатации и ремонту автомобилей ГАЗ 3110.
Демонтаж панели в ГАЗ-3110
Термостат ЗМЗ 406
Термостат с твердым наполнителем, двухклапанный, типа ТС-107-01, расположен в выходном патрубке головки цилиндров и соединен шлангами с насосом охлаждающей жидкости и радиатором.
Основной клапан термостата начинает открываться при температуре охлаждающей жидкости 78—82° С. При температуре 94° С он уже полностью открыт. При закрытом основном клапане жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя. При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.
Рис. 1. Работа термостата: А — термостат закрыт; В — термостат открыт
Отопитель кузова соединен параллельно с радиатором, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.
В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.Для поддержания оптимального температурного режима двигателя при отрицательных температурах окружающего воздуха необходимо закрывать облицовку радиатора чехлом.
Ни в коем случае нельзя снимать термостат. В холодное время года двигатель без термостата прогревается долго и работает при низкой температуре охлаждающей жидкости.
В результате ускоряется его износ, увеличивается расход топлива, происходит обильное отложение смолистых веществ в двигателе, а также не обеспечивается нормальная температура воздуха в кабине автомобиля.В теплое время года при отсутствии термостата большая часть охлаждающей жидкости будет циркулировать по малому кругу (через рубашку охлаждения двигателя), минуя радиатор.
В результате это приведет к перегреву двигателя.
Двигатель 406
1. Слить жидкость из системы охлаждения.
2. Отсоединить два шланга от патрубков крышки 1 корпуса термостата.
Отвернуть два болта 2 и снять крышку 1.
Если нужно снять корпус термостата, надо отсоединить провода от датчиков 5, ослабить затяжку хомутов 4 и, отвернув два болта 3, снять корпус термостата
3. Вынуть термостат 1 из корпуса 2
4. Установить новый термостат в обратном порядке.
Двигатель 402
1. Слить жидкость из системы охлаждения.
2. Отсоединить от крышки 6 корпуса термостата шланги 1 и 2, предварительно ослабив затяжку хомутов.
Если нужно снять корпус термостата, надо отсоединить от него шланг 3 и провод 4 от датчика температуры охлаждающей жидкости.
Отвернуть два болта 5 (второй болт снизу корпуса) и снять корпус термостата.
3. Отвернуть два болта 1 и снять крышку 2. Вынуть из корпуса термостат 3
4. Установить новый термостат в обратном порядке.
Замена термостата газели на Tama WV64MC82
Речь исключительно о термостате, устанавливаемом в двигателе ЗМЗ 406.3 (Волга и Газель), так как диаметры отверстий в корпусе термостата, расположение датчиков температуры, направление потока ОЖ в системе у двигателей различных авто отличается.
Многие сталкивались с проблемой, когда двигатель не прогревается до рабочей температуры или прогревается только под нагрузкой. Если летом, в жару, этого можно не заметить, то с приходом холодов это сразу ощущается. Особенно, проблема заметна когда транспорт используется в коммерческих целях, как газель в грузоперевозках, когда водитель находится в кабине продолжительное время и ощущает недогрев ДВС на себе.
Если на приборке есть индикатор температуры, то видно, что стрелка не в своем законном месте, а печка дует не таким горячим воздухом, как могла бы. Двигатель работает в неоптимальном температурном режиме, возможен увеличенный расход топлива, ухудшение тяги. Чтобы как-то поднять температуру, приходится закрывать радиатор: в случае сильных морозов — полностью, а когда теплеет — обратно приоткрывать, иначе при нагрузке начинает перегреваться.
Согласитесь, это лишние заботы.
Несколько лет замечал в сети информацию, об установке в газель термостата от иномарки, с восторженными отзывами о их четкой работе. Но сам все откладывал такую замену.
ЗМЗ-406.Замена распределительных валов
Схема установки и клеймения крышек распределительных валов
I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.
Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.
Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…
…и снимаем провода с двигателя.
Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.
Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.
Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…
…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.
ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)
Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)
Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).
Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).
Снимаем переднюю крышку головки блока цилиндров.
. и уплотнительную прокладку.
Шестигранным ключом «на 6» отворачиваем два винта…
…и снимаем верхний успокоитель верхней цепи.
Тем же ключом отворачиваем два винта крепления среднего успокоителя.
Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).
Снимаем средний успокоитель.
Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.
Снимаем звездочку с вала выпускных клапанов.
Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.
Снимаем эксцентрик привода топливного насоса…
…и звездочку вала впускных клапанов.
Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.
Снимаем переднюю крышку…
…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.
Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.
Окончательно отворачиваем болты и снимаем крышки.
Снимаем распределительный вал.
Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.
Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).
Распределительные валы впускных и выпускных валов взаимозаменяемые, но.
ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней
Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.
Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.
Карбюратор на «Газели» с 402 двигателем
Что касается системы питания, здесь использовался отечественный карбюратор «Пекар» модели К151. Это штатный элемент, коим укомплектовывались все 402-е двигатели. «Газель» не стала тому исключением.
- Расход топлива. С карбюратором К151 «Газель» тратила порядка 25 литров бензина, причем 92-го. Установка «Солекса» позволяет снизить данный параметр примерно на четверть.
- Работа двигателя. Как не пытались настраивать «Пекар» автомобилисты, мотор все равно работал неустойчиво. На холостых плавали обороты, при разгоне ощущались провалы. На «Солексе» таких проблем нет.
- Ресурс. К151 обладает малым ресурсом. Через 50 тысяч километров он приходил в негодность. Причем К151 не подлежал ремонту – попытки установить ремкомплект были тщетными. Мотор работал еще хуже. Кстати, К151 мог выйти из строя и раньше. Известная болезнь – заклинивание заслонки вторичной камеры. «Солекс» имеет вдвое больший ресурс и легко поддается ремонту.
Генератор «Газели» (402 двигатель)
Немного расскажем о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется 65-амперным генератором модели 1631.3701. Это трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится в действие он посредством ремня от шкива коленвала. Ротор вращается на шариковых подшипниках, что находятся в крышках. Стоит отметить, что смазка на вал ротора заложена на весь его срок службы. Внутри задней крышки имеется выпрямительный блок, что регулирует напряжение. Выпрямитель состоит из шести диодов, что установлены в подковообразные пластины. Данный генератор может выдавать ток от 12 до 14 Вольт. В статоре – две трехфазные обмотки, подключенные друг другу параллельно. Охлаждение – воздушного типа, через окна в крышке.
Конкретика
Уменьшенные шкивы помпы для змз На фото представлен, уменьшенный шкив помпы змз для двух ременных схем. Диаметр шкива – около 90 мм . Материал изготовления — алюминий. Как нетрудно догадаться, один для одно ременной схемы, другой для двух ременной. Здесь надо сказать еще об одном смешном моменте. «Волговоды и уазофилы» путаются в шкивах и схемах. Народ считает, что, если на шкиве место для одного ремня, это запчасть для одно ременной схемы. Хрен!! . Это шкив для двух ременной схемы. (змз 409, уаз патриот или хантер без кондиционера). Шкив с местом для двух ремней, это запчасть для одно ременной схемы (змз 409, уаз патриот с кондиционером). В прайс-листе обе запчасти называются – шкив помпы уменьшенный.
Принцип действия
Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.
Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.
Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.
