Диагностика ЭБУ

Для того чтобы понять, какой из датчиков или узлов повлиял на нестабильную работу мотора, стоит провести комплексную диагностику, бортовому компьютеру. Для этого потребуется кабель OBD II, планшет и портативный ПК, а также программное обеспечение.

Рекомендуется обратиться к профессионалам за помощью, которые быстро и качественно выполнят диагностические операции и устранят проблему.

Расшифровка кодов ошибок

Если автолюбитель, все же, решил самостоятельно устранить неисправность, то ему потребуется расшифровка кодов ошибок, которые выскочат на экран диагностического компьютера. Итак, рассмотрим, все коды ошибок и их расшифровку для двигателя УМЗ 4216:

DTC	Описание
Р0105	Некорректный сигнал датчика давления воздуха
Р0107	Низкий уровень сигнала с датчика давления воздуха
Р0108	Высокий уровень сигнала с датчика давления воздуха ,
Р0122	Низкий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка)
Р0123	Высокий уровень сигнала с датчика положения дроссельной заслонки (1 дорожка)
Р0112	Низкий уровень сигнала с датчика температуры воздуха
Р0113	Высокий уровень сигнала с датчика температуры воздуха
Р0115	Некорректный сигнал с датчика температуры охлаждающей жидкости
Р0117	Низкий уровень сигнала с датчика температуры охлаждающей жидкости
Р0118	Высокий уровень сигнала с датчика температуры охлаждающей жидкости
Р0130	Нет активности датчика кислорода № 1
Р0131	Низкий уровень сигнала с датчика кислорода № 1
Р0132	Высокий уровень сигнала с датчика кислорода № 1
Р0133	Датчик кислорода № 1 — медленный отклик
Р0135	Обрыв цепи нагревателя датчика кислорода № 1
Замыкание на землю цепи нагревателя датчика кислорода № 1
Замыкание на питание цепи нагревателя датчика кислорода № 1
Р0137	Низкий уровень сигнала с датчика кислорода № 2
Р0138	Высокий уровень сигнала с датчика кислорода № 2
Р0141	Обрыв цепи нагревателя датчика кислорода № 2
Замыкание на землю цепи нагревателя датчика кислорода Лг«2
Замыкание на питание цепи нагревателя датчика кислорода № 2
Р0201	Обрыв форсунки 1 цилиндра
Замыкание на землю форсунки 1 цилиндра
Замыкание на питание форсунки 1 цилиндра
Р0202	Обрыв форсунки 2 цилиндра
Замыкание на землю форсунки 2 цилиндра
Замыкание на питание форсунки 2 цилиндра
Р0203	Обрыв форсунки 3 цилиндра
Замыкание на землю форсунки 3 цилиндра
Замыкание на питание форсунки 3 цилиндра
Р0204	Обрыв форсунки 4 цилиндра
Замыкание на землю форсунки 4 цилиндра
Замыкание на питание форсунки 4 цилиндра
Р0217	Температура двигателя выше предельно допустимой
Р0219	Обороты двигателя выше предельно допустимых

Р0221	Предел диапазона разности 1 и 2 дорожки ДПДЗ
Р0222	Низкий уровень сигнала с датчика положения дросселя (2дорожка) j
Р0223	Высокий уровень сигнала с датчика положения дросселя (2дорожка) j
Обрыв первичной цепи топливного реле
Р0230	Замыкание на землю первичной цепи топливного реле
Замыкание на питание первичной цепи топливного реле
Р0301	Пропуски воспламенения в 1 цилиндре
Р0302	Пропуски воспламенения в 2 цилиндре
Р0303	Пропуски воспламенения в 3 цилиндре
Р0304	Пропуски воспламенения в 4 цилиндре
Р0327	Низкий уровень сигнала с датчика детонации
Р0339	Ошибка синхронизации датчика синхронизации КВ
Р0335	Обрыв датчика синхронизации КВ
Р0341	Ошибка синхронизации датчика фазы
Р0351	Обрыв катушки зажигания 1
Р0352	Обрыв катушки зажигания 2
Р0420	Низкая эффективность нейтрализатора ОГ
Обрыв цепи клапана продувки адсорбера
Р0443	Замыкание на землю цепи клапана продувки адсорбера
Замыкание на питание цепи клапана продувки адсорбера
Обрыв первичной цепи реле вентилятора охлаждения
Р0480	Замыкание на землю первичной цепи реле вентилятора охлаждения
Замыкание на питание первичной цепи реле вентилятора охлаждения
Р0501	Обрыв датчика скорости автомобиля
•	Неисправность регулятора холостого хода |
Р0505	Обрыв цепи регулятора холостого хода
Замыкание на питание цепи регулятора холостого хода
Р0563	Высокое бортовое напряжение
Р0562	Низкое бортовое напряжение
Р0603	Ошибка EEPROM блока управления
Р0604	Ошибка внешнего ОЗУ блока управления
Р0605	Ошибка внешнего ПЗУ блока управления (ROM1)
Р0606	Ошибка инициализации блока управления
Обрыв цепи лампы «CHECK ENGINE»
Р0650	Замыкание на землю цепи лампы «CHECK ENGINE»
Замыкание на питание цепи лампы «CHECK ENGINE»
Р1107	Низкий уровень сигнала с датчика барокоррекции
Р1108	Высокий уровень сигнала с датчика барокоррекции
Р1122	Низкий уровень сигнала с датчика положения педали акселератора (1 дорожка)

Условия самостоятельной очистки кода ошибки

После выполнения комплекса восстановительных мероприятий или для проверки корректности обнаружения ошибки необходимо выполнить несколько действий.

1. Если в результате глубокой проверки она не обнаружилась, то следует примерно четыре раза запустить/заглушить двигатель, каждый раз дать ему поработать на различных режимах 20–30 секунд. Этого достаточно для восстановления штатного функционирования ЭБУ автомобиля.
2. Если ошибка устранена, то автоматическая перезапись архива памяти происходит примерно через 40 запусков. Такое увеличение длительности необходимо для тщательного анализа электроникой изменившейся ситуации и записи ее нового алгоритма в память устройства.
3. Воспользоваться принудительным способом очистки памяти. Он подходит для недопущения случаев повторного ложного обнаружения.
4. Отключить аккумуляторную батарею на 15–20 минут. За это время полностью разрядится конденсатор, при включении программа перезапускается с соблюдением заводских настроек.

Ошибка Р0141: что обозначает, причины, признаки, как исправить

Дополнительные комментарии для устранения ошибки P0036

Многие автомобили с большим пробегом (как правило, более 150 000 километров) имеют кратковременные проблемы с датчиками, которые обычно возникают при запуске двигателя или длительной нагрузке на трансмиссию. Часто если загорается индикатор Check Engine, но автомобиль продолжает работать нормально, систему OBD-II можно перезапустить и проблема будет решена

Именно поэтому важно проверять наличие кода ошибки с помощью сканера и очищать код с памяти компьютера перед выполнением каких-либо ремонтных работ

Ошибка заносится в память ЭБУ при следующих условиях:

1. Двигатель работает

2. Система самодиагностики ЭБУ определила отсутствие нагрузки в цепи.

3. После возникновения неисправности прошло два драйв-цикла.

1. Подключаем сканер, запускаем двигатель, проверяем наличие ошибок в памяти.

2. Если ошибка присутствует, то глушим двигатель, отстыковываем колодку проводки от ДДК, включаем зажигание и мультиметром или пробником проверяем наличие напряжения на клемме «В» колодки проводки.

3. Если ошибка отсутствует – проверяем целостность электрических цепей, отсутствие повреждений, правильность стыковки колодок, надежность соединения контактов, целостность уплотнений.

4. Если напряжения на клемме «B» колодки проводки не присутствует — оборвана цепь питания нагревателя. Восстановить цепь.

5. Если напряжения на клемме «В» колодки проводки присутствует, то подключить мультиметр между контактом «D» колодки и массой. Если оно менее 1В то оборвана цепь управления нагревателем или неисправность контроллера. И если напряжение более 1В измеряем сопротивление между контактами «В» и «D» УДК.

6. Если сопротивление более 1КОм то неисправен сам датчик, если менее 1 КОм то неисправен ЭБУ.

ЭБУ достаточно дорогой узел, поэтому прежде чем принимать решение по его замене, целесообразно использовать подменный. И только убедившись, что виноват именно ЭБУ, его заменить.

Ряд 1-зонд 2: обрыв электрической цепи подогрева

Автомобили с инжекторной системой впрыска топлива используют датчики кислорода (лямбда-зонды) с подогревом, которые устанавливаются в системе выпуска отработавших газов до и после каталитических нейтрализаторов. С помощью кислородных датчиков электронный блок управления определяет количество содержания кислорода в выхлопных газах. Эта информация используется для регулировки топливной системы, чтобы поддерживать соотношение воздух / топливо 14,7:1.

Ошибка OBD P0036 сообщает о проблеме с подогревом датчика кислорода, который располагается за катализатором и относится к первому цилиндру. Нормальная рабочая температура нагреваемого кислородного датчика (HO2S) составляет от 350 до 850°C (от 662 до 1562°F). Нагреватель лямбда-зонда значительно сокращает количество времени, необходимое для активации системы управления подачей топлива. Управление подогревом лямбда-зонда осуществляется с помощью ЭБУ или другого блока управления (в зависимости от модели автомобиля). При возникновении проблемы вы не заметите никаких заметных симптомов, кроме горящей лампы Check Engine на приборной панели. Датчики, расположенные за катализатором, не влияют на регулирование соотношения воздух/топливо, поэтому на работу двигателя это никак не скажется. Они необходимы только для регулирования экологичности двигателя.

Причины ошибки P0036:

Проверьте всю цепь ведущую к датчику на наличие обрывов или окислов соединений. Так же снимите сам лямбда-зонд и осмотрите его внешне (не должно быть видимых повреждений). Возьмите омметр и проверьте сопротивление нагревательного элемента датчика: значение не должно быть 0, иначе нагревательный элемент неисправен и требуется замена лямбда-зонда. Проверьте питание для нагревательного элемента: при повороте ключа зажигания должно “приходить” 12 вольт на нагрев. Если проводку вы проверяли и с ней все в порядке, а питания нет, значит проблема в блоке управления.

Дополнительные комментарии для устранения ошибки P0343

Ошибка P0343 обычно появляется в автомобилях марки Chevrolet, Kia, Volkswagen и Hyundai, как правило, 2003—2005 годов выпуска. Также следует отметить, что вместе с кодом ошибки P0343 могут появляться другие коды ошибок, связанные с датчиком положения распределительного вала.

Нужна помощь с кодом ошибки P0343?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7 (499) 394-47-89

Наиболее часто встречающиеся причины отказа датчика фаз у автомобиля семейства ВАЗ с инжекторной системой двигателя.

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзину ЭБУД , который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз

— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка (Check engine)) . В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Источники

• https://elm3.ru/diagnostika/oshibka-p0343
• https://autovaz-2114.ru/electrical-equipment-in-the-car/oshibki-datchika-faz-na-vaz-2114-vyyavlyaem-neispravnosti-proveryaem-i-zamenyaem-datchik/
• https://moto163.ru/avto-lada-drugoe/oshibka-r0343.html
• https://AutoNevod.ru/obd2-codes/p0343
• https://kodyoshibok03.ru/kod-oshibki-p0343-kalina/
• https://GlKey.ru/avto-lada-drugoe/oshibka-datchika-raspredvala.html
• https://akkord-avto.ru/remont/p0343-niva-shevrole.html
• https://autobryansk.info/vysokij-signal-datchika-faz.html
• https://ru.courageforkids.org/p0343-150
• https://kalina-2.ru/remont-vaz/pomenjal-datchik-faz-oshibka-vse-ravno-gorit

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

Как прочитать ошибки

Для того чтобы считать ошибки необходимо подключиться к портативному или планшетному ПК, а другим концом кабеля к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

Диагностика и ремонт блока управления.

• Кабель K-line.
• Ноутбук или планшет.
• Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: Open Diag Free, Tyranus Daewoo Scanner, Диагностика ЭСУД (KWP_D) и Chevrolet Explorer v1.7.

Как устранять ошибку P0336?

Вот пошаговое руководство, как профессиональный автомеханик будет диагностировать код неисправности P0336. Вы можете выполнить эти шаги самостоятельно.

Подключите автомобильное зарядное устройство

Прежде чем начать диагностику кода P0336, убедитесь, что автомобильное зарядное устройство подключено. Это необходимо для того, чтобы аккумулятор не разряжался, что может привести к появлению дополнительных кодов неисправностей.

Подключите OBD2 сканер

Сканер OBD II — это инструмент для диагностики и сканирования, который считывает информацию, содержащуюся в коде неисправности. Сканер может быть двух типов — обычное устройство для чтения кодов ошибок или для расширенного сканирования.

Мы рекомендуем пользоваться расширенным сканером, поскольку он может также записывать данные.

Подключите сканер к диагностическому порту OBD2 и считайте все сохранённые коды неисправностей и данные стоп-кадра (если есть). Эта информация может помочь, если неисправность окажется прерывистой.

Визуальный осмотр

Начните с визуального осмотра всех связанных жгутов проводов и разъемов

Обратите внимание на провода, датчики, разъёмы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью гидроусилителя руля. Известно, что жидкости на основе нефти разъедают защитную изоляцию проводки и приводят к коротким замыканиям или разрывам в цепи и, возможно, к появлению P0336

Проверка сопротивления датчика

Обычно на датчике должно быть три провода — плюс, земля и сигнал на ЭБУ. Это базовая схема. Могут быть и другие цепи выходного сигнала, поэтому посмотрите схему проводки для вашего автомобиля. Используя мультиметр, проверьте их.

Большинство автомобилей используют напряжение 5 вольт. Если эталонное напряжение и цепь заземления соответствуют спецификации, перейдите к следующему шагу.

Отсоедините электрический разъем от ДПКВ и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления датчика не соответствуют спецификации производителя. Если все значения сопротивления цепи ДПКВ соответствуют документации производителя, перейдите к следующему шагу.

Проверка осциллографом

Подсоедините датчик коленвала. Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута проводов ДПКВ, а отрицательный провод — к заземлению ДПКВ. Выберите соответствующую настройку напряжения на осциллографе и включите его.

Когда трансмиссия находится в парковочном или нейтральном положении, а двигатель работает на холостом ходу (или проворачивается), наблюдайте форму сигнала на осциллографе. Сосредоточьтесь на неожиданных пиках или сбоях в волновой форме сигнала.

Если вы заметили пики, осторожно пошевелите жгут проводов и разъем датчика, глядя на форму сигнала. Попытаётесь определить, является ли проблема слабым соединением или неисправным ДПКВ

Также обращайте внимание на отсутствующие блоки напряжения в форме сигнала. Это может означать износ или повреждение зубчатого шкива коленвала. Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости

Если форма сигнала нормальная, перейдите к следующему шагу

Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости. Если форма сигнала нормальная, перейдите к следующему шагу.

Снова подключите измерительные провода осциллографа к тем же цепям на разъёме ЭБУ и наблюдайте форму сигнала. Если обнаружены изменения в форме сигнала, относительно того, когда измерительные провода были подключены рядом с датчиком, значит есть обрыв цепи или замыкание между разъемом ДПКВ и разъёмом блока управления. Если форма сигнала здесь такая же, как у разъема датчика коленвала, перейдите к следующему шагу.

Проверка проводки

Отсоедините разъёмы от всех соответствующих контроллеров и начните тестирование отдельных цепей с мультиметром. Неотключение может привести к повреждению ЭБУ. Замкнутые или разомкнутые цепи должны быть отремонтированы или заменены.

Если обрывов и замыканий не обнаружено, значит есть дефект в прошивке блока управления.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0336 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi
• BMW
• Buick (Бьюик Парк Авеню)
• Cadillac
• Chery (Чери Амулет)
• Chevrolet (Шевроле Авео, Камаро, Каптива, Круз, Лачетти, Тахо, Траверс)
• Citroen (Ситроен С3, С4, С5)
• Daewoo (Дэу Матиз)
• Dodge (Додж Нитро)
• Ford (Форд Мондео, Транзит, Фокус, Фьюжн)
• Honda (Хонда Аккорд, Стрим, Фит, Цивик)
• Hummer H2
• Hyundai (Хендай Гетц, Гранд Старекс, Н1, Санта фе, Элантра, ix35)
• Isuzu
• Kia (Киа Оптима, Пиканто, Сид, Соренто, Спортейдж)
• Land Rover (Ленд Ровер Фрилендер)
• Mazda (Мазда RX-8)
• Mercedes (Мерседес w211)
• Mitsubishi (Митсубиси Паджеро, L200)
• Nissan (Ниссан Патфайндер, Х-Трейл)
• Opel (Опель Антара, Астра, Инсигния)
• Peugeot (Пежо 206, 207, 307, 308, 407, Партнер)
• Pontiac (Понтиак Бонневиль, Гранд АМ)
• Porsche (Порше Кайен)
• Rover
• Ssangyong (Саньенг Актион, Кайрон)
• Toyota
• Volvo (Вольво xc90)
• ВАЗ 2107, 2110, 2112, 2114, 2115
• Газель Бизнес, Камминз, Некст, Соболь, ЗМЗ 405, УМЗ 4216
• Лада Гранта, Калина, Нива, Приора
• Уаз

С кодом неисправности Р0336 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0017, P0131, P0137, P0302, P0303, P0335, P0337, P0338, P0339, P0441, P2105.

• Ошибки водителя 4 уровня ошибок анализ рекомендации



• Ошибка вольво 3f91 реле топливного насоса



• Температура двигателя вольво хс70



• Рабочая температура мазда 626



• Веста передний бампер схема

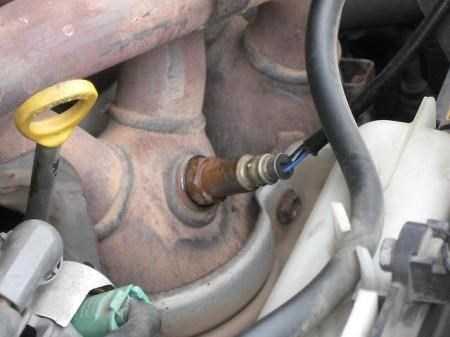

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Как определить неисправность лямбда зонда рассказывается на видео:

Вывод

Определить, почему на Газель Бизнес с двигателем УМЗ 4216 моргает «Check Engine» и появилось троение достаточно просто. Для этого стоит провести комплексную диагностику электронного блока управления и расшифровать коды ошибок. Если Это ничего не дало, то проблему стоит искать в образовании воздушно-топливной смеси или системе зажигания.

В процессе эксплуатации автомобиля ГАЗель Бизнес и Соболь Бизнес ЭБУ МИКАС 12.3 двигателя УМЗ-42164 Евро-4 проводит мониторинг исправности систем управления двигателем по косвенным признакам. Обязательным условием проведения подобного мониторинга является исправность датчиков, задействованных в соответствующей цепи управления.

При диагностике топливной системы автомобиля ГАЗель Бизнес и Соболь Бизнес ЭБУ МИКАС 12.3 может выставлять излишнее обогащение или обеднение смеси по значению среднего коэффициента коррекции топливоподачи. Коды ошибок Р0171 (слишком обеденная смесь) или Р0172 (слишком обогащенная смесь) могут выставляться, если среднее значение коэффициента коррекции топливоподачи находится выше 1,30 или ниже 0,70 в течение 100 секунд.

Во время работы двигателя УМЗ-42164 Евро-4 указанная проверка выполняется постоянно. При условии, что система работает с замкнутой обратной связью по лямбда-зонду с активным алгоритмом коррекции и периодом переключения лямбда-зонда более 0,1 Гц. Обязательным условием проведения теста является отсутствие ошибок датчиков кислорода, давления, положения дроссельной заслонки и нагревателя датчика кислорода.

Схема подключения ЭБУ МИКАС 12.3, каталожный номер 42164.3763001, к электронной системе управления двигателя УМЗ-42164 Евро-4 на ГАЗель Бизнес и Соболь Бизнес.

В процессе работы двигателя УМЗ-42164 Евро-4 ЭБУ МИКАС 12.3 контролирует наличие пропусков воспламенения в каждом из цилиндров двигателя. Детектирование пропусков воспламенения выполняется методом измерения углового ускорения коленчатого вала. Зависящего от момента, реализованного в рабочем ходе каждого из цилиндров.

Пропуски зажигания детектируются по фактору неравномерности, который для цилиндра с пропусками зажигания выше предопределенного значения. При этом суммарный фактор неравномерности по всем цилиндрам не должен превышать пороговое значение.

При обнаружении пропусков зажигания фиксируются коды ошибок Р0301-Р0304. Соответствующие пропускам зажигания в 1, 2, 3 и 4-м цилиндрах двигателя УМЗ-42164 Евро-4. Проверка наличия пропусков зажигания выполняется каждые 50 циклов работы двигателя при условии, что:

— Напряжение питания ЭБУ МИКАС 12.3 находится в допустимых пределах (5-16 В). — Температура охлаждающей жидкости превышает 80 градусов. — Обороты двигателя УМЗ-42164 Евро-4 находятся в диапазоне 600-4200 об/мин. При этом нет режимов принудительного холостого хода и ускорения. — Кроме того, при наличии датчика неровной дороги измеряемый им уровень колебаний кузова не должен превышать 1 g.

По количеству пропусков зажигания ЭБУ МИКАС 12.3 выделяет две ситуации.

1. В случае если за 50 циклов анализа пропусков зажигания обнаружено более 4 циклов с пропусками, ситуация детектируется как «опасная для токсичности». Несоответствие заявленным нормам выбросов.

Читать также: Мотоциклетные перчатки без пальцев

2. В случае если за 50 циклов анализа обнаружено боле 40 циклов с пропусками, ошибка является «опасной для нейтрализатора». Эксплуатация двигателя при наличии пропусков зажигания, опасных для нейтрализатора, может привести к выходу нейтрализатора из строя или снижению его эффективности.

В зависимости от ситуации отличается и индикация на приборной панели. При обнаружении пропусков воспламенения, опасных для токсичности, контрольная лампа приборной панели горит постоянно. Если частота пропусков воспламенения опасна для нейтрализатора, контрольная лампа мигает с периодом 1 секунда.

Реакция ЭБУ МИКАС 12.3 системы управления двигателя УМЗ-42164 Евро-4 зависит от ее настроек. При наличии пропусков воспламенения в количестве, опасном для нейтрализатора, и при разрешенной опции «выключение форсунок при пропусках зажигания» ЭБУ МИКАС 12.3 выключает топливоподачу в неисправный цилиндр.

В случае если разрешена опция «выключение Л-регулирования при пропусках воспламенения» отключается регулирование по датчику кислорода. Кроме того, ЭБУ МИКАС 12.3 ведет учет времени работы двигателя с пропусками зажигания.
