Как проверить лямбда-зонд своими руками?

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Лямбда-зонд представляет собой датчик концентрации кислорода. Механизм позволяет оценить объём кислорода, который не успел сгореть. Устройство располагается в выпускном коллекторе перед катализатором. Сигнал этого датчика поступает в электронный блок управления системы впрыска топлива. Данный блок оптимизирует состав горючей смеси, контролируя подачу топлива в цилиндры двигателя. Необходимость в лямбда-зонде возникает из-за жёстких экологических норм, распространяемых на автомобили. Оптимальный состав смеси топлива и воздуха — 14,7 части воздуха и 1 часть топлива. Этим показателем обусловлена эффективность сгорания топливовоздушной смеси.

Устройство внешне не напоминает необходимую деталь, но довольно часто у автовладельцев возникают проблемы в двигателе

Поэтому важно знать, как проверить лямбда-зонд мультиметром

Как осуществляется проверка?

Подключите осциллограф к сигнальному проводу, как его найти вы уже знаете.

Заведите автомобиль и прогрейте его до 60 – 700С. За это время прогреется О2-датчик и включился режим обратной связи.

Уже по мере прогрева на приборе будет видно, как лямбда зонд генерирует небольшой ток в пределах 1 вольта.

По мере прогрева лямбды уровень напряжение будет расти (тоже в пределах до 1В), и по мере выхода на рабочую температуру до 300 – 400 0С она начинает свои осцилляции.

На прогретом двигателе выйдите на режим 2500 – 3000 оборотов в минуту, если лямбда исправна на приборе появится такая диаграмма.

При резком опускании газа смесь должна какое-то время обогащаться, на диаграмме это выглядит так.

На холостых оборотах смесь сначала переходит в режим бедной.

А затем переходи в режим неуверенных осцилляций.

Итак, проверяется:

1. Время прогрева — через сколько лямбда выходит на рабочий режим;
2. На оборотах двигателя 2000 – 3000, проверяется вот такая картина.

Если на графике видно, что лямбда зависла в нижнем или верхнем положении, т.е. дает постоянно низкий или высокий уровень сигнала, то это значит, что датчик кислорода нужно менять. Но при условии, что двигатель прогрет, а внешний осмотр дал положительный результат.

Если вы наблюдаете такую картину, как показано ниже, то, скорее всего, лямбда зонд вышел из строя в результате перегрева.

Как проверить лямбда зонд на работоспособность своими руками

Чтобы проверить датчик своими руками, подойдут такие способы:

• внешний осмотр;
• с применением мультиметра;
• с помощью осциллографа;
• метод прогрева зонда;
• через бортовую систему.

Рассмотрим варианты поподробнее.

Внешний осмотр

Сначала надо проверить исправность каждого провода, ведущего к устройству. Проверка выполняется путем легкого расшатывания проводников в разные стороны. При повреждении слоя защитной изоляции выходной сигнал исказится, поступит с перебоями.

Далее обратите внимание на корпус. Оцените состояние контактов

Датчик ничем не прикрыт, поэтому на него постоянно попадает вода, окисляющая контакты. Для получения достоверных результатов рекомендуем открутить изделие и посмотреть на внешний вид защитной трубки.

Мультиметр

Чтобы проверить сигнал, который передает лямбда зонд автомобиля, мастера обычно пользуются омметром и вольтметром. Но есть универсальный тестер, не требующий использования двух устройств одновременно – мультиметр. Для диагностики состояния накальной спирали нужно отключить разъемы 3 и 4 (обычно это белый и коричневый провода), а затем подсоединить их концы к зажимам. Деталь считается исправной, если спираль выдает сопротивление минимум 5 Ом.

При полном отсутствии напряжения выполните прозвон всех проводов, идущих к реле от выключателя системы зажигания.

Осциллограф

Осциллограф позволяет определить параметры чувствительности датчика путем демонстрации графика изменений. Для проверки работы нужно прогреть двигатель, а затем посмотреть на вольтаж сигналов. Нормальный диапазон – от 0.1 до 0.9 В. Количество изменений, зарегистрированных осциллографом, не должно превышать 8-9. Меньшее количество свидетельствует о медленном отклике датчика, из-за чего его надо заменить.

Прогрев зонда

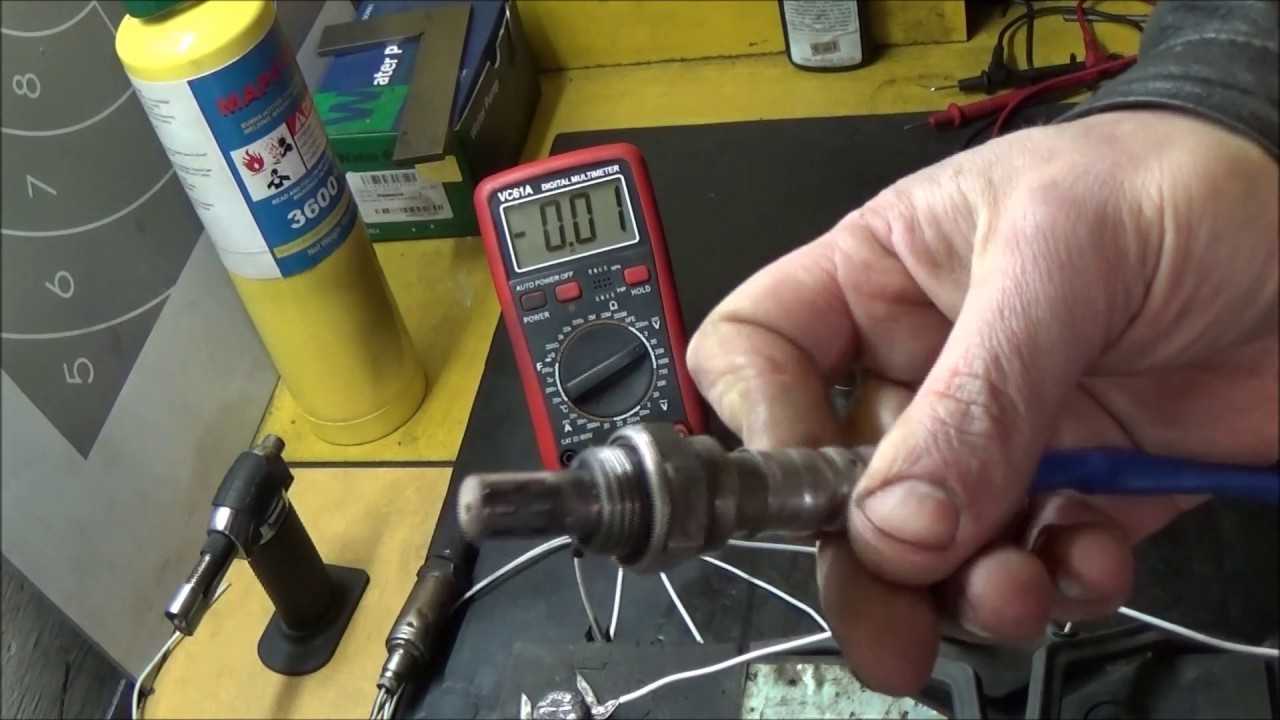

Еще один интересный способ – запускаем двигатель, делаем ему подогрев 5-10 минут, а затем жмем педаль газа и удерживаем обороты на уровне трех тысяч в минуту. Удерживать газ в таком положении надо три минуты. За это время он нагреется. Проверяем напряжение. Допуск – 0.2-1 В. Интенсивность включения датчика – 1 раз в секунду. Если включение отсутствует, а на тестере показано напряжение 0.4-0.5 В, зонд подлежит замене.

Бортовая система

К сервисному порту автомобиля подключаем диагностический сканер. Проверяем количество ошибок, сохраненных в интегрированной памяти. У каждого производителя есть свой список обозначений кодов ошибок, поэтому выведенный список неисправностей сверяем с сервисной таблицей вашей марки. Простой и быстрый способ оценки состояния датчика кислорода.

Зачем в автомобиле нужен лямбда-зонда, место расположения

Лямбда-зонд необходим для измерения коэффициента содержания кислорода в горючей смеси. Он устанавливается всегда в районе приемной трубы до катализатора и измеряет объем несгоревшего кислорода в продуктах сгорания. Эта информация позволит ЭБУ готовить оптимальную смесь.

Наиболее эффективно сгорает смесь, в которой содержится 14,7 частей воздуха и одна часть топлива. Это оптимальные показатели, если кислород присутствует в больших количествах, то смесь бедная, если воздуха меньше, то богатая.

Сгорание богатой смеси менее эффективно – можно наблюдать снижение мощности, повышенный расход топлива.

Так как моторы в автомобилях функционируют на совершенно разных режимах, то оптимальное соотношения воздуха и топлива может не соблюдаться. Для контроля качества смеси в системах питания применяют кислородные датчики.

На основе сигналов от лямбды ЭБУ может оценить качество смеси. Если обнаружены показатели, которые не соответствуют нормам, смесь корректируется.

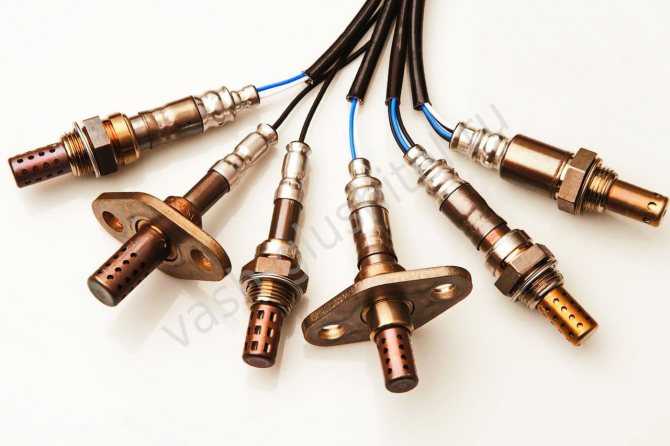

Виды кислородных датчиков

Кроме лямбда-зондов из циркония, которые наиболее популярны, применяются также изделия других типов.

Датчик из титана

Этот тип кислородных устройств обладает чувствительным элементом, выполненным из прочнейшего материала — диоксид титана. Рабочий температурный режим данного устройства измеряется от 700°C. Этим устройствам не требуется атмосферный воздух, поскольку в основе принципа их действия лежит преобразование напряжения на выходе, в соответствии с концентрацией кислорода в выхлопных газах.

Виды кислородных датчиков

Широкополосный кислородный элемент

Это усовершенствованная модификация. В ее состав входит циркониевый датчик, схема которого дополнена закачивающим элементом. Контроллер из циркония обеспечивает измерение концентрации кислорода в отработанных газах, осуществляя фиксацию напряжения, которое вызвано разностью потенциалов. Затем выполняется сравнение показаний с эталонным значением (450мВ), и, при обнаружении отклонений, начинает подаваться ток, способствующий закачиванию ионов кислорода из выхлопных газов. Это производится до того момента, пока значение напряжение не сравняется с эталоном.

Циркониевый датчик

Циркониевый датчик производит сравнение содержания кислорода в системе выпуска отработавших газов с эталонным атмосферным газом, который содержится во внутренней камере. Отработавшие газы проходят над непроницаемой керамической наружной поверхностью датчика из диоксида циркония.

Эталонный атмосферный газ содержится во внутренней камере датчика. С обеих сторон керамической секции имеются электроды. Блок управления использует сгенерированное напряжение для определения топливовоздушного отношения. Бедная смесь (λ > 1). Богатая смесь (λ

Почему используется именно диоксид циркония? Диоксид циркония ZrO₂ — это бесцветные кристаллы, с высокой температурой плавления, что является значительным преимуществом при использовании под воздействием высоких температур выхлопных газов.

Внимание! Температура плавления оксида циркония: 2715°C

Название ИЮПАК: Zirconium(IV) oxide, Zirconium dioxide.

Этот оксид металла применяется также в стоматологии для изготовления зубных протезов. Но в большей степени повлияло на использование оксида циркония в кислородном датчике это ещё одно его полезное свойство. Диоксид циркония при нагревании проявляет свойства твёрдого электролита и проводит ионы кислорода. Это свойство используется в выхлопных системах автомобилей, а также в промышленности в анализаторах кислорода и в топливных элементах.

Чтобы ответить на вопрос какой лямбда зонд выбрать, выясним какие бывают типы лямбда зондов, как работают и как диагностируются.

Строение циркониевого лямбда-зонда

1. Выпускная труба;
2. Корпус датчика/электрический контакт;
3. Керамический элемент;
4. Контакты;
5. Опорное значение воздуха (эталонный воздух);
6. Электроды;
7. Пористое защитное покрытие.

Блок управления (ЭБУ) постоянно регулирует топливо-воздушное соотношение. Правильное значение лямбда зонда: (λ =1 ).

Оптимальная работа кислородного датчика зависит от температуры керамики, в свою очередь оптимальная температура керамики должна быть выше 350 0 С

Для ускорения достижения рабочей температуры кислородные датчики оснащены нагревательным элементом.

Как своими руками проверить лямбда-зонд на работоспособность

Чтобы проверить датчик своими руками подойдут такие способы:

• внешний осмотр;
• с применением мультиметра;
• с помощью осциллографа;
• метод прогрева зонда;
• через бортовую систему.

Рассмотрим варианты поподробнее.

Внешний осмотр

Сначала надо проверить исправность каждого провода, ведущего к устройству. Проверка выполняется путем легкого расшатывания проводников в разные стороны. При повреждении слоя защитной изоляции выходной сигнал исказится, поступит с перебоями.

Далее обратите внимание на корпус. Оцените состояние контактов

Датчик ничем не прикрыт, поэтому на него постоянно попадает вода, окисляющая контакты. Для получения достоверных результатов рекомендуем открутить изделие и посмотреть на внешний вид защитной трубки.

Мультиметр

Чтобы проверить сигнал, который передает лямбда-зонд автомобиля, мастера обычно пользуются омметром и вольтметром. Но есть универсальный тестер, не требующий использования двух устройств одновременно– мультиметр. Для диагностики состояния накальной спирали нужно отключить разъемы 3 и 4 (обычно это белый и коричневый провода), а затем подсоединить их концы к зажимам. Деталь считается исправной, если спираль выдает сопротивление минимум 5 Ом.

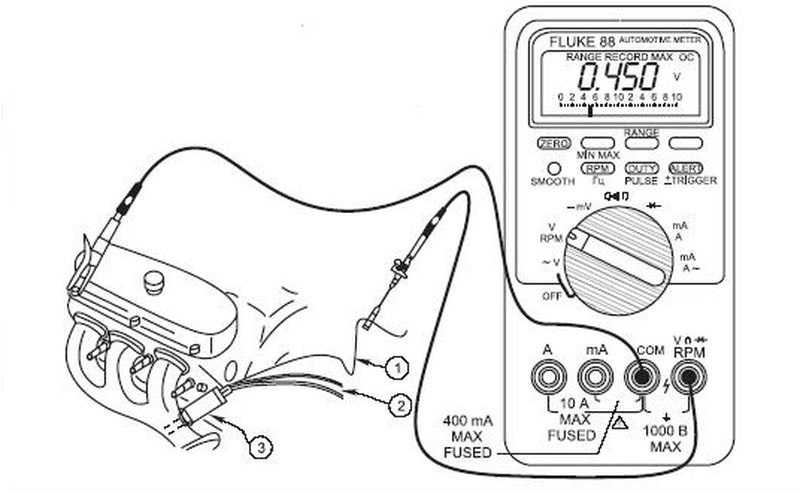

Подклчение мультиметра к датчику кислородаю. 1. Сигнальный провод. 2. Провода нагревателя. 3. Датчик.Подклчение мультиметра к датчику кислородаю. 1. Сигнальный провод. 2. Провода нагревателя. 3. Датчик.

Подключение мультиметра к датчику кислорода.1. Сигнальный провод.2. Провода нагревателя.3. Датчик.

При полном отсутствии напряжения выполните прозвон всех проводов, идущих к реле от выключателя системы зажигания.

Осциллограф

Осциллограф позволяет определить параметры чувствительности датчика путем демонстрации графика изменений. Для проверки работы нужно прогреть двигатель, а затем посмотреть на вольтаж сигналов. Нормальный диапазон– от 0.1 до 0.9 В. Количество изменений, зарегистрированных осциллографом, не должно превышать 8-9. Меньшее количество свидетельствует о медленном отклике датчика, из-за чего его надо заменить.

Прогрев зонда

Еще один интересный способ– запускаем двигатель, делаем ему подогрев 5-10 минут, а затем жмем педаль газа и удерживаем обороты на уровне трех тысяч в минуту. Удерживать газ в таком положении надо три минуты. За это время он нагреется. Проверяем напряжение. Допуск– 0.2-1 В. Интенсивность включения датчика– 1 раз в секунду. Если включение отсутствует, а на тестере показано напряжение 0.4-0.5 В, зонд подлежит замене.

Бортовая система

К сервисному порту автомобиля подключаем диагностический сканер. Проверяем количество ошибок, сохраненных в интегрированной памяти. У каждого производителя есть свой список обозначений кодов ошибок, поэтому выведенный список неисправностей сверяем с сервисной таблицей вашей марки. Простой и быстрый способ оценки состояния датчика кислорода.

Замена лямбда-зонда и обманки лямбда-зонда

« Назад 06.09.2016 12:25

Эффективная работа выхлопной системы любого автомобиля невозможна без наличия в ней катализатора. Именно данная часть системы отвечает за уменьшение уровня содержания токсинов в выхлопных газах, которые «покидают» транспортное средство. Своего рода «правой рукой» катализатора является лямбда-зонд, отвечающий за измерение уровня содержания кислорода в газах. Сегодня все чаще в выхлопных системах устанавливают два кислородных датчика – не только перед катализатором, но и после него. В первом случае лямбда-зонд выполняет базовую функцию по измерению уровня кислорода в отработавших газах, во втором – сигналы с датчика позволяют корректировать состав топливной смеси. Вне зависимости от количества кислородных датчиков они являются крайне чувствительными элементами, которые могут выйти из строя в результате воздействия вредных присадок, которые могут содержаться в не совсем качественном топливе.

Грамотно проведенная с помощью осциллографа проверка лямбда-зонда, позволяет установить – в каком состоянии находится датчик и нужна ли ему замена. Если замена лямбды неизбежна, даже имея начальные сведения об особенностях проведения данных работ, лучше доверить их опытным специалистам, которые с помощью современного диагностического оборудования выяснят не только наличие неисправностей в работе лямбда-зонда, но и во всей выхлопной системе.

На сегодняшний день лямбда-зонды могут быть разделены на два типа по принципу действия. В первом случае имеет место быть электрохимический принцип действия, считающийся самым распространенным, во втором – резистивный. Учитывать данные особенности следует в случае, если необходима замена лямбды, и Вы решили провести работы своими силами.

Многими специализированными сервисными центрами, которые готовы предложить услугу по тюнингу выхлопной системы и ее ремонту с использованием новейших технологий, может быть проведена не только замена лямбда-зонда, но и работы по установке обманки датчика. Электронная обманка лямбда-зонда представляет собой модуль, в котором заложена схема работы конкретно взятого катализатора. Примечательно, что схема работы катализатора составляется на основе данных о режиме работы двигателя, о чем знать рядовой обыватель не может априори.

Цель установки обманки проста – эмулировать работу катализатора. Сразу же стоит уточнить, что эмулятор лямбда зонда или как его именуют обманка лямбда-зонда, может быть установлен только при условии замены катализатора на пламегаситель. При установке обманки лямбды, никакого перепрограммирования работы выхлопной системы не требуется, что также положительно отражается на стоимости услуги. Даже если будет установлена обманка, проверка лямбды должна быть проведена на специализированном оборудовании опытными специалистами, знающими тонкости процесса.

К примеру, обманка лямбда зонда может быть не только электронной, но и механической, что следует учитывать, проводя подключение лямбда зонда или обманки. Помимо прочего следует учитывать и тот факт, что электронные модификации обманки лямбда зонда не слишком эффективны при работе на автомобилях с механической коробкой передач. Поэтому в данном случае следует либо отдать предпочтение иной модификации оборудования или провести работы – замена кислородного датчика на обманку лямбда-зонда с использованием предложенных вариантов.

Для опытных специалистов, имеющих представление о тонкостях процесса работы с выхлопной системой и ее комплектующими, процесс установки обманки лямбды или замена датчика кислорода – рядовая задача, с которой они справляются ежедневно. Только выбирая сотрудничество с истинными профессионалами можно рассчитывать на то, что работы будут проведены качественно, с использованием современного оборудования и материалов, в соответствии с нормативными требованиями к процессу.

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

• Обороты на холостом ходу начали падать или «плавать».
• Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
• Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
• Двигатель сильно перегревается, а расход топлива увеличился.
• Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

• Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
• Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
• Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
• Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
• Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
• Если часто производится многократный запуск двигателя.
• Использование герметиков (особенно силиконовых) для установки лямбда зондов.
• Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
• Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

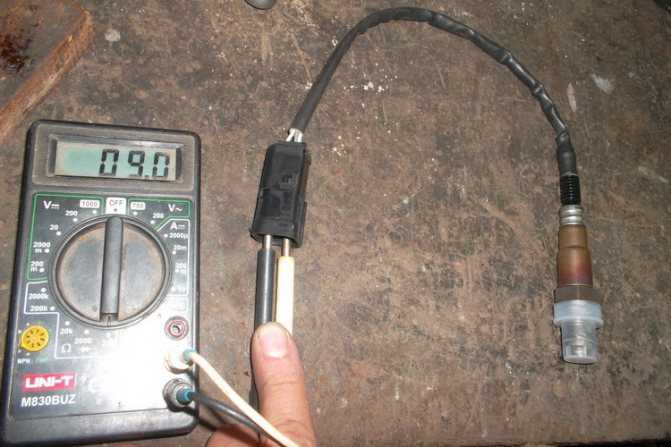

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Лямбда зонд – это датчик концентрации О₂ (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах. Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина. Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

Как проверить лямбда зонд?

Ford Mondeo I 1993 — 1996

Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

Машину дергает когда едешь на малых оборотах – 1 ответ

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Лямбда-зонд: детальное знакомство

Ужесточение требований, касающихся состава выхлопных газов, — это не просто блажь автопроизводителей. Впервые о вредном влиянии автомобильного выхлопа заговорили в конце прошлого столетия, когда стала очевидной роль увеличения концентрации углекислого газа в атмосфере в распространении парникового эффекта. Ряд международных конвенций призвал государства пересмотреть свою политику касательно уменьшения доли выброса вредных веществ в результате сжигания углеводородов.

И первыми на эти требования откликнулись производители транспортных средств, во многом благодаря появлению европейских норм, регулирующих токсичность выхлопных газов. Присутствие в автомобиле каталитического нейтрализатора в настоящее время является обязательной для тех стран, в которых действуют стандарты Евро, которые также постоянно ужесточаются.

Лямбда-зонд в автомобиле отвечает за количественный анализ содержания в выхлопе кислорода на участках до и после прохождения катализатора. Эта информация передаётся в ЭБУ, который и определяет, насколько качественной является смесь воздуха и горючего, регулируя их процентное содержание.

Перед катализатором, где находится первый лямбда-зонд, кислородный датчик проверяет выхлопные газы, ещё не подвергшиеся обработке каталитическим нейтрализатором.

Дополнительный датчик О2, устанавливаемый после катализатора, проверяет выхлоп, в котором многие вредные компоненты уже преобразованы в безопасные. Такая двойная система позволяет определять характеристики ТВС с большей точностью и соответствующим образом корректировать подачу горючего и атмосферного воздуха в камеру сгорания.

Так что если вас спросят, что такое лямбда-зонд в автомобиле, вы сможете общими словами дать убедительный ответ. Но получить развёрнутые знания можно только после знакомства с тем, как работает это устройство.
