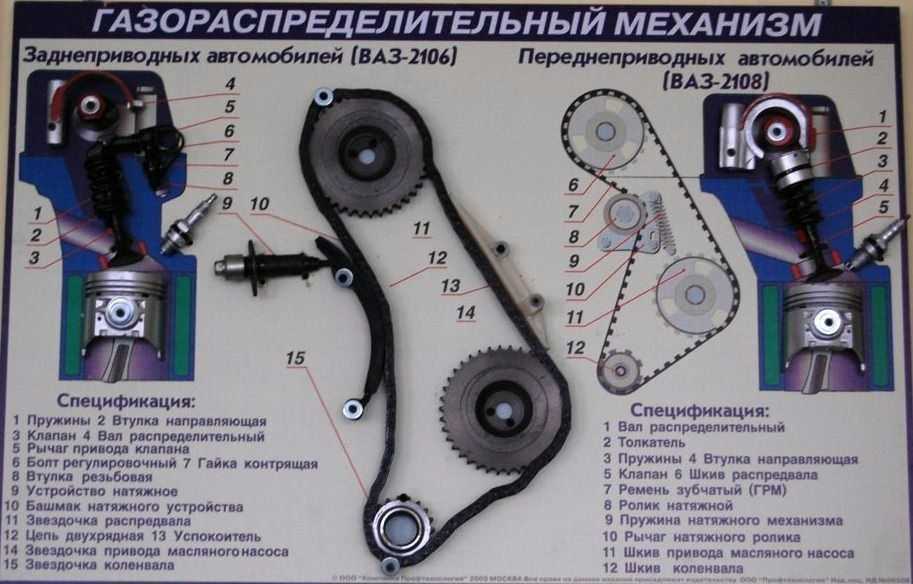

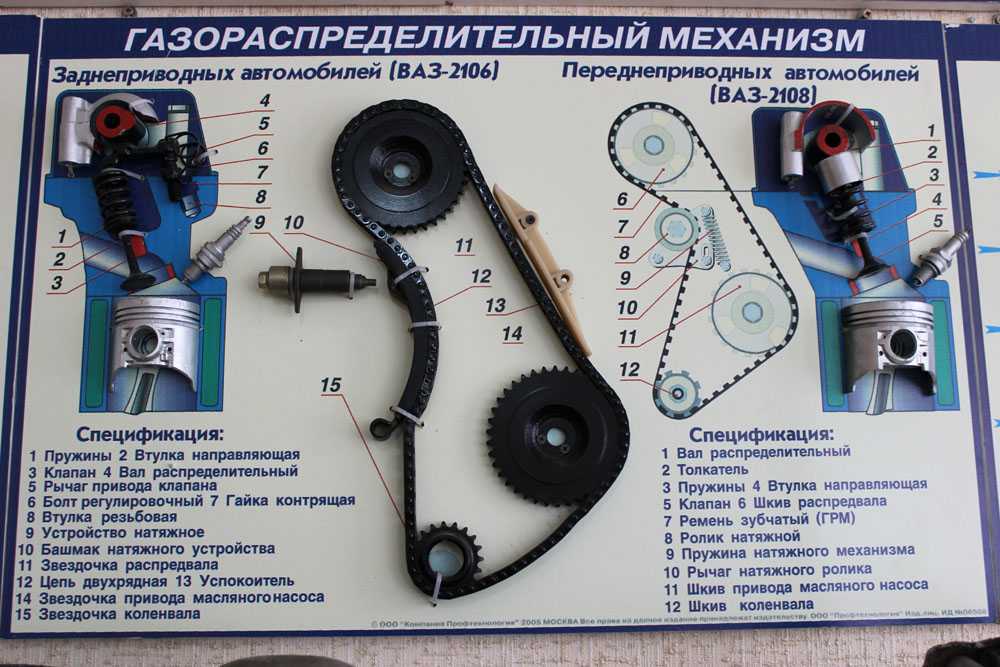

Натяжка ремня грм: когда требуется процедура, как правильно сделать своими руками, порядок действий, профилактика, специальный инструмент

Проверка состояния

В среднем ресурс ремня составляет 50-60 тыс. км. Но продолжительность работы его во многом зависит от условий эксплуатации и качества изделия.

Определение состояния и уровня износа ремня зависит от конструктивных особенностей автомобиля. Но сводится это определение к визуальному осмотру ремня.

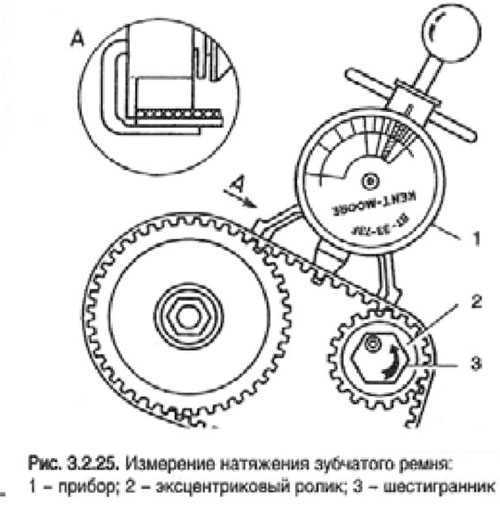

Вначале производится проверка натяжения ремня. В нормальном состоянии он не должен проседать при нажатии на определенное расстояние, указанное в технической документации к авто.

Схема расположения ремня генератора

Далее визуально осматривается ремень на наличие повреждений и износ. Торчащие армирующие нити, вырванные куски резины, следы от горюче-смазочных материалов укажут на потребность в замене.

Устранить визг можно путем дополнительной подтяжки натяжения. Однако если уже натягивать ремень некуда, значит он сильно изношен и требует замены.

Если установлено, что ремень сильно изношен, производится замена. Перед выполнением данной операции нужно приобрести новый. Причем подбирать нужно по модели авто, а также по виду ремня. Клиновидный ремень невозможно будет установить на место многоручейного и наоборот.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

гаечные ключи и головки;
новый ремень и натяжной ролик;
стержень для фиксации ролика;
монтажная лопатка для снятия ремня;
нож;
защитные перчатки;
лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — направляющий ролик;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода насоса усилителя;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

Обрезать старый ремешок при помощи ножа.
Повернуть на 3-4 оборота болт крепления генератора снизу.
Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
Поджать генератор вперед до заведения крепежного уха за кронштейн.
Зафиксировать механизм проволокой или иным способом.
Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

Отвернуть фиксирующий болт, расположенный на верхней части генератора.
Поднять фиксатор вверх, выведя болт из направляющего паза.
Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
Снять изношенный ремень и прижимной ролик.
После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

планка;
болт;
ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

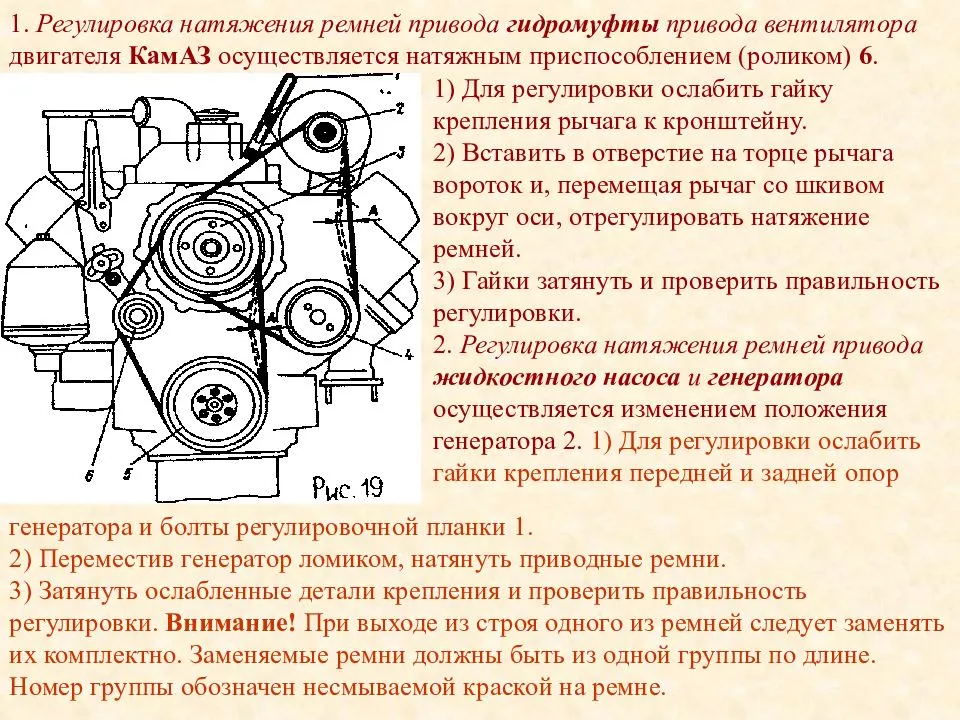

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

в первую очередь послабляем крепление генератора;
далее ключом отвинчиваем/закручиваем регулировочный болт;
закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки

Важно учитывать погрешность, возникающую при затягивании крепежа

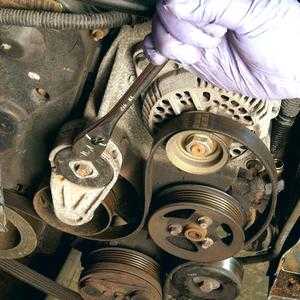

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

недостаток зарядки аккумуляторной батареи;
бортовая электросистема испытывает дефицит напряжения;
включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

https://youtube.com/watch?v=HUl9lE5sjeY

Замена на ВАЗ-2108

Рассмотрим, как производится замена на разных авто. Для начала возьмем автомобиль ВАЗ-2108, в котором используется простой или зубчатый клиновидный ремень.

У этого авто ремень заменить довольно просто. Понадобятся только ключ на 17, а также монтировка.

https://youtube.com/watch?v=LDfoiFkKMcw

Вначале нужно снять отработавший ремень, для чего ослабляются гайка крепления внизу и гайка, зажимающая генератор на натяжителе. После послабления генератор подается к двигателю, сильно послабленный ремень снимается со шкивов. На его место устанавливается новый, монтировкой генератор оттягивается от двигателя, тем самым производится натяжение ремня. Удерживая монтировкой натяжение, гайка на натяжителе затягивается. После закручивается и гайка крепления генератора. После замены выполняется проверка. Если на заведенном двигателе посторонних звуков со стороны ремня не слышно, замена произведена успешно. Если появился визг – производится повторная натяжка.

Двигатель 4216 ремень генератора установка

=========================================================================== УМЗ-4216 — Инжекторный бензиновый двигатель класса Евро-3 или Евро-4. Выпускается 14 модификаций для автомобилей Газель, Соболь со старой и новой рамой.

В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР и без. Под 92-й и 95-й бензин.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней

по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом. Показания к замене:

трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Двигатель УМЗ-4216 имеет два вида конфигурации ремней: 1. Вариант:

три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант:

два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

У нас на складе в наличии вся линейка необходимых размеров и типов ремней, роликов, натяжных устройств, кронштейнов как отечественного, так и зарубежного производства известных марок.

источник

+7+7+7+7 (498) 657-83-43+7

Адрес: г.Москва, МКАД 23 км, Влад.3, стр.1 (комплекс «Развилка»)

+7+7+7+7 (498) 657-83-43+7

Ремни генератора автомобиля часто выходят из строя. Это связано с длительным сроком эксплуатации или небрежным обращением. Если Вы заметили неисправности, замену ремня необходимо осуществить как можно скорее.

Для чего необходим ремень генератора? Его задача заключается в передачи вращения двигателя к агрегатам Газели. При этом в движение могут приходить несколько механизмов. Воздействуя на помпу, насос усилителя руля и генератор, ремень обеспечивает слаженную работу всего механизма. Чтоб не допустить сбоя, необходимо следить за износом комплектующей и контролировать натяжение.

Если Вы уже приобрели качественную деталь, самое время запастись инструментами и выполнить монтаж, следуя инструкции. Мы рекомендуем одеть перчатки, чтобы не повредить руки. Ведь в этой зоне расположено множество острых углов.

1. Передняя панель и облицовка радиатора автомобиля снимаются.

2. Специальным ключом необходимо отвернуть болты, находящиеся по обеим сторонам педали.

3. Взяв головку «на десять», следует отвернуть болт, который находится под замком капота. Для снятия решетки следует отвернуть нижние болты, которых здесь два.

4. Решетка и панель устанавливаются на расстоянии, которое позволяет трос замка.

5. Тем же ключом, что и в п.2, необходимо ослабить винт натяжителя. Воротком сдвигают генератор, после чего окончательно расслабляют крепление ремня.

6. Гайка ролика также ослабляется. Выньте гайку и сдвиньте элемент в сторону двигателя.

7. Далее необходимо снять сам ремень.

8. Произведите демонтаж ремня водяного насоса.

9. Новые ремни устанавливаются и натягиваются до упора.

10. Последним шагом собирается передняя панель и решетка радиатора.

Итак, замена ремней на Газели не потребует от Вас большого количества усилий. Достаточно лишь иметь базовые знания и четко следовать инструкции, которая поможет Вам не ошибиться.

Но если Вы желаете отдать свой транспорт в руки мастеров, приезжайте в наш автосервис. Мы поможем заменить любые детали и подобрать все необходимые комплектующие и инструменты. У нас – самые лучшие цены на автозапчасти для иномарок и отечественных автомобилей. Вас приятно удивит наш уровень сервиса и индивидуальный подход к каждому клиенту.

источник

О НАТЯЖЕНИИ ПРИВОДНОГО РЕМНЯ ГЕНЕРАТОРНОЙ УСТАНОВКИ

Такую операцию выполняют самостоятельно даже начинающие водители. Только следует иметь в виду, для силовых агрегатов с объёмом 1,5 и 1,6 литра, она производится по-разному, это из-за того, что могут устанавливаться приборы разных конструкций. Сначала рассмотрим, как должен быть натянут ремень генератора, для полуторалитрового двигателя.

Для выполнения этой работы нужно приготовить следующие инструменты:

Порядок выполнения операции, при которой будет выполнена натяжка своими руками, будет таким:

Теперь напомним о том, как правильно натянуть ремень генератора ВАЗ 2114 с мотором объёмом 1,6 литра. Нужно приготовить такие инструменты:

Натяжение ремня генератора ВАЗ 2114 производят в таком порядке:

Как видно из изложенного текста, никаких сложностей по обслуживанию приводных ремней генераторных установок нет. Для такого вида обслуживания обращаться в автоцентры нет особой необходимости. Стоимость ремонта в автосервисе может колебаться от 200 до 300 рублей. Можно с большой уверенностью сказать, что за такие «гроши» связываться с вами не станут, а обязательно навяжут ещё какую-нибудь операцию.

Прочитайте несколько раз эту статью, приготовьте нужный инструмент, и смело приступайте к работе.

Как натягивать ремень генератора

На многих старых авто подтянуть ремень генератора можно при помощи специальной регулировочной планки. Если просто, генератор крепится к двигателю через планку, а также болтом с гайкой. Ослабив крепление, удается переместить планку с генератором на то или иное расстояние, регулируя натяжение.

Для этого потребуется:

открутить крепежную гайку на дугообразной планке;
монтировкой выставить положение, отодвинув генератор от двигателя
затянуть гайку и зафиксировать генератор;

Главное, в результате натянуть ремень генератора так, чтобы получить оптимальное натяжение. Теперь перейдем к тому, как натянуть ремень на автомобилях без регулировочной планки.

Натяжение в этом случае осуществляется при помощи регулировочного болта

При этом важно знать, как правильно натянуть ремень на подобных авто. За счет прокручивания регулировочного болта удается отрегулировать положение генератора

Для выполнения такой задачи необходимо:

ослабить крепление генератора (верхнее и нижнее);
изменить положение генератора при помощи болта;
зафиксировать и затянуть крепления генератора;

В процессе работы важно проверять уровень натяжения ремня. При этом проверку можно осуществлять параллельно процессу регулировки

Натяжение ремня через натяжной ролик

На современных авто часто встречаются регулировочные ролики, благодаря которым можно выполнить натяжение ремня. Давайте рассмотрим, как подтянуть ремень. Сначала ролик нужно ослабить и зафиксировать, после чего специальным ключом повернуть регулировочный ролик. Если ключа нет, подойдут изогнутые пассатижи или другие похожие приспособления.

Дальше откручивается болт, который держит регулировочный ролик, после чего за счет поворота ролика можно увеличить или уменьшить натяжение ремня. Завершив регулировку, нужно зафиксировать ролик и выполнить проверку.

Рассмотрев, как подтянуть ремень с использованием ролика, можно перейти к проверке. Первое, мотор запускается, включаются все энергопотребители и проверяется их работа. Второе, ремень под нагрузкой не должен свистеть, фары должны гореть ярко на ближнем свете, на панели не должен гореть значок аккумулятора и т.д.

Почему может порваться ремень генератора и что делать

Если на машине во время движения порвался ремень генератора, скорее всего, причина такой неисправности — износ приводного изделия. Езда без ремешка не грозит негативными последствиями узлам и системам двигателя, однако генератор не сможет временно подзаряжать батарею. Единственным вариантом решения проблемы будет снятие порванного ремня и замена его на новый. Как определить, что ремень генератора оборвался?

Определить, что ремень генератора оборвался можно по таким признакам:

Появление значка разряженного аккумулятора на контрольном щитке. Данный индикатор загорается, потому что работа генераторного устройства или батареи нарушается.
Сбои в работе внешних осветительных устройств. Если водитель убирает ногу с педали газа, фары начинают светить более тускло, при нажатии на газ яркость оптических приборов восстанавливается.

Что делать при ослаблении натяжения?

При ослаблении ремня нужно ключом затянуть натяжные ролики. Поскольку генераторный узел оснащается несколькими роликами, каждый из них позволяет установить нужную степень натяжки. Однако, полный натяг до упора не рекомендуется, так как это приведет к более быстрому износу изделия.

Что происходит при срыве ремня?

Если оборвет приводной ремень, пользователь может столкнуться со следующими проблемами:

Генераторная установка не сможет питать электросеть транспортного средства, включая все оборудование и приборы.
Все потребители напряжения начинают питаться напрямую от аккумулятора.
В случае если автомобиль оснащен приводным ремнем гидроусилительного устройства (ГУР) и системы кондиционирования, то оборв изделия приведет к тому, что эти системы работать не будут. Помпа ГУР, а также муфта климатической установки перестанут функционировать.

Почему ремень генератора может порваться?

Если оборвался новый ремешок или ремни постоянно изнашиваются, это может быть связано с:

износом основных элементов изделия;
некорректной установкой шкива, высокой жесткостью ремня;
отсутствием соосности;
износом подшипниковых элементов;
неправильным выбором и монтажом ремня;
износом и выходом из строя натяжного ролика;
выходом из строя крепления;
отсутствием или повреждением защиты на генераторной установке;
одновременным использованием большого числа потребителей напряжения или установка на авто китайского оборудования.

Износ основных элементов ремня

Подробнее о том, какие признаки и «симптомы» указывают на износ элементов ремня:

Появление трещин поперек одного или нескольких ребер. Также работа приводного ремешка двигателя нарушается в результате появления повреждений вдоль ребрышек.
Ремень со временем выкрашивается и выцветает. При визуальной диагностике на его внутренней части можно увидеть, как небольшие кусочки или крошки материала, из которого он изготовлен, отделяются. Выкрашивание указывает на критичность проблемы, при которой продолжать езду не рекомендуется.
Образование задиров на структуре ремня. В этом случае изделие порвется если сотрется ребристый слой, а продукты износа будут скапливаться в его канавках.
Наличие абразивного изнашивания на структуре. Лицевая часть ремня более блестящая, но при длительной эксплуатации на ней образуются следы износа. Тканевый слой стирается, в результате чего ремень привода слетает или обрывается на ходу.
Ремешок свистит. Если изделие начинает свистеть, это сообщает о его износе и неплотном прилегании к роликам. Проявление свиста будет указывать не только на изнашивания ремня, но и самих подшипников.
Отслоение ребрышек на структуре. При длительном использовании ребро ремня смещается в сторону и отделяется от основания.
Износ одного либо нескольких ребер. Если один из элементов изнашивается неравномерно, ремень на дизельной или бензиновой машине рвет. Проблема может сопровождаться звуком трения, нехарактерным для двигателя.
Повреждение или износ крайних ребрышек. На торцевой части элемент становится более глянцевым, а его крайние нити стираются. Это приводит к тому, что работа привода сопровождается сильным шумом. Проблема иногда приводит к затяжке изделия в привод ГРМ (газораспределительного механизма), что становится причиной обрыва его ремня.
Рабочая поверхность на ребрышках изделия распухла, на ней видны следы моторной жидкости. Это происходит после попадания масла на ремень.
Появление трещин на наружной части ремешка. Такие повреждения указывают на скорый разрыв ремня.
Возникновение щелчков, стуков, скрежета, скрипа из-под капота.

Важность уровня натяжки ремней

недостаток зарядки аккумуляторной батареи;
бортовая электросистема испытывает дефицит напряжения;
включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.
