Натяжитель ремня генератора

Когда требуется замена

Как вы уже понимаете, диагностировать неполадки, связанные с генераторным ремнем, можно несколькими способами.

Существует несколько основных способов проверки, позволяющих получить ответ о текущем состоянии узла.

• Метод определения на слух. Так вы можете слышать свист и постоянный шум. Первый симптом не смертельный, но уже говорящий о плохом состоянии ремня. Во втором случае все намного серьезнее;
• Визуальный осмотр. При изучении состояния ремня можно обнаружить обрывы, трещины, следы потертостей, растрепанные края, смещение шкива, появившиеся нити, образовавшиеся пятна масла на ременной поверхности и пр.;
• Простая логика и наблюдение. Многие автомобилисты знают, что изначально в генераторном узле использовался некачественный ремень. Ждать от него длительной работы не стоит. Также на некоторых автомобилях установлен датчик, контролирующий состояние генератора.

Ремень может износиться по естественным причинам в процессе эксплуатации. Но нередко возникают проблемы со стороны натяжного механизма. В итоге страдает сам ремень, а также связанные с ним компоненты.

Здесь обычной заменой не обойтись. Потребуется более серьезный ремонт с частичной или полной заменой деталей генератора.

Справиться с самостоятельной заменой такого узла как генераторный ремень не сложно. Владельцы множества автомобилей брали все в свои руки.

Часто встречаются советы самих автовладельцев, которые рассказывают о личном опыте ремонта генератора на примере:

Ремень генератора: когда менять и почему

Прежде всего, перед заменой ремня генератора нужно точно определить, что указанный элемент нуждается в замене.  Начнем с того, что по времени и пробегу лучше менять такой ремень каждые 5 лет или 80-100 тыс. пробега независимо от состояния ремня. Еще в процессе эксплуатации ремень нужно периодически проверять каждые 20-30 тыс. км.

На начальном этапе проверок следует обратить внимание на признаки износа ремня. Например, на необходимость внеплановой проверки укажет характерный свист во время работы ДВС, который локализуется в области привода навесных агрегатов

Если свистит только периодически и во влажную погоду, это не является поводом для сильного беспокойства.

Однако если указанный свист постоянный, это указывает на проблему. Как правило, изношенный ремень генератора свистит «на холодную» и «на горячую», под нагрузкой и без. Посторонний шум также появляется при растущей нагрузке на электрическую сеть автомобиля. В подобной ситуации свист указывает на то, что ремень генератора, как минимум, недостаточно натянут.

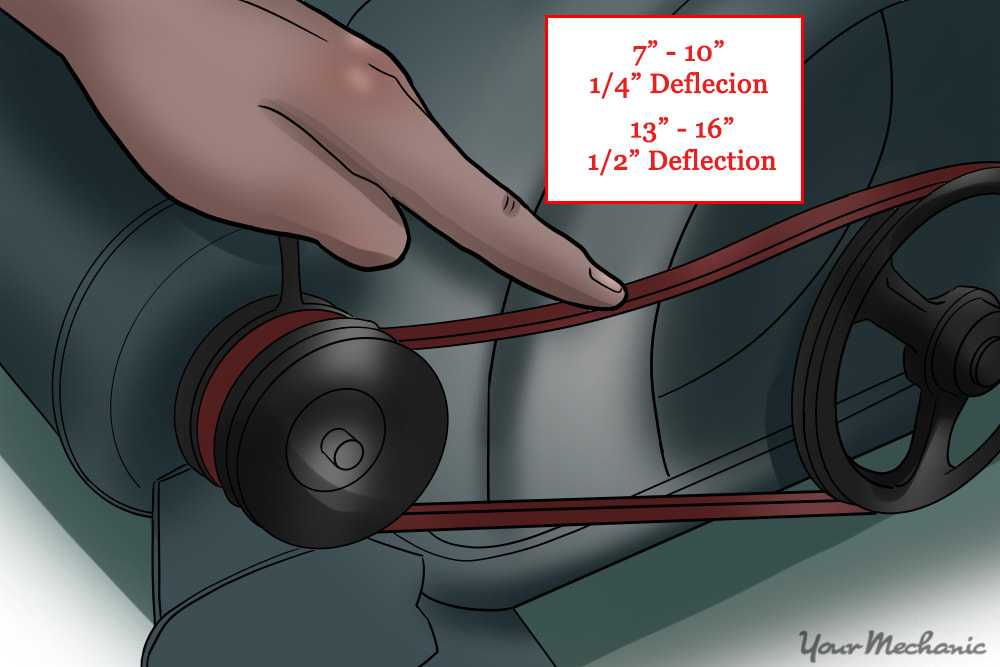

Чтобы проверить натяжение ремня, следует нажать большим пальцем на середину. Если ремень прогнется на 2-3 мм, это нормально. Если же прогибается на 5 мм и больше, сначала нужно попробовать его подтянуть при такой возможности.

Если подтянуть не удается, ошибочно полагать, что данная проблема не является серьезной, так как часто имеет место систематический недозаряд АКБ именно по причине растянутого и проскальзывающего ремня. В свою очередь, это происходит в результате плохой работы самого генератора в результате проблем с его приводом.  Рано или поздно аккумулятор будет сильно разряжен, что не позволит запустить ДВС.

Еще постоянный свист косвенно  указывает на то, что повышаются риски обрыва ремня. При этом на авто с ГУР это может быть даже опасно, если обрыв произойдет на ходу. Дело в том, что насос гидроусилителя перестанет работать и для поворота колес потребуется прилагать большое усилие на руле. На высоких скоростях водитель может просто не сориентироваться и не справиться с управлением.

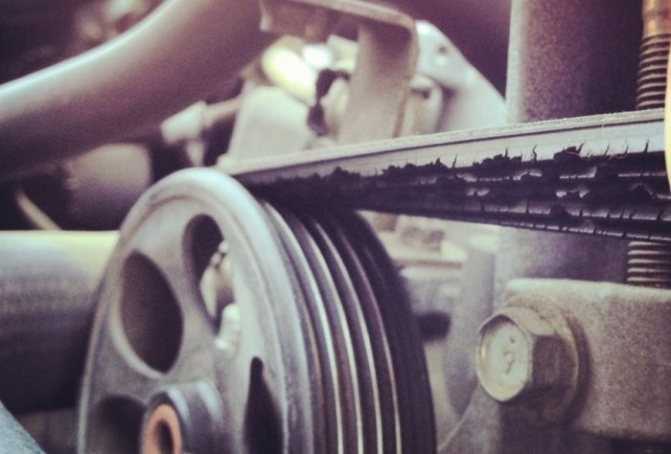

Также замена нужна тогда, когда при визуальном осмотре видно, что ремень сильно просел и натянуть его уже не получается, видны явные признаки износа в виде трещин, расслоений и т.п. Еще ремень лучше заменить в том случае, когда на него попали технические жидкости или масла.

Помните, даже когда  элемент относительно новый, визуально целый и не имеет дефектов, попадание технических жидкостей может привести к быстрому разрушению резинотехнического изделия. В результате ремень может расслоиться, растянуться или порваться в самый неподходящий момент.

Сколько стоит заменить цепь ГРМ

Цепь ГРМ меняют вместе со всеми деталями привода: натяжителями, успокоителями, цепями приводов насоса и распредвалов, если они есть, и нередко вместе с шестернями валов. Поэтому чаще все это продают комплектом. Цена зависит от состава набора, производителя и автомобиля, для которого он предназначен.

Стоимость цепи ГРМ на иномарку начинается в среднем от 2000 Р и может доходить до 10 000 Р, если это Swag, например. Комплекты с одной цепью и всеми пластиковыми расходниками можно найти от 5000 Р. Комплекты с двумя цепями, шестернями валов и натяжителем — от 15 000 Р.

Цены комплектов на один и тот же автомобиль могут различаться в несколько раз: все зависит от производителя.

Цепь можно купить отдельно, натяжители и шестерни валов — тоже. Отдельно продают даже звенья цепей, но мы не рекомендуем менять какие-то отдельные детали там, где нужно менять все. Такая экономия может закончиться капитальным ремонтом двигателя или его заменой.

Оригинальную цепь на Хендай Солярис или Киа Сид можно найти за 7000—9000 Р. А вот цепь для Тойоты Камри девятого поколения будет стоить уже от 13 000 Р, и, скорее всего, деталь придется ждать.

В среднем цепь ГРМ можно заменить за 5000—7000 Р. Но, например, для автомобилей с двигателями V6 и V8 стоимость замены может доходить и до 50 000 Р, потому что придется снимать мотор целиком.

Плюсы и минусы цепного и ременного приводов

	Ременный привод	Цепной привод
Сложность механизма	Ремень, который приводит в движение валы и помпу насоса охлаждения, ролики натяжной и обводной, шестерни валов.У отдельных моделей помпу насоса может приводить в движение короткая цепь — например, у Рено Логана	Обычно две цепи: отдельно на распредвалы и на насос, натяжитель, до трех успокоителей в зависимости от длины цепи, шестерни валов.У некоторых моделей может быть больше цепей: например, у авто с двигателями V6 и V8
Ресурс	Средний ресурс ремня — около 70 000 км. Современные ремни ГРМ могут ходить и до 150 000 — как правило, на дорогих авто	Заводы не обозначают точный ресурс цепи, но рекомендуют проверять ее каждые 60 000—80 000 км. Обычно замена требуется на 150 000—200 000 км, но есть исключения как в большую, так и в сильно меньшую сторону
Влияние внешней среды	Ремень вынесен за корпус двигателя, поэтому подвержен влиянию температуры. Резкие перепады, сильные морозы и жара могут ощутимо сократить ресурс ремня ГРМ.Кожух, которым закрыт ремень, не обеспечивает достаточной защиты от механических повреждений из-за попадания грязи, песка и мелких камней	Цепь установлена внутри корпуса двигателя, поэтому надежно закрыта от повреждений извне. Перепады температур также не влияют на ресурс металлической цепи
Отношения с маслом	Если масло или любая другая жидкость попадут на ремень ГРМ, его придется менять.Жидкость на поверхности ремня провоцирует его износ и может быть причиной соскакивания ремня с зубьев шестерен	Цепь работает в масле — чем оно качественнее и чем чаще меняется, тем дольше ходит цепь.Обязательно нужно следить за уровнем масла в двигателе и использовать только то, которое рекомендует производитель
Возможность самодиагностики	Внешний вид ремня можно оценить, если снять защитный кожух — обычно это несложная процедура.Есть признаки, по которым можно определить износ ремня ГРМ, но обрыв ремня о себе не предупреждает	У автомобилей группы ВАГ есть специальное окошко для проверки натяжителя цепи, но в основном без снятия навесного оборудования и защитной крышки ничего не проверить.Признаки, по которым можно определить износ, достаточно однозначны. Растянутая цепь начинает греметь
Последствия износа	Обрыв ремня у большинства машин приводит к загибу клапанов. Придется их менять, а в худшем случае — оплачивать капитальный ремонт двигателя из-за повреждения поршней	Растяжение цепи сбивает фазы газораспределения — не очень хорошо для мотора, но не смертельно.Цепь рвется крайне редко, но если это случилось, потребуется капитальный ремонт: металлические звенья цепи могут сильно повредить двигатель
Стоимость обслуживания	Комплекты ремня ГРМ стоят 5000—10 000 Р. Работы по замене — от 3000 Р	Самый простой комплект цепи ГРМ можно найти за 10 000—15 000 Р, средняя стоимость — 17 000—20 000 Р. Работы по замене — от 6000 Р

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

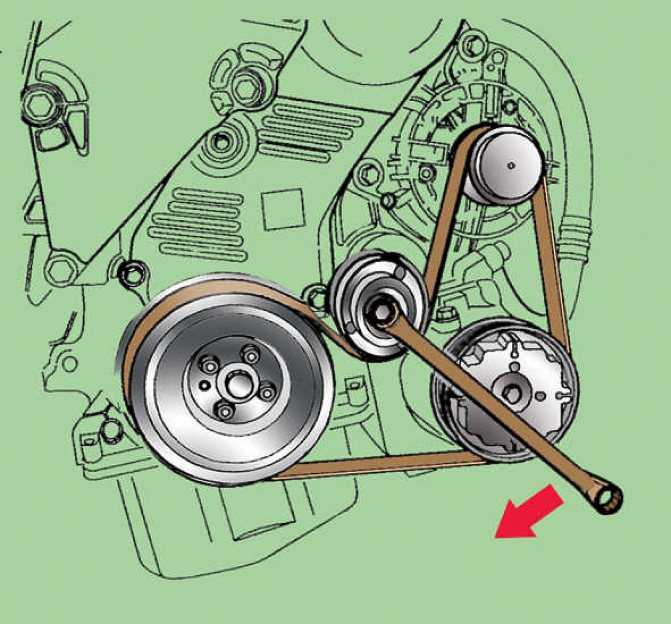

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

1. Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
2. Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Контроль величины натяжения

Нормальное функционирование ременного привода предполагает отсутствие проскальзывания и обеспечивается соответствующим натяжением. Из-за сложностей его прямого измерения без специализированных измерительных приборов контроль выполняется косвенно.

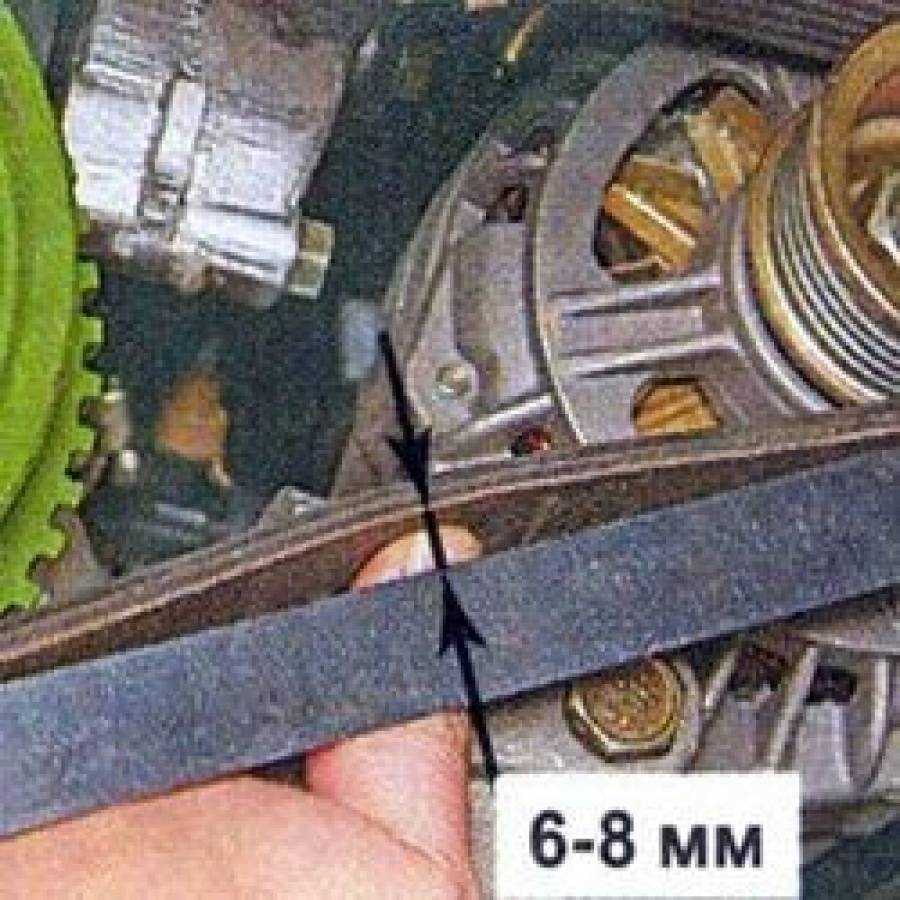

Натяжение считается достаточным, если величина прогиба при сильном нажатии на ленту нового ручейкового или клиновидного ремня в области его наиболее длинной свободной части между двумя шкивами не превышает 2 мм. С течением времени из-за усталостных явлений допустимо увеличение прогиба до 5 мм. При проверке к плоскости ремня прикладывается линейка, а давление можно создать ножкой штангенциркуля, на которой имеется шкала.

В случае зубчатого ремня с постоянным зацеплением прогиб заменяется боковым поворотом: угол отгиба плоскости рабочей поверхности не должен превышать 90 градусов.

Вне зависимости от исполнения рекомендуется проконтролировать натяжение у нового автомобиля и проверять каждые 20 – 30 тысяч километров пробега.

Регулировка приводного ремня

Для того, чтобы подтянуть ремень, отведите генератор от двигателя с помощью деревяшки или трубки.

Регулировка обычно производится с помощью болта, расположенного в месте крепления генератора к двигателю.

Крепление является подвижным, поэтому генератор можно отвести в сторону. Тем не менее, следует помнить, что траектория движения ограничивается металлической пластиной, прикрученной к свободному краю генератора.

Регулировка ремня производится путем откручивания крепежных болтов и пластины, обеспечивающей свободное движение генератора.

Ослабьте болты на генераторе и регулировочной пластине.

Подложите под генератор прочную деревяшку (например, ручку молотка), а затем натяните ремень.

После этого затяните болты на пластине, удерживая генератор в нужном положении. Проверьте ремень. Если он натянут правильно, затяните болты на генераторе.

Проверьте натяжение ремня, удерживая генератор в нужном положении. Если он натянут правильно, затяните болты.

Если вам необходимо ослабить ремень, немного открутите болты на генераторе так, чтобы его можно быть отодвинуть руками. Постепенно перемещайте генератор по направлению к двигателю до тех пор, пока не почувствуете, что ремень достаточно натянулся.

После этого затяните болты на генераторе и пластине.

В некоторых автомобилях присутствует механизм натяжения, который прижимает ремень к колесу. В этом случае необходимо снять регулировочный болт, повернуть колесо и проверить натяжение ремня. Как правило, этот способ вызывает меньше затруднений, чем перемещение генератора.

Восстановление натяжения ремня генератора авто

Натяжение ремня до штатного значения восстанавливается с помощью соответствующего штатного механизма двигателя. Необходимость этого обусловлена тем, что слабо натянутый ремень подвергается повышенному износу и уже не в состоянии передавать на генератор максимальную мощность. Демонтаж ремня при этом не производится.

Механизм натяжения ремня реализован на основе натяжного болта или в виде эксцентрика. При работе с ними потребуется гаечный ключ. Болт или эксцентрик вращаются в направлении, которое соответствует увеличению степени натяжения. Болт никогда не выкручивают полностью, а работа с эксцентриком выгодна тем, что требует выполнения не более половины оборота, правда с большими усилиями.

Если же после восстановления нормального натяжения свист не прекращается, то причина неисправности заключается в неисправности одного из подшипников генератора.

Конструктивные особенности ремней генератора

Ремень как ключевой элемент передачи крутящего момента от вала на генератор имеет многослойную структуру, которая обеспечивает продолжительную эксплуатацию при высоких механических нагрузках и при больших перепадах температур. Основные составляющие — внешнее покрытие, слой сжатия, волоконный тяговый слой.

Ремень генератора может иметь различное исполнение. В разных моделях легковых автомобилей встречаются:

• зубчатые ремни постоянного зацепления, которые потенциально обеспечивают наибольшее значение передаваемого вращательного момента;
•  ремни ручейкового типа с несколькими продольными рабочими ребрами, введение которых обеспечивает повышенную эксплуатационную надежность;
•  клиновые ремни с трапециевидным поперечным сечением и боковыми рабочими поверхностями (обращение к клиновидной форме обеспечивает увеличение усилия сцепления со шкивами механизма).

Каждый из этих ремней взаимодействует только со своим типом шкива.

Возможные неисправности

Рассмотрим возможные неисправности натяжителя и пути их устранения.

Износ ролика. За свой жизненный цикл роликовый подшипник совершает огромное количество оборотов. Постоянно двигаясь и находясь в напряжении, он быстро выходит из строя. Чтобы проверить состояние подшипника нужно снять ремень генератора. Неисправный подшипник вращается неравномерно, во время работы издает шум.

Дефекты на поверхности ролика. Для различных марок автомобилей выпускают ролики из пластика, стали или нейлона. Их поверхность может быть гладкой или ребристой. На поверхности ролика не должно быть трещин, зазубрин и следов износа. Если такие дефекты имеются, ремень будет врезаться в поверхность ролика и быстро изнашиваться. Для решения проблемы необходимо заменить ролик натяжителя.

Трещины и следы ржавчины. Если из натяжителя капает ржавчина, либо потеки ржавчины имеются между рычагом и основанием, значит, натяжитель поврежден или его компоненты изношены. Чаще всего ржавчина концентрируется в районе монтажных болтов и ограничителей хода натяжителя.

Износ рычага натяжителя. Чтобы провести диагностику рычага, нужно провернуть натяжитель на полный ход, прикладывая усилие к рычагу гаечным ключом. Рычаг должен двигаться свободно, без усилий. Если рычаг скрипит и залипает, его нужно заменить.

Ослабление пружины. Если компоненты, приводимые в движение ремнем, не вращаются, а сам ремень при проскальзывании визжит, значит ослабла пружина натяжителя. В целях диагностики рычаг натяжителя перемещают на полный ход с помощью гаечного ключа. Если при перемещении рычага не приходится прикладывать никаких усилий, либо эти усилия минимальны, значит, пружина ослабла. В этом случае натяжитель следует заменить.

Несоосность блока натяжителя. Если монтажный кронштейн имеет изгиб, натяжитель установлен не правильно или между основанием натяжителя и монтажной поверхностью имеется коррозия, ремень будет располагаться на ролике не ровно. Такую несоосность можно выявить с помощью лазерного нивелира. Если несоосность устранить невозможно, натяжитель придется заменить.

Износ кронштейна. Кронштейн – это еще одна деталь, из-за которой натяжитель может выйти из строя. Со временем кронштейн может прогнуться и спровоцировать смещение ролика из той плоскости, в которой лежит ремень. В результате одна сторона ремня будет растягиваться сильнее, чем другая, и ремень преждевременно износится. При слишком сильном искривлении ремень может слететь.

Если во время диагностики было выявлено искривление кронштейна, то не стоит пытаться выровнять его по двум причинам. Во-первых, через некоторое время кронштейн может деформироваться снова. Во-вторых, после выпрямления кронштейна нет гарантии, что ролик будет расположен правильно. Поэтому при выявлении износа кронштейна эту деталь следует заменить.

ВНИМАНИЕ! Искривление кронштейна можно встретить даже у новых автомобилей, только что сошедших с конвейера. Подобное искривление свидетельствует о том, что в машине есть заводской брак

Возможные поломки и их причины

Наиболее распространенная поломка, связанная с ремнем ГРМ — его обрыв. Это происходит по целому ряду причин, включая следующие:

• Несвоевременная замена детали. Большинство производителей рекомендуют проводить замену узла каждые 60-70 тысяч километров, или даже чаще;
• Неправильная эксплуатация. Тут нужно пояснить. Ускоренному износу ремня ГРМ значительно способствует неправильный скоростной режим и активная езда по пересеченной местности;
• Попадание моторного масла или антифриза на деталь. В этом случае вероятность его соскальзывания с роликов увеличивается. При этом много водителей совершают одну и ту же ошибку — протирают ремень от масла и продолжают его использовать. Но резина детали уже успела впитать жидкость, и вывести ее нельзя;
• Некачественное изделие. Выше упоминалась необходимость покупки ремней ГРМ только у официальных дилеров. У них дороже, но есть гарантия, что не будет продана изношенная или просто некачественная подделка;
• Ускоренный износ из-за механических повреждений автомобиля (проще говоря — аварий).

В любом случае единственный способ починки — покупка новой запчасти и ее установка.

Это же касается и роликов. Их, частично, защищает ремень, но от внешних повреждений, масла и усиленного трения они не защищены. Использовать изношенные обводные ролики — идея не лучше, чем езда с изношенным ремнем ГРМ.

По сути, любая поломка, связанная с обводными роликами, помпой или ремнем ГРМ, устраняется заменой поврежденной детали на новую. Ремонтировать их, склеивать или варить не рекомендуется. На газораспределительный механизм приходится значительная нагрузка, и отремонтированные детали не обеспечат надежной работы двигателя.

Базовая процедура для ремонта большинства деталей в ГРМ, включая ремень, обводные ролики и натяжители:

1. Установить машину на подъемник, эстакаду или смотровую яму.
2. Отвести натяжитель и демонтировать ремень ГРМ.
3. Снять корпус воздушного фильтра.
4. Отвинтить ролик и натяжитель.
5. Демонтировать деталь, нуждающуюся в ремонте и установить новую.
6. Собрать механизм, осуществив вышеприведенные действия в обратном порядке.

Предназначение натяжного ролика ремня генератора

Для начала разберёмся с функциями и особенностями такого небольшого элемента, как натяжной ролик ремня генератора. Сердцем и душой каждого транспортного средства, неоспоримо, является силовой агрегат. Только люди, несведущие в вопросе автопроизводства, могут наивно полагать, что мотор в автомобиле выполняет только одну-единственную функцию, посредством которой машина с пассажирами способна передвигаться по дороге. Силовой агрегат — это многофункциональное устройство, обладающее самыми разными свойствами и достоинствами. Буквально заглянув под капот «стальной лошадки», можно увидеть в центральной части отсека главный агрегат, который множеством проводов и трубок соединён практически со всеми остальными устройствами, окружающими двигатель со всех сторон.

Не стоит недооценивать все имеющиеся под крышкой капота детали, так как каждая из них обладает характерным только для неё кругом обязанностей. Правда, большинство из них (двигатель в том числе) не способны функционировать стабильно без генератора. Однако даже самый дорогой и высококачественный генератор не может работать без специализированного ремня, натянутого до определённого уровня.

Несмотря на небольшой размер и весьма скромные габариты, одной из важных частей, обеспечивающих нормальное функционирование генератора, является ремень. Механизм такого агрегата уникален, если, например, свистит ролик натяжителя ремня генератора, необходимо в срочном порядке произвести его замену, так как ни одно другое устройство не сможет взять на себя обязанности, выполняемые этим ремнём.

Транспортные средства отечественного и зарубежного автопроизводства комплектуются специализированным, весьма удобным агрегатом, который называется роликом ремня генератора, посредством этого устройства регулируется оптимальная степень натяжения всей ремённой передачи. Натяжной ролик или, как его называют, леникс способен поддерживать натяжение ремня. Кроме этого свойства, он максимизирует уровень угла обхвата малого шкива. Когда натяжной ролик ремня генератора нуждается в замене, не следует откладывать эту неисправность даже на ближайшее будущее. Внезапный обрыв ремня может произойти в любой момент во время движения транспортного средства, в этом случае мотор попросту выйдет из работоспособного положения.

Наряду с неисправностью всего силового агрегата возникнут вопросы касательно целой группы клапанов, поршни также могут прийти в негодность во время непредвиденного столкновения с клапанами. Как только автовладелец заметил хотя бы незначительные провисания ремня, следует незамедлительно принять меры относительно его ремонта. Если нет возможности или необходимости обращаться в сервисный центр, замена натяжного ролика ремня генератора может быть произведена собственными силами.

Предварительно следует узнать о функционировании самого приспособления. Итак, шкивы, прикрученные к валу генератора и коленчатому валу, соединяются ремнём, передающим вращение главной детали — генератору. Шкивы, как и ремни, могут отличаться своей конструкцией, однако принцип их взаимного «общения» всегда остаётся одинаковым. Слышимый пассажирами транспортного средства писк и скрип, возникающий с участием ремня, появляется в результате взаимодействия и плотного трения этих элементов.

Разберём несколько различных причин, из-за которых происходит трение и возникает неприятный скрип:

• полностью изношенный ремень (восстановить его посредством натяжения не удастся, потребуется замена элемента);
• ремень выполнен из некачественных материалов;
• на шкив/ремень протекли технические или охлаждающие жидкости, ГСМ.

Как поменять ролик натяжителя ремня генератора?

В качестве примера рассмотрим автомобиль Chevrolet Lacetti. Этот автомобиль достаточно популярен в России. Его можно встретить на многих торговых площадках. Кроме того, этот автомобиль обладает типичной по сравнению с другими автомобилями конструкцией. На Chevrolet Lacetti устанавливается саморегулирующийся натяжной ролик с кронштейном.

Для замены ролика вам понадобится следующий набор инструментов: набор рожковых ключей и головок с воротами. Последовательность монтажа представлена ниже:

1. С двигателя демонтируется корпус воздушного фильтра. Это делается с целью обеспечения доступа к ремню.
2. Откручивается насос ГУР. После этого можно добраться до самого ролика. Чтобы добраться и до болтов его крепления, необходимо демонтировать с двигателя защитный экран выпускного коллектора.
3. После того, как экран был снят, откручиваются болты насоса ГУР. Насос отодвигается в сторону для обеспечения доступа к ролику. После откручивания можно снять ремень с его шкива. Идущие к насосу патрубки в снятии не нуждаются.
4. Перед откручиванием ролика его необходимо привести в монтажное положение. Ролик для этого смещается, преодолевая усилие пружины до того, как будут совмещены стопорные отверстия на корпусе кронштейна. Далее ролик стопорится в таком же положении с помощью болтика или шплита, устанавливающегося в отверстие.
5. Откручиваются болты крепления кронштейна и ролика. Ролик извлекается. Новый элемент также нуждается в переводе в монтажное положение. После этого он устанавливается в конструкцию и закрепляется болтами.
6. Насос ГУР вместе с защитным экраном закрепляются и устанавливаются на место. Ремень надевается на шкивы. Для этого воспользуйтесь фотографией с правильным положением ремня.
7. Извлекается стопорный болт либо шплинт. Это делается для того, чтобы пружина произвела необходимое натяжение ремня.

На других моделях замена ролика натяжителя ремня генератора может несколько отличаться. Чаще всего на автомобилях с эксцентрированными роликами натяжка осуществляется с помощью специального ключа. Этим ключом ролик поворачивается вокруг шпильки с целью натяжения.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

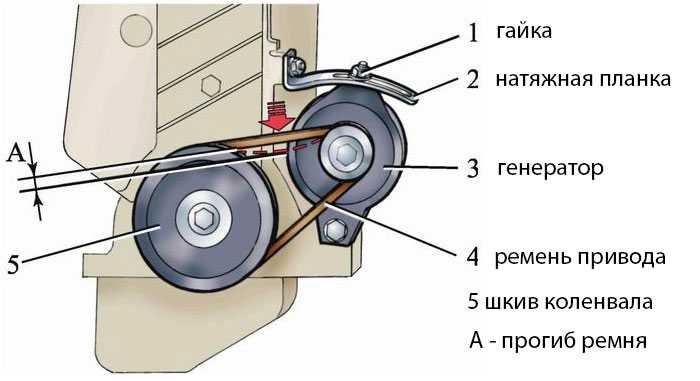

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:

1. Ослабить гайку.
2. Монтировкой или чем-то наподобие, двигаем генератор.
3. После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
4. После затяжки гайки, опять проверяем натяжку.

Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

1. Ослабить верхнее и нижнее крепление генератора.
2. Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
3. Затягиваем болты крепления генератора.
4. Опять проверяем натяжку.

Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

• Требуется рожковый или накидной ключ на 17 для ослабления и затягивания ролика.
• Спец ключ. Кто видел, как откручивают конусы сепаратора для отделения молока от сметаны, точно такой же ключ по форме. Расстояние между зубчиками специального кривого ключа составляет 18 мм.

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).

УАЗ Патриот — замена ремня генератора и водяного насоса

Система охлаждения автомобиля не позволяет перегреваться основным его механизмам

Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру

Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

В УАЗе он называется – водяной насос. Сам по себе он тоже не может качать, поэтому ему нужна определённая подпитка. А подпитывается он от генератора. Происходит это путём передачи крутящего момента от шкива генератора, шкиву насоса. Если авто часто подвергается серьёзным нагрузкам, то ремень работает чаще, и из-за этого быстро изнашивается. При обнаружении каких-либо потёртостей, надрезов и прочего, должен произойти процесс, именуемый, как замена ремня генератора и водяного насоса УАЗ Патриот своими руками.

Пошаговая замена

1. Со шкива коленчатого вала нужно снять ремень привода насоса гидроусилителя руля и шкива вентилятора. 2. Затем нужно ослабить на несколько оборотов болт крепления натяжного ролика. 3. Ослабляя, вытаскивайте ремень.

4. Устанавливайте новый ремень. 5. Натягивайте его, путём регулирования болта натяжного ролика. Прогиб должен составлять около 15 миллиметров. Натяжение так же можно регулировать с помощью ветви ремня.

Замена ремня генератора на УАЗ Патриот — видео

Замена ремня окончена. Заведите двигатель Вашего автомобиля и проверьте, чтобы ремень крутился без лишнего трения о шкив, и без соскоков. Помните, что лучше лишний раз заменить ремень, ведущий к водяному насосу, чем ждать поломки двигателя из-за перегрева. Напомним, что в предыдущей статье мы рассказывали как отремонтировать тормозную систему uaz patriot своими руками.
