Мануал по ремонту двигателя ваз 21126

Особенности конструкции БЦ 126 мотора

Главной задачей при проектировании 126 двигателя было получение лучших технических характеристик от двигателя похожего на движок ВАЗ 21124. Поэтому за основную техническую базу взяли именно этот двигатель, и основные размеры и параметры 126 и 124 моторов совпадают. Так диаметр цилиндров одинаковый 82 мм. Длина расстояния от точки блока до центральной оси коленвала равно 197.1 миллиметр.

Конструктивно БЦ 21126 такой же, как 124 БЦ, зато сильно отличается обработка стен цилиндра. Они обрабатываются хонингованием по немецкой технологии завода поставщика. Стенки цилиндров получают идеальную обработку. После такой обработки обкатка двигателя и притирка ШПГ не требуется. Но здесь не нужно забывать, что кроме цилиндров и поршней, на автомобиле есть другие детали и механизмы требующие притирки друг к другу. После такой обработке БЦ окрашивается в серый цвет и ему присваивается маркировка 21126-1002011. Диаметр цилиндров 126 мотора разбивается на три класса отличающиеся на 0.01 мм. Маркировка классов обозначается тремя большими латинскими буквами, она расположена в нижней части каждого цилиндра.

Правила эксплуатации

Для того чтобы двигатель Приоры, вне зависимости от количества клапанов на цилиндр, отработал как можно дольше без капитального ремонта нужно соблюдать определенные правила эксплуатации и обслуживания.

Приора хоть и считается автомобилем нового поколения, но качество сборки двигателя осталось на прежнем уровне. Поэтому после приобретения нового автомобиля, желательно сразу же отправиться на станцию технического обслуживания, или же самому в гаражных условиях провести первичное обслуживание.

Заключается оно в том, чтобы проверить и, в случае надобности, подтянуть все места крепления. Часто после завода навесное оборудование и патрубки двигателя недостаточно затянуты. Особенно это касается систем питания, охлаждения и механизма газораспределения. Но даже после этого стоит первые несколько тысяч километров периодически осматривать силовой агрегат на наличие подтеков.

Демонтированный мотор Приоры

Ресурс силового агрегата сильно зависит от качества масла, которое в него заливается.. Масло низкого качества не будет обеспечивать должного смазывающего эффекта, которое особенно нужно на поверхностях с повышенным трением. Поэтому использование такой смазочной жидкости значительно сократит ресурс мотора.

Поскольку на Приоре установлена инжекторная система питания, не стоит пренебрегать качеством топлива, которое заливается в бак. Бензин низкого качества, а также с большим количеством примесей, быстро выведет из строя форсунки. К тому же, силовой агрегат на таком топливе будет работать с перебоями, которые тоже негативно отразятся на ресурсе мотора. Но даже если в Приору заливается качественный бензин, не лишним будет периодическое проведение промывочных работ системы питания.

Описание

В 2007 году концерном «АвтоВАЗ» был запущен в производство новый двигатель, получивший название ВАЗ-21126. Впервые он опробован на Приоре. Результат испытания оказался на редкость успешным, что дало «зеленый свет» для оснащения других моделей Лада.

Впоследствии мотор стал экспериментальной базой при разработке спортивных модификаций двигателей ВАЗ. Например, версия «NFR», используемая на Лада Калина. Так же он являлся основой для конструирования других, более современных двигателей (в частности ВАЗ-21128).

ВАЗ-21126 представляет собой бензиновый рядный четырехцилиндровый атмосферник объемом 1,6 литра, мощностью 98 л. с и крутящим моментом 145 Нм.

Устанавливался на автомобили Лада:

• Приора (2007-2015);
• Калина (2008-2018);
• Самара (2009-2013);
• Гранта (2011-наст. вр.).

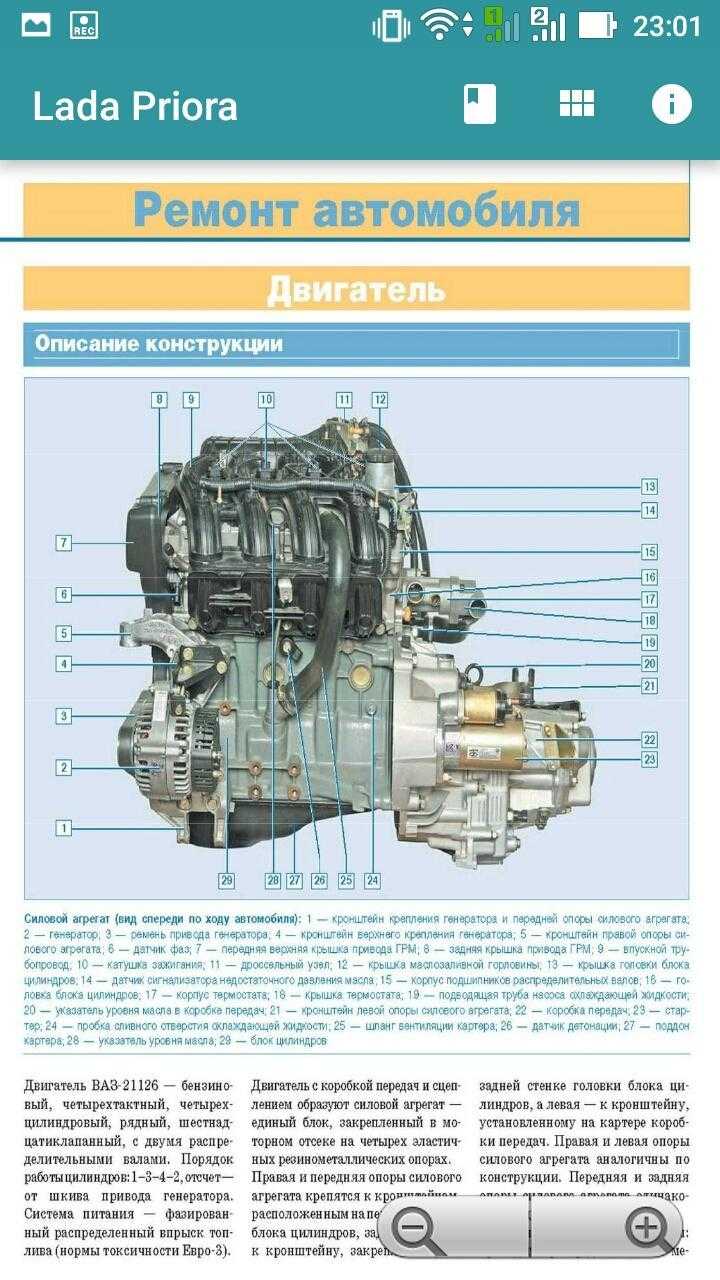

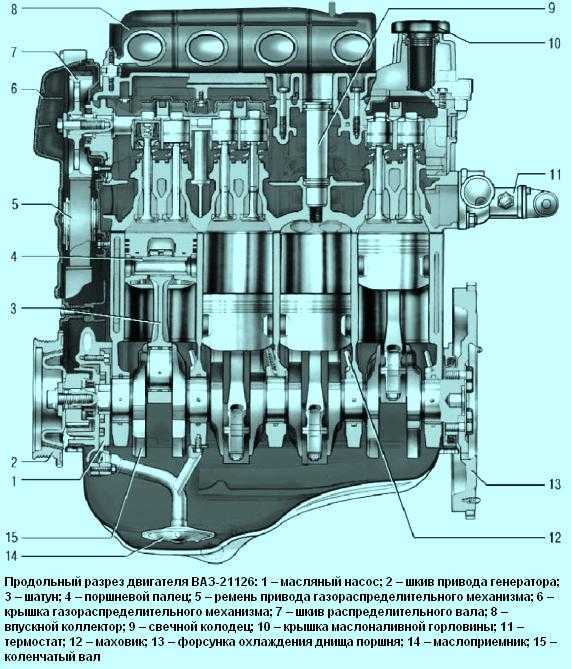

Блок цилиндров чугунный. В нижней части находятся пять опор коленвала с тонкостенными сталеалюминиевыми вкладышами. Высота блока 197,1 мм.

Коленвал отлит из высокопрочного чугуна. Радиус кривошипа вала увеличен в сравнении с коленвалом двигателя ВАЗ-2112, что позволило увеличить ход поршня до 75,6 мм.

Шатуны стальные, кованые. В их верхней части находится запрессованная сталебронзовая втулка.

Поршни алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное. Масса поршней уменьшена, днища охлаждаются маслофорсунками. Глубокая цековка на днище предохраняет клапана от загибания во время встречи с поршнем при обрыве ремня привода ГРМ (для двигателей выпуска с 2018 года).

Облегченный поршень ВАЗ-2126 и стандартный ВАЗ 21124

ГБЦ алюминиевая. В верхней части установлены два распредвала и 16 клапанов с гидрокомпенсаторами. Такое решение вопроса избавляет автовладельца периодически регулировать тепловой зазор клапанов. Крышка ГБЦ изготовлена так же из алюминия.

Система смазки комбинированная. Масло к трущимся частям подается под давлением и разбрызгиванием.

Система охлаждения стандартная, с электровентилятором радиатора.

Система питания несколько модифицирована. Так, топливная рампа стала стальной (из нержавейки), обратный слив топлива не предусмотрен, регулятор давления топлива вмонтирован в модуль топливного насоса. Дополнительно в систему питания введена система улавливания паров бензина с угольным адсорбером. Теперь пары топлива в атмосферу не попадают.

В системе зажигания используются индивидуальные высоковольтные катушки на каждую свечу. Такая конструкция аннулировала необходимость высоковольтных проводов.

Эти и другие инновационные решения при проектировании двигателя позволили сделать мотор экономичным и неприхотливым на фоне высоких технических характеристик своего класса.

Внешние скоростные характеристики

На базе мотора ВАЗ-21126 созданы две известных модификации. Первая – Спорт 21126-77. Основное отличие от базовой модели заключалось в увеличении мощности до 120 л. с и крутящего момента до 154 Нм. Одновременно была повышена экологическая норма очистки выхлопа до Euro 5. ДВС начали производить с 2013 года. Устанавливается на Лада Калина Спорт, Лада Гранта Спорт.

Вторая модификация – NFR 21126-81. Имеет мощность 136 л. с, крутящий момент 148 Нм. Модернизирован впускной коллектор, установлены распредвалы с новыми кулачками и изменена система выброса выхлопных газов с катколлектором. ДВС применяется на автомобиле Лада Калина Спорт.

Качество мотора и его удачные модификации сделали ВАЗ-21126 популярным среди автолюбителей.

Вступление

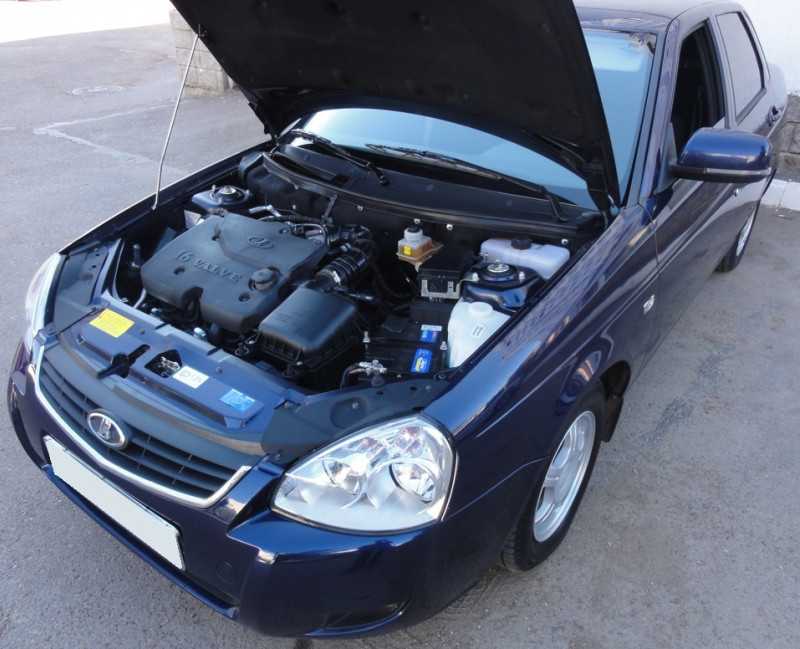

Лада Приора является довольно распространенным автомобилем в странах СНГ, да и не только, Приору можно заметить на улицах Германии и других заграничных стран, конечно в меньших количествах, чем в нашей стране.

Чем мощнее двигатель, тем дороже его процесс производства. Большинство автомобилей премиум класса имеют мощные двигатели. Такой двигатель потребляет больше топлива и обслуживания его обходится намного дороже.

Бюджетные же автомобили имеют небольшой объем ДВС, не превышающий двух литров. Приора же оснащается силовой установкой объемом от 1,6 до 1,8 литра и мощностью до 123 л.с.

На Ладу Приору с завода устанавливалось несколько типов двигателей. Все они схожи по конструкции, но имеют существенные отличия, которые могут повлиять на выбор автомобиля. В данной статье рассказывается, какие двигателя устанавливались на Ладу Приору.

Тюнинг

В связи с тем, что конструкция мотора принципиально не поменялась, тюнинг двигателя Приоры производится теми же методами что и на 126 моторе. У автомобиля Приора тюнинг двигателя можно сделать несколькими способами:

1. Самым простым способом сделать чип тюнинг двигателя Приоры, это  нужно провести прошивку блока управления. Особых изменений в технические характеристики двигателя чип тюнинг не сделает, прибавка составит всего около 5 л. с.
2. Для незначительного увеличения динамических показателей достаточно просто поменять выхлоп с диаметром трубы 51 м и пауком 4-2-1 и сменить заслонку с размером 54 мм. Данные изменения позволят повысить мощность мотора на 10-15 лошадиных сил и несколько повысить динамику автомобиля.
3. Для более серьёзного тюнинга потребуется установка валов Стольникова 8,9 с фазой 280. Данное изменение позволит повысить разгон до сотни за 9 секунд.
4. Применение валов 9.15 с фазой 316 позволит ещё значительно повысить динамику при старте в городских условиях, но для этого придётся растачивать каналы для клапана 31 мм/27 мм и поменять форсунки на более производительные. Для этих целей хорошо подходят форсунки компании BOSCH 431 360сс и BOSCH 440сс.

Применение таких изменений позволит повысить мощность мотора на 30-40 лошадок. Если данные мероприятия будут недостаточными, то потребуется замена рессивера, установка компрессора или турбирование мотора.

Талмуд 21120.

В общем решил поделиться немного информацией для размышления по мотору 21120 — он же вазовский дрыгатель объемом 1.5 литра с 16 клопами и мощностью в 91 вазовских «пони» или хомячковых сил. Есть еще у АВТОВАЗа несколько 16 клапанных моторов: 21124 мотор объемом 1.6 литров имеющий 89 пони, 21126 — он же с лупатой десятки(приоры) имеющий 98 пони, 11194 — калинодрыгатель объемом 1.4 литра и 89 пони. Не будем останавливаться на каждом моторе в данной записи, а остановимся на том что имеем, т.е. на 21120 и на том как повысить мощность и надежность. Если быть точнее, то надежность измеряется другими параметрами, тут скорее вопрос в том как избежать последствий при обрыве ремня ГРМ без потери мощности. Если кому то интересны характеристики остальных двигателей, то welcome

Многие при выборе авто и конечно же мотора в той или иной модели оперируют надежностью, которая заключается только в одном параметре — гнет клапана или не гнет(понятия «втыковый»

или«невтыковый» соответственно) при обрыве ремня ГРМ. Погнуть клапана может не только из за того, что владелец недосмотрел или проигнорировал регламентную операцию по замене ремня ГРМ, но и из за износа всего механизма ГРМ или заклинившего ролика или помпы. Ну и конечно отдельный разговор на счет наших любимых запчастей и подделок на них.

Для начала пара страшных фоток о том что такое загнутые клапана:

Разберемся сначала почему на 1.5 гнутся клапана. — От клапана до плоскости головки где то 1мм. — Прокладка имеет толщину 1,3мм. — Недоход поршня 0.4мм. — Выемки под клапана на 2112 поршнях (1.5) 3мм. — Ход клапана на стандартных распредвалах 7,5мм.

Получаем 1+1.3+0.4+ 3=5.7мм. расстояние от клапана до поршня, а ход клапана 7.5мм. Ну тут сразу становиться все ясно почему гнет клапана.

Вариантов избежать данных последствий много. Если поставить 21124 поршня (1.6) с большими выемками под клапана которые имеют глубину 5.5мм. Получаем от клапана до поршня расстояние 8.2мм. что в принципе для хода 7.5мм. нормально, но всего лишь в разницу 0.7мм. что не так уж и много, так как есть вероятность что на высоких оборотах при обрыве ремня все таки поршень достанет до клапанов. Да и «злые» распредвалы так же могут сыграть на надежности. Если вместе с поршнями 21124 поставить приоровскую прокладку для компенсации степени сжатия. Приора прокладка имеет толщину 0.5мм. Получаем расстояние до поршня 7.4мм. С ней вся надежность двигателя отпадет напрочь. Да и при установке 124 поршней упадет СЖ, а с ней изменится мощность мотора и увеличится расход… Что нам нафиг не нужно.

Есть другой вариант, но он дороже. То есть установка приора группы но с безвтыковыми поршнями которые имеют глубину выемок 7мм. Код данных поршней 21126-10045015М-У

немного истории

С приора прокладкой расстояние будет 8.5мм. Компрессионная высота этих поршней на 0.4мм. больше, поэтому недоход приравнивается к нолю.

ВЫВОД:

1. На поршнях 21124 с обычной прокладкой расстояние до поршня 8.2 2. На поршнях приора безвтык с прокладкой приора расстояние 8.5 Получается что на приоре группе надежней будет, так как имеет расстояние больше. И еще не уменьшиться степень сжатия. Но это не все ее положительные качества. 1. Вес — Приора группа имеет вес 744гр. а 2112 группа 1235гр. что в принципе разница очень большая. За счет чего увеличивается КПД двигателя 2. Трение — Приора поршень имеет Т-образную форму и небольшую юбку, которая уменьшает трение с цилиндром, а так же кольца имеют меньшую ширину чем обычные, которые тоже уменьшают трение, ну и вкладыши тоньше уменьшая трение с коленвалом.Результаты: Увеличение мощности, увеличение динамики, уменьшение расхода, уменьшение колебаний.

Данная запись обзорная, у меня с моторов все гуд — не пугайтесь. По возможности буду выкладывать сборную информацию по дрыгателям и вариантам решений бюджетных. Ведь даже для владельцев 8 клапанных ВАЗов есть возможность поставить серийную облегченную поршневую группу для улучшения динамических и тяговых характеристик двигателя и авто в целом.

В данной записи не учтены варианты по увеличению объема двигателя путем расточки или замены коленвала, а так же не рассматривается вариант установки злых валов.

Безвтыковые поршни

Безвтыковые поршни имеют проточки под клапана в верхней части поэтому они не «втыкаются» в клапана, отсюда и название. Есть 3 вида безвтыковых поршней для Лады Приоры: СТИ, СТК, АВТРАМАТ.

Поршни СТИ

Это кованые поршни, их изготавливают на предприятии в Тольятти. Имеют глубокие канавки и плоское днище. Юбки покрыты графитом. Рекомендуются к установке на двигатель, который требует выравнивания плоскости головки блока цилиндров.

Для ремонта двигателя 21126 (1,6 л 16 клапанов) предназначен поршень СТИ 216,08 диаметром 82,0 мм. Пальцы и стопора в комплект не входят. Если ремонт без увеличения диаметра невозможен, то применяют поршни 216.09, 216.10, 217.16 или 217.17 и к ним идут поршневые кольца с диаметрами 82,5 мм, 83,0 мм, или 84,0 мм.

Поршни СТК

Поршни СТК изготавливают на предприятии «Samara Trading Company». Эти поршни «лекарство» для поршневых групп.

Их сплав отличается от сплава заводских поршней. Юбки поршней аналогичны юбкам заводских поршней и покрыты маликотовым антифрикционным покрытием.

Недостаток их в том, что не на всех поршнях нормальные боковые проточки под отвод масла. Поэтому, чтобы они не ели масло, нужно сверлом на 2 – 4 мм просверлить недостающие канавки. Сверлом на 3,5 – 4 мм нужно сверлить аккуратно, особенно справа, чтобы сверло не выскочило, зацепившись за острый край.

С 2017 года СТК начал делать новые модели поршней. Сбоку у них 2 слива для масла, которые доходят до середины канавки и есть переход от щели для слива масла к дырочкам, как у заводских поршней. Но дырочек для слива масла теперь не по 2, а по 4 с каждой стороны, что улучшает отвод масла, и увеличивает прочность поршня.

Поршни АВТРАМАТ

Поршни изготавливают на ООО «АВТРАМАТ». Их сплав идентичный сплаву заводских поршней, а юбка намного шире.

Чтобы избежать расхода масла, нужно сверлом на 2 мм с торцов просверлить отверстия под слив масла (так как на заводе их не делают). Как сверло начинает проходить насквозь расточить отверстие вниз для отвода масла от нижней кромки маслосъемного кольца.

Преимущества поршней с проточками под клапана

• Двигатель не повреждается, так как клапана проваливаются в проточки при обрыве ремня ГРМ.
• Поршни не перегреваются, редко прогорают и раскалываются.

Недостатки поршней с проточками под клапана

• Ухудшается сжатие рабочей топливной смеси и увеличивается объем камеры сгорания и в итоге, мощность мотора снижается на 10%, а расход топлива увеличивается на 10%.
• При сжатии смеси бензина и воздуха неравномерно распределяется давление поршня.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки.

Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

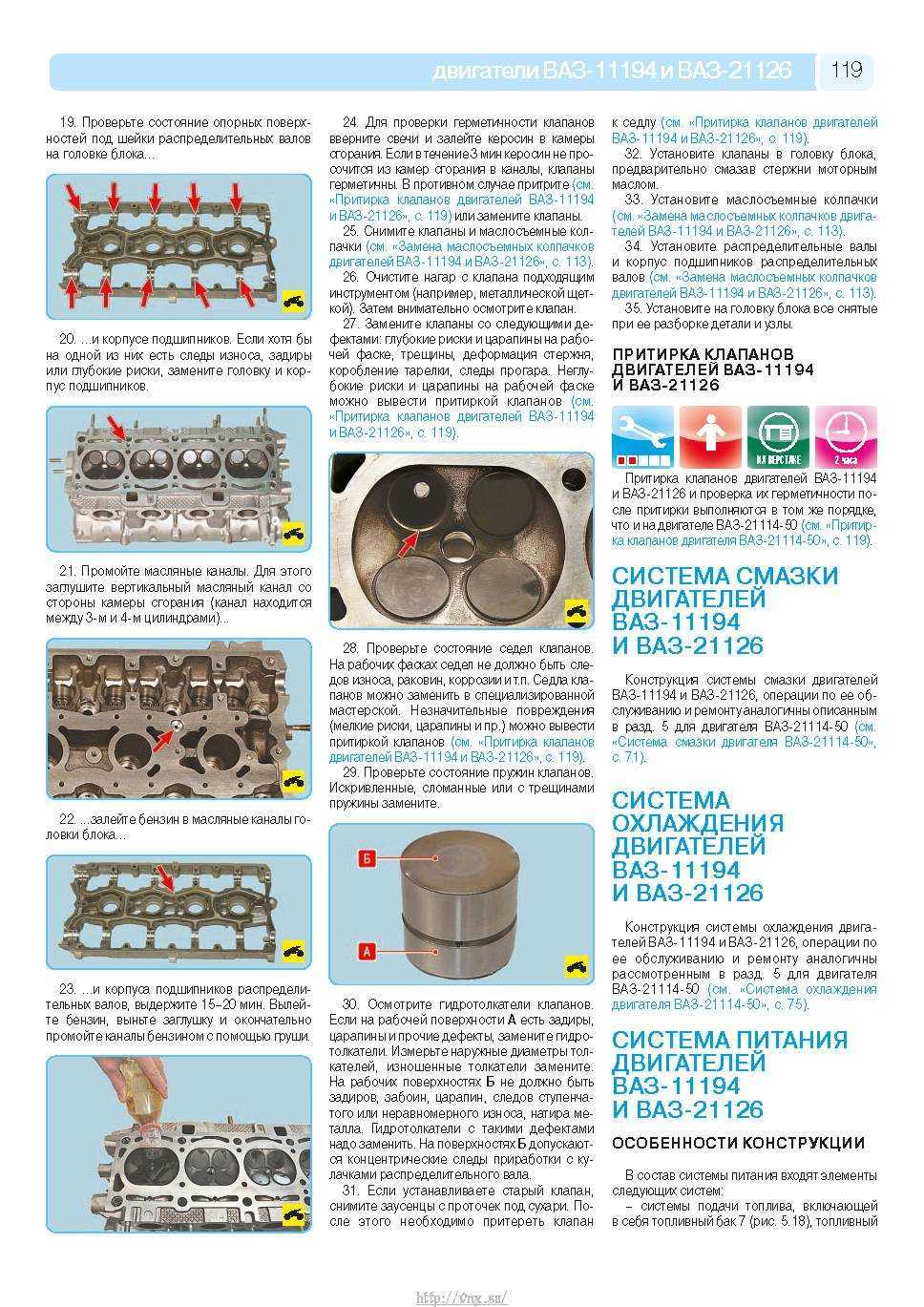

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев.

Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

О фильтрах и маслах

Масло сразу рекомендую лить не ниже, чем Motul 5W40, который обеспечит все трущиеся поверхности двигателя масляной пленкой. Фильтр масляный и воздушный фирмы Bosch.

Какова примерная стоимость вышеперечисленных запчастей?

• Низ мотора обойдется в 24000 рублей.
• ГБЦ 16500р.
• Навесное 20000р.
• Масла и фильтра 5000 р.

Итого, без учета работ, запчасти выходят в 65500 рублей, или 1100$. Такой ремонт для отечественного автомобиля является слишком высокой, так как агрегат 21126 в сборе будет стоить 75000 рублей, но в нашем случае вы будете иметь мотор с большей степенью сжатия, с более высокой компрессией, хорошим подхватом снизу, уменьшенным расходом топлива, мощностью, примерно, 120 л.с и ресурсом 350 000 км минимум. При обрыве ремня клапана больше не встретятся с клапанами, достаточно будет выставить метки и установить новый ремень. Так как будет стоять длинный впускной коллектор и выпускной коллектор без катализатора, то двигатель будет “дышать” свободнее, а значить расход топлива уменьшится, а мощность увеличивается.

Немаловажный фактор — правильная обкатка и своевременное обслуживание, которые будут способствовать стабильной работе двигателя весь срок эксплуатации. Настоятельно рекомендую проводить следующие мероприятия:

• каждые 7-8 тыс. км. менять масло и все фильтра;
• с каждой заменой масла снимать маслоприемник и чистить его;
• чистить дроссельную заслонку раз в 20 000 км;
• в систему охлаждения лить антифриз G11 и менять раз в 3 года;
• лить бензин с октановым числом А-95;
• менять ремень ГРМ раз в 50 000 км.

Если вы хотите увеличить мощность двигателя посредством установки широкофазных распредвалов, прямоточной выхлопной системы, дроссельной заслонки, диаметром 52-56 мм, расточки каналов ГБЦ, и на выходе получить 150 л.с., то ресурс мотора снизится до заводской отметки 200 000 км. Для стабильной работы мотора не стоит ставить “валы” с сильно широкой фазой, иначе двигатель будет работать неустойчиво и “выплевывать” бензин в выхлопную трубу.
