Рекомендации по эксплуатации и замене ремня привода вспомогательных агрегатов

Натяжка ремня генератора: схема, как проверить, правильно натянуть ремень

Неправильная натяжка ремня генератора может стать причиной отсутствия зарядки. Умение определять правильное усилие натяжения будет полезным как при ремонте своими руками, так и в случае загорания на приборной панели индикатора низкого уровня зарядки АКБ.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки

Именно поэтому важно знать, как проверить натяжение ремня генератора

Виды конструкции

Привод генератора бывает двух типов:

• индивидуальный – генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
• общий – для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

• с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В – 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
• тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
• с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто – нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
• ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
• в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

Рекомендуем: Как снять подушку безопасности с руля: восстановление, снятие и замена пб, ремонт шлейфа

Инструкция по подтяжке

Чтобы подтянуть ремень генератора на большинстве легковых авто, понадобится буквально 2 рожковых либо накидных ключа плюс монтажная лопатка. Предварительно снимите пластиковый кожух и другие элементы, перекрывающие свободный доступ к узлу. Ради удобства прогретому двигателю дайте полчаса на остывание и наденьте матерчатые перчатки.

Натяжение ремня переднеприводных автомобилей ВАЗ и импортных машин подобной конструкции лучше производить на смотровой канаве. Из нее удобнее добираться до болта крепления генератора. При отсутствии ямы придется снимать правое переднее колесо или ложиться на землю под авто.

Подтяжка выполняется в следующем порядке:

1. Зафиксируйте машину ручным тормозом и поставьте на первую скорость, чтобы шкив коленчатого вала не поворачивался в процессе ведения работ.
2. Если доступ к нижнему болту генератора закрыт защитой поддона картера, то этот кожух придется демонтировать.
3. Дальше надо ослабить гайку на болте нижнего кронштейна крепления генератора. Открутите ее на 2–3 оборота.
4. Ослабьте вторую гайку на верхней регулировочной скобе (операция выполняется со стороны капота).
5. Уперев монтажную лопатку в корпус генератора, аккуратно отодвиньте агрегат дальше от коленчатого вала и сразу затяните гайку на скобе.
6. Если конструкцией автомобиля предусмотрен натяжной болт, лопатка не понадобится. Закручивание этого болта натягивает ремень, откручивание – ослабляет.

Прежде чем окончательно затянуть нижнее крепление, проверьте натяжение ременной передачи. Если вы перестарались и элемент слишком натянут, нужно снова ослабить верхнюю гайку и откорректировать положение генератора.

Натяжка ремня генератора, вращающего 3–4 шкива одновременно, производится в зависимости от конкретной марки машины. Например, в автомобилях «Шевроле – Нива» генератор не откручивается вовсе, поскольку конструкцией предусмотрен натяжной ролик, установленный на пластине. Вначале ослабляется крепление этой пластины, потом закручивается натягивающий болт. Поскольку ролик находится в узком проеме между радиатором и двигателем, для его отвинчивания потребуется короткий торцевой ключ с воротком.

Заменить ремень генератора в автомобиле – это дело пустяковое и особого труда не составит. Но не все автолюбители знают, когда его уже пора менять. А несвоевременная замена ремня генератора приводит к «голоданию» аккумуляторной батареи, так как ремень проскальзывает на шкивах и генератор работает не на полную мощность.

Признаки, указывающие на то, что ремень пора менять:

• Первый признак. Открыв капот, бросаем взгляд на ремень генератора. Если ремень расслоился, потрескался или имеет неровные края, он подлежит замене без вариантов.
• Второй признак. Необходимо запустить двигатель и на слух определить наличие посторонних звуков, исходящих от ремня генератора. Если ремень свистит, это сигнал о том, что его необходимо подтянуть, а если регулировка не позволяет это сделать, то заменить. Свист может появляться при увеличении нагрузки на генератор, например, включении печки, наружного освещения или обогрева заднего стекла.
• Третий признак. При работающем двигателе включить наружное освещение и дальний свет фар, и если в этот момент на приборной панели загорится указатель, сигнализирующий об отсутствии зарядки аккумулятора, это признак, указывающий на необходимую замену ремня генератора или на его подтяжку.

Смотреть на сайте Онлайн

Симптомы ослабленного ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это визг во время работы мотора. Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — ГРМ или гидроусилителя

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Натяжитель ремня генератора — как устроен и как заменить натяжитель самому

Здравствуйте, уважаемые автомобилисты! Аксиома, понятная всем: управление автомобилем может приносить удовольствие только в случае полной исправности всех его узлов и механизмов.

Даже незначительная поломка несущественного, на первый взгляд, элемента может принести немало неудобств. Если во время движения появляются раздражающие факторы в виде скрипов, свиста, постукиваний, металлического звона, сразу необходимо искать причину поломки.

Иначе вождение автомобиля превратиться в испытание для нервной системы, а возможно и чревато большими затратами в будущем на ремонт. Проблемы, которые иногда возникают с ремнём генератора, известны практически каждому автолюбителю.

Как только ремень начинает свистеть, рвётся, мы быстро спешим заменить ремень генератора и ждём, что всё на этом закончится. Каково же наше удивление, когда проблема не исчезает.

Новый ремень, новый ролик с новым подшипником, соблюдение всех канонов и правил при ремонте ременной передачи генератора могут не дать положительных результатов, если не обследован натяжитель ремня генератора.

Это как раз та деталь, которой почти никогда не уделяют внимание специалисты сервисов, считая её вечной. Практика показывает, что проблемы могут возникнуть даже после того, как автомобиль покидает сборочный конвейер

Как устроен натяжитель ремня генератора

Существует большое число узлов автомобиля, в которые автолюбителю, не имеющему специальных знаний и навыков ремонта, не стоит самостоятельно разбирать.

Натяжитель ремня генератора имеет очень простое устройство, вполне поддаётся ремонту даже не очень опытным водителям. Каждый из автопроизводителей создаёт натяжители на собственное усмотрение, но большая их часть имеет такие составные части:

Сам кронштейн крепится к двигателю с помощью 3-4 болтов или шпилек с гайками.

Считается, что самое уязвимое место натяжителя – это подшипник. Действительно, находясь в постоянно напряженном состоянии и совершая огромное количество вращений, подшипник вырабатывает свой ресурс и нуждается в замене.

После того, как снят ремень генератора, состояние подшипника диагностируется очень легко. Исправный подшипник не имеет люфта. Не меньше проблем может принести и кронштейн с болтом ролика.

С течением времени кронштейн может незначительно изогнуться, сместив ролик с плоскости нахождения ремня. Подобное искривление кронштейна приводит к таким последствиям:

• одна сторона ремня испытывает большее растяжение, что приводит к преждевременному его износу;
• при значительном искривлении ремень может слетать.

Такой дефект наблюдается не только у автомобилей, имеющих солидный пробег. Иногда кривой натяжитель ремня генератора можно встретить и на совершенно новых машинах, что указывает на его заводской недочёт.

Замена натяжителя ремня генератора своими руками

Как не прискорбно, но если уж обнаружили искривление кронштейна, то единственный выход – это полная замена натяжителя ремня генератора.

Кронштейн выполняется, как правило, в виде монолитной конструкции и не поддаётся восстановлению. Даже если попытаться его выровнять, то никто не сможет гарантировать, что ролик снова будет установлен на своё штатное место, а сам кронштейн снова не согнется.

Замена натяжителя ремня генератора происходит достаточно быстро. Нужно лишь выполнить такие действия:

• отключить контакты аккумулятора;
• ослабить натяжение ролика и снять ремень генератора;
• открутить гайки кронштейна и снять его;
• установить новый кронштейн с роликом;
• надеть ремень генератора и натянуть его.

Для того, чтобы не допустить поломок в будущем, необходимо выполнять всего два правила. Во-первых, при замене ремня генератора необходимо проверять находятся ли на одной линии шкивы коленвала, генератора и ролик натяжителя, а во-вторых, не допускать слишком сильного натяжения ремня.

Замена приводного ремня

Искривление нового ремня на верхнем шкиве. Не пытайтесь поддеть его отверткой.

В магазинах и на станциях техобслуживания, где продаются вентиляторы и приводные ремни, всегда есть списки запчастей, подходящих для автомобилей самых популярных марок. Купите ремень нужного размера и качества.

Ремни для генераторов обычно прочнее и дороже, чем ремни для динамо-машин, однако если вы попытаетесь использовать неподходящий ремень, он быстро износится и внезапно порвется.

Если в продаже нет нужных ремней, обратитесь за консультацией к поставщику. Не забудьте взять с собой старый ремень для сравнения. Покупая ремень, отличный от старого, убедитесь в том, что его характеристики соответствуют требованиям вашего автомобиля.

Если шкивы расположены в передней части автомобиля, замена приводных ремней не вызывает особых затруднений. Если же двигатель находится сзади (как, например, в Mini), работа усложняется, т.к. доступ к ремню перекрывается кожухом вентилятора или другими деталями. В некоторых случаях приходится снимать кожух (хотя бы частично).

Для того, чтобы снять старый ремень, ослабьте крепление на опоре генератора и как можно сильнее подвиньте генератор к двигателю.

После этого вам, скорее всего, удастся снять ремень с верхнего шкива (у водяного насоса). Снимите ремень со шкивов у генератора и коленчатого вала и приподнимите его над вентилятором. Если на вентиляторе есть кожух, попытайтесь протащить ремень между ним и лопастями вентилятора.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Для установки нового ремня проделайте действия в обратном порядке. В некоторых случаях ремень необходимо натянуть на верхний шкив.

Накиньте ремень вентилятор, убедившись в том, что он плотно лег в канавки на нижних шкивах. Как можно плотнее натяните ремень на верхний шкив, а затем медленно поверните вентилятор, надавливая на кромку шкива большим пальцем. Постарайтесь не прищемить его ремнем.

Если в вашем автомобиле установлен электровентилятор с вязкостными муфтами (см. раздел Как работает система охлаждения двигателя), возможно, для натягивания нового ремня вам придется немного повернуть двигатель, т.к. при такой конструкции шкив вентилятора не вращает шкив коленчатого вала, и натянуть ремень иными способами невозможно.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Как правило, двигатель можно повернуть с помощью гаечного ключа, зажав им шкив коленчатого вала.

Если вам необходимо снять ремень с составного шкива, используйте метод, описанный в разделе о регулировке. При установке нового ремня сначала поставьте все нужные шайбы, а затем проверьте натяжение и уберите ненужные.

При первом использовании все новые ремни растягиваются, поэтому повторную проверку рекомендуется осуществить через 300 км (или в соответствии с рекомендациями производителя).

Установите рычаг переключения передач в нейтральное положение.

Снимите переднюю крышку ремня привода распределительного вала.

Слишком сильное натяжение ремня приводит к повышенному износу подшипников водяного насоса и натяжного ролика.

При слабом натяжении ремня возможно нарушение фаз газораспределения из-за перескакивания ремня по зубьям шкива распределительного вала. Кроме того, нарушение регулировки приводит к повышенному износу ремня.

Предупреждение

Проворачивайте коленчатый вал по часовой стрелке (в сторону вращения коленчатого вала) только за болт крепления к нему шкива. Запрещается проворачивать коленчатый вал за шкив распределительного вала.

1. Проверните коленчатый вал баллонным ключом за болт крепления шкива привода генератора через отверстие в нише правого колеса (чтобы легче провернуть вал, можно вывернуть свечи зажигания).

2. Проверьте натяжение ремня: его ведущая ветвь должна поворачиваться на 90° от усилия пальцев (15–20 Н или 1,5–2 кгс), приложенного посередине между шкивами коленчатого и распределительного валов.

3. Если натяжение не соответствует указанному, ослабьте гайку крепления натяжного ролика.

4. Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке. При отсутствии специального ключа вставьте два сверла в отверстия ролика.

5. . с помощью отвертки поверните ролик в соответствующую сторону и, удерживая ролик в этом положении, затяните гайку его крепления.

6. Проверните коленчатый вал на два оборота и проверьте совпадение меток ВМТ (см. подраздел 10.1.) и натяжение ремня. При необходимости повторите регулировку. После регулировки установите переднюю крышку.

Прицеп с бортами и днищем из ламинированной фанеры

Для снятия ремня требуется снизить степень его натяжения;
В автомобилях применяются различные механизмы натяжения или просто натяжитель;
В некоторых случаях это подобие болта, либо же элемент полукруглой формы;
Перед снятием обязательно запишите или составьте схему расположения ремня

Это крайне важно, поскольку новый нужно ставить точно так же;
При регулировании натяжения болтом его нужно начать крутить в нужную сторону;
Каждый поворот устройства снижает степень натяжения;
В результате после нескольких проворачиваний ремень легко снимается вручную;
Внимательно сравните размеры, толщину и структуру нового и старого ремня. Крайне важно использовать деталь, точно соответствующую вашему авто;
Теперь новый ремень накидывается на генератора;
Натяжитель крутят механизмом натяжения в противоположную снятию сторону.

Обязательно контролируйте натяжку. Элемент ни в коем случае не должен болтаться и свисать. Но и перетянуть тоже можно, потому дозируйте прикладываемое усилие.

Закончив монтаж, обязательно запустите мотор и дайте на генератор максимальную нагрузку. Для этого следует включить все приборы в виде фар, аудиосистемы, кондиционера и пр. Если ощущается легкий свист, вы просто не дотянули ремень до нужной степени натяжения.

Приходилось ли вам самим менять ремень генератора? Сталкивались с какими-то сложностями, или процедура была предельно простой и понятной?

Спасибо, что читаете нас! Подписывайтесь, оставляйте комментарии и задавайте интересующие вас вопросы!

Признаки скорого разрыва ремня генератора и профилактические меры

Чуть выше мы рассказали о возможных последствиях ситуации, когда порвался ремень генератора, и ответили на вопрос, можно ли ехать на аккумуляторе. Как вы помните, дальнейшее движение в случае поломки грозит серьезным ремонтом. А значит, нужно заранее проверить признаки износа ремня и принять меры. Как это сделать? Эта информация важна для владельцев любых авто – отечественных и европейских.

Ремень генератора может порваться в ближайшее время, если:

• На ребристой поверхности образовались трещины. Внимательно осмотрите ребра ремня вдоль и поперек. Там не должно быть повреждений.
• Фрагменты поверхности ремня осыпаются. При наличии на внутренней стороне изделия отслоившихся кусочков или крошек материала нужно срочно принимать меры. В этом случае агрегат может порваться совсем скоро.
• Наблюдается повреждение ребристой поверхности. Материал может стираться и скапливаться в углублениях изделия.
• Произошло абразивное изнашивание. Изначально внешняя поверхность ремня гладкая и блестящая, но в процессе эксплуатации на ней появляются следы. Слой может стереться вплоть до ткани, что говорит о скором его разрыве.
• Отслоилось одно или несколько ребер. Во время эксплуатации они сдвигаются в сторону, что приводит к их отделению от основания структуры ремня генератора.

• Ребристая поверхность изношена неравномерно. В этом случае одно ребро имеет более характерные признаки износа, чем другие. Во время движения появляется посторонний звук, похожий на трение.

• Крайние ребра повреждены и изношены. При этом по бокам сам ремень становится глянцевым. Процесс сопровождается посторонним сильным шумом во время работы генератора. Такая ситуация зачастую приводит к затяжке ремня в привод газораспределительного механизма, вследствие чего происходит серьезное повреждение ДВС.
• Ребристая поверхность липкая, в виде чешуек. Наблюдается ее набухание. Причиной этого может быть попадание моторного масла или других жидкостей на изделие.
• Загорелся значок разряженного аккумулятора на приборной панели. Индикатор появляется вследствие сбоя в работе аккумуляторной батареи или генератора.
• Наблюдается шум и посторонние звуки во время работы генератора. Вы можете слышать скрип, скрежет, стук, щелчки, чириканье.
• Появились трещины на внешней поверхности ремня. Совсем скоро появятся посторонние звуки и ремень генератора порвется.
• Внешние осветительные приборы функционируют некорректно. Например, при отжатии педали газа фары тускнеют, а при нажатии приходят в норму. Это связано с тем, что, когда вы газуете, ремень вращается быстрее.

Порвался ремень генератора? Как не допустить этого вновь? Не забывайте о профилактических мерах, позволяющих выявить степень его износа.

Соблюдайте срок эксплуатации ремня, рекомендованный производителем. Своевременно меняйте изделие, примерно через каждые 30 тыс. км пробега.

Регулярно проверяйте натяжение ремня. Оно не должно быть слишком слабым или сильным.

Осуществляйте проверку состояния ремня каждые 5 тыс. км. При появлении признаков износа поменяйте его незамедлительно. Если на нем появились трещины – самое время купить новый.

Не допускайте попадания моторных жидкостей на ремень.

Симптомы ослабленного ремня генератора

Не все водители знают, когда именно ремень генератора ослаблен, и какие признаки на это указывают. Главный признак ослабленного ремня генератора — это визг во время работы мотора. Лучше всего он слышится в момент старта двигателя, а также при наборе оборотов.

Важно: Помните, что не только ослабленный ремень генератора может вести к подобным визгам. Похожие признаки ослабления других ременных приводов — ГРМ или гидроусилителя

Чтобы точно определить, что свист идет именно от ослабленного ремня генератора, нужно его проверить. Проще всего это сделать, если заглушить мотор, после чего в ручном режиме проверить, насколько хорошо натянут ремень. Для этого потребуется проверить величину прогиба ремня. Чтобы это сделать, надавите на ремень. Если он прогибается не более чем на 0,5 см, значит, его натяжение достаточное для нормальной работы. Если прогиб сильнее, это говорит о том, что требуется подтянуть ремень генератора.

Еще одним симптомом, который явно указывает на наличие проблем с генератором или натяжением его ремня, является сильное падение уровня заряда аккумуляторной батареи.

Инструкция по замене своими руками

Если вы столкнулись с проблемой износа или обрыва ремня, то вам наверняка будет интересно узнать, как снять и установить новый РГ. Процедура замены в целом — дело довольно сложное. Если вы никогда ранее не занимались ремонтом автомобиля, то лучше обратиться за помощью к специалистам в вопросе замены.

Как поменять РГ — рекомендуем ознакомиться с процессом замены на примере автомобиля Форд Фокус:

1. Сначала следует отключить питание в бортовой сети автомобиля, для этого нужно открыть капот и сбросить клеммы от аккумуляторной батареи.
2. Затем подставьте переднюю часть автомобиля на домкрат, подставьте под машину упоры. Болты переднего правого колеса откручиваются, само колесо затем демонтируется.
3. Снимается и подкрылок с брызговиком, для этого нужно открутить болты, которые фиксируют эти элементы кузова. Для упрощения процесса демонтажа можно просто обрезать изношенный ремень, после чего удалить его остатки с поверхности вала.
4. Теперь возьмите новый РГ и установите его в центральной части между коленвалом, насосом гидравлического усилителя, а также помпой. Затем на колесо помпы следует установить приспособление для монтажа ремня (продается в автомагазинах), а его колесиком надо будет покрутить против часовой стрелки.
5. Далее, ремешок ставится на приводной вал таким образом, чтобы его номер был направлен в сторону силового агрегата. Ремень следует надеть на валы вспомогательных устройств, а также шкив генераторной установки.
6. Используя гаечный ключ на 19, нужно покрутить вал насоса. Проворачивать его нужно до момента, пока ремень полностью не растянется и не будет полностью установлен на шкива. Далее, при помощи гаечного ключа на 18 надо будет провернуть коленвал на пару оборотов, это даст возможность зафиксировать ремешок. Сделав это, проверьте правильность выполненных действий.
7. Когда эти действия будут выполнены, нужно проверить качество натяжки ремешка на привод компрессорного устройства системы кондиционирования. Девайс для установки ремня нужно установить на шкивы вспомогательных механизмов так, чтобы он находился между двумя осями шкива. Когда это будет сделано, ремень ставится на вал компрессора кондиционера.
8. Затем коленчатый вал опять проворачивается, пока ремешок не будет полноценно установлен на шкивы. Инструмент для установки убирается в сторону, после чего коленвал опять проворачивается на несколько оборотов, это позволит проверить, насколько правильно были выполнены действия. Только когда вы сможете удостовериться в том, что РГ установлен верно, нужно будет проверить его натяжку и убедиться в том, что он его канавки правильно установлены на ручейки привода.
9. Теперь вам надо будет завести силовой агрегат и произвести диагностику выполненного ремонта. Если у вас есть средство для размягчения и натяжки ремня, то обработайте им внутреннюю поверхность РГ.

Как натянуть ремень генератора и обеспечить правильную натяжку?

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы.

Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора.

Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее. Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

• подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
• снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
• проверка работоспособности шкивов и валов механизма;
• установка нового ремня и его правильная натяжка с соблюдением требований;
• проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла

Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма

Когда менять ремень генератора

1. Износ ремня. В процессе работы ремень изнашивается и вытягивается. В результате ремень проскальзывает на шкивах. При нагрузке на генератор начинает из давать характерный свист.
2.   Обрыв ремня. Часто встречающаяся неисправность. Она может возникнуть как от старения ремня. В результате потери эластичности. Рвутся армирующие ремень нити. Так же обрыв может произойти по причине выхода из строя натяжного ролика. Заклинивает подшипник ролика либо разрушается шкив ролика. Смещение ремня приводит к тому что шкивы его перерезают.
3.   Меду ремнем и шкивом может попасть посторонний предмет. В результате ремень натягивается и рвется.

 Признаки износа ремня

Если есть признаки износа ремня, такие как :

• Ремень начинает свистеть на шкиву
• Старение ремня выражается в появлении поперечных трещин как с внутренней так и наружной стороны ремня
• По краю ремня наблюдается появление распустившихся нитей.

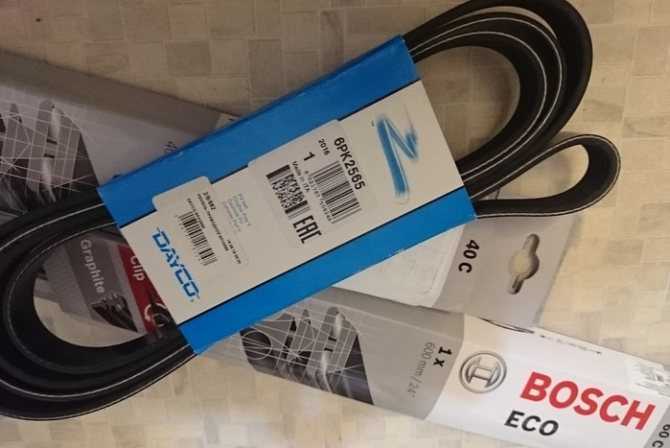

Ремень необходимо заменить на новый

Принцип работы приводных ремней

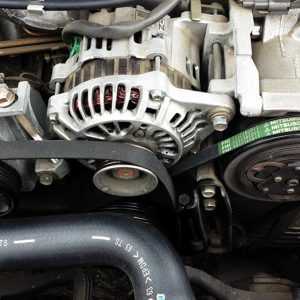

Ремень крепится к шкиву с V-образной канавкой и управляет генератором и водяным насосом с вентилятором, передавая вращательное движение от коленчатого вала.

Растянутые ремни часто проскальзывают и соскакивают со шкивов. Потрескавшиеся ремни в конечном итоге рвутся. Необходимо проверять натяжение и общее состояние ремней по меньшей мере один раз в месяц.

О порванном ремне обычно свидетельствует сигнальная лампа зажигания или прекращение работы генератора.

Перегрев двигателя или внезапно разрядившаяся батарея, могут указывать на то, что ремень провис или соскочил со шкива.

Как правило, ремень проскальзывает при большой загруженности генератора — например, когда одновременно включены фары и отопитель заднего стекла. В этом случае сигнальная лампа не загорается, но батарея не заряжается на полную мощность и в конце концов изнашивается.

Перегрев, вызванный проскальзыванием ремня, нарушает работу водяного насоса и вентилятора.

Помимо этого, под влиянием избыточной температуры сам ремень изнашивается гораздо быстрее. Как правило, в первую очередь трескается его внутренняя поверхность.

С другой стороны, избыточное натяжение ремня увеличивает нагрузку на генератор и шестеренки насоса, что вызывает преждевременные поломки.

Перед проверкой ремней извлеките ключ зажигания, чтобы предотвратить возможные травмы от внезапно включившегося двигателя.

При первичной проверке внимательно осмотрите ремень и ощупайте его внутреннюю поверхность, чтобы выявить повреждения. Для более тщательной проверки снимите ремень и последовательно согните каждый участок, чтобы обнажить возможные трещины.

При обнаружении трещин, потертостей, разрывов и выпуклостей ремень необходимо заменить. V-образные канавки на шкивах также нуждаются в осмотре. Убедитесь, что они не являются причиной повреждений. Канавки должны быть чистыми, гладкими и ровными. Проследите за тем, чтобы они полностью совпадали с ремнями и не перекручивали их.

Любое несоответствие обычно означает, что генератор был закреплен неправильно.

Механизм натяжения промежуточного колеса

В некоторых автомобилях присутствует вспомогательный механизм, который позволяет быстро и четко отрегулировать степень натяжения ремня. Ослабьте гайку на регулировочном винте и вращайте его до тех пор, пока ремень не натянется до нужной степени. Закрепите гайку и проверьте натяжение.

Как правило, провисший или соскочивший ремень издает пронзительный визг. Этот звук меняется в зависимости от скорости вращения двигателя.

Не пытайтесь устранить его, смазав ремень маслом. Это может вызвать непредвиденные повреждения и поломки. Кроме того, липкий и мокрый ремень будет по-прежнему скрипеть даже после регулировки.

Порванный ремень, о котором свидетельствует сигнальная лампа зажигания, может сильно повредить другие детали.

К примеру, его болтающиеся концы часто задевают элементы электропроводки, перерезают шланги или даже проминают радиатор. Если вы предполагаете разрыв, отключите двигатель как можно быстрее.

Составной шкив

В месте крепления генератора к неподвижной опоре обычно присутствует составной шкив, позволяющий снять или отрегулировать ремень. В конструкцию входят два вогнутых диска, скрепленных между собой, и несколько прокладок (шайб).

На рисунке изображена внешняя половина шкива с гайкой, прокладкой и дополнительной шайбой.

Признаки слабого натяжения привода генератора

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

• из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
• некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
• на панели приборов непрерывно во время поездок горит лампочка уровня заряда аккумулятора.

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры

Стоит обращать внимание на ее поведение

Подводим итоги

Чтобы избежать любых проблем в эксплуатации генератора, необходимо правильно настроить работу ремня и прочих узлов. В таком случае вы сможете получить хорошую работу электрической системы автомобиля, избежать чрезмерной натяжки или недостаточной силы натяжения ремня и гарантировать его качественную и длительную работу. В ином случае вам придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжкой ремня генератора.

Если процедура оказалась достаточно сложной, лучше обратиться к профессионалам — услуга натяжки ремня генератора не будет стоить слишком дорого. Возможно, в вашем автомобиле присутствует специфическая конструкция для регулировки ремня. И в таком случае лучше также доверить работу специалистам. Приходилось ли вам самостоятельно регулировать натяжку ремня генератора или устанавливать ремень в экстренных условиях?
