Переключатель и выключатель: в чем разница, схемы и фото

Рекомендации

Общие сведения

• Перечисление параметров в логическом порядке, например с наибольшей вероятностью будет выбрано наименьшее значение, самая простая операция — самая сложная или наименьшая опасность для большинства. Алфавитное упорядочение не рекомендуется, так как оно зависит от языка и, следовательно, не локализуется.

• Если ни один из вариантов не является допустимым, добавьте другой параметр, отражающий этот выбор, например Нет или Не применяется.

• Предпочитайте выравнивать переключатели по вертикали, а не по горизонтали. Горизонтальное выравнивание сложнее читать и локализовать.

  Правильно:

  В этом примере переключатели выровнены по вертикали.

  Неправильно:

  В этом примере горизонтальное выравнивание сложнее для чтения.

• Переосмыслите использование полей групп для упорядочения групп переключателей. Это часто приводит к ненужным загромождениям экрана.

• Не используйте метки переключателей в качестве меток полей группы.

• Не используйте переключатель для выполнения следующих действий:

  • Выполнение команд.
  • Отображение других окон, например диалогового окна для получения дополнительных входных данных.
  • Динамическое отображение или скрытие других элементов управления, связанных с выбранным элементом управления (средства чтения с экрана не могут обнаружить такие события). Однако вы можете динамически изменять текст на основе выделенного фрагмента.

Подчиненные элементы управления

• Поместите подчиненные элементы управления справа или ниже (с отступом, с помощью метки переключателя) переключателя и его метки. Завершите метку переключателя двоеточием.

  В этом примере переключатель и его подчиненный элемент управления совместно используют метку переключателя и клавишу доступа. В этом случае клавиши со стрелками перемещают фокус с переключателя на подчиненное текстовое поле.

• Оставьте зависимые редактируемые текстовые поля и раскрывающиеся списки включенными, если они совместно используют метку переключателя. Когда пользователь вводит или вставляет что-либо в поле, выберите соответствующий параметр автоматически. Это упрощает взаимодействие.

  В этом примере при вводе номера страницы автоматически выбирается элемент Pages.

• Избегайте вложения переключателей с другими переключателями или проверка прямоугольники. По возможности оставьте все параметры на одном уровне.

  Правильно:

  В этом примере параметры находятся на одном уровне.

  Неправильно:

  В этом примере использование вложенных параметров добавляет ненужные сложности.

• Если вы вложите переключатели с другими переключателями или проверка поля, отключите эти подчиненные элементы управления, пока не будет выбран параметр высокого уровня. Это позволяет избежать путаницы в значении подчиненных элементов управления.

Значения по умолчанию

• Так как группа переключателей представляет собой набор взаимоисключающих вариантов, по умолчанию всегда выбирается один переключатель. Выберите наиболее безопасный (чтобы предотвратить потерю данных или системного доступа) и наиболее безопасный и закрытый вариант. Если безопасность и безопасность не являются факторами, выберите наиболее вероятный или удобный вариант.

• Исключения: Не выберите значение по умолчанию, если:

  • Нет приемлемого варианта по умолчанию для обеспечения безопасности, безопасности или юридических причин, и поэтому пользователь должен сделать явный выбор. Если пользователь не делает выбор, отобразится сообщение об ошибке, чтобы принудительно выполнить его.
  • Пользовательский интерфейс должен отражать текущее состояние, а параметр еще не задан. Значение по умолчанию неправильно означает, что пользователю не нужно делать выбор.
  • Целью является сбор беспристрастных данных. Значения по умолчанию будут смещены в сбор данных.
  • Группа переключателей представляет свойство в смешанном состоянии, что происходит при отображении свойства для нескольких объектов, которые не имеют одинаковых параметров. В этом случае не отображайте сообщение об ошибке, так как каждый объект имеет допустимое состояние.

• Сделайте первый параметр параметром по умолчанию, так как пользователи часто ожидают этого, если только этот порядок не является логичным. Для этого может потребоваться изменить метки параметров.

  Неправильно:

  В этом примере параметр по умолчанию не является первым.

  Правильно:

  В этом примере метки параметров переоформляются, чтобы сделать первый параметр параметром по умолчанию.

В чем разница?

Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.

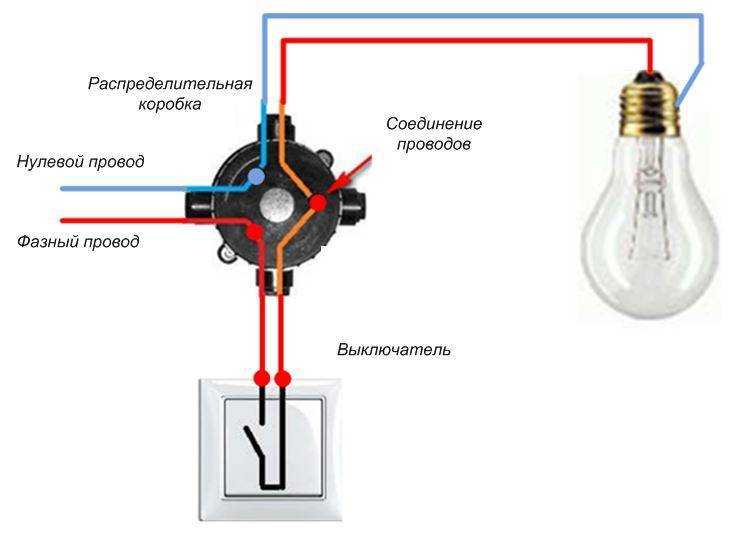

Нагляднее всего отличие выключателя от переключателя показывает схема подключения.

При подключении классического одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее по мере необходимости.

Двух- и трехклавишные модели подключаются аналогично. В итоге нажатием нужной клавиши, ток пускается по указанному кабелю, зажигая конкретный источник света.

Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных шесть вместо четырех и т.д.

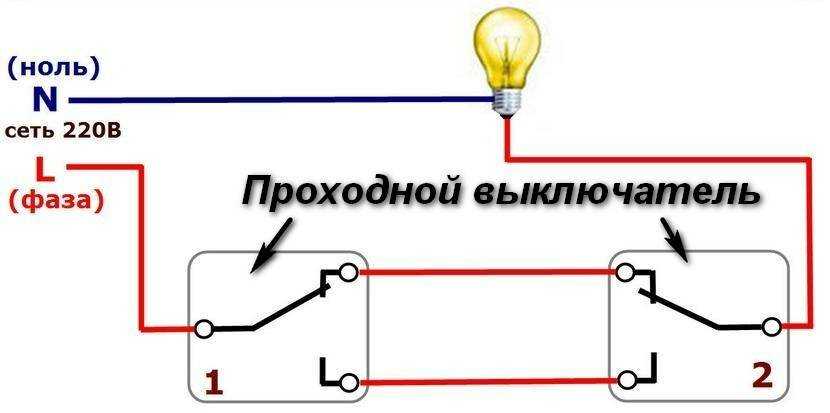

Ниже на схеме можно увидеть, чем переключатель отличается от выключателя (одноклавишный).

В этом случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сразу два кабеля под ноль.

Получается, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из клавиш (в любое положение) цепь замыкается, либо размыкается.

Выключатели кнопочные с блокировкой ВКИ

Это устройство, которое предназначено для редких коммутаций одно- и трехфазных нагрузок как индуктивного, так и активного характера (в электродвигателях, нагревательных и осветительных приборах). Область применения выключателей данной серии весьма разнообразна. Их используют в электрифицированных строительных машинах и механизмах (бетономешалках небольших объемов, электроинструментах, цепях уличного освещения, мобильных тепловентиляторах, насосах, компрессорах и т.п.).

При использовании такого устройства следует предусмотреть дополнительные средства защиты от перегрузки и короткого замыкания, поскольку выключатель кнопочный ВКИ не имеет встроенной защиты от сверхтоков. Это могут быть автоматические выключатели или предохранители. Изделия этой серии состоит из пластикового основания, разделенного на 3 части, каждая из которых имеет контактные латунные держатели, направленные друг к другу. С одной стороны они соединены с проводниками сети и нагрузки, а с другой – с контактами.

Для того чтобы кнопочный выключатель с блокировкой смог проработать максимально длительное время, необходимо придерживаться при эксплуатации определенных правил:

• Температура окружающей среды не должна быть выше 50 градусов.
• Выключатель не должен находиться во взрывоопасном месте. В помещении не должна содержаться в высокой концентрации пыль, поскольку запыленность намного снижает рабочие показатели устройства.
• Вибрационная нагрузка не должна превышать допустимую частоту (60 Гц).
• Рекомендуется избегать влияния прямых лучей солнца.
• Кнопочные выключатели с блокировкой серии ВКИ могут занимать в пространстве любое положение.

Только при соблюдении этих рекомендаций можно уверенно пользоваться тем или иным прибором.

Схемы подключения проходного переключателя

Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

Подключение проходного выключателя в квартире. Расположение на стенах

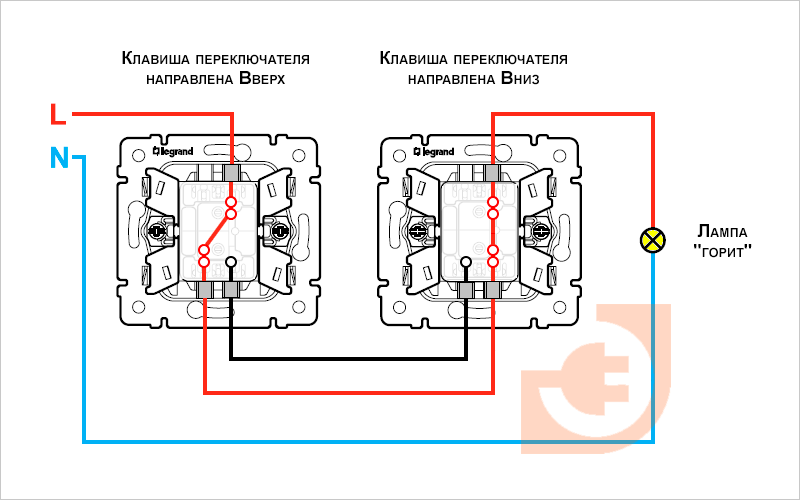

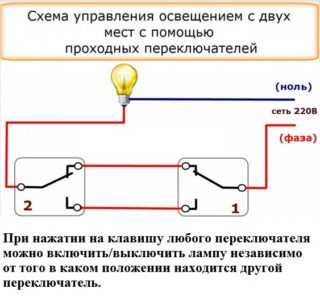

Подключение двух проходных переключателей

Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.

При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.

Подключение нескольких параллельных потребителей

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.

Промежуточная точка управления

Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.

Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.

Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь

Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку

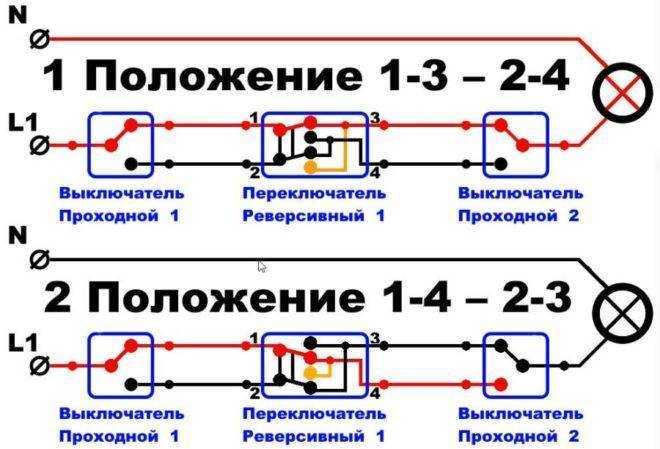

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Порядок сборки схем

Самая простая схема предполагает наличие одного источника света и одноклавишного выключателя. Здесь нужно сначала «связать» фазные линии питающего кабеля и коммутатора, потом от последнего фаза выводится на светильник. Ноль от сети соединяется с аналогичным проводом от лампы. У многих домашних мастеров возникает проблема с тем, как подключить выключатель с заземлением. Если присутствует третий проводник, то он выводится в обход выключателя сразу к светильникам.

Как подключить выключатель с заземлениемИсточник elektrik-a.su

Рассмотрим, как подключить освещение к выключателю в случае с несколькими линиями в люстре или с группой светильников. Чтобы они одновременно все не включались, нужен коммутатор с двумя или тремя клавишами. Здесь удобнее сначала «свести» фазы между кабелем и выключателем, заземление и нулевые проводники с лампами (приборами). После этого проще будет вывести от каждой клавиши отдельные линии на ту или иную группу светильников или лампочек.

Схема трехклавишным выключателем и тремя лампамиИсточник uk-parkovaya.ru

Рассмотрим, как правильно подключить проходную пару выключателей. Последовательность действий здесь выглядит следующим образом:

• от питающего кабеля выводится ноль на приборы освещения;
• питающая фаза подключается к первому переключателю;
• соединяются поочередно жилы «управляющей» пары (они подключаются к клавишам);
• фазный проводник от второго переключателя «сводится» с фазой от приборов освещения.

Нередко в схеме с проходными коммутаторами присутствуют перекрестные выключатели. Они позволяют добавить еще одну или несколько точек в пространстве, где можно будет включить/отключить свет. Установка каждого промежуточного устройства проводится в цепь с «управляющей парой». Чтобы не запутаться в 8 проводах и правильно создать 4 контакта в распределительной коробке, рекомендуется соблюдать цветовую индикацию оболочек. При этом желательно, чтобы они отличались от ноля и фазы.

Схема с перекрестным переключателемИсточник ledsshop.ru

Бывает такое, что по каким-то причинам возникает желание отказаться от переключателей и установить обычный выключатель света. Здесь производить замену коммутирующего устройства необязательно. Достаточно отключить «управляющую» пару и один проводник вывести на фазу светильника. Стоит отметить, что простой коммутатор использовать в качестве проходного не получится, так как у первого отсутствует необходимая дополнительная клемма.

Чем отличаются

Указанные устройства отличаются по принципу работы, потому они применяются в различных ситуациях. К наиболее характерным особенностям изделий относят следующее:

1. Для выключателя характерно наличие только двух контактов. Его функционирование базируется на соединении и разъединении электрической цепи. Таким способом производится включение и выключение света. При этом для переключателя характерно значительно больше возможностей. Он позволяет соединять и разъединять электрическую цепь. Этого удается достичь за счет наличия в структуре 3 контактов.
2. Выключатели ставятся в соответствующих помещениях. Их используют для включения и выключения осветительных устройств, которые присутствуют в этой же комнате. При этом переключатели позволяют управлять одним осветительным устройством из разных мест. В качестве примера стоит привести управление светильниками в коридоре. Так, можно зайти в коридор и переключателем включить свет. После чего пройти по нему и в другом конце помещения выключить осветительное устройство.
3. Чтобы управлять источниками освещения из трех или больше точек, рекомендуется применять так называемые проходные переключатели. В такой ситуации около начала и конца электрической цепи стоит смонтировать по 1 одноклавишному переключателю. Между ними допустимо ставить переходные устройства в любом количестве.

Сравнивая устройства, важно сказать, что они считаются взаимозаменяемыми. Однако удобство применения зависит от конкретной ситуации

Переключатели света рекомендуется ставить в проходных комнатах или длинных коридорах. Они прекрасно подойдут для лестниц частных домов. При этом одну точку разрыва устанавливают на входе, а вторую – на выходе.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

В такой ситуации не потребуется возвращаться во второй конец холла или лестницы, чтобы выключить за собой свет. Это удастся сделать из каждой точки. Если управление освещением требуется осуществлять из трех и больше точек, в схему рекомендуется добавлять перекрестные переключатели.

Такая разводка применяется при прокладывании кабелей на больших площадях с разными входами. Ее используют в промышленных цехах, в коридорах с большим количеством разветвлений, при организации освещения на дачных участках с разными въездами.

Таким образом, можно сделать вывод, что переключатель считается более функциональным устройством. Его рекомендуется применять для освещения больших пространств. Это может быть длинный коридор или лестничные пролеты. Благодаря устройству переключателя осуществлять управление функциями осветительных устройств удается на всем протяжении электроцепи из любой точки.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

Причем данные участки может определить непосредственно сам заказчик при проведении электромонтажных работ. Это значит, что можно создать простую и качественную систему управления источниками света

При этом важное отличие между рассматриваемыми приспособлениями кроется именно в числе контактов. С этим параметром и связаны широкие возможности переключателей.

Документация

При обращении к переключателям:

• Используйте точный текст метки, включая ее прописные буквы, но не включайте символ подчеркивания или двоеточия клавиши доступа.
• В программной и другой технической документации переключатели называются переключателями. В других странах используются переключатели, особенно в пользовательской документации.
• Чтобы описать взаимодействие с пользователем, используйте щелчок.
• По возможности отформатируйте метку полужирным шрифтом. В противном случае поместите метку в кавычки, только если это необходимо, чтобы избежать путаницы.

Пример. Щелкните Текущая страница, а затем нажмите кнопку ОК.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Бытовое использование

Использование переключателя на лестничных пролетах

Монтаж или перепланировка электропроводки подразумевает функциональность и удобство использования. Поэтому перед установкой составляется план, в котором прописывают общее количество лампочек, выключателей и розеток. Переходные устройства подходят для подключения в следующих ситуациях:

• многоуровневые здания – переключатели позволят отключать свет на любом этаже;
• длинные коридоры – включить лампы можно будет вначале, а выключить в конце;
• спальни – если установить один механизм у входа, а второй около кровати, не нужно будет вставать, чтобы отключить основной свет.

Разновидности устройств

Поворотный переключатель

Существует несколько вариантов переключателей. Чтобы подобрать оптимальный, следует учитывать тип решаемой задачи, необходимый способ управления механизмом, параметры существующей электрической цепи.

По управлению и перемещению тумблера различают следующие виды:

• угловые (с внутренними контактами или коромысловые);
• нажимные;
• поворотные.

Угловые устройства обоих типов отличаются возможностью тумблера находиться в двух фиксированных положениях. Сдвиг рукоятки позволяет перемещать подвижный контакт от одной цепи к другой. Происходит перенаправление движения постоянного и переменного токов.

Переключатель с двумя клавишами

Максимальная нагрузка – 6 Ампер. При этом наблюдается небольшой уровень сопротивления (не больше 0,02Ом). Надежность такого оборудования определяется числом возможных переключений (среднее количество – 10 000 раз).

Дополнительная классификация – по клавишам. Различают три основных типа:

• с одной кнопкой;
• с двумя;
• с тремя.

По внутреннему строению переключатели бывают:

• классические (проходные);
• промежуточные (перекрестные);
• комбинированные.

Разница проходного и перекрестного переключателя в количестве рабочих электродов. В первом случае – три контакта, во втором – по два на вход и выход электрической цепи. Промежуточные используют для управления несколькими источниками света, а не одним.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим

трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Пере- или выключатель

Разница между проходным переключателем и выключателем

Чтобы сделать окончательный выбор, следует разработать первоначальный план проводки или изучить имеющийся. Обычно он прилагается к технической документации квартиры или здания. Затем нужно определить наиболее длинные участки или комнаты (цеха, коридоры), представить возможные ситуации, исходя из личных предпочтений (как, например, в спальне).

Если необходимо управлять одним источником света с разных сторон, следует устанавливать переключатель. Затем выбирают тип устройства – выключатель проходной и перекрестный. Первый позволяет отключать лампу из двух разных точек, второй – из трех и более. Чтобы установить последний тип и правильно развести провода, лучше пригласить профессионального электрика.

Можно ли использовать переключатель как выключатель

В процессе использования возникают разные ситуации. Например, после покупки квартиры выяснилось, что прежние владельцы установили переключатели в нескольких комнатах, а теперь их функционирование не нужно.

Чтобы перенаправить действие устройства, достаточно не использовать третий контакт, который переводит поток электричества в другое русло. В первую очередь определяют полную цепь электросети, замыкающейся данным переключателем. Затем второстепенные контакты изолируются. После этого механизм перестанет перенаправлять ток и начнет работать как обычный выключатель.

Принцип действия

Принцип действия переключателя

Чтобы понять, что такое переключатель, требуется рассмотреть принцип его работы и назначение. Устройство служит для перенаправления потока электричества на другую цепь – одна цепь разъединяется и одновременно замыкается другая. Поэтому минимальное количество контактов для такого прибора – три. Для механизмов с двумя и более «клавишами» число удваивается.

Переключатель – это коммутатор между электрическими проводниками реверсного напряжения. Назначение – управление одним источником света из разных мест. В основном используют для помещений со значительной площадью, например, стадионы, производственные цеха или склады.

Принцип работы переключателя

Два переключателя ползункового типа показаны на рисунке 2. Переключатель на рис. 2а действует как выключатель, тогда как переключатель на рис. 2б действует как отклонитель.

Рисунок 2а. Переключатель-выключатель

Когда рычаг перемещается вправо, металлическая полоска перекрывает зазор между двумя контактами переключателя, тем самым позволяя протекать току. Когда рычаг перемещается влево, мост разрушается, и ток не течет.

Рисунок 2б. Двухпозиционный переключатель

При перемещении рычага вверх между контактами a и b образуется токопроводящая перемычка. Когда рычаг нажимается вниз, токопроводящая перемычка перемещается в положение, в котором ток может протекать между контактами a и c.

Другие типы переключателей, такие как кнопочные переключатели, поворотные переключатели, магнитные герконовые переключатели и т.д., работают немного иначе, чем ползунковые переключатели. Например, в герконовом переключателе используются два тонких листообразных металлических контакта, которые могут быть прижаты друг к другу магнитным полем. Этот переключатель, а также ряд других переключателей будут рассмотрены далее в этом статье.

Варианты подключения проходных выключателей

Чтобы знать точно, как правильно установить проходной выключатель, нужно для начала разобраться со схемами подключения различных типов переключателей с разным количеством осветительных приборов.

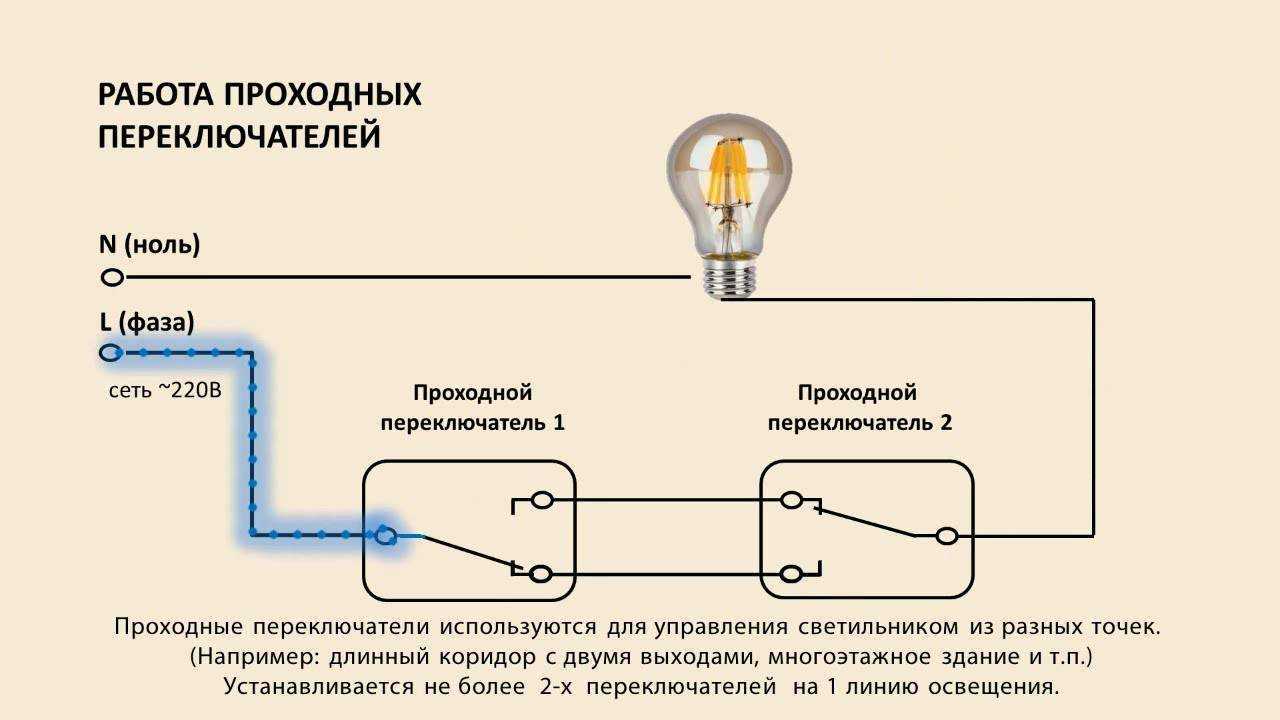

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного переключателя является наиболее простой.

Схема подключения проходного выключателя к группе освещения

• В первую очередь обесточить электросеть и при помощи специального индикатора убедиться в отсутствии напряжения. Только после этого можно приступать к дальнейшим работам.
• Для реализации схемы к распределительной коробке должно приходить 5 проводов:

1. питающий – от автомата или пробок;
2. 3 двухжильных кабеля, идущих непосредственно на выключатели;
3. подключаемый к осветительному прибору.

• Концы проводов зачистить от изоляции;
• Выключатели подключаются в разрыве фазного провода, а нулевой, через распределительную коробку идет на осветительный прибор. Необходимость пропуска фазы через выключатель вызвана тем, чтобы обеспечить безопасность при обслуживании или ремонте осветительного прибора;
• Индикатором определяем фазовый провод и с помощью скрутки соединяем с одним из проводов первого выключателя (обычно для удобства задействуют провода красного или белого цвета);
• Далее нулевые клеммы выключателей проводами соединяются между собой (видно на схеме), а отдельный контакт второго выключателя через провод подключается к светильнику;
• Провод от лампы в распределительной коробке соединяют с нулевым проводом, идущим от электрощита;
• Визуально проверить правильность соединений, сверяясь с приведенной выше схемой и если все в порядке, то можно подавать питание. Перед подачей питания нужно заизолировать скрутки, уложить аккуратно провода в распредкоробке и закрыть ее крышкой.

Для управления освещением более чем из двух мест понадобится включение в схему одноклавишного перекрестного переключателя.

Схема подключений двухклавишных проходных выключателей

Проходные выключатели с несколькими клавишами предпочтительнее ставить в больших помещениях с несколькими входами и различными осветительными приборами, которые требуется включать одновременно. Наиболее популярно подключение проходного двойного выключателя, позволяющего управлять несколькими группами светильников.

Схема того как подключить двойной проходной выключатель

Проходной переключатель с двумя клавишами представляет собой два одноклавишных переходных выключателя, которые заключены в единый корпус. Соответственно для монтажа и функционирования устройству понадобится шесть проводов, что хорошо видно на схеме двухклавишного проходного выключателя.

Проходные трехклавишные выключатели

Схема освещения с использованием трехклавишного проходного выключателя довольно сложна из-за наличия в ней большого количества проводов. Однако данные коммутирующие устройства пользуются популярностью, поскольку позволяют управлять тремя различными группами освещения из одной точки доступа.

В электросхеме подключения тройные проходные выключатели обычно представляют собой двухклавишный и одноклавишный переключатели.
