Как заменить ремень генератора своими руками

Замена ремня генератора Рено Логан 1 поколения

В любой укомплектовке Рено Логан с ГУРом на шкиве генератора Logan заметны 6 ручьев, а не пять. Что-то менять будет нежелательно, потому при монтаже ремешка вспомогательных агрегатов лучше действовать таким образом:

Logan с гидроусилителем руля без кондиционера

• Если ГУР и кондиционер, допускается занять все ручейки, помимо внутреннего.
• Если только ГУР, нужно задействовать все ручейки, помимо наружного.

Logan без гидроусилителя руля и без кондиционера

Меняем приводной ремешок

Logan с гидроусилителем руля и с кондиционеромСтоит учесть, что доступ к поликлиновому приводу перекрыт щитками из пластика. Убрать их можно, только высвободив колесную арку. Потому переднее колесо слева желательно снять.

Далее последовательность действий такова:

• Поддеть отверткой нижний крепеж подкрылка, убрать.

  Откручивается крепёж подкрылков

• Открутить, убрать пистон, который крепится вверху на переднем щитке.
• Щиток также несложно убрать, поскольку теперь его ничего не удерживает.
• Осталось только снять другой щиток и доступ к искомой запчасти будет получен!

Для работы потребуется следующее:

• накидной ключ «на 13»;
• краевые ключи «на 13» и «на 6».

Примечательно, что действовать следует зависимо от комплектации.

5K 1747:

• Накидной ключ надеть на винтик натяжного ролика.
• Ролик вести наверх, пока ушко не совместится с отверстием на корпусе.
• Туда же поместить стержень диаметром 5 мм, чтобы закрепить ролик.
• Ремешок можно убрать и поменять.

5K 1110:

• Посредством ключа «на 6» полностью открутить винтик над кронштейном.
• Ослабить затяг пары крепежных винтиков.
• Передвинуть кронштейн наверх, лишь затем выполнить замену.

4PK 718:

Требуется ослабить винты вверху, снизу – на них держится генератор.
Корпус необходимо сместить к планочному отверстию.
Ремешок снять, а установку произвести в порядке, противоположном демонтажу

Самое важное тут – верно выбрать степень натяжения.
В процедуру по замене ремня дополнительного оборудования Рено Логан входит также регулирование натяжения. Если, конечно, разговор не об укомплектовке с кондиционером

Там ничего не трогают, но перепроверить натяг ремешка генератора все равно необходимо.

Инструкция по замене

Предусмотрительный автовладелец всегда возит в багажнике своего транспортного средства запасной привод. Это мы советуем и вам.

Замена ремня генератора — простая процедура. Даже начинающий автолюбитель при детальном изучении предлагаемой нами инструкции и просмотре видео сможет с ней справиться за считанные минуты.

Подготовка и осмотр

Перед тем как проводить осмотр привода, обязательно заглушите двигатель и вытащите ключ зажигания. Далее нужно снять отрицательную клему аккумуляторной батареи. Осмотрите состояние ремешка. Нет ли разрывов трещинок, не утратил ли он эластичность.

Если ничего подобного не обнаружено, то нужно провести проверку натяжения. Достаточно распространенная причина — это ослабление натяжения ремня.

Перед тем как снять старый ремень, запомните схему его расположения. Новый нужно одеть точно так же. Нелишним будет набросать схему или даже сделать фото, чтобы не забыть, как правильно расположен ремень.

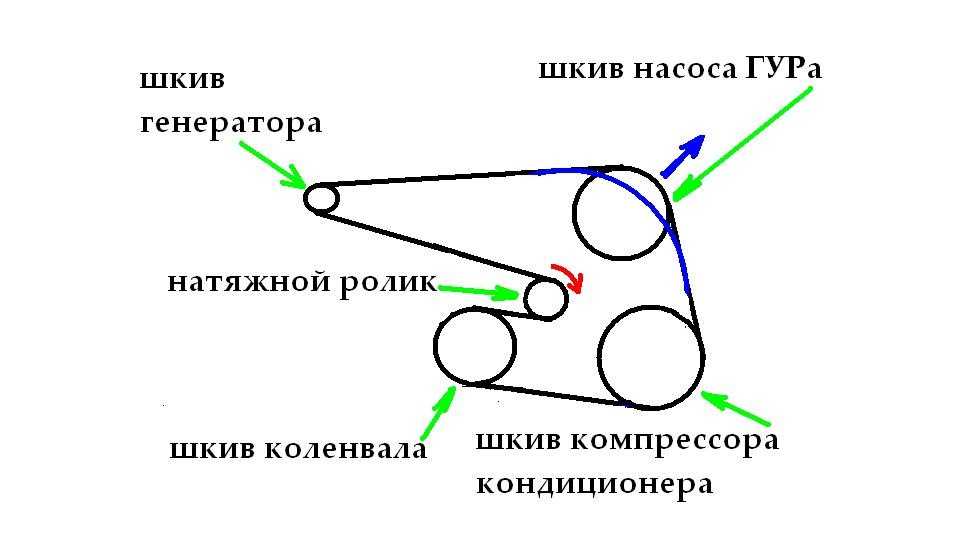

Схема натяжки

Этапы

Теперь перейдем непосредственно к вопросу, как поменять ремень генератора.

1. Первым делом при помощи ключа откручиваем натяжной болт.
2. Далее можно снять со шкивов подлежащий замене привод.
3. Новый сравниваем по размерам со старым.
4. Если все в порядке натягиваем его на шкивы.
5. Когда ремень натянут, при помощи натяжного болта производим регулировку натяжения.

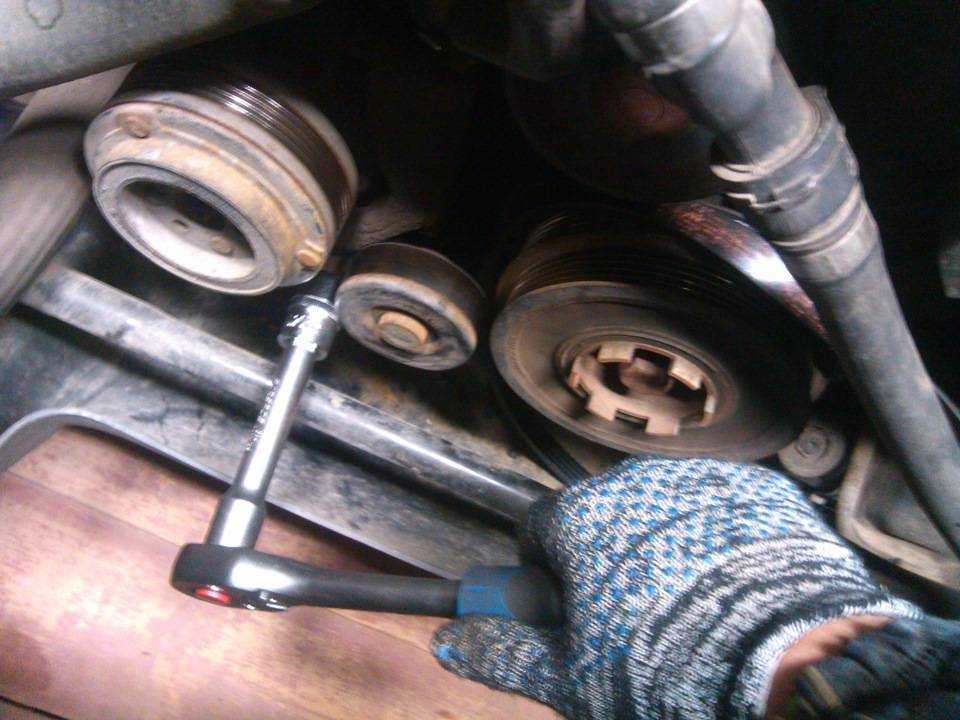

Так натягивается привод

В документации, идущей с вашим автомобилем, обычно указывается положенное натяжение. Следует знать, что перенатяжение ремня так же опасно, как и недостаточное натяжение.

Проверка натяжения

Теперь можно поставить минусовую клемму аккумуляторной батареи обратно. Заведите мотор и включите как можно больше электрических приборов. Если будет слышен свист, то необходимо подтянуть ремень.

Также рекомендуем, перед тем как одеть новый привод, непременно определить, почему вышел из строя прежний. Если это произошло из-за неисправности в механической части, то незамедлительно займитесь ее устранением.

Как натянуть ремень генератора

Мы рассмотрим несколько методов натяжки. Выбор конкретного из них будет зависеть от того, какой именно автомобиль нуждается в корректировке.

С помощью регулировочной планки

Такое решение подходит для более старых отечественных автомобилей. В его основе лежит использование дугообразной планки, с помощью которой генератор крепится к двигателю. Если ослабить болт, то можно перемещать планку с генератором на необходимое расстояние, что и позволяет отрегулировать степень натяжения.

В результате процесс сводится к следующему алгоритму.

1. Ослабляем крепёжную гайку на планке.
2. Берём монтировку и отодвигаем генератор от двигателя.
3. Закрепляем новое положение устройства.

Затем необходимо проверить степень натяжения. Если с первого раза добиться нужных результатов не удалось следует повторить процесс. Метод прост и не требует особых навыков.

Использование регулировочного болта

Метод с использованием регулировочного болта подходит большинству современных автомобилей. При этом он не менее прост, чем предыдущий. Прокручивая специальное регулировочное устройство, можно менять положение генератора и тем самым изменять степень натяжения ремня.

Итак, что нужно сделать?

1. Ослабьте верхнее и нижнее крепление генератора, чтобы обеспечить возможность движения.
2. Прокручивайте регулировочный болт, до тех пор, пока удалённость генератора не обеспечит нужное натяжение ремня.
3. Зафиксируйте новое положение механизма, тщательно затяните гайки.

В отличие от предыдущего метода натяжку можно проверять в процессе регулировки. Это значительно упрощает процесс. Нет необходимости несколько раз работать с креплениями.

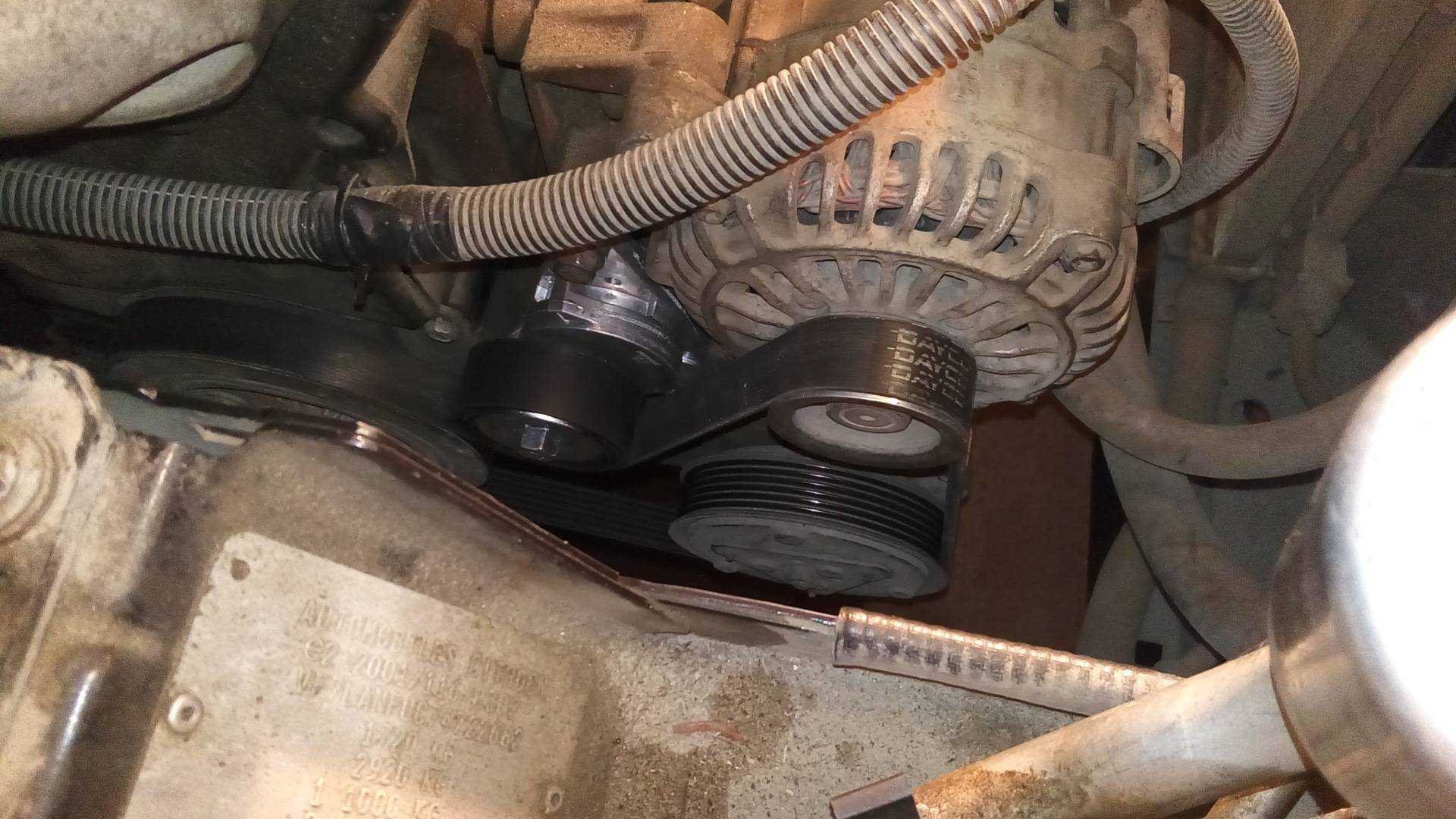

Регулировочный ролик

Регулировочный ролик установлен в некоторых современных автомобилях и является частью конструкции. Встретит его можно нечасто, те мне менее мы хотим рассмотреть процесс натяжки и с его использованием. Это самый простой и быстрый способ добиться необходимых результатов.

Ролик откручивается и фиксируется обычным гаечным ключом. Кроме того, понадобится устройство для поворота регулировочного ролика. Если в комплекте такого ключа нет, его без затруднений можно приобрести в любом магазине автотоваров.

Как натянуть ремень генератора? Здесь всё просто. Ослабьте болт, крепящий ролик. Последний поверните в нужную сторону, в зависимости от того, что именно требуется (натянуть или ослабить). Зафиксируйте положение, затянув крепёжный болт.

Чтобы проверить натяжку можно завести автомобиль и включить приборы, максимально потребляющие электроэнергию (дальний свет, кондиционер). Если свиста нет и все функции работают исправно, значит, натяжка выполнена правильно.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

• обесточить кузов машины, отсоединив клеммы от аккумулятора;
• закрепить коленчатый вал от возможного проворачивания с помощью необходимых приспособлений или простой монтировки;
• открутив болт, отвечающий за силу натяжения, ослабить ремень генератора;
• снять ремень и ролик натяжителя, если предусмотрен кронштейн, выкрутить болты крепления оного механизма;
• поменять вышедшие из строя узлы, установить новые комплектующие запчасти в обратном порядке.

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную

В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов

Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

На некоторых марках авто вместо нескольких ремней, способствующих работе (гидроусилителя, кондиционера, генератора и т. п.) установлен один, нагрузку на который регулирует автоматический натяжитель. В этом случае от состояния ремня и его натяжения зависят не только степень зарядки генератора, но и работа охлаждающей системы, и состояние гидроусилителя рулевого управления. В этом автоматическом натяжителе основным элементом, является пружина, поддерживающая определенную степень натяжения. Когда приходит время поменять ремень, то следует заменить весь автоматический натяжитель, не обращая внимания на состояние подшипника, так как этот узел не подлежит разборному ремонту.

Последствия неправильной натяжки

Если вовремя не подтянуть приводной ремешок и он ослабнет, это приведет к снижению параметра тока зарядки АКБ. Если сила заряда будет низкой, то аккумулятор расходует собственный ресурс, в результате чего срок эксплуатации устройства падает. В итоге происходит разрушение внутренних пластин либо короткое замыкание. Если батарея необслуживаемая, то ее придется менять, ремонту она не подлежит.

Это интересно: ТО Nissan X-Trail – техническое обслуживание: перечень работ и стоимость

Слишком слабое натяжение станет причиной появления скачков напряжения в бортовой сети машины. Для более старых авто эта проблема некритическая. Но в новых моделях, оснащенных множеством электронных приборов и систем, электрооборудование выйдет из строя. В частности, сломается ЭБУ мотора, ремонт будет дорогостоящим. Недостаточно натянутый приводной ремешок соскочит с вала при вращении на высокой скорости, а иногда он может пробить капот.

При сильной натяжке на трущиеся узлы и компоненты дополнительных агрегатов возлагается высокая нагрузка. О перетяжки может сообщить нехарактерный для функционирования мотора гул, обычно шум издает натяжной ролик. Иногда гул издают подшипниковые устройства генераторной установки, компрессора системы кондиционирования или системы гидравлического усиления рулевого колеса. Источником шума может быть втулка водяного насосного устройства.

Что будет, если перетянуть

Не все автомобилисты знают, что случится, если водители перетягивают ремень во время натяга. Увеличенная нагрузка повышает износ узла. Она проявляется в виде характерного гула от электроприбора. Основной шум создают подшипники и ролики, которые будут создавать повышенный натяг. Более дорогим из-за пережима окажется ремонт задействованного в цепи водяного насоса или компрессора кондиционера

Стоит обращать внимание на специальные метки, используемые производителями для контроля износа натяжителя и своевременной замены ремня

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Инструменты:

• Ключ трещоточный
• Головка на 8 мм
• Головка на 10 мм
• Головка на 13 мм
• Монтажная лопатка

Примечание:

Генератор снимайте для ремонта или замены в случае необходимости.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

Как определить необходимость замены ремня генератора на автомобиле

Менять, как уже упоминалось выше, ремень генератора следует с периодичностью в 60 тысяч км пробега автомобиля. Не стоит пренебрегать этими рекомендациями. Часто изделия выходят из строя раньше заявленного срока, а иногда могут служить и дольше. В целом, следует также отметить тот факт, что износ ремня происходит не только при его эксплуатации, но и в случае, когда автомобиль длительное время простаивает. Ресурс приводного элемента в такой ситуации снижается, и поэтому его замена может понадобиться гораздо раньше. Специалисты рекомендуют учитывать, что если автомобиль в течение 2-3 лет не проходит 60 тысяч км, то следует обязательно произвести замену ремней.

Указывать на то, что ремень генератора нуждается в замене, могут различные признаки. Их можно выявить как визуально, так и на слух. Для начала определимся с визуальными дефектами ремней генератора на Приоре. Сюда относятся:

• трещины;
• потертости;
• «съедание» части поликлиновых дорожек, что происходит вследствие износа изделия по причине его чрезмерного натяжения;
• из ремня начинают лезть лоскуты.

Все эти проявления говорят о потребности в немедленной замене изделия на автомобиле. Признаком необходимости выполнения диагностики приводных элементов является свист из-под капота. Если поднять крышку, то этот свист прослеживается в районе расположения генератора. Обычно такой признак говорит о следующем:

1. Пробуксовывание изделия, что происходит по причине его неправильного натяжения (он ослаблен). Обычно проявляется под большой нагрузкой и в момент запуска мотора.
2. Износ поликлиновых дорожек. Когда резина рассыхается, то ремень начинает буксовать. Исправить ситуацию поможет только замена изделия.

В любом случае, если обнаружены нетипичные проявления, то не стоит дожидаться, пока элемент выйдет из строя. Необходимо непременно произвести его замену заблаговременно. К тому же такое изделие стоит совсем не дорого, а его замена на Приоре выполняется самостоятельно автовладельцами без необходимости посещения СТО. В этом можно убедиться, ознакомившись с инструкциями по замене ремня генератора на Приоре.

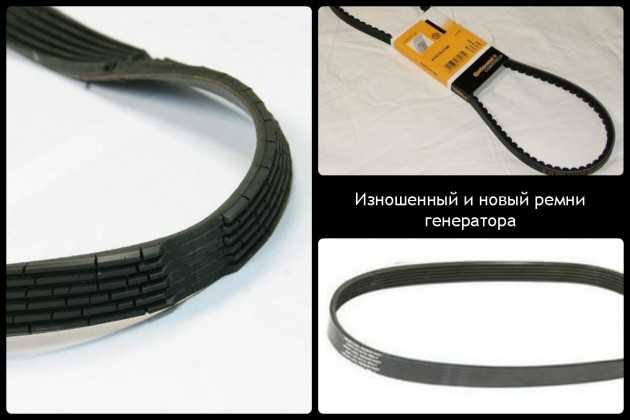

Признаки износа или когда менять ремень

Видно, что ремень справа изношенный, в трещинах и подлежит замене.

Первым признаком ослабленного ремня генератора машины становится характерный свист из-под капота. Он появляется при средней или высокой нагрузке на двигатель, при одновременном включении дальнего света фар и печки и усиливается при прибавлении газа. Первоначально ничего катастрофического не происходит, если не считать уменьшения мощности, снимаемой с генератора. Степень ее падения постепенно возрастает с течением времени.

Косвенным признаком ослабления ремня даже без характерного свиста может служить плохой заряд аккумулятора, хотя он может вызываться другими причинами.

Гораздо серьезнее, если ремень начинает “свистеть” на малых оборотах и при минимальной нагрузке на бортовую сеть.

Разные автомобили – различная схема установки

В более ранних моделях машин использовалось прямое соединение привода генератора со шкивом двигателя без всяких изгибов, но в современном автомобиле зачастую используют ременную передачу для подачи крутящего момента на приводы нескольких устройств: кондиционера, помпы, компрессора кондиционера, генератора и других агрегатов. И пролегая между этими узлами, ремень генератора может выписывать причудливые конфигурации и изгибы, вот этот узор и называется – схема правильной установки. У запасливого автолюбителя этот рисунок всегда должен быть под рукой, чтобы если случится в дороге разрыв, не мучиться, морща лоб, вспоминая, как произвести замену ремня привода генератора. Ну и, естественно, желательно возить на всякий непредвиденный случай запасной комплект.

Ремень генератора ваз 2112

Замена

Ремень генератора ВАЗ 2112 при условии высокого качества и бережной эксплуатации может обеспечить пробег свыше 100 тыс. км, но лучше произвести его замену не испытывая судьбу после того, как он прослужит установленный производителем срок.

Замена ремня генератора 2112 производится в таком порядке:

автомобиль устанавливается на смотровую яму, так как доступ снизу к ремню более удобный;

после отключения аккумулятора ослабляются верхние и нижние гайки крепления генератора;

откручивается регулировочный болт и генератор перемещается к блоку двигателя;

снимается старый и надевается новый ремень генератора.

Натяжка ремня производится так, как это указано выше. Учитывая, что устанавливается новый ремень, после небольшого периода эксплуатации, он может слегка растянуться и натяжение ослабится. Устраняется это дополнительной подтяжкой ремня привода генератора до параметров, установленных производителем.

Как натянуть

2. Для этого ослабьте затяжку гаек нижнего и…

3. …верхнего крепления генератора.

4. Чтобы натянуть ремень, отведите генератор от блока цилиндров, поворачивая регулировочный болт по часовой стрелке. Для ослабления ремня подведите генератор к блоку цилиндров, поворачивая регулировочный болт против часовой стрелки.

5. Проверните ключом коленчатый вал за болт крепления шкива на два оборота по часовой стрелке и снова проверьте натяжение ремня. При необходимости повторите регулировку.

6. Затяните обе гайки крепления генератора.

7. Проверять и регулировать натяжение, а также заменять ремень привода генератора удобнее снизу автомобиля. Для этого нужно поднять переднюю часть автомобиля и снять защиту картера двигателя.

8. Для замены ремня ослабьте затяжку гаек нижнего и верхнего крепления генератора, выверните регулировочный болт на максимально возможную величину и снимите старый ремень, придвинув генератор максимально к блоку цилиндров. Наденьте новый ремень на шкив коленчатого вала, а затем на шкив генератора. После этого отрегулируйте натяжение ремня.

Как поменять

К процедуре замены следует подготовиться, приготовив:

набор ключей; домкрат; новый расходный материал.

Процедура замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже рассмотрим оба варианта.

Замена ремешка генератора на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из следующих шагов:

Сначала следует снять бачок с жидкостью для гидроусилителя.

Затем ключом на «13» нужно открутить гайку, благодаря которой генератор крепится к установочной планке.Привод генератора с гидроусилителем

Для снятия старого ремешка, следует ослабить натяжной ролик.

Чтобы вытащить демонтированную деталь, нужно снять мотор с опоры. Сначала необходимо открутить подушку, а потом поддомкрачивать двигатель до появления щели. Через образовавшуюся щель вынимаем ремень.

Сборка осуществляется в обратной последовательности.

При установке есть некоторые нюансы. Сначала натяжитель нужно зажать в самом крайнем положении.

Затем следует натянуть ремень на все шкивы и в последнюю очередь на натяжной ролик. Эта процедура немного трудоемкая.

После полной установки, необходимо выполнить натяжение ремня. С помощью рукоятки молотка отжимаем и фиксируем натяжитель.

На этом этапе проявляется отличие авто с гидроусилителем – на них отсутствует регулировочный болт. Регулировка натяжения выполняется с помощью натяжного ролика.

Процедура на автомобиле без гидроусилителя руля проще:

С помощью ключа на «13» откручиваем крепежную гайку генератора.

Натяжение ремня ослабляем, вращая регулировочный болт ключом на «10» против часовой стрелки.

Сдвинув генератор в сторону блока цилиндров, демонтируем ремень.

Далее новый расходник надеваем на привод, вращая регулировочный болт.

На следующем этапе выполняем натяжку ремешка с помощью регулировочной гайки. Отводим генератор как можно дальше от блока цилиндров. Вращая регулировочный болт по часовой стрелке, увеличиваем натяжение, против – ослабляем.

Затем коленвал нужно повернуть на два оборота и проверить снова натяжение.

Как подтянуть

Отрегулируйте натяжку ремня, используя регулировочный винт — по часовой стрелке — натягиваете ремень, против часовой – ослабляете.

Установив необходимую натяжку, затяните крепления генератора и проверьте степень натяжения.

На 1,6-литровых двигателях кроме ключей, вам потребуется небольшая монтажка или монтировка. Принцип тот же, ослабьте крепежные болты генератора, затем используя монтировку, отодвиньте генератор от двигателя или к двигателю в зависимости от того натянуть вам нужно или ослабить ремень генератора. После окончания зафиксируйте крепежные винты и проверьте натяжку ремня.

Конструктивные особенности и виды

Разнообразие конструкций двигателей повлекло за собой не меньшее количество видов, ремней привода навесных агрегатов и схем их правильного расположения. Для лучшего соприкосновения с узлами они делаются различных форм внутренней поверхности и подразделяются на три вида:

• зубчатые – изделия с разнообразным шагом поперечного профиля, обладающие высокой точностью передаточного момента;
• поликлиновые (ручейковые) с продольно расположенными ребрами, обладающие большей надежностью;
• клиновые – трапециевидного сечения, где рабочими являются боковые стороны, не предназначенные для обратного изгиба.

Для каждого из этих видов, соответственно, производители рекомендуют и срок эксплуатации, который может варьироваться в пределах 50-70 тысяч километров пробега авто.

В каких случаях требуется замена ремня генератора

Вышедший из строя ремень генератора подлежит обязательной замене

По мнению специалистов, деталь должна меняться после прохождения автомобилем не более 60 000 км. Но при этом каждый водитель обязан производить регулярную визуальную проверку его состояния. Ремень подлежит немедленной замене, если на нём обнаруживаются следующие повреждения:

• продольное расслоение;
• наличие трещин и надломов;
• масляные подтёки на его поверхности;
• разрыв.

Кроме того, о необходимости внеплановой замены ремня могут свидетельствовать следующие факторы:

• в момент запуска двигателя или при увеличении его оборотов возникает характерный свист;
• датчик сигнализирует о том, что у генератора снизилась производительность.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:

1. Ослабить гайку.
2. Монтировкой или чем-то наподобие, двигаем генератор.
3. После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
4. После затяжки гайки, опять проверяем натяжку.

Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

1. Ослабить верхнее и нижнее крепление генератора.
2. Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
3. Затягиваем болты крепления генератора.
4. Опять проверяем натяжку.

Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

• Требуется рожковый или накидной ключ на 17 для ослабления и затягивания ролика.
• Спец ключ. Кто видел, как откручивают конусы сепаратора для отделения молока от сметаны, точно такой же ключ по форме. Расстояние между зубчиками специального кривого ключа составляет 18 мм.

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).
