Ремень генератора ваз 2109 его замена и ремонт

Натяжка и замена ремня генератора на ваз 2110 своими руками

Размеры

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

  • При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
  • Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
  • Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Замена ГРМ ВАЗ 2109

Автомобили ВАЗ 2109 и 21099 довольно просты в конструкции, что позволяет ремонтировать их самостоятельно не обращаясь в СТО. Многие владельцы данных авто так и поступают, но большинство боятся менять ремень ГРМ самостоятельно так как это довольно важная часть автомобиля. Газораспределительный механизм связывает работу клапанов с поршнями, для правильной работы всего механизма нужно обязательное точное совмещение всех меток.

В данной статье речь пойдет о ремне ГРМ ВАЗ 2109-99, а именно о его самостоятельной замене, причинах обрыва, а так же сроках замены.

О ремне

Ремень ГРМ на «девятке» выполнен зубчатым типом и задействован во вращении водяного насоса и распределительного вала. Натяжение ремня производится с помощью специального натяжного ролика. Как известно на многих автомобилях ВАЗ при обрыве ремня ГРМ загибает клапана, по конструкции в ВАЗ 2109 такой проблемы не наблюдается. Обрыва ремня не приведет к дорогостоящему ремонту, но может подвести в дороге. Рекомендуется проводить замену ремнь как указано в регламенте.

Когда менять ГРМ?

Сроки замены ремня во многих автомобилях разные, в «девятке» же рекомендуется проводить замену каждые 30-40 тыс. км пробега. Так же рекомендуется осматривать ремень и проводить его дефектовку, проверять натяжение. Сильное натяжение ремня или наоборот слабое значительно сокращают срок его службы.

Почему обрывает ремень?

Обрыв ремня может происходить по многим причинам, будь это внешние причины или связанные с обводными механизмами. Чаще всего обрыв ремня происходит из-за заклинивания одного из элементов, которые вращает ремень. Например, при заклинивании помпы, обрыв ремня неизбежен, а при заклинивании натяжного ролика ремень может стереться и оборваться. Поэтому рекомендуется осматривать не только ремень, но и элементы, которые он приводит во вращение.

Так же ремень может обрываться из-за неправильно соосности шкивов и ролика. Например, при небольшом отклонении шестерни коленвала (износ на одну сторону) или шкива помпы, а так же кривой шпильки натяжного ролика, ремень ГРМ будет сползать в одну из сторон, что приведет его к трению об другие части механизма и в скором времени оборвет.

Метки ГРМ

Метки нужны для правильного совмещения клапанов с поршнями при замене ремня. При каждой замене метки ГРМ необходимо выставлять заново. Лучше всего выставлять метки до того как снимется старый ремень ГРМ. Для этого вращаем коленчатый вал по часовой стрелки и совмещаем шкив коленчатого вала с меткой на корпусе масляного насоса. Метка шкива распредвала при совмещении меток коленвала должна самостоятельно выставиться напротив своей метки, если этого не произошло, снимаем ремень и вращаем распредвал до совмещения меток.

Ниже на картинках показаны метки.

Метки ГРМ на распределительном валу ВАЗ 2109 Метка ГРМ на шкиве коленчатого вала и корпусе масляного насоса

Замена ремня

Первым делом необходимо подготовить инструмент, который понадобиться при проведении работ по замене ремня ГРМ на ВАЗ 2109.

Для замены понадобиться:

  • Набор ключей и головок с удлинителями;
  • Отвертки;
  • Ремень;

Подготовка к замене ремня

Перед началом работ необходимо подготовить место к замене, снять все детали которые будут мешать работе.

Необходимо снять переднее правое колесо, открутить брызговик подкапотного пространства и снять ремень генератора ослабив его натяжение, затем снять кожух ремня ГРМ.

Процесс замены

Для замены понадобиться открутить шкив ремня генератора от коленчатого вала, для этого понадобиться помощник, который будет жать на тормоз. Включаем 4-ую передачу и зажимаем тормоз, затем удлинителем с головкой на 17мм, откручиваем болт крепления шкива генератора против часовой стрелки и снимаем шкив.

Далее вкручиваем болт на место и выставляем метки ГРМ вращая, коленчатый вал за болт по часовой стрелке. Как только метки будут выставлены, приступаем к снятию ремня.

Откручиваем гайку крепления натяжного ролика и снимаем его.

Вынимаем ремень и очищаем поверхность от грязи, так же желательно очистить шестерню распредвала и коленчатого вала от грязи, очень удобно это делать старой зубной щеткой.

Надеваем новый ремень и производим натяжку с натяжным роликом.

Внимание:

Натяжка должна быть правильной, при достаточном натяжении длинная часть ремня, должна поворачиваться ровно на 90⁰.

Сборку производим в обратной последовательности.

Видео замены ремня ГРМ ВАЗ 2109

  • Ремонт двигателя опель мовано



  • Комплект для замены ремня грм для шевроле



  • Троит двигатель ваз 21099 инжектор 8 клапанов причины



  • Как замерить давление масла в двигателе лексус рх 300



  • Замена грм geely gc6

Ремонт шпильки натяжителя ремня ГРМ на ВАЗ

Ремонт шпильки в принципе несложный.

Если сорвана резьба под гайкой, то можно подложить потолще шайбу заменить гайку и затянуть ролик, но во всем нужна мера, нельзя перетягивать, так как можно сорвать любую резьбу.

Если сорвана резьба в головке и шпилька не держится, первое, выкрутите ее и очистите резьбу, и постарайтесь вкрутить ее как можно глубже, если не получилось и она не держится.

То второе, закажите токарю шпильку с одной стороны с резьбой на 12мм это то место что вкрутите в головку, а остальную длину с резьбой на 10мм, нарежьте метчиком в головке резьбу 12мм и вкрутите эту шпильку.

Как правильно проверить ролики на исправность?

Опытные автовладельцы советуют проводить проверку исправности работы роликов следующим образом:

  1. Первым делом нужно снять кожух с ремня ГРМ;
  2. Затем завести двигатель;
  3. Пронаблюдать за движением ремня;
  4. Нужно также прислушаться, если слышен свист, скрежет, скрип, то скорее всего ролики неисправны;
  5. Осмотреть при выключенном двигателе кронштейн подшипников;
  6. Проверить ремень на наличие люфта, если он есть, то это является следствием неисправности ролика, его неправильной настройки;
  7. Проверить ролик на предмет истирания;
  8. Проверить нет ли при вращении ролика скрежета (для этого нужно снять ремень, провернуть несколько раз ролик).
  9. Можно проверить работу роликов, осмотрев сам ремень. Если на нем обнаружены закусы, то это свидетельствует о неисправной работе роликов натяжения. В таком случае их необходимо срочно заменить.

Опытные автовладельцы советуют прибегнуть к следующей хитрости:

Если при работе ремня слышен скрип, не стоит сразу заменять ролики! Можно на внутреннею часть ремня нанести смазочный материал WD-40. Если скрип провал, то проблема заключалась в износе ремня. Как следствие можно провести замену лишь его.

Также следует провести некоторые подготовительные работы:

  • подготовить необходимый инструментарий;
  • приобрести расходные материалы.

Для проведения технических работ по замене роликов ГРМ понадобятся следующие инструменты, и расходные материалы:

  1. Набор автомобильных накидных ключей;
  2. Набор с ключом трещоткой, набор сменных головок к нему (понадобится при установленном модифицированном щите системы ГРМ);
  3. Набор автомобильных отверток;
  4. Новые расходники;
  5. Смазочная смесь;
  6. Ветошь.

Для того чтобы автовладелец не получил каких-либо травм, ему необходимо также соблюсти необходимую технику безопасности. Она довольно простая! Но ее соблюдение позволит обезопасить себя от нежелательных ранений.

Техника безопасности при проведении технических работ с системой ГРМ:

  1. Необходимо надеть двухслойные перчатки;
  2. Проводить замену расходников исключительно при выключенном двигателе;
  3. Во время снятия роликов ГРМ, их следует придерживать рукой, иначе они могут соскочить с посадочного места, ударить в лицо автовладельца;
  4. Проводить все работы в хорошо освещенном месте;
  5. При выполнении смены расходников системы ГРМ следует строго выполнять пошаговую инструкцию.

Соблюдение всех выше описанных пунктов позволит провести все технические работы в течение 1 — 1,5 часов.

Как установить ролики правильно на места?

От того насколько верно установлены ролики, будет зависеть не только работа ремня ГРМ, но работа всего мотора в целом.

Для того чтобы выполнить правильную установку роликов ГРМ нужно следовать следующим инструкциям:

  1. Первым делом необходимо расположить натяжной ролик таким образом, чтобы технические отверстия под специальный ключ находились с наружной стороны ролика.
  2. Вторым шагом нужно воспользоваться специальным ключом, при помощи которого выполнить настройку положения ролика.
  3. Затем установить на него ремень ГРМ.
  4. После чего выполнить пару оборотов ремня, чтобы убедиться в плавности вращения ролика на втулке. Во время его работы он не должен издавать скрипы, скрежет, не должно ощущаться трение металла.
  5. Во время затяжки данной детали, неопытным автомобилистам полезно будет воспользоваться уровнем из ремонтного комплекта. При затяжке болтов следует прислонить уровень до ролика, при необходимости провести регулировку его положения. Он должен быть установлен под 90 градусов. В противном случае, при работе двигателя он может повредить свое посадочное место, в следствии чего понадобится дорогостоящий ремонт.

При соблюдении выше описанной инструкции следует учитывать: для регулировки роликов натяжения на модифицированной пластине системы ГРМ есть специальные технические отметки. По ним следует проводить настройку их положения. В заводской комплектации автомобиля идет стандартная панель, на которой нет никаких нанесенных технических данных.

—:

Светодиодные дорожные знакиПопуляризация марки «Москвич»УАЗ Хантер – военная классика в современной интерпретацииПАЗ 32053-04 — самый надежный автобусПриработка и испытания двигателейЛичный опыт выбора автошинПростое перемещение грузов

Проверка и ремонт стартера на автомобилях ВАЗПодвеска двигателяЗамена подшипника передней ступицыКоврики для авто, особенности производства.Жизнь – это движение. Пленка для кузова автомобиля Б у автозапчасти для иномарок доступная альтернатива новым деталямИнструменты в авто – простая необходимостьВсе о «Москвич 412» Ремонт БМВ по самым лучшим ценамМикрозайм для автовладельцевЗамена тормозной жидкости самостоятельно на примере Nissan QuashquaiКак распознать, какой двигатель установлен на автомобиле ВАЗВидеорегистратор: зачем он нужен и какой лучше выбрать?Аренда свадебного автомобиляСамые распространенные причины неисправности ВАЗ-2101Господа полицейскиеОбзор видеорегистратора Cubex V45 от NeolineFord Aspire. Миссия невыполнима?Грузовые авто требуют особого внимания.О транспортной логистикеМеханические системы против угонаКакой тюнинг для ВАЗов в моде в 2015Как подключить ДХО на «Ларгус»?Услуга ответственного хранения в МосквеГрузоперевозки при помощи ГазелиВыбираем ксеноновые фары для автомобиляТипы дефлекторов для капотаДостоинства автомагазина market.ria.comЛетние шины, которые подходят большинству автомобилейСитуация на рынке грузовых автомобилей в РоссииКачественные запчасти Ситроен оптомЗащита лобового стеклаОсобенности и преимущества летних шинКак установить дефлектор на капотЗаработать на автомобиль в игровые автоматыТюнинг для Мерседес БенцСафари на квадроциклах — отличный отдыхПрименение автомобильного видеорегистратораНоворожденный в автомобилеВывоз мусора в Щёлково Как оценить компетентность и честность продавцаПодготовка автомобиля к большому путешествиюПровисание дверей авто – как избежать?Выбор квадроцикла ответственный шагСлот автоматы это новшество или традиционный вид развлеченияКазино в КитаеНа стоимость покраски влияет множество разных факторов и каждый по-разномуКак научиться грамотно контролировать свои расходы в онлайн казиноАмериканцы смогут ставить ставки на ОлимпиадуКак играть в казино без опаскиОказали мне помощьКак установить фаркоп?Постановка автомобиля на учет в ГИБДД: что нужно знать?Передвижной шиномонтаж это просто и удобно.Как выбрать идеальный автоковрик?Особенности летней резиныВнедорожник класса люксПилот из Формулы 1 занялся тестированием шинКак взять машину Мазда в кредитНовый Jeep Cherokee DieselВыбираем GPS-навигаторКак заменить колодки в автомобиле «Лада-Калина»Сравниваем Ниву и УАЗ на шоссе и бездорожьеКупить тягач Скания б/у в специализированных центрах по выгодным ценамКак выбирать диски на ВАЗ?Как ремонтируют рулевую рейку ВАЗКак подарить вторую жизнь салону автоРемонт шин своими руками: как устранить проколКак вы можете найти идеальное СТО для вашего авто? Две основные достопримечательности Московского КремляПневмоподвеска Iveco dailyКак проверить работу двигателя автомобиля?Как выбрать напольный плинтусОсновные поломки iPhone 5 и пути их решенияТипичные проблемы автомобиля ВАЗ-2110Как выбрать поршневой компрессор?Плановая диагностика при беременностиКакие утяжелители применяются для трубопроводов?Обзор стандартных подшипниковКак выглядеть стройнее: одеваемся правильноВсе о ТО для Лады ЛаргусСамые выгодные авиабилеты – на Tickets.byПрофессиональный ремонт гидроцилиндровБыстрый вызов эвакуатора с приложением от компании CarTaxiКакими особенностями обладают сигнализационные системы с автозапуском?

Как выставить ГРМ ВАЗ 2109 правильно?

Для работы вам потребуется ключи на 17 и 19, фонарик и плоская отвертка. Снимите полностью старый ремень с роликом (только не потеряйте шайбы, подложенные под ним и на него). Установите новый натяжной ролик ВАЗ 2109, после чего приступайте к регулировке.

Ключом проверните шкив распределительного вала до момента, когда метка на нем совпадет с планкой, прикрепленной к блоку двигателя. После этого старайтесь не трогать распределительный вал, чтобы не сбить его (хотя сделать это достаточно сложно, но при желании все можно).

Несколько фото, которые дадут наглядное представление о том, какие метки необходимо совмещать при установке ремня ГРМ на девятке:

1. Выставление метки на распределительном валу:

2. Проверка совпадения меток на шкиве коленчатого вала

3. Сверяемся с метками на маховике для более точной установки

Наживите на коленчатый вал болт, чтобы можно было выставить шкив по меткам. Проверните коленвал до тех пор, покуда метка на шкиве не станет четко вертикально – это самый первый ориентир. После, чтобы удостовериться в правильности, выньте резиновую заглушку в картере сцепления.

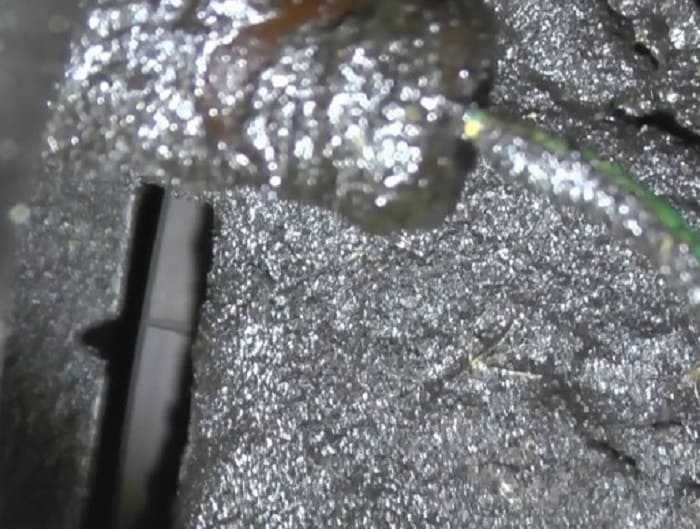

Откроется смотровое окошко, через которое вы увидите маховик. Так вот, на последнем должна быть метка – черта, которая при нормальных настройках совпадает с прорезью на планке, прикрепленной к блоку двигателя. Это ваш второй ориентир, который прямо говорит о точности настройки. Теперь осталось только надеть ремень сначала на шкив коленчатого вала, затем распределительного.

Чтобы отрегулировать натяжение ремня, нужно установить в ролик ГРМ ВАЗ 2109 спецключ (можно, при условии его отсутствия, провести натяжение и при помощи отвертки и пары саморезов или гвоздей). Нормальное натяжение – это когда в самом длинном участке получается провернуть его максимум на 90 градусов. Да, он должен проворачиваться, но прокручиваться.

Если же повернуть его вообще не получается, то натяжение чрезмерное, нужно ослабить. Для этого натяжной ролик ВАЗ 2109 и существует. Ослабьте гайку и проведите процедуру заново. После этого ключом прокрутите на несколько оборотов коленчатый вал и перепроверьте совпадение всех меток. Если все нормально, собирайте узел и заводите мотор.

Фотогалерея замены

На фотографиях представлены некоторые шаги по замене ремня ГРМ.

Демонтаж болтов крепления крышки Снятие крышки с мотора Заглушка на картере коробки Откручивание болта шкива коленчатого вала Снятие шкива Совмещение метки на шестерне распределительного вала Ослабление натяжения ремня Снятие ремня с шестерен Метка коленчатого вала Натяжение ремня роликом

Инструкция по замене ремня на авто с инжекторным двигателем

Инжектор устанавливался только на один тип моторов «девятки» — с рабочим объемом цилиндров 1,5 л. Применение системы впрыска топлива не вызвало корректировок схемы привода распределительного вала. Процедура замены ремня ГРМ на ВАЗ 2109 с инжекторным двигателем практически не отличается от перечня работ на карбюраторной машине.

Отличием является демонтаж старого ремня, при котором понадобится:

  1. Снять с двигателя датчик положения коленчатого вала, установленный рядом со шкивом. Для демонтажа требуется отстегнуть штекер проводки, а затем отвернуть болт крепления датчика. После этого сенсор вынимается из направляющего отверстия.
  2. Для ослабления натяжки ремня привода вспомогательных агрегатов требуется отвернуть гайку М13, установленную на генераторе.

Тонкости замены ремня ГРМ на инжекторной машине показаны в видеоролике от канала «Alex ZW».

При обратной сборке тоже есть несколько отличий:

  1. Требуется установить соответствующим образом шкив коленчатого вала. Для этого необходимо выставить верхнюю мертвую точку в первом цилиндре — по метке на маховике и на картере. При этом совпадет метка шестерни распредвала с засечкой на пластине. Установленный шкив должен располагаться напротив датчика началом 20-го зуба, отсчитанного от двух пропущенных.
  2. Зазор между датчиком и шкивом должен составлять 0,4-1,0 мм.
  3. После окончания сборки провести запуск и проверку работы двигателя.

Контрольные точки на шкиве

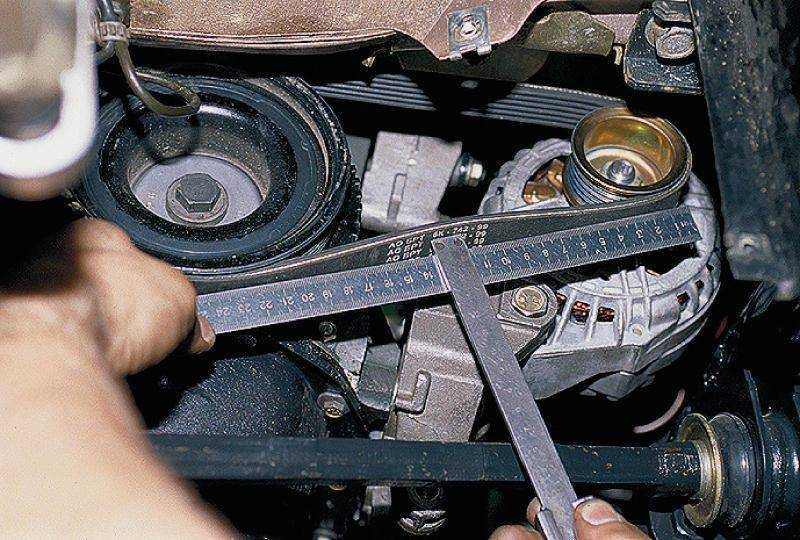

Проверка натяжения ремня ГРМ

При корректной силе натяжения ремня длинная ветвь должна поворачиваться на 90º путем воздействия большого и указательного пальца руки. Для выполнения проверки не должно требоваться большого физического усилия. При перетяжке возникают дополнительные нагрузки на подшипники помпы и натяжного ролика, которые выводят их из строя. Чрезмерный натяг вреден и для самого ремня, который может оборваться во время работы двигателя.

Место проведения проверки натяга

В каких случаях необходима замена?

Ремень ГРМ представляет собой резиновый обод с зубчатой внутренней стороной. Он служит для синхронизации работы валов: коленчатого и распределительного, а также является приводом для водяного и масляного насосов. Он относится к расходникам, которые необходимо регулярно менять. Замена должна выполняется согласно рекомендациям производителя ВАЗ 21099, который рекомендует менять деталь через 50-60 тыс. км пробега. Но это не является главным критерием.

Обрыв ремня во время движения может стать причиной капитального ремонта мотора. Если обрывается ремень, исчезает синхронизация коленвала и распредвала. Тогда клапана начинают биться о поршни, гнуться, тем самым портят поршни и стенки цилиндров. Поэтому проверять состояние ремня ГРМ следует через каждые 15 тыс. км. Если при осмотре обнаружены трещины, то его необходимо поменять.

Замена ГРМ Ваз 2109 | Ремонт Ваз 2108 2109 21099

Замена ремня ГРМ производится каждые 50 000 км пробега авто, либо каждые три года эксплуатации автомобиля. Ремень ГРМ предназначен для синхронной передачи крутящего момента от коленчатого вала на распределительный вал двигателя Ваз 2109. Это означает, что определенному положению коленчатого вала двигателя соответствует строго определенное положение распределительного вала двигателя. Есть специальные метки: одна на приводной шестерне распределительного вала, другая — на маховике коленчатого вала двигателя, но о них чуть позже. Задача распределительного вала — обеспечивать фазы газораспределения. В необходимый момент такта впуска открывать впускной клапан цилиндра, а выпускной держать закрытым. В момент такта сжатия оба клапана держать закрытыми, а в момент такта выпуска открывать выпускной клапан, а впускной держать закрытым. Именно это и называется фазами газораспределения.

Если вовремя не произвести замену ремня ГРМ, то он может порваться от износа.  Клапана в момент разрыва останутся в том положении распределительного вала, когда произошел разрыв. То есть, если впускной клапан был открыт, то он так и останется открытым и по нему ударит поршнем коленчатого вала, в результате клапан погнется. Может помяться и головка поршня, в результате дорогостоящий капитальный ремонт двигателя обеспечен. Поэтому необходимо следить за состоянием ремня ГРМ и в случае необходимости производить его замену.

Итак,Вы наездили 50 000 км авто и необходима замена ремня ГРМ. С чего начать? Сначала конечно же необходимо приобрести ремень ГРМ и натяжной ролик в автомагазине. Наиболее признанными  и надежными являются ремни фирмы Бош и Гейтс. Натяжной ролик лучше приобретать не пластмассовый, а металлический.  И помните один важный момент: натяжные ролики есть старого и нового образца. Ролик старого образца выглядит следующим образом

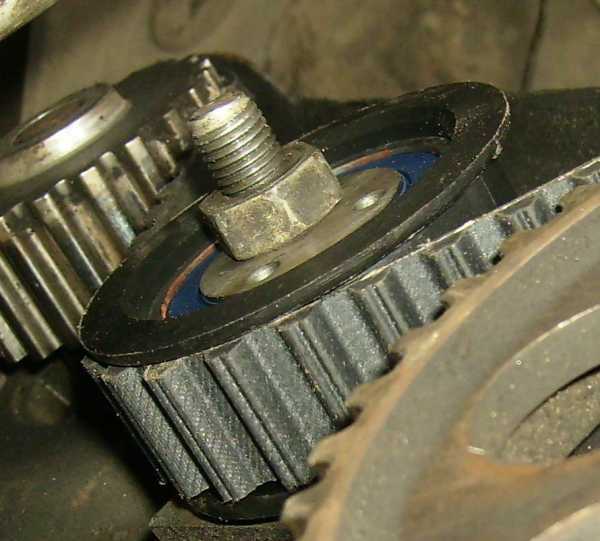

Натяжной ролик старого образца

Ролик нового образца отличается от старого тем,то у него другая внутренняя обойма:

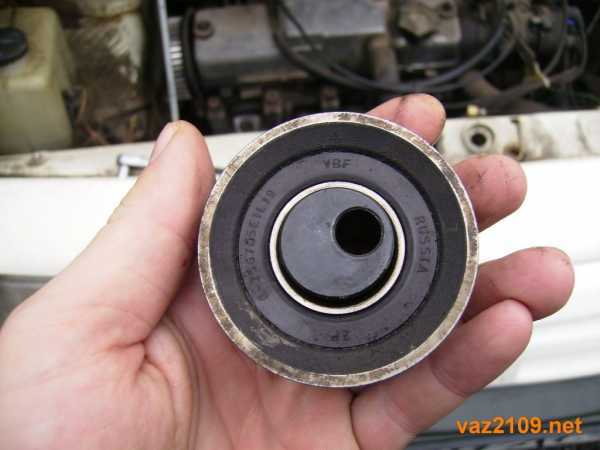

Натяжной ролик Ваз 2109 нового образца

Поэтому, если Вы будете приобретать отечественный ролик завода, выпускающего продукцию для АвтоВаз, то он может быть старого образца. Если же натяжной ролик импортный, то он наверняка будет нового образца.

Итак, приступаем непосредственно к замене ремня ГРМ Ваз 2109. Поднимаем капот и первым делом снимаем терморегулятор с воздушного фильтра и откручиваем болты крепления кожуха ГРМ

Откручиваем кожух ГРМ

Откручиваем крепление кожуха ГРМ

Вынимаем кожух

Защитный кожух Ваз 2109 снят

Теперь необходимо снять натяжной ролик. Откручиваем гайку крепления натяжного ролика ГРМ и снимаем его

Откручиваем натяжной ролик Ваз 2109

Теперь необходимо снять шкив коленчатого вала двигателя. Для этого выкручиваем колеса максимально вправо, выкручиваем крепление защиты и отгибаем ее,чтобы обеспечить доступ к шкиву.

Откручиваем шкив коленчатого вала Ваз 2109

Откручиваем гайку шкива коленчатого вала

После того, как открутили гайку,достаем ролик привода генератора вместе с ремнем.

Достаем ролик привода генератора

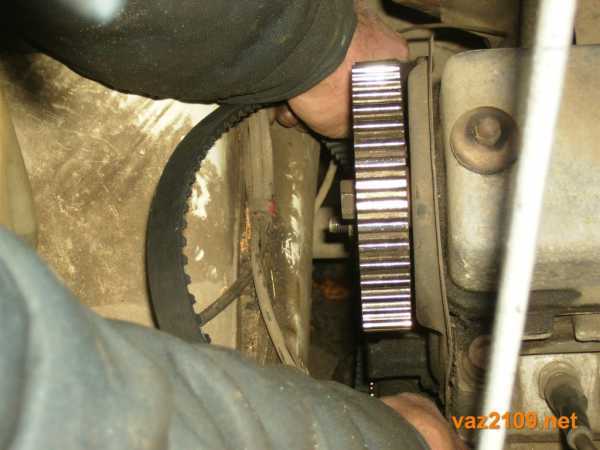

После этого снимаем  ремень ГРМ

Снимаем ремень ГРМ Ваз 2109

Смотрим на его состояние. При изгибе на нем будут микротрещины. Его необходимо заменить. Но сначала необходимо проверить помпу Ваз 2109.Для этого просто рукой прокручиваем шестерню привода помпы. Если она легко прокручивается, и при этом нет посторонних звуков, то с помпой все в порядке. Теперь необходимо вспомнить про метки, о которых мы говорили ранее. Необходимо выставить шестерню привода ГРМ строго по метке

Метка распределительного вала Ваз 2109

Теперь выставляем по метке коленчатый вал двигателя

Метка коленчатого вала Ваз 2109

Устанавливаем, но не зажимаем новый натяжной ролик.И теперь необходимо надеть новый ремень ГРМ строго по меткам.

Одеваем новый ремень ГРМ Ваз 2109

Теперь регулируем натяжение ремня ГРМ Ваз 2109 с помощью натяжного ролика

Регулируем натяжение ремня ГРМ Ваз 2109

Нормальное натяжение, когда рукой можно провернуть ремень на 90 градусов. Зажимаем натяжной ролик. Устанавливаем на место ролик и ремень привода генератора и затягиваем гайку шкива коленчатого вала.

Устанавливаем на место ролик и ремень генератора

Готово. Теперь, еще раз проверив метки, можно завести двигатель и визуально проверить работу двигателя. Ремень не должен болтаться, не должен тереться о двигатель.При работе допускается люфт ремня влево-вправо на 1-2 мм. Если все в порядке закрепляем защиту колеса и устанавливаем на место кожух

Устанавливаем на место кожух

Ну вот и все, новый ремень ГРМ и натяжной ролик установлены на Ваз 2109.

На Главную

Совмещение меток

Чтобы двигатель после замены заработал, требуется выставить метки ГРМ. В случае, если ролик натяжителя ремня шумит, его лучше заменить. Хотя лучше делать это в любом случае, чтобы на протяжении срока эксплуатации ремня не возникло проблем. Но если такой возможности нет, ключом на 17 отпускается удерживающая его гайка, чтобы ослабить натяжение для последующего снятия ремня. На основной звездочке распределительного вала находим метку и совмещаем ее с меткой на крышке. Для совмещения меток откручиваем болт, удерживающий звездочку распредвала, совмещаем метки ремня ГРМ, после чего снова затягиваем ее.

После этого совмещаем метки на коленвале. Для этого находим ложбинку на корпусе в районе масляного насоса и точку на шестерне коленвала. Надеваем шкив на шестерню и проворачиваем его руками до тех пор, пока метки не совпадут. Сделать это просто, для проворачивания шкива достаточно силы рук.

Иногда метки на коленвале не видно, тогда после совмещения меток на  распределительном вале требуется проследить, чтобы совпадала риска на маховике и выемка на кожухе. Для этого предварительно нужно снять специальную заглушку, после чего будут видны эти метки. При их несовпадении, после замены ремня ГРМ двигатель не заведется, а если заведется, то будет работать нестабильно, с перебоями. Поэтому данный этап важен для успешного ремонта и последующей эксплуатации автомобиля.

Размеры

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

  • При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
  • Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
  • Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».
