Как провести диагностику автомобиля через ноутбук? сканеры, программы, порядок работ

Где находится OBD 2?

Расположение колодки OBD 2 всегда указывается в сервисном руководстве, поэтому данный момент лучше уточнить в документации.

Различное положение диагностического штекера в авто обусловлено тем, что единого стандарта касательно установки колодок производители транспортных средств не используют. Если устройство относится к классу J1962, то оно должно быть установлено в радиусе 18 см от рулевой колонки. Производители фактически этому правилу не следуют.

Расположение устройства может быть следующим:

1. В специальной прорези ни нижнем кожухе приборной комбинации. Его можно увидеть в центральной консоли в области левого колена водителя.
2. Под пепельницей, которая обычно располагается в центральной части консоли и приборной комбинации. В этом месте разъем часто устанавливается французскими производителями авто — Пежо, Ситроен, Рено.
3. Под пластмассовыми заглушками, расположенными на нижней части приборной комбинации. В этом месте колодки обычно устанавливаются производителем VAG — автомобили Ауди, Фольксваген и т. д.
4. На задней части центральной консоли, в области установки корпуса «бардачка». Это место расположения характерно для некоторых автомобилей ВАЗ.
5. В зоне ручки ручного тормоза, под пластиком центральной консоли. Такое положение характерно для автомобилей Опель.
6. В нижней части ниши подлокотника.
7. В моторном отсеке, рядом со щитом двигателя. В этом месте разъем устанавливается корейскими и японскими производителями.

Если у автомобиля солидный пробег, то место монтажа может быть другим. Иногда при электрических неисправностях или повреждении цепей автовладельцы переносят разъем.

Пользователь Иван Матиешин на примере автомобиля Лада Гранта показал, где устанавливается диагностический выход OBD 2.

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

• А – «масса»;
• В – L-линия диагностики;
• D – СО-потенциометр;
• G – управление бензонасосом;
• H – +12В питание;
• M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

• при выключенном зажигании соедините перемычкой выводы А и В;
• включите зажигание, не запуская двигатель;
• лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
• завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Диагностика через OBD 2

Процедура проверки производится так:

1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
2. Запускается программа на компьютере для проверки.
3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

-2

! 100% ,

, , .

Pin No.	Description
1	OEM
2	Bus + Line, SAE J1850
3	OEM
4	Ground, Chassis
5	Ground, Signal
6	OEM ( CAN High , J-2284 )
7	K Line, ISO 9141
8	OEM
9	OEM
10	Bus — Line, Sae J1850
11	OEM
12	OEM
13	OEM
14	OEM ( CAN Low , J-2284 )
15	L Line, ISO 9141
16	Positive, Vehicle Battery

4, 5, 7, 15, 16 — ISO 9141-2. 2, 4, 5, 10, 16 — J1850 PWM. 2, 4, 5, 16 ( 10) — J1850 VPW.

ISO 9141-2 7 2 / 10 . 7, SAE J1850 VPW (Variable Pulse Width Modulation) SAE J1850 PWM (Pulse Width Modulation). OBD-II J1962 connector.

OBD-II TERMINOLOGY This document covers the new standardized OBD-II terms and acronyms.

OBD-II	Previous Term(s)
ENGINE CONTROLS	PCM (Powertrain Control Module)	ECA ECM ECU SMEC
MIL (Malfuntion Indicator Lamp)	CHECK ENGINE MAINTANENCE REQUIRED SERVICE ENGINE SOON POWER LOSS
VCM (Vehicle Control Module)	ECA ECM ECU SMEC PCM
SENSORS	IAT (Inlet Air Temperature)	ACT ATS MAT
ECT (Engine Coolant Temperature)	ECT CTS THA
TP (Throttle Position)	TPS
BARO (Barometric Pressure)	ALTITUDE APS
MAP (Manifold Absolute Pressure)	MAP
MDP (Manifold Differential Pressure)	VACUUM SENSOR
MAF (Manidold Air Flow)	AFC VAF AIRFLOW
KS (Knock Sensor)	KNOCK SENSOR
O2S (Oxygen Sensor)	O2 EGO LAMBDA SENSOR
HO2S (Heated Oxygen Sensor)	HEATED O2 HEGO
CKP (Crankshaft Position)	CRANKSHAFT SENSOR
CMP (Camshaft Position)	CAM CID
ACTUATORS	IAC (Idle Air Control)	AIR BYPASS SOLENOID IAC
ISC (Idle Speed Control)	IDLE SPEED AIR VALVE IDLE SPEED MOTOR ISC
ICM (Ignition Control Module)	TFI IV HEI IGNITER
MC (Mixture Control)	M/C SOLENOID FBC
TCC (Torque Converter Clutch)	TCC Lock-Up Switch Lock-up Solinoid

В каких случаях авто нуждается в диагностике через ноутбук?

Перед тем, как сделать диагностику транспортного средства с помощью ноутбука, нужно разобраться в том, для чего же она нужна. Диагностика представляет собой процедуру, во время которой происходит считывание кодов ошибок на различных узлах транспортного средства. Благодаря современному софту и высокотехнологичному оборудованию можно диагностировать даже небольшие изменения в работе различных систем инжектора, ходовой части или трансмиссии. И это вполне можно сделать самостоятельно.

Компьютерная проверка систем авто

Сегодня компьютерная диагностика автомобиля своими руками часто производится автолюбителями для того, чтобы перенастроить блок управления. Это делается с целью улучшения работы различных агрегатов и механизмов транспортного средства.

Благодаря использованию современного ПО и дополнительных плагинов, автолюбитель может:

• изменить (уменьшить или увеличить) количество оборотов холостого хода;
• изменить лямбда-характеристики, то есть отрегулировать подачу топлива;
• при наличии плагинов можно запрограммировать интерфейс автомобильной электроники;
• настроить автоматическую проверку при наличии неисправностей или отклонений в работе систем.

Так когда же нужно проводить самостоятельную диагностику инжектора или других систем через ноутбук?

1. В первую очередь, это делается тогда, когда датчики на приборной панели сигнализируют автомобилисту о наличии возможных неисправностей.
2. Также автомобилисты часто проводят эту процедуру в том случае, когда фиксируется некорректная работа различных механизмов и узлов. Проверить машину можно для того, чтобы понять, действительно ли они неисправны.
3. В последнее время все чаще диагностика инжектора, ходовой части и трансмиссии при покупке подержанного автомобиля.
4. Для того, чтобы снизить возможные затраты на ремонт транспортного средства. Это называется профилактическая диагностика с помощью ноутбука, ее специалисты рекомендуют осуществлять не реже, чем один раз в год. Заранее узнав о проблемах, которые есть в узлах автомобиля, вы сможете значительно сэкономить деньги.

Сканер для тестирования машины

В целом такой метод проверки электронных систем транспортного средства на наличие проблем является современным и эффективным. Ведь он позволяет точно определить все поломки и предотвратить возможные неисправности в будущем. С помощью такого метода автомобилист получает полную, а главное — достоверную информацию о состоянии всех узлов, механизмов и систем.

В каких конкретно случаях транспортное средство нуждается в проверке:

1. Если вы заметили, что резина изнашивается неравномерно, при поворотах появился гул или стук, другие звуки, или они проявляются при движении по неровному покрытию. Также во время поворотов может быть зафиксирован снос задней или передней оси, система АБС включается срабатывает раньше, свободный ход руля увеличен. Во всех этих случаях необходима проверка подвески.
2. Проверка инжектора осуществляется в том случае, если увеличился расход бензина, мотор долго прогревается, в целом агрегат функционирует неустойчиво, заводится с трудом. Также есть смысл проверить двигатель, если значительно снизилась его мощность, при работе возникают шумы, холостые обороты слишком высокие или низкие. В таком случае необходимо протестировать работу системы впрыска, электрической части и замерить компрессию.
3. Тестирование трансмиссии необходимо осуществлять в том случае, если вы не можете включить одну из скоростей, если проявляются вибрации и рывки, во время переключения режимов появляется пробуксовка. Также проверка трансмиссии может быть актуально при повышенном расходе топлива или утечке жидкости и АКПП. Софт считает все коды неисправностей блока управления, проанализирует работу всевозможных датчиков и регуляторов, в частности масла и положения дроссельной заслонки.

Обзор OBD2

На большинстве современных автомобилей установлен (ЭБУ), который собирает и анализирует данные о работе различных систем автомобиля.

Диагностический разъем OBD2

Понятие и особенности

Термин OBD — диагностика бортового оборудования (On Board Diagnostic) является общим, который относится к самодиагностике авто. Эта технология позволяет получить информацию о состоянии различных систем легкового автомобиля от бортового компьютера.

Поначалу OBD выдавало только сообщение о неисправности, но никакой подробной информации об ее сути не давали. В новейших версиях системы используется стандартный цифровой разъем, позволяющий получать сведения о состоянии систем авто в реальном времени с получением кодов неисправностей, по которым можно их идентифицировать. Это хороший прибор для чтения ошибок и их удаления.

Экскурс в историю создания

История создания OBD уходит к 50-м годам прошлого столетия

Правительство США обратило внимание, что развитие автомобилестроения ухудшает экологию. Разработкой спецификации занималась Society of Automotive Engineers (SAE). Сначала система диагностики OBDІІ контролировала лишь систему рециркуляции выхлопного газа, подачи топлива, датчик кислорода, БУ двигателем, касающийся контроля над выхлопными газами

Единой системы контроля не было, каждый производитель устанавливал свою систему

Сначала система диагностики OBDІІ контролировала лишь систему рециркуляции выхлопного газа, подачи топлива, датчик кислорода, БУ двигателем, касающийся контроля над выхлопными газами. Единой системы контроля не было, каждый производитель устанавливал свою систему.

С 1996 года в США была разработана вторая концепция стандарта OBD2, которая стала обязательной для вновь выпускаемых автомобилей.

Назначение OBD2-определить:

• тип диагностического разъема;
• распиновку;
• электрические протоколы связи;
• формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD-II. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Общий алгоритм диагностики автомобиля

Для диагностики потребуется автосканер, устройство отображения информации (ноутбук, смартфон) и соответствующее программное обеспечение.

Порядок проведения диагностических работ:

1. Производится подключение OBD-кабеля к диагностическому разъему автомобиля и автосканеру. На сканере при подключении должен загореться сигнальный светодиод, свидетельствующий о подаче напряжения +12 Вольт на сканер. Если вывод +12 Вольт на разъеме не подключен, диагностирование невозможно. Следует искать причину отсутствия напряжения на 16 выводе диагностического разъема. Возможной причиной может быть неисправность предохранителя. Сканер (если это не самостоятельное устройство) подключается к ноутбуку. На компьютере загружается программное обеспечение для диагностических работ.

В интерфейсной программе выбирается марка авто, двигателя, год выпуска.

Включается зажигание, ожидается окончание самодиагностических работ авто (пока моргают лампочки на приборной панели).

Производится запуск статического сканирования ошибок. В процессе диагностирования на сканере будет сигнализироваться морганием светодиодов процесс диагностики. Если этого не происходит, скорее всего, диагностика будет неуспешной.

По окончании сканирования программа выдает коды ошибок. Во многих программах они сопровождаются русифицированной расшифровкой, иногда не следует им полностью доверять.

Следует записать все коды ошибок до их удаления. Они могут удалиться, через некоторое время появиться вновь. Так часто случается в системе ABS.

Удалить (точнее потереть) ошибки. Такая опция есть во всех сканерах. После этой операции неактивные ошибки удалятся.

Выключить зажигание. Через пару минут вновь включить зажигание. Произвести запуск двигателя, дать поработать минут пять, лучше произвести контрольный заезд метров на пятьсот с обязательным произведением поворотов вправо-влево и торможением, движением задним ходом, включением световых сигналов и прочих опций для максимального опроса всех систем.

Произвести повторное сканирование. Сравнить вновь «набитые» ошибки с предыдущими. Оставшиеся ошибки будут активными, их необходимо устранять.

Заглушить авто.

Произвести повторное дешифрование ошибок с помощью специальных программ или интернета.

Включить зажигание, запустить двигатель, выполнить динамическую диагностику двигателя. Большинство сканеров позволяют в динамическом режиме (на запущенном двигателе, изменении положения педалей акселератора, тормоза, других органов управления) измерять параметры впрыска, угла зажигания и другие. Эти сведения более полно описывают работу автомобиля. Для расшифровки полученных диаграмм требуются навыки автоэлектрика и моториста.

Видео — процесс проверки автомобиля через диагностический разъем ОБД 2 с помощью Launch X431:

Расшифровка кодов ошибок

Одно из главных достоинств протокола OBD2 – унификация кодирования неисправностей, что гарантирует одинаковую их интерпретацию независимо от марки/модели транспортного средства. Структура кода неисправности отображена на следующем рисунке:

Как правило, сканер при высвечивании обнаруженных ошибок вместе с кодом указывает и описание неисправности. А уже по коду и описанию ошибки можно пробовать искать в интернете способы устранения неисправности, забив в поисковике код ошибки и название своего автомобиля. Работники автосервисов в принципе хорошо осведомлены о том, что означает каждая ошибка и что нужно сделать для её исправления. Но автолюбителям следует быть осторожнее: сведения, почерпнутые на специализированных форумах и других автомобильных ресурсах, могут содержать ошибки или неточности, которые могут отразиться на результатах самостоятельного ремонта, поэтому лучший способ решения проблемы – поиск и просмотр соответствующих видеоматериалов.

Совместимость с авто

Модуль сканирования достаточно популярный, но подходит не для всех автотранспортных средств. У вас изначально в авто должен стоять разъём OBD2 состоящий из 16 пинов.

• США от 1997.
• Япония от 2000 года.
• Европейки от 2001 (бензин) и от 2004 (дизель).
• Китай от 2008 года.
• Отечественные от 2010 года.

Для более старых моделей могут помочь переходники.

Про разъёмы я ещё рассказал не все. В некоторых старых авто есть своё подключение, куда можно также приконнектить ЕЛМ327, но для этого понадобится переходник:

GM 12 Pin – OBD2 16 Pin: Daewoo (до 2000 ), Lanos, Таврия, Sens, ВАЗ с инжекторными моторами (до 2002).

Nissan 14 pin – OBD 16 pin: Nissan 1989 – 2000 гг.

KIA 20pin –OBD 16pin: для всех автомобилей KIA. Перед покупкой посмотрите, чтобы разъём был действительно 20-ти пинным.

Toyota 22 pin – OBD 16 pin: старые Toyota.

По сути вам нужно посмотреть на колодку OBD-2 и рассмотреть все видимые контакты, которые там присутствуют, если их достаточно, то значит модуль без проблем можно подключить. Если их недостаточно, то подключить его не получится.

Взгляните на картинку выше. Каждое из подключений работает на основе своего протокола. Например, седьмой (7) подключается по ISO 9141-2. А вот заземление кузова, сигнальное заземление, Line ISO (SAE) (7 и 16) и Напряжение АКБ работают на другом протоколе – ISO14230-4KWP2000.

Также на рынке есть два типа адаптеров:

• Оригинальный с версией 1.5.
• И от стороннего производителя – версии 2.1.

Также совместимость можно узнать исходя из стандартов, которые использует тот или иной модуль. Сами стандарты пишутся в спецификации или на самой коробке. В общем все просто – смотрим на стандарт, а потом на таблицу ниже.

Вообще каких-то проблем с подключением не должно возникнуть. С подключением ELM327 мы разобрались.

Что такое диагностический разъем по стандарту OBD2

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

3 DashCommand

Программа может быть установлена в среду iOS или Android и поддерживает работу с чипами типа ELM327. Выводимая информация транслируется в виде аналоговых приборов, имеет высокую наглядность и благодаря этому легко воспринимается. Цифровые параметры также дублируются визуализацией. Данные с датчиков двигателя считываются и выводятся на демонстрационные экраны в режиме реального времени.

Это один из самых качественных программных продуктов для любительской диагностики авто был отмечен наградой SEMA Global Media Award. Кроме работы с датчиками, софт предлагает набор функций маршрутного компьютера, позволяя отслеживать заправки, статистику поездок (пробег, скорость, расход и т. п.). Наиболее практичной функцией этой программы является возможность определения диагностических кодов неисправностей и снятие ошибок.

Оборудование для диагностики

Существует три типа диагностических приборов: газоанализаторы, мотортестеры и сканеры.

Сканер

Первый прибор – это сканер. Он подключается к автомобилю, к диагностическому разъёму. Сканер – это прибор, который позволяет общаться с блоком управления двигателем. Собственно говоря, он и задуман для работы с блоком управления.

Та информация, которую мы видим на сканере — это информация из блока управления. Если на сканере написано «угол опережения зажигания — 15 градусов», означает ли это, что он реально там 15 градусов? Конечно же нет. Да, он может быть и 15. Но, 15 – это считает блок управления, так он задал угол и выдает 15 градусов.

Мотортестер

Данный прибор – это глаза диагноста. Мотортестер – это измерительный прибор, который можно сравнить по работе с мультиметром. Это такой мощный прибор, заточенный под диагностику двигателей, под измерение высокого напряжения, давлений, токов. Причем, больших токов, всевозможных напряжений, для съема осцилограмм, для их запоминания. То есть это измерительный прибор, в отличие от сканера. Сканер ничего сам не измеряет, сканер отображает то, что видит блок управления.

В сканере мы можем увидеть 15 градусов, подключаем мотортестер, смотрим, а там 5 или 0, или даже минус.

Газоанализатор

То, что у двигателя вылетает из выхлопной трубы – это тоже источник диагностической информации. К примеру, вы приходите к врачу, говорите – у меня болит то-то и то-то, он дает вам направление на анализы, потому что ему нужна информация о том, что у вас там в крови и сколько там сахара, сколько того и того.

То, что у двигателя в выхлопной трубе – это то, что произвел двигатель в результате своей работы, в результате своей жизнедеятельности. Он выполняет механическую работу и производит отработанные газы. Вот как доктор по анализу видит, что происходит, так и мы по составам отработанных газов видим, что происходит в двигателе.

Дополнительное оборудование

Даже основными диагностическими приборами нельзя полностью собрать информацию о некорректной работе двигателя. Остаются небольшие области, в которых все три прибора бессильны. Здесь используется дополнительное диагностическое оборудование.

Топливные монометры

В первую очередь, это набор топливных манометров. Набор переходников под разные системы, разные модели автомобилей. Компрессометр служит для оценки состояния цилиндров. Но более серьезно их можно оценить пневмотестером. Им можно определить досконально работу цилиндра, железа цилиндра.

Пример из практики автосервиса “Желтый бокс”

Приезжает автомобиль, троит, подтраивает. Меряем компрессию – все хорошо, но по газоанализу видно, что не все хорошо, а компрессия вроде бы нормальная. Берем пневмотестер, смотрим – а в одном цилиндре утечка. И уже знаем: какая утечка и куда (через клапан, через кольцо или в систему охлаждения).

Тестер утечек

Попросту говоря — это генератор дыма. Туда заливается специальный состав, он там нагревается, дымится со страшной силой, и дым подается во впускной коллектор. Это делается для того, чтобы найти утечки во впускном коллекторе. Какие места утечек могут быть: Ось дроссельной заслонки. Куда дроссельная заслонка одевается, из этих втулочек дымит регулярно. Если дроссельный узел походил лет пять — уже будет дымить оттуда. Регуляторы холостого хода.

Конечно, это не основной прибор, нет крайней необходимости в нем, но очень полезная вещь, очень удобная и значительно облегчает поиск подсоса воздуха.

Стетоскоп технический

Тоже очень полезная штука, стоит копейки. Этим прибором можно прослушать двигатель на пример каких-то механических стуков, где-то там поршня постукивают, клапана постукивают, побрякивают, используют для прослушивания форсунок.

Эндоскоп

Очень удобная штука, одно дело, когда вы что-то померяли, посмотрели. А если предполагать, что детонация происходит из-за нагара в камере сгорания, потому что других причин нет? Как это увидеть, не разбирая двигатель? – Эндоскопом. Выворачиваем свечку, заглядываем, смотрим.

Эндоскопы бывают как самостоятельные приборы и как камеры с подключением к компьютеру. Существует большая проблема – не заводится двигатель в морозы. На впускных клапанах, вследствие подачи топлива на клапан – впрысковые моторы подают топливо на клапан, и он обрастает смолой, покрывается ей как губкой. Топливо брызнуло на клапан, клапан горячий, что могло испариться – испарилось, а смола осталась. И в итоге впрысковые моторы вот этим страдали. Форсунка брызнула на клапан, бензин впитался, образовавшейся смолой, и машина не завелась. Тоже, это очень легко обнаружить эндоскопом.

Самые частые коды ошибок

Они состоят из 5 символов. Для каждой марки авто они свои, самые распространенные из них связаны с повреждениями электроцепи, нарушениями в выведении выхлопных газов, с выходом из строя самих датчиков, с проблемами с напряжением в бортовой сети или с набором скорости машины.

Если ранее авто ремонтировали «на авось», полагаясь только на мастерство автослесаря СТО и нехарактерный звук машины, то сейчас практически любой автолюбитель при желании и необходимом оборудовании может сам провести диагностику своего авто, выявить неисправность автомобиля своими руками и устранить ее. Также можно доверить это профессионалам.

Подробные видео инструкции помогут правильно провести диагностику автомобиля.

https://youtube.com/watch?v=IWqnD3ElhVQ

• Автор материала
• Другие материалы

Автор Автомеханик

Ещё буквально недавно, компьютерная диагностика транспортного средства, такого как автомобиль, могла производиться только в авторизированных авто центрах, при наличии там специального высокотехнологичного оборудования и узкопрофильных специалистов. Да и стоила, как правило, такая услуга очень солидную сумму денег. А потому мало кто позволял её себе и зачастую выбирал так называемую мастерскую «дяди Васи» так как там было в разы дешевле, да и проблему хоть и намного дольше по времени, но, тем не менее, устраняли.

На сегодняшний же день уже есть множество программ для диагностики автомобиля через ноутбук по сути, если можно так сказать, не выходя из своего гаража. Вот об этом мы и поговорим в этой статье.

На сегодняшний же день всё в корне изменилось, не нужно платить огромные деньги за то, что к вашему автомобильному компьютеру подключат специальное устройство сканер и проведут его компьютерную диагностику.

Все что требуется на сегодняшний день для проведения такой операции — это ноутбук и программа для диагностики автомобиля. Даже скажу вам больше если случилось так что у вас нет и ноутбука, то и тут не беда благо сегодня уже существует огромное множество программ для диагностики автомобиля через операционную систему андроид, а на андроиде сегодня работают очень многие устройства, в основном все ваши смартфоны и гаджеты, так что с этим проблем как говорится не должно быть.

Как расшифровать коды ошибок

Большинство кодов ошибок OBD унифицировано, то есть определенному коду ошибки соответствует одна и та же расшифровка.

Общая структура кода ошибки имеет вид:

В некоторых автомобилях запись ошибки имеет специфический вид. Надежнее скачать коды ошибок в интернете. Но делать это для всех ошибок в большинстве случаев будет лишним. Можно воспользоваться специальными программами типа AUTODATA 4.45 либо аналогичными. В них помимо расшифровки указываются возможные причины, правда, лаконично, и на английском языке.

Проще, надежнее и информативнее ввести в поисковике, например, «ошибка P1504 Opel Verctra 1998 1,9 Б», то есть указать сокращенно все сведения об авто и код ошибки. Результатом поиска будут отрывочные сведения на различных форумах, других сайтах. Не следует сразу слепо следовать всем рекомендациям. Но, подобно мнению зала на известной программе, многие из них будут правдоподобными. К тому же, вы можете получить видео- и графическую информацию, иногда крайне полезную.

Универсальный переключаемый диагностический кабель KKL-Line

Цена: $10.29

Перейти в магазин

Корпус сделан из полупрозрачной синей пластмассы, довольно прочный Кабель USB достаточно длинный — 1,5м. Красный индикатор горит при подключении к бортсети и слегка подмигивает при обмене информацией. На диске ничего ценного не обнаружено — там лежат драйвера 2004г, VAG COM 2004г и FiatECUScan16. Число программ, работающих с этим кабелем великое множество, например: CASCADE, Вася Диагност, ScanMaster, OpenDiagPro, OBD Scan Tech, TECU, Diagnostic Tool, EasyOBDII, Digimoto, Chip tuning, PCMSCAN, KWP_D, Tiggo Diag и др. С бортсетью 24V кабель несовместим.

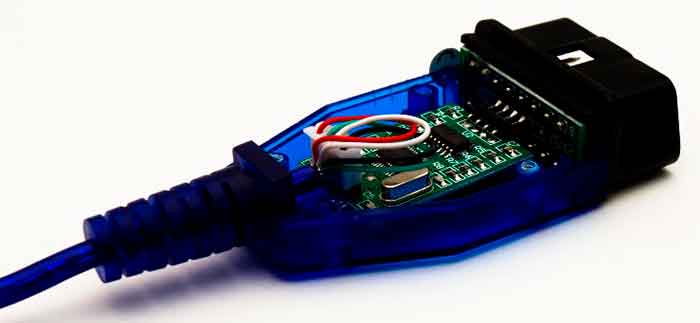

Без разборки конечно-же не обошлось Сделан адаптер вполне прилично.

Реальная схема кабеля. U1 — конвертер USB — COM TTL (FT232RL) U2 — компаратор для преобразования уровней (LM393)

Китайцы и тут умудрились привычно накосячить. 1. Неверно обозначили контакты подключения в правом положении переключателя. Вместо 12/13 реально подключены 11/12 Поправлено

3. Отсутствует гистерезис переключения уровней. В условиях сильных помех на длинных линиях, устройство может работать нестабильно. Исправлять не стал — работает и так, т.к. линия короткая.

4. Линии K и L абсолютно идентичны, т.е. если линию K поменять местами с линией L — ничего не измениться. Тут Китайцы чего-то перемудрили, ибо L-Line работает всегда только на передачу информации, причём с линии RTS. Можно считать, что в этом адаптере вместо L-Line поставили ещё одну K-Line по логике ИЛИ, жёстко посадив её на 15pin OBDII Современные авто L-Line уже не используют, поэтому переделывать не стал.

Неоригинальность чипа FTDI FT232RL установить не удалось — адаптер работает как со старыми, так и с новыми оригинальными драйверами под WinXP x86 и Win8.1 x86 На всякий случай — старые драйвера yadi.sk/d/LjLgjU5Ndri6z Новые драйвера ставятся автоматически

После установки драйверов в свойствах уменьшаем время ожидания с 16мсек до 10мсек, после чего необходимо перезагрузить ПК. После этого, адаптер работает более стабильно.

Вывод: полезное устройство для любительской диагностики автомобилей.

Устройства и ПО

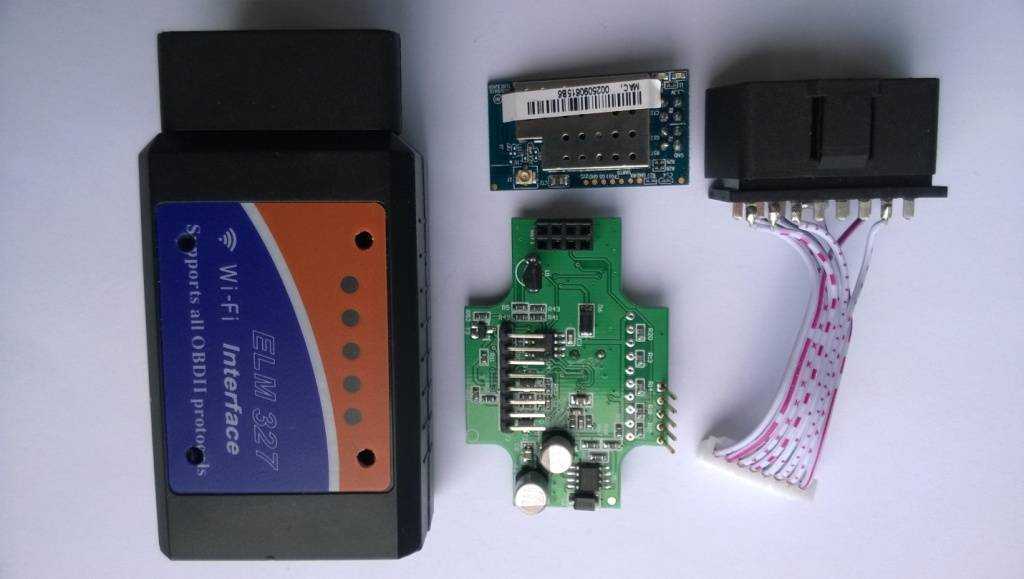

Wifi или bluetooth адаптеры

Такие адаптеры можно подключить без шнура, поскольку они предназначаются для взаимодействия с ПК или мобильным телефоном. Благодаря адаптеру можно не только произвести диагностику транспортного средства, но и следить за работой всех электронных параметров в процессе езды.

Эксплуатация такого устройства довольно проста. Гаджет подключается к диагностическому разъему транспортного средства. Затем его необходимо синхронизировать с компьютером или смартфоном при помощи беспроводной сети wi-fi или bluetooth-соединения. После синхронизации на компьютере запускается программное обеспечение, дальнейшие действия осуществляются в соответствии с инструкцией (автор видео — Pro Polo).

С помощью Android

В целом программ для диагностики машины с помощью мобильного устройства, работающего на платформе Android, достаточно, так что проблем с выбором у вас не возникнет. Как показывает практика, большинство наших автомобилистов используют утилиту Torque Pro. По отзывам можно судить о том, что она дает наиболее точные результаты при сканировании систем.

Что касается функционала этого ПО, то он достаточно широкий:

• демонстрация параметров авто в реальном времени;
• полное тестирование всех систем;
• использование GPS-трекера, чтобы вспомнить, какие действия вы уже совершали и т.д.

Помимо этого, программное обеспечение характеризуется удобным и понятным любому пользователю интерфейсом.

Через Windows Mobile или Java

В этом случае самым популярным приложением является Check-Engine. Помимо основного функционала, эта программа сразу же предлагает не только считать, но и расшифровать комбинации неисправностей. Когда ошибки будут исправлены, утилита позволит удалить их из памяти блока управления. Кроме того, программа даже будет давать подсказки пользователю, если нужно, можно будет сохранить отчет. При необходимости все коды ошибок можно будет сформировать в одно СМС-сообщение для отправки специалисту.

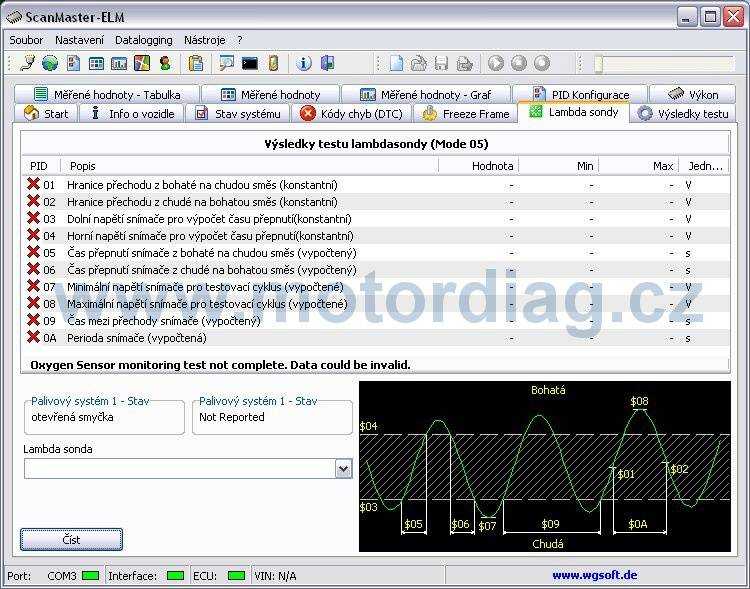

Список программ для ELM327 адаптеров. На этой странице представлены бесплатные программы для диагностики автомобиля с помощью elm327 адаптера. Все elm327 программы распределены по группам в зависимости от того, на каком устройстве Вы будете проводить диагностику. Есть программы для компьютера или ноутбука (Windows), elm 327 программы для android устройств (смартфона или планшета), для iOS (iPhone, iPad), а так же для смартфонов на базе Windows Phone. Таким образом в этом разделе есть программы для любого устройства и для любого типа ELM327 адаптера, будь то USB, Wi Fi или bluetooth адаптер.

Все elm327 программы отсортированы по удобству использования и функционалу. Т.е. чем выше программа, тем она лучше и более рекомендована к использованию. Если приложение из начала списка Вам по каким-либо причинам не подходит, или они не поддерживают Ваш автомобиль, пробуйте следующие программы.
