Как понять, что шрус надо менять

Диагностика

Чтобы гарантированно избежать проблем с выскочившим во время движения шрусом, необходимо своевременно производить диагностические работы. Не реже раза в месяц осматривайте состояние пыльника, если он поврежден, то обязательно устраните эту неисправность. Выявление поломки производится следующим образом:

Частым способом является трогание с места при вывернутых колесах . Для проведения такой диагностики потребуется вывернуть колеса, и резко стартовать с места. Наличие специфического хруста будет означать проблемы с шрусами;
Поднимите колесо на домкрате, в идеале, следует воспользоваться подъемником, но обычно в гаражах их не бывает. После чего осматриваем шрус, на нем не должно быть видимых повреждений. Также попробуйте пошевелить колесо. Шарнир не должен иметь люфтов;
Этот способ более сложен, но довольно надежен. Вывешивается передок автомобиля. Включается первая передача, если у вас автомат, то выберите режим – D . Запустите двигатель, и прислушайтесь к работе колес. Они не должны издавать даже малейшего хруста.

Собственно, это все что можно сделать для диагностики. Нужно отметить, что этот процесс на станциях техобслуживания полностью идентичен описанным методам.

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

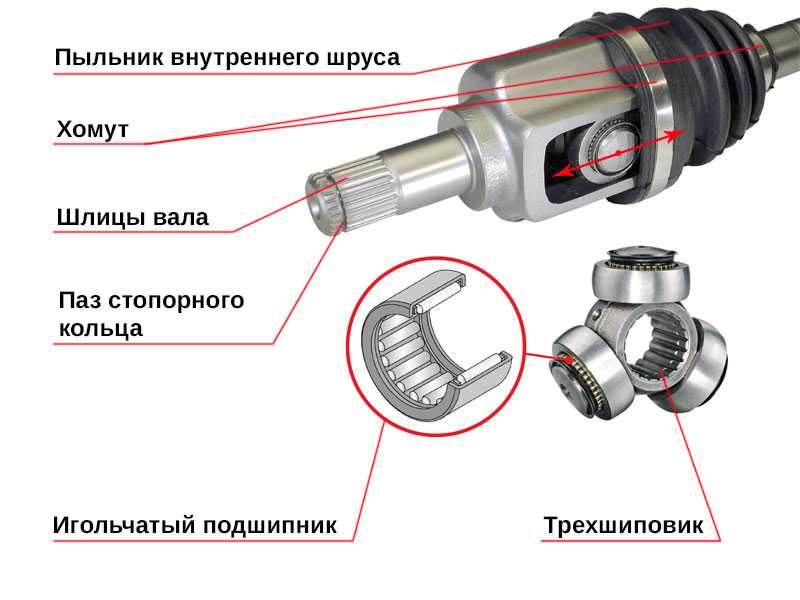

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично сходы с обычными подшипниками – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

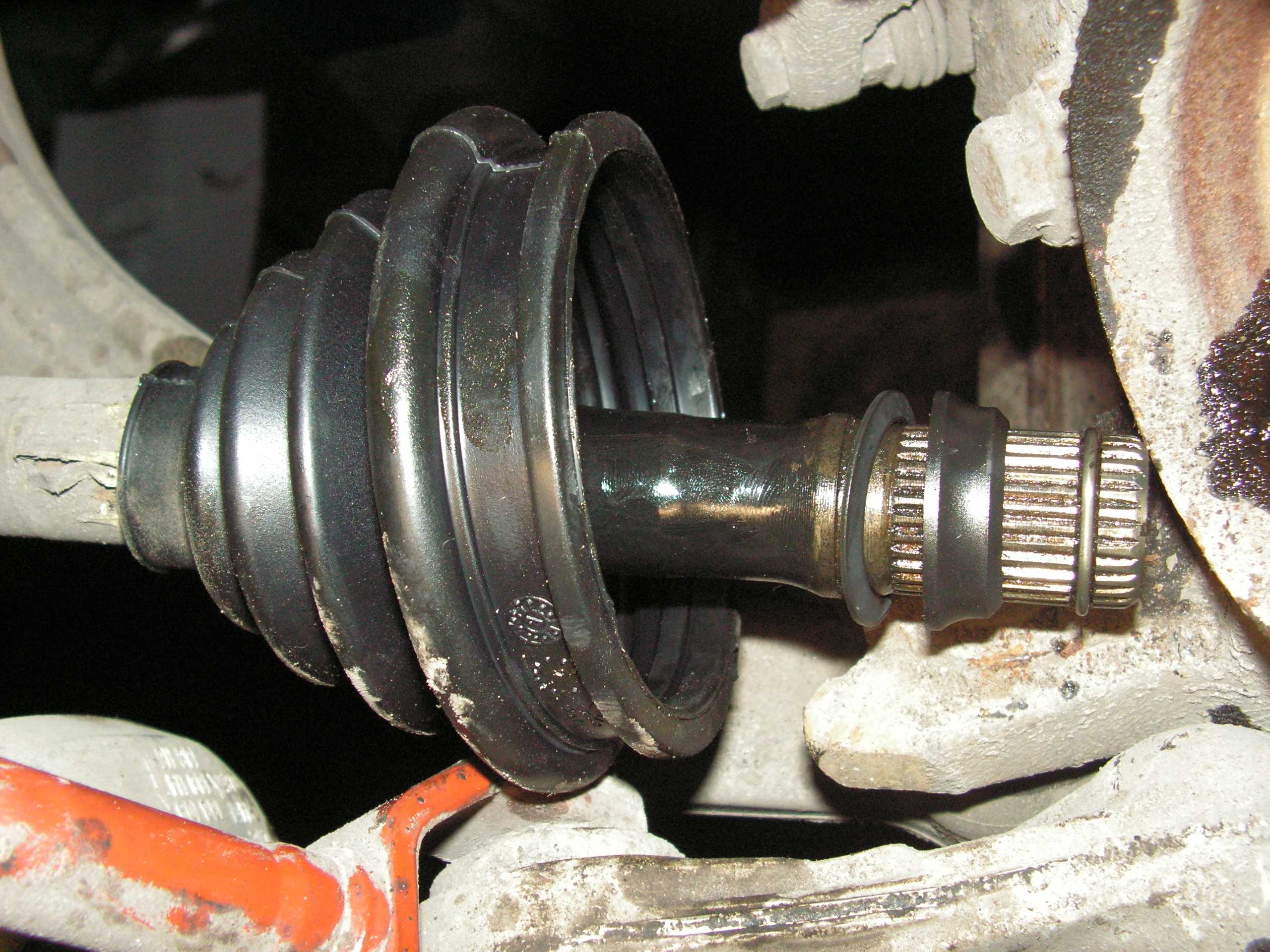

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как проверить авто перед покупкой

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.

Пыльники ШРУСа

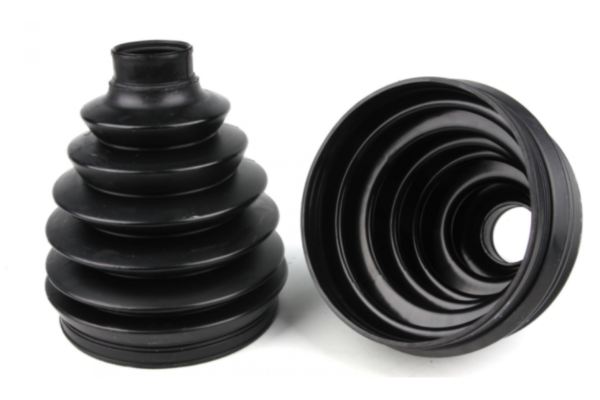

Пыльник представляет собой небольшой чехол, сделанный из резины либо термопластика. Он является своеобразным клапаном, его назначение – защита элементов гранаты от влаги, грязи и пыли. Также он предотвращает потерю смазки.

Пыльники бывают двух видов: наружные и внутренние. Первые находятся у самого колеса, вторые – возле АКПП или редуктора. Также пыльники делятся в зависимости от положения привода на передние и задние. На самой гранате пыльник закреплен ленточными хомутами.

В связи со своей хрупкостью, пыльник требует регулярного осмотра и, в случае проблем, замены. Определять проблему неполадок со ШРУСом следует начинать с него (благо, определение не вызовет трудностей)

Выбирать есть из чего – можно обратить внимание на оригинал от самого производителя, или универсальные копии от других производителей (при их покупке следует быть осторожнее – могут не подходить, иметь низкое качество или неполный комплект сопутствующих деталей). Исправность пыльника – залог того, что ШРУС будет хорошо справляться со своей работой

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Хруст в рулевой рейке

Опытный владелец автомобиля может быстро отличить хруст гранаты от шума, поступающего от рулевой рейки. Это происходит не часто, но нельзя исключать это появление. Такая неисправность характеризуется следующими факторами:

Хруст при повороте руля на месте.
Вибрация рулевого колеса при движении на ровном дорожном покрытии.
Машина плохо слушается руля.
При повороте руля требуется прилагать большое усилие, либо наоборот, слишком легко.
На заглушенном двигателе при повороте руля до конца в одну сторону слышен металлический щелчок, имеется незначительный люфт.

При выявлении таких поломок необходимо быстро их устранять. Чаще всего рулевую рейку требуется заменять новой, но есть профессиональные мастера, которые могут перебрать этот узел, и продлить ее работу. Это решение на практике не применяется обычными владельцами автомобилей, так как после восстановления этот узел будет работать не долго. Поэтому лучше и проще произвести ее полную замену на новое изделие.

Выполнить самостоятельно замену рулевой рейки очень трудно, поэтому целесообразно обратиться в автомастерскую.

Замена и ремонт

При проблемах со шрусом необходимо его отремонтировать. Работа это довольно сложная, поэтому если не уверены в своих способностях, то лучше доверьте работу специалистам. При проведении всех работ следует делать их максимально аккуратно, и в соответствии с инструкцией

Обратите внимание на состояние детали. Если имеется большая выработка, то восстановление шруса нецелесообразно, лучше заменить его в сборе

Работа по приведению детали в порядок производится следующим образом:

Шрус снимается. Будьте аккуратны. Иногда его приходится сбивать

Делать это следует максимально осторожно; Демонтированный шарнир зажимается в тисках. Деталь проворачивается до упора, извлекаются шарики

Для этого их выбивают с помощью отвертки; Сепаратор устанавливается вертикально, после чего его поворачивают до положения, когда окна пересекаются с торцом; Далее извлекают кулак с сепаратором, для этого, повращайте кулак до момента, когда сможете утопить в одном из окон выступ крепления

Осмотрите все элементы шарнира. На них не должно быть никаких повреждений, должны отсутствовать признаки износа и деформации. Если имеются сомнения в качестве детали, то лучше заменить шрус. Не стоит экономить на своей безопасности

Сборку следует начинать со смазки деталей Важно произвести эту работу максимально качественно, от нее зависит срок дальнейшей службы шарнира; Шарики помещают в шрус попарно, так, как они были расположены до этого; Поверх них опять накладывается консистентная смазка; Последним этапом будет установка пыльника. В него также следует положить 50-100 грамм смазки. Качество восстановления шрусов зависит от правильной установки шариков и наличия смазки

В качестве смазочного материала лучше применить ШРУС-4, но в крайнем случае подойдет и ЛИТОЛ-24. Собственно, основным качеством, которое влияет на продолжительность службы шарнира, является обилие смазочного материала. Так можно значительно сократить уровень износа детали, и соответственно, продлить его работу

Качество восстановления шрусов зависит от правильной установки шариков и наличия смазки. В качестве смазочного материала лучше применить ШРУС-4, но в крайнем случае подойдет и ЛИТОЛ-24. Собственно, основным качеством, которое влияет на продолжительность службы шарнира, является обилие смазочного материала. Так можно значительно сократить уровень износа детали, и соответственно, продлить его работу.

Заключение

. Шрусы являются одним из важных элементов в трансмиссии автомобиля. Именно они позволяют оптимально передавать усилие на колеса. Чтобы избежать проблем, желательно знать все признаки неисправности внутреннего шруса. Это знание позволит своевременно выявить неисправность. При выявлении поломки следует в максимально короткие сроки устранить ее. Это увеличит уровень безопасности при управлении автомобилем.

Причины и признаки неисправности внутренних ШРУСов

Несмотря на распространенное мнение о долговечности ШРУСов, вызванное использованием для их изготовления исключительно высокопрочных материалов, столкнуться с необходимостью замены переднего внутреннего ШРУСа можно и при небольшом пробеге авто.

Основными причинами преждевременного износа и замены переднего внутреннего ШРУСа являются:

нарушение целостности пыльника, пропускающего внутрь воду и грязь;
установка некачественных или поддельных передних ШРУСов;
недостаток смазки в переднем шарнире;
поездки на большой скорости по плохим дорогам.

О том, что необходима замена переднего внутреннего ШРУСа, можно судить по характерному хрусту, издаваемому перемещающимися по канавкам шариками. Хруст усиливается при повороте руля, во время набора скорости и при езде по бездорожью. Впрочем, об износе переднего шарнира можно судить и по другим признакам.

Во-первых, о необходимости его замены будут свидетельствовать рывки при наборе скорости и старте с места, люфт. Причем менять внутренний передний шарнир при появлении подобных признаков требуется как можно скорее.

Рекомендуемые товары

Поскольку внешний передний шарнир подвергается более значительным нагрузкам и имеет меньшие размеры, он выходит из строя и требует замены чаще, чем внутренний. Проверить его состояние достаточно просто: надо вывернуть руль до упора и немного проехать. При неисправности узла вы услышите характерный хруст.

Проверить, необходима ли замена переднего внутреннего ШРУСа, можно другим способом – хрустеть деталь начинает, когда авто двигается по прямой (особенно, если на пути встретятся неровности).

Подняв на подъемник любой автомобиль ВАЗ, легко увидеть, в каком состоянии находится узел. Или можно поставить авто на первую передачу и нажать педаль газа, вызвав вращение колес. При нахождении автомобиля в подвешенном состоянии происходит искривление переднего шарнира, а потому в случае его износа вы услышите отчетливый хруст. Соответственно, узел нуждается в замене.

Возьмите на заметку.

Стоит помнить, что при выходе из строев ШРУСов, не важно внутреннего или наружного. Может появиться вибрация по кузову. В таком случае многие начинают жаловаться на шиномонтаж

“Якобы сделали балансировку колёс, но проблема никуда не ушла.” На самом деле искать нужно совсем в другой области. Ведь привод достаточно тяжёлый

В таком случае многие начинают жаловаться на шиномонтаж. “Якобы сделали балансировку колёс, но проблема никуда не ушла.” На самом деле искать нужно совсем в другой области. Ведь привод достаточно тяжёлый.

Ну и ещё один важный момент!

При какой либо разборке, гайку “гранаты” обязательно нужно ставить новую. Ведь мало того, что она может обломиться по краям и вы её не законтрите. Так и помимо этого она может испортить резьбу на ШРУСе. Или вы её просто как следует не затяните.

Посетите рубрику: ПОЛЕЗНЫЕ СОВЕТЫ-АВТО И МОТО. Уверен, что вы найдёте там много интересного!

Замена ШРУСа гранаты на ВАЗ 2114. Разбираем детально

Как проверить, автомобиль в залоге или нет, и не нарваться на мошенников

Выбираем место для будущего ремонта: смотровая яма, стационарная эстакада, подъемник; Глушим двигатель, выжимаем ручник, клиним башмаками колеса; Балонным ключом срываем гайки-крепежи колеса;

Поддомкрачиваем необходимую нам сторону автомобиля; С помощью отвертки расстопорим центральную гайку ШРУСа. Будьте внимательны, чтобы не потерять шайбу, так как новая в комплекте не предусмотрена; Ключами на «13» отсоединяем верхнюю часть шаровой опоры

Нижнюю не обязательно, так как мешать не будет; Монтировкой слегка срываем ее с паза и отводим в сторону; С помощью деревянной насадки и молока аккуратно сбиваем ступицу со шлицов гранаты; Изымаем старый ШРУС, проводим диагностику штока на предмет наличия повреждений; Вытираем сухой и чистой тряпкой шток от остатков смазки, устанавливаем комплект новой гранаты, который состоит из: ШРУСа, хомута, пыльника, стопорное кольцо, гайка; В процессе установки все тщательно смазываем смазкой, правда без перебора; Ставим все в обратной последовательности; Параллельно уделяем внимание состоянию тормозных колодок, при необходимости замените, чтобы второй раз не совершать разборку; Установив все на место, обязательно протестируйте авто в движении. Проверьте не осталось ли лишних запчастей

При наличии, ни в коем случае не трогайтесь

Ищите причину и устраняйте

При наличии, ни в коем случае не трогайтесь. Ищите причину и устраняйте.

Типичный хруст при прямой езде указывает на выход из строя ШРУСа, а при поворотах – шарнира;
Обязательно пройдитесь смазкой посадочное место гранаты, таким образом продлите срок службы;
Для подправок используйте только деревянные насадки, в противном случае возможно повреждение;
Плотно и надежно фиксируйте пыльник, вода и грязь убивают его;
Затягивайте стопорную гайку ступицы динамометрическим ключом в соответствии с показаниями инструкции по эксплуатации автомобиля;
Во время прохождения планового технического осмотра проверяйте целостность резиновых изделий и прочность хомутов;
Покупайте запчасти и комплектующие только у сертифицированных производителей, так как установка некачественных деталей повлечет большие потери и растраты.

AutoFlit.ru

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Что такое ШРУС(граната) в машине

Что такое ШРУС и как он устроен? Такой вопрос обычно задают новички или те, кто впервые приобрел переднеприводный автомобиль. ШРУС – это сложнейший механизм, который может состоять из более чем десятка деталей. Сложность конструкции объясняется плавностью вращения, но чем сложнее механизм, тем чаще он подвержен поломкам.

В отличие от кардана, ШРУС обеспечивает передачу плавного крутящего момента под углами до 70 градусов. Это позволило оснастить автомобиль управляемой подвеской и обеспечило повышенным комфортом при передвижении на машине по неровной дороге. Для тех, кто не знает, шарнир равных угловых скоростей – это не весь механизм с осями. Это его элементы, соответственно, их имеется два: внешний и внутренний по обеим сторонам оси. Шарнирный механизм также имеет название граната, потому что внутри себя содержит много шариков, которые перекатываются в специальных пазах, обеспечивая плавность вращения колес. Механизм оснащен полуосью или цапфой со шлицами для стыковки с одной стороны с приводом КПП, а с другой со ступицей колеса.

Для чего нужен ШРУС в автомобиле

Применяя шарнир угловых скоростей, конструктора смогли передавать кручение на колеса под значительными углами. Необходимость в таком механизме была продиктована разными типами подвески и отличными дорожными условиями. Благодаря нему автомобиль движется плавно и тихо. Использование кардана в этой ситуации невозможно по той простой причине, что он не способен гнутся настолько, как это делает ШРУС.

Разновидности шарниров равных угловых скоростей

В зависимости от особенностей конструкции, в устройстве привода автомобилей применяют несколько типов гранат. Плюс ко всему они делятся на два вида в рамках одного транспортного средства: наружный и внутренний ШРУС.

В зависимости от конструкции данный механизм бывает следующих типов:

кулачковый;
трипоидный;
шариковый;
карданный спаренный.

Кулачковые ШРУСы

ШРУСы этого типа являются самыми простыми в конструктивном исполнении. В их устройстве имеется кулак, внутри которого находится вкладыш и диск. Такой механизм применим только в машинах, которые перемещаются на средних скоростях. Используется в грузовых автомобилях и спецтехнике.

Трипоидные ШРУСы

Конструкция трипоидного ШРУСа несколько отличается. В нем имеется обойма и три подшипника, закрепленных на штанге. Возможность передачи крутящего момента под разными углами обеспечивается за счет плавности вращения подшипников, которые продольно перемещаются в своих пазах.

Шариковые ШРУСы

Шарнир равных угловых скоростей шарикового типа не сильно отличается от трипоидного. Только в нем использованы не 3 шарика, а большее количество, 6, которые также вращаются и одновременно перемещаются по продольному каналу. Такая конструкция получилась более сложной, но она способна передать вращение под еще большим углом между осями.

Карданные спаренные ШРУСы

ШРУС карданного типа представляет собой аналогичный механизм, но в его конструкции задействованы 2 крестовины. Он более надежен и прост в ремонте, но не способен плавно работать на больших скоростях. Его устанавливают на грузовые машины, где механизм будет работать под высокими нагрузками.

Из чего состоят ШРУСы

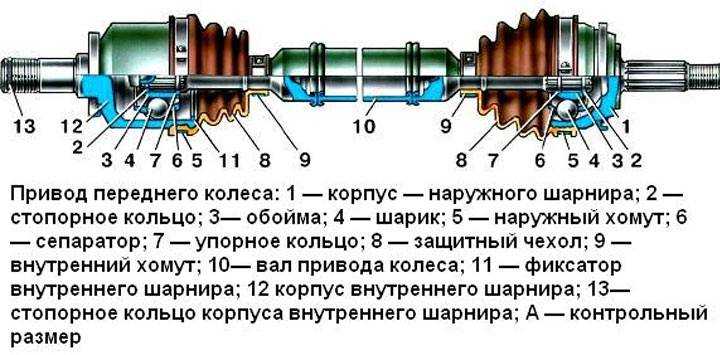

Конструктивно механизмы отличаются устройством подвижной части, которая состоит из следующих компонентов на примере шарнирного типа:

корпус;
сепаратор;
шары;
цапфа со шлицами и резьбой;
сальник с хомутами;
пыльники;
стопорные кольца;
ступичная гайка.

С одной стороны гранаты имеется полуось со шлицами, а с другой – штанга, передающая вращение на второй шарнир равных угловых скоростей. Цапфа устанавливается в ступиц и входит в зацепление с ее шлицами. Фиксируется с наружной стороны гайкой. Внутренний ШРУС может устанавливаться в привод и защелкиваться в нем с некоторым усилием. В более старых модификациях он зафиксирован с приводом при помощи фланца и 6 винтов.

Наружный и внутренний ШРУС(граната) — отличия и особенности

Что такое ШРУС – это передаточный механизм, который обеспечивает плавное вращение осей, между которыми в процессе движения сильно изменяется угол наклона. На каждой из сторон авто имеется 2-е гранаты: внешняя и внутренняя. Второй может быть спрятан в КПП в зависимости от модификации.

На каждой стороне автомобиля имеется пара ШРУСов. Они между собой отличаются и прежде всего габаритами, но есть машины, в которых они могут быть совершенно одинаковыми за исключением способа крепления к ответной части: приводу или ступицы колеса. Иногда гранаты отличаются устройством. Внешняя шариковая, а внутренняя – трипоид. Какой именно привод использован на вашем авто, узнавайте из описания компонента. Визуально это определить сложно, только в результате разборки.

Признаки неисправности при повороте и разгоне

Симптомы неисправности наружных и внутренних шарниров проявляются по-разному.

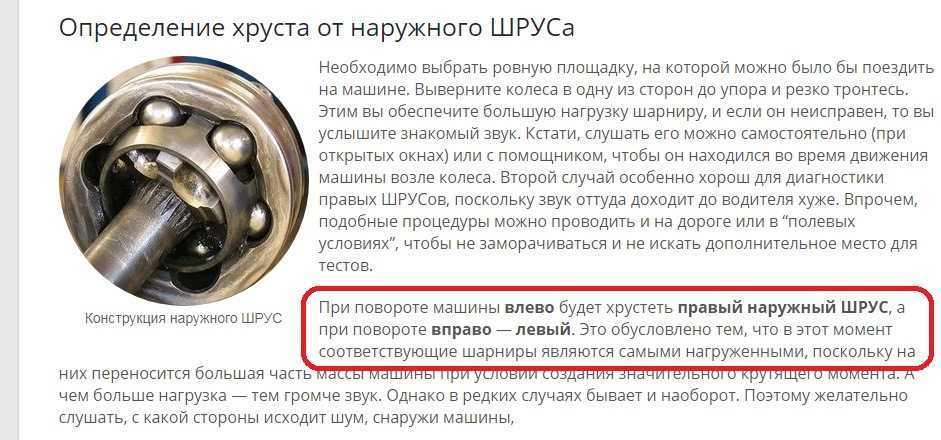

Определить износ внешнего ШРУСа достаточно просто по характерному хрусту при повороте, появляющемуся при начале движения с полностью вывернутыми колесами, особенно при старте на повышенных оборотах двигателя.

Дополнительно возможно появление вибрации на руле. При выравнивании же колес звук исчезает. Обусловлено это все особенностями работы шарниров – при увеличении угла между валом и концевиком возрастает нагрузка на ШРУС, и если в нем имеются люфты из-за выработки, то они и приводят к хрусту в узле.

Внутренние же шарниры не работают с такими значительными углами, как наружные, поэтому хруст они не всегда издают, что осложняет их диагностику.

Неисправность ШРУСов, установленных возле КПП, зачастую проявляется в виде вибраций и стуков в передней подвеске при движении автомобиля по неровностям. Причем, чем больше неровности (глубокие ямы, сильные ухабы), тем стуки сильнее.

В некоторых случаях симптомы неисправного внутреннего шарнира проявляются даже при движении на ровном и прямом участке дороги при разгоне до 100 км/ч и выше.
