Снятие и установка приводов передних колес renault logan 2004-2015

Правый и левый привод Рено Логан: выбор, ремонт, замена

Многие владельцы автомобилей не задумываются о важности системы привода колеса. Для автомобилей оборудованных передним приводом, данная деталь считается весьма уязвимой

Обусловлено это тем, что передние колеса таких автомобилей выполняют сразу несколько функций. В этой статье мы поговорим о выборе и замене правого и левого привода передних колес Рено Логан.

Типы неисправностей

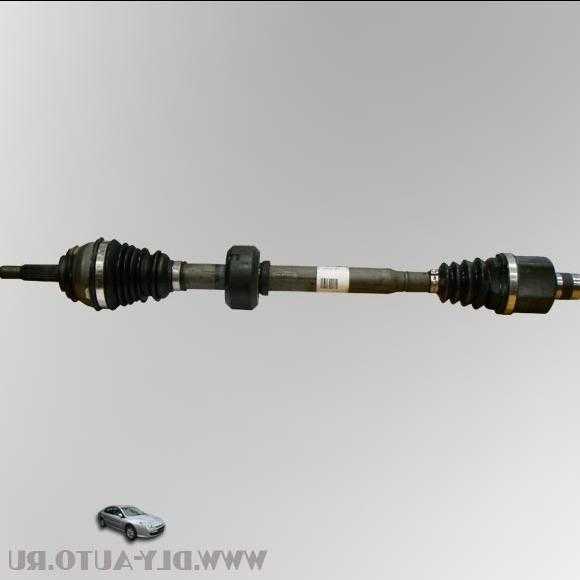

Независимо от того, с какой стороны установлен вал привода, выглядит он одинаково за исключением длины. Края этого вала оборудованы шлицевой частью, благодаря которой и происходит соединение привода со ШРУСом.

Многие автомобили оборудованы специальным балансиром, установленным на центральной части приводного вала. Со временем в полость между валом и балансиром попадает соленая каша и реагенты от дороги, тем самым провоцируя коррозию.

Многие владельцы не замечают данных артефактов, и продолжают эксплуатировать свой автомобиль до тех пор, пока вал привода не сломается в этом месте.

Эта поломка является наиболее распространенной для многих автомобилей, в том числе Рено Логан.

Еще одной поломкой, которой обладают приводные валы – это повреждение шлицевой части на краях данной детали. В этом случае автомобиль перестает двигаться, а при попытке тронуться с места издается неприятный звук. Такая неприятность связана с коррозии шлицевой части, либо чрезмерной нагрузки на данный элемент.

Необходимый инструмент

Чтобы заменить правый и левый привод, вам понадобится определенный набор инструмента, с помощью которого можно осуществить данный процесс.

1. Для начала работ понадобится автомобильный подъемник, на крайний случай можно использовать стандартный домкрат вашего Логан.
2. Необходимо наличие набора ключей, обладающих накидными и рожковыми наконечниками.
3. Без трещотки и набора торцевых головок осуществлять данный ремонт не рекомендуется.
4. Необходим длинный вороток около 1 метра для откручивания и затяжки гайки ступицы.
5. Инструмент для демонтажа и установки обжимных хомутов, а также для снятия и установки стопорных колец наружного типа.
6. Молоток весом в 1 килограмм.

Этот список включает в себя минимальный набор инструмента необходимого для замены правого привода.

Выполняем замену

Так как данная работа предусматривает прямой контакт с шарнирно угловым соединением, вам понадобится большое количество ветоши для очищения полости этих деталей.

1. Открутите центральную гайку ступицы колеса и установите Рено Логан на подъемник.
2. Демонтируйте колеса и отложите их сторону.
3. Для удобного демонтажа данной конструкции необходимо снять несколько болтов крепления шаровой опоры с нижней стороны рычага.
4. Потяните на себя поворотный кулак, тем самым освободите шарнирно угловое соединение из шлицевой части ступицы.
5. Под автомобилем необходимо слить масло из коробки передач.

6. Отстегните защелку внутреннего шарнирно углового соединения Рено Логан, после чего извлеките всю деталь в сборе.
7. Установите вал привода в тиски, после чего можно продолжать дальнейшую работу.
8. Демонтируйте обжимной хомут пыльника шарнирно углового соединения с наружной и внутренней стороны. Данную операцию необходимо провести как для наружного ШРУСа, так и для внутреннего.
9. Чтобы демонтировать наружное шарнирное угловое соединение, необходимо произвести несколько ударов молотком по его наружной части.

10. Разобрать внутреннее шарнирно угловое соединение можно с помощью инструмента для снятия стопорных колец наружного типа. Снимите стопорное кольцо, с помощью молотка произведите несколько ударов в центральный сердечник, называемый сепаратором ШРУСа.
11. Приготовьте новую деталь для Рено Логан, после чего тщательно протрите шарнирно угловые соединения и восполните количество смазки в них.
12. Установите внутренний ШРУС Рено Логан, после чего зафиксируйте его стопорным кольцом, предварительно установив пыльник.
13. Смонтируйте наружный ШРУС при помощи молотка, произведя несколько ударов в торец данной детали.
14. Зафиксируйте обжимные хомуты пыльников и произведите установку вала в обратной последовательности.
15. Восполните уровень масла в коробке переключения передач.

Процедуру замены можно считать завершенной.

Резюме

Чтобы самостоятельно произвести работу по замене правого вала, необходимо придерживаться правил техники безопасности

Приобретая новую деталь, обращайте внимание на качество изготовления, мы рекомендуем приобретать оригинальные запчасти фирмы Рено. Данную работу мы советуем проводить совместно с напарником, так как в данном процессе присутствуют некоторые моменты, при которых наличие второй пары рук необходимо

Инструменты для работы

Для замены сальника потребуется обычный инструмент – балонный ключ для снятия колеса, стандартные ключи на 8, 10, 13, 16, 18, две плоские отвертки – маленькая и большая, жидкость для очистки, небольшой кусок пластика, вырезанный из бутылки, приспособления для демонтажа и установки.

При выборе детали лучше всего ориентироваться на оригинал сальника коленвала Рено Логан французского производства, артикул детали 7701475009. Она поставляется в специальной упаковке, и при правильном монтаже прослужит не меньше запчасти, установленной на заводе. Бюджетные варианты хорошего качества – сальники производства Elring и Victor Reinz, идущие под тем же артикулом.

Внешний диаметр сальника составляет 47 мм, внутренний – 35 мм, ширина – 7 мм. Оригинальная деталь сделана из политетрафлуороетилена и полиакрил-каучука (PTFE/ACM) – устойчивых к износу материалов.

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

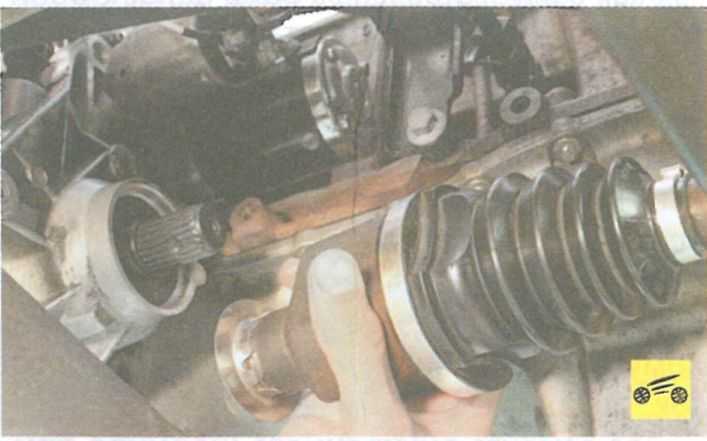

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

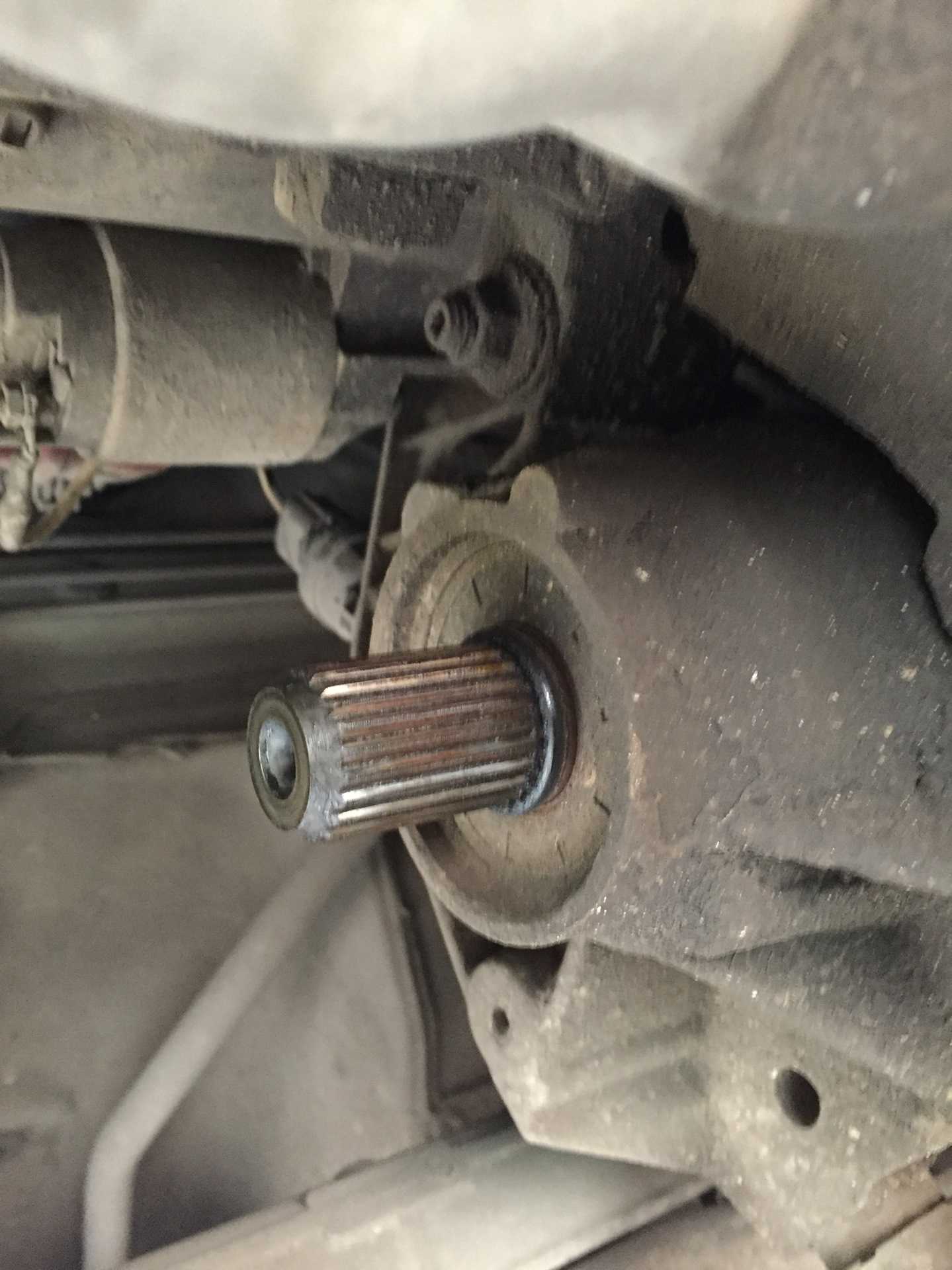

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены. Далее надевайте конус на ШРУС и снимайте с него пыльник

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Детали и расходники:

Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью

Соблюдайте осторожность и при монтаже привода

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности. Заправьте маслом коробку переключения передач

Соблюдайте осторожность и при монтаже привода

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности. Долейте масло в коробку переключения передач, как описано здесь.

Замена ШРУСа на Рено Логан до 2010 года выпуска

Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку. Момент затяжки ступичной гайки — Нм.

Перемещать автомобиль при незатянутой гайке ступицы категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Виды неисправностей

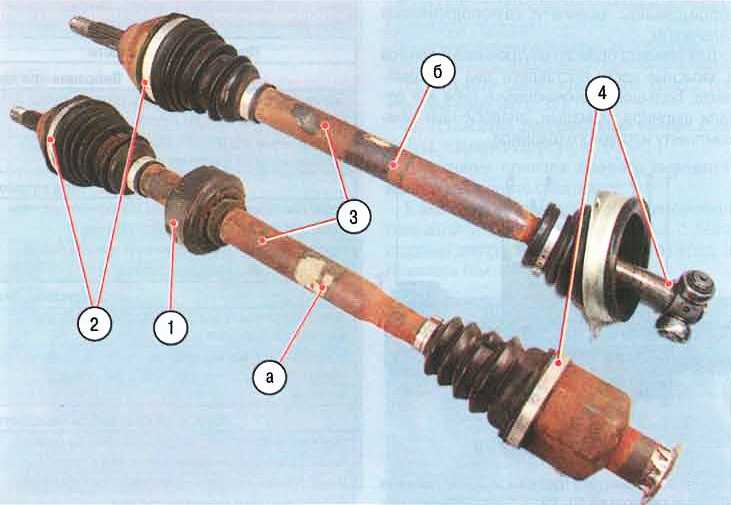

Вне зависимости от стороны расположения приводного вала, его схема выглядит идентично, разве что длина полуосей различается. Края валов обладают шлицевыми участками, благодаря которым происходит зацепление со ШРУС (внешними и внутренними).

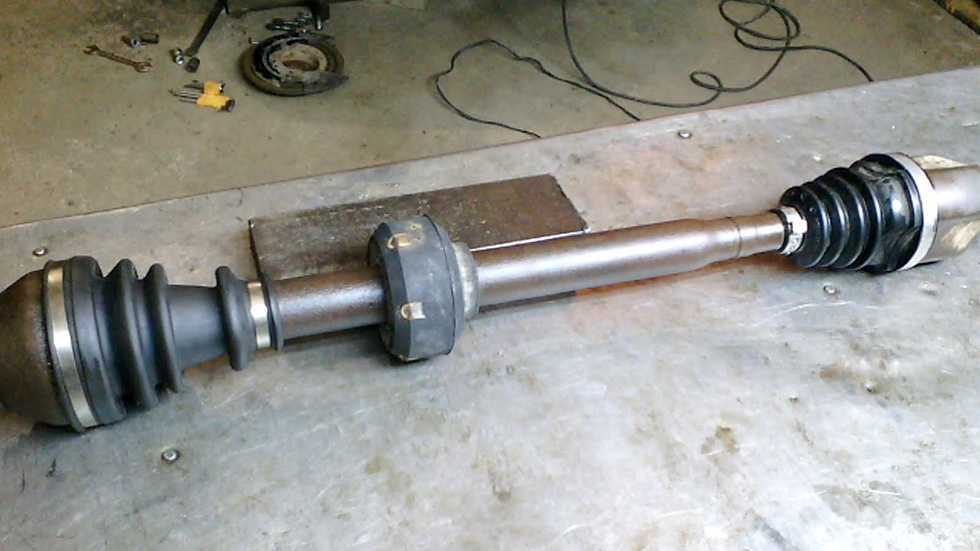

Большинство авто Рено Логан имеют по центру одного из своих приводных валов специальный балансир. Эксплуатация вносит свою негативную лепту в состояние этого узла, поскольку попадание солено-грязевой смеси зимой провоцирует проявление коррозии. В основном владельцы пренебрегают этим моментом и продолжают эксплуатацию авто до таких пор, пока не наступает момент поломки указанного узла. Неисправность носит довольно распространенный характер и свойственна также для Рено Логан.

Не менее известной неисправностью является износ шлицевого участка на краю полуоси. Поломка сопровождается неприятным хрустом, а автомобиль отказывается ехать при попытке владельца начать движение. Причиной может выступить как прогрессирующая коррозия, так и чрезмерная нагрузка на сам привод.

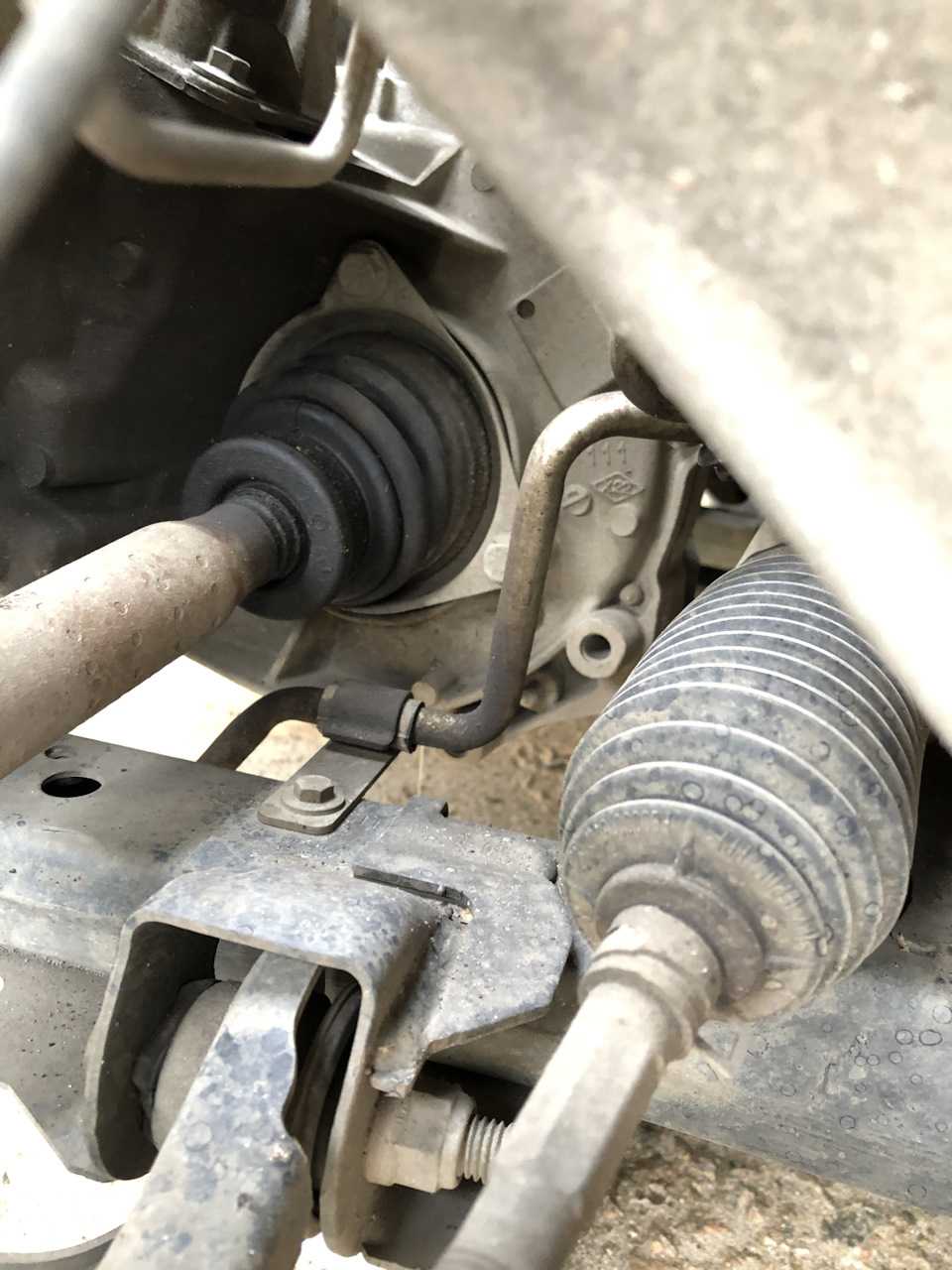

Симптомы неисправности сальника привода Renault Logan

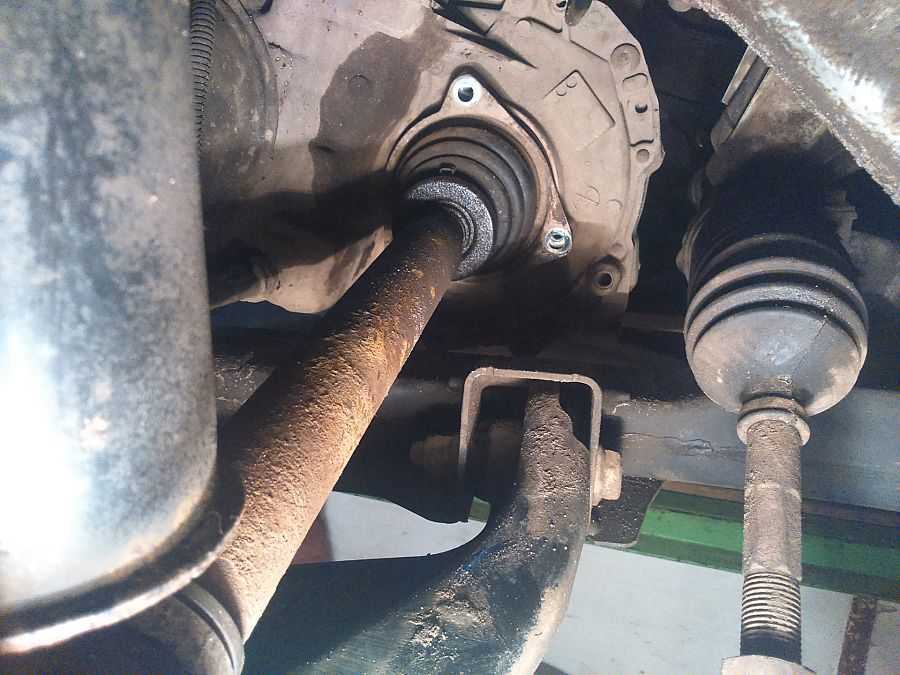

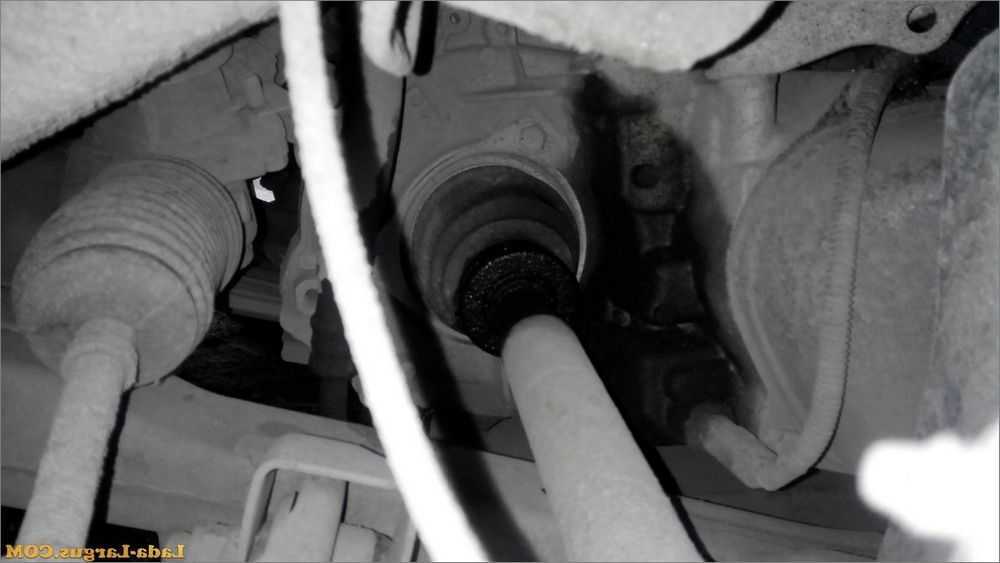

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя – когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100-120 тыс. километров.Основная причина – износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из-за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.

Замена правого привода Рено Логан своими руками видео

Замена привода Рено Логан может потребоваться для решения следующих задач:. В случае повреждения устройства. С целью монтажа новых шарнирных элементов.

Для установки пыльников. С целью выполнения работ, связанных с другими узлами.

Замена привода Рено Логан

Демонтаж и монтаж брызговиков. Отбрасывание шаровой. Снятие тяги руля. Скручивание гайки фиксации амортизатора. Чтобы произвести замену привода левого и правого на Рено, подготовьте следующий инструмент:. Ключ для снятия колес. Как поменять привод на Рено Логан с левой стороны Как упоминалось, замена левого правого привода имеет индивидуальные особенности. Ниже рассмотрим, как своими руками поменять этот приводной механизм.

Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика. Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть.

Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика. Сливайте масло с КПП Рено сделать эту работу своими руками не составит труда. Снимайте колпак на колесе слева.

Послабляйте крепежные болты на колесе и на ступице. Поднимайте ручник до упора, после чего ставьте под колеса Рено специальные бруски, исключающие случайный откат автомобиля. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Отбрасывайте рулевую тягу слева от рычага.

Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы.

Замена привода на Рено Логан

При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую. Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора. Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС.

Здесь важно использовать проставку. Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено. Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы

Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак

Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы. Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак.

Мой Duster

Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.

Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом:. Выполняйте операции с первой по девятую, описанные в прошлом разделе. Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.

После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. Заливайте масло в КПП, ставьте колесо и закручивайте болтовые соединения по принципу, который описан выше. Эта работа рассмотрена на видео, где мастер пытается передать весь свой опыт.

Для этого: Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.

Навигация по сайту

Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.

Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.

Как поменять привод на Рено Логан с левой стороны

После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. С какой стороны снимать?

Стараясь разобраться, правый или левый привод колеса Рено Логан снимать, достаточно вспомнить, какие действия придётся выполнить. Сальник отыскать несложно, но тратить время впустую не стоит — зачем разбирать полностью ходовую, когда можно быстро добраться до детали. Если проводится замена сальника у Рено Логан, снимается нужный привод.

Деталь установлена с двух сторон, поэтому водителю следует заранее узнать, с какой работать. В принципе, стоимость привода невелика, и многие автомобилисты предпочитают парный ремонт.

• головка на тринадцать, шестнадцать, семнадцать, тридцать
• вороток
• удлинитель
• проникающая смазка
• ключ для колесных болтов
• домкрат
• молоток
• щетка

Замена пыльника наружного ШРУСа привода правого колеса Рено Логан

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены пыльника наружного ШРУСа привода правого переднего колеса автомобиля Рено Логан первого поколения

Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Вывод

ШРУС – весьма важный элемент в подвеске любого авто. Как видно из описания, заменить этот узел в модели Рено Логан не составит больших усилий и не потребует особых познаний в автомобилестроении. В случае необходимости самостоятельного ремонта можно воспользоваться данным руководством, в котором достаточно подробно прописаны все этапы выполнения действий.

Узнайте больше о новом Логан

• Лечение «беременного мужика» или что делать после срабатывания подушек безопасности | Пикабу
• Замена стартера и ремонт стартера Рено Логан: пошаговая инструкция
• Ремонт Renault Logan : Снятие и установка блока управления системой отопления и кондиционирования
• Клиренс (Дорожный просвет) Рено Логан
• Снятие и установка дисков сцепления Рено Логан: пошаговая инструкция
• Ремонт коробки передач Логан — задача не самая простая
• Надежность коробки автомат логан
• Рено Логан: все о габаритах и размерах автомобиля
