Лада калина трапеция дворников: ремонт своими руками, ремкомплект, замена

Причины отказа

Теперь к вопросу о том, почему дворники на машине не работают в прерывистом режиме, то есть при включении первого положения на переключателе под рулём авто.

Столкнувшись с тем, что дворники работают только в быстром режиме, на 1-2 скорости, а прерывисто перемещаться не хотят, либо же произошёл полный отказ устройства, нужно найти причину.

Если говорить конкретно про перемещение стеклоочистителей с паузой в несколько секунд, то тут потенциальных причин несколько:

• подрулевой переключатель;
• реле стеклоочистителя;
• электродвигатель дворников.

Потенциальным виновником может оказаться и трапеция стеклоочистителей.

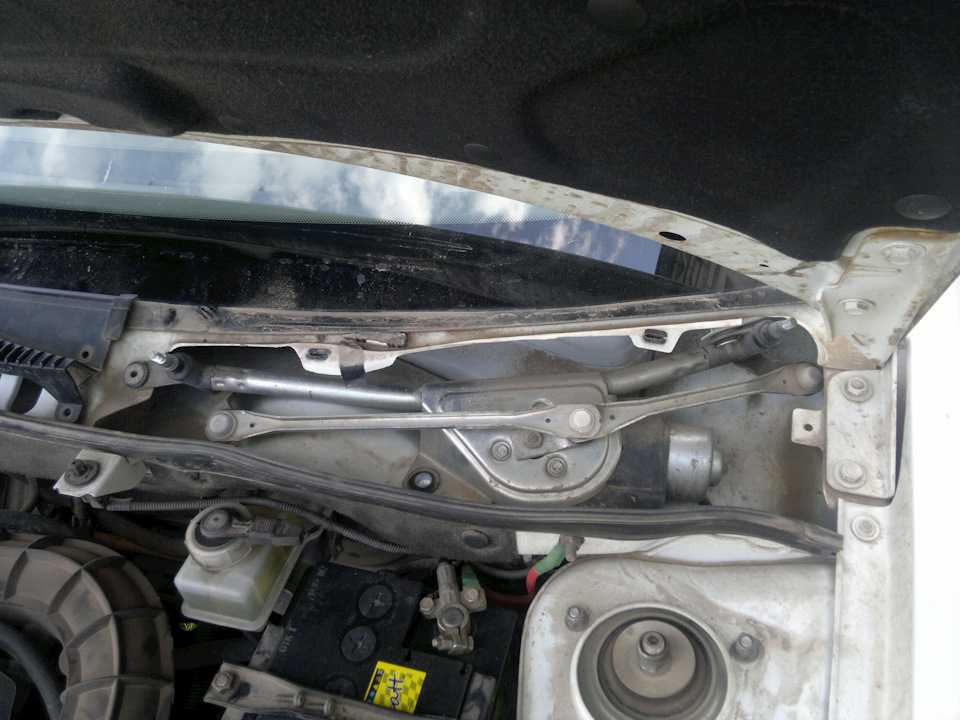

Как снять трапецию стеклоочистителей

Во многих мануалах рекомендуют снимать блок предохранителей (ЧЯ), снимать моторчик печки. Мы же всего этого делать не будем, всё гораздо проще!

1. Открываем капот и отключаем колодку проводов стеклоочистителей от блока предохранителей.
2. Вынимаем защитный кожух вентилятора отопителя, снимаем фильтр печки.
3. Откручиваем крепления моторчика печки, отодвигаем его на 90 градусов ( снимать его не обязательно).

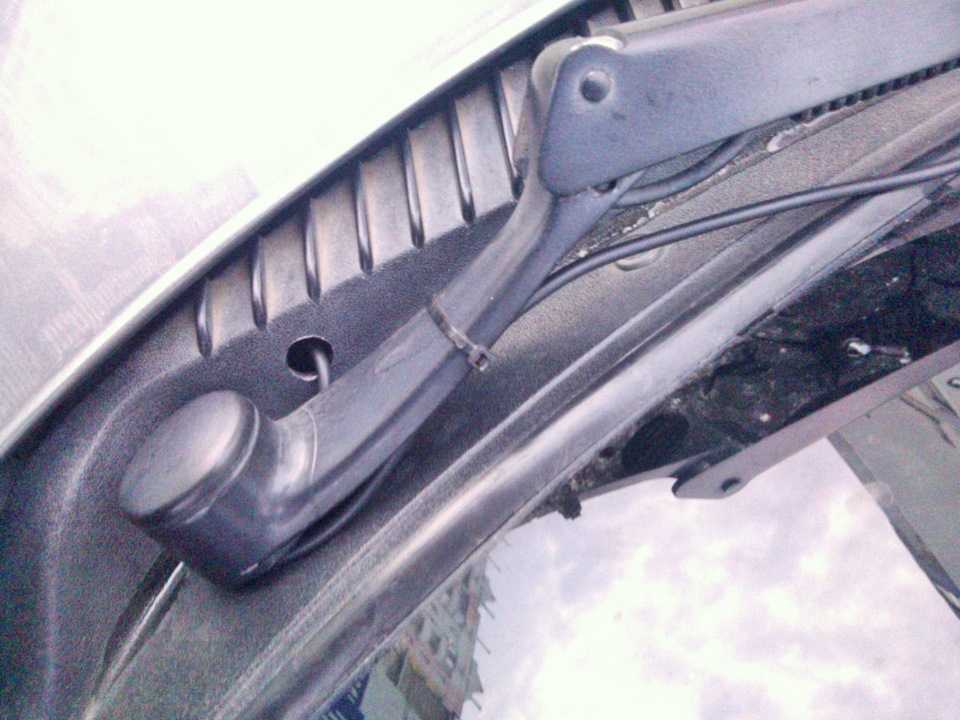

4. Далее переходим непосредственно к дворникам: снимаем декоративную накладку на креплении стеклоочистителя, далее ключом на «10» отворачиваем гайку крепления дворника, снимаем дворник.
5. Плоской отвёрткой подеваем защитный резиновый чехол гайки крепления стеклоочистителя, и отворачиваем саму гайку ключом на «24».
6. Снимаем кольца и прокладки с вала стеклоочистителя.
7. Аналогично снимаем другой стеклоочиститель.
8. Далее идем обратно в подкапотное пространство и отворачиваем крепления трапеции к кузову автомобиля.

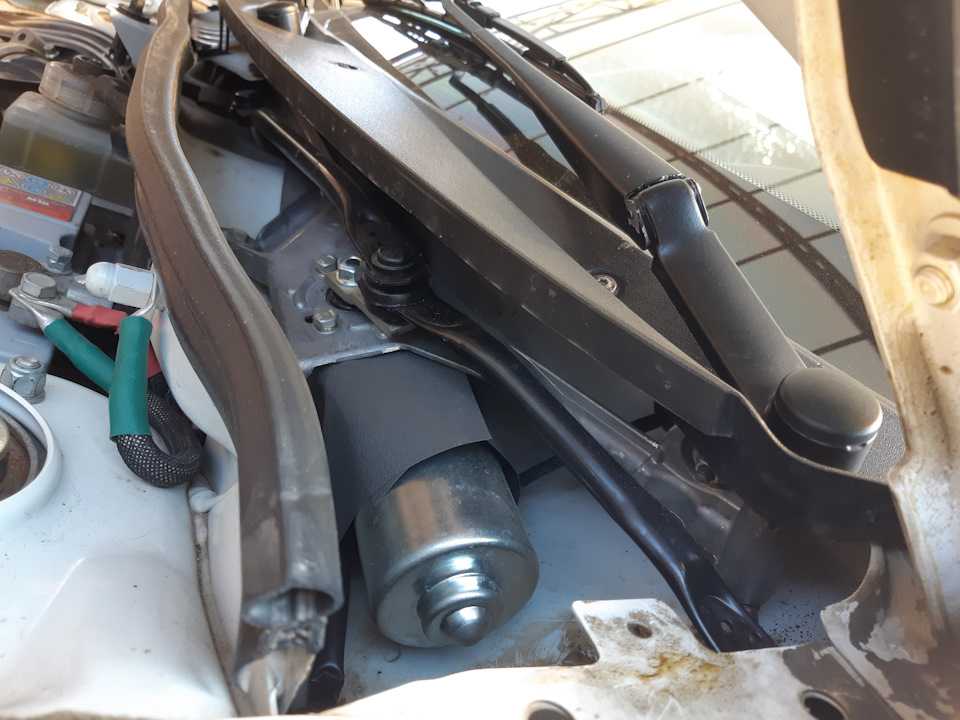

9. Теперь трапеция находится в свободном положении, но вытащить её не получится, т.к. мешается блок предохранителей и моторчик отопителя.

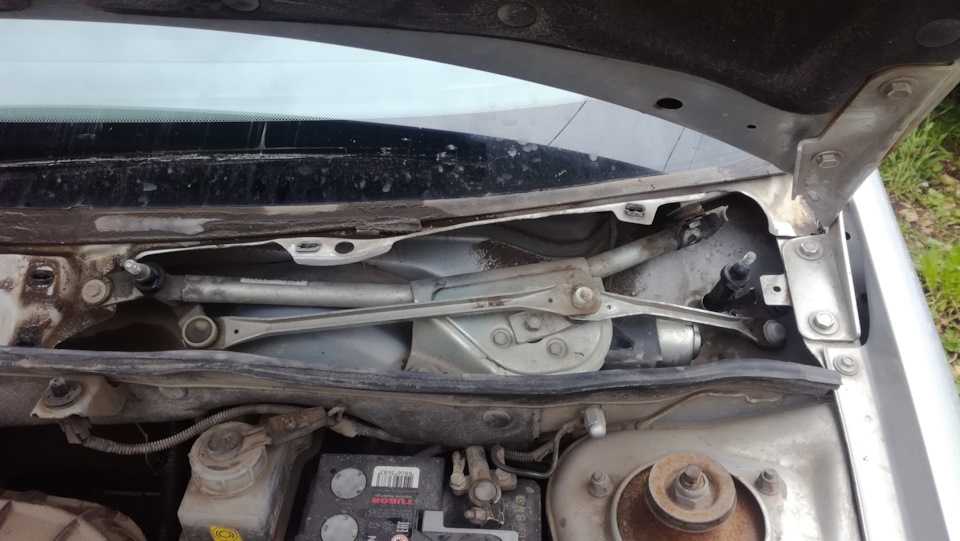

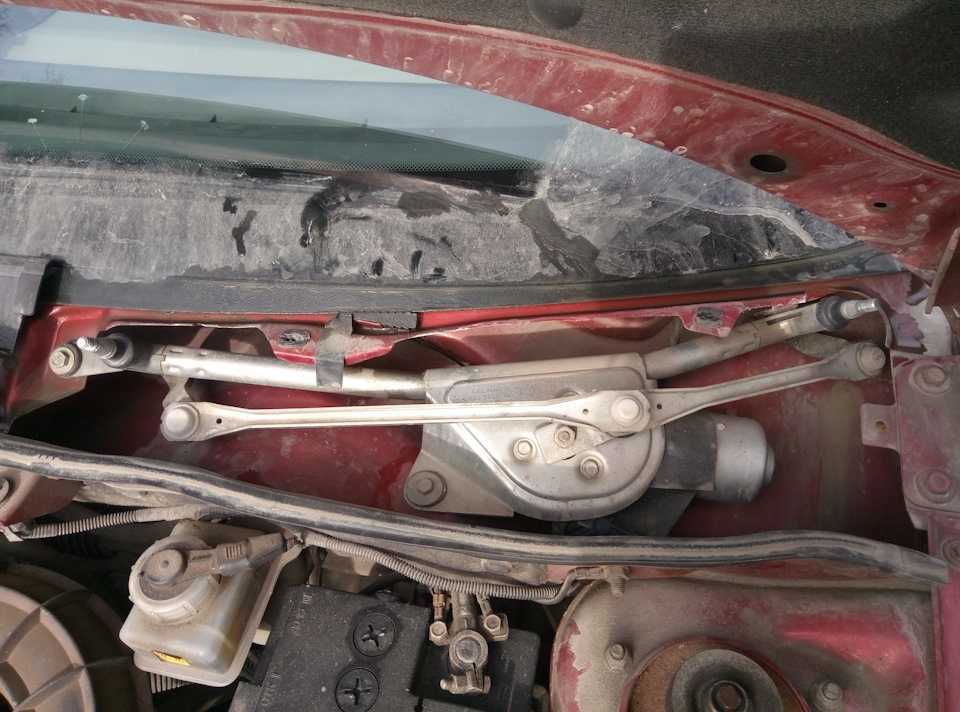

Снятие трапеции дворников

Есть два выхода:

• полностью снимаем моторчик печки, снимаем блок предохранителей (две гайки);
• снимаем мотор-редуктор с трапеции и вынимаем поочередно мотор-редуктор, далее саму трапецию.

Для особых чайников: попрошу не путать мотор печки (вентилятор отопителя) с мотор-редуктором трапеции.

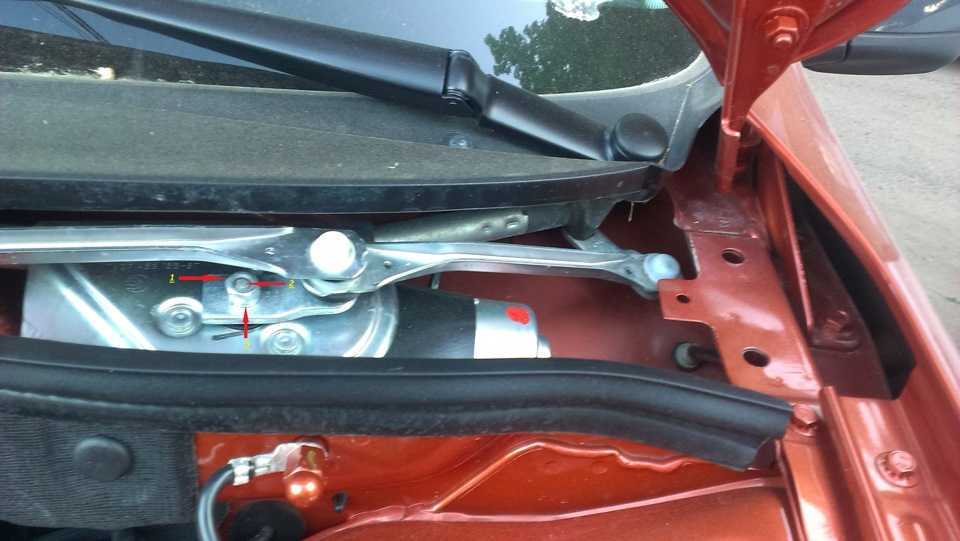

Для того чтобы снять мотор-редуктор с трапеции: запоминаем положение кривошипа (можно поставить отметку маркером), снимаем его ключом на «13», ключом на «10» откручиваем три крепления моторчика к трапеции.

Основные неисправности механизма и способы их устранения

В каких случаях требуется ремонт моторчика стеклоочистителя?

Перед тем, как снять, как проверить моторчик и его заменить, ознакомьтесь с основными неисправностями узла:

1. Устройство не функционирует, предохранительный элемент тоже, но его целостность не работает. В данном случае сначала следует произвести диагностику целостности проводки, подключения контактов, а если в ходе диагностики будут выявлены повреждения, то их надо устранить. Если с проводкой все нормально, то необходимо проверить подрулевой переключатель щеток, вполне возможно, что он вышел из строя. Естественно, проблема может крыться и в электромоторе, к примеру, подгорели его контакты или закислились щетки, если это так, то его надо будет ремонтировать либо менять. Не лишним будет произвести диагностику проводки, которая идет к нему и колодке. Предохранительный элемент рекомендуется зачистить или заменить, если очистка не дала результатов. Если после выполнения всех этих действий система все равно не работает, то нужно будет произвести диагностику целостности обмотки так называемого якоря мотора. Если диагностика показала, что цепь отсутствует, то либо производится замена якоря, либо всего электродвигателя в сборе.
2. Щетки не работают, при этом предохранительный элемент рабочий, а в цепи питания предохранитель регулярно выходит из строя. В данном случае диагностируются рычаги — возможно, они не могут работать в результате деформации либо примерзания щеток к ветровому стеклу. Значительно хуже, если поломка узла обусловлена коротким замыканием в цепи якоря, тогда вам придется решать, что менять конкретно — якорь либо редукторный узел.
3. Устройство не функционирует в прерывистом режиме. Как правило, такая неисправность обусловлена выходом из строя реле либо переключателя. И в том, и в другом случае лучше произвести замену вышедшего из строя механизма.
4. Дворники работают в прерывистом режиме, но не останавливаются. В данном случае проблема, как правило, кроется в неработоспособности реле либо концевого выключателя. Если причина заключается в выключателе, то вероятнее всего, пружинная пластика не дожимается до конца шестеренкой, а данном случае ее нужно будет просто подогнуть (автор видео — Игорь Иванов).

Основные неисправности механизма и способы их устранения

В каких случаях требуется ремонт моторчика стеклоочистителя?

Перед тем, как снять, как проверить моторчик и его заменить, ознакомьтесь с основными неисправностями узла:

1. Устройство не функционирует, предохранительный элемент тоже, но его целостность не работает. В данном случае сначала следует произвести диагностику целостности проводки, подключения контактов, а если в ходе диагностики будут выявлены повреждения, то их надо устранить. Если с проводкой все нормально, то необходимо проверить подрулевой переключатель щеток, вполне возможно, что он вышел из строя. Естественно, проблема может крыться и в электромоторе, к примеру, подгорели его контакты или закислились щетки, если это так, то его надо будет ремонтировать либо менять. Не лишним будет произвести диагностику проводки, которая идет к нему и колодке. Предохранительный элемент рекомендуется зачистить или заменить, если очистка не дала результатов. Если после выполнения всех этих действий система все равно не работает, то нужно будет произвести диагностику целостности обмотки так называемого якоря мотора. Если диагностика показала, что цепь отсутствует, то либо производится замена якоря, либо всего электродвигателя в сборе.
2. Щетки не работают, при этом предохранительный элемент рабочий, а в цепи питания предохранитель регулярно выходит из строя. В данном случае диагностируются рычаги — возможно, они не могут работать в результате деформации либо примерзания щеток к ветровому стеклу. Значительно хуже, если поломка узла обусловлена коротким замыканием в цепи якоря, тогда вам придется решать, что менять конкретно — якорь либо редукторный узел.
3. Устройство не функционирует в прерывистом режиме. Как правило, такая неисправность обусловлена выходом из строя реле либо переключателя. И в том, и в другом случае лучше произвести замену вышедшего из строя механизма.
4. Дворники работают в прерывистом режиме, но не останавливаются. В данном случае проблема, как правило, кроется в неработоспособности реле либо концевого выключателя. Если причина заключается в выключателе, то вероятнее всего, пружинная пластика не дожимается до конца шестеренкой, а данном случае ее нужно будет просто подогнуть (автор видео — Игорь Иванов).

Замена мотор-редуктора стеклоочистителя

Снимаем клемму «-» аккумулятора. Маркером, или фломастером помечаем положение щеток на ветровом стекле.

Поддеваем отверткой и снимаем пластмассовый колпачок

Отворачиваем гайку крепления рычага щетки

Снимаем с вала поводок вместе со щеткой

Так же снимаем второй поводок

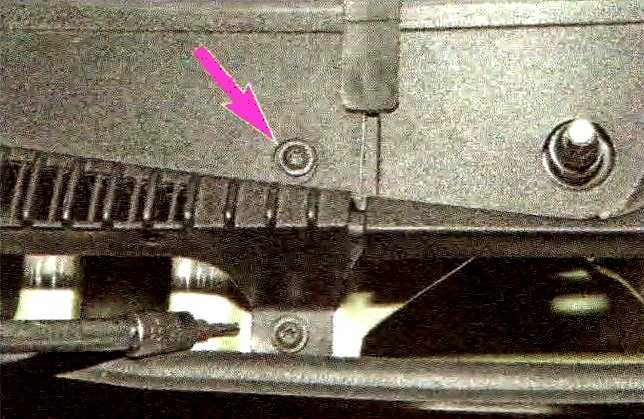

Ключом отворачиваем два винта крепления правой и левой облицовок

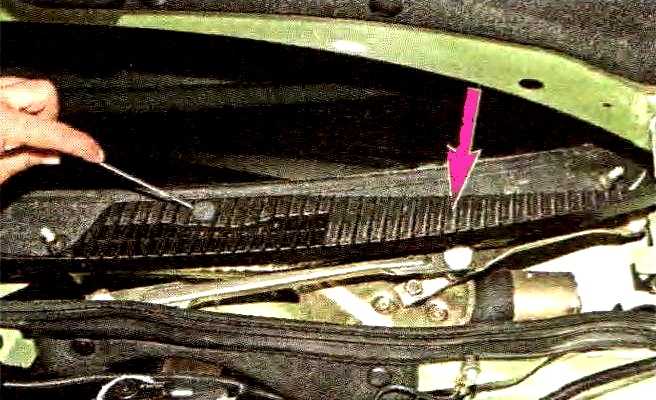

Вынимаем заглушку винта крепления левой облицовки с помощью отвертки и отворачиваем два винта крепления правой и левой облицовки

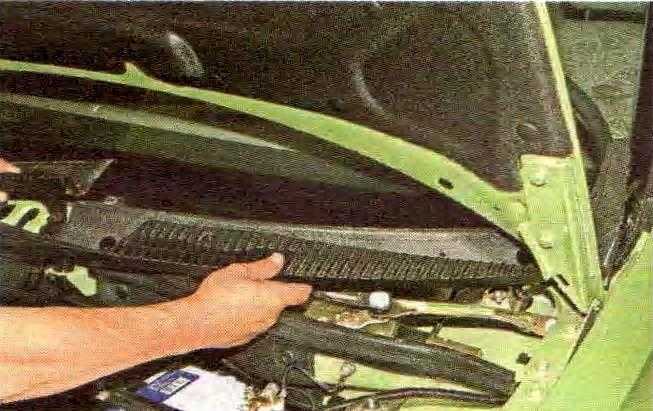

Снимаем левую облицовку

Сдвинув вправо колодку проводов моторчика и снимаем ее с держателя

Отжав фиксатор колодки, отсоединяем колодку мотор-редуктора очистителя от колодки проводов.

Головкой на 10 отворачиваем два болта и ключом на 10 гайку крепления очистителя

Вынимаем очиститель ветрового стекла с мотор-редуктором в сборе

Помечаем фломастером положение кривошипа относительно кронштейна очистителя.

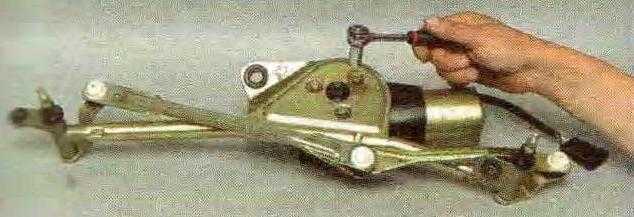

Ключом на 13 отворачиваем гайку крепления кривошипа и снимаем кривошип с вала мотор-редуктора

Отворачиваем три болта крепления мотор-редуктора к кронштейну очистителя

Снимаем мотор-редуктор с кронштейна

Снимаем защитную пленку с мотор-редуктора

Отверткой отворачиваем четыре винта

Снимаем крышку редуктора с прокладкой

При необходимости заменяем шестерни мотор-редуктора, зачищаем контакты механизма самоостанова.

Собираем и устанавливаем мотор-редуктор на кронштейн очистителя в обратной последовательности.

Для установки вала мотор-редуктора в исходное положение надеваем клемму провода на «минусовой» вывод аккумуляторной батареи.

Подсоединяем колодку проводов к колодке мотор-редуктора и включаем его подрулевым переключателем, после чего выключаем и дожидаемся остановки вала электродвигателя.

В этом положении вала мотор-редуктора устанавливаем кривошип по ранее нанесенной метке.

Дальнейшую установку очистителя проводим в обратной последовательности.

Ремонт моторедуктора стеклоочистителя Лада Гранта

Для разборки моторедуктора отверните винты крепления крышки 6 редуктора и снимите ее вместе с панелью 4 концевого выключателя.

Затем отверните винты крепления корпуса 11 редуктора к корпусу 8 электродвигателя и разъедините их.

Выньте якорь 9 электродвигателя.

Чтобы снять шестерню 3 редуктора, отверните гайку крепления кривошипа, снимите стопорное кольцо с оси и выньте из корпуса ось с шестерней и шайбами.

После разборки продуйте внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверьте состояние щеток и коллектора.

Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость.

Коллектор зачистите мелкозернистой шлифовальной шкуркой, а затем протрите чистой тряпкой, слегка смазанной техническим вазелином.

Если коллектор сильно обгорел или изношен, то моторедуктор лучше замените новым. Проверьте, нет ли следов заедания на шейках вала якоря.

При необходимости зачистите их мелкозернистой шлифовальной шкуркой.

При сборке отводите щетки от коллектора, чтобы не поломать их и не повредить их кромок, а якорь в корпус вставляйте с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их. После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора, а затем проверьте его на стенде. После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора, а затем проверьте его на стенде

После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора, а затем проверьте его на стенде.

При установке кривошипа располагайте его так, чтобы в конечном положении он был параллелен короткой тяге очистителя и направлен в сторону электродвигателя.

Данные для проверки моторедуктора

Частота вращения вала моторедуктора при напряжении питания 14 В, моменте нагрузки 1,47 Нм (0,15 кгс·м) и температуре окружающей среды 25±10 °С, мин -1 :

— первая (малая) 30–40

— вторая (большая) 55–70

Потребляемая сила тока при указанном выше моменте нагрузки, А, не более:

— на первой скорости 3,5

— на второй скорости 5

Если пружины щеток повреждены или потеряли упругость, замените их.

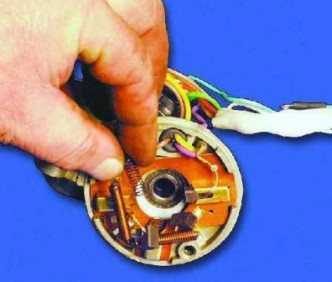

Проверьте легкость перемещения щеток в щеткодержателе.

Они должны перемещаться свободно, без заеданий.

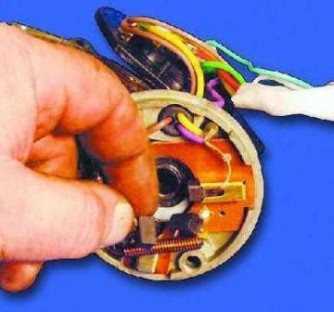

Замените изношенные или имеющие сколы щетки.

При замене припаяйте выводы новых щеток к щеткодержателю.

Зачистите коллектор мелкой шкуркой, если он загрязнен или на нем имеются риски, царапины и т.п.

При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе.

При обнаружении следов заедания на шейках якоря зачистите шейки мелкой шкуркой.

Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкой шкуркой

Размер

Если вы не знаете, какие лучше выбрать щетки стеклоочистителя, то в первую очередь необходимо учитывать размеры дворников. На сегодняшний день отечественный рынок предлагает множество различных вариаций очистителей. Тем более, что размер щеток стеклоочистителя определяет, насколько хорошо и качественно будет очищаться стекло. Передние дворники всегда должны быть больше по размерам, чем задние, поскольку обзор обстановки на дороге приходится в основном на зеркала, а не стекло.

Комплект каркасных щеток

Выбирая дворники на Калину, следует руководствоваться такими размерами:

• длина более длинного очистителя (напротив водителя) должна составлять 24 дюйма;
• размер пассажирского стеклоочистителя должен составлять около 16 дюймов;
• что касается заднего стекла, то можно также выбрать 24-дюймовый дворник, только для более качественной очистки он должен быть закругленным.

Как выполнить замену двигателя стеклоочистителя?

Наибольшая проблема – выход из строя механизма, приводящего в действие щетки на лобовом стекле. В такой ситуации необходимо демонтировать двигатель, сделать его ремонт, а в некоторых случаях – произвести замену. Давайте же рассмотрим, как снять моторчик стеклоочистителя (на примере ВАЗ-2109).

Алгоритм замены следующий:

• Проверните рычаги щеток таким образом, чтобы они стали в вертикальное положение. Теперь отверните их крепежные гайки.
• Минус от источника питания лучше отсоединить, что бы случайно чего либо не замкнуть.
• Демонтируйте рычаги очистителей с валиков механизма.
• Демонтируйте по одному из колпачков с каждой из сторон.
• Выкручивайте по одной крепежной гайке кронштейна (также с каждой из сторон).
• Демонтируйте резиновые шайбы.
• Поднимайте капот и отключайте разъем с проводами от питающей устройство колодки.
• Снимайте кожух с блока предохранителей и реле. По необходимости доставайте все реле (они будут мешать).
• Выкручивайте болт, который фиксирует кронштейн стеклоочистителя.
• Подожмите пластмассовый фиксатор проводов и доставайте его из отверстия.
• Демонтируйте держатель, установленный на проводах, чтобы он не потерялся.
• Доставайте валики механизма дворников через упомянутые выше отверстия.
• Вытягивайте стеклоочиститель.

Далее возможно два варианта – ремонт или замена моторчика стеклоочистителя. Следите за состоянием двигателя стеклоочистителя и время от времени проводите ревизию всей системы.

В противном случае щетки могут подвести в самый непредсказуемый момент. Удачной дороги и конечно же без поломок.

Всем привет! Проблема отказа в работе стеклоочистителя знакома многим. Одной из причин может стать насос, подкачивающий воду к системе. Так что сегодня предлагают обсудить моторчик омывателя лобового стекла.

Внешне элемент совсем небольшой, но играет важнейшую роль в работе форсунок и дворников. По сути, без него вода не сможет из бачка попадать на стекла, а дворники начнут просто елозить по сухой лобовушке, царапая поверхность осевшей пылью или грязью. Ничего хорошего здесь нет.

Конструкция, неисправности и ремонт стеклоочистителя автомобиля Лада Калина

Конструктивно стеклоочиститель ветрового стекла автомобиля Лада Калина состоит из электродвигателя, рычагов, щеток и шарниров.

Электродвигатель – трехщеточный, с возбуждением от постоянных магнитов, двухскоростной.

Для защиты от перегрузок установлен термобиметаллический предохранитель.

Для снижения радиопомех поставлен конденсатор и дроссель. Неисправный мотор-редуктор лучше всего заменить.

Погнутые рычаги можно выправить, или полностью заменить трапецию.

Замена мотор-редуктора стеклоочистителя

Снимаем клемму «-» аккумулятора. Маркером, или фломастером помечаем положение щеток на ветровом стекле.

Поддеваем отверткой и снимаем пластмассовый колпачок

Отворачиваем гайку крепления рычага щетки

Снимаем с вала поводок вместе со щеткой

Так же снимаем второй поводок

Ключом отворачиваем два винта крепления правой и левой облицовок

Вынимаем заглушку винта крепления левой облицовки с помощью отвертки и отворачиваем два винта крепления правой и левой облицовки

Снимаем левую облицовку

Сдвинув вправо колодку проводов моторчика и снимаем ее с держателя

Отжав фиксатор колодки, отсоединяем колодку мотор-редуктора очистителя от колодки проводов.

Головкой на 10 отворачиваем два болта и ключом на 10 гайку крепления очистителя

Вынимаем очиститель ветрового стекла с мотор-редуктором в сборе

Помечаем фломастером положение кривошипа относительно кронштейна очистителя.

Ключом на 13 отворачиваем гайку крепления кривошипа и снимаем кривошип с вала мотор-редуктора

Отворачиваем три болта крепления мотор-редуктора к кронштейну очистителя

Снимаем мотор-редуктор с кронштейна

Снимаем защитную пленку с мотор-редуктора

Отверткой отворачиваем четыре винта

Снимаем крышку редуктора с прокладкой

При необходимости заменяем шестерни мотор-редуктора, зачищаем контакты механизма самоостанова.

 Собираем и устанавливаем мотор-редуктор на кронштейн очистителя в обратной последовательности.

Для установки вала мотор-редуктора в исходное положение надеваем клемму провода на «минусовой» вывод аккумуляторной батареи.

В этом положении вала мотор-редуктора устанавливаем кривошип по ранее нанесенной метке.

Дальнейшую установку очистителя проводим в обратной последовательности.

Возможные неисправности стеклоочистителя и методы ремонта

Неисправность
Устранение
Электродвигатель очистителя не работает, предохранитель в монтажном блоке исправен
Повреждены провода, окислены или неплотно надеты их наконечники
Обожмите наконечники, замените неисправные провода
Неисправность подрулевого переключателя
Замените неисправный переключатель очистителя
Зависли щетки электродвигателя,сильно загрязнен или подгорел коллектор
Устраните зависание щеток, зачистите коллекторили замените мотор-редуктор
Обрыв в обмотке якоря электродвигателя
Замените мотор-редуктор
Неисправно дополнительное реле
Замените реле
Электродвигатель очистителя не работает, перегорает предохранитель защиты цепи очистителя в монтажном блоке
Щетки примерзли к стеклу
Выключив очиститель, осторожно отделите щетки от стекла, убедитесь в целостности резинового скребка,восстановите подвижность соединений щетки
Щетки очистителя задевают за детали кузова
Проверьте правильность установки рычагов,выправьте деформированные рычаги или заменит очиститель
Короткое замыкание в обмотке электродвигателя
Замените мотор-редуктор
Электродвигатель очистителя не работает в прерывистом режиме
Неисправно реле очистителя
Замените реле
Неисправен подрулевой переключатель
Замените неисправный переключатель
Электродвигатель очистителя не останавливается в прерывистом режиме
Неисправно реле очистителя
Замените реле
Лепестки концевого выключателя плохо прижимаются к шестерне мотор-редуктора
Подогните контактные лепестки концевого выключателя
Окислены или обгорели контакты концевого выключателя
Зачистите контакты или замените мотор-редуктор очистителя
Щетки останавливаются в произвольном положении
Ослабла гайка крепления кривошипа на оси
Правильно установив кривошипа, затяните гайку
Контактные лепестки концевого выключателя плохо прижимаютсяк шестерне мотор-редуктора
Подогните контактные лепестки концевого выключателя
Щетки работают не синхронно
Ослабло крепление рычага одной из щеток на вале
Установите щетку в нужном положениии затяните гайку крепления рычага
Электродвигатель очистителя работает, но щетки не двигаются
Ослабла гайка крепления кривошипа на оси шестерни мотор-редуктора
Правильно установив кривошип, затяните гайку
Выкрошены зубья шестерни
Замените мотор-редуктор

Подведем итоги

Такой важный процесс, как замена очистителей, или когда меняется трапеция дворников на автомобиле LADA Kalina, является весьма простым мероприятием. Здесь отсутствует потребность в специальных приспособлениях или замысловатых инструментах. Щетки снимаются посредством раскрытия замков.

Ремонт или замена такой детали, как трапеция дворников фигурирует как более ответственная работа, но и она не способна вызвать затруднения у малоопытного обладателя Лада Калина. В подобных ситуациях не стесняясь, приступайте к действию.

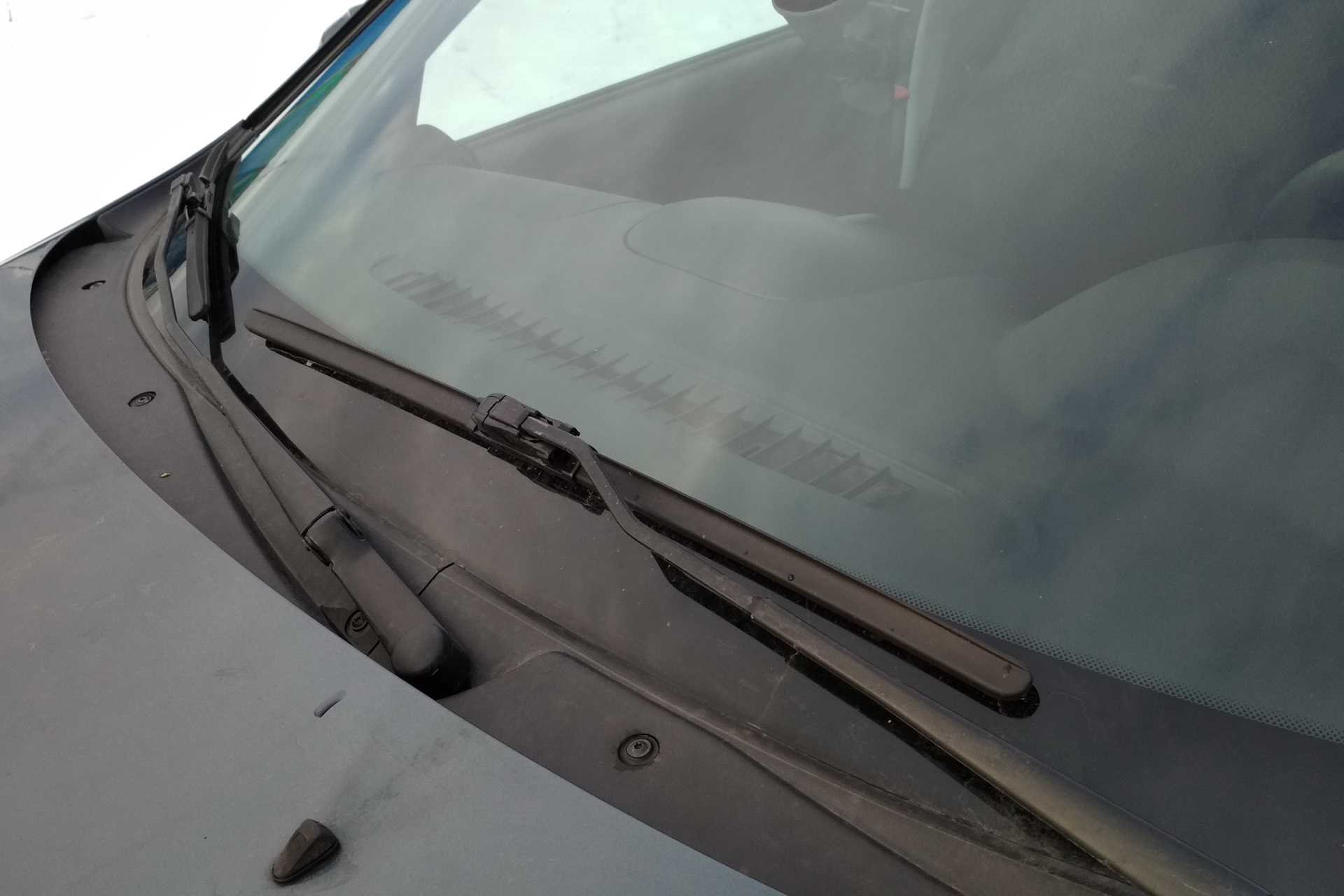

Иногда случается так, что даже у нового автомобиля возникают те или иные неполадки. К сожалению именно отечественный автопром грешит такого рода случаями. Так довольно часто от владельцев Лада, можно услышать о том,что не работают дворники на Калине. Поломка такого рода довольно распространена, поэтому постараемся разобраться, как решить эту проблему.

Устройство отечественной стеклоочистительной системы довольно просто. Даже не имея технического образования, практически каждый автовладелец может разобраться, почему на калине дворники медленно работают, и попробовать устранить причину своими силами.

Если дворники совсем перестали работать, то в первую очередь необходимо посмотреть на предохранители. Чаще всего именно здесь кроется основная причина поломки. Устранить ее в силах любой автовладелец, заменив сгоревший предохранитель на новый.

Разберем основные причины, почему не работают дворники на калине:

если электропривод отказывается работать, когда стеклоочиститель включен, это значит, что необходимо заменить перегоревший предохранитель. Для этого надо снять находящуюся от водителя слева крышку под рулевой и найти монтажный блок. Там вы найдете схему расположения предохранителей, которая поможет заменить вышедший из строя элемент.

В том случае, когда на Калине дворники не работают в прерывистом режиме, это свидетельствует о том, что неисправно реле, которое расположено в монтажном блоке.

Если сама неисправность таится в электродвигателе, то можно попробовать самостоятельно его отремонтировать. Для этого проверяются клеммы массы, производят зачистку мест крепления. Если это не помогло решить проблему, то необходимо отсоединить разъем электропривода системы стеклоочистителя, который расположен под ветровым стеклом.

В случае, когда своими силами не получается найти причину неполадки, стоит использовать тестеры, с помощью которых определяют, как проходит на разъем питание. Если с данным процессом все в порядке, то это свидетельствует о том, что необходимо заменить электромотор самого дворника. Для этого необходимо:

• отсоединить клеммы от аккумулятора автомобиля;
• затем открутить гайки крепления поводков и снять их совсем;
• под рамой лобового стекла необходимо найти пластиковую решетку и снять ее, открутив болты;
• электродвигатель отсоединяется от трапеции;
• затем в обратном порядке устанавливается новый. Не забывайте проверять надёжность крепления.

В случае, если питание все же на разъем не приходит, решение проблемы будет заключаться в замене подрулевого переключателя:

• опять же процедура начинается с того, что отсоединяются клеммы аккумулятора автомобиля;
• с рулевой колодки снимают пластмассовый кожух;
• колодка переключателя отсоединяется;
• затем вынимается переключатель дворников, который находится под рулем;
• после этого устанавливается новый переключатель.

Чаще всего причиной того, почему на Калине медленно работают дворники является мелкая неисправность, которая устраняется в течение нескольких часов. Если вы самостоятельно не в силах разобраться с той или иной поломкой, то можно обратиться в автосервис. Такого рода организаций сегодня существует довольно большое количество. Выбирая между огромным количеством автосервисов, вам необходимо определиться с приоритетами — цена или качество. В официальном сервисе услуги предоставляются качественные и с гарантией, однако стоимость их довольно высока. Можно обратиться в сервис гаражного типа, однако качество предоставляемых услуг может сильно разнится по сравнению с другими сервисами.

Стоит отметить, что система устройства электропривода в Калине довольно надежна, поэтому особого сервисного обслуживания не требуется. Бывает, что зимой дворники примерзли к лобовому стеклу. В такой ситуации стоит освободить стеклоочиститель ото льда. Если бережно относится к своему автомобилю, он прослужит верой и правдой долгие годы.
