Снятие и установка защиты картера двигателя

Где находится картер двигателя и зачем он?

Что же собой представляет защитный кожух, каково его назначение и какие требования к нему предъявляются? Защита поддона картера двигателя – это металлический лист определенной формы, который устанавливают внизу моторного отсека автомобиля. Главное его назначение – надежно изолировать силовой агрегат от механических повреждений и максимально перекрыть доступ к нему дорожной грязи и пыли.

В свою очередь поддон предохраняет кривошипно-шатунный механизм от различных загрязнений и служит резервуаром для моторного масла. Крепится он к картеру болтами, а для герметизации между ними устанавливается прокладка из мягкого маслостойкого материала. В нижней части поддона имеется специальное сливное отверстие, закрытое резьбовой пробкой. Иногда защиту путают с пластиковыми щитками, которые устанавливаются на некоторых иномарках изготовителями. Их, скорее всего, можно назвать пыльниками или брызговиками, так как они спасают только от грязи.

Где продаётся хорошая защита картера

Раньше большинство запчастей продавалось только на авторынках, сейчас всё лучшее можно купить в интернете. При большом желании можно даже заказать у фирмы производителя. При покупке защиты для начала нужно решить для себя, нужна ли вам мощная стальная броня или хватит лёгкого щита из углепластика. Если для вас бездорожье – это редкие выезды на природу, то вряд ли железная защита вам необходима

При покупке важно обратить внимание на фирму изготовителя. Не рекомендуется покупать неизвестные бренды, скорее всего вам хотят подсунуть китайскую подделку. А вот, например защиты фирмы «Шериф» отлично зарекомендовали себя за годы эксплуатации

А вот, например защиты фирмы «Шериф» отлично зарекомендовали себя за годы эксплуатации.

Композитная защита двигателя

Чем меньше ребер имеет композитная защита, тем выше ее прочностные характеристики — проверено на стендах. Они являются лишь дополнительными концентраторами напряжения. Поэтому не гонитесь за красивым внешним видом. Чем меньше ребер имеет композитная защита, тем выше ее прочностные характеристики — проверено на стендах. Они являются лишь дополнительными концентраторами напряжения. Поэтому не гонитесь за красивым внешним видом.

Примерно в одном ценовом диапазоне, который почти в два раза превышает стальной уровень, находятся алюминиевые и композитные варианты. Последний тип обладает наименьшим весом при сходных прочностных характеристиках с алюминиевым исполнением. Увы, при определенном воздействии композитный материал трескается и разрушается, защиту придется выкинуть. А вот алюминиевый аналог еще можно выпрямить и поставить снова.

Особенности установки защиты картера и дальнейшей эксплуатации

Сегодня в продаже представлено большое количество изделий, которые являются модельными, то есть изначально разработаны для установки на конкретную модель автомобиля. Установка такой защиты не предполагает каких-либо проблем. Однако не всегда удается подобрать готовое решение для конкретного ТС. В таких случаях следует приобрести максимально подходящий вариант, который потребует дальнейшей доработки.

Обычно все манипуляции по установке нештатной защиты картера сводятся к тому, что в листе высверливаются отверстия или добавляются необходимые крепления при помощи сварки. В первом случае защита просто прикручивается к кузову болтами. Задача усложняется тогда, когда крепежный элемент предполагает наличие специальных кронштейнов. Указанные крепежи приходится переваривать, изготавливать самостоятельно и т.д. Также в процессе установки следует помнить, что в местах крепления должны быть специальные демпферы. На большинстве щитов это обычные прокладки из резины. Если производитель не комплектует свое изделие такими прокладками, их необходимо приобретать отдельно.

Что касается эксплуатации, особенно касательно изделий из стали, многие водители интересуются, чем покрасить защиту картера двигателя и что делать, если защита двигателя стучит. Причиной стуков при езде по неровностям  часто является разрушение прокладки-демпфера, его деформация или полное отсутствие.

Стоит учитывать, что проблемы с демпфирующим элементом могут привести к ослаблению крепежных болтов. В результате образуется зазор, что и вызывает стук защиты двигателя. Более того, ездить с таким стуком не рекомендуется, так как болты могут открутиться, защита попросту отпадет на ходу, а последствия могут быть какими угодно.  По этой причине нужно на каждом ТО следить за состоянием крепежных элементов и демпферов, удалять ржавчину в местах крепления защиты, проверять надежность крепления после установки и т.д.

Теперь о покраске. Как показывает практика, оптимально красить защиту ДВС порошковой полимерной краской. Такой же краской можно обработать и колесные диски. В целях экономии денежных средств также распространена практика, когда на стальную защиту закрепляют специальную декоративную накладку из нержавеющей стали. Такой подход позволяет добиться приемлемого внешнего вида. С учетом того, что защита нагревается, некоторые водители на металлических листах используют также матовую термостойкую краску. Такую краску применяют для окрашивания выхлопных систем.

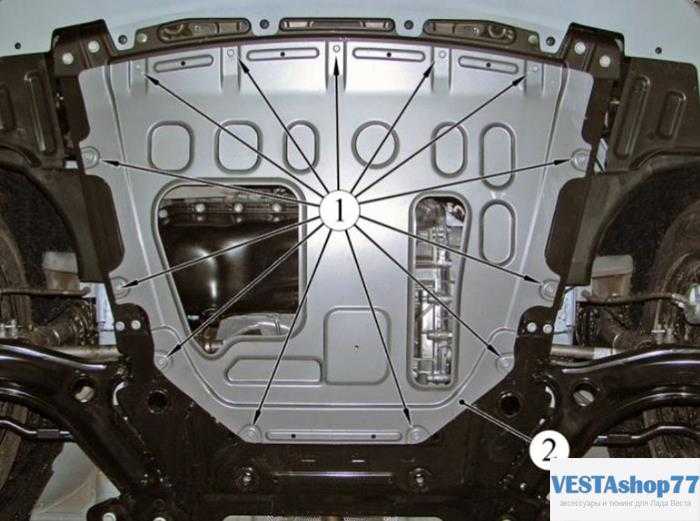

Как снять защиту картера Лада Веста

_x000D_

Защита двигателя (картера) автомобиля предназначена для предотвращения попадания грязи в подкапотное пространство. Демонтировать ее приходится в случае ремонта и обслуживания машины. Рассмотрим особенности такого фартука двигателя Весте, а также инструкцию по его снятию и установке.

_x000D_

Если конструкция выполнена из толстого металла, то она дополнительно защищает картер двигателя от повреждений во время движения по бездорожью. Штатная защита двигателя на Lada Vesta выполнена из тонкого листа, поэтому выполняет только роль брызговика.

_x000D_

_x000D_

В случае необходимости ее следует заменить на более прочную. Для этого необходимо вывернуть 13 болтов, используя ключ «на 10». Установка выполняется в обратной последовательности.

_x000D_

_x000D_

Стоит заметить, что при замене моторного или трансмиссионного масла снимать брызговик двигателя не нужно. Для этого в ней есть специальные отверстия. В другом опросе мы определяем, нужно ли менять штатный брызговик двигателя или нет.

Категории товаров, которые вам могут быть интересны на основании статьи «Как снять защиту картера Лада Веста»:

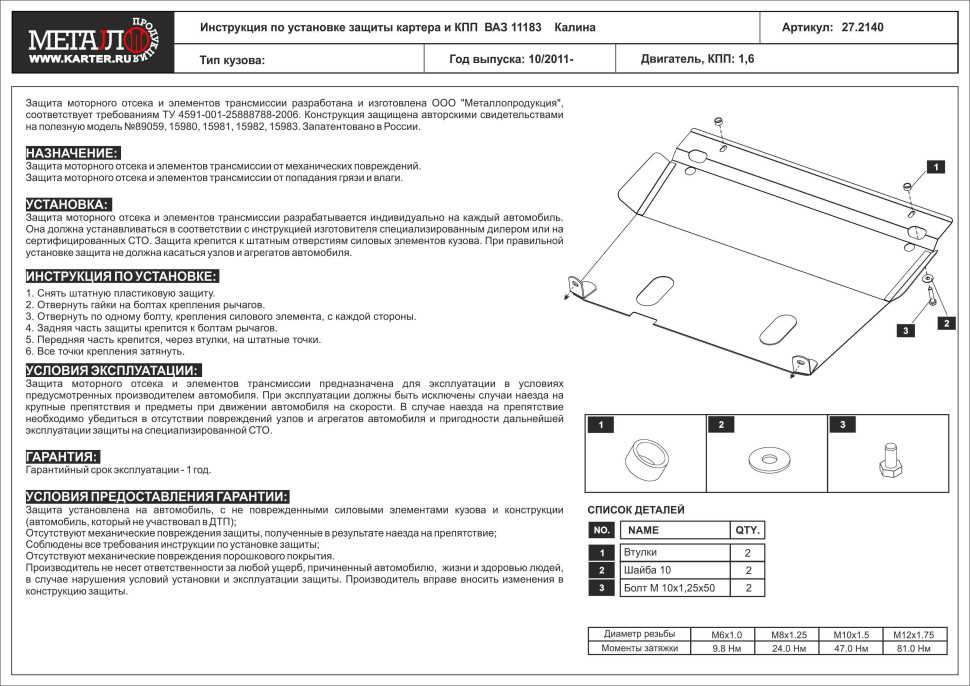

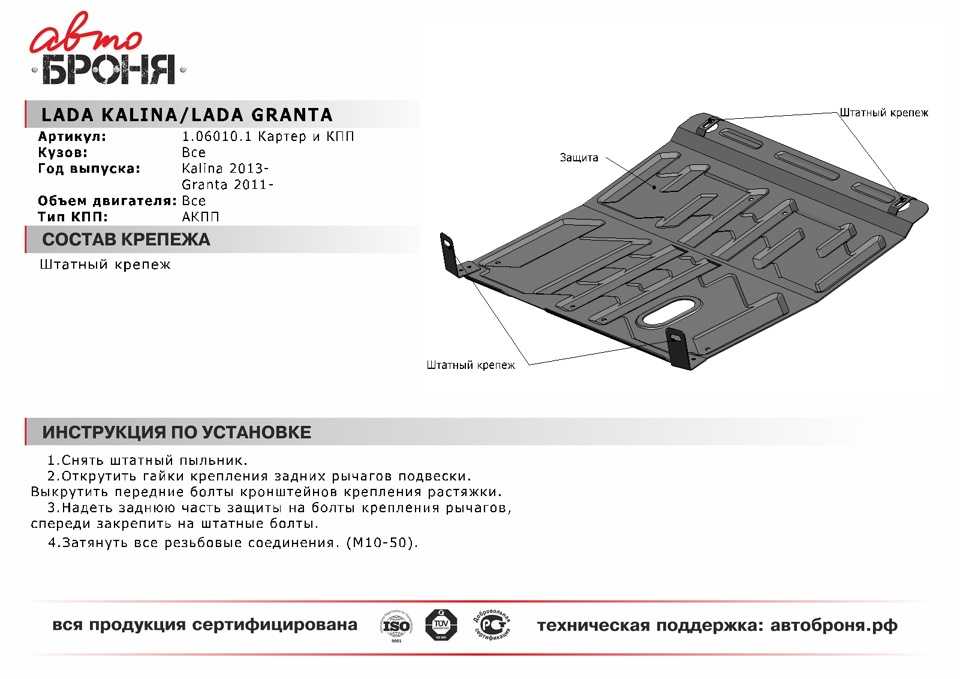

Последовательность действий при установке защита картера Лады Гранты Лифтбек

1. Автомобиль помещаем в периметр ремонтной зоны, смотровую яму.
2. Обеспечиваем первоочередные меры безопасности: устанавливаем противооткатные башмаки, выжимаем ручник.
3. Снимаем пластиковый пыльник, расположенный в штатной конструкции над листом. Он преграждает доступ к радиатору системы охлаждения, предотвращая его механическое повреждение.
4. По периметру отвинчиваем четыре крепежных болта на «17», снимаем пластину.
5. На штатное место прикладываем новую броню, привинчиваем конструкцию.

Важно знать. В случае установки длинной защиты, которая покрывает часть трансмиссии, способ фиксации отличается

Задние проушины надеваем на нижнее крепление передней подвески (сайлентблоки). Предварительно выкручиваем гайки.

Снятие грязезащитных щитков моторного отсека Lada Granta

• Ключ трещоточный
• Головка на 8 мм
• Головка на 10 мм
• Гаечный ключ накидной изогнутый 8 мм

Работу проводите на смотровой канаве или эстакаде.

Грязезащитные щитки моторного отсека автомобиля с МКП и элементы их крепления (вид снизу автомобиля):

1 – три самореза крепления среднего щитка к правому щитку;

2 – правый щиток;

3 – средний щиток;

4 – четыре самореза крепления среднего щитка к нижней поперечине рамки радиатора;

5 – два самореза крепления среднего щитка к левому щитку;

6 – левый щиток;

7 – два болта крепления среднего щитка к лонжеронам кузова.

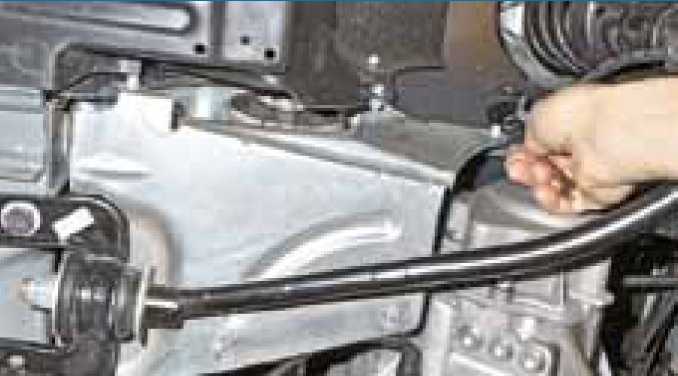

1. Для снятия среднего грязезащитного щитка головкой на 8 мм отверните четыре самореза переднего крепления щитка к нижней поперечине рамки радиатора.

2. Головкой на 8 мм открутите два самореза крепления среднего щитка к левом щитку.

3. Головкой на 8 мм открутите три самореза крепления к правому щитку.

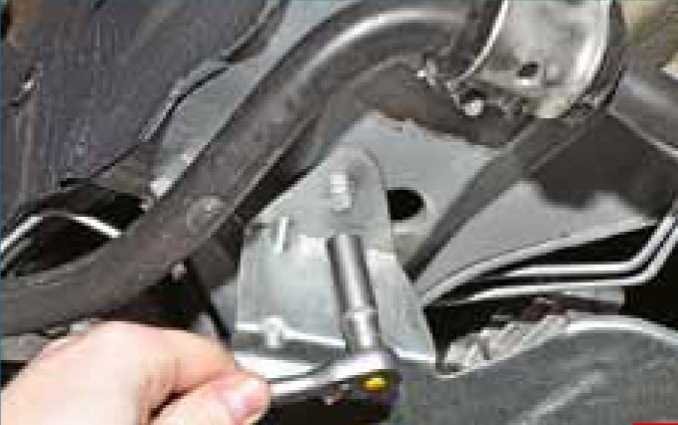

4. Головкой на 10 мм отверните два болта заднего крепления щитка к левому и правому лонжеронам кузова.

5. Снимите средний грязезащитный щиток.

6. Для снятия левого грязезащитного щитка, накидным ключом на 8 мм отверните саморез заднего крепления щитка к кузову.

7. Тем же инструментом отверните саморез переднего крепления щитка.

8. Снимите левый грязезащитный щиток.

9. Для снятия правого грязезащитного щитка накидным ключом на 8 мм отверните саморезы заднего и переднего креплений щитка к кузову.

10. Снимите защитный щиток.

11. Установите грязезащитные щитки в обратной последовательности.

Здесь показано последовательное снятие элементов защиты. Но все щитки можно снять и независимо друг от друга.

Левый грязезащитный щиток снимите при снятии коробки передач и левой опоры силового агрегата.

Правый грязезащитный щиток снимите при снятии правой опоры силового агрегата и для получения доступа к агрегатам автомобиля с правой стороны.

Средний грязезащитный щиток снимите для получения доступа к агрегатам автомобиля в средней его части.

В статье не хватает:

Качественных фото ремонта

Чем опасны удары по днищу

Повредить картер для ВАЗ 2110 — дело не сложное. Для большинства владельцев этой модели — это скорее дело времени или банальной удачи.

Двигатель при этом может серьезно пострадать из-за несовершенства конструкции подвески мотора. По сути, силовой агрегат как вы свисает.

1. Поддон картера мотора расположен слишком низко к земле.
2. При движении мотор немного, но двигается на крепежных кронштейнах. Особенно это касается ситуаций с резким торможением.
3. Даже небольшой камень, ударивший по поддону на скорости, может нанести серьезный ущерб. Тогда ремонт обойдется куда дороже, чем установка защиты.

Материалы, используемые для изготовления поддонов

Многие автовладельцы часто сталкиваются с проблемой выбора правильной модели защиты картера. Материалом для изготовления данных приспособлений служит разнообразное сырье:

• стальные листы;
• нержавеющая сталь;
• алюминий;
• титан;
• композитный материал в виде стеклопластика или углепластика.

Каждый представленный вид материалов обладает определенными характеристиками и свойствами. Привычная металлическая защита двигателя постепенно заменяется новыми композитными элементами.

Описание брони картера из стали и нержавейки

Стальная защита картера наиболее востребована на автомобильном рынке. К основным ее достоинствам относятся следующие показатели:

• низкая цена;
• высокая прочность;
• устойчивость к ударам и механическим повреждениям;
• возможность устранения полученных деформаций.

Для изготовления защиты из стали используются листы толщиной два миллиметра. Приспособление, выполненное из материала такой толщины, успешно оберегает картер транспортного средства от повреждений.

Внедорожники комплектуются усиленной броней, изготовленной из стальных листов толщиной три миллиметра. Такая защита отличается большим весом и повышенной устойчивостью против сильных ударов. Усиленные щиты трудно восстанавливать в гаражных условиях.

Основным недостатком стальных элементов является коррозия, ржавчина образующиеся в местах крепления. Обработка антикоррозийными средствами приносит эффект только в местах, где нет соединений.

Автоброня из нержавейки имеет сходные характеристики со стальными образцами. Ее основные преимущества — это презентабельность и устойчивость против коррозии. Изделия из нержавейки используются на дорогих иномарках.

Недостатком поддонов, изготовленных из нержавейки, является их высокая стоимость. Для сокращения расходов на щиты, автовладельцы используют декоративные накладки из нержавейки на обычные стальные поддоны.

Особенности алюминиевых защитных элементов

Алюминиевая защита картера двигателя имеет более высокую цену. Основные преимущества таких элементов состоят в следующих особенностях:

• повышенная жесткость;
• минимальные деформации;
• долговечность;
• возможность восстановить или произвести ремонт изделия, получившего деформации;
• отсутствует искрение при ударах о препятствия, что снижает вероятность возгораний в моторном отсеке;
• малый вес изделия благодаря легкости алюминия.

Защита, изготовленная из алюминия, обладает следующими недостатками:

• высокая стоимость;
• листы изготавливаются без ребер жесткости;
• способность исходного материала окисляться на воздухе приводит к появлению пятен, имеющих неэстетичный вид;
• закисание крепежных деталей приводит к трудностям при снятии приспособления.

Алюминиевая защита картера отличается большой толщиной листа, доходящей до пяти миллиметров. Благодаря малому весу материала такой вид изделий нашел широкое применение на гоночных машинах.

Описание свойств композитной и титановой защит картера

Композитная защита двигателя обладает небольшим весом, устойчива к коррозии, способна надежно предохранить картер и ходовую систему от негативных воздействий и ударов.

К недостаткам изделий, изготовленных из данного материала, относятся следующие факторы:

• образование сколов и трещин на листах в местах точечных и сильных ударов;
• отсутствие возможности восстанавливать щиты из композитных материалов, ремонт таких деталей не производится;
• низкая теплопроводность материала может привести к перегреву двигателя и трансмиссии;
• композитная защита картера имеет высокую стоимость, особенно изготовленная из кевлара.

Композитная защита устанавливается на машинах класса люкс.

Листы из композитного сырья не нуждаются в ребрах жесткости. Стендовые испытания показали, что прочностные характеристики уменьшаются от их наличия, т. к. в местах расположения ребер происходит концентрация напряжения. Многие производители располагают ребра жесткости на композитных изделиях для придания товарного вида.

Титановая защита относится к наилучшему виду данных изделий. В нем собраны все достоинства рассматриваемых выше материалов. Титан способен обеспечить все требования, предъявляемые к защите поддона двигателя:

• высокая прочность;
• отсутствие коррозии и окисления;
• легкость.

Единственным недостатком данного сырья является его высокая стоимость.

Ремонт картера двигателя – исправляем повреждения своими руками

В каких случаях требуется ремонт картера двигателя? Поломки картера в основном происходят в результате механических повреждений, таких как:

• обрыв шатунных болтов;
• обрыв юбки поршня;
• при использовании в системе охлаждения воды, в зимний период при ее замерзании происходит разрыв каналов, по которым циркулирует охлаждающая жидкость;
• в результате перегрева двигателя возможна деформация внутренних перегородок блока цилиндров.

Из всех этих видов повреждений лишь некоторые поддаются ремонту. Например, наружную трещину на блоке цилиндров можно заварить аргонной сваркой. Большинство внутренних дефектов, таких как деформации, ремонту не подлежат. В этом случае блок цилиндров необходимо менять.

С ремонтом поддона картера все намного проще и не так плачевно. Если на автомобиле не установлена надежная защита картера, то вероятно, что рано или поздно поддон может получить повреждение вылетевшим из-под колес камнем. Чаще всего его пробивают, наехав на какое-либо препятствие. А так как клиренс современных легковых автомобилей, в основном, не превышает 15 см, то на наших дорогах это явление стало уже обыденным.

Делается это очень просто. Вначале с картера необходимо слить в подходящую емкость все масло. Далее место повреждения обезжирить бензином и наложить небольшой слой пасты. Если все сделано правильно, то уже буквально через полчаса можно будет продолжить путь. По крайней мере, до ближайшей станции техобслуживания.

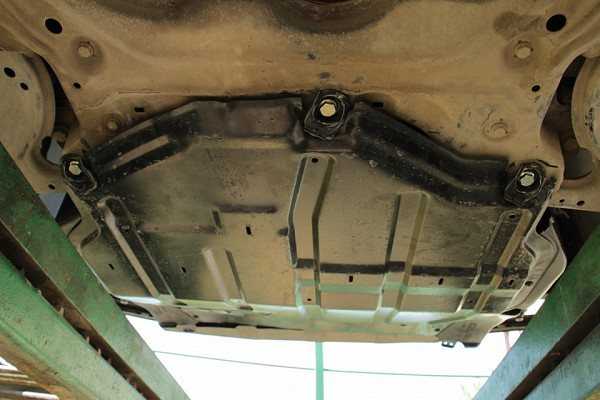

Снятие защиты двигателя Skoda Octavia Tour (Volkswagen Golf IV)

Павел

28.11.2018,

Выполнение большинства работ, связанных с обслуживанием двигателя, трансмиссии и подвески требуют снятия защиты двигателя и, как оказывается, снять защиту с автомобиля Skoda Octavia Tour или Volkswagen Golf IV достаточно проблематично и неудобно. Бывает, что владелец одного из данных автомобилей и вовсе может не знать, как она снимается, потому что большинство мест крепления прикрыты пластмассовыми экранами, которые также заумно крепятся к автомобилю. В этой статье я постараюсь максимально доходчиво объяснить последовательность работы и поподробнее затронуть все проблемные моменты, с которыми придётся столкнуться. Переходим к делу.

Залезаем под автомобиль. Первое что нужно сделать, это снять два пластмассовых щитка по бокам защиты, расположенные в передней части автомобиля. Одна их сторона имеет два лепестка, которые заходят в пазы бампера, а вторая часть прикручивается к подкрылку двумя саморезами под TORX Т25 на 16. Сначала откручиваем их, а затем руками выворачиваем пластиковый щиток из пазов бампера.

Сложность заключается в том, что просто так, потянув щиток на себя, не получится, потому что один его лепесток выполнен таким образом, чтобы его нужно было только выкручивать. Словами это объяснить не просто, поэтому внимательно посмотрев на фото и столкнувшись с этим в жизни — сразу станет ясно, что к чему.

Сняв щитки, перед нами откроются два передних крепления защиты, болты которых откручиваем накидной головкой.

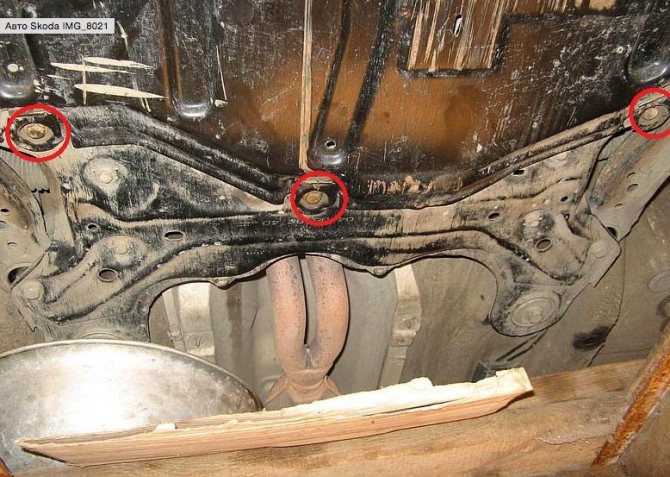

На задней части защиты имеются три больших болта, с металлическими кронштейнами, которые через эти болты прижимают края защиты. Откручиваем их головкой и подкладываем под доску. Только доска не должна упираться в неё, чтобы между листом защиты и доской был зазор примерно на высоту машины (дорожный просвет).

По бокам защиты, расположены два пластмассовых брызговика двигателя, которые крепятся к лонжерону лепестковыми шайбами на шпильки, торчащие из лонжерона. Таких шайб, по одной для каждого брызговика. Добираться до них очень неудобно и щипцами сдёрнуть тяжело из-за того, что они прижимаются пластиковыми усиками брызговиков, поэтому обычно при снятии их обрывают, это ни на что не сможет повлиять. Но если при помощи отвёртки или тех же щипцов упереться между лепестками, шайбу можно выкрутить, вращая её против часовой стрелки, так как её лепестки будут идти по резьбе шпильки.

Откручивая лепестковые шайбы, защита целиком будет постепенно опускаться на опорную доску. Получается, задняя её часть висит на лепестковых шайбах, а передняя пока находится в пазах бампера. Открутив шайбы, остаётся только сдёрнуть защиту с пазов переднего бампера. Чтобы никого не запутать, защита снимается вместе с боковыми пластмассовыми брызговиками. Как раз таки из-за них, устанавливать её обратно проблематично. Вот и всё.

Чтобы не проделывать такую работу каждый раз, когда подходит очередное ТО, защиту можно немного изменить. Для этого от листа защиты отделяется поперечная балка, и в ней и в листе защиты сверлятся сквозные отверстия, и потом в балку привариваются

Должно всё получится таким образом.

Напоследок стоит зачистить сварные швы, чтобы они не бросались в глаза. На деле получаем ту же защиту, для снятия которой нужно открутить только передние 3 болта и задние 3 болта с кронштейном.

Замена

Чтобы поменять защиту, сперва требуется избавиться от старой. Для этого:

• Открутите 5 крепежных болтов, фиксирующих защиту к переднему бамперу;
• Далее демонтируйте болты, фиксирующие защиту на колерах — подкрылках;
• Выкрутите крепления от лонжеронов;
• Снимите передние брызговики, открутив их от защиты мотора;
• Снимите пластину;
• Зачистите место установки нового элемента и согласно имеющимся креплениям, выполните сборку уже новой конструкции.

Процесс демонтажа

Ничего сложного в демонтаже совершенно нет, потому с этой задачей справится даже начинающий автовладелец.

 Загрузка …

Когда заменять и какую защиту лучше выбрать

Замена защиты двигателя требуется в том случае, если произошел довольно сильный наезд на препятствие, и она деформировалась. Следует сразу запомнить, что в таком случае она теряет все свои защитные качества и, более того, становится опасной для самого картера. Так, если на защите появились вогнутые внутрь угловатые места, то при следующем наезде даже на небольшое препятствие они могут вжаться в картер и серьезно повредить его.

Защита двигателя с утеплителем

Защита картера Sheriff для ваз 2114

В качестве хороших вариантов замены среди доступных в автомагазинах версиях защит следует отдать предпочтение двум:

1. Sheriff — защита отечественного производства, выпускаемая в Санкт-Петербурге. Изготавливается из качественной стали толщиной 2 мм и полностью копирует родную ВАЗовскую защиту (при этом превосходя ее по прочности и сроку службы). В качестве дополнительного предохранительного элемента имеет пластиковые крылья, защищающие пространство около мотора от попадания земли и грязи. Кроме этого, важным плюсом защиты Sheriff (как в сравнении с оригинальной защитой, так и с защитами от других компаний) является наличие двух технологических лючков — для смены масла и для смены маслофильтра, что позволяет выполнять данные операции без демонтажа самой защиты.
2. Титан — еще одна защита, выпускаемая в России. Изготавливается методом штамповки из цельных листов горячекатанной стали толщиной 2,5 мм, благодаря чему превосходит по надежности сварные аналоги. По своей конструкции также копирует «родную» защиту 2114.

Из чего изготавливают защиту

Защитные пластины изготавливают из разных материалов. Все они отличаются и характеристиками, и стоимостью. Конечно, желательно решать, какая защита для картера лучше, исходя из целей безопасности, но иногда приходится брать в расчёт и финансовую сторону. Титановая, например, не всем по карману.

Сталь

Это самый популярный материал для изготовления защитной пластины. Толщина в 2-3 мм. вполне достаточна, чтобы защитить двигатель от летящих камней, веток, и ударов о землю.

При выборе надо обратить внимание на метод изготовления стали. Холоднопрокатанная отличается большей прочностью, но и более дорогая. Сталь горячей прокатки мягче, но стоит меньше

Сталь горячей прокатки мягче, но стоит меньше.

Недостаток стальной пластины – её большой вес, достигающий 10 кг. Это увеличивает расход топлива, и сказывается на балансировке передней подвески. Такая защита ржавеет и подвержена коррозии, поэтому может служить всего несколько лет. Из достоинств – небольшая стоимость и возможность ремонта.

Нержавейка

Это тоже неплохой вариант, по характеристикам сходный с предыдущим. Имеются те же недостатки, но есть и преимущество – не ржавеет, а значит, и долговечнее.

Алюминиевая

Хотя алюминий и легче стали, но это мягкий металл, поэтому защитный лист делается большей толщины – 5-8 мм., с рёбрами жесткости. Поэтому по весу он примерно равен стальному, как и по надёжности. Немалое преимущество – устойчивость к любой коррозии и ржавчине.

Композитная

Это изделия из карбона, стекловолокна, углеволокна, и прочих синтетических материалов. Они достаточно прочные и лёгкие, но дорогие. Чаще всего можно встретить защиту из стекловолокна, хотя и карбоновые не редкость. Но при покупке надо быть внимательными – стекловолокно иногда выдают за карбон, а углепластик за кевлар, а по стоимости они очень разные.

Титановая

Это очень прочная защита, прочнее стальной, но по остальным характеристикам – весу, устойчивости к коррозии, сравнима с алюминиевой. Этот вариант, пожалуй, самый предпочтительный. Но титан – очень дорогой металл, и такую защиту можно встретить на очень дорогих автомобилях, для обычных она практически недоступна.

Назначение и конструкция

Защита картера двигателя – это деталь из металла или композитного материала (стеклопластика, карбона или кевлара), которая прикрывает нижнюю часть моторного отсека. Она крепится к элементам кузова автомобиля, если таковая предусмотрена конструкцией. Предназначена защита картера и КПП для предотвращения ударов поддоном двигателя, картером коробки передач о неровности дорожного покрытия и камни, иногда попадающиеся на проезжей части дороги.

Так как поддон картера двигателя, впрочем, как и КПП, чаще всего изготавливают из стального листа толщиной менее миллиметра, он в большинстве случаев не выдерживает серьезного столкновения с препятствием. Ездить на автомобиле после такого происшествия нельзя, так как через образовавшееся отверстие масло вытечет наружу, а агрегат, работая без смазки, быстро придет в негодность. На автомобиле с продольным расположением двигателя закрывается, как правило, только поддон картера двигателя. Так как кожух сцепления и коробка находятся позади мотора, заслоненные его поддоном. Если же силовой агрегат имеет поперечное расположение, то защита картера вместе с двигателем закрывает и коробку перемены передач с кожухом сцепления.

Выбор

Чтобы верно выбрать защиту для своего автомобиля, необходимо знать, чем отличаются на вид схожие изделия. Защиты поддона картера разных изготовителей для какой-то определенной модели автомобиля не могут существенно отличаться своими геометрическими размерами, за исключением, пожалуй, толщины пластины, которая для изделий из металлов не должна быть меньше 3 мм. Значит, выбирать предстоит лишь материал, из которого изготовлена защита картера двигателя. Плюсы и минусы металлов, которые наиболее часто применяются для изготовления.

• Сталь. Защита картера, выполненная из стали, встречается в продаже наиболее часто. Достоинства щитка из этого материала: невысокая стоимость, достаточные прочность и жесткость, а также хорошая ремонтопригодность. Недостатки: большой вес и слабая устойчивость против коррозии.
• Алюминий. Плюсы такой защиты картера: низкий вес, отличная антикоррозийная устойчивость. Минусы: прочность и жесткость оставляют желать лучшего. Низкая ремонтопригодность ввиду того, что варить этот металл можно только специальным сварочным аппаратом с использованием аргона.

Композиты

Общие свойства композитных материалов – это высокая прочность и небольшая масса. Однако, несмотря на то что защита картера автомобиля выдерживает довольно значительную нагрузку, распределенную по ее площади, сильный удар в одну точку, как правило, пробивает в ней сквозное отверстие. Толщина защиты двигателя автомобиля из композитов обычно от 8 до 12 мм, что несколько больше, чем из металлов. Поэтому выигрыш в массе не так велик, как может показаться на первый взгляд. Предельные параметры каждого композита зависят в основном от того, какими волокнами он армирован. Ниже приведем несколько примеров композитных материалов, используемых для изготовления защиты картера автомобиля.

1. Кевлар. В нем для армирования используются параарамидные волокна. Они обладают высокой прочностью и термостойкостью, а также небольшой удельной массой. К примеру, разрывное усилие этих волокон составляет от 280 до 550 кгс/мм², против 50—150 кгс/мм² у стали. А его плотность (около 1,5 т/м 3 ) значительно меньше аналогичного параметра стали, который в среднем равен 7,8 т/м 3 . Цвет защиты картера из этого сырья – зеленовато-золотистый. Это лучший и самый дорогой композитный материал для изготовления защиты поддона картера двигателя автомобиля.
2. Карбон. Армируется углеродными волокнами. Они имеют разрывное усилие 250–500 кгс/мм 2 при плотности 1.75 т/м 3 .
3. Стеклопластик, также называемый FRP. Стекловолокно, входящее в его состав, рвется при усилии 170 кгс/мм 2 и имеет плотность 2.52 т/м 3 . Хотя его параметры уступают двум предыдущим материалам, они все же несколько лучше, чем у стали. Да и стоимость защиты картера двигателя из этого материала заметно ниже, чем из карбона или кевлара.

Легкие защиты картера двигателя автомобиля из композитов устанавливают чаще на спортивные машины. Там же, где не идет борьба за секунды, подойдут и стальные изделия.

Способы защиты

Если вас действительно беспокоит целостность и сохранность кузова автомобиля, настоятельно рекомендую внимательно изучить этот материал, рассмотреть все предлагаемые варианты защиты и оценить степень их эффективности конкретно в вашем случае.

Важно понимать, что в городе и в особенности на трассе никто не застрахован от прилетающего в машину камня, куска какого-то предмета, разного дорожного мусора. Чем выше скорость, тем сильнее будет повреждение

Это элементарная физика, в подробности которой вдаваться не имеет смысла. Тут главное цена столкновений с подобными явлениями. Капот постоянно подвержен негативным воздействиям. Постоянная мойка, нанесение полиролей не спасет. Также слишком дорого раз в сезон перекрашивать элемент, менять часть кузова.

Очевидным последствием постоянных сколов и царапин на капоте станет поиск ответа на вопрос о том, как убрать рыжики на кузове. Об этом мы уже говорили. Но объективно проще и правильнее предотвратить их появление.

Есть другое решение. Оно подразумевает использование защитных средств.

Если вы сталкивались сами с подобными решениями, обязательно оставьте отзывы. Напишите, какие средства вы бы посоветовали использовать, а что считаете бесполезным и неэффективным.

Теперь про каждый вид защиты капота поговорим отдельно.

Чем грозит отсутствие защиты

На бюджетных автомобилях вроде Фольксвагена Поло, Киа Рио или Рено Логана в базовой комплектации нет защиты картера. А еще ее могут забыть поставить после ремонта. Или снять по желанию клиента — если она, например, была неоригинальной, металлической и жутко дребезжала на кочках.

Есть плюсы: убрали лишний вес с передней оси, мотор лучше охлаждается. Иногда даже увеличивается клиренс, если защита сильно провисала. Но потенциальных проблем и неприятностей гораздо больше.

Вода из-под колес будет попадать на раскаленные детали выхлопной системы. Резкие перепады температуры могут стать причиной трещин или деформаций.

Пыль, грязь, песок, мелкие камни вызывают преждевременный износ поликлинового ремня и роликов, но это полбеды. Если попадет что-нибудь покрупнее, могут появиться серьезные проблемы. Обычный целлофановый пакет может намотаться на какой-нибудь шкив, а там как повезет. В лучшем случае машина останется без генератора, кондиционера и усилителя руля, в худшем — без двигателя.

Важно помнить, что маслозаборники у двигателя и многих коробок передач расположены в самом низу — буквально в 1—2 см от нижней плоскости поддона. Стальной поддон может замяться, и есть риск, что это станет причиной масляного голодания — двигатель или КПП может заклинить

Алюминиевый или пластиковый поддон от удара может расколоться. Масло в этом случае убегает на дорогу, лучше как можно быстрее заглушить двигатель и вызывать эвакуатор.

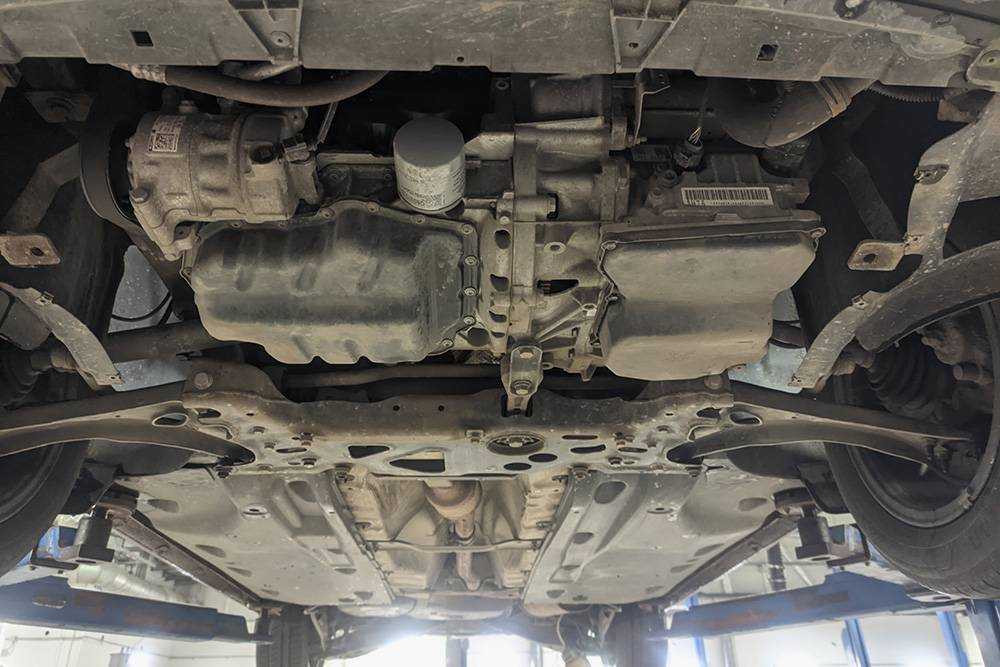

Фольксваген Поло Седан без защиты. Поддон двигателя и АКПП Фольксваген Туарег. Поддон двигателя с датчиком уровня и температуры масла довольно низко — без защиты их легко повредить

Защита картера двигателя – сохраним «сердце» автомобиля

Для недоступности «сердца» автомобиля внешним механическим повреждениям используется защита картера двигателя, своими руками установить ее, конечно, можно, но она будет далека от промышленного образца. Однако в качестве «скорой помощи» вашему автомобилю в дальней дороге вполне подойдет. Поскольку довольно сложно точно подогнать заготовку под крепежи и при этом эффективно изолировать поддон от ударов, такая самодеятельность не всегда может надежно уберечь моторный отсек автомобиля от различных повреждений.

Где находится картер двигателя и зачем он?

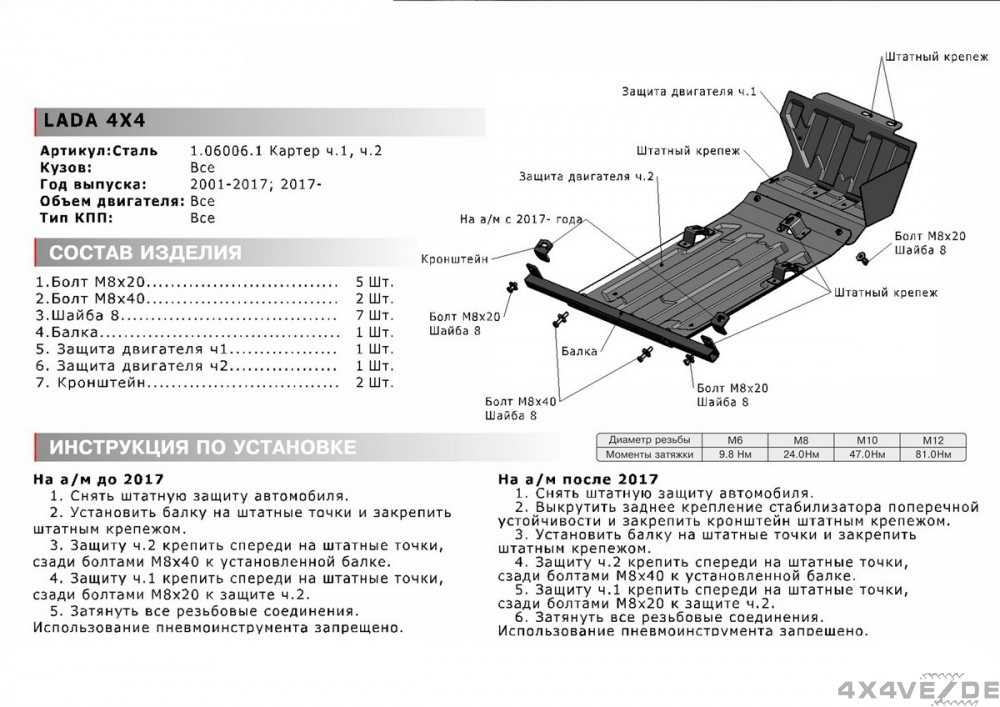

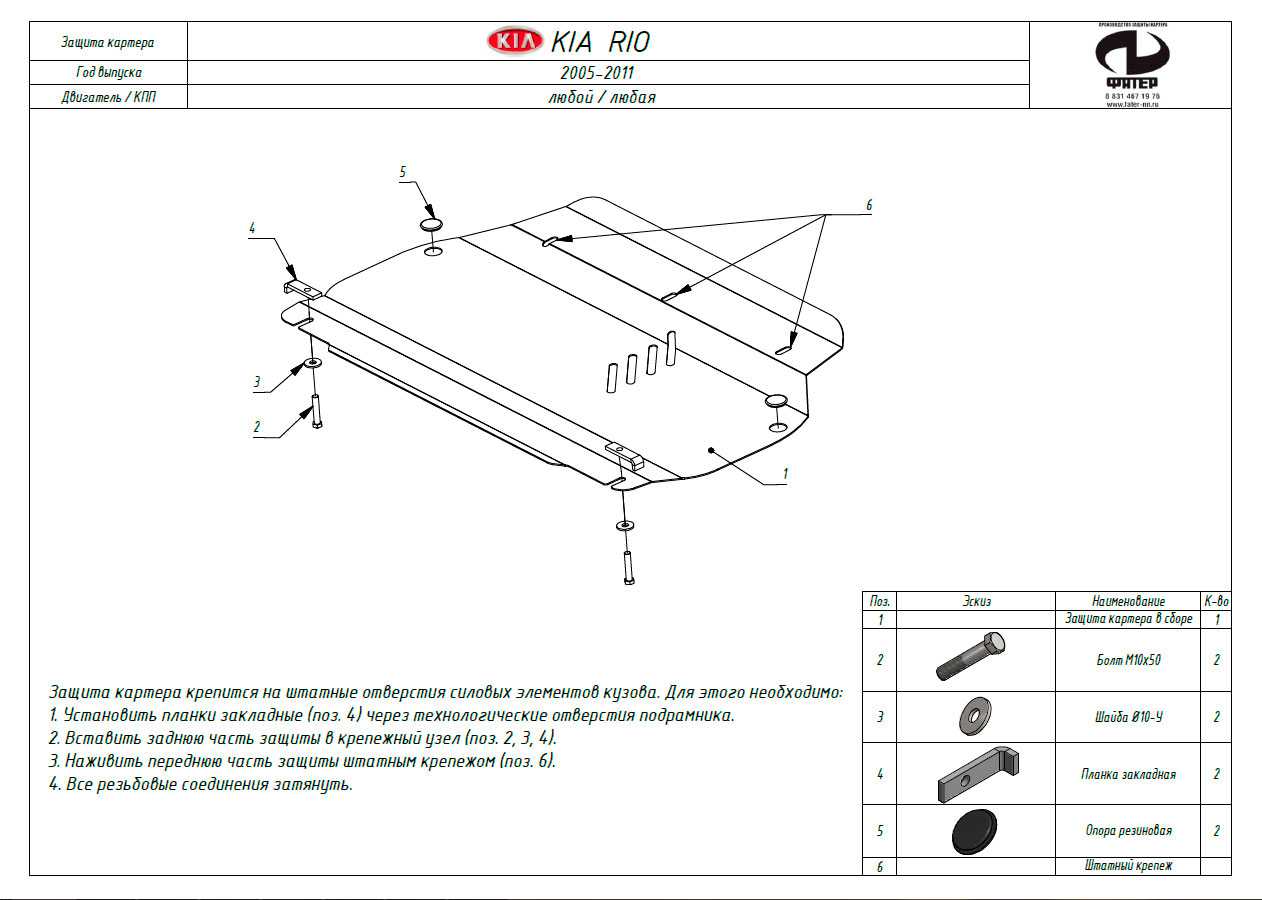

Что же собой представляет защитный кожух, каково его назначение и какие требования к нему предъявляются? Защита поддона картера двигателя – это металлический лист определенной формы, который устанавливают внизу моторного отсека автомобиля. Главное его назначение – надежно изолировать силовой агрегат от механических повреждений и максимально перекрыть доступ к нему дорожной грязи и пыли.

В свою очередь поддон предохраняет кривошипно-шатунный механизм от различных загрязнений и служит резервуаром для моторного масла. Крепится он к картеру болтами, а для герметизации между ними устанавливается прокладка из мягкого маслостойкого материала. В нижней части поддона имеется специальное сливное отверстие, закрытое резьбовой пробкой. Иногда защиту путают с пластиковыми щитками, которые устанавливаются на некоторых иномарках изготовителями. Их, скорее всего, можно назвать пыльниками или брызговиками, так как они спасают только от грязи.

Ремонт картера двигателя – исправляем повреждения своими руками

В каких случаях требуется ремонт картера двигателя? Поломки картера в основном происходят в результате механических повреждений, таких как:

• обрыв шатунных болтов;
• обрыв юбки поршня;
• при использовании в системе охлаждения воды, в зимний период при ее замерзании происходит разрыв каналов, по которым циркулирует охлаждающая жидкость;
• в результате перегрева двигателя возможна деформация внутренних перегородок блока цилиндров.

Из всех этих видов повреждений лишь некоторые поддаются ремонту. Например, наружную трещину на блоке цилиндров можно заварить аргонной сваркой. Большинство внутренних дефектов, таких как деформации, ремонту не подлежат. В этом случае блок цилиндров необходимо менять.

С ремонтом поддона картера все намного проще и не так плачевно. Если на автомобиле не установлена надежная защита картера, то вероятно, что рано или поздно поддон может получить повреждение вылетевшим из-под колес камнем. Чаще всего его пробивают, наехав на какое-либо препятствие. А так как клиренс современных легковых автомобилей, в основном, не превышает 15 см, то на наших дорогах это явление стало уже обыденным.

Делается это очень просто. Вначале с картера необходимо слить в подходящую емкость все масло. Далее место повреждения обезжирить бензином и наложить небольшой слой пасты. Если все сделано правильно, то уже буквально через полчаса можно будет продолжить путь. По крайней мере, до ближайшей станции техобслуживания.

Защита картера двигателя – какой материал лучше?

На некоторых старых моделях отечественных легковушек, таких как «Жигули», установлены поддоны из стали, которые довольно просто заварить даже в домашних условиях обычной электросваркой. На большинстве же иномарок поддоны изготовлены из алюминиевых сплавов, и в случае их повреждения кустарный ремонт уже не поможет. Здесь потребуется вмешательство специалистов станции технического обслуживания, которые вынесут свой вердикт: отремонтировать или заменить поврежденный поддон.

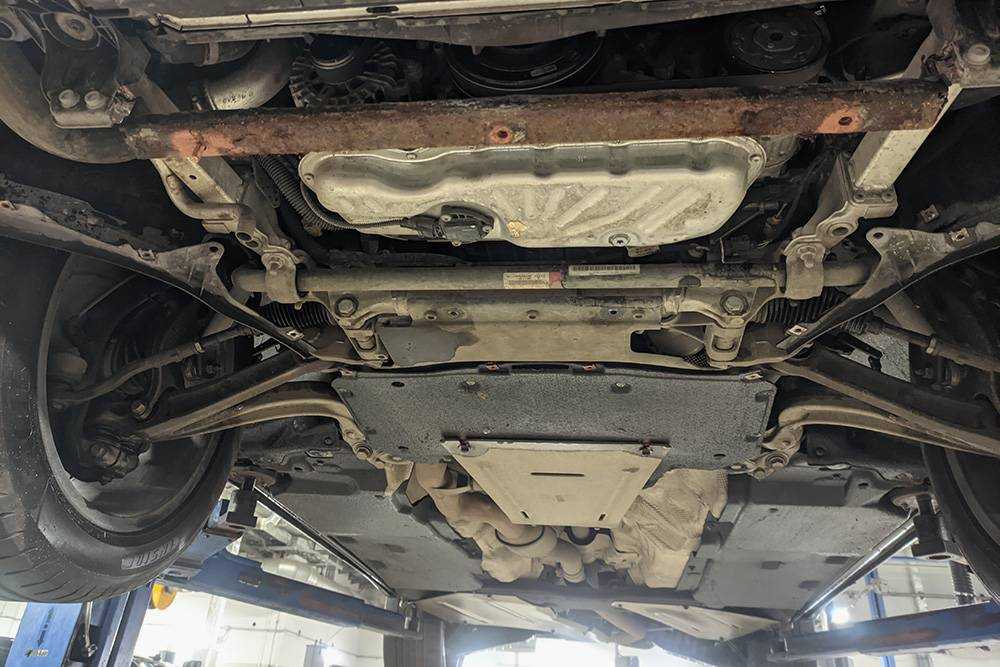

Чтобы обезопасить двигатель своего автомобиля от повреждений рекомендуется установить под днище щиток из стеклопластика. Большинство владельцев иномарок устраивает защита картера двигателя композитная, алюминиевая же по некоторым характеристикам ей несколько уступает.

Одним из существенных преимуществ композитных материалов является их незначительный вес. При толщине защитного кожуха всего лишь около 8 мм он ничуть не уступает по прочности стальным или алюминиевым аналогам. К тому же, защита из такого материала практически не подвержена процессам коррозии.

В заключении можно сказать, что установка защиты картера – это не прихоть или дань современной автомобильной моде, а насущная необходимость. До тех пор пока отечественные дороги будут напоминать лунный ландшафт, оставлять двигатель без защиты – значит существенно увеличивать риск его повреждения.
