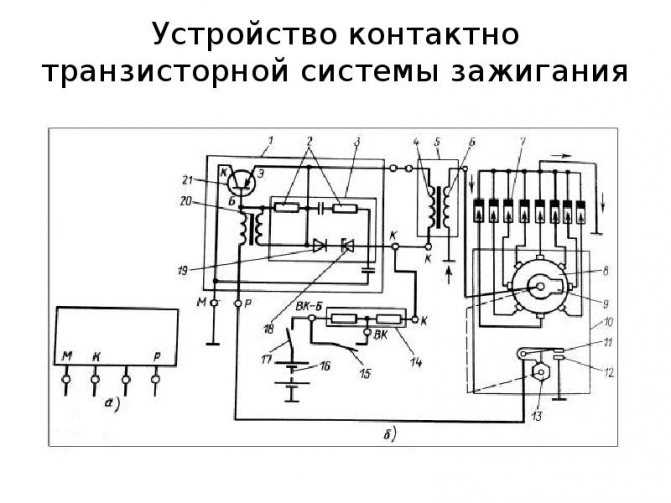

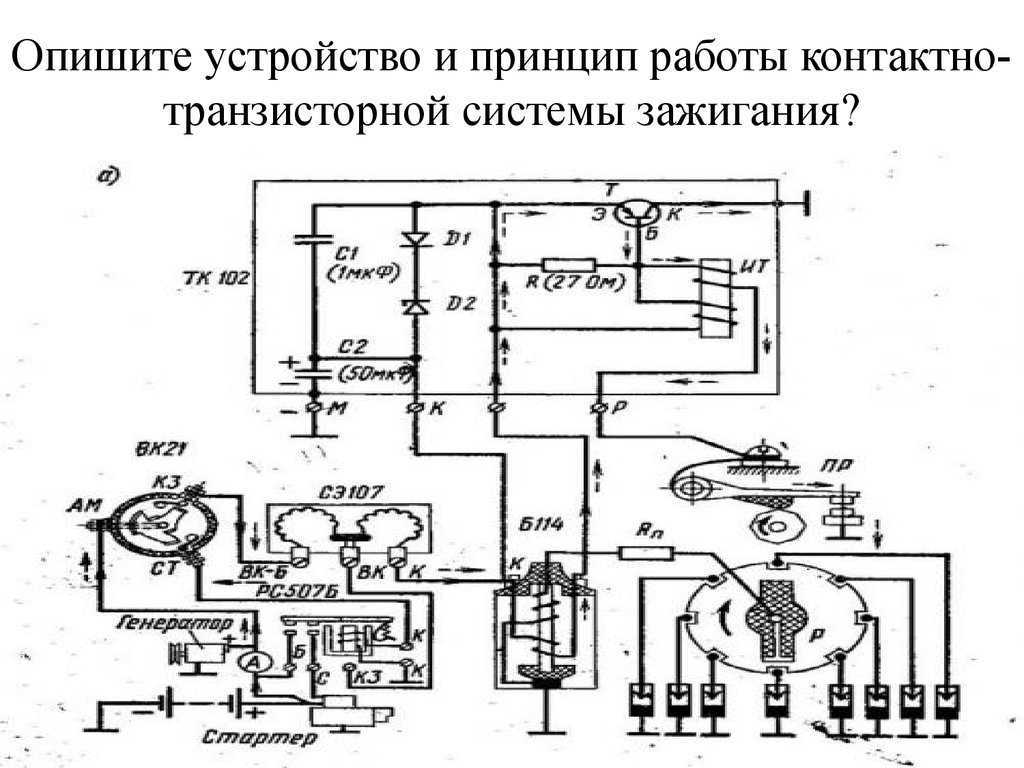

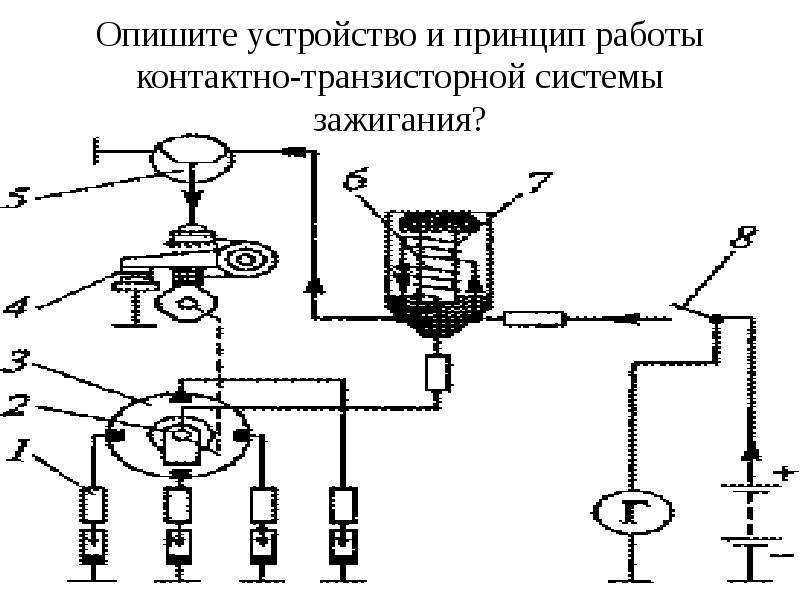

Устройство контактно транзисторной системы зажигания

Что такое контактная система зажигания автомобиля

Современные автомобили получили батарейный тип электрической системы. Ее схема следующая. Плюсовой полюс аккумулятора проводами подсоединяется на все электрооборудование автомобиля. Минус подсоединяется к кузову. С каждого электрического прибора минусовый провод также подсоединяется к металлической части, соединенной с кузовом. Благодаря этому в машине меньше проводов, а электроцепь замыкается через кузов.

Черная стрелка — ток низкого напряжения, красная — высокого

Система зажигания автомобиля может быть контактной, бесконтактной или электронной. Изначально на машинах использовался контактный тип систем. Все современные модели получают электронную систему, которая имеет принципиальное отличие от предыдущих видов. Зажигание в них контролируется микропроцессором. Как переходная модификация между этими разновидностями существует бесконтактная система.

Так же, как и в остальных вариантах, цель данной СЗ заключается в том, чтобы сгенерировать электрический импульс нужной силы и направить его на конкретную свечу зажигания. Контактный тип системы в своей схеме имеет прерыватель-распределитель или трамблер. Этот элемент осуществляет управление накапливанием электрической энергии в катушке зажигания и распределяет импульс по цилиндрам. В его устройство входит кулачковый элемент, который вращаясь на валу, поочередно замыкает электрические цепи конкретной свечи. Подробней о его устройстве и работе рассказывается в другой статье.

В отличие от контактной системы бесконтактный аналог имеет транзисторный тип управления накапливания и распределения импульса.

Методика проверки

В начале необходимо проверить наличие питающего напряжения на выводах коммутатора (причем не только вольтметром, но и при помощи нагрузки). Убедиться в наличии правильного входного сигнала на коммутатор (осциллограмма). Выходной сигнал с коммутатора проверяется автомобильным осциллографом или обычной ам лампочкой. Если сигнал возрастает от 0 до питающего напряжения, то лампочка подсоединяется между «+» и сигнальным выводом (отсоединить от катушки зажигания). Лампочка должна мигать при вращении двигателя стартером.

Необходимо помнить, что коммутаторы, используемые с датчиками генераторного типа нельзя использовать в системах с датчиком Холла и наоборот.

Установка момента зажигания

Необходимость в проверке и установке момента зажигания возникает при появлении признаков работы двигателя на слишком раннем или позднем зажигании и когда прерыватель-распределитель снимали с двигателя (например, для ремонта или замены).

Крепление прерывателя-распределителя на двигателе

Крепление прерывателя-распределителя на двигателе:

1 — корпус прерывателя-распределителя; 2 — винт крепления нижней пластины октан-корректора и корпуса прерывателя к двигателю; 3 — корпус привода; 4 — держатель привода; 5 — гайка крепления держателя; 6 — блок цилиндров; 7 и 8 — нижняя и верхняя пластины октан-корректора; 9 — винт, стягивающий пластины; 10 — трубка вакуумного регулятора опережения зажигания.

Чтобы установить зажигание, если прерыватель-распределитель снят с двигателя, необходимо выполнить следующее:

проверить и, если надо, отрегулировать зазор между контактами прерывателя;
поставить стрелку (или риску) октан-корректора на нулевое (среднее) деление шкалы и в этом положении затянуть гайку винта (болта) 9, скрепляющего пластины октан-корректора;
вывернуть из первого цилиндра свечу зажигания, закрыть отверстие для свечи пальцем или бумажной пробкой и провертывать коленчатый вал пусковой рукояткой до начала такта сжатия, определяемого по выходу из цилиндра воздуха. При снятой крышке головки цилиндров, когда можно наблюдать за положением клапанов, удобно определять начало такта сжатия в первом цилиндре по закрытию впускного клапана этого цилиндра, после чего нужно провернуть коленчатый вал на пол-оборота;
продолжая медленно вращать коленчатый вал, установить поршень первого цилиндра в положение, соответствующее предусмотренному инструкцией моменту зажигания рабочей смеси. Определяют этот момент на двигателях, пользуясь приспособлениями, указанными в таблице;
повертывая валик прерывателя-распределителя, направить ротор в сторону гнезда бокового контакта крышки распределителя, предназначенного для провода от свечи первого цилиндра, и при этом положении валика вставить корпус прерывателя-распределителя в гнездо блока (головки) цилиндров или корпуса привода таким образом, чтобы штуцер вакуумного регулятора опережения зажигания был направлен к трубке 10, соединяющей его с карбюратором;
ввернуть, не затягивая до отказа, винт (болт) 2 крепления корпуса прерывателя-распределителя на двигателе (у автомобиля ГАЗ-53А винт 2 нужно затянуть, а гайку 5 крепления держателя 4 привода прерывателя-распределителя ослабить);
присоединить контрольную лампу (можно использовать переносную лампу из комплекта инструмента и принадлежностей водителя) одним проводом к массе, а другим к зажиму 20 низкого напряжения прерывателя (смотрите рисунок );
включить зажигание и медленно поворачивать корпус прерывателя-распределителя по направлению вращения ротора (у автомобилей ГАЗ-53А, ГАЗ-51А, ЗИЛ-130 — по движению часовой стрелки, у автомобилей «Москвич-412» — против движения часовой стрелки) до смыкания контактов прерывателя (при этом контрольная лампа погаснет), а затем в противоположном направлении до начала их размыкания (в момент размыкания лампа загорится). Зафиксировать это положение корпуса прерывателя-распределителя; затянув винт (болт) 2 его крепления на двигателе (у автомобиля ГАЗ-53А гайку 5), и присоединить трубку к штуцеру вакуумного регулятора;
поставить крышку распределителя и проверить правильность присоединения к ней проводов высокого напряжения, начиная с провода, соединенного со свечой первого цилиндра; следующие по ходу вращения ротора провода должны идти к свечам остальных цилиндров в соответствии с порядком работы цилиндров двигателя;
проверить установку зажигания на ходу автомобиля при прогретом двигателе и скорости движения 30 — 40 км/ч. После резкого нажатия педали управления дросселями карбюратора в цилиндрах должны появиться быстро исчезающие детонационные стуки. При полном отсутствии стуков надо, пользуясь октан-корректором, увеличить, а если детонация будет сильной — уменьшить угол опережения зажигания на 0,03 — 0,05 рад (2 — 3°), после чего повторить проверку и, если требуется, еще раз уточнить установку зажигания.

В случае необходимости проверки установки зажигания, когда прерыватель-распределитель не снимали с двигателя (после зачистки контактов, при переходе на бензин с другим октановым числом и т. п.), следует отрегулировать зазор между контактами прерывателя и выполнить операции, указанные в пункте 10.

Основная информация о бесконтактной системе зажигания

ВведениеНазначение, устройство, принцип работы тормозной системы ваз 2112 Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

Датчик сигналов;
Источник питания;
Распределитель;
Катушка;
Транзисторный коммутатор;
Проводки с высоким напряжением;
Переключатель;
Главный регулятор опережения;
Свечи;
Вакуумный регулятор опережения.

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

Простой процесс установления;
Простота регулирования;
Надежное и точное функционирование;
Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
Открутите и снимите катушку;

При помощи ключа на 13 открутите гаечку замка распределителя;
Снимите распределитель, только не потеряйте прокладку;
Закрепите коммутатор и прикрутите черный проводок на массу;
Установите и закрепите катушку на кузове;
Подключите нужные проводки к клеммам;
Установите распределитель, но не закручивайте гайку замка до конца;
Подсоедините проводки коммутатора к распределителю;
Проверьте расположение бегунка и распределителя;
Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
Процесс установления завершен, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
Выставите угол опережения.
Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

Основные элементы:

источник питания (аккумуляторная батарея и автомобильный генератор);
накопитель энергии;
выключатель зажигания;
блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
свечи зажигания;
высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

аккумуляция электрической энергии;
трансформация (преобразование) энергии;
разделение по свечам зажигания энергии;
образование искры;
разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания. В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя. Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

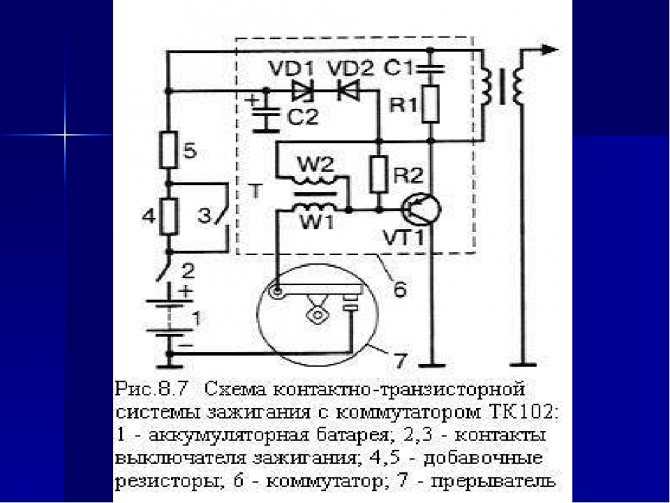

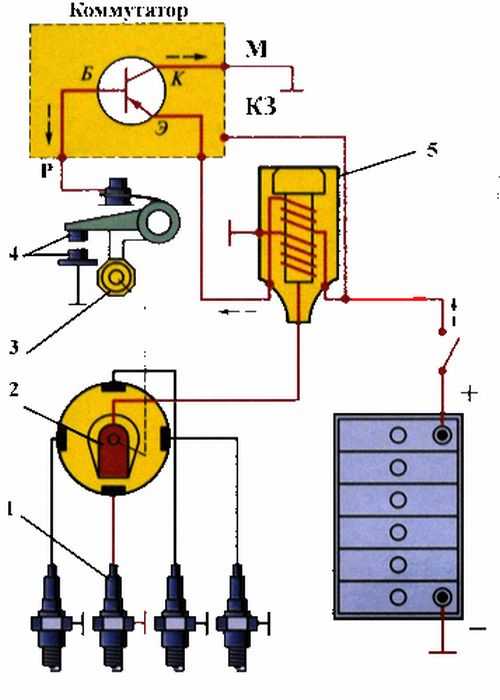

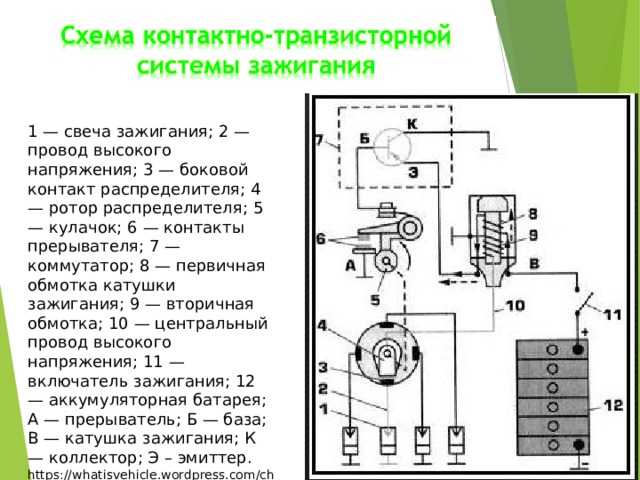

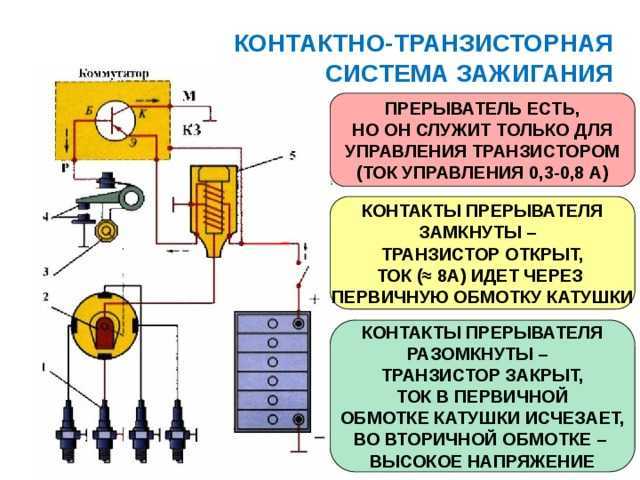

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Ремонт электронных систем зажигания

Любая неисправность сильно будет влиять на работоспособность машины, поэтому её необходимо устранить в кратчайшие сроки. Для этого можно воспользоваться услугами профессионалов либо попытаться выполнить его самостоятельно. В первую очередь необходимо проверить состояние свечей. В среднем свечи заменяются в БСЗ каждые 18 — 20 тысяч километров пробега независимо от их состояния. Если замена выпадает на зимний период, а свечи визуально в рабочем состоянии, то их можно отложить и использовать в весенне-осенний период.

Изношенные свечи, которые имеют изолятор светлого серо-коричневого оттенка свидетельствуют о том, что детали совместимы с данным типом двигателя, а мотор работает исправно и стабильно. Нагар чёрного цвета свидетельствует о том, что свечи не подходят для данного движка либо топливная смесь переобогащена горючим. Выгорание электродов указывает на проблему в работе ДВС.

Неправильная работа может быть вызвана некачественным топливом, неверными пропорциями рабочей смеси, некорректной установкой системы зажигания.

Если не запускается движок, то возможны следующие причины поломки:

Электрический ток не поступает на контакты прерывания из-за того, что они загрязнились, окислились либо пригорели.
На контактах появились деформации.
Обрыв проводов либо их замыкание на массу.
Поломка выключателя зажигания из-за чего не происходит замыкание контактов цепи.
Выход из строя конденсатора вследствие замыкания.
Обрыв в катушке зажигания. Дефект проявляется преимущественно в нарушении целостности первичной обмотки. В некоторых случаях причиной может стать повреждение вторичной обмотки.
Утечка электрического тока в роторе распределителя. Данный процесс возможен при попадании во внутрь влаги либо образовании нагара на внутренней стороне крышки.
Не поступает питание на свечи. Помимо повреждения целостности проводов причиной такой неисправности может стать неправильная посадка свечей в гнёздах, их замасление либо окислении наконечников.

Все эти причины решаются переборкой системы зажигания и переустановкой некоторых деталей. Иногда может потребоваться регулировка работы движка, которую лучше произвести в специализированном автосервисе.

Другим признаком неисправности может стать неустойчивая работа движка либо остановка его работы на холостом ходе. Причиной такой неисправности чаще всего становится:

преждевременное зажигание в цилиндрах, что не позволяет полноценно работать мотору;
увеличенное расстояние между электродами свечей;
послабление пружины грузиков в регуляторе, который отвечает за контроль за опережением зажигания.

В основном причины данных поломок кроются в неправильной регулировке. Повторная настройка или корректировка положения позволит за короткий срок забыть о проблеме. Все манипуляции удобно проводить самостоятельно, но необходимо заранее подготовить ветошь, так как чаще всего в процессе работы сильно пачкаются руки.

Если в работе двигателя наблюдаются сбои при различной частоте вращения, то причинами такой неисправности со стороны бесконтактной системы зажигания могут стать:

повреждения проводов, послабление их креплений, окислительные процессы на наконечниках;
повреждение контактов прерывателя: сгорание, окисление, загрязнение, сдвиги;
нарушение работоспособности конденсатора;
ослабление пружинки уголька, её надлом либо износ;
подгорание контактов в роторе;
проблемы со свечами.

Если вариант со свечами исключён, то лучше обратиться в автоцентр для проведения комплексной диагностики всего авто и выявления причин нестабильной работы ДВС.

Ещё одной характерной неисправностью, которая появляется из-за неправильной работы зажигания, выступает невозможность развить полную скорость. В таком случае причинами могут выступать:

неправильный монтаж момента зажигания;
чрезмерный износ втулки в прерывателе;
заедание грузиков либо послабление их пружин в регуляторе опережения зажигания.

Если нет уверенности, что ремонт будет проведён качественно, то стоит обратиться в центры, которые специализируются на данных устройствах. Опытные мастера не только восстановят работоспособность авто, но и могут дать несколько советов, которые существенно улучшат качество поездок, а также продлят срок службы деталей.

Схема устройства контактной системы батарейного зажигания:

Виды, устройство и принцип работы системы зажигания а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.
