Как самостоятельно заменить генератор на ваз 2107

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

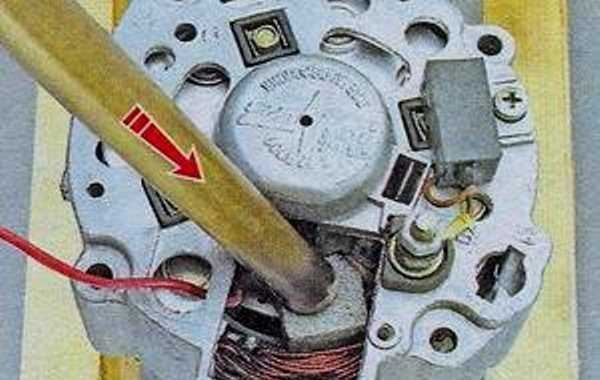

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

• Убираем крышку, достаем дистанционную втулку;
• Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
• Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Внимание: Если гайки не откручиваются, то необходимо спилить расклепанные концы болтов. При сборке устанавливаем новые болты, затягиваем их концы, затем керном расклепываем

Вынимаем крепежные болты и шайбы, крепящие подшипник;

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

• Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
• Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

• Вынимаем болты, и вытаскиваем статор из крышки;
• Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

• Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
• Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

• очищаем все детали от пыли, грязи
• продуваем воздухом с помощью компрессора.
• металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Как устранить неисправности генератора седьмой модели ВАЗ?

Устранение неполадок в работе устройства подразумевает снятие и разборку агрегата для выявления вышедших из строя составляющих.

Как разобрать и отремонтировать узел:

1. Для начала надо выкрутить гайку, с помощью которой крепится шкив. При откручивании необходимо поддерживать роторный механизм, в противном случае возможно его проворачивание.
2. Когда гайка будет откручена, шкив убирается в сторону, затем извлекается крыльчатка вместе со шпонкой с шайбами. Когда шкив будет демонтирован, нужно также отсоединить реле регуляторного устройства. Для выполнения этих действий надо выкрутить винты крепления и отсоединить колодку с проводами. Затем сам регулятор напряжения можно будет извлечь с механизмом щеток.
3. Когда регулятор будет демонтирован, необходимо открутить гайки, с помощью которых крепится крышка агрегата. Саму крышку после этого можно будет убрать, затем нужно извлечь втулку.
4. На следующем этапе нужно будет произвести диагностику работоспособности подшипникового устройства. Попробуйте покрутить подшипник, не извлекая его. Если вы заметили, что во время прокручивания образуется зазор, то механизм необходимо будет заменить, для снятия следует открутить устройство гаечным ключом на 8.
5. После этого нужно будет снять роторный механизм из места монтажа. На практике сделать это не так просто, особенно, если под рукой нет вспомогательных инструментов. Так что вам необходимо будет взять два бруска небольших размеров и закрепить их у края задней крышки. При помощи выколотки, которая должна быть изготовлена из мягкого металла, роторный механизм выбивается из места установки. Если при выбивании вы случайно повредили крышку, то для ее восстановления можно попробовать обработать точильным камнем.
6. Затем проверяется задний подшипник, для его так же, как и передний, нужно покрутить. При наличии зазоров подшипник подлежит замене. Также подшипник надо менять, если его состояние в целом неудовлетворительное. Для демонтажа устройства желательно использовать съемник.
7. Далее, надо будет снять диодный мост, для демонтажа данного устройства потребуется открутить гайки, которые крепят его блок и выводы на обмотке. Сделав это, можно вытащить болты, которые фиксируют статорный механизм, затем диодный мост можно снять. Теперь можно проверить целостность обмотки — если диагностика показала наличие повреждений на ней, например, обрыв провода, то можно попытаться перемотать обмотку. Но, как правило, перемотка не помогает, поэтому обмотку, вероятнее всего, придется менять.
8. Теперь надо будет открутить еще одну гайку, а затем мост можно без проблем демонтировать. Если диоды перегорели, то мост надо менять на новый.
9. На завершающем этапе выкручивается винт, который крепит конденсатор, само устройство после этого извлекается и при необходимости меняется.

Фотогалерея «Ремонт своими руками»

1. Сдвиньте шкив и другие компоненты.

2. Открутите гайки и снимите подшипник.

3. Выбейте роторный механизм из посадочного места.

4. Извлеките диодный мост и замените.

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещинкы либо надрывы полотна, стершиеся зубца и неровные края. Если вы проигнорируете настолько плачевное состояние очень принципиального элемента, это аукнется для вас перегревом и закипанием движка, самостоятельная работа аккума, что приведет к его скорейшей разрядке.

При сильной изношенности ремень подает и шумовые признаки обладателю – начинает свистеть, в особенности при малых оборотах. Очередной предпосылкой свистящего ремня возможно окажется попадание воды на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некие ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук теряется. Слабенькая натяжка выражается свистом, но в таком случае довольно легко перетянуть.

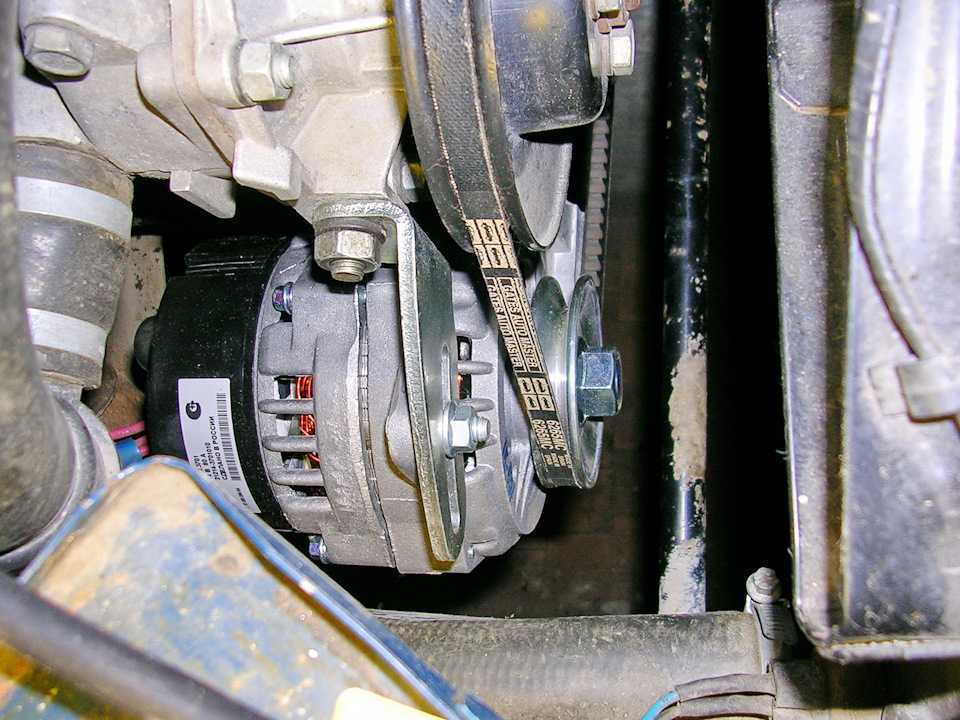

как снять генератор

с автомобиляВаз традиционного модельного ряда.

Подробнее: 2107

.html Подписывайтесь!

Ремонт генератора

Генератор ВАЗ 2107 представляет собой довольно сложный узел, ремонт которого предполагает частичную либо полную разборку, но предварительно устройство нужно снять с автомобиля. Для работы потребуются следующие инструменты:

• ключи на 17 и 19;
• головки на 10, 17 и 19;
• трещоточные рукоятки и вороток;
• удлинитель с карданным шарниром.

Демонтаж генератора

Работу по снятию генератора проводим в таком порядке:

1. Снимаем минусовую клемму с АКБ и отсоединяем все провода, идущие от генератора.

Видео: демонтаж генератора на «классике»

Разборка

Для разборки узла нужны такие инструменты:

• накидной или рожковый ключ на 19;
• трещотка с удлинителем;
• головки на 8 и 10;
• молоток.

Последовательность действий по разборке такова:

1. Отворачиваем 4 гайки, которыми крепится задняя часть корпуса.

Если диодный мост нуждается в замене, то выполняем описанную последовательность действий, после чего устанавливаем новую деталь и производим сборку узла в обратном порядке.

Прежде чем приступать к замене подшипников генератора, нужно знать, какова их размерность и возможна ли установка аналогов. Кроме этого, стоит учесть, что такие подшипники конструктивно могут быть открытыми, закрытыми с одной стороны стальной шайбой и закрытыми с обеих сторон резиновыми уплотнителями, которые препятствуют попаданию пыли и утечке смазки.

Инструкция.

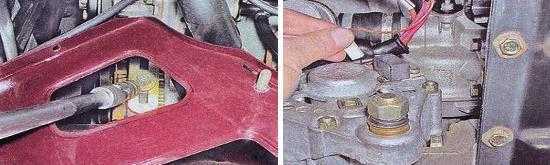

1. Снимите всю защиту картера: грязезащитную, а также, так называемую, «лыжу», – предварительно задув все болты и гайки крепления WD-шкой.

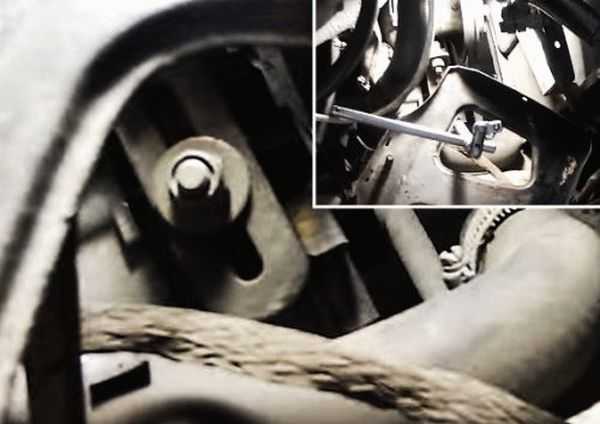

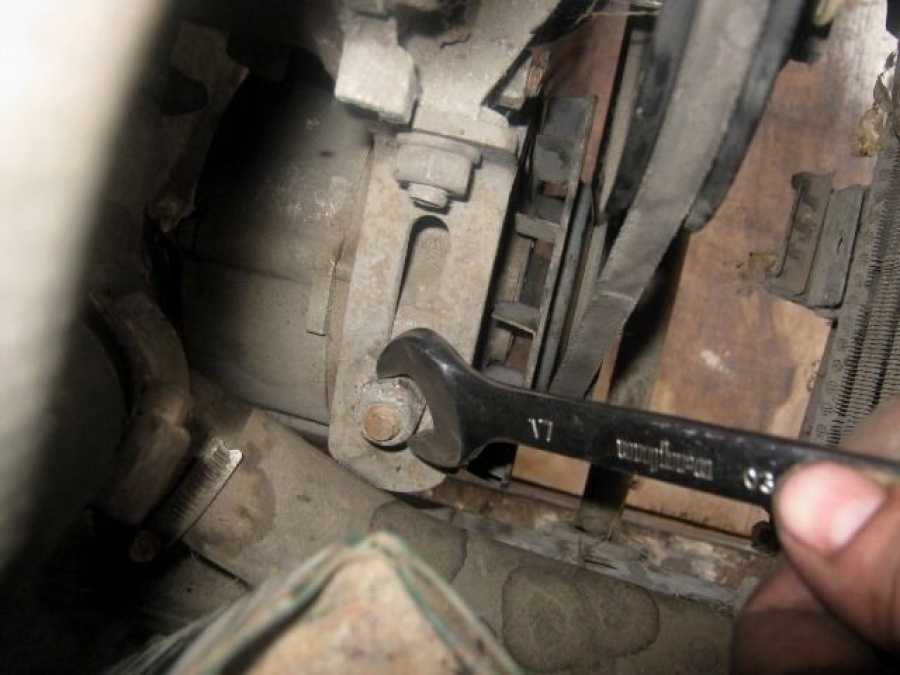

1. Открутите гайку нижнего крепления генератора. Если с этим возникнут проблемы, опять же сбрызните ее WD-шкой, немного подождите и попробуйте снова.

1. Переместитесь из-под днища автомобиля в его подкапотное пространство, снимите аккумулятор и, используя вороток и головку на 17, отпустите гайку натяжителя ремня генератора.

1. Снова спуститесь под машину и сдвиньте генератор в сторону двигателя.

1. Снимите со шкива генератора ремень и осмотрите его на целостность.

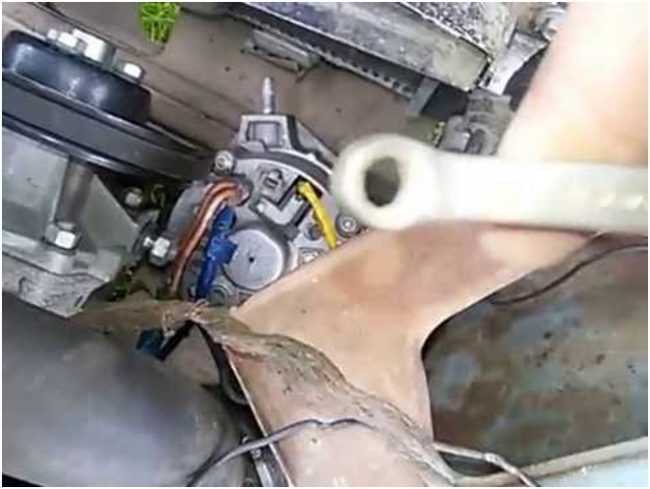

1. Открутите и снимите все клеммы, «фишки» и пр. провода, подсоединенные к генератору.

1. Сбрызните болт крепления генератора смазкой типа WD-40. Чтобы не испортить резьбу, накрутите на него гайку и постукивая по ней молотком, выбейте этот болт из его посадочного места. Затем открутите гайку и с помощью упора любого удобного подручного инструмента (монтировки, ключа, железной отвертки или др.) в его шляпку и молотка осуществите окончательное его выбивание. Генератор при этом рекомендуется придерживать второй рукой, дабы он случайно не выпал.

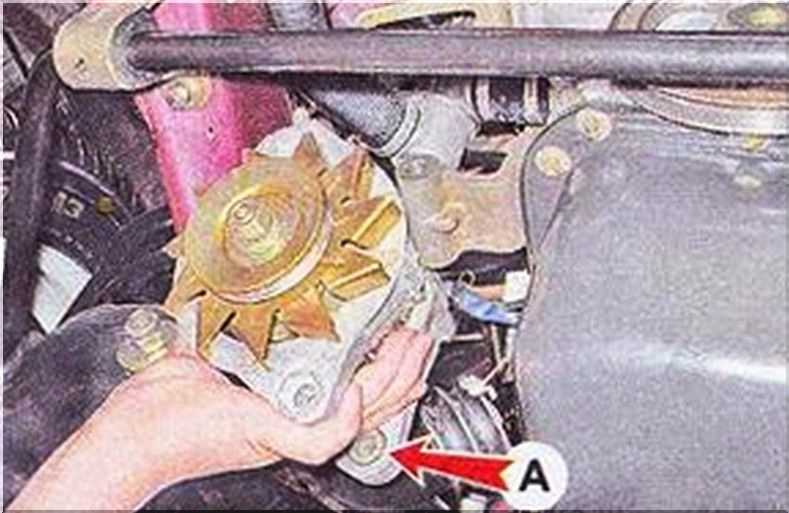

2. Когда болт будет снят, аккуратными раскачивающими и поворотными движениями выньте генератор.

Для справки: перед тем, как снять генератор на ВАЗ 2107, машину следует загнать на яму или эстакаду. Так проводить демонтажные работы будет гораздо удобнее.

Возможные неисправности: признаки и причины

Почем генератор не дает зарядку и не заряжает аккумулятор, какое напряжение должен выдавать узел, как возбудить и как прозвонить устройство, как осуществляется разбор, сборка и доработка агрегата?

Для начала рассмотрим основные причины неисправности, по которым устройство в ВАЗ 2107 карбюратор или инжектор не работает:

1. Износ щеток регулятора напряжения (таблетки), эта проблема является одной из самых распространенных и часто встречаемых в отечественных семерках. Эти устройства относятся к категории расходных материалов, поэтому рано или поздно они в любом случае будут изнашиваться. Поскольку регулятор напряжения отвечает за выравнивание этого параметра, при его поломке в электрической сети может случиться перезаряд. При большей зарядке все устройства будут работать нестабильно, но определить это удается не всегда. К примеру, если вы включите оптику, то увидите, что свет фар становится то более тусклым, то более ярким.
2. Перегорание обмоток внутри устройства. Ремонт в данном случае будет заключаться в замене вышедших из строя компонентов, но не всегда обмотки удается перемотать.
3. Произошло повреждение корпуса агрегата, в частности, имеются в виду механические повреждения. Из-за этого в устройство может попадать влага, которая разрушит установленные внутри компоненты.
4. Износ подшипниковых элементов. При износе подшипников работа агрегата будет сопровождаться повышенным шумом или скрипом. В некоторых случаях проблему можно решить путем добавления смазки в подшипниковые устройства, но помогает это далеко не всегда.
5. Сломался диодный мост.
6. Механическое повреждение или износ шкива. Восстановить работоспособность шкива путем демонтажа и ремонта не получится, устройство подлежит замене.
7. Также причина может заключаться в обрыве приводного ремня. Со временем ремешок имеет свойство изнашиваться, в результате чего его интенсивная эксплуатация может привести к обрыву.

Ремонт генератора ВАЗ 2101 своими руками

Отремонтировать генератор ВАЗ 2101 своими руками довольно просто. Все работы можно разделить на пять этапов:

1. Демонтаж генератора с автомобиля.
2. Разборка генератора.
3. Дефектовка.
4. Замена износившихся и неисправных элементов на новые.
5. Сборка генератора.

Первый этап: демонтаж генератора

Для демонтажа генератора ВАЗ 2101 потребуются:

• рожковые ключи на 10, 17 и 19;
• монтажная лопатка.

Перед началом демонтажа генератора необходимо отсоединить минусовой провод от аккумулятора

Для снятия генератора потребуется выполнить следующие действия:

1. Снять с автомобиля правое переднее колесо.
2. Надёжно зафиксировать автомобиль на домкрате и дополнительных опорах.
3. Подлезть под машину с правой стороны и найти корпус генератора.
4. Ослабить, но не выкручивать до конца фиксирующую гайку корпуса.
5. Ослабить, но не выкручивать до конца гайку на шпильке кронштейна.
6. Для ослабления клиновидного ремня слегка сдвинуть корпус генератора.
7. Отсоединить идущий к генератору провод питания.
8. Отсоединить все провода и контактные соединения.
9. Снять фиксирующие гайки, потянуть генератор на себя и снять его со шпилек.

Видео: демонтаж генератора ВАЗ 2101

Второй этап: разборка генератора

Снятый генератор следует протереть мягкой тканью, очистив от основного слоя грязи. Для разборки устройства понадобятся:

• рожковый и накидной ключи на 19;
• удлинитель;
• головки на 8 и 10;
• молоток.

Разобрать генератор ВАЗ 2101 довольно просто

Сама разборка осуществляется в следующем порядке:

1. Откручиваются четыре гайки на задней крышке генератора.
2. Откручиваются гайки крепления шкива на корпусе.
3. Снимается шкив.
4. Корпус разделяется на две части (в одной останется статор, в другой — ротор).
5. Из части со статором удаляется обмотка.
6. Из части с ротором вытаскиватся вал с подшипниками.

Дальнейшая разборка предполагает выпрессовку подшипников.

Видео: разборка генератора ВАЗ 2101

Третий этап: дефектовка генератора

На этапе дефектовки выявляют и устраняют неисправности отдельных элементов генератора. При этом часть работ можно выполнить и на стадии разборки

Особое внимание следует уделить:

• следам износа на поверхностях деталей;
• появлению нагара на проводах и контактах;
• наличию грязи и рабочих жидкостей внутри корпуса генератора;
• трещинам, зазубринам и другим механическим повреждениям деталей.

Все повреждённые и изношенные элементы обязательно меняются на новые.

При дефектовке не нужно обращать внимание на корпус генератора: после нескольких лет службы он может иметь неприглядный вид, но при этом хорошо защищать внутренности устройства

Четвёртый этап: ремонт генератора

Сложность ремонта генератора Г-221 заключается в том, что для него трудно найти запчасти. Если подшипники ещё можно приобрести в интернете, то подобрать подходящую обмотку или выпрямитель будет очень нелегко.

Видео: ремонт генератора ВАЗ 2101

Поэтому список ситуаций для ремонта генератора ВАЗ 2101 сильно ограничен. Так, при заклинивании подшипников или износе щёток элементы для замены можно легко найти в автомагазинах.

Как самостоятельно заменить диодный мост на ВАЗ 2107

Для того, чтобы поменять диодный мост (подкову), требуется открутить три винта, удерживающие обмотки статора. Перед принятием решения о замене диодного моста, лучше с помощью мультиметра прозвонить диоды. В случае, когда один из диодов пробит (сопротивление близко к нулю), лучше поменять подкову целиком на новую. Самостоятельный ремонт диодного моста возможен при наличии соответствующих диодов, но не неэффективен, так как цена на него невысока.

Если обмотки статора почернели, то это значит, что в процессе эксплуатации они сильно перегревались и требуется замена статора.

Далее подключаются клеммы проводов к аккумуляторной батарее в последовательности: положительная, затем отрицательная.

По окончании монтажных работ производится пробный запуск двигателя и измерение параметров заряда АКБ. В случае соответствия параметров ремонт считается выполненным. Полная замена генератора ВАЗ 2107 проводится только при значительном повреждении его или по желанию при отсутствии запчастей. Цена нового генератора находится в пределах от 3.000 до 5.000 рублей.

Диодный мост или выпрямитель – одна из деталей ВАЗ 2107, замена которой требует практически полной разборки генератора. Как правило, выход из строя генератора, точнее одного из его элементов, в первую очередь определяется пропаданием зарядки аккумуляторной батареи.

Прежде чем приступить к ремонту, нужно снять генератор с двигателя ВАЗ 2107. Для этого понадобится два ключа – на 17 и на 19. Ключом на 17 откручиваете гайку крепления на регулировочной пластине. Тем самым вы ослабите натяжение приводного ремня, который можно свободно снять.

Здесь вам дополнительно понадобятся:

• Молоток;
• Головки на 8 и 10;
• Удлинитель для головок

Для начала разбираем корпус. Для этого откручиваем гайки, находящиеся на его задней крышке.

Чтобы разъединить обе его половины, необходимо в вертикальном положении легонько простучать молотком по одной из половинок, в месте их соединения.

В результате мы получаем две части– одну с ротором, другую со статором. Диодный мост, который нам нужно поменять, находится во второй половине, поэтому ей и займемся.

Внимательный осмотр части и диодного моста внутри позволит определить, что катушки держатся на трех гайках, которыми зажаты клеммы проводов. Здесь пригодится удлинитель, так как без него открутить гайки в глубине корпуса, фиксирующие диодный мост, практически невозможно.

Далее выполняется его замена на новый, и можно приступать к сборке. Производится она в обратной последовательности и обычно трудностей не вызывает.

Однако прежде чем приступить к сборке, рекомендуется проверить остальные детали генератора ВАЗ 2107 на предмет их работоспособности. В первую очередь это касается подшипником. Проверьте их на предмет наличия смазки и отсутствия люфта, и в случае появления малейших подозрений рекомендуется их немедленная замена. Эта несложная процедура поможет вам в дальнейшем избежать повторной разборки и сборки.

После замены диодного моста и сборки генератора, устанавливаем его на штатное место. Не стоит полностью затягивать гайку крепления к кузову. Прежде оденьте ремень на шкив и натяните его в соответствии с рекомендациями завода изготовителя ВАЗ 2107. Обычно для этого используют монтировку или большую отвертку.

Как проверить генератор

Первоначальную проверку работоспособности производят, если на приборной панели загорелась контрольная лампочка зарядки АКБ во время работы двигателя. Первоначально проверяют натяжение ремня. При надавливании на среднюю часть провеса ремня большим пальцем с усилием, смещение ремня должно быть в пределах от 1,0 до 1,5 сантиметра. При большем смещении ремень может проскальзывать и динамо не обеспечит необходимый ток заряда. Слишком сильное натяжение ремня (менее 0,5 см), приводит к преждевременному износу подшипников. Если ремень сильно изношен, его следует заменить.

Далее на заведенном двигателе с помощью мультиметра измеряют напряжение на аккумуляторной батарее. Щупы мультиметра подключают к клеммам АКБ. Напряжение должно быть в пределах от 13,5 до 14,5 Вольт. На слабом аккумуляторе напряжение может повышаться до 15 Вольт, но не более. Если напряжение находится вне этих пределов, то необходим ремонт. Перед принятием данного решения следует проконтролировать напряжения, поступающие на клеммы генератора.

На клемму, к которой приходит толстый провод постоянно подается +12 Вольт с аккумуляторной батареи. На разъем тонкого провода поступает положительное напряжение при включенном зажигании. Если напряжения не соответствуют корректным значениям, следует проверить схему его подключения.

Лада 2106 классикаツ › Бортжурнал › Как проверить генератор мультиметром

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора.2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста.3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя.4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора. Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться. При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Ремень генератора ВАЗ 2107

Ремень генератора имеет артикул 21070-1308020-00 или 21010-1308020-00. Ремень марки 21070-1308020-00 имеет зубчатую форму, а ремень марки 21010-1308020-00 имеет клиновидную форму.

Размер ремня генератора марки 21070-1308020-00

Ремень генератора ВАЗ 2107 марки 21070-1308020-00 имеет следующие размеры:

• Длина — 944 мм
• Ширина — 10,7 мм
• Толщина — 8 мм

Размер ремня генератора марки 21010-1308020-00

Ремень генератора ВАЗ 2107 марки 21010-1308020-00 имеет следующие размеры:

• Длина — 944 мм
• Ширина — 8,5 мм
• Толщина — 8,8 мм

Крепление генератора ВАЗ 2107 инжектор

Детали крепежа:

1. — гравер 10 (00001-0011983-73);
2. — Гайка М10х1,25 (00001-0021647-21);
3. — планка (21214-3701635-00);
4. — гайка (21100-3701686-00, 21120-1001294-00);
5. — Болт М8х25 (00001-0060436-21);
6. — болт (21100-3701376-00);
7. — генератор ваз 2107 инжектор (21214-3701010-00, 21214-3701010-01);
8. — втулка (21214-3701638-00);
9. — Болт М10х1,25х20 (00001-0059705-21);
10. — кронштейн (21214-3701650-00)
11. — Болт М10х1,25х35 (00001-0059709-21)

Крепление генератора 2107 карбюратор

Детали крепления: 1 — шайба 10 пружинная коническая (00001-0011983-73); 2 — Гайка М10х1,25 (00001-0021647-11); 3 — Гайка М10х1,25 самоконтрящаяся (00001-0025745-11); 4 — шайба (21010-3701490-00); 5 — планка (21010-3701635-00); 6 — генератор ваз 2107 карбюратор (21080-3701010-00, 21080-3701010-01, 21080-3701010-05); 7 — Болт М12х1,25х120 (00001-0055418-21); 8 — Шпилька М10х1,25х20 (00001-0035461-21); 9 — шайба 12 (00001-0005200-01); 10 — гравер (00001-0005170-70); 11 — Гайка М12х1,25 (00001-0061015-11); 12 — Болт М10х1,25х20 (00001-0059705-21); 13 — кронштейн (21050-3701630-00); 14 — Болт М10х1,25х40 (00001-0013070-21)

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом. Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта. Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе 30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора

При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.
