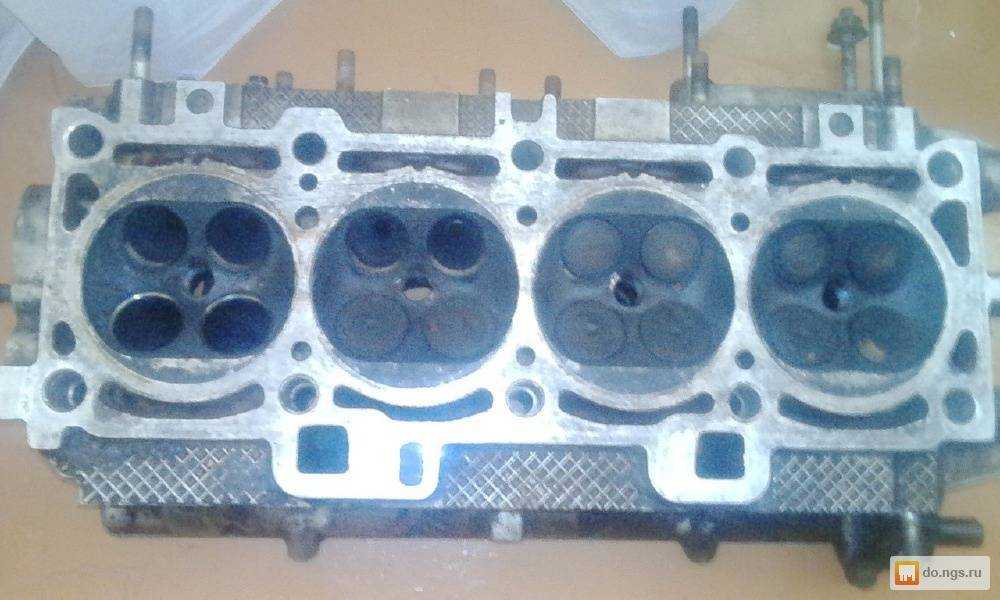

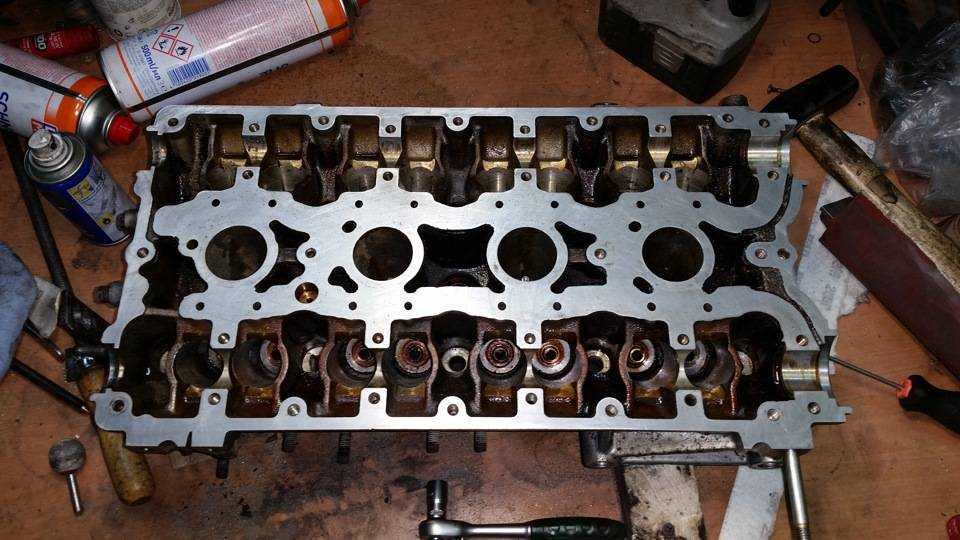

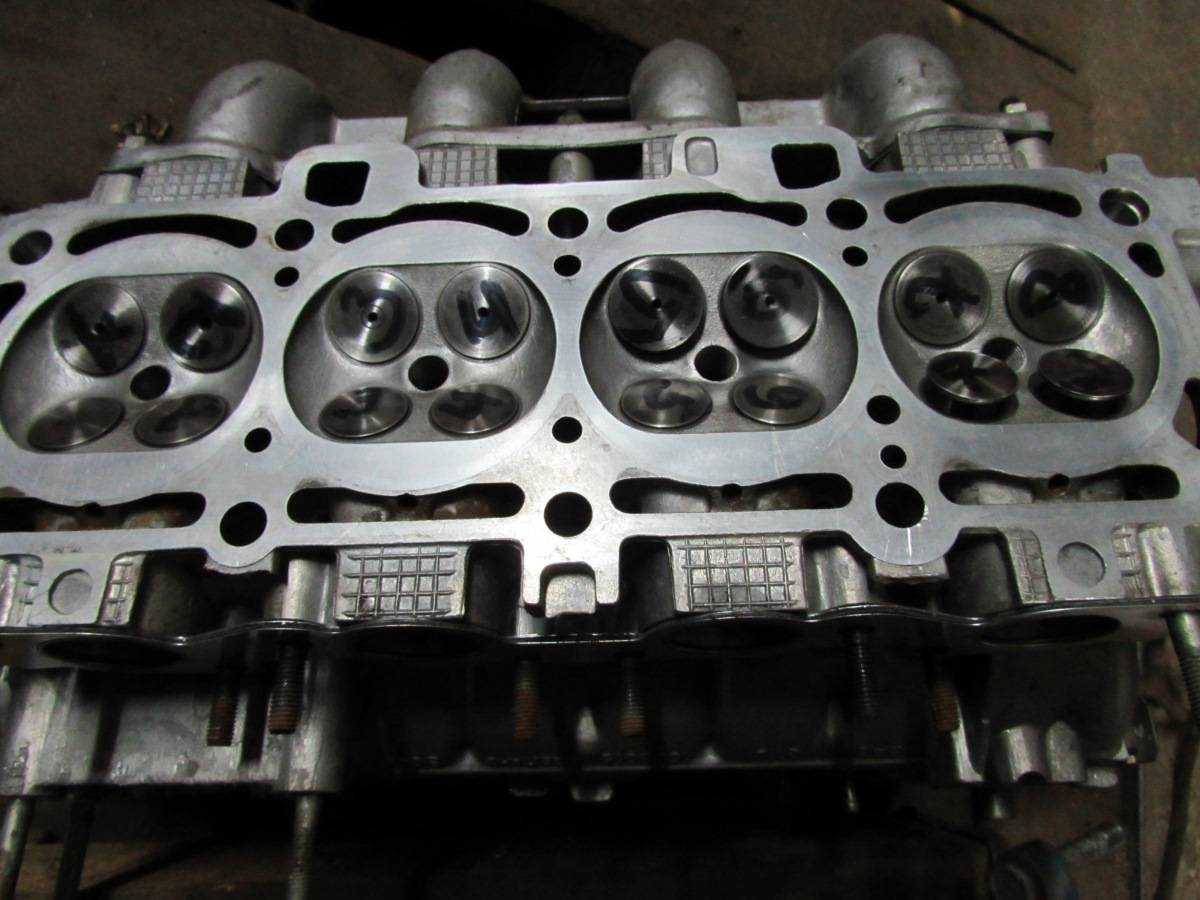

Снятие гбц (головка блока цилиндров) на ваз-2112 16 клапанов своими руками

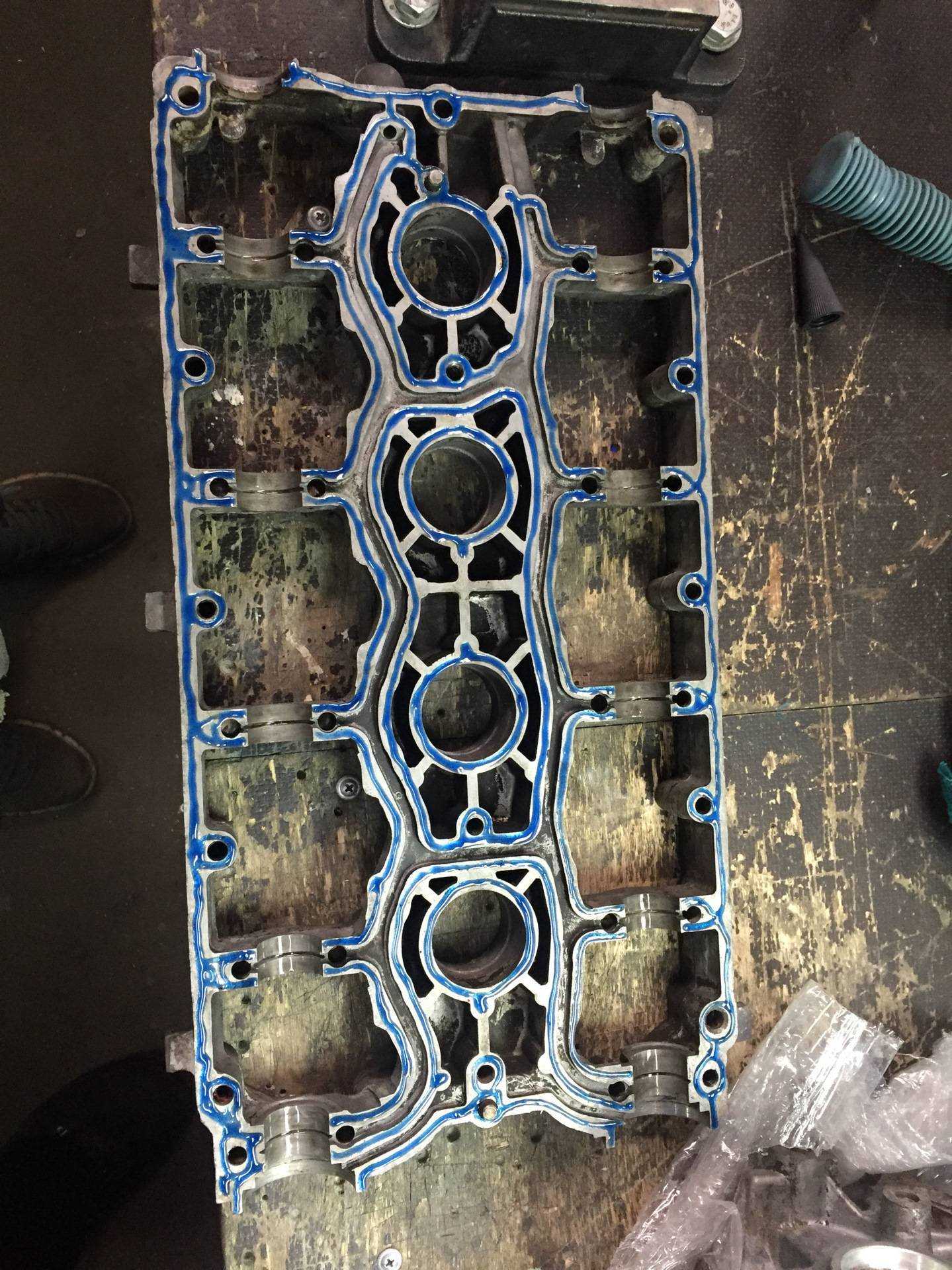

Что такое ГБЦ

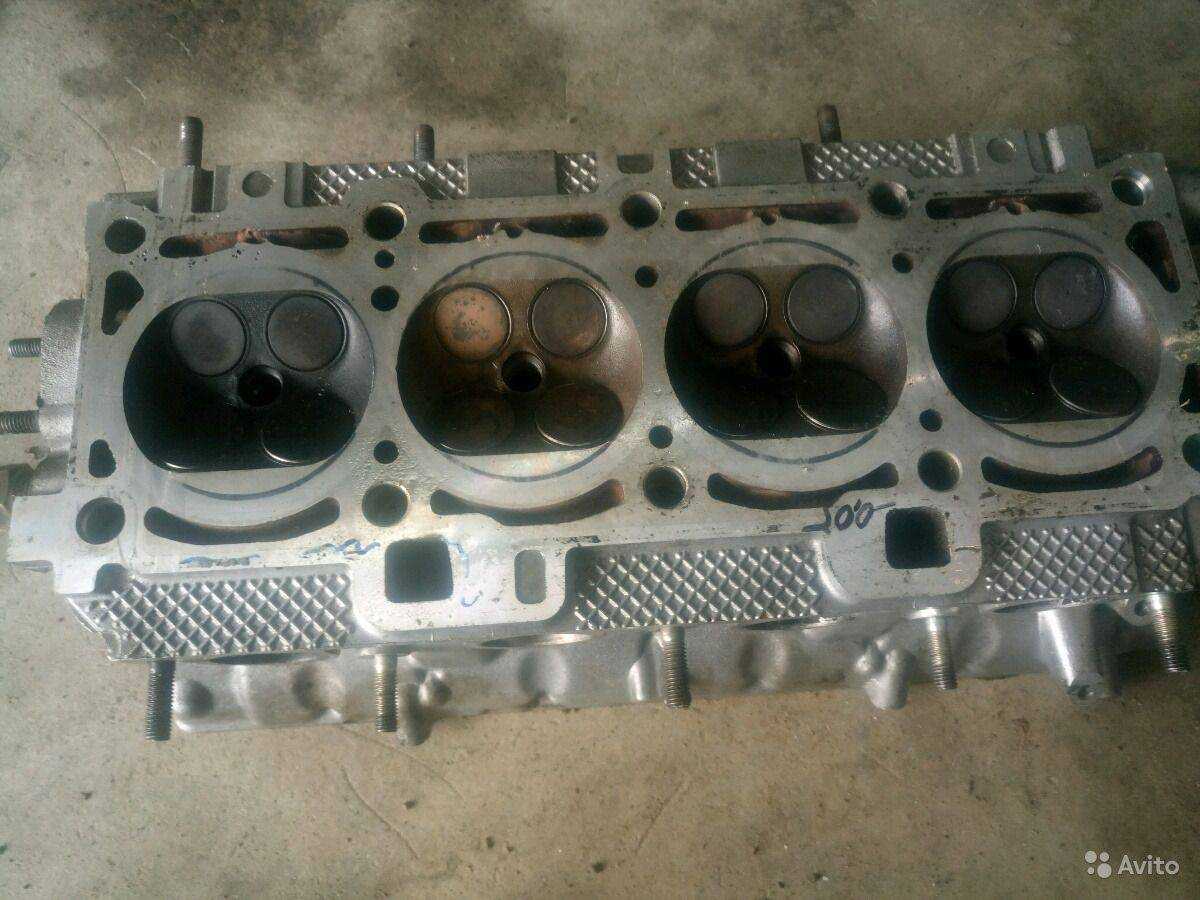

На двигатель автомобиля могут воздействовать самые разнообразные внешние агрессивные факторы как механического, так и химического действия. Чтобы этого не допустить, блок цилиндров закрывается специальной крышкой. Она чаще всего изготовлена из чугуна или алюминиевого специального сплава и имеет очень сложную форму. После процесса литья эта пластина подвергается специальному процессу, который искусственно состаривает ее для снятия напряжения с внешней стороны. ГБЦ имеет достаточно сложную техническую конструкцию и состоит из множества мелких деталей:

• крышки, которая обеспечивает защитные функции от механического загрязнения, в крышке есть небольшое отверстие, через которое следует наливать масло;
• прокладки, с помощью которой крышка крепится к блоку, уплотняя место крепления;
• специальных камер, предназначенных для сгорания поступающего топлива;
• разнообразных отверстий для свечей и форсунок.

В различных ситуациях неправильной эксплуатации автомобиля или при несвоевременном техническом обслуживании в блоке цилиндров могут возникать поломки, требующие длительного и дорогостоящего ремонта. При самостоятельном обслуживании своего автомобиля особого внимания заслуживает процесс затяжки креплений, так как при недожатии или перезакручивании можно с легкостью испортить прокладку ГБЦ.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

• браком при производстве ГБЦ;
• высокой нагрузкой на узел;
• некорректным либо недостаточным техническом обслуживании;
• некачественной смазкой внутренних компонентов устройства;
• отсутствием защиты от замерзания либо коррозии в контуре хладагента.

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

2.1k

Как правильно проверить уровень масла в двигателе

13.1k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

При установке головки цилиндров соблюдать следующие указания:

• Поставить новые прокладки. Они различны как для двигателей так и для головок цилиндров. Прокладка левой головки цилиндров со стороны цепного привода имеет 3 отверстия, а прокладка правой головки цилиндров — 2.
• Болты крепления головки цилиндров длиной 165 мм одновременно служат и для крепления корпусов подшипников распределительного вала.

Установить головку цилиндров (предварительно одев выпускной трубопровод на шпильки крепления) на два установочных штифта на блоке цилиндров.
Смазать резьбу болтов крепления головки цилиндров и завернуть болты. При замене болтов проверить соответствие их длины.
Затянуть болты крепления головки цилиндров в соответствии с порядком затяжки, показанном на рисунке, при помощи ключа 116 589 001 300. Первоначальный момент затяжки 30 Нм.
Новые болты затянуть моментом 50 Нм.
Окончательную затяжку болтов крепления головки цилиндров произвести через 10 мин моментом 50 Нм.
Дальнейшие работы выполнять в обратной снятию последовательности. Установить выпускной трубопровод и полностью закрепить

Установить звездочку вместе с цепью привода на распределительный вал, обратив внимание на совпадение меток на звездочке и цепи. Затянуть болт крепления звездочки моментом 100 Нм

удерживая распределительный вал от проворачивания.

В автомобилях с регулируемой подвеской колес предварительно установить детали крепления гидросистемы подвески.

Особенности снятия ГБЦ

Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.

Профессиональные услуги по снятию ГБЦ

Вполне возможно, что с такой проблемой, как ремонт ГБЦ, владелец грузового авто никогда не столкнется. Тем не менее, если неприятность все же произошла, не рекомендуется выполнять ремонт механизма кустарными методами.

Наличие современного оборудования и высококачественных расходных материалов спасут автозапчасть, которую неопытные мастера отправят в утиль.

Наш автосервис, расположенный в городе Санкт-Петербурге, предоставляет квалифицированные услуги разной специфики для грузовых автомобилей.

Наши преимущества:

• индивидуальный подход;

• высокий сервис обслуживания;

• предоставление гарантии;

• гибкое ценообразование.

Использование передовых технологий, наличие большого опыта и профессионализма дают нам возможность выполнять ремонт любой сложности оперативно и качественно.

Проверка блока в домашних условиях

Увы, в условиях даже хорошо оборудованного гаража очень трудно проверить блок цилиндров. Чтобы дать точное заключение, необходимо выполнить опрессовку. В блоке глушат все отверстия охлаждающей системы. Далее деталь помещают в емкость с теплой жидкостью. Герметичность проверяют путем подачи воздуха под давлением в канал рубашки охлаждения.

Можно проверить ровность привалочной плоскости с помощью специальной линейки и щупов. На глаз определять наличие деформации не стоит – допуски измеряются в сотых долях миллиметра.

Цилиндры дефектуют с помощью нутромера. Это измерительный прибор для точного измерения диаметров отверстий. Измерять нужно в середине хода поршня, в начале хода, в местах перекладки поршня в нижнюю мертвую точку и в верхнюю мертвую точку.

Особенности и нюансы процедуры

Если установлено, что ГБЦ нуждается в ремонте, деталь нужно снимать. Главное требование при выполнении ремонтных работ – осуществление процедуры в соответствии с инструкцией, поскольку для каждого мотора предусмотрен индивидуальный спектр действий.

Перед демонтажными работами проверяется расположение распределительного и коленчатого вала, сопоставляются все надлежащие метки. Для отечественных моторов выполнение подобных действий необязательно, в то время как для двигателей зарубежного производства характерен довольно сложный монтаж газораспределительных фаз.

Обычно технологический процесс снятия ГБЦ подробно описан в руководстве по ремонту грузовых автомобилей. Тем не менее, имеются общие приемы, которые должен знать каждый владелец автотранспорта. Например, во время откручивания фиксирующих болтов головки сначала их нужно немного ослабить и лишь затем полностью вывернуть. Это позволит избежать коробления механизма из-за усилий разного характера.

У многих грузовых авто зарубежного производства к ГБЦ присоединены вакуумные устройства в большом количестве. Когда отсутствует схема соединений, все вакуумные магистрали отмечаются, поскольку малейшее несоответствие может повлечь за собой серьезные проблемы.

Специалисты нашего автосервиса компетентны в данных вопросах, поэтому проблем подобного рода не возникает.

Способ 1 – усадка болта

Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.

Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.

Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.

Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.

Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.

Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.

Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.

5.9.2. Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: ключи TORX T25 и T55, отвертка с плоским лезвием, пассатижи и бокорезы.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
2. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
3. Снимите полку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).
4. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
5. Разъедините фланцы дополнительного глушителя и катколлектора (см. «Замена прокладки катколлектора»).

6. Снимите воздухоподводящий рукав (см. «Снятие и установка воздушного фильтра»).	7. Снимите трубопровод системы вентиляции картера (см. «Очистка системы вентиляции картера»).

8. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
9. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
10. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
11. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

Рис. 5.3. Задняя крышка ремня привода газораспределительного механизма

12. Выверните три болта крепления задней крышки ремня привода газораспределительного механизма (рис. 5.3) и снимите ее.
13. Снимите распределительные валы (см. «Замена распределительных валов»).

14. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты.	15. Извлеките трубопровод подачи топлива из держателей на рампе и отведите трубопровод в сторону.

16. Снимите рампу электрических разъемов форсунок (см. «Снятие и установка топливной рампы»).

17. Выверните винт крепления кронштейна указателя уровня масла.	18. Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера.

19. Сжав пассатижами хомуты и сдвинув их по шлангам, отсоедините от отводящего патрубка водяной рубашки шланг радиатора…	20. …и шланг отопителя салона.

21. Сдвиньте вверх фиксатор…	22. …и отсоедините колодку жгута проводов от крышки дроссельного узла.

23. Сжав фиксаторы, отсоедините от форсунок колодки жгутов проводов.	24. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

25. Снимите впускную трубу (см. «Замена прокладки впускной трубы»).

Рис. 5.4. Порядок ослабления затяжки болтов крепления головки блока цилиндров

26. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.4, затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.

Предупреждение Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

27. Снимите головку блока цилиндров в сборе с катколлектором.

Полезный совет Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

28. Снимите с головки блока катколлектор (см. «Замена прокладки катколлектора»).
29. Очистите привалочные поверхности головки и блока.
30. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
31. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшую туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;

Рис. 5.5. Порядок затяжки болтов крепления головки блока цилиндров

– затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.5, в три этапа:
1-й этап — затяните моментом 15,0 Н·м (1,5 кгс·м);
2-й этап — затяните моментом 30,0 Н·м (3,0 кгс·м);
3-й этап — доверните на угол 90°.
32. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
33. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

• Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
• Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.

• Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением. Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.

  • Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.

  • Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

    Очистите отверстия под болты, которыми закрепляют головку в блоке.

    Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

    Установите блок с прокладкой головки на место.

    Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

    Замените другие компоненты двигателя, которые вы извлекли.

    Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал. Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

    Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством. Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

• замене и натяжении цепи ГРМ,
• замене прокладки ГБЦ,
• регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

• браком при производстве ГБЦ;
• высокой нагрузкой на узел;
• некорректным либо недостаточным техническом обслуживании;
• некачественной смазкой внутренних компонентов устройства;
• отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

1. Во-первых, нужно снять корпус воздушного фильтра
2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
3. Полностью слить охлаждающую жидкость из системы
4. Отсоединить штаны от выпускного коллектора
5. Снять трамблер, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов
6. Открутить и снять крышку клапанов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

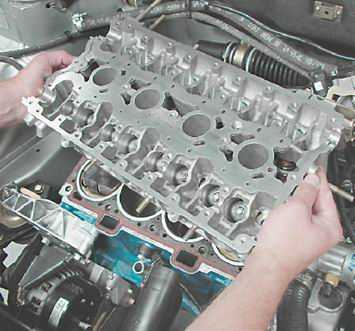

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

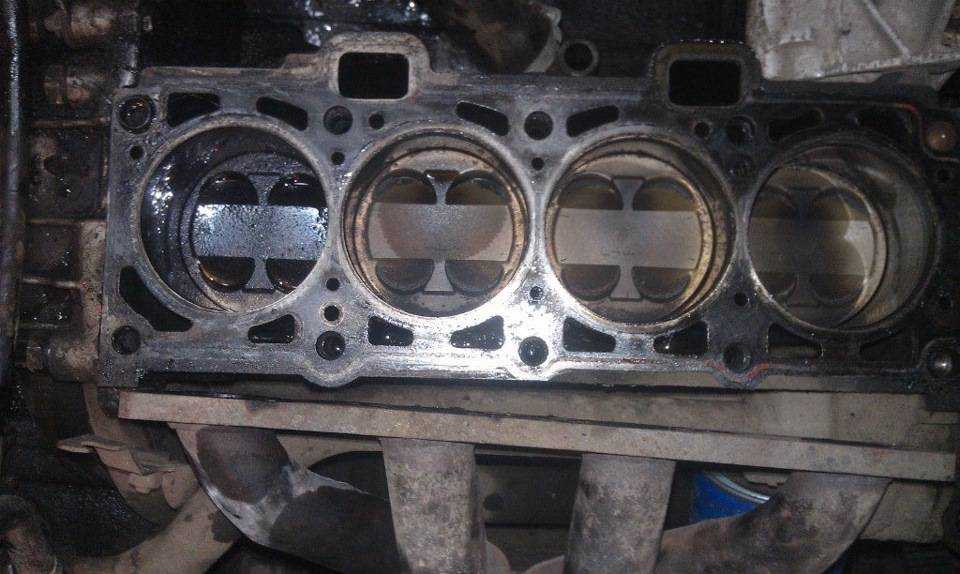

После чего нам открывается следующая картина:

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;

• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;

• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;

• отворачиваем четыре гайки крепления приемной трубы глушителя;

• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;

• откручиваем болт с гранями 13 мм крепления ГБЦ;

• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;

• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;

• откручиваем гайки распредвала (ключ на 13), снимаем вал,

• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);

• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;

• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;

• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;

• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);

• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;

• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;

• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;

• совмещение меток распредвала указаны внизу на рисунке стрелками;

• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

С этим читают

Особенности замены прокладки головки блока цилиндров

При всех существующих нюансах технологии, связанных с особенностями устройства двигателя, вида прокладки или болтов крепления, существуют общие правила. Правила, которые являются универсальными при замене прокладки ГБЦ на любом автомобиле.

Мы не станем утомлять вас подробным описанием того, какой болт, и в какую сторону крутить. Все «хитрости» замены прокладки описаны в мануале именно к вашему типу двигателя. Читайте, прежде чем приступите к ремонту.

И, самое главное, нужно постараться выполнить все требования производителя, касающиеся сборки и разборки головки блока цилиндров.

После сборки головки блока цилиндров всё навесное оборудование устанавливается на места, в соответствие с вашей схемой. После ремонта понаблюдайте более внимательно за признаками, указанными выше. Если всё в порядке, значит, замену прокладки головки блока цилиндров вы провели правильно.

Головку блока можно снять с впускной трубой и выпускным коллектором. Если головка блока снимается с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

— слить жидкость из системы охлаждения;

— снять воздушный фильтр с карбюратора;

— отсоединить шланги от термостата;

— отсоединить провод от датчика температуры охлаждающей жидкости;

— отсоединить провода от микровыключателя на карбюраторе;

— отсоединить от карбюратора тягу воздушной заслонки и тягу привода акселератора;

— отсоединить от карбюратора шланг слива топлива;

— отсоединить шланги от электромагнитного клапана ЭПХХ, установленного на щите передка;

— отсоединить вакуумный шланг усилителя тормозов от штуцера на впускной трубе;

— отсоединить отводящий шланг отопителя от штуцера на задней крышке головки блока или крана отопителя

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять наконечники с проводами со свечей зажигания и вывернуть свечи 1. Отсоединить шланг 3 от фильтра тонкой очистки топлива.

Отсоединить от карбюратора вакуумный шланг 2 вакуум-корректора распределителя зажигания.

Отсоединить шланг 3 вентиляции картера от патрубка на крышке коромысел.

Отвернуть шесть болтов 1 и снять крышку 2 коромысел вместе с прокладкой.

3. Отвернуть гайки 1 и снять ось 2 с коромыслами клапанов и стойками в сборе. Вынуть штанги 4 толкателей клапанов.

Отвернуть гайки 3 и снять головку блока 5 и прокладку головки.

При этом не рекомендуется забивать между головкой блока и блоком цилиндров отвертку или какой-либо другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку, или поверхность блока цилиндров.

4. Зафиксировать гильзы цилиндров, надев на шпильки крепления головки широкие шайбы так, чтобы они перекрывали соседние гильзы.

Затем надеть на шпильки подходящие отрезки трубок и притянуть их гайками крепления головки блока.

Разборка

1. Отвернуть гайки 1 и снять корпус 2 термостата с крышкой в сборе.

2. Отвернуть шесть гаек 1 и снять впускную трубу 2 с выпускным коллектором 3 1-го и 4-го цилиндров

3. Отвернуть гайку 1 и снять выпускной коллектор 2 2-го и 3-го цилиндров с головки блока цилиндров

4. Отвернуть болты 1 и снять крышку 2 с прокладкой с заднего торца головки блока цилиндров.

5. Пометить клапаны номером цилиндра, чтобы при сборке головки блока цилиндров установить их на свое место.

6. Установить на головку блока специальное приспособление для сжатия пружин клапанов.

Сжав пружины клапана с помощью приспособления, вынуть сухари 1 клапана. Затем, постепенно ослабляя нажим на ручку приспособления, полностью разжать пружины клапана. Снять приспособление с головки блока. Снять пружины 3 клапана с тарелкой 2 пружин.

7. Перевернуть головку блока цилиндров и вынуть клапан со стороны камеры сгорания.

8. Снять маслоотражательные колпачки 1 с направляющих втулок клапанов и опорные тарелки 2 пружин клапанов

9. Вынуть шплинты 1 и снять с оси 5 коромысел стойки 3 оси, коромысла 2 клапанов и распорную пружину 4.

Бывают случаи когда головка цилиндров плохо отделяется от блока. Обычно это случается из-за того, что происходит окисление аллюминиевой головки в месте крепления шпилек. В этом случае нужно воспользоваться или керосином или уксусной кислотой. Залить в промежуток между шпильками и корпусом и подождать некоторое время. Потом раскачкой, воспользовавшись монтажками пытаться отделять и осаживать обратно расшевелить головку. Ни в коем разе не надо загонять отвертки и другой инструмент между блоком и головкой, этим самым можно испортить головку.

Еще можно посмотреть статью по снятию головки блока цилиндров — «Замена прокладки ГБЦ»

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;
• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;
• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.
