Замена масляного насоса в рено меган 2

На горячем моторе

При падении температуры масла поднимается его вязкость. Это хорошо для эффективной работы насоса. Для получения адекватных результатов измерений лучше всего производить замеры давления на прогретом двигателе. Так как масло греется значительно медленней, чем охлаждающая жидкость, то мотору дают поработать еще немного времени после выхода на рабочие температуры.

В смазочной системе исправного мотора с исправным насосом давление должно быть в пределах 3,5-4,5 кгс на квадратный сантиметр при оборотах коленчатого вала 5600. Если значения при измерениях отличаются от номинала, тогда мотор в некоторых режимах будет испытывать недостаток смазки.

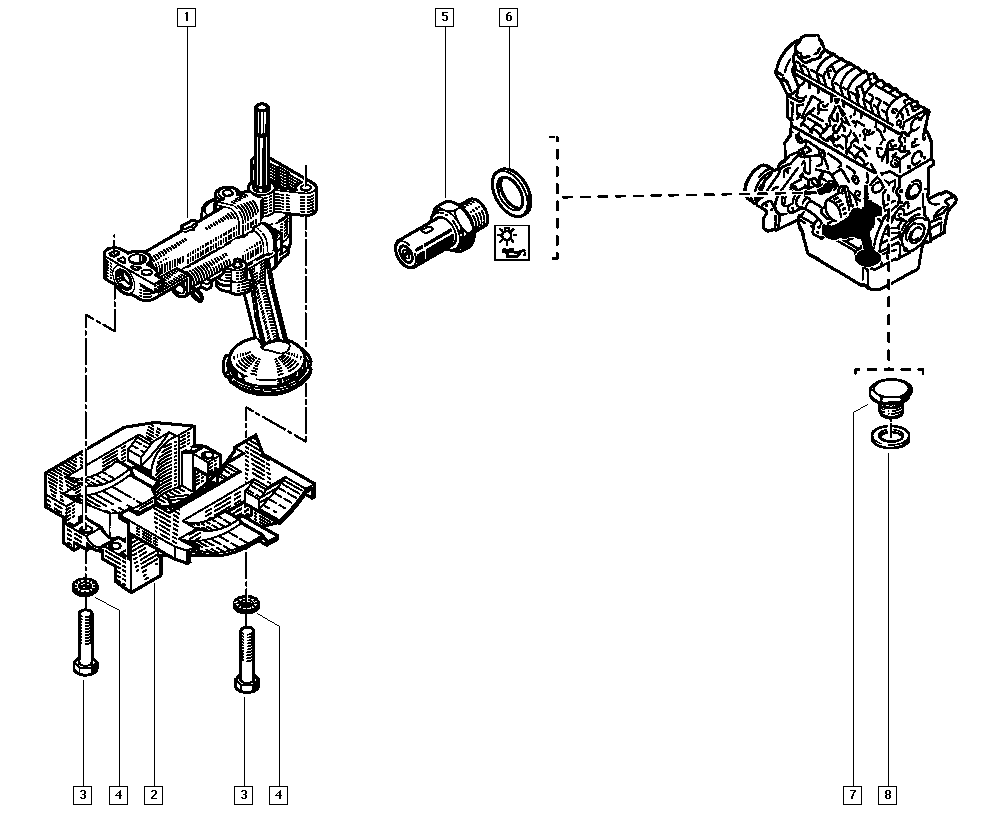

Процесс замены

Ниже представлена пошаговая инструкция, как и что делать.

1. Загоните автомобиль на яму/эстакаду.
2. Обесточьте АКБ. Лучше вообще целиком демонтировать аккумулятор.
3. Слейте моторное масло и антифриз в специально подготовленные емкости.
4. Открутите маслофильтр.
5. Снимите приводные ремни навесного оборудования ДВС.
6. Демонтируйте подушки силового агрегата вместе с кронштейном.
7. Приподнимите двигатель, используя домкрат или лебедку. Механический подъемник надо поставить под колокол сцепления.
8. Открутите и вытащите поддон. Обычно он держится на 19 болтах, которые легко выкрутить головкой или трубчатым ключом. Можно также использовать вот такое приспособление.
9. Отсоедините шкив коленвала и натяжной ролик механизма ГРМ.
10. Снимите ремень газораспределения.
11. Скрутите зубчатый шкив с обратной стороны коленвала.
12. Разберите блок цилиндров.

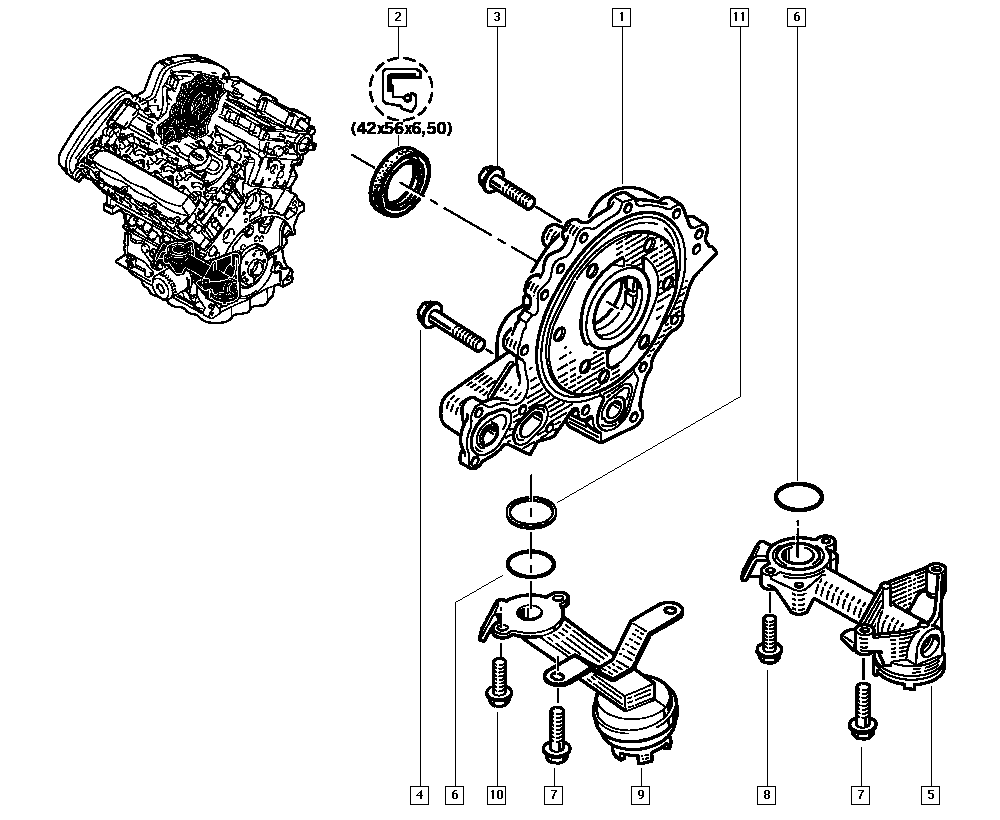

13. Снимите маслонасос и помпу.
14. Извлеките также втулку (привод масляного насоса) из блока цилиндров.

Перед тем, как установить новое устройство, рекомендуется проверить все его элементы. Возможно, что они с дефектом. Чтобы заново не пришлось разбирать автомобиль, лучше осмотреть внутренние детали заранее.

1. Обязательно исследуйте шестерни. Для этого извлеките их.
2. Промойте и продуйте воздухом из компрессора (баллончика) элементы насоса, каналы.
3. Обработайте мелкой шкуркой посадочную зону и крышку корпуса маслонасоса, чтобы устранились борозды и задиры, а деталь плотно села на место.
4. Протрите редукционный клапан небольшим количеством притирочной пасты.
5. Соберите насос.

Также крайне рекомендуется измерить промежутки между шестеренками и корпусом.

Теперь подробнее про установку.

1. Поставьте на место новую втулку привода, используя головку на 10 с удлинителем. Размер штока шестерни должен совпадать с масляным каналом в блоке цилиндров.
2. Тщательно обработайте абразивной бумагой посадочное место на БЦ.
3. Поставьте манжету.
   новаяпрокладка
4. Установите на место маслонасос.
5. Подготовьте поддон. Тщательно промойте его от грязи, отработки и скопившихся твердых частиц. Если на внутренней поверхности есть неровности, то подрихтуйте их молотком (используйте деревянный инструмент или брусок).
6. Поставьте новую прокладку, закрутите поддон на картер.
7. Отпустите домкрат, чтобы силовой агрегат сел на опоры.
8. Закрепите подушки, нанеся перед этим на фиксаторы смазку.
9. Вкрутите новый фильтр.

Остается проверить, как работает двигатель. Запустите его и дайте время прогреться. Исследуйте давление масла — если все было сделано правильно, то оно будет примерно в два раза больше, чем до замены.

Поддержание давления смазки крайне необходимо для беспроблемной работы автомобильного двигателя. При наличии удобного гаража со всем необходимым оборудованием и инструментами, процедура замены маслонасоса пройдет быстро и легко.

Источник статьи: http://vdvigatel.ru/articles/zamena-maslyanogo-nasosa-dvigatelya-svoimi-rukami/tekst-s-zagolovkom_36.html

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

• цепь бензопилы абсолютно сухая и не блестит;
• масло из масляного бака не уходит;
• цепь быстро растягивается и это происходит постоянно;
• шину пилы уводит при пилении, в сторону;
• шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.

Причина появления подтеков масла на днище бензопилы

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.

Ремонт маслонасоса своими руками

Масляный насос считается механизмом, ремонт которого может провести даже неопытный водитель. Всё дело в простоте конструкции и минимальном количестве составляющих. Для ремонта насоса потребуются:

• рожковые ключи на «10» — 2 шт.;
• линейка — 1 шт.;
• щупы — набор;
• тиски.

Для ремонта маслонасоса нужно его снять с автомобиля и разобрать. Разбирать деталь лучше всего по порядку:

1. Отсоединить патрубок подачи масла от корпуса насоса.
2. Снять три болта крепления.
3. Отсоединить редукционный клапан.
4. Извлечь пружинку из клапана.
5. Снять крышку с насоса.
6. Вытащить из корпуса главную шестерню и вал.
7. Далее извлечь вторую шестерню.

Фото: основные этапы ремонтных работ

На этом разборка маслонасоса считается завершённой. Все изъятые детали требуется промыть в бензине (керосине или обычном растворителе), насухо высушить и осмотреть. Если на детали есть трещинка или следы износа, она в обязательном порядке подлежит замене.

Следующий этап ремонтных работ заключается в регулировке зазоров:

• между осью и второй шестерёнкой зазор должен составлять не более 0,1 мм (нужно измерить линейкой), если зазор больше, то замене подлежит вторая шестерня;
• между зубцами двух шестерёнок должно быть не более 0,25 мм;
• зазор между верхней частью шестерёнок и крышкой — не более 0,2 мм;
• зазор между кожухом насоса и наружной частью любой шестерни — не более 0,25 мм.

После проверки параметров можно приступать к завершающей стадии ремонта — проверки пружинки на клапане. Нужно измерить длину пружину в свободном положении — она должна быть не более 3,8 см в длину. Если пружина сильно изношена, рекомендуется её заменить.

Ремонт

Маслонасос в некоторых случаях удается отремонтировать. Например, если засорился маслоприемник. Надо слить отработку (масло), после чего снять устройство и разобрать. Затем, используя керосин или другое альтернативное средство, тщательно очистить детали. Обязательно проверить поддон, при необходимости — очистить также его.

Ниже инструкция, как грамотно разобрать маслонасос:

• демонтировать устройство;
• промыть его полностью в керосине или бензине;
• закрепить в тисках;
• отвернуть крепежи нижней части — это касается 2-секционных насосов;
• вытащить болты, снять корпус вместе с уплотнительной манжетой;
• снять шестерню и ось, используя специальный съемник и деревянный молоток (последним надо лишь слегка постукивать, облегчая процесс демонтажа);
• вытащить редукционный клапан масляного насоса;
• спрессовать муфту и сборный вал с остальными двумя шестернями, а также промежуточной крышкой;
• теперь разобрать верхнюю часть насоса — освободить ее от прокладки, шестерни и оси;
• выпрессовать остальные шестерни, шпонки.

Люфт, вызванный износом деталей, также устраняется некоторыми мастерами. Однако это крайне трудоемкая и сложная работа. Надо разобрать маслонасос и заменить шестерни, грамотно подогнав их. Куда легче будет установить новую деталь, тем более что, цена масляного насоса составляет около 1-1,5 тыс. рублей.

Типы масляных насосов

По способу управления насосы бывают регулируемой и нерегулируемой конструкции. Нерегулируемые контролируют работу системы смазки при помощи редукционного клапана.

В регулируемых напор масляной жидкости регулируется посредством изменения продуктивности прибора. В зависимости от внутренней структуры, они делятся на насосы роторного и шестеренчатого типа.

Масляный насос шестеренчатый

Шестеренчатые насосы по принципу действия являются нерегулируемыми устройствами. По типу размещения шестерен и способу подачи масла они делятся на 2 вида:

Конструкция с наружным зацеплением состоит из корпуса, внутри которого размещаются ведомая и ведущая шестерни. Жидкость из поддона через всасывающий клапан подается в рабочую камеру устройства, откуда продавливается в фильтр и затем поступает в масляную магистраль.

Производительность механизма зависит от частоты вращения коленчатого вала. При увеличении числа оборотов выше установленного значения открывается редукционный клапан, который сбрасывает часть масла в картер двигателя. По такой схеме происходит регулирование давления смазки в системе.

Насос с внутренним сцеплением шестерен представляет собой механизм, состоящий из металлического кожуха, внутри которого вращается пара шестерен, расположенных друг над другом со смещением относительно центральной оси.

Диаметр ведомой шестерни меньше, чем у ведущей. За счет этого между ними образуется полость, внутри которой создается разряжение. Жидкость засасывается в рабочую камеру, и с помощью зубчатой передачи поднимается в масляные каналы.

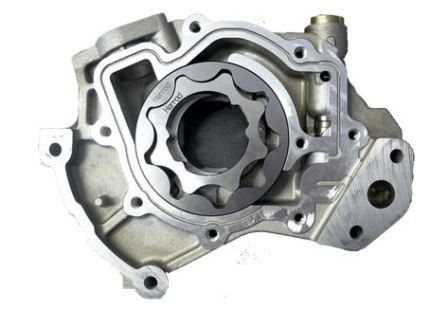

Роторный масляный насос

Устройства роторного типа по своим конструктивным особенностям можно разделить на регулируемые и нерегулируемые механизмы. Принцип действия роторного нерегулируемого насоса напоминает работу шестеренчатого устройства, только вместо шестерен здесь установлены два ротора с небольшим количеством лопаток.

Жидкость закачивается в рабочую полость, захватывается лопастями и подается к выпускному отверстию. В нужный момент срабатывает редукционный клапан и регулирует давление в каналах блока цилиндров.

Наиболее совершенным механизмом считается регулируемый вид масляного насоса, который поддерживает постоянный напор при любой скорости вращения коленчатого вала. Такое преимущество роторный насос получил за счет добавления в конструкцию подвижного статора с изменяемой пружиной.

Контроль давления осуществляется посредством изменения размера свободного пространства между ведомым и ведущим элементом путем поворота подвижного ротора.

При повышении частоты вращения двигателя снижается давление масла в системе. Регулировочная пружина расправляется и уводит за собой статор. При этом размер рабочей полости увеличивается, и пропорционально возрастает количество захватываемой жидкости, а вместе с тем повышается производительность устройства.

При понижении скорости вращения двигателя давление в системе увеличивается, пружина сжимается и переводит статор в начальное положение, производительность маслонасоса восстанавливается.

Масляный насос и масляный поддон (2С) — установка

1. Установите новую прокладку в канавку корпуса масляного насоса. Нанесите герметик (толщина слоя 2-3 мм) на участки корпуса масляного насоса, помеченные пунктирной линией на рисунке.

Примечание: около отверстий под болты слой герметика должен быть небольшим. Установка масляного насоса должна быть проведена за время, указанное в инструкции по применению герметика.

Внимание: при установке масляного насоса не повредите сальник и не уроните ведомую шестерню масляного насоса

2. Установите насос и заверните 9 болтов крепления.

Момент затяжки — 32 Нм

3. Установите регулировочную планку генератора.

Момент затяжки — 32 Нм

4. Установите маслоуспокоитель

а) Удалите остатки старого герметика; соблюдая осторожность, чтобы не допустить попадания масла на контактные поверхности блока цилиндров и маслоуспокоителя. Используя растворитель, очистите обе контактные поверхности

Используя растворитель, очистите обе контактные поверхности.

Примечание: не применяйте растворитель, который повреждает окрашенные поверхности.

б) Нанесите герметик на маслоуспокоитель, как показано на рисунке.

Примечание:

• — Наносите слой герметика толщиной 4-5 мм.
• — Сборка должна быть выполнена не позднее пяти минут после нанесения герметика. В противном случае герметик должен быть удален и затем наложен вновь.

в) Установите маслоуспокоитель, равномерно затяните болты крепления за несколько приходов.

Момент затяжки — 8 Нм

5. Установите маслоприемник с новой прокладкой.

Момент затяжки:

• гаек — 14 Нм
• болтов — 19 Нм

6. Установите масляный поддон.

а) Удалите остатки старого герметика; соблюдая осторожность, чтобы не допустить попадания масла на контактные поверхности масляного поддона и маслоуспокоителя. Используя растворитель, очистите обе контактные поверхности

Используя растворитель, очистите обе контактные поверхности.

Внимание: не применяйте растворитель, который повреждает окрашенные поверхности. б) Нанесите герметик на масляный поддон, как показано на рисунке

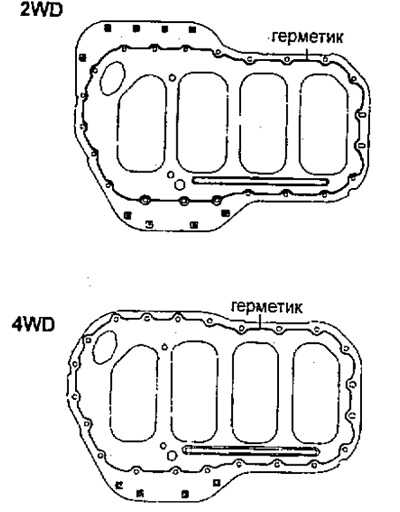

б) Нанесите герметик на масляный поддон, как показано на рисунке.

Примечание:

• — Наносите слой герметика толщиной 4-5 мм.
• — Сборка должна быть выполнена не позднее пяти минут после нанесения герметика. В противном случае герметик должен быть удален и затем наложен вновь.

в) Установите масляный поддон затянув болты и гайки крепления за несколько проходов.

Момент затяжки — 8 Нм

7. (Модель 4WD) Установите усилитель жесткости.

Момент затяжки — 38 Нм

8. (Модель 2WD) Установите кронштейны крепления приемной трубы системы выпуска.

Момент затяжки:

• задний кронштейн — 63 Нм
• передний кронштейн — 79 Нм

9. Установите зубчатый шкив коленчатого вала.

10. Установите масляный щуп.

11. Установите ремень привода ГРМ.

12. Заполните систему маслом.

13. Запустите двигатель и убедитесь в отсутствии подтекания масла.

Источник статьи: http://www.toyotaman.ru/Carina/T190/power/lubrication/maslyanyy-nasos-i-maslyanyy-poddon-2s-ustanovka

Как отремонтировать масляный насос ВАЗ 2108/2109

Торопиться с заменой маслонасоса на новый не стоит, ведь механизм можно отремонтировать своими руками. Для качественного проведения процедуры понадобится специальный инструмент:

• штангенциркуль;
• микрометр (0–25 мм);
• плоские щупы;
• металлическая линейка.

Если же такого перечня инструментов нет, то ремонтом лучше не заниматься и попросту купить новый насос.

Основными инструментами при ремонте масляного насоса являются микрометр, штангенциркуль, щупы и металлическая линейка

Как разобрать маслонасос

Демонтировав механизм с автомобиля, для проведения ремонта потребуется его разборка. Процедура предполагает выявление износившихся элементов и их последующую замену. В результате дефектовки может выясниться, что насос проще выбросить, чем отремонтировать. Поэтому такой поворот событий исключать не стоит.

Детали масляного насоса: 1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина клапана; 10 — пробка; 11 — уплотнительное кольцо масляного насоса

Разборку производим следующим образом:

1. Для разделения насоса на две части, откручиваем болты, которыми крепится крышка к корпусу, после чего убираем её в сторону.

Крышка к корпусу крепится на шести болтах, которые необходимо открутить

Масляная помпа имеет ведомую и ведущую шестерни

Чтобы демонтировать редукционный клапан, потребуется открутить пробку

Оцениваем состояние крышки и корпуса масляного насоса, проверяем на предмет трещин, задиров и т. п

Замена сальника, крышки, прокладки и других деталей насоса

Одним из элементов, который нуждается в обязательной замене, даже при отсутствии видимых повреждений, является сальник. Помимо того, что со временем резина уплотнителя грубеет, рабочая часть также изнашивается. В результате сальник может попросту пропускать масло, что приводит к появлению течи. И также обязательной замене подлежит прокладка. Стоят эти комплектующие недорого, и экономия в этом случае попросту неуместна.

При ремонтных работах с масляным насосом рекомендуется заменить также передний сальник коленвала

Более ответственная работа предстоит с проверкой корпуса, крышки и шестерён. Для начала нужно измерить зазор между шестерёнчатыми элементами и плоскостью корпуса. Для этого прикладываем металлическую линейку к плоскости корпуса и с помощью щупа производим замер между шестерней и линейкой. В этом случае зазор между ведущей шестерней должен составлять 0,12 мм, для ведомой — 0,15 мм.

При измерении зазора между плоскостью корпуса и ведущей шестернёй, показатель должен составлять 0,12 мм, между ведомой и корпусом — 0,15 мм

После этого производим замеры толщины самих шестерён: для ведущей номинальный параметр равен 7,45–7,47 мм, предельный составляет 7,42 мм. Ведомая шестерёнка имеет такую же номинальную толщину, а предельная равна 7,35 мм.

При проведении ремонтных работ с масляным насомом выполняют измерение толщины ведущей и ведомой шестерён

Затем приступаем к замерам посадочного места ведомой шестерни и толщины сегмента, который располагается между двумя шестернями механизма в корпусе. В первом случае показатель не должен быть более 75,1 мм, во втором — не менее 3,4 мм.

Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Нелишним будет также проверить возможную деформацию крышки. Для этого её укладывают на ровную поверхность и покачивают: зазор должен отсутствовать. В случае обнаружения деформации её устраняют путём шлифовки.

Внимание стоит обратить и на отверстие под редукционный клапан, диаметр которого должен составлять 12,03 мм. Пружина без нагрузки должна иметь размер 44,72 мм, под нагрузкой в 4±0,24 кг/с — 31,7 мм. В случае деформации может потребоваться шлифовка плоскости крышки масляного насоса

В случае деформации может потребоваться шлифовка плоскости крышки масляного насоса

После дефектовки производим замену износившихся деталей на новые, проводим повторно замеры, смазываем все элементы моторным маслом и устанавливаем механизм на двигатель. Перед монтажом рекомендуется выполнить чистку маслоприемника.

Видео: ремонт маслонасоса на ВАЗ 2108/2109

Замена масляной помпы на ВАЗ 2108/2109 не является сложной процедурой. Следуя пошаговой инструкции и используя стандартный набор инструментов, каждому автолюбителю по силам самостоятельно выполнить такую работу. С ремонтом маслонасоса ситуация несколько иная: для починки понадобится измерительный инструмент, позволяющий выявить и заменить проблемную деталь.

Пошаговый мануал

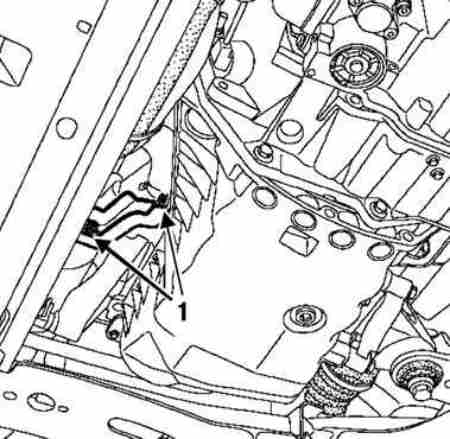

1. Все подготовительные работы позади, и от цели нас отделяет крышка картера. Что бы ее снять, для начала необходимо выкрутить 3 болта, которые крепят опору промежуточного вала к поддону картера двигателя и отвести опору в сторону. Далее необходимо вывернуть 2 нижних болта и 4 болта крепления крышки картера двигателя к картеру сцепления. Теперь на очереди 4 болта крепления поддона к крышке коленвала, и болт левой опоры поддона. И, наконец, откручиваем оставшиеся 14 болтов крепления к блоку цилиндров.
2. Теперь поддерните поддон картера с помощью плоскообразной отвертки и снимите его. Осталось выкрутить 2 болта, которые крепят масляный насос. Имейте в виду, что болты различны по размеру. Отведите немного насос от корпуса блока цилиндров и освободите его от цепи привода и снимите его. После необходимых ремонтных манипуляций установите масляный нагнетатель на место, предварительно натянув на звездочку цепь привода. Заверните болты крепления, затяните их с помощью динамометрического устройства, силой 25 Нм.
3. Порядок сборки оставшегося оборудования Рено Меган противоположный демонтажу, но имеет свои нюансы. Перед началом монтажа выньте прокладку из пазов поддона картера, а также извлеките застрявшие остатки прокладки. Очистите крышку от масла и обезжирьте её. Также очистите поверхность прилегания блока цилиндров, а в особенности – угловые места стыков блока с передней крышкой коленвала и картером сцепления.
4. Нанесите высокотемпературный герметик на углы прилегания крышки картера к задней и передней части блока цилиндров. Установите новую прокладку вместо использованной и аккуратно приложите поддон на место. Накрутите 24 болта крепления поддона не затягивая.

5. С помощью динамометрического устройства, затяните их поочередно, сначала силой 8 Нм, а по второму кругу 14 Нм. Болты к коробке передач дотяните с силой 27 Нм.


6. Привод колеса, подрамник, защиту двигателя и все остальное смонтируйте в порядке, обратном демонтажу. После полного монтажа залейте масло, установите клемму на аккумуляторную батарею, запустите двигатель и дайте ему 10 минут поработать.




Итак, работа сделана, ваш Рено Меган 2 готов к дальнейшей эксплуатации. Помните, любой автомобиль требует своевременного ТО и замены износившихся деталей и агрегатов, это поможет избежать существенных трат и сложностей с автомобилем в будущем.

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

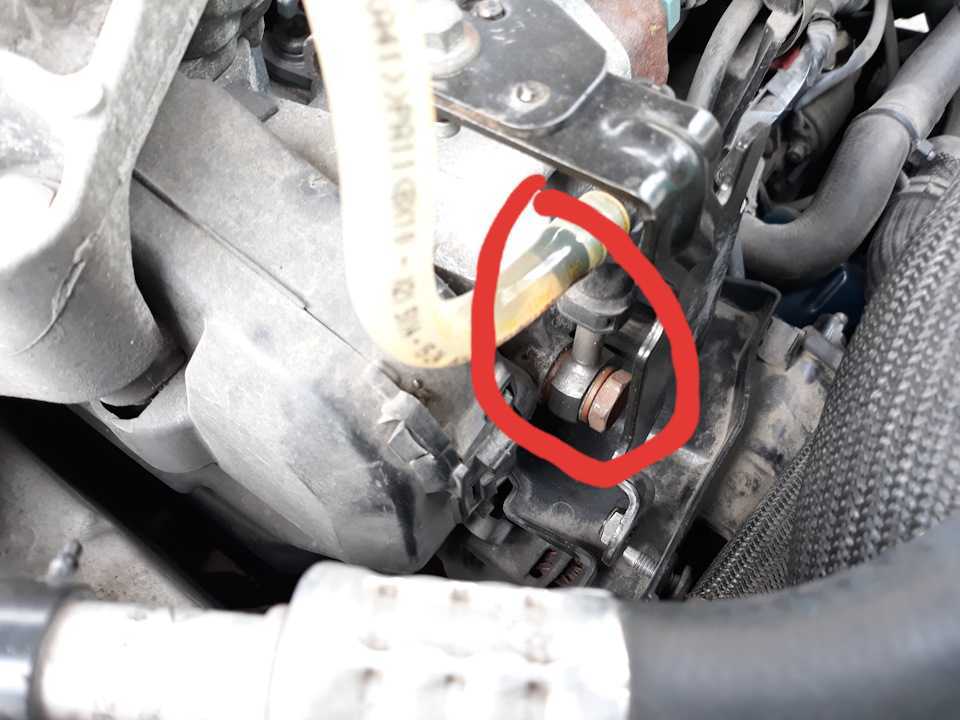

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах

Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса

Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал

Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять

Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

• ключи на 10;
• линейка;
• набор плоских щупов;
• тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

1. Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.

2. Снимите трубку, пружину и шайбу редукционного клапана.

3. Отогнув края сетки маслоприёмника, снимите её с насоса и тщательно очистите.

4. Выньте из насоса шестерни.

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

• максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
• зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
• зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
• зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
• высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью

Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать

Видео: проверка масляного насоса на износ

https://youtube.com/watch?v=ZSR-r4FF5mQ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

1. На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
2. В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Установка

Сборку производить в порядке, обратном разборке, при этом:

• надеть выступы ведущей шестерни на лыски муфты коленчатого вала;
• заменить прокладки;
• правильно установить ремень привода распределительного вала и отрегулировать его натяжение;
• отрегулировать натяжение ремней привода генератора и насоса гидроусилителя рулевого управления;
• залить масло в двигатель и проверить уровень масла.

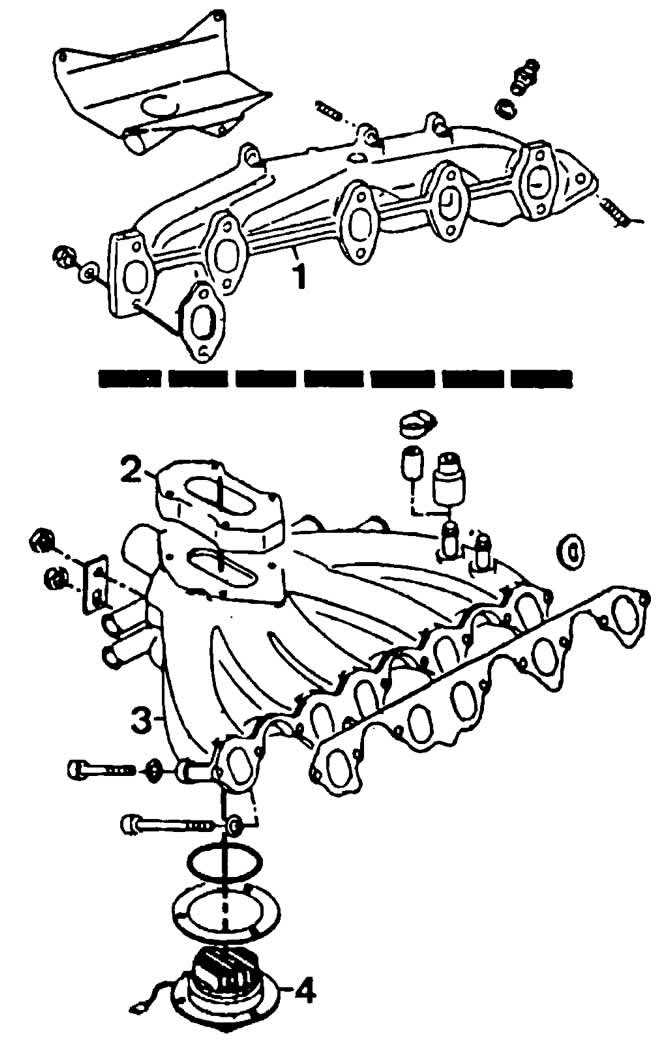

Впускной трубопровод и выпускной коллектор

Вверху: двигатель JS; внизу: двигатель WN

1 — выпускной коллектор;

2 — фланец;

3 — впускной трубопровод;

4 — электроподогреватель впускного трубопровода.

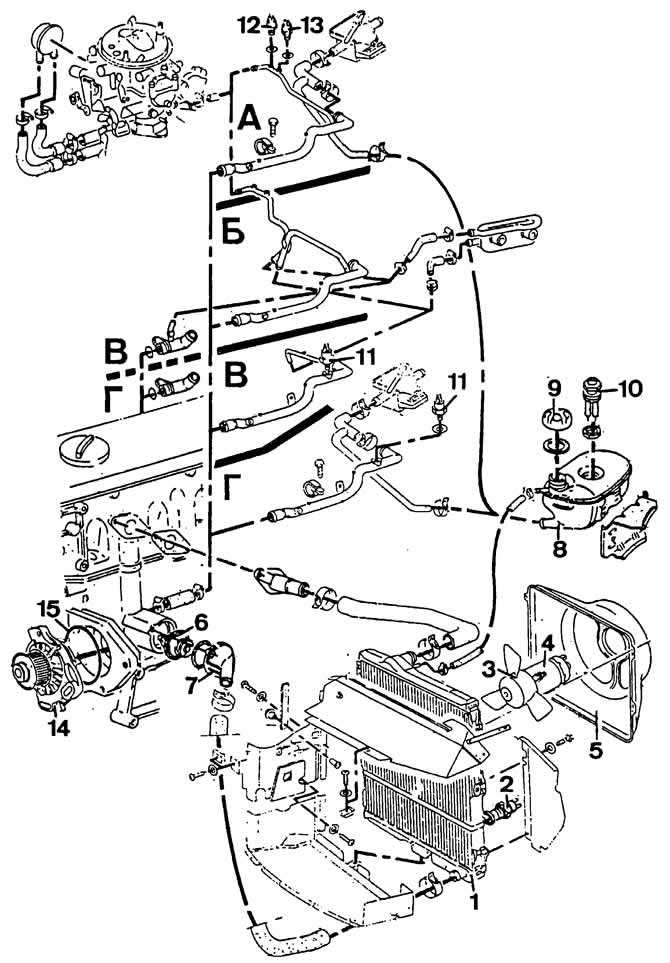

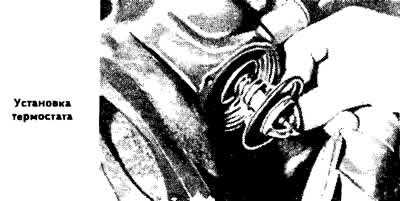

Детали системы охлаждения:

А — автомобили с двигателем WN;

Б — автомобили с двигателем WN и автоматической трансмиссией;

В — автомобили с двигателем JS;

Г — автомобили с двигателем JS и автоматической трансмиссией.

1 — радиатор;

2 — датчик включения электровентилятора;

3 — крыльчатка вентилятора;

4 — электродвигатель вентилятора;

5 — направляющий кожух электровентилятора;

6 — термостат;

7 — корпус термостата;

8 — расширительный бачок;

9 — пробка расширительного бачка;

10 — датчик уровня охлаждающей жидкости;

11, 12, 13 — датчики температуры охлаждающей жидкости;

14 — водяной насос;

15 — прокладка.

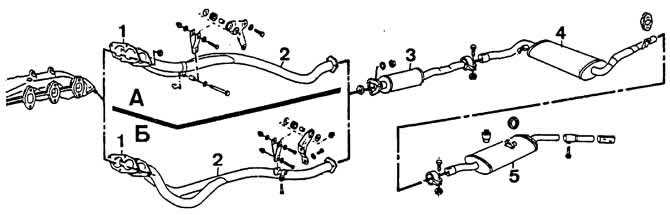

Детали системы выпуска отработавших газов:

А — автомобилей с механической КП;

Б — автомобилей с автоматической трансмиссией.

1 — прокладка;

2 — приемная труба глушителей;

3 — промежуточная труба;

4, 5 — глушители.

Технические характеристики системы охлаждения Volkswagen Passat B2, Двигатели 5-цилиндровые Топливный насос двигателя модели WN Volkswagen Passat B2, Двигатели 5-цилиндровые

Причины неисправностей масляного насоса АКПП

Масляный насос АКПП подвергается высоким механическим нагрузкам. Начало хода автомобиля, резкая смена режима поездки – все это отрицательно влияет на техническое состояние агрегата, и может вызвать поломку устройства.

Современные АКПП оснащаются аварийными датчиками, которые в нужный момент сигнализируют автовладельцу о возникновении неисправностей.

Главной причиной неисправности масляного насоса АКПП, как и насоса двигателя, является использование некондиционной смазки. Применение жидкостей, непредусмотренных заводом изготовителем, приводит к преждевременному износу деталей, появлению нагара в каналах гидросистемы, падению давления масла в коробке передач.

Вторая причина – это несоблюдение инструкций по техническому обслуживанию механизма. Отступление от сроков межсервисного интервала, а также выполнение работ не в том объеме, который предусмотрен паспортом автомобиля.

Еще одно основание для проведения ремонта масляного насоса АКПП – это неправильная эксплуатация автомобиля в зимний период. Начало движения техники без достаточного прогрева масла в коробке переключения скоростей.

Жидкость без должной вязкости не успевает создать достаточной толщины защитную пленку на поверхности трущихся деталей. В результате происходит повышенный износ элементов насоса, появляются сколы, раковины, задиры и др.

Самые частые нарушения работы масляного насоса:

• загрязнение каналов смазки;
• износ уплотнительных колец на приводном штоке насоса;
• чрезмерная выработка на внутренней поверхности корпуса прибора;
• поломка перепускного клапана;
• износ или скол зубьев ведомой или ведущей шестерни.

Признаками таких неисправностей может быть ухудшение набора скорости, ощутимые сложности при включении отдельных передач, появление в работе коробки посторонних шумов, тон и сила звучания которых может меняться при увеличении оборотов вращения двигателя.
