Трансмиссия ВАЗ

Передача крутящего момента от коробки передач к главной передаче осуществляется карданной передачей, которая дает возможность передавать крутящий момент под постоянно изменяющимся углом (вследствие эластичной подвески заднего моста).

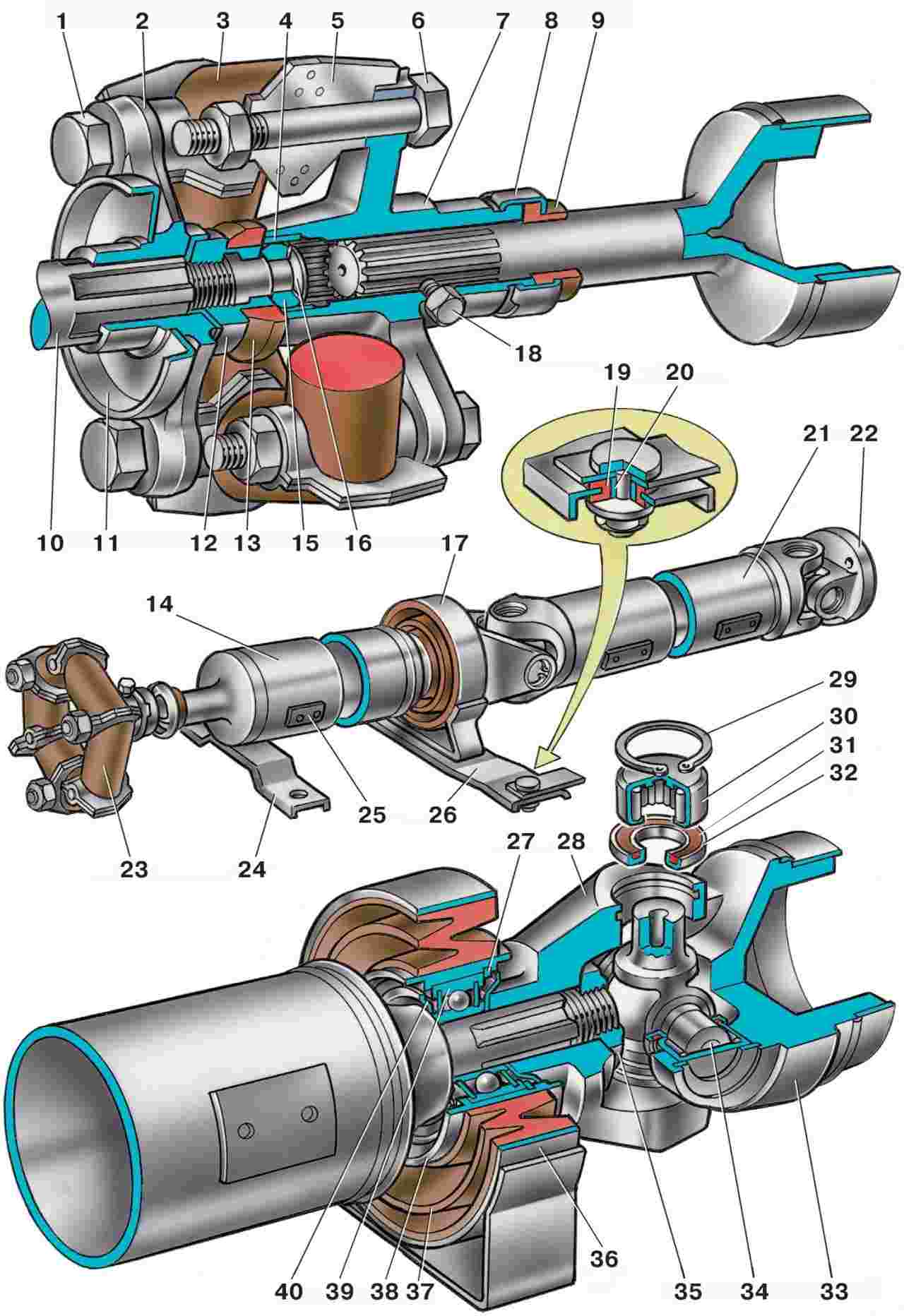

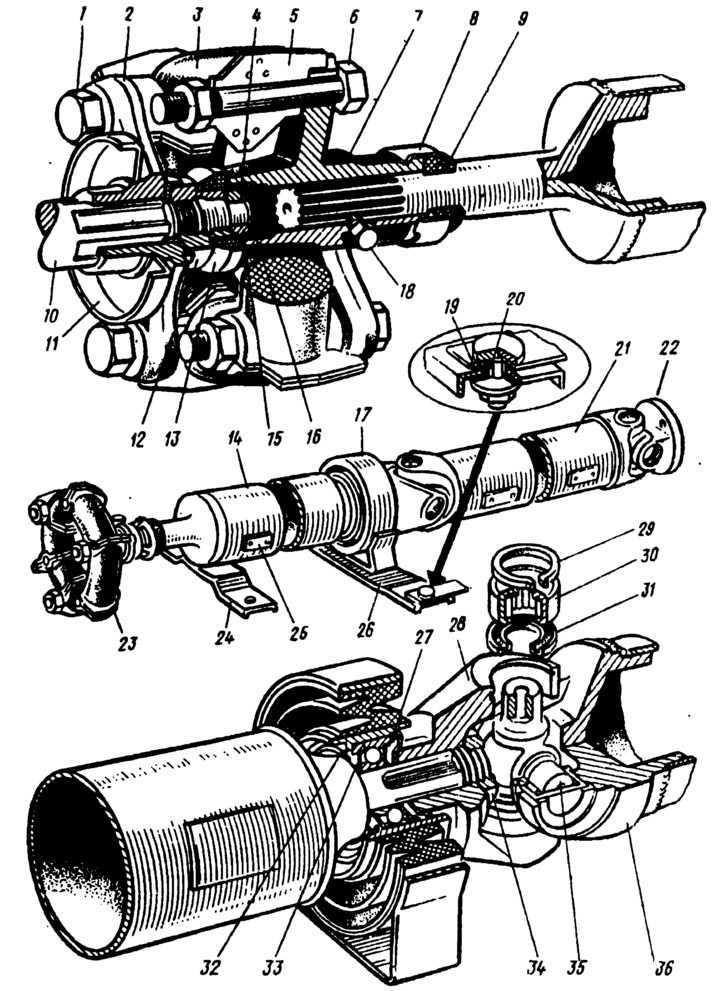

Карданная передача состоит из переднего 14 и заднего 21 карданных валов, промежуточной опоры 17, эластичной муфты 23 и двух карданных шарниров. Задний шарнир через вилку 22 соединяется с фланцем ведущей шестерни главной передачи.

Передний карданный вал. Изготовлен из тонкостенной стальной трубы, к обоим концам которой приварены шлицевые наконечники. На шлицах переднего наконечника расположен фланец 7, который через резиновую эластичную муфту соединяется с фланцем 2 вторичного вала 10 коробки передач болтами 6. Соосность соединяемых валов обеспечивают центрирующее кольцо 15, напрессованное на конец вторичного вала коробки передач, и центрирующая втулка 4, запрессованная во фланец 7. Кольцо 15 фиксируется на валу стопорным кольцом 16.

Шлицевое соединение смазывается через отверстие, закрываемое пробкой 18. Смазывающий материал удерживается резиновым сальником 9, который помещен в стальной обойме 8, а с другой стороны — уплотнителем 13, надетым на гайку 12. Задний шлицевый наконечник вала 14 опирается на шариковый подшипник 33 промежуточной опоры. На шлицах наконечника гайкой 34 закреплена вилка 28 промежуточного карданного шарнира.

Задний карданный вал. Изготовлен из тонкостенной трубы, по концам которой приварены вилки карданных шарниров.

Промежуточная опора. Поглощает вибрации карданной передачи. Она состоит из кронштейна, закрепленного на поперечине 26 болтами с гайками. Поперечина в свою очередь крепится гайками на болтах, приваренных к кузову. На болты крепления поперечины устанавливаются стальные распорные втулки 20 и резиновые изолирующие втулки 19, поджимаемые шайбами. В кронштейне расположена резиновая подушка, которая привулканизирована к поверхностям кронштейна и корпуса подшипника.

В корпусе подшипника расположен радиальный шариковый подшипник 33 с уплотнителями, который фиксируется в корпусе стопорным кольцом 27. Пылеотражатели 32, установленные с обеих сторон подшипника, защищают подшипник от грязи.

В подшипник во время сборки закладывается смазывающий материал Литол-24 и при эксплуатации не пополняется.

Эластичная муфта. Поглощает шум и вибрации карданной передачи. Она выполнена из шести резиновых элементов 3, между которыми размещены металлические вкладыши 5 с отверстиями для болтов 1 и 6. На вкладышах имеется шесть выступов, из которых три заходят в пазы фланца вторичного вала коробки передач, а остальные — в пазы фланца эластичной муфты. Этим обеспечивается центрирование эластичной муфты на фланцах.

Карданный шарнир. Состоит из двух закрепленных на валах вилок 28 и 36 и крестовины 35, которая соединяет вилки между собой. На полые шины крестовины надеты корпуса игольчатых подшипников 30. Подшипник крестовины уплотнен сальником, расположенным в металлической обойме 31. Игольчатые подшипники в сборе фиксируются в отверстиях вилок стопорными кольцами 29, которые по толщине делятся на пять размеров. Каждому размеру кольца соответствует определенный цвет: 1,62 — желтый; 1,59 — черный; 1,56 — синий; 1,53 — темно-коричневый; 1,50 — неокрашенное. Подбором стопорного кольца той или иной толщины обеспечивается осевой зазор крестовины в пределах 0,01-0,04 мм.

С 1988 г. на части автомобилей, а в дальнейшем на все автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальники крестовины и более резким переходом трубы переднего карданного вала в шлицевый наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников 2 радиально-торцового уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать новые крестовины (ВАЗ-2105) в вилки старых карданных валов (ВАЗ 2103-06) нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборочно-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

В начало страницы

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

https://youtube.com/watch?v=yViVuF1_nt4

Неисправности рассматриваемого механизма бывают следующие:

выход из строя крестовин;
разрушение подвесного подшипника;
нарушение конфигурации(дисбаланс) вала;
поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Что такое полуоси Ваз 2107, и как их заменить

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием. Работы по демонтажу кардана осуществляются в следующем порядке:

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал.

Добро пожаловать! Проверка кардана – по другому такую проверку принято называть «Дефектовка деталей карданной передачи», где слово «Дефектовка» означает определение причины неисправности какого-либо оборудования.

Примечание! Для дефектовки карданных валов вам понадобятся: Индикатор часового типа, а так же щетка и нутромер!

Когда нужно менять проверять кардан на исправность? Во-первых карданные валы необходимо проверять при появлении вибрации из зоны их нахождения. (Обычно такое происходит при деформации валов, вследствие наезда на большую кочку или ещё либо)

Во-вторых их нужно нужно проверять на исправность, при появлении различного из зоны их установки рода стуков. (Стуки особенно будут слышны при переключение передачи и при трогании с места)

Примечание! В основном стуки доносившиеся из зоны карданной передачи говорят об сильном износе крестовин или же об износе шлицев вала!

Замена кардана на ВАЗ 2101-ВАЗ 2107

Как заменить кардан на ВАЗ 2101-ВАЗ 2107?

Снятие:1) Сперва вывесите одно из любых задних колес, у автомобиля.2) Следом рычаг КПП переведите в нейтральное положение, и после чего приподнимите ручной тормоз вверх, до упора.

3) Затем отверните левую и правую гайку крепления кронштейна, и затем снимите его с кузова автомобиля.

4) Далее отверните три гайки, которые крепят муфту кардана к фланцу коробки.

5) Теперь проворачивая кардан по своей оси, извлеките поочередно все болты из фланца и муфты.

Примечание!Что бы легче было извлекать болты из фланца и муфты, примените бородок и молоток!

6) Следом отсоедините муфту кардана, от фланца коробки.

7) Затем отверните четыре гайки, которые крепят фланец задней части кардана, к фланцу редуктора.

и после чего отсоедините фланец задней части кардана, от фланца редуктора.

Примечание!При отворачивании гаек, для удобства толстой отверткой удерживайте кардан, от проворачивания!

9) Далее отверните обе гайки крепления поперечины, и затем снимите поперечину с кузова.

10) Теперь снимите кардан, с кузова автомобиля.

Установка:1) Установка происходит в обратном порядке снятию.

Примечание!При установке кардана, смотрите внимательно что бы все вкладыши муфты «2», вошли в пазы фланца коробки «1» и «3»!

Важно!1) После того как вы вывесите одно заднее колесо, проверьте рукой прокручивается ли кардан или же нет, если нет то в таком случае приподнимите еще и второе заднее колесо!

Замена карданного вала на ВАЗ 2107

Заднеприводные автомобили семейства ВАЗ оснащены таким устройством, как кардан. Что же это такое? На сегодня все большей популярностью пользуются переднеприводные автомобили, которые имеют определенные преимущества перед заднеприводными. Автомобиль ВАЗ 2107 является заднеприводным, поэтому в его конструкции имеется карданная передача. Карданом называют такой вал, который позволяет передавать крутящий момент от КПП к ведущему мосту автомобиля. Что представляет собой карданный вал ВАЗ 2107, как осуществляется его замена, и какие неисправности могут возникнуть при эксплуатации рассмотрим ниже.

Какую крестовину выбрать

При выборе крестовины обратите внимание на наличие пресс-масленки на ней. Смазывая, Вы продлите срок её службы

Выбираем крестовину карданного вала

Не лишним будет провести небольшой тест детали даже в магазине. Для этого Вам понадобится небольшой кусочек стекла или небольшое зеркало. Тестируемая деталь достаем из упаковки и укладываем на стекло. Взявшись за противоположенные концы, попробуйте покачать деталь, затем делаем то же с другими. Затем крестовину переворачиваем и повторяем операцию. Если при процедуре слышен стук, то в качестве крестовины есть большие сомнения.

По мне наиболее лучший вариант для установки является крестовина г. Тольяти.

Карданный вал на ВАЗ 2107: устройство, замена, обслуживание

Карданной передачей называется соединение двух валов с помощью крестовины, которая способна передавать крутящий момент с одного вала на второй. Эта передача нужна там, где продольные оси двух валов не лежат на одной прямой, т.е. угол отличается от 180°.

В автомобилях с задним приводом, к которым относится все семейство классики ВАЗ, карданная передача передает всю работу двигателя, превращенную в крутящий момент, на задние, ведущие колеса. Именно потому, что под днищем автомобиля проложен кардан, в салоне посередине приподнят пол. В переднеприводных автомобилях такого возвышения салона нет.

Изменение угла получилось вовсе не потому, что кардан трудно проложить под днищем без перегибов. Как – нибудь инженеры бы справились. Дело в том, что высота задней подвески, и, значит, дифференциала, который принимает на себя момент вращения, постоянно «пляшет» из-за амортизации эластичной подвески.

Ясно, что карданная передача — это «трудовая лошадка» в автомобиле ВАЗ 2107, а крестовина, соединяющая валы – уязвимое место. Сегодня разговор пойдет именно об этом несложном, но очень ответственном узле. Ремонт карданного вала – дело тонкое, несмотря на кажущуюся простоту. Замена деталей требует тонких измерений.

Крестовина вала и кольца

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

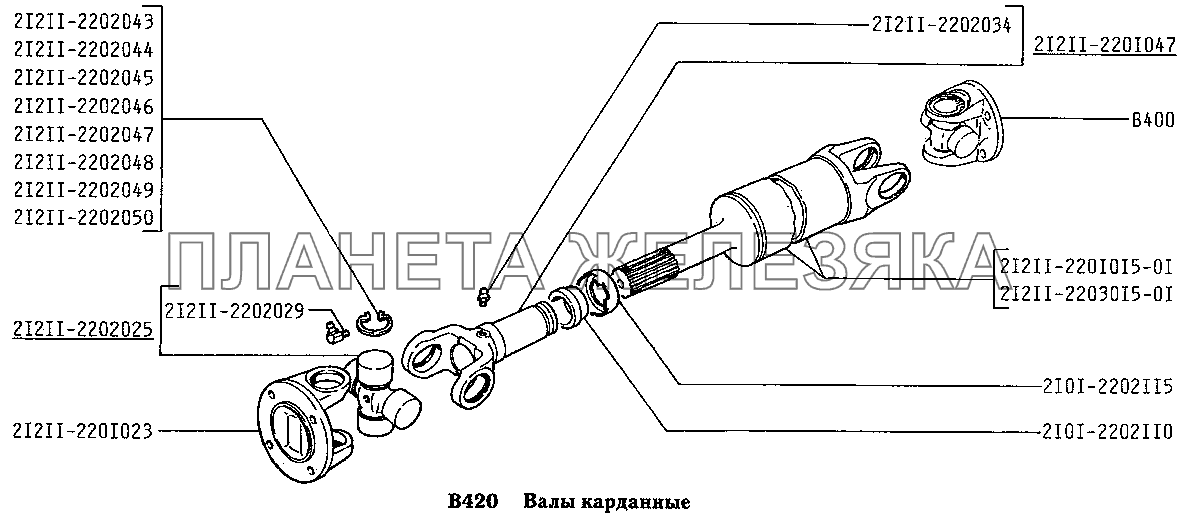

Схема у ВАЗ 2107
Какие неисправности встречаются в этом соединении
Снятие вала с автомобиля ВАЗ 2107
Как можно долго сохранить кардан без ремонта и разбора?
Как правильно смазать кардан?

Какие основные части имеет карданная передача автомобиля ВАЗ 2107?

Части, способные изменять угол и длину передачи – муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
Промежуточная карданная опора крепится на кронштейн (15).
Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Какие неисправности встречаются в этом соединении

Конечно, чаще всего выходят из строя самые нагружаемые элементы: карданная крестовина и подшипники. На это есть свои причины: отсутствие нужной смазки в подшипниках и брак при производстве крестовин. В СССР крестовины были страшным дефицитом: нет крестовины – неисправна передача – стоит автомобиль. Ремонт карданного вала стоил часто недельного семейного бюджета, а замена крестовины (точнее, необходимость ее) – приводила многих в уныние.

Ремонт кардана ВАЗ 2107

Демонтировать кардан ВАЗ 2107 для ремонта или замены можно без эстакады или подъёмника. Для этого потребуется:

рожковый и торцевой ключи на 13;
плоская отвёртка;
головка на 13 с воротком или трещоткой;
молоток;
пассатижи.

Демонтаж кардана

Для ремонта или замены эластичной муфты кардан потребуется снять с автомобиля. Его демонтаж осуществляется в следующем порядке:

Стояночным тормозом фиксируются задние колёса.
Откручиваются четыре болта крепления кардана к заднему редуктору.
Отворачиваются две гайки крепления подвесного подшипника к кузову.
Несильным ударом молотка вал выбивается из шлицев. Если муфта работоспособна, снимать её не нужно.

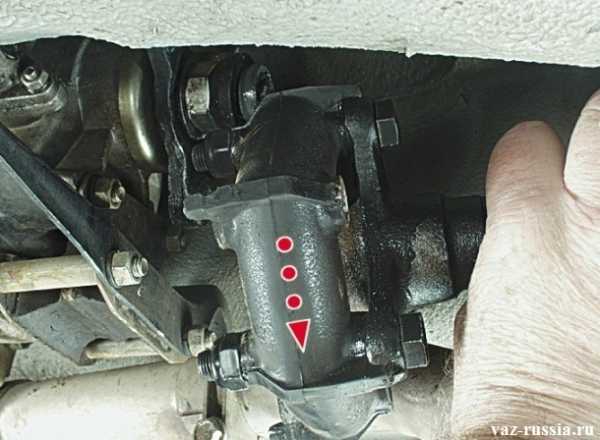

На кардан и фланец заднего моста наносятся метки (насечки молотком, отвёрткой или зубилом), чтобы при последующей сборке их положение не изменилось. В противном случае возможно появление шумов и вибраций.

Замена крестовины кардана

Если в шарнирах появился люфт, крестовину обычно меняют на новую. Дело в том, что изношенные игольчатые подшипники ремонту не подлежат. Демонтаж крестовины после снятия кардана осуществляется следующим образом:

Специальным съёмником или подручными инструментами вынимают стопорные кольца, удерживающие стаканы шарниров в пазах.
Нанося резкие удары по крестовине молотком, снимаются стаканы. Вышедшие в результате ударов из своих посадочных мест стаканы вынимаются плоскогубцами.
Посадочные места под шарнир очищаются от загрязнений и ржавчины мелкой наждачной бумагой.
Новая крестовина устанавливается в обратной последовательности.

Видео: замена крестовины ВАЗ 2107

Замена подвесного подшипника

Если подшипник или резиновая подвеска выработали свой ресурс, замена производится в следующем порядке:

С автомобиля снимают кардан и разъединяют вилки в его центральной части.
Ключом на 27 ослабляют центральную гайку крепления подшипника на валу.
Съёмником выпрессовывают вилку, отворачивают гайку и снимают саму вилку.
Откручивают два болта крепления подшипника к поперечине. Поперечину снимают.
Промежуточную опору с подвесным подшипником устанавливают на проставки (например, на уголок). Подшипник сбивается с помощью головки.
При замене подшипника без резиновой части подходящим инструментом снимают стопорное кольцо и, наставив подходящую головку, выбивают сам подшипник.
Сборку производят в обратной последовательности, предварительно смазав подшипник.

Видео: замена подвесного подшипника ВАЗ 2107

Сборка кардана

Сборка и установка карданного вала на ВАЗ 2107 производится в обратной последовательности

При этом следует обращать внимание на следующие немаловажные моменты:

При ремонте подвесного подшипника перед установкой вилки шлицевое соединение и саму вилку необходимо смазать. Лучше всего для этого подойдёт «Литол».
Гайку крепления вилки следует закручивать динамометрическим ключом с моментом 79,4–98 Нм. После этого гайку нужно зафиксировать металлической наставкой.
После установки обоймы сальника и самого сальника, а также фланца на шлицевое соединение, обойму следует зафиксировать путём загибания усиков отвёрткой.
Шлицевое соединение переднего вала нужно смазать с помощью специального шприца. Для этого рекомендуют использовать «Фиол-1» и «Шрус-4». Этим же шприцем смазываются и сами крестовины.
После установки шарниров плоским щупом необходимо проверить зазор между чашкой каждого из подшипников и проточкой под стопорное кольцо. Зазор должен составлять от 1,51 до 1,66 мм.
После установки стопорных колец следует несколько раз ударить молотком по вилкам крестовин с разных сторон.
Передний фланец и заднюю часть кардана необходимо прикрепить к эластичной муфте и заднему редуктору, соответственно.

При сборке рекомендуется смазать все болтовые соединения. Это заметно облегчит ремонтные работы в будущем.

Неисправности кардана

Карданный вал ВАЗ 2107 в процессе эксплуатации под воздействием постоянных нагрузок изнашивается. Больше всего износу подвергается крестовина. В результате кардан теряет свои оригинальные характеристики, появляется вибрация, стуки и т. п.

Вибрация

Иногда во время движения на ВАЗ 2107 начинает вибрировать кузов. Причина этого обычно кроется в карданной передаче. Это может быть установка вала изначально низкого качества или неправильная сборка узла. Вибрация может появиться и при механических воздействиях на кардан при наезде на препятствия или при ДТП. Такая проблема также может быть следствием неправильной закалки металла.

Причин, приводящих к дисбалансу карданной передачи, немало. Вибрация может появиться при больших нагрузках. Кроме этого, кардан ВАЗ 2107 может деформироваться даже при нечастой эксплуатации автомобиля. Это тоже приведёт к возникновению вибрации. В таких ситуациях требуется балансировка или замена узла, причём проблема должна быть устранена немедленно. В противном случае вибрация кардана может привести к разрушению крестовин и редуктора заднего моста, и стоимость ремонта многократно возрастёт.

Кроме этого, вибрация может могут возникнуть из-за резинового элемента подвесного подшипника. Резина со временем становится менее эластичной, и баланс может нарушиться. Выработка подшипника тоже может привести к вибрации кузова при трогании с места. Это, в свою очередь, может стать причиной преждевременного выхода из строя крестовин

При покупке нового подвесного подшипника особое внимание следует обратить на эластичность резиновой подвески и лёгкость вращения самого подшипника. Никаких заеданий и люфтов быть не должно

Неисправности и износ отдельных элементов карданного вала ВАЗ 2107 в результате трения приводит к образованию люфтов в механизме и, как следствие, к появлению стуков. Наиболее часто причинами стука является:

Неисправная крестовина. Стук появляется в результате износа и разрушения подшипников. Деталь следует заменить.
Ослабления затяжки болтов крепления кардана. Проблема решается осмотром и затягиванием ослабленных соединений.
Сильный износ шлицевого соединения. В этом случае меняют шлицы карданной передачи.
Люфт подвесного подшипника. Подшипник меняется на новый.

Щелчки при трогании

Часто при трогании классических моделей ВАЗ можно услышать щелчки. Они имеют характерный металлический звук, являются следствием люфта в каком-либо элементе кардана и могут быть вызваны следующими причинами:

вышла из строя крестовина;
выработалось шлицевое соединение;
ослаблены болты крепления кардана.

В первом случае крестовина меняется на новую. При выработке шлицевого соединения потребуется заменить передний фланец кардана. Если же это не поможет, придётся менять карданный вал полностью. При ослаблении болтов крепления их необходимо просто надёжно затянуть.
