Проверка и сброс давления в топливной системе

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

цилиндрический корпус с патрубками для подключения подающей и обратной линии;
мембрана, соединенная с запирающим штоком;
седло клапана;
пружина.

Авто-Миг

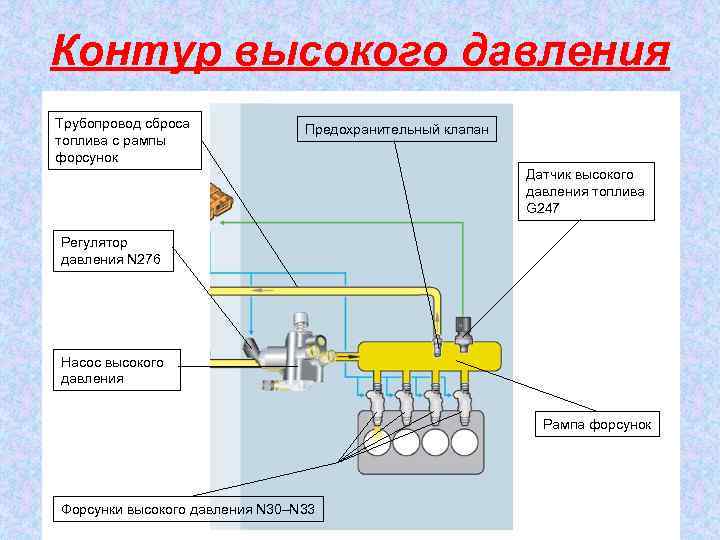

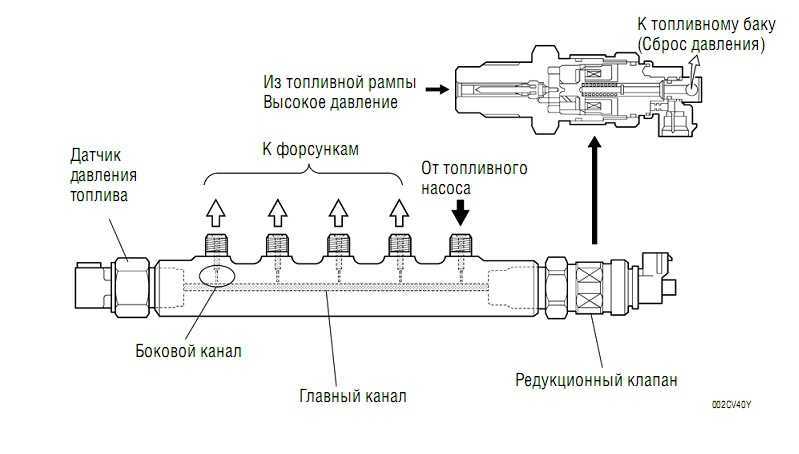

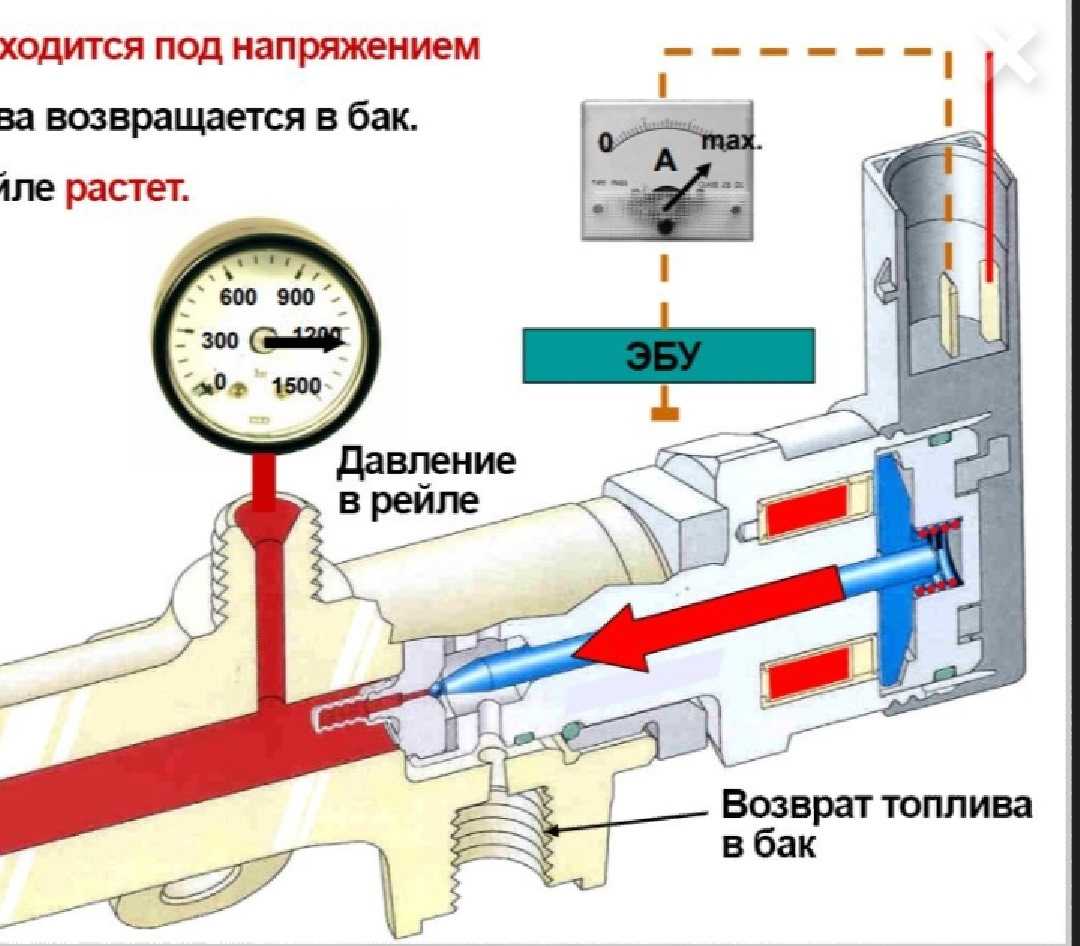

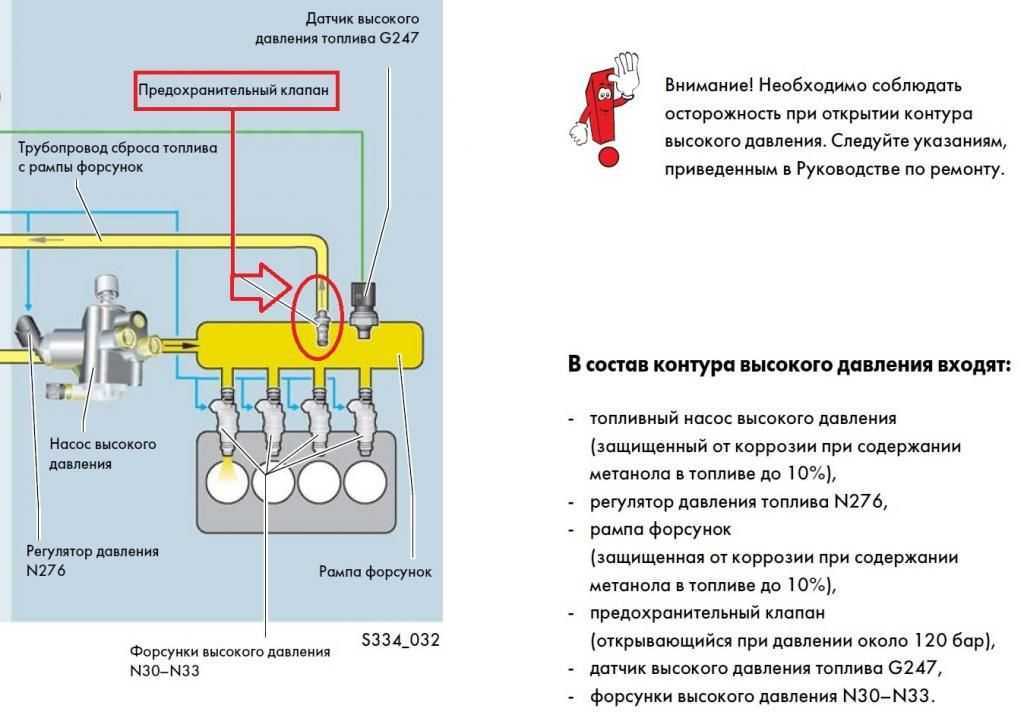

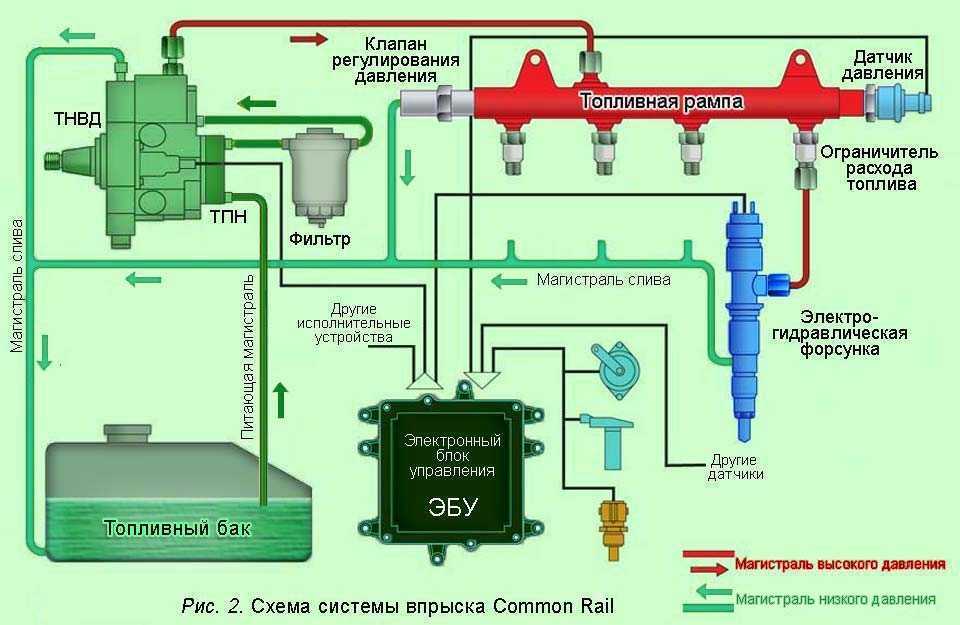

Описание ошибки P0088 В двигателях Euro-III с топливной системой аккумуляторного типа (топливной рампой) управление давлением топлива осуществляется одним регулирующим клапаном (регулятором), используемым для перекрытия впускной или выпускной топливной линии. Управление впускной линией имеет недостаток, заключающийся в недостаточно быстром увеличении давления при пуске холодного двигателя или внезапном ускорении, поскольку процедура увеличения давления происходит за несколько ступеней, таких как топливный насос низкого давления * регулирующий клапан * топливный насос высокого давления * топливная рампа. И наоборот, управление выпускной линией выгодно отличается возможностью быстрого увеличения давления, но с другой стороны, имеет свои недостатки, такие как потеря мощности двигателя и повышение температуры топлива. Учитывая вышесказанное, для двигателей Euro-IV с аккумуляторной топливной системой разработан метод «двойного управления давлением», позволяющий легко обеспечить точное и быстрое повышение давления топлива при различных режимах двигателя. В этом методе одновременно используются входное давление от ТНВД и выходное давление от топливной рампы. Давление топлива повышается, если регулятор давления P-PRV (Pump Pressure Regulating Valve — регулирующий клапан давления насоса), установленный между насосом низкого давления и ТНВД (на стороне впуска), перекрывает топливную линию вследствие увеличения коэффициента заполнения управляющего сигнала, подаваемого с блока ЭБУД. В регуляторе давления в топливной рампе PRV (Pressure Regulator Valve — регулирующий клапан давления) при увеличении коэффициента заполнения управляющего сигнала, подаваемого с блока ЭБУД, давление в топливной рампе увеличивается, поскольку при этом перекрывается выпуск топливной рампы. В целях оптимизации управления давлением в топливной рампе при различных оборотах и нагрузке, ЭБУД управляет током как регулятора P-PRV (установленным на ТНВД), так и регулятора PRV (установленным на топливной рампе), по сигналу от датчика RPS. Если вследствие отказа механического или электрического характера не удается обеспечить требуемое давление в топливной рампе, ЭБУД поддерживает минимальное количество впрыскиваемого топлива, необходимое для возвращения на базу в аварийном режиме, и регистрирует код неисправности. Эта неисправность позволяет косвенным образом диагностировать механическое состояние топливной линии низкого давления, ТНВД, P-PRV и PRV и т. п. по выходным значениям тока P-PRV, PRV и RPS. Код P0088 регистрируется, если давление в топливной рампе окажется выше максимального значения. Причиной этого могут быть: 1) излишняя подача в топливную рампу; 2) недостаточный большой возврат топлива из топливной рампы; 3) КЗ на линию высокого уровня в датчике давления в топливной рампе.

Возможная причина ошибки P0088 Слишком высокое давление топлива P-PRV (блокирование в открытом состоянии) PRV (блокирование в закрытом состоянии) RPS (фиксация сигнала на уровне линии высокого напряжения)

Как проверить и отрегулировать давление топливного насоса приора

Нормальное давление топливного насоса Приора необходимо для осуществления процесса подачи горючей смеси в карбюратор и его нормального распыления через жиклеры. Малейшее нарушение в работе данной системы приводит к тому, что в камеру сгорания подается либо чрезмерно насыщенная, либо обедненная смесь, из-за чего двигатель работает ненормально. Как проверить давление топливного насоса, и что следует предпринимать, если оно отклонено от нормы?

Проверка давления топливного насоса

Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.

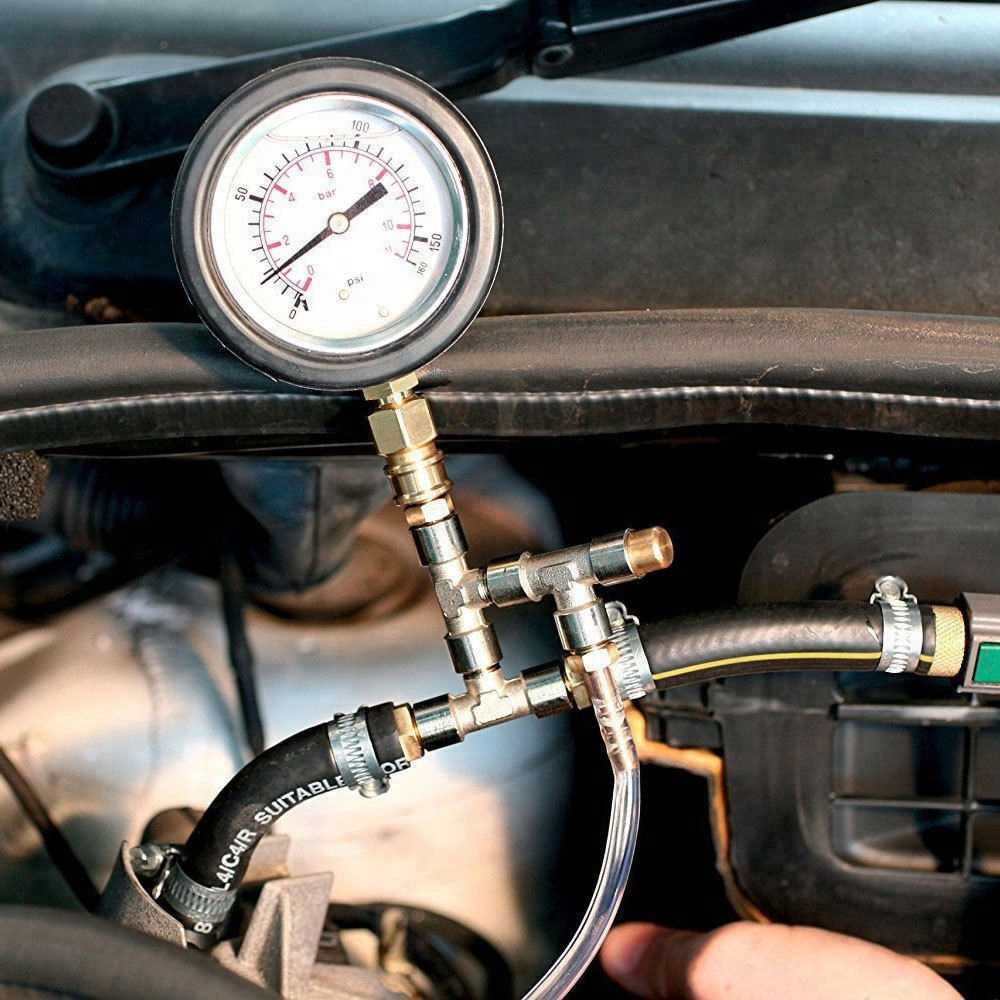

При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.

Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.

Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:

снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
далее необходимо включить зажигание и выровнять давление;
рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).

Что будет при отклонении давления от нормы

Если давление в топливном насосе будет слишком большим, то в карбюратор будет подаваться слишком большое количество топлива.

Воздух через фильтр будет с ним смешиваться и сгорать в цилиндре. Но если горючего много, а кислорода недостаточно — смесь будет прогорать не полностью. Из выхлопной трубы при этом выходит черный дым, а из ее конца капает топливо (с примесью сажи может даже быть).

Если давление в системе очень низкое, то смесь будет обедненная. Кислорода слишком много. Мощность мотора при этом кардинально снижается, на холостых оборотах двигатель попросту глохнет, а подсос, естественно, не поможет, так как он лишь регулирует работу дроссельной заслонки в карбюраторе.

Интересно то, что бортовой компьютер не сообщит о поломке топливного насоса — это действительно огромная ошибка инженеров компании ВАЗ. В Приора считать показатели можно только при подключении компьютера к блоку ЭВС, однако это далеко не каждый сможет сделать. Да и показатели могут быть не правдивыми, если сам бортовой компьютер поврежден. Вот поэтому проверка манометром на рампе — лучший вариант проверки давления.

Инструкция по диагностике давления и ремонту бензонасоса

Если подача топлива недостаточная, то это может привести к снижению мощности мотора. Проявляется это ещё и тем, что при активном разгоне могут появляться характерные рывки. Это же касается и движения на повышенных скоростях. Итак, снимаем заднее сиденье, которое находится в правой стороне машины. Там мы находим специальную металлическую накладку, которую понадобится открутить.
Теперь включаем зажигание. Вы должны услышать характерные звуки насоса, который перекачивает топливо. Если этот звук слышен очень слабо, то можете снять ещё одно сиденье, чтобы услышать его отчётливо. Но, бывает и так, что звук отсутствует и в этом случае. В результате, нам понадобится проверить реле, а также предохранители, которые отвечают за работу бензонасоса.
Следующим пунктом будет ослабление хомута крепления, с последующим отключением от патрубка всасывающего типа бензонасоса топливного шланга. Указанный шланг находится немного ниже, нежели текущая отметка топлива в баке. И, дабы бензин не начал вытекать, нужно закрыть его отверстие любым подходящим предметом, который находится под рукой. Чаще всего, мы говорим о болте соответствующего диаметра.
Проверяем топливный шланг на предмет наличия повреждений
Теперь отсоединяем топливный шланг, после чего опускаем его, просто направив вниз, найдя наиболее удобное положение. Далее можно плотно закрыть отверстие шланга пальцем, а при помощи рычага ручной подкачки топлива несколько раз прокачайте жидкость. Вы должны ощутить характерное усилие, которое провоцируется наличием сопротивления напряженной пружины, которая сжимается. Мы говорим о пружине, отнесённой к диафрагме на рычаге. Если же подобного эффекта не наблюдается, то необходимо немного провернуть коленчатый вал мотора, используя для этого специальный болт крепления, который удерживает шкив, до нужной отметки.
При каждом нажатии пальцем, вы должны ощущать, что давление в шланге становится больше, а топливный насос начинает издавать характерный звук, больше похожий на «хлюпанье». Но, если давления нет, то это может говорить о недостаточном уровне герметичности клапана всасывающего типа, или же о повреждении диафрагмы.
Плотно закрываем патрубок всасывающего направления при помощи пальца, и заново повторяем цикл накачивания.

И, если при этом нет разрежения или же давления нагнетания, то помимо указанных возможных поломок, может оказаться, что в фильтре топливного насоса застрял посторонний предмет.

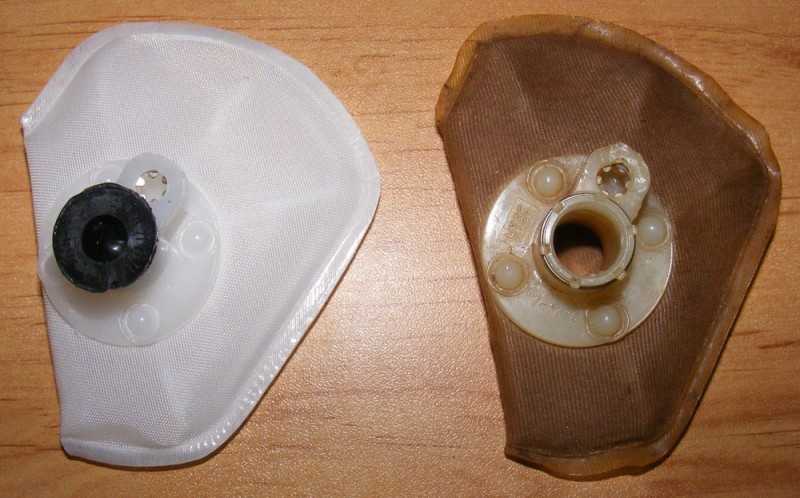

Не забываем промывать фильтр

Для его устранения будет достаточно промыть фильтр при помощи обычного бензина, а после этого — продуть сжатым воздухом или же компрессором.

Возможные признаки поломки

Если регулятор давления топлива по каким-либо причинам не выполняет определенные функции, это можно определить по признакам:

Неустойчивая работа двигателя, он может глохнуть при работе на холостом ходу, хотя вроде бы и уровня топлива достаточно, все системы исправны.
Повышенные или же пониженные обороты коленчатого вала;
Двигатель «теряет приемистость».
Возникновение провалов и рывков в работающем двигателе во время движения.
Повышение расхода бензина сравнительно с тем, что был ранее;
Повышение содержания в выхлопе CO и CH.
Запуск двигателя осуществляется с большим трудом, но такое свойство не всегда явно проявляется.

Если регулятор стал полностью непригодным, тогда повышается давление топлива. Так, вместо нормы для авто ВАЗ-2110, которая составляет 2,5-3,3 кг/см², доходит до 4-5 и больше. Краткое, но очень информативное видео о том, как работает регулятор данного вида.

Таким образом, топливный насос начинает подавать по объему больше бензина, который сгорает не полностью, а перерасход гарантирован. Безусловно, такой регулятор требует замены и поскорее.

Если регулятор давления топлива не предоставляет нужного уровня воздействия или же не держит, то нехватка необходимого уровня давления топлива приводит к тому, что не происходит нормальной подачи топлива, и ВАЗ-2110 начинает «задыхаться» при необходимости увеличения оборотов.

К тому же стартер не способен быстро раскручивать двигатель, приходится его многократно включать. Вполне понятно, что перерасход бензина можно увидеть по показаниям датчика.

Но иногда и эти показания начинают врать, тогда уже не узнать истинного расхода. Возможна ситуация, когда имеется полбака бензина, а показатели говорят, что топливо практически на нуле.

Таким образом, путать вас может датчик расхода, прежде, чем спешить заменить регулятор, нужно убедиться, что устройство, показывающее уровень топлива, исправно. Нужно помнить, что у ВАЗ-2110 проблемы с этим очень часты.

Если вы выявите, что он привирает, то возможно понадобится регулировка или же полная замена топливного датчика.

КАК ПРОВЕРИТЬ ТОПЛИВНУЮ СИСТЕМУ?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

как сбросить давление в топливной магистрали?
