Двигатель renault/рено k4j 1.4 16v: характеристики, особенности, надежность, поломки и ресурс

Основные признаки

Потребности в замене привода, пыльников могут проявляться при движении Рено Меган 2. Существуют основные признаки неисправностей:

• Чрезмерный шум чаще всего свидетельствует о необходимости замены промежуточного подшипника. В более редких случаях потребуется затянуть разболтавшиеся гайки;
• Вибрации возможны после серьёзных ударов по колесу, приводящих к деформациям валов привода. Требуется поменять привод, сальник, подшипник;
• Наблюдается постоянный уход с заданной траектории, управляемость заметно ухудшилась. Все это говорит о том, что правый или левый внешние ШРУС изношены. Подшипники выработали свой ресурс.

Обслуживание

Замена маслав двигателе Renault K4М 1.6 16V. Замену масла на Рено Логан, Сандеро, Меган, Дастер с двигателем Renault K4М 1.6 необходимо раз в 15000. км или год эксплуатации. Какое масло лить в двигатель: тип 5W-40, 5W-30, с завода в двигатель льют масло Elf Excellium 5W40. Сколько масла лить в двигатель: с заменой фильтрующего элемента — 4,8 литра масла; без замены фильтра – 4,5 л. Замена ремня ГРМ осуществляется раз в 60 тыс. км вместе с роликам натяжителем. При обрыве ремня клапана загнет и выльется в дорогостоящий ремонт. Воздушный фильтр подлежит замене раз в 30 тыс. км пробега или 2 года эксплуатации. В условиях повышенной запыленности рекомендуется производить замену воздушного фильтра чаще. Замена свечей. Оригинальные свечи зажигания носят каталожный номер 7700500155, либо EYQUEM RFC58LZ2E или SAGEM RFN58LZ, а также CHAMPION RC87YCL. Когда менять свечи зажигания – каждые 30 тыс. км пробега.

Компания Renault и во втором десятилетии 21 века продолжает выпускать двигатели, которые были созданы еще в прошлом веке. В этой статье мы поговорим об очень распространенном 1,6-литровом двигателе K4M.

На сегодняшний день его широко используют на автомобилях Renault, которые собирают на конвейерах Renault в Москве и Тольятти. Также этот силовой агрегат можно встретить и под капотами некоторых моделей Lada.

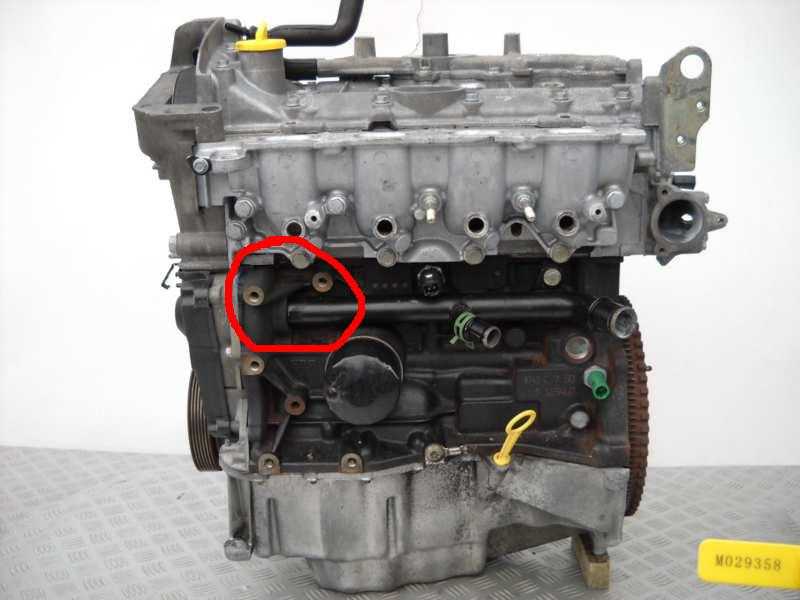

Этот мотор является преемником двигателя K7M. От него он отличается 16-клапанной головкой блока, в которой расположены два распредвала и полный комплект гидрокомпенсаторов тепловых зазоров. Как и у всей К-серии двигателей Рено (к которой также относится дизельный K9K), у K4M чугунный блок цилиндров. Привод газоразспределительного механизма осуществляется зубчатым ремнем. Впрыск – распределенный, во впускной коллектор. Цилиндров, разумеется, 4. При этом не стоит забывать, что по французской традиции отсчет цилиндров начинается со стороны маховика.

Ремень ГРМ на двигателе Renault 1.6 K4M необходимо менять каждые 60 000 км . При этом замена ремня ГРМ на этом моторе сделана «максимально неудобно». То есть, на шкиве распредвала нет шпонки (правда, не на всех версиях этого двигателя), а фиксирующий болт нужно затягивать с правильным моментом. Меток на валах нет, поэтому и коленвал, и распредвалы нужно выставлять при помощи фиксаторов.

Некоторые версии двигателя Рено 1.6 K4M оснащены вазовращателем, расположенном на впускном распредвалу. Все версии двигателя K4M атмосферные – обходятся без турбокомпрессора.

Последствия несвоевременной замены шруса

Некоторые совершают ошибку, продолжая ездить и игнорировать характерный хруст со стороны привода. У кого-то нет денег на новую запчасть или же не хватает времени проверить, в чем же дело, и провести замену шруса

Но если долго не обращать внимание на то, что с приводом непорядок, то можно не только попасть в аварию и подвергнуть свою жизнь риску, но и оплатить потом дорогостоящий ремонт своего авто, так как поломка приведет к выходу из строя многих запчастей автомобиля

Последствия поломки шруса:

• Занос на скользкой дороге. Шрус отвечает за передачу крутящего момента на колесо. Его неисправность приведет к тому, что колеса будут вращаться с различной скоростью. Следовательно, управлять автомобилем станет сложнее. Особенно опасна поломка шруса в зимнее время или в дождь.
• Шрус может расколоться, что приведет к отвалу привода или выпадению шариков. Автомобиль будет не на ходу, и завезти его на СТО можно будет только с помощью буксира. Опять же, лишние траты.
• Может вырвать шаровую. А это означает поломку стойки и частичное гнутье кузова.
• Может выскочить палец из шаровых, и колесо отвалится.

Ходовая часть – ключевая в автомобиле. И шрус – одна из важнейших деталей в ней. От того, все ли в порядке, зависит жизнь водителя и пассажиров. Отвал колеса, занос на дороге, авария – вот последствия того, что будет, если вовремя не проконтролировать состояние шруса: не чистить его, не смазывать детали, не делать замену.

СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС Renault Megane 2

Показано снятие привода левого переднего колеса. Привод правого колеса снимают аналогично, за исключением дополнитель­ных работ по снятию опоры промежуточного вала, описанных в конце этого подраздела.

Вам потребуются: кусачки, торцовые головки «на 10», «на 13», «на 16», «на 18», «на 30», ключ для болтов колес, мо­лоток, деревянная проставка, ключи «на 10», «на 13», «на 16», «на 18», юноч-ше- стигранник «на 6», специальное приспо­собление для снятия амортизаторной стойки с поворотного кулака.

1. Снимите защиту картера двигателя (см. «Снятие и установка брызговика и за­щиты картера двигателя», с. 63).

2. Слейте масло из коробки передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 124).

3. Снимите декоративные колпаки пе­редних колес (см. «Замена колеса», с. 50).

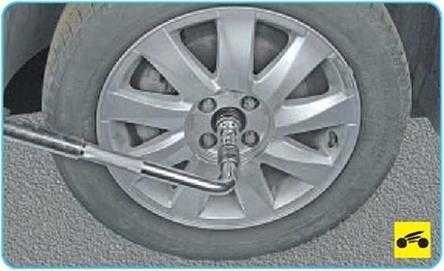

4. Ослабьте затяжку гаек ступиц и болтов крепления колес.

При отворачивании гаек ступиц автомобиль должен стоять на земле. Ослабляйте и затя­гивайте болты крепления колес только на ав­томобиле, стоящем на земле.

5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса.

Если на автомобиле установлена антиблоки- ровочная система тормозов, отсоедините колодки жгутов проводов от датчиков часто­ты вращения колес.

6. Отсоедините от поворотных кулаков рулевые тяги (см. «Замена наконечника ру­левой тяги», с. 158).

7. Ослабьте затяжку гаек крепления амортизаторных стоек (см. «Снятие и уста-

новка амортизаторной стойки», с. 139) и отверните гайки до конца резьбы, но не снимайте их.

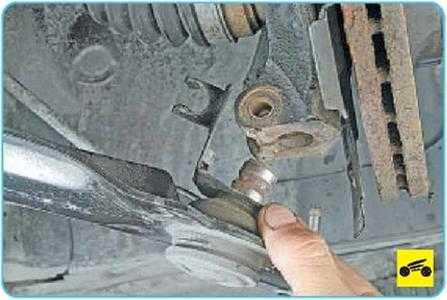

8. Отсоедините от поворотного кулака ша­ровую опору, отжав нижний рычаг вниз и пре­одолевая упругое сопротивление стабилиза­тора поперечной устойчивости (см. «Замена рычага передней подвески», с. 141).

9. Отведите немного в сторону амортиза- торную стойку, одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей.

10. Полностью отверните гайки ступицы и снимите их.

Если не удается извлечь хвостовики шарни­ров усилием рук, выбейте их из ступицы лег­кими ударами молотка через проставку, из­готовленную из мягкого металла или дерева.

11. С помощью монтажной лопатки вы- прессуйте хвостовики внутренних шарни­ров из полуосевых шестерней дифферен­циала и снимите приводы.

12. Для установки приводов сначала вве­дите шлицевый хвостовик корпуса наруж­ного шарнира в ступицу колеса и навинтите гайку ступицы до упора, не затягивая ее окончательно.

13. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал приво­да, чтобы совпали шлицы шарнира и ше­стерни полуоси.

14. Резкими движениями амортизатор­ной стойки с кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

15. Установите колесо и заверните гайки до упора, не затягивая их окончательно.

16. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом

280 Н м. Перемещать автомобиль при неза­тянутой гайке ступицы категорически запре­щено во избежание повреждения сепарато­ра подшипника ступицы.

Не используйте гайки ступиц повторно.

17. Затяните болты крепления колес (см. «Замена колеса», с. 50).

18. Установите декоративные колпаки ко­леса (см. «Замена колеса», с. 50).

19. После установки всех деталей залей­те масло в коробку передач (см. «Проверка уровня, доливка и замена масла в механи­ческую коробку передач», с. 124).

Для снятия опоры промежуточного ва­ла привода правого переднего колеса до­полнительно необходимо выполнить сле­дующие операции.

1. Выверните три болта крепления и от­ведите опору от картера двигателя.

2. Снимите привод правого колеса.

3. Проверьте состояние подшипника опоры вала. Подшипник должен вращаться без люфта, шума и переката.

4. После установки правого привода вверните болты крепления опоры.

Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС»

Видео состояния ремня ГРМ с пробегом (120 000 км)

Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.

Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.

Если подвижный указатель смещен относительно неподвижного:

— по часовой стрелке — ремень перетянут.

Потянув вверх, снимаем крышку лючка.

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.

Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см

выше) и нижнюю крышки привода ГРМ

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата

Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях

Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Аналогично извлекаем другую заглушку.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).

В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.

Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус

За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.

Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.

Снятие и установка приводов передних колёс ВАЗ

Пошаговая процедура по снятию и обратной установки приводов передних колёс на автомобиле ВАЗ 2110.

Приводы передних колёс представляют собой два шарнира (шруса) и вала, которые соединяют шарниры. Причиной поломки привода могут стать изношенные запчасти в шарнире, порванный или повреждённый чехол, который нужен для его герметичности, или, если валы приводов колёс деформировались.

При какой-либо неисправности запчасти, следует произвести её замену. Для этого произвести снятие, а затем и установку приводов передних колёс.

Для начала надо снять защиту на картере и слить в коробке передач масло. А потом приступить к следующим действиям.

Обслуживание К4М

Замена масла

К самым важным мероприятиям по обслуживанию нужно отнести замену масляного фильтра и моторной смазки 5W40 или 5W30. Производители рекомендуют эту процедуру производить через 15 тыс., км. А вот владельцы автомобилей Рено, у которых мотор проехал более 500000 км., советуют менять моторное масло через 7.5 тыс., км.

Фазорегулятора

Ресурс работы фазорегулятора рассчитан на 100000 километров поэтому после истечения такого срока он подлежит замене.

Замена ремня ГРМ

Ремень привода ГРМ необходимо менять своевременно, не позже чем через 60000 тыс., километров.

Замена фильтра и свечей

Воздушный фильтр, а так же свечи зажигания могут выйти из работы после пробега 30 тыс., км. По истечении этого срока, не нужно медлить с их заменой.

В общих чертах Renault K4M — это качественный, и надёжный силовой агрегат, который завоевал своё законное место в рейтинге востребованных ДВС концерна Рено.

Обслуживание двигателя

К4М, как и любой двигатель, нуждается в регулярном и правильном сервисном обслуживании.

Особого внимания требует механизм ГРМ – натяжной ролик, сам зубчатый ремень, и другие элементы

«Здоровье» газораспределительного узла критически важно, его повреждение приведет к загибанию клапанов и дорогостоящему капитальному ремонту

Двигатель К4М нуждается и в качественном моторном масле и своевременной замене такового. Обычно рекомендуются масла 5W-30, 5W-40, менять жидкость следует раз в год или каждые 15 тыс. км. Вместе с заменой масла сменяют и масляный фильтр.

Следующий важный момент – воздушный фильтр, его состояние прямо влияет на работу двигателя: чем хуже проходит воздух через фильтр, тем сильнее двигатель «задыхается», теряет мощность, начинает работать с провалами. По регламенту воздушный фильтр следует менять раз в два года, или примерно через 30 тыс. пробега.

Воздушный фильтр:

Если автомобиль эксплуатируется при высокой запыленности воздуха, менять его нужно и чаще.

Регулярной замене подлежат свечи: согласно регламенту производителя, это делается каждые 30 тыс. пробега. Каталожный номер «заводских» свечей – 7700500155, но допускаются и совместимые – EYQUEM EQ-RFC58LZ2E, и др., которые можно найти по каталогам.

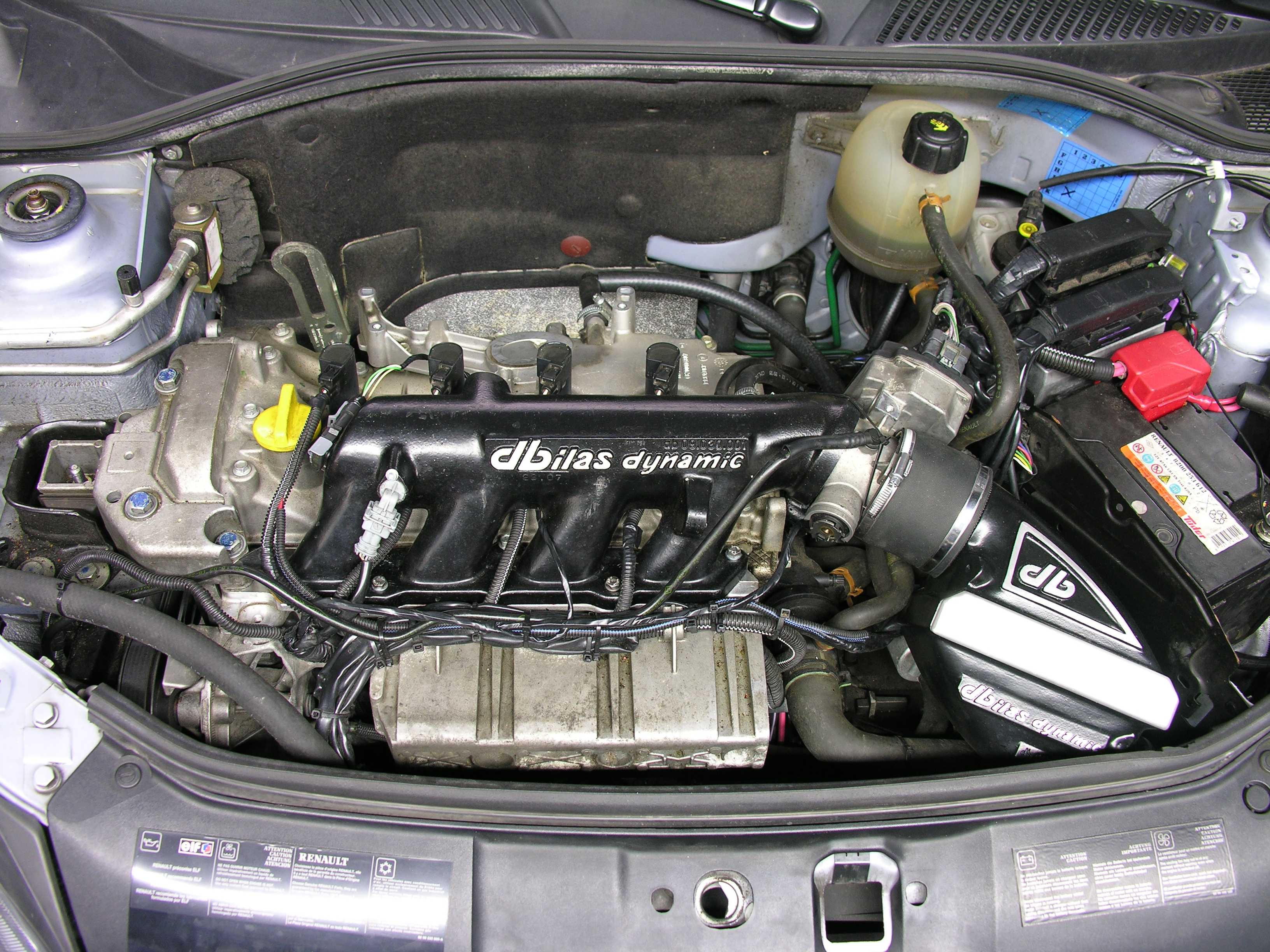

Тюнинг двигателя Renault K4M 16 клапанов.

Чип тюнинг

Обыкновенная чиповка двигателя, одновременно с заменой выхлопа на безкатовый способна немного улучшить данимические показатели мотора, +\- 120 л.с. получить вполне возможно. Дополнить это можно установив валы драйвтех 10 фаза 270, чуть шире стандарта, поедет чуть веселее и даст еще немного л.с. Чтоб продвинуться дальше нужно придумать кое что другое.

Компрессор

Ровно как и на К7М или K7J, при большом желании, на мотор можно пристроить компрессор РК-23 и надуть около 140-150 л.с. Степень сжатия стандартных К4М не слишком высокая, 0,5 бар выдержит. Готовых китов на этот мотор нет, но обратившись к производителю, вам соберут нужную конфигурацию под конкретный автомобиль. Для реализации проекта вам пригодятся волговские форсунки, прямоточный выхлоп, валы фаза 270-280, а для настройки всего этого онлайн потребуется блок управления двигателем Абит.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

Характеристики двигателя K4M

Как вы уже поняли, разные модификации имеют разные параметры. Двигатель K4M 1.6 16v обладает мощностью 102 л.с., а его крутящий момент составляет 145 Нм. Мотор оснащается системой питания с распределенным впрыском топлива и электронным управлением. Норма токсичности мотора – «Евро 4». Это означает, что заливать можно бензин АИ 92 и выше. Также можно выделить электронную систему управления двигателем.

Автомобиль «Рено Дастер» с этим двигателем способен развивать скорость до 163 километров в час, а его расход топлива по городу составит 9.8 литра на 100 км и 6.5 литра на 100 км – по трассе.

Отметим, что тюнинг двигателя K4M возможен. Некоторые автовладельцы производят чиповку мотора с заменой выхлопа на безкатовый. В результате мотор получает прибавку в лошадиных силах (его мощность растет до 120 л.с.).

Зазор шеек коленвала и подшипников

Удалите остатки масла с коренных шеек и опор блока цилиндров.

Установите коленчатый вал и упорные полукольца коленчатого вала на 3-й опоре (канавками к щекам коленчатого вала).

Нарежьте несколько кусочков калиброванной проволоки.

Положите проволоку по оси коренных шеек коленчатого вала (вне зоны расположения отверстий для смазки опор).

Установите крышки коренных подшипников коленчатого вала, расположив крышку 1 со стороны маховика.

Снимите крышки коренных подшипников и коленчатый вал.

По сплющиванию калиброванной проволоки определите зазор между вкладышами и коренными шейками с помощью шкалы, нанесенной на упаковке.

Проверьте величину зазора, которая должна составлять 0,027–0,054 мм.

Очистите коленчатый вал и вкладыши коренных подшипников от остатков калиброванной проволоки.

ФОТОРЯД — Измерение зазора в коренном подшипнике

Ил. 32.1. Для измерения масляного зазора в подшипнике необходимы следующие инструменты: динамометрический ключ, соответствующие торцовые головки и измерительная проволока Plastigage

Ил. 32.2. Измерение начинается с тщательной очистки коренной шейки вала

Ил. 32.3. На коренную шейку накладывается кусочек проволоки Plastigage

Ил. 32.4. Крышка гнезда коренного подшипника аккуратно ставится на место и болты крепления затягиваются с моментом затяжки, соответствующим техническим тпеборанмям

Ил. 32.5. Полностью затянув в соответствии с техническими требованиями изготовителя болты крепления крышки подшипника, их откручивают и аккуратно снимают крышку

Ил. 32.6. С помощью шкалы, нанесенной на упаковку Plastigage, определяется масляный зазор в коренном подшипнике путем сравнения ширины сплющенного участка проволоки Plastigage со шкалой. В показанном примере она почти равна ширине зеленой полоски шкалы, соответствующей зазору 0,001 дюйма. Чем шире сплющенный участок полоски Plastigage, тем меньше масляный зазор

Ил. 32.7. После сравнения ширины сплющенного участка проволоки Plastigage со шкалой необходимо тщательно очистить поверхность шейки вала, полностью удалив налипший на нее материал Plastigage. Для полного удаления остатков Plastigage часто приходится соскребать его ногтями

Ил. 32.8. После измерения масляных зазоров во всех подшипниках крышки коренных подшипников ставятся на место. На этот раз перед их установкой на поверхность шеек коленчатого вала наносится специальная смазка, применяемая при сборке подшипников

Ил. 32.9. После установки крышек коренных подшипников на место болты крепления затягиваются с моментом затяжки, соответствующим техническим требованиям

Обслуживание двигателя

К4М, как и любой двигатель, нуждается в регулярном и правильном сервисном обслуживании.

Особого внимания требует механизм ГРМ – натяжной ролик, сам зубчатый ремень, и другие элементы

«Здоровье» газораспределительного узла критически важно, его повреждение приведет к загибанию клапанов и дорогостоящему капитальному ремонту

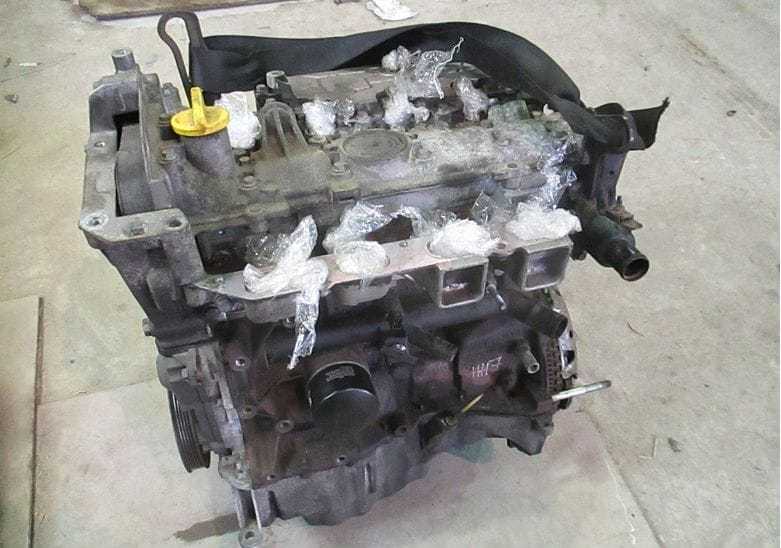

Интересно: в случае выхода из строя стоимость капремонта способна оказаться ниже затрат на установку контрактного двигателя. Стоимость агрегата на разборках – около 30-40 тысяч для старых авто, для более новых – около 50 тыс.

Замену ремня следует делать через 60 тысяч километров пробега машины.

Важно: нельзя допускать попадания масла на поверхность ремня. Если случилась даже минимальная протечка, ее нужно немедленно устранить

Двигатель К4М нуждается и в качественном моторном масле и своевременной замене такового. Обычно рекомендуются масла 5W-30, 5W-40, менять жидкость следует раз в год или каждые 15 тыс. км. Вместе с заменой масла сменяют и масляный фильтр.

Следующий важный момент – воздушный фильтр, его состояние прямо влияет на работу двигателя: чем хуже проходит воздух через фильтр, тем сильнее двигатель «задыхается», теряет мощность, начинает работать с провалами. По регламенту воздушный фильтр следует менять раз в два года, или примерно через 30 тыс. пробега.

Воздушный фильтр:

Если автомобиль эксплуатируется при высокой запыленности воздуха, менять его нужно и чаще.

Двигатель достаточно чувствителен к топливу и плохо переносит 92-е марки, хотя прямого запрета на 92 бензин производитель не дает. Желательно лить в бак качественное топливо с октановым числом 95.

Регулярной замене подлежат свечи: согласно регламенту производителя, это делается каждые 30 тыс. пробега. Каталожный номер «заводских» свечей – 7700500155, но допускаются и совместимые – EYQUEM EQ-RFC58LZ2E, и др., которые можно найти по каталогам.

Замена опорных подшипников на Renault Megane 2

Для выполнения работы по замене подшипников стойки на Меган 2 Вам потребуются:

• Головки — на 18, 16, 13
• Ключи шестигранные — на 6 и 5
• Ключи (ключ) накидные — на 18, 16, 13
• Стяжки пружин либо «вязальная» проволока 1.5-2 мм (метров 10-15)
• Кувалдочка или молоток
• Отвертка шлицевая
• Небольшая металлическая щетка
• Балонный ключ
• Домкрат

Какой опорный подшипник ставить на Renault Megane 2 и когда менять?

Оригинальный номер 8200824774, средняя цена около 1580 руб.

• SNR M25508 — 515 руб.
• OPTIMAL F86335 — 803 руб.
• TORK TRK0513 — 395 руб.

Периодичность замены — каждые 15-20 тыс.км. Проверка — на каждом плановом ТО.

Домкратим машину и снимаем колесо. Видим пружину и стойку, очищаем щеткой места работы от грязи и ржавчины, продеваем проволоку зацепляя её за верхние витки пружины и продевая в отверстия нижней опоры пружины.

Далее 2 варианта, можно подставить второй домкрат под рычаг и выдавить его вверх, а можно просто подложить что то под рычаг и опустить машину, это нужно для того, сто бы сжать пружину.

Пружина сжата, завязываем проволоку, освобождаем рычаг.

Открываем капот, убираем уплотнительную резинку, вынимаем клипсы крепления, освобождаем и отгибаем пластмассу закрывающую верхнюю часть крепления амортизатора. Головкой на 18 или ключем срываем гайку крепления, но пока не откручиваем.

Ключём на 16 и шестигранником на 5 откручиваем стойку стабилизатора.

Срываем и откручиваем болт крепления амортизатора к поворотному кулаку, вынимаем его.

Выбиваем кулак вниз.

Подкладываем что нибудь под рычаг, например бруски в крепёжное отверстие заводим всё ту же проволоку для фиксации и предупреждения выхода шарниров и разрыва пыльников. И откручиваем ключем на 13 болты крепления опоры

Откручиваем ключем на 18 и шестигранником на 6 гайку крепления опоры.

Заменяем подшипник, следим за правильностью установки пружины.

Заводим стойку на место и крепим болтами опоры.

Вставляем низ амортизатора в поворотный кулак следя за совпадением направляющей и паза.

Подставляем домкрат и заводим всё на место, либо подставляем брусок под рычаг и опускаем машину не забыв убрать фиксацию.Добиваемся совпадения направляющей в отверстии.

Вставляем болт крепления (не забыв одеть на него направляющую тормозного шланга), закручиваем его и обкусываем проволоку которая стягивала пружину.

Опускаем домкрат и устанавливаем стойку стабилизатора на место.Контролируем затяжку болта — 105 Нм. Проверяем затяжку остальных крепежей и осматриваем пыльник шаровой опоры рычага (иногда соскакивает). Устанавливаем колесо.

Замена Пыльника Шруса Рено Меган 2

Привод Меган 1 и 2: подмена подшипника, пыльников, шруса, сальников

Все автолюбители объединены желанием, чтоб их Рено Меган 2 ездил как можно подольше без противных сюрпризов. Рено меган 2 замена и правильная установка, на. Залогом удачной эксплуатации тс является грамотное и своевременное сервис. Движение Рено Меган осуществляется передачей вращения от дифференциала на ведущие колеса средством валов привода через шарниры равных угловых скоростей.

Правильное обслуживание

Состояние шарниров на Рено Меган 2 следует инспектировать каждые 16000 км. Функцию идеальнее всего проводить на подъёмнике, чтоб был доступ ко всему узлу. В наших автосервисах можно оперативно и недорого произвести замену наружного и внутреннего шруса рено меган 2. До работы рекомендуется просмотреть видео. Работа состоит из 2-ух шагов:

1. Зрительно оценивается наружное состояние защитных пыльников. Они должны быть вполне герметичны, надёжно зафиксированы крепёжными скобами и без следов смазки на пыльниках, сухость указывает надёжность сальников;
2. Для диагностирования состояния ШРУСов нужно попробовать провернуть колесо, удерживая вал. Такая же операция проводится на внутреннем соединении при помощи вращения валов, как показано на видео. Замена салонного фильтра в рено меган 1 и 2 и подробное. Хоть какое движение и посторонние звуки, не надлежащие качению, свидетельствуют об износе в сочленениях, выработке подшипников либо ослаблении крепежей.

Особенности в конструкции

Проделав описанные деяния, полезно проверить опоры мотора. Просмотреть эту операцию можно на видео. На многих Рено Меган 2 увиден ранний износ крепежей ДВС. «Гуляющий» мотор способен разболтать всю конструкцию автомобиля.

В видео Я показал каким способом можно одеть пыльник на внешний правый шрус без снятия самого шруса.

Особое внимание следует уделять нижней опоре, наиболее подверженной преждевременному выходу из строя. Отмечаются случаи, когда замена требовалась уже через 20000 пробега

Автопроизводитель решил эту проблему на машинах более позднего выпуска, устанавливая усиленные опоры. В данном разделе представлена информация по месторасположению датчиков на автомобиле рено меган 2 с двигателем 1.6 16 клапанов, а также их оригинальные. Но, если приложив усилие к двигателю, наблюдается его подвижность, то следует устранить проблему, которая чревата повреждением ШРУСа. Вследствие дисбаланса срывается болт на верхней подушке ДВС, поэтому страдает правая сторона.

Стоит отметить, что у Рено Меган 2 замена пыльников на ШРУС не вызывает особых затруднений в гаражных условиях. В тоже время работа по замене внутреннего механизма привода с сальниками и подшипника потребует подготовки и опыта, как видно на обучающем видео.

Наружный ШРУС, в отличие от внутреннего — неразборный, поэтому разбирать его для ремонта смысла нет. В случае ШРУСа, крепящегося в полуосевую шестерню дифференциала есть возможность приобрести трипоид, сальники, пыльники. Но при наличии повреждений этого ШРУСа, подтекания сальников, не связанных с трипоидом, потребуется замена привода в сборе с пыльниками.

Основные признаки

Потребности в замене привода, пыльников могут проявляться при движении Рено Меган 2. Существуют основные признаки неисправностей:

• Чрезмерный шум чаще всего свидетельствует о необходимости замены промежуточного подшипника. Не заводится рено меган 2 стартер не крутит. замена фильтра салона на автомобиле рено меган 3 со снятием бардачка. Аналогично замена салонного фильтра происходит на автомобиле рено флюенс. В более редких случаях потребуется затянуть разболтавшиеся гайки;
• Вибрации возможны после серьёзных ударов по колесу, приводящих к деформациям валов привода. Требуется поменять привод, сальник, подшипник;
• Наблюдается постоянный уход с заданной траектории, управляемость заметно ухудшилась. Все это говорит о том, что правый или левый внешние ШРУС изношены. Подшипники выработали свой ресурс.

Нет связанных сообщений

Головка блока цилиндров двигателя Рено Логан 1.6

Головка блока цилиндров Рено Логан 1.6
— из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. В верхней части головки блока цилиндров расположены пять опор (подшипников) распределительного вала. Опоры выполнены неразъемными, а распределительный вал вставляется в них со стороны привода ГРМ. Распределительный вал приводится во вращение зубчатым ремнем от коленчатого вала.

В крайней опорной шейке распределительного вала (со стороны маховика) выполнена проточка, в которую входит упорный фланец, препятствующий осевому перемещению вала. Упорный фланец крепится к головке блока цилиндров двумя винтами. Сверху к опорам распределительного вала пятью болтами прикреплена ось коромысел клапанов. Коромысла удерживаются от смещения вдоль оси двумя скобами, которые крепятся болтами крепления оси коромысел. В коромысла ввернуты винты, служащие для регулировки тепловых зазоров в приводе клапанов 5 .

Регулировочные винты стопорятся от отворачивания контргайками. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки. Клапаны стальные, расположены в два ряда, наклонно к плоскости, проходящей через оси цилиндров. Спереди (по ходу автомобиля) расположен ряд выпускных клапанов, а сзади — ряд впускных. Тарелка впускного клапана больше, чем выпускного.

Клапан открывается коромыслом, один конец которого опирается на кулачок распределительного вала, а другой, через регулировочный винт, на торец стержня клапана. Закрывается клапан под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, которая удерживается двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а изнутри снабжены упорными буртиками, входящими в проточку на стержне клапана
