Частые вопросы по автодиагностике через компьютер или смартфон:
Рассмотрим популярные вопросы по сервису Renault Megane 2.
Подходящие адаптеры, кабели и программы для сервиса
| Марка блока управления | Шина данных | Сканер | ПО |
|---|---|---|---|
| ECU Siemens EMS 3120, 3125, 3130, 3132 | CAN |
|
|
| Bosch | |||
| DELPHI |
* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5, например Scan Tool Pro
Важно:
В Renault реализована единая схема общения модулей по CAN-шине. Опрос внешним оборудованием происходит аналогично
Для ELM327 важно выбрать правильную модификацию. Стабильная работа, чтение памяти ЭБУ обеспечивает версия 1.5. Блоки управления фирмы DELPHI диагностируются одноименным сканером
На рынке часто встречаются аналоги серии DS по низкой стоимости. На практике часты случаи «отвала» сканера из-за низкого качества
Блоки управления фирмы DELPHI диагностируются одноименным сканером. На рынке часто встречаются аналоги серии DS по низкой стоимости. На практике часты случаи «отвала» сканера из-за низкого качества.
Подходящие сканеры для Renault Megane
Для Renault Megane II используются следующее оборудование:
- RENAULT CAN CLIP. Дилерский сканер, подходящий для всей линейки автомобилей Рено. Имеет собственное программное обеспечение.
- Launch CReader VI S. Портативный аппарат, оснащенный встроенным дисплеем. Прибор поддерживает глубокую диагностику машины, считывания памяти блока управления.
- Launch CReader 7S – обновленный вариант. Применяется в линейке Renault для сброса сервисных диапазонов. Хорошо коммутируется с блоками типа BOSCH, Siemens.
- Black CDP+. Аналог известного AUT OM CDP. Профессиональный сканер мультимарочного использование. Подходит для Рено Меган второго поколения.
Мощный вариант для комплексного анализа автомобиля — Renault CAN CLIP. Заточен под работу с машинами данной марки.
Особенности профессиональной диагностики без дилерского прибора CLIP
Диагноситку Рено Меган, в зависимости от устройства и программного обеспечения, можно разделить на три типа:
- подключение через Android-совместимый прибор, с использованием Torque PRO и расширенным PID +OBDII ELM327 адаптер версии 1.5;
- диагностика через компьютер илиAndroid-совместимое устройство, с применением скриптов PyREN +OBDII ELM327 адаптер версии 1.5;
- применение диагностического программного обеспечения DDT2000 + OBDII ELM327 адаптер версии 1.5.
Работать с базами DDT2000 можно как через сам PyRen на ПК, так и через другую оболочку под названием DDT4ALL.
Порядок действий:
- Установка Torque Pro на Андроид-устройство.
- По пути /.torque/extendedpids перенести файл конфигурации .csv. Он имеет расширенный набор инструкций PID. Это позволит сканеру «общаться» с большинством модулей автомобиля. Удобный способ переноса файлов конфигурации – Total Commander.
- Для Megane 2 необходимо изменить стандартную строку инициализации. Рабочий вариант: atat0\natstff\natat1\natal\natcra7e8\natfcsh7e0\natfcsd300000\natfcsm1\nattp6\n10C0
После проведения предварительных настроек можно соединиться с блоком. Схема опробована на блоках управления ДВС К9К 832, 836, 837 – Siemens, Valeo.
Torque Pro позволяет диагностировать большинство систем автомобиля, анализировать данные датчиков в реальном времени, проводить тесты электронных модулей.
Примечание:
С недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CLIP.
Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.
Источник
АБС на Рено Меган 2
19.12.2016
ТОРМОЗНАЯ СИСТЕМА
Автомобиль Рено Меган 2 оборудован антиблокировочной системой тормозов АБС (Anti-lock Brake System — ABS), предназначенной для предотвращения блокировки колес при резком нажатии педали тормоза и торможении на скользком покрытии.
В систему входят датчики скорости вращения колес, выключатель сигнала торможения, гидроблок, объединенный с электронным блоком управления АБС и контрольная лампа неисправности АБС.
На автомобиле Рено Меган 2 применена четырехканальная антиблокировочная система: по одному каналу на каждое колесо. Исполнительный элемент антиблокировочной системы – гидроблок – установлен в моторном отсеке справа (по ходу движения автомобиля).

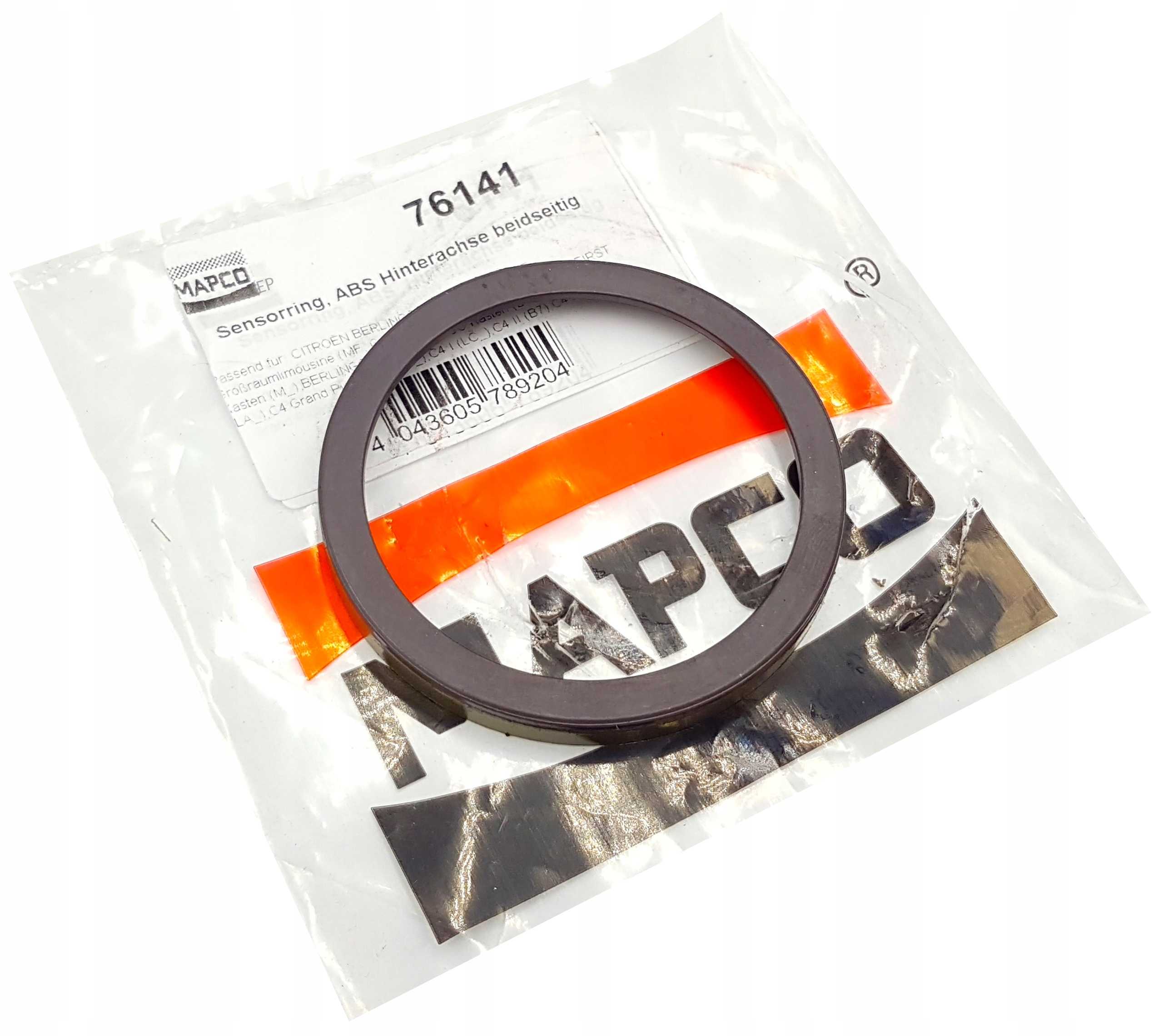

Гидроблок – это сложный узел, в который встроен гидронасос и электромагнитные клапаны. Работой гидроблока управляет электронный блок управления, объединенный с ним в целостный узел. Блок управления также контролирует исправность всех элементов системы АБС. На поворотных кулаках передних колес и на ступицах задних колес установлены индуктивные датчики скорости вращения колес. Задающие кольца датчиков скорости вращения передних колес выполнены на внешних шарнирах приводов, задних – на ступицах колес. Импульсные сигналы с датчиков поступают в блок управления. При начале блокировке колес гидроблок, по команде блока управления, ограничивает давление в гидроприводе, снижая тормозные усилия.
В зависимости от комплектации автомобиля Рено Меган 2 гидроблок АБС может выполнять функцию исполнительного механизма антипробуксовочной системы (ASR) и системы курсовой устойчивости (ESP).
Систему стабилизации курсовой устойчивости (ESP) можно отключить выключателем на панели приборов. Система автоматически повторно включается при включении зажигания или при скорости выше 50 км/ч.
При обнаружении неисправности электронный блок управления информирует водителя с помощью контрольной лампы на щитке приборов.
Неисправность АБС может быть вызвана отказом датчиков скорости вращения колес, повреждением электропроводки или неисправностью самого гидравлического блока клапанов.
При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается, что особенно опасно на скользком покрытии. Определить причину неисправности можно по специальным кодам, записанным в памяти блока управления. Считать эти коды можно при помощи диагностического оборудования. При отсоединении аккумуляторной батареи коды неисправностей из памяти блока управления не удаляются.
Как прокачать сцепление автомобиля (общее руководство)
Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.
Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.
Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.
После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.
После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле
Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра
Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.
1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

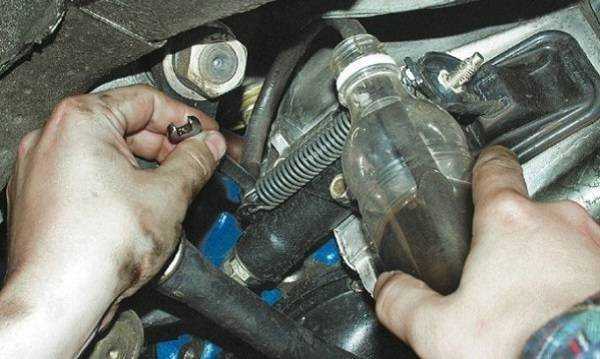

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.
3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.
4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.
5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.
6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.
7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.
Видео
Как прокачать сцепление на Ваз 2110, 2111, 2112
1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.
2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.
3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.
4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.
5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:
6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью. После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха. После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.
(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)
В каких случаях лучше доверять работу профессионалам
Самостоятельно можно справиться с наиболее частыми поломками ABS. Неполадки датчиков часто связаны с нарушением контакта или банальным загрязнением, так что будет нелишним провести обычную чистку поверхности и проверку креплений. Если эти манипуляции не помогают, то нужно проверить напряжение в датчике с помощью мультиметра.
Также можно самостоятельно проверить напряжение в проводке и контактах с помощью мультиметра, а затем зачистить или заменить нерабочие элементы электрической цепи.
Неисправности других компонентов системы труднее устранить. Самостоятельный ремонт ЭБУ можно порекомендовать тем автовладельцам, которые разбираются в электронике и умеют пользоваться паяльником.
Достаточно сложен ремонт гидравлического модуля — для этого нужно иметь большой запас знаний и умений ремонта техники. Автовладельцу, не обладающему необходимой базой, лучше доверить ремонт гидравлического блока профессионалам.
Датчик вращения переднего колеса
Снятие
1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Разделу Системы заряда и запуска).
2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Чтобы облегчить доступ, снимите колесо.
3. Проследите проводку от датчика, выпуская ее из всех скоб и помечая ее расположение, и отключите разъем.
4. Ослабьте и снимите болт крепления и извлеките датчик из поворотного кулака.
Установка
1. Очистите совмещающиеся поверхности датчика и поворотного кулака и нанесите в отверстие поворотного кулака небольшое количество универсальной смазки.
2. Убедитесь, что кончик датчика чист и поместите его в поворотный кулак. Установите болт крепления и затяните его приведенным в Спецификациях усилием.
3. Проложите проводку датчика, пользуясь сделанными при ее снятии метками, и прикрепите ее всеми скобами и стяжками. Подключите разъем электропроводки, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
Снятие
1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Чтобы облегчить доступ, снимите колесо.
2. Проследите проводку от датчика, выпуская ее из всех скоб и помечая ее расположение, и отключите разъем.
3. Ослабьте и снимите болт крепления и извлеките датчик.
Установка
1. Очистите совмещающиеся поверхности датчика и опорного щита барабанного тормоза и нанесите на корпус датчика небольшое количество универсальной смазки.
2. Убедитесь, что кончик датчика чист и установите его в рабочее положение. Вставьте болт крепления и затяните его приведенным в Спецификациях усилием.
3. Проложите проводку датчика, пользуясь сделанными при ее снятии метками, и прикрепите ее всеми скобами и стяжками. Подключите разъем электропроводки, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
Снятие
1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите колесо.
2. Ослабьте и снимите болт крепления датчика.
3. Проследите проводку от датчика, выпуская ее из всех скоб и помечая ее расположение, и отключите разъем.
4. Ослабьте четыре болта, крепящие сборку поворотного кулака к нижнего рычагу подвески, затем снимите все кроме нижнего заднего болта (обратитесь к сопроводительной иллюстрации).
5. Выведите сборку барабана/поворотного кулака наружу, так чтобы можно было извлечь датчик. Вероятно будет необходимо отвернуть оставшийся болт почти до конца резьбы.
Установка
1. Очистите совмещающиеся поверхности датчика и опорного щита барабанного тормоза и нанесите на корпус датчика небольшое количество универсальной смазки.
2. Убедитесь, что кончик датчика чист и поместите его в рабочее положение. Установите болт крепления и затяните его приведенным в Спецификациях усилием.
3. Установите новые болты крепления поворотного кулака и затяните их в диагональной последовательности приведенным в Спецификациях усилием.
4. Проложите проводку датчика, пользуясь сделанными при ее снятии метками, и прикрепите ее всеми скобами и стяжками. Подключите разъем электропроводки, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.
Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.
Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.
Установка
Установка производится в порядке, обратном снятию.

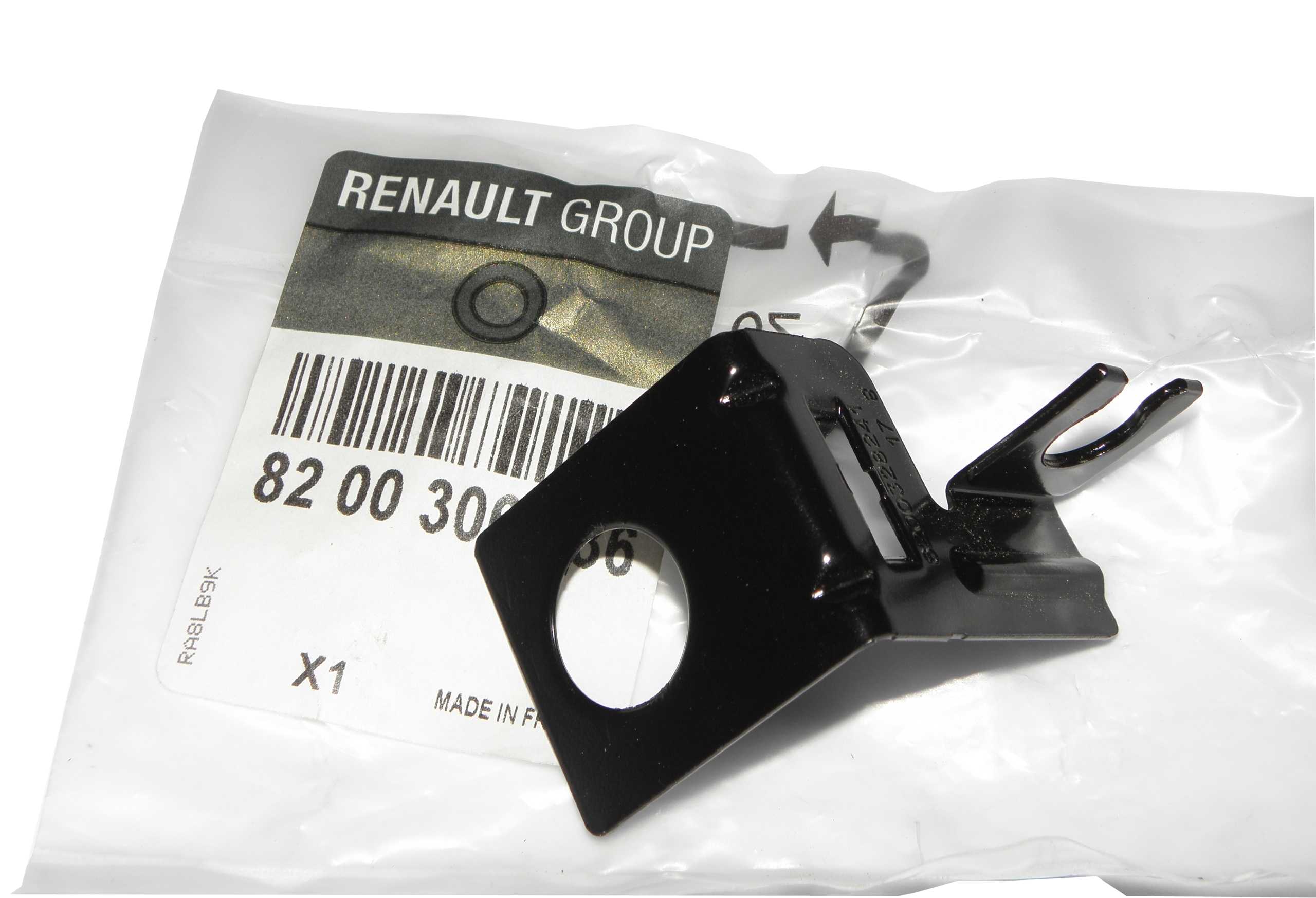

Рис. 6.94. Установка гидроблока
Внимание! Направьте наконечник провода «массы» гидроблока вниз, чтобы обеспечить герметичность разъема ЭБУ гидроблока (рис. 6.94)
Установите трубопровод холодильного контура кондиционера.
Затяните требуемым моментом:
- болты крепления кронштейна гидроблока (6,5 Н·м);
- болты крепления трубопроводов на гидроблоке (14 Н·м);
- болты крепления впускного коллектора (9 Н·м);
- болты крепления гидроблока к кронштейну (8 Н·м).
Примечание. Заменяйте прокладку при каждом снятии блока дроссельной заслонки.
Примечание. Обязательно замените прокладки на концах трубопровода холодильного контура кондиционера.
Удалите воздух из тормозной системы.
Подключите аккумуляторную батарею.
Выполните повторную реинициализацию запрограммированных крайних положений дроссельной заслонки.
Заправьте хладагентом холодильный контур.
Проверьте работоспособность системы кондиционирования воздуха при работе электровентилятора салона на максимальной скорости.
Если в салон подается не охлажденный воздух, найдите утечеку хладагента.
Основные неполадки тормозов ВАЗ 2107
Тормозная система работает под давлением и испытывает нагрузки на узлы и детали, поэтому периодически нуждается в ремонте.
К основным причинам, выводящим ее из строя, относятся:

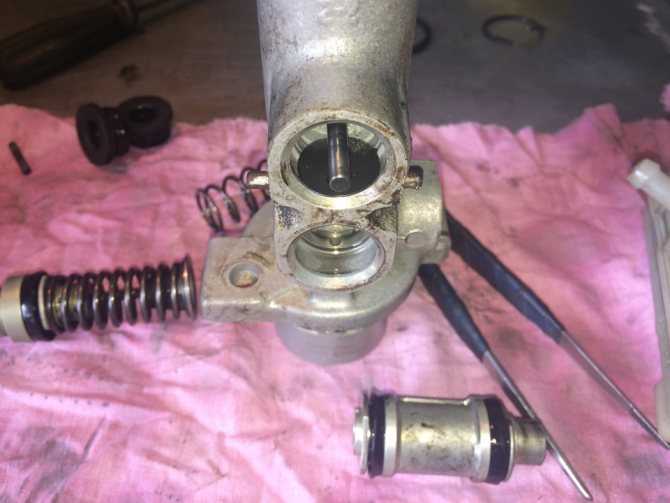

- неисправности главного тормозного цилиндра;
- неполадки вакуумного усилителя;
- перетирание или поломка магистральных трубок;
- разрыв тормозного шланга;
- нарушение герметичности контуров;
- утечка рабочей жидкости;
- проваливание педали тормоза в пол или слишком тугая педаль;
- увод автомобиля в сторону или в занос при гашении скорости;
- самопроизвольное притормаживание одного из колес;
- скрип (визг) тормозов;
- вибрация педали;
- неполное растормаживание одного или всех колес.
Любая из перечисленных неисправностей снижает эффективность торможения и требует самого пристального внимания. Иногда достаточно прокачать тормоза, чтобы избавиться от воздуха в магистральных трубопроводах, в других случаях понадобится замена деталей или узлов в сборе.
Особенности конструкции ABS Рено Меган 2
Автомобиль оборудован системой АBS BOSCH 8,0.
В зависимости от уровня комплектации автомобиля система BOSCH 8,0 включает в себя только АBS тормозов или АBS, объединенную с системой стабилизации траектории (ССТ).
После выполнения любых работ с системой стабилизации траектории необходимо проверить результаты ремонта в ходе дорожного испытания, а также с помощью диагностического прибора (CLIP).
ОПИСАНИЕ СИСТЕМЫ ABS С ФУНКЦИЕЙ СТАБИЛИЗАЦИИ ТРАЕКТОРИИ
Система ABS состоит из:
– вакуумного усилителя тормозов в сборе с главным тормозным цилиндром;
– узла электронасоса, включающего в себя гидравлический насос и блок регулирования давления (12 электромагнитных клапанов);
– ЭБУ ABS;
– датчика давления;
– датчика угла поворота рулевого колеса, встроенного в электроусилитель рулевого управления;
– комбинированного датчика углового и поперечного ускорения;
– четырех датчиков скорости вращения колес;
– выключателя функции стабилизации траектории.
ПРИНЦИП РАБОТЫ СИСТЕМЫ ABS С ФУНКЦИЕЙ СТАБИЛИЗАЦИИ ТРАЕКТОРИИ
Оптимальные параметры рассчитываются постоянно на основе измерений скорости вращения колес и угла поворота рулевого колеса. Эти параметры отражают оптимальное поведение автомобиля на дороге. Они сравниваются с реальными параметрами движения автомобиля на основе измерений скорости углового и поперечного ускорений.
При обнаружении отклонения реальной траектории от оптимальной соответствующее колесо подтормаживается. В некоторых случаях при недостаточной управляемости система подтормаживает одновременно оба колеса. Созданный таким образом момент сил возвращает автомобиль на оптимальную траекторию.
ОСОБЕННОСТЬ РАБОТЫ СИСТЕМЫ СТАБИЛИЗАЦИИ ТРАЕКТОРИИ

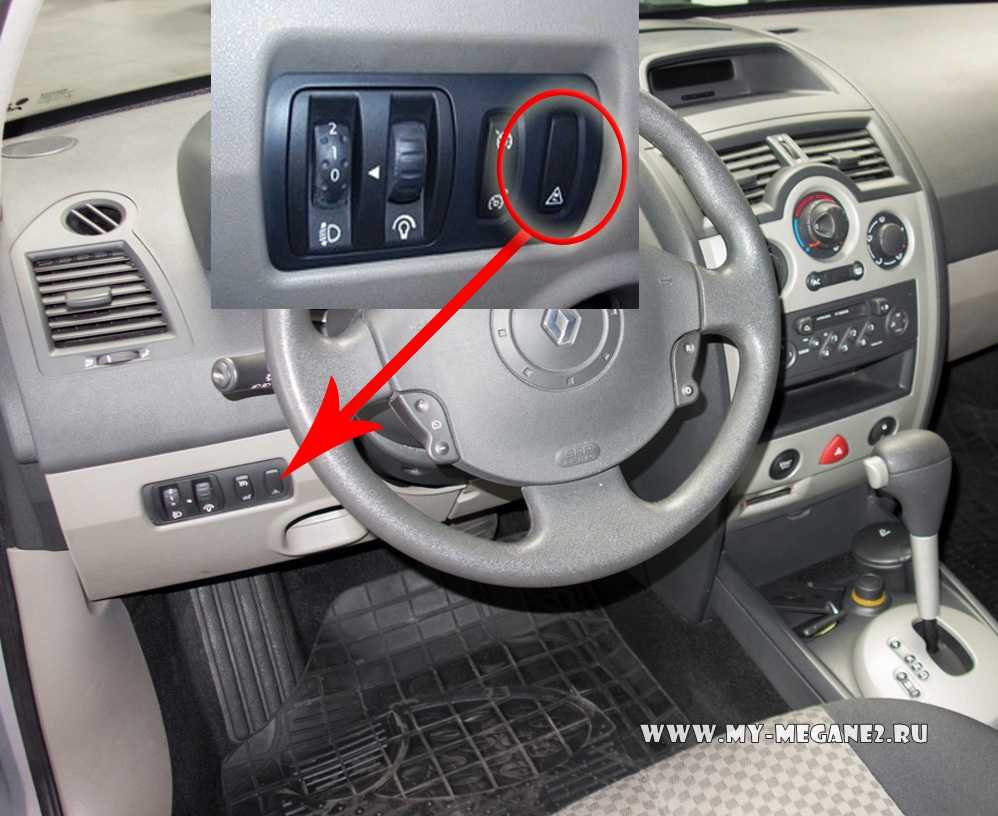

Функция системы стабилизации траектории может быть отключена выключателем, расположенном на приборной панели. Отключение системы невозможно, если скорость превышает пороговое значение 50 км/ч. Система автоматически повторно включается при включении зажигания или если скорость превысит 50 км/ч.

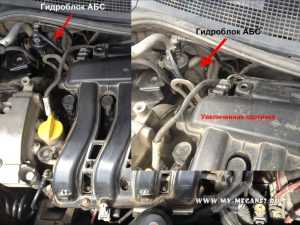

ГИДРОБЛОК
| рис.1 |
Узел электронасоса системы ABS оборудован ЭБУ с 26-контактным разъемом (рис. 1).
Узел электронасоса системы стабилизации траектории и системы ABS оборудован ЭБУ с 46-контакным разъемом (рис. 2).
| рис. 2 |
ЭБУ образует одно целое с узлом электронасоса.
— режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт.
При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес.
При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и обратный клапаны;
— режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электромагнитный клапан команду на уменьшение

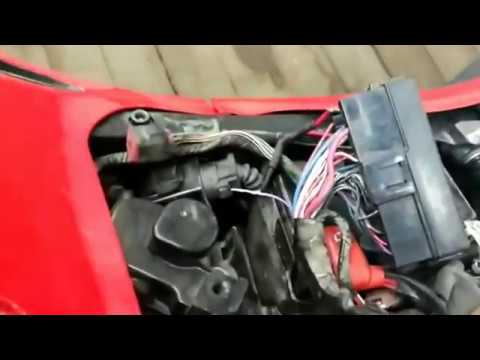

https://www.youtube.com/watch?v=jGoOEzqGjPo
подачи тормозной жидкости, затем напряжение подается на кажцый электромагнитный
клапан. Входной клапан закрывается, и подача тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;
— режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает на электромагнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;
— режим повышения давления. Если модуль определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.
для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.
Лёгкое и безболезненное изъятие
Отключение антиблокировки производится изъятием соответствующего предохранителя из блока. Найти его можно по схеме, расположенной на внутренней стороне крышки блока предохранителей. На ней он изображён как кольцо с надписью ABS внутри. После проделанной операции при езде водитель будет оповещён об отключении АБС горящим значком на приборной панели – пиктограмма кольцо с надписью ABS.
ABS на Рено Меган 2 является эффективным помощником водителя в экстренных дорожных условиях. Поэтому требуется вовремя обращаться в сервис, если появляется характерное кольцо, сигнализирующее о выходе из строя антиблокировочной системы. Как показывают последние данные мировых продаж, более 80% новых машин оснащены ABS. Такой показатель является лучшим свидетельством признания действенности системы антиблокировки колёс.
-
Опель мокка ошибка 89
-
Для чего нужен датчик сцепления на чери фора
-
Датчик дождя ниссан кашкай как включить
-
930730 ошибка f25 выход стартера перегрузка по току
- Схема зарядки газель крайслер
Лёгкое и безболезненное изъятие
Отключение антиблокировки производится изъятием соответствующего предохранителя из блока. Найти его можно по схеме, расположенной на внутренней стороне крышки блока предохранителей. На ней он изображён как кольцо с надписью ABS внутри. После проделанной операции при езде водитель будет оповещён об отключении АБС горящим значком на приборной панели – пиктограмма кольцо с надписью ABS.
ABS на Рено Меган 2 является эффективным помощником водителя в экстренных дорожных условиях. Поэтому требуется вовремя обращаться в сервис, если появляется характерное кольцо, сигнализирующее о выходе из строя антиблокировочной системы. Как показывают последние данные мировых продаж, более 80% новых машин оснащены ABS. Такой показатель является лучшим свидетельством признания действенности системы антиблокировки колёс.
Как проверить качество проделанной работы
После замены сенсоров АБС обязательно выполняется проверка их работоспособности. Для этого набирают скорость до 40 км/ч и затем резко надо затормозить.
Если автомобиль остановится без увода в сторону, на педали будет ощущаться характерная вибрация, и водитель не почувствует полной блокировки колес, то АБС функционирует правильно.
Полная блокировка колёс автомобиля при экстренном торможении на скорости опасна тем, что машина перейдёт в неконтролируемое скольжение. Вывести транспортное средство из так называемого состояния юза, когда авто движется по непредсказуемой траектории, даже профессиональному водителю с многолетним стажем и специальной подготовкой весьма проблематично. Для предотвращения подобной ситуации практически все современные автомобили оснащаются антиблокировочной системой (АБС), которая осуществляет экстренное торможение методом кратковременной блокировки колёс с прерываниями на их прокручивание.
Принцип работы
Для работы в оптимальном режиме в мотор автомобиля должна поступать топливная смесь в правильном соотношении: 1 часть топлива и 13 частей воздуха из атмосферы. Тогда автомобиль будет работать стабильно и с полной отдачей. Неисправность этого прибора грозит перерасходом топлива и потерей двигателем мощности.
ДМРВ позволяет получить идеальное количество воздуха, попавшего в двигатель и оптимизировать состав смеси. Данные с ДМРВ поступают на головной компьютер автомобиля. На основе этой информации он подсчитывает, сколько бензина необходимо использовать при каждом впуске.
Количество воздуха, которое поступает в цилиндр, зависит от того, насколько сильно вы нажимаете на педаль акселератора. Чем сильнее нажатие, тем больший объем воздуха и больший расход топлива.
В автомобиле Renault используется ДМРВ термоанемометрического типа. Его чувствительный элемент – небольшая металлическая пластинка, которая автоматически нагревается электричеством. Впускной цикл способствует охлаждению пластины, вследствие чего изменяется сопротивление металла. Эти показатели и считывает прибор.
Блоки под капотом
Блок защиты и коммутации
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).
Схема
Описание
- 10А – Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
- 10А – Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А – Насос омывателя фар
- 20А – Противотуманные фары
- 10А – Дальний свет (левая блок-фара)
- 10А – Дальний свет (правая блок-фара)
- 15А – Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А – Блоку правления ABS, ESP
- 30А – Передний стеклоочиститель
- 10А – Блок управления подушками безопасности
- 20А – Не используется
- 7,5А – ЭБУ коробки передач
- 25А – Система управления двигателем
- 15А – Датчики концентрации кислорода – нагрев
- 20А – ЭБУ коробки передач
- 5А – Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А – Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А – Блок управления электрооборудованием
- 30А – Стартер
- – Не используется
- 20А – Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
- 10А – Электромагнитная муфта компрессора кондиционера
- 5А – ЭБУ системы впрыска
- 20А – Ближний свет (левая фара), электрокорректор
- 20А – Ближний свет (правая фара), электрокорректор
- – Не используется
Блок 2
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
Схема
Обозначение
- A – Не используется
- B – Реле подогревателя топлива
- C – Реле света заднего хода
- D – Не используется
- F1 – 80A блока управления погружными подогревателями
- F2 – 70A блока предпускового подогрева
- F3 – Не используется
- F4 – 80A блока управления погружными подогревателями
- F5 – 60A / 40А реле электровентилятора
- F6 – 20А Подогревателя топлива
- F7 – Не используется
- F8 – 30А реле электровентилятора
- F9 – Не используется
Блоки возле аккумулятора
Блок отключения аккумуляторной батареи (1)
Схема
Назначение
- F1 – 190A Стартер
- F2 – 50A блок предохранителей и реле в салоне
- F3 – 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 – 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 – 80A электроусилитель рулевого управления
- F6 – 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 – 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности(2)
Схема
Описание
- 70А – дополнительный отопитель салона
- 80А – блок предохранителей и реле в салоне
- 80А – блок предохранителей и реле в салоне
- 80А – блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А – дополнительный отопитель
- 50А – ЭБУ АБС с ESP
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
-
Как открутить шкив коленвала субару
-
Нет тюльпанов на магнитоле как подключить усилитель
-
Как перенести маршрут из яндекс карт в навител
-
Пежо партнер дизель какое масло лить
- Плд секция мерседес что это такое
Общий принцип прокачки тормозной системы
На данный момент существует множество способов и приемов по прокачке тормозной системы автомобиля. Каждый из них по своему хорош в зависимости от тех или иных обстоятельств. Тем не менее все они по большей части основаны на общих принципах.
На первом этапе нужно подготовить все самое необходимое для прокачки тормозов.
В этот перечень входит:
- запас ТЖ;
- гибкие шланги для спускных клапанов;
- гаечные ключи нужного размера.
Особое внимание следует обратить на схему прокачки, которая предусматривает поочередный выпуск воздуха из подводных магистралей. Такая последовательность применяется для большинства современных автомобилей
Но, всё же перед прокачкой нужно подробно ознакомиться с алгоритмом, предписанным заводом-изготовителем конкретно Вашему типу авто
Такая последовательность применяется для большинства современных автомобилей. Но, всё же перед прокачкой нужно подробно ознакомиться с алгоритмом, предписанным заводом-изготовителем конкретно Вашему типу авто.
Принцип прокачки тормозов заключается в том, что при воздействии на педаль тормоза, пузырьки воздуха продавливаются по направлению к полостям рабочих тормозных цилиндров. Так после 3-4 нажатий на тормоз, педаль следует удерживать в выжатом положении до тех пор, пока не будет открыт воздушный клапан на соответствующем рабочем цилиндре.
Как только открывается клапан, часть ТЖ вместе с воздушной пробкой выходит наружу. После этого клапан заворачивается, и вся вышеобозначенная процедура повторяется вновь.
Не стоит также забывать, что в процессе прокачки тормозов, нужно следить за уровнем ТЖ в бачке главного цилиндра
Также после того, как вся система прокачена, крайне важно убедиться в отсутствии подтеканий, особенно в местах соединений штуцеров и воздушных клапанов. Не следует забывать и про пыльники
Их, по завершении всех работ, следует поставить на место во избежание засорения каналов спускных клапанов.
