Как поменять ремень гура уаз буханка 409 двигатель

Обслуживание и ремонт

Техническое обслуживание двигателя 4216 Евро-3 ГАЗель включает в себя такие операции, как:

Очистка силового агрегата от загрязнений при помощи ветоши.
Внешний осмотр кривошипно-шатунного устройства и газораспределительного механизма на наличие повреждений и дефектов.
Проверка герметичности соединений и устранение утечки рабочей жидкости из системы охлаждения.
Замена масла в дигателе.
Регулировка зазоров клапанов.
Проверка уровня давления в системе питания.
Проверка момента затяжки крепежных элементов.
Очистка фильтрующих элементов и замена изношенных механизмов.
Проверка мотора на наличие посторонних шумов во время работы.

Коды ошибок

Коды неисправностей двигателя:

111	Неправильно работает модуль управления системой
115	Сбои в работе датчика, отражающего количество оборотов двигателя на холостом ходу
143	Низкий уровень давления масляной жидкости
146	Высокая температура охлаждающей жидкости
151	Система охлаждения не набирает требуемую температуру
197	Недостаточное количество жидкости в охлаждающей системе
214	Перегрев масла
233	Низкий уровень давления жидкости, используемой для охлаждения, неисправности помпы
234	Завышенное число оборотов мотора
235	Увеличенная температура дизельного топлива
245	Низкий уровень напряжения в цепи вентилятора
261	Некорректная работа насосного механизма
275	Сбои в работе клапана высокого давления
281	Неисправность форсунок источника питания
351	Недостаточное давление масла

Двигатель 4216 ремень генератора установка

=========================================================================== УМЗ-4216 — Инжекторный бензиновый двигатель класса Евро-3 или Евро-4. Выпускается 14 модификаций для автомобилей Газель, Соболь со старой и новой рамой.

В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР и без. Под 92-й и 95-й бензин.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней

по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом. Показания к замене:

трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

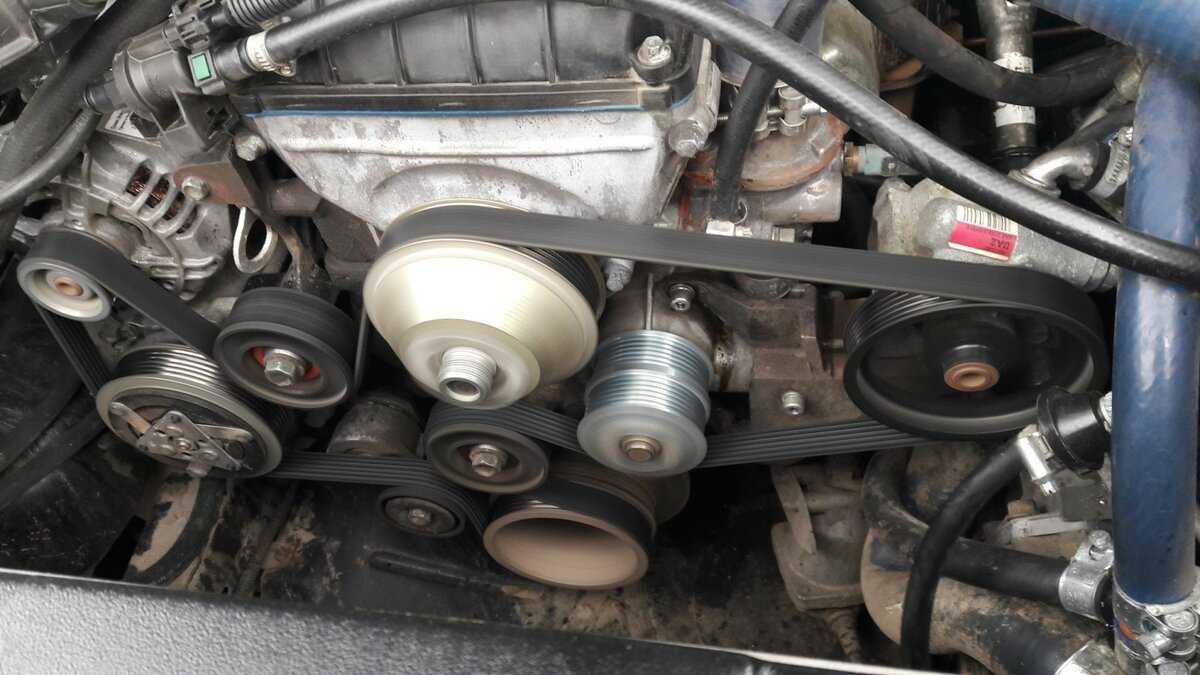

Двигатель УМЗ-4216 имеет два вида конфигурации ремней: 1. Вариант:

три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант:

два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

У нас на складе в наличии вся линейка необходимых размеров и типов ремней, роликов, натяжных устройств, кронштейнов как отечественного, так и зарубежного производства известных марок.

источник

+7+7+7+7 (498) 657-83-43+7

Адрес: г.Москва, МКАД 23 км, Влад.3, стр.1 (комплекс «Развилка»)

+7+7+7+7 (498) 657-83-43+7

Ремни генератора автомобиля часто выходят из строя. Это связано с длительным сроком эксплуатации или небрежным обращением. Если Вы заметили неисправности, замену ремня необходимо осуществить как можно скорее.

Для чего необходим ремень генератора? Его задача заключается в передачи вращения двигателя к агрегатам Газели. При этом в движение могут приходить несколько механизмов. Воздействуя на помпу, насос усилителя руля и генератор, ремень обеспечивает слаженную работу всего механизма. Чтоб не допустить сбоя, необходимо следить за износом комплектующей и контролировать натяжение.

Если Вы уже приобрели качественную деталь, самое время запастись инструментами и выполнить монтаж, следуя инструкции. Мы рекомендуем одеть перчатки, чтобы не повредить руки. Ведь в этой зоне расположено множество острых углов.

1. Передняя панель и облицовка радиатора автомобиля снимаются.

2. Специальным ключом необходимо отвернуть болты, находящиеся по обеим сторонам педали.

3. Взяв головку «на десять», следует отвернуть болт, который находится под замком капота. Для снятия решетки следует отвернуть нижние болты, которых здесь два.

4. Решетка и панель устанавливаются на расстоянии, которое позволяет трос замка.

5. Тем же ключом, что и в п.2, необходимо ослабить винт натяжителя. Воротком сдвигают генератор, после чего окончательно расслабляют крепление ремня.

6. Гайка ролика также ослабляется. Выньте гайку и сдвиньте элемент в сторону двигателя.

7. Далее необходимо снять сам ремень.

8. Произведите демонтаж ремня водяного насоса.

9. Новые ремни устанавливаются и натягиваются до упора.

10. Последним шагом собирается передняя панель и решетка радиатора.

Итак, замена ремней на Газели не потребует от Вас большого количества усилий. Достаточно лишь иметь базовые знания и четко следовать инструкции, которая поможет Вам не ошибиться.

Но если Вы желаете отдать свой транспорт в руки мастеров, приезжайте в наш автосервис. Мы поможем заменить любые детали и подобрать все необходимые комплектующие и инструменты. У нас – самые лучшие цены на автозапчасти для иномарок и отечественных автомобилей. Вас приятно удивит наш уровень сервиса и индивидуальный подход к каждому клиенту.

источник

БОНТРЕЙД › Блог › ДВС УМЗ 4216 Меняем электрику на механику! Скажите перегреву, давай досвиданье!)

1.Привод вентилятора ГАЗель ДВС-4216 Е-3 под ремень 13х875, 13х900 вместо электромуфты (для установки вентилятора постоянного вращения) цена 1675 руб 2.Привод вентилятора ГАЗель ДВС-4216 Е-4 под ремень 6PK 1370 вместо электромуфты (для установки вентилятора постоянного вращения) цена 1580 руб 3.Привод вентилятора ГАЗель ДВС-4216 Е-4 под ремень 6PK1370 вместо электромуфты (для установки эл. вентилятора) цена 1220 руб

Комментарии 13

Интересно, а вот летом в пробке вентилятор с постоянным вращением поможет? Вряд ли…

Конечно поможет, на ЗМЗ 24/402/421/4026 и УМЗ 414/417/4213 стоит вентилятор постоянного вращения и как правило справляется.

Постоянное вращение вентилятора на расход влияет негативно, к сожалению…

нашел решение!на новых некстах с эвотечем(тот же 4216) стоит вискомуфта! как на дизелях и 409 движках.но в продаже нет нигде…пока что.кто найдет отпишитесь

на е3 300т пропердолил и только 2 раза муфту сменил, перегревом проблем не каких

Не знаю почему все жалуются на перегрев, у меня 4216 Е3 вообще нет проблем. В прошлом году поменял электромуфту по причине развалившегося подшипника и всё. Машина 2010 года

Иван, приветствую! По осени заглючил датчик включения муфты вентилятора, поменял. С новым, даже зимой движок работает на грани перегрева. По весне буду опять менять. Соболь Баргузин УМЗ 4216 2011 г.в

Замена ремня генератора на Газель Бизнес своими руками

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя ко вспомогательным его агрегатам. Некоторые устройства способны приводить в движение сразу несколько механизмов.

Приводной ремень может воздействовать на помпу, насос гидравлического усилителя руля, различные компрессоры и даже генератор. Для того чтобы все вышеперечисленные механизмы работали слаженно и бесперебойно, необходимо своевременно производить замену детали, и при необходимости регулировать ее натяжение. В сегодняшней статье мы рассмотрим: где располагается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую инструкцию по установке. Ну, что приступим.

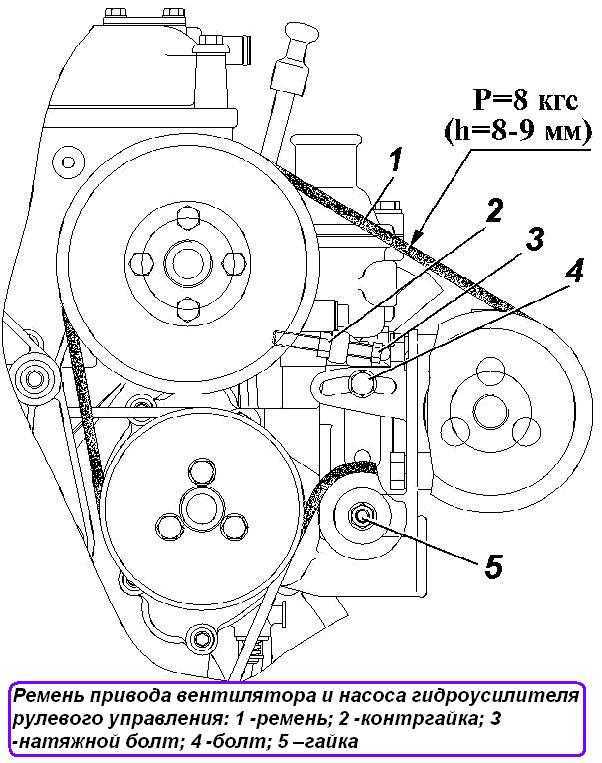

Замена ремня привода насоса гидроусилителя

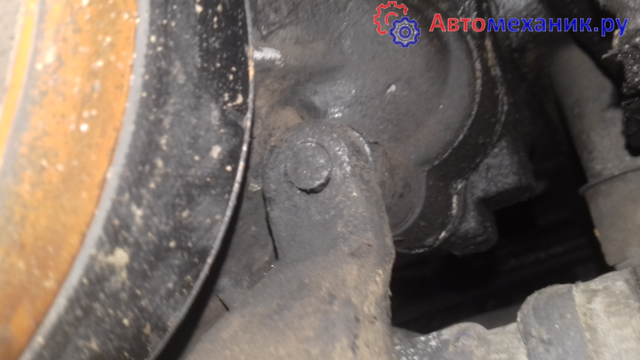

Замена ремня привода насоса гидроусилителя начинается с того что ремень необходимо ослабить. Натягивается он шкивом насоса гидроусилителя. Конструкцией кронштейна предусмотрено то что насос может двигаться, находясь на посадочном месте. Для етого имеются прорези куда вставляются крепежные болты. Болты ослабляются.

С торца кронштейна установлен натяжной болт. Он двигает крепления насоса в ту или другую сторону. В зависимости от того что нужно сделать ослабить или натянуть ремень.

Точнее сказать не двигает а создаёт упор. Чтобы зафиксировать крепление насоса в определенном положении. После того как с его помощью натянется ремень затягиваются крепежные болты.

Тем самым создается надежное натяжение ремня.

После того как ослаблено натяжение ремня его можно снимать со шкивов. Постепенно просунуть через крыльчатку под каждую полость отдельно. Расстояние от крыльчатки до диффузора позволяет это сделать практически беспрепятственно.

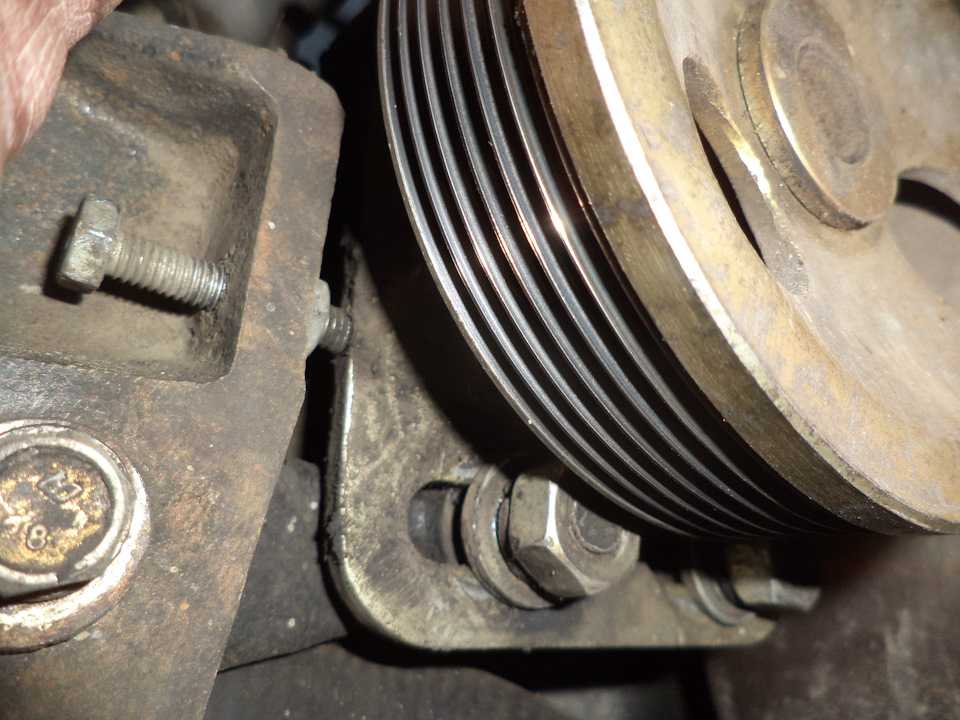

Перед тем как устанавливать новый ремень очень важно проверить затяжку болтов которые крепят кронштейн насоса гидроусилителя руля к блоку двигателя. Имеются три болта

Болты обязательно необходимо протянуть. В случае ослабления затяжки. У болтов отрывается головка. В результате возникающего люфта и биения. Болт может обломиться и по уровню поверхности.

Это значительно затруднит его выворачивание.

В моём случае при снятии старого ремня кронштейн болтался. Нижний болт был отпущен. У верхнего болта оторвало головку. А среднего болта не было вообще. Поэтому при каждой замене ремня необходимо проверять затяжку болтов и их наличие.

Обломленный болт выкрутился легко. Потому что блок двигателя чугунный. В чугуне болты и шпильки сильно не закипают. После того как кронштейн был надежно закреплен. Ослабляется натяжной болт, крепёжные болты. Устанавливается новый ремень. Натягивается фиксируется крепежными болтами.

Ремень привода насоса гидроусилителя поликлиновой с шестью ручьями. Имеет размер 1195 мм .

Перед тем как устанавливать ремень гидроусилителя необходимо заменить ремень привода генератора и при необходимости натяжной ролик.

Замена ремня генератора на УАЗ 3909 буханка

Замена ремня привода генератора на УАЗ производится немного легче чем ремень привода насоса ГУР. Потому что к нему более легкий доступ с низа автомобиля. Ремень можно свободно снять и установить.

Неудобно отпускать и натягивать ролик натяжения ремня. Чтобы до него добраться необходимо, использовать удлинитель с головкой на 10 мм.

При вращении натяжителя по часовой стрелке ролик натягивает ремень. При вращении против часовой стрелки ремень ослабляется.

На автомобиле УАЗ используется поликлиновой ремень с 6 ручьями длинной 1195 мм также подойдет ремень длиной 1220 мм

При установке ремней легко ошибиться в расположении их на шкивах поэтому лучше воспользоваться схемой или зарисовать расположение перед снятием

Ремонт если рвет ремень генератора на Газели, Соболь | ЗМЗ 405 евро3

Для начала надо проверить соосность шкивов и бла-бла.

При наличии неисправности генератора его снимают с двигателя автомобиля и проводят диагностические и ремонтные операции. Для этого можно обратиться в сервисные мастерские или же провести ремонт самостоятельно. Многие автолюбители, которые впервые столкнулись с данной проблемой, задаются вопросом о том, как поменять генератор

на «Газели». Операция по снятию и установке данной детали не относится к сложным технологическим и ремонтным процессам, и осуществить ее можно в домашних условиях. Для этого понадобится стандартный набор инструментов.

Неисправность

Неисправность может быть неожиданной, а может сообщать о своем существовании заранее, по этой причине лучшая рекомендация, это просто слушайте свой автомобиль. И не стоит говорить что УАЗ это собрание звуков, разных и странных. Это не вполне так. Машину нужно не только гонять, но и обязательно прислушиваться к ней. У наездников не ходят ни УАЗы не MB G-klasse.

Проявление неисправности

Похолодание часто является катализатором поиска неисправности, и в моем случае это было именно так. Появилось легкое посвистывание, такой соловей под капотом. По звуку было принято решение что источник звука это ремень либо ролики, а значит нужно разбирать.

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
После этого появляется доступ для замены верхней детали.
Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
После удаления верхнего ролика, можно увидеть расположение нижнего.
Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика — один старый с изношенным подшипником, а второй новый.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Проверку натяжения ремней нужно производить при каждом техническом обслуживании

Ремень нужно заменить, если при осмотре ремня обнаруживаются:

— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;

— следы масла на поверхности ремня.

Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.

Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

После регулировки, затягиваем болт крепления натяжного ролика.

Поликлиновый приводной

Эти модели представляют собой очень маленькие клиновые ремни, которые собраны в едином корпусе. Данная конструкция обеспечивает высокую гибкость – благодаря этому свойству их можно применять на шкивах с уменьшенным диаметром, от 45 мм. Также эти решения позволяют отбирать мощность не только по прямой, но и по обратной ветви.

Технические характеристики изделия позволяют использовать один поликлиновый ремень сразу на несколько устройств. Это может быть ремень ГУР, кондиционера, помпы, компрессора, генератора и так далее. Но в случае обрыва эксплуатировать машину нельзя. Нужно обязательно заменить вышедшую из строя деталь. По составу поликлиновые ремни представляют собой подложку из резиновых материалов, каркас из прочных нейлоновых нитей, а также базовую часть на основе каучуковых композиций. Последняя находится в контакте с металлическим шкивом.

Установка УМЗ-4216 продолжение … — УАЗ 3962, 2.9 л., 1998 года на DRIVE2

Начну с того, чтобы было сделано ещё до начала установки мотора на авто.1. В головке не было отверстия под штуцер для ОЖ на печки. Сверлом на 19,5 сверлим отверстие и нарезаем резьбу 1/2′.

2. Прослерлил 2 новых отверстия под КПП, нарезал в них резьбу и 1 отверстие под шток вилки сцепления.Есть чертеж колокола с разметкой отверстий, но мне не хотелось отклучивать колокол, а наносить отверстия на вертикальную плоскость не удобно, поэтому я взял уазовский колокол, обратной стороной прикрутил его на верхние точки крепления, наметил нижние точки, путем вкручивания болтов болтов.

Под вилку отверстие сверлил по чертежу. Тут миллиметр туда-сюда не страшен.

Отверстия под КПП и шток вилки сцепления

3. Установил сливной кран с блока, т.к. на новом моторе стояла заглушка.

4. Выкинул муфту включения вентелятора, вытачили мне новую ось под ролик от 406 мотора. Вместо ремня длинною 1370 установил 1350. Конструктив поликлина на этом моторе мне не очень нравится, но решил оставить практически заводской вариант, выкладываю для сравнения фотку поликлина, что когда то делал я для своего мотора.

Поликлин моего старого мотора

Поликлин в процессе изготовления

5. Сделал проставку для выноса насаса ГУР. На новом моторе вначале идет поликлиновой шкив, зател клиновой. Ремень 1150 оказался коротким, подошел 1220.

6. Приверил 2 удлиненные гайки на клапанную крышку для крепления расширительного бочка ОЖ

7. Заменил корпус термостата на корпус от умз-4213.

Цена вопроса: 1 000 ₽ Пробег: 17040 км

Проверка состояния деталей

Независимо от того, какой генератор

на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.

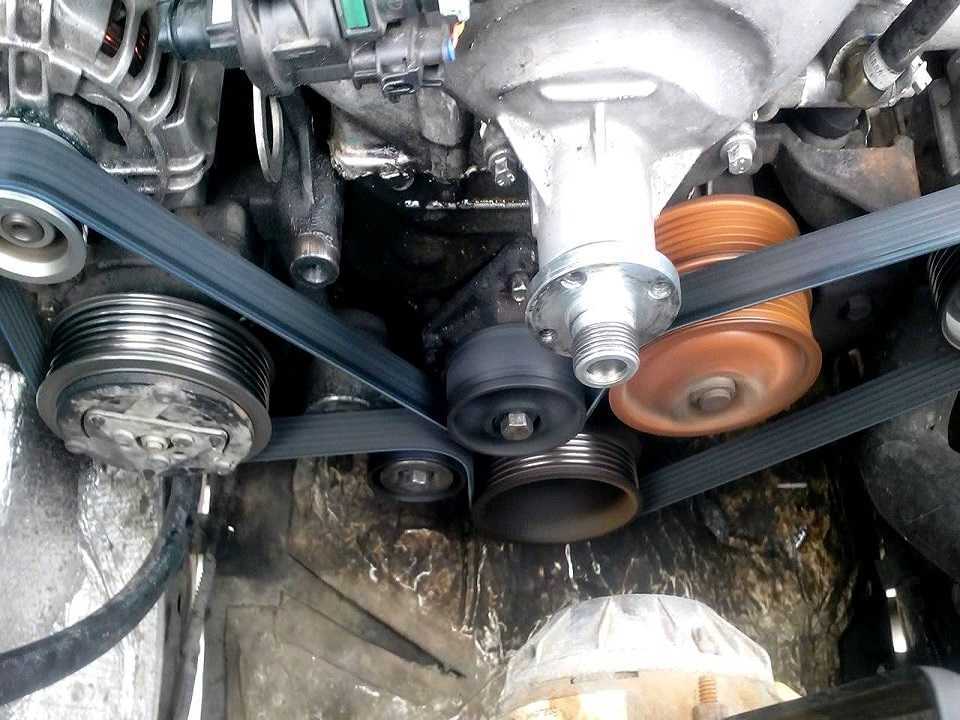

Схема ремня газель 4216.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом.Показания к замене: трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Двигатель УМЗ-4216 имеет два вида конфигурации ремней:1. Вариант: три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант: два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

Генератор «Газели» и его неисправности. Установка генератора на «Газель «. Как поменять генератор на «Газели»?

Электрическое оборудование данного автомобиля изготовлено по однопроводной схеме: минусовые клеммы устройств и оборудования подсоединены к «массе» — кузову и другим механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В неизменного тока. Замена ремня генератора тойота королла. Для включения электронной цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда движок не запущен, все электронные потребители берут питание от аккума, а при запущенном движке питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных устройств вооружена предохранителем на 40 А, а цепь дополнительного оборудования и устройств — предохранителем на 60 А. Они расположены в блоке предохранителей , который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с наименьшим токовым срабатыванием. Располагаются они под приборной панелью с водительской стороны.

Генератор «Газели» представляет собой синхронную трехфазную машину с электрическим возбуждением и предназначен для преобразования вращательного движения в электронную энергию. Автомобиль оснащается моделями 2502.3771 либо 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель » своими руками осуществляется с помощью крепежного кронштейна с правой стороны агрегата. Привод его осуществляется конусновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в данном рабочем режиме.

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электрических устройств, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует особый указатель на приборной панели. При таковой неисправности пуск мотора и движение автомобиля все таки вероятны, но до того времени, пока аккумуляторная батарея вполне не разрядится. Обычным образом передвигаться на таком автомобиле нереально.

К главным неисправностям генератора можно отнести последующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, лишний износ щеток.

Генератор «Газели», как и хоть какой механизм автомобиля, может иметь как механические повреждения, так и электронные. Потому и метод устранения поломки, и виды операций имеют разный характер.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
Извлекаете корпус натяжителя.
Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
Снимите успокоитель цепи.
Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

УАЗ Патриот — замена ремня генератора и водяного насоса

Система охлаждения автомобиля не позволяет перегреваться основным его механизмам

Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру

Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

В УАЗе он называется – водяной насос. Сам по себе он тоже не может качать, поэтому ему нужна определённая подпитка. А подпитывается он от генератора. Происходит это путём передачи крутящего момента от шкива генератора, шкиву насоса. Если авто часто подвергается серьёзным нагрузкам, то ремень работает чаще, и из-за этого быстро изнашивается. При обнаружении каких-либо потёртостей, надрезов и прочего, должен произойти процесс, именуемый, как замена ремня генератора и водяного насоса УАЗ Патриот своими руками.

Пошаговая замена

1. Со шкива коленчатого вала нужно снять ремень привода насоса гидроусилителя руля и шкива вентилятора. 2. Затем нужно ослабить на несколько оборотов болт крепления натяжного ролика. 3. Ослабляя, вытаскивайте ремень.

4. Устанавливайте новый ремень. 5. Натягивайте его, путём регулирования болта натяжного ролика. Прогиб должен составлять около 15 миллиметров. Натяжение так же можно регулировать с помощью ветви ремня.

Замена ремня генератора на УАЗ Патриот — видео

Замена ремня окончена. Заведите двигатель Вашего автомобиля и проверьте, чтобы ремень крутился без лишнего трения о шкив, и без соскоков. Помните, что лучше лишний раз заменить ремень, ведущий к водяному насосу, чем ждать поломки двигателя из-за перегрева. Напомним, что в предыдущей статье мы рассказывали как отремонтировать тормозную систему uaz patriot своими руками.

Замена ремня генератора Чери Амулет своими руками — фото Привод генератора на Чери Амулет соединён ремнем с компрессором кондиционера. Иногда этот ремень изнашивается, иногда рвётся. И его замена требуется в обоих случаях. Так как это очень маленькая запчасть, если Вы часто пользуетесь кондиционеров в своём авто, то Вы просто обязаны возить с собой запасной ремень, ведь надрыв может случиться в любое время, в любом месте, и избежать этого невозможно. Можно лишь вовремя отреагировать.

Замена ремня ГРМ на Форд Мондео 2 — фото Ремень газораспределительного механизма – импровизированная зубчатая цепь из металла или резины, которая синхронизирует вращение распределительного и коленчатого валов. Но это не единственная его задача. Он ещё и движет водяной помпой, которая позволяет охлаждающей жидкости перемещаться по системе охлаждения. Натягивается ремень с помощью натяжного ролика, замена которого производится одновременно с заменой ремня.

Ford Fusion — замена ремня генератора своими руками Как минимум раз в шесть лет необходимо заменять ремень генератора. Так гласит инструкция. Но если на нём имеются видимые повреждения, то замена требуется немедленно. Эта небольшая деталь очень важна для правильной работы автомобиля, ведь именно благодаря нему от коленчатого вала передаётся крутящий момент на вал генератора.

Ремень генератора ВАЗ 1111 (Ока) — инструкция по замене Ремень привода генератора – важная деталь в механизме подачи электричества. Если он не исправен, порван, или вовсе слетел, то все приводы, зависящие от электроэнергии станут неработоспособными. Основной проблемой, которая может возникнуть, при таком исходе – выход из строя аккумуляторной батареи. Поэтому, каждый владелец Оки обязан возить у себя в бардачке запасной ремень привода генератора. Деталь небольшая, поэтому лучше заранее перестраховаться, тем более, что замена ремня привода генератора . пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ

Замена ремня генератора ВАЗ 2121 своими руками Из-за того, что люди в нашей стране плохо воспитаны, ещё маленькими детьми мы могли видеть такую деталь, как ремень генератора. Он относиться к категории частозаменяемых деталей, поэтому водители могли остановиться на дороге в любом удобном месте, заменить его, выбросить и поехать дальше. К тому же, замена ремня занимала около 10-15 минут. Так как двигатели на всех Нивах идентичны, замена ремня генератора Нивы 2121 является пособием и для других ВАЗовских моделей.

Сход развал ВАЗ 2107 своими рукамиКак подтянуть рулевую рейку на АвеоКатегория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Как перетянуть руль самомуПодключаем биксенон (фото и видео)

Автомобиль за 150 тысяч рублейКак завести машину без ключа

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

УАЗ Patriot Дизель 51432.10 › Бортжурнал › Доработка системы охлаждения (часть 1) и замена ремней

Собрался поменять ремни, т.к. уже появилось много трещин в «ручейках», и заодно решил доработать систему охлаждения. Хотел это сделать еще прошлым летом, но не срослось, в результате зимой в салоне было прохладно.

Напомню, что на дизелях 51432 термостат не очень удачно интегрировали с двигателем, что проявляется в постоянном токе ОЖ через «большой круг» и радиатор. Ток этот возникает из-за дырки термостате, которая пропускает ОЖ, даже если термостат еще не открыт. В результате, и так не шибко горячий дизель, зимой с трудом прогревает ОЖ до 60С, что не достаточно для поддержания комфортной температуры в салоне. Дырку эту можно запаять, но тогда датчик температуры, ввернутый в термостат, не будет омываться, пока термостат закрыт. Для решения проблемы необходимо реализовать дополнительный сток ОЖ обратно в бачок. Тема много обсуждалась на формурах, в частности, тут.

Приступаем. Ремни на замену закупил Gates 6PK1600 и 6PK1693. С завода, кстати, один ремень стоял Gates, другой без маркировки. Нужно снять кожух и вентилятор охлаждения с вискомуфтой (у меня снят на постоянной основе). Для снятия ремня кондиционера и ГУРа (6PK1693) нужно снять верхний эксцентриковый натяжной ролик. В нашем случае для удобства снимем оба. Для снятия второго ремня (генератор, помпа) нужно накинуть торцевой ключ на обводной ролик механизма натяжения и потянуть по часовой стрелке. В результате ремень прослабнет и его можно снять.

Сливаем ОЖ, откручивая винт внизу на радиаторе с внутренней стороны. Я просто слил, подставив внизу ведро.

Для удобного доступа к одному из винтов крышки термостата необходимо чуть сдвинуть вправо компрессор кондиционера. Для этого выкручиваем винты крепления компрессора к переднему кронштейну и один винт крепления к заднему кронштейну. В результате компрессор остается прикрученным на один винт к заднему кронштейну (снизу). В таком положении аккуратно его «отгибаем» вправо, чтобы дать доступ к второму винту крышки термостата. Для еще более удобного доступа можно целиком открутить передний кронштейн (3 винта), что позволяет его вместе с приводом ГУРа опустить вниз, чтобы не мешался.

Снимаем крышку, достаем элемент термостата, и запаиваем дырочку (использовал 100 Вт паяльник и паяльную кислоту). Можно не паять, а просто маленьким винтиком заглушить.

Дальше врезаем дополнительный сток ОЖ. Покупаем уголковый штуцер термостата от Газели (4216-1014072). У него дюймовая коническая резьба «1/8» по ГОСТ 6111-52 (нужен метчик, с маркировкой К или NPT). На моем корпусе термостата уже были заглушенные отверстия, для рассверливания применяем сверло 8.4 мм. Можно врезаться спереди или справа, на мой взгляд спереди удобнее резьбу нарезать.

На бачке ОЖ также нужно рассверлить глухой отвод. Я использовал сначала тонкое сверло, потом сверло 4 мм. Для соединения используем подходящий 8 мм армированный шланг.

Собираем все в обратном порядке. По ходу дела переложил по-другому то самое колено над кондиционером, которое все ругают (немного укоротил шланг от термостата к колену). Внутри колена, кстати, ржавчины почти не было. А вот в бачке на дне осадка было прилично. Слитую ОЖ отфильтровал и залил обратно, добавив по необходимости свежей (использую красный антифриз «Лукойл»).

Ревизия роликов проблем не выявила. Крутятся хорошо, не люфтят. При регулировке натяжения ремня кондиционера и ГУРа по идее нужна специальная вилка для задания положения ролика. У меня такой нету, поэтому просто слегка затягиваю винт верхнего ролика, упираю плоскую отвертку в отверстие для вилки, и легкими постукиваниями добиваюсь нужного натяжения, дальше затягиваю винт ролика.

В конце проверяем на холодную нагрев радиатора. До 75С должен быть холодный.
