Поршневая мтз 80 и мтз 82: установка шатунно-поршневой группы

Компоненты двигателя

Базовая силовая установка, это мотор, работающий на тяжёлом топливе, цилиндры расположены в ряд и совершают работу за четыре такта.

Компоненты силовой установки:

Структура	Расшифровка
Станина	Объединение цилиндров
Конструкции	Распределение газов	Головка, клапаны и толкатели
Крышка головки, коллектор
Механизм распределения
Кривошипы и шатуны	Поршни, шатуны, вал, маховик
Структура	Снижения трения	Клапан отвода газов
Нижняя часть двигателя
Помпа и приёмник
Фильтрующий элемент и регенератор тепла
Маслопроводы турбокомпрессора
Подачи топлива	Топливные трубопроводы и аппаратура
Фильтрующий элемент (тонкий)
Фильтрующий элемент (грубый)
Очиститель воздуха и подводящий тракт
Отвода тепла	Помпа
Терморегулятор
Механизм обдува
Теплообменник жидкость, масло
Устройства	Повышения давления воздуха	Турбинный компрессор
Запуска	Электрическое устройство пуска, дополнительный двигатель с редуктором
Электрический элемент накаливания
Приводы	Электрооборудования	Генератор
Агрегатов	Нагнетатель
Шестерённый насос
Муфта сцепления

Коромысло клапана силовая установка Д-245:

Последовательность операций по снятию поршней в сборе с шатунами:

1. Снять с двигателя головку цилиндров и масляный картер.
2. Провернуть коленчатый вал настолько, чтобы демонтируемый поршень оказался в нижней мертвой точке (н.м.т.).
3. Расшплинтовать и отвернуть гайки крепежных болтов подшипника нижней головки шатуна и снять крышку шатуна.
4. Протолкнуть шатун с поршнем и вынуть комплект этих деталей из цилиндра.Перед извлечением поршни в сборе с шатуном из цилиндра нужно проверить состояние верхней кромки зеркала цилиндров. При наличии здесь буртика (недоношенного участка зеркала цилиндра) его нужно удалить специальным режущим инструментом.
5. Пометить поршень порядковым номером цилиндра и проверить наличие заводской отметки порядкового номера цилиндра на шатуне и его крышке со стороны, обращенной к распределительному валу (см. обозначения А и 2 в круге на рисунке). Остальные поршни в сборе с шатунами вынимают из цилиндров аналогичным способом.

Техобслуживание Д-245

Для обеспечения длительной и безотказной работы дизеля следует придерживаться следующих основных положений:

— периодически проверять состояние крепления сборочных единиц;

—  перед пуском дизеля проверять уровень масла в картере дизеля и охлаждающей жидкости в расширительном бачке;

— после пуска до включения нагрузки дать дизелю поработать 2.3 мин сначала на минимальной частоте вращения холостого хода с постепенным повышением до максимальной частоты;

— нагружать дизель только после того, как температура охлаждающей жидкости в системе охлаждения поднимется до 40°С;

— до включения нового дизеля в работу под нагрузкой произведите его обкатку;

— работа дизеля на холостом ходу более 15 мин не рекомендуется;

— не допускать перегрузки дизеля, во время работы и следить за показаниями контрольных приборов;

— не останавливать дизель перекрытием всасывающего тракта кроме аварийных случаев;

— применять топливо и масло только тех марок, которые рекомендованы заводом-изготовителем;

— содержать дизель в чистоте, не допускать течи топлива, масла и охлаждающей жидкости, подсоса неочищенного воздуха в цилиндры;

— дизель может работать при продольных и поперечных наклонах не более 35°;

— перед остановкой дизеля после снятия нагрузки следует дать поработать ему в течение 3…5 мин сначала на средней, а затем на минимальной частоте холостого хода для снижения температуры охлаждающей жидкости и масла, после чего остановить дизель перемещением рычага управления подачей топлива в положение, соответствующее прекращению подачи топлива (несоблюдение указанного порядка может привести к выходу из строя турбокомпрессора).

Техническое обслуживание механизмов дизеля заключается в регулярной регулировке зазора между клапанами и коромыслами, а также в подтяжке болтов крепления головки цилиндров после первых 4 000 км пробега автомобиля.

Порядок регулировки клапанов и подтяжки крепления головки цилиндров.

Техническое обслуживание смазочной системы

Проверку уровня масла в картере дизеля надо осуществлять ежедневно с помощью указателя уровня масла, расположенного на блоке цилиндров дизеля с правой стороны.

Уровень масла должен быть между нижней и верхней метками указателя. Проверку следует производить не ранее чем через 3…5 мин после остановки дизеля, когда масло полностью стечет в картер.

Не допускается работа дизеля с уровнем масла в картере ниже нижней и выше верхней метки на указателе.

Для замены масла в картере дизеля надо отвернуть пробку масляного картера на прогретом дизеле. После того, как все масло вытечет из картера, завернуть пробку. Масло в дизель надо заливать через маслоналивной патрубок до уровня верхней метки.

Очистку ротора центробежного масляного фильтра надо производить одновременно с заменой масла. Для этого нужно выполнить следующее:

— отвернуть гайку 1 (рис. 1) крепления колпака центробежного масляного фильтра и снять его;

— застопорить ротор от проворачивания, для чего вставить между корпусом фильтра и днищем ротора отвертку или стержень и, вращая ключом гайку 4 крепления стакана ротора, снять стакан ротора 3;

— проверить состояние защитной сетки ротора и, при необходимости, очистить и промыть ее;

— с помощью скребка удалить слой отложений с внутренних стенок стакана ротора.

Перед сборкой стакана с корпусом ротора резиновое уплотнительное кольцо надо смазать моторным маслом. Затем совместить балансировочные риски на стакане и корпусе ротора.

Гайку крепления стакана надо заворачивать с небольшим усилием до полной посадки стакана на ротор.

— После сборки ротор должен легко без заеданий вращаться от толчка рукой.

После этого надо установить на место колпак центробежного масляного фильтра и завернуть гайку колпака моментом 35…50 Нм.

При установке на дизеле масляного фильтра с бумажным фильтрующим элементом его замену надо производить, так как описано в  статье «Замена масляного фильтра».

Неисправности Д-245

1. Греется. Причины, почему греется: грязный радиатор, ремень вентилятора, термостат, помпа, зажигание, возможно даже трещина в гильзе. 2. Дымит: — черным дымом — нужно проверять форсунки, насос или воздухоочиститель. — синим дымом — масло в камере сгорания. Может быть, увеличилось количество масла из-за попадания туда топлива. — белым дымом — возможно, вода в баке, неверный угол впрыска топлива, иногда это неотрегулированные клапаны. 3. Глохнет. Основные причины, почему ваш Д-245 глохнет следующие: топливные фильтры, наличие воздуха или воды в системе, ТННД. Скорей всего корень зла здесь. 4. Не заводится. Смотрите ТНВД, фильтры, форсунки, проверяйте систему на наличие воздуха. 5. Плохо заводится. Нужно смотреть, как настроен насос, форсунки, возможно, вода попадает в топливо. 6. Стук в двигателе. Причины ищите в настройках насоса и форсунок, в неотрегулированных клапанах, а возможно, проблема глубже и нужно смотреть вкладыши с поршнями. 7. Троит. Проверяйте ТННД, трубки, бывает троит из-за наличия воды или воздуха в системе, возможно еще дело в ТНВД. 8. Не тянет. Смотрите что с насосом и как он настроен, проверяйте форсунки, фильтры, возможно, турбина умерла. 9. Вибрация. Частая проблема 245-х, проверяйте ТНВД, распылители, трубки, подушки двигателя, состояние коленвала и противовесов, отрегулируйте зажигание, сделайте балансировку. Помимо этого, на Д-245 нередко лопается коленвал, возникают трещины в гильзах, прогорает прокладка ГБЦ, часто течет отовсюду, но, несмотря на это, для 245-го полно запчастей, которые стоят весьма не дорого и отремонтировать можно где угодно. Ресурс двигателя в среднем около 300 тыс. км, но при хорошем и регулярном обслуживании, может превышать 400 тыс. км.

Поршневая группа двигателя Д 240

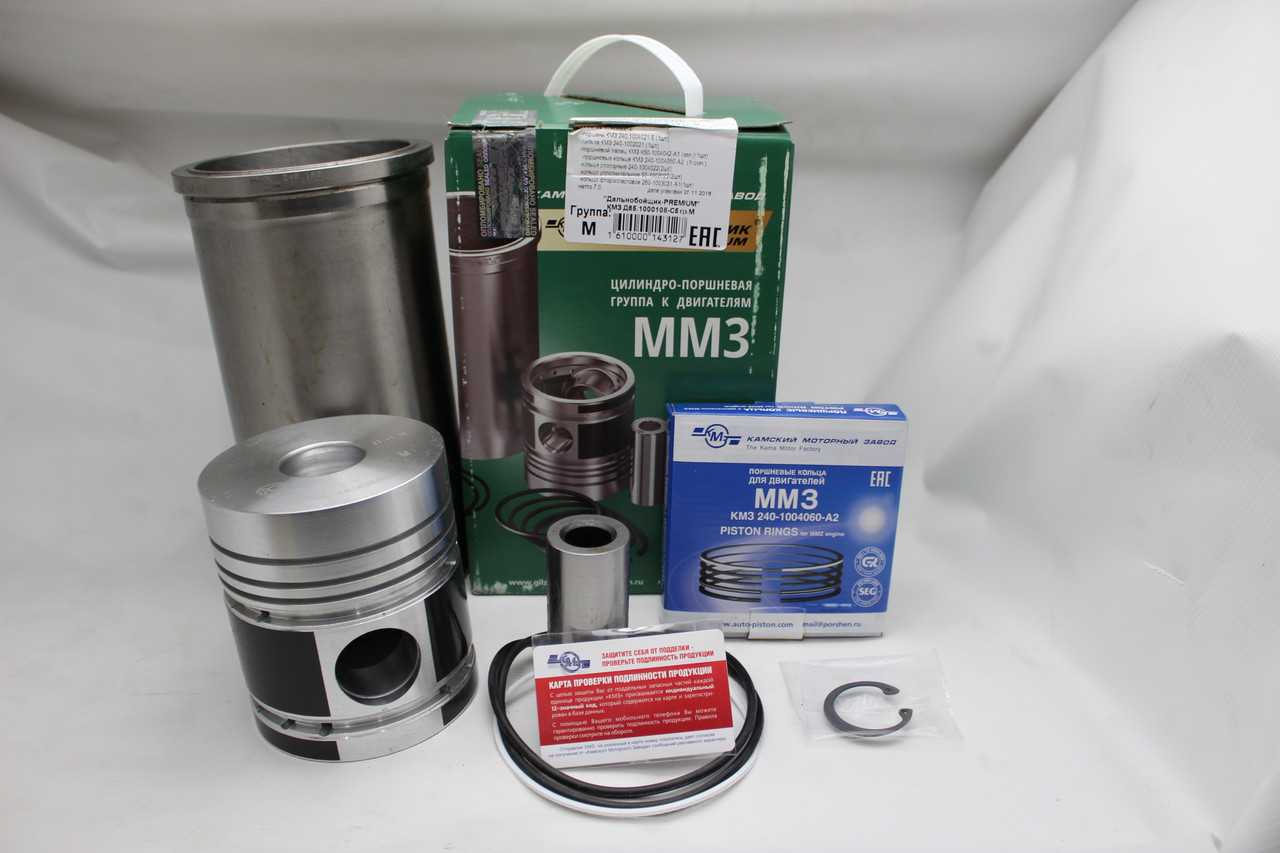

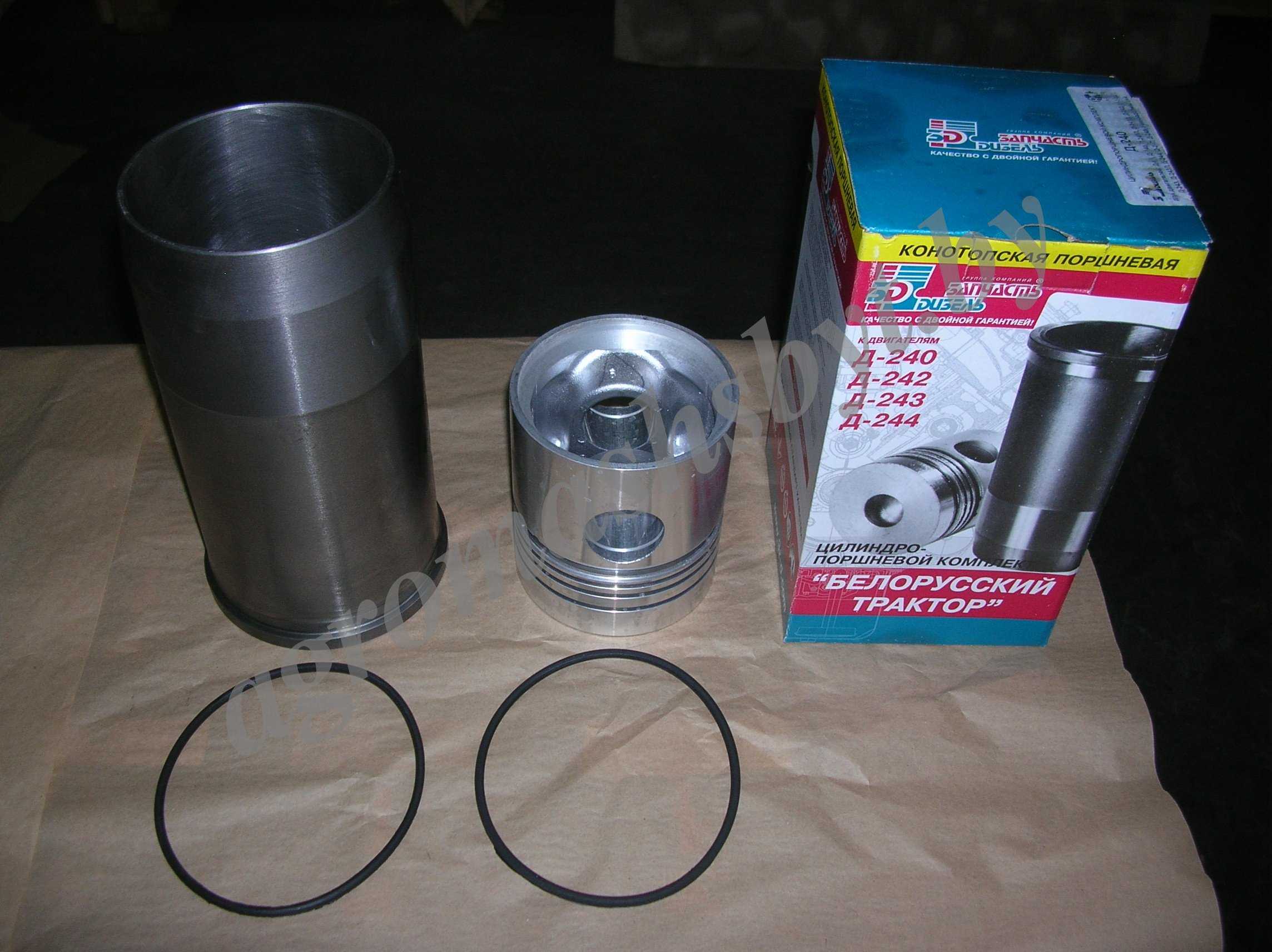

Для ремонта 4-цилиндровых тракторных двигателей МТЗ выпускаются специальные поршнекомплекты, состоящие из:

• чугунной гильзы;
• набора поршневых колец (включая 3 компрессионных и маслосъемное);
• пальца для установки поршня на шатуне;
• поршня;
• набора стопорных колец для фиксации пальца;
• уплотнительных резиновых прокладок, предотвращающих просачивание охлаждающей жидкости в щели между гильзой и блоком.

Стоимость набора зависит от производителя запасных частей. Например, цена комплекта МДК (изготовитель «МД Конотоп») составляет 2 тыс. руб., аналогичный набор от компании «Мотордеталь» обойдется в 3,5 тыс. руб. Существуют отдельные наборы поршневых колец, включающие детали для 4-цилиндрового мотора в сборе или для 1 цилиндра. Приобрести в Москве кольца возможно за сумму 860-2400 руб. (зависит от состава набора).

Как Отрегулировать Клапана На Мтз 80

Как отрегулировать клапаны на МТЗ-80 и МТЗ-82

Регулировка клапанов трактора МТЗ-80 и его аналогов (МТЗ-82) — составная и принципиальная задачка при техническом обслуживании системы газораспределения дизеля и после его ремонта. Эти деяния позволяют сделать лучше работу мотора, уменьшить расход горючего, повысить мощность и КПД.

Почти все находится в зависимости от режима и критерий эксплуатации трактора. Высококачественная работа дизеля отражается на его долговечности и надёжности. При насыщенной эксплуатации движок и его составные части получают существенную нагрузку.

как отрегулировать клапана или зажигание на тракторе МТЗ 82 клапана ЯМЗ 236. Она отражается на геометрии многих деталей. Клапана и остальные элементы газораспределительного механизма подвергаются тепловой нагрузке (сильному нагреву), механическим и динамическим перегрузкам.

Вибрация, неизменное движение, перепады температуры.

работ

Весь смысл операции состоит в получении подходящих зазоров меж бойками коромысел и торцами стержней регулируемых клапанов. При всем этом следует точно подтянуть болты крепления цилиндров. Как заменить и отрегулировать рабочий цилиндр на Газель?.

Следует держать в голове, что регулировка клапанов трактора МТЗ-82 (и предшественника МТЗ-80) должна производиться в чёткие промежутки времени. Поначалу, конкретно после процедуры обкатки, а позже следующие 480 часов определенной эксплуатации.

Неважно какая разборка цилиндров в следующее время предполагает подобные деяния. Очевидным признаком критической опции может служить стук клапанов

Тогда создают внеплановую регулировку

Тогда создают внеплановую регулировку.

При ухудшении свойства работы мотора, возникновения задымлённости канителить с проверкой клапанов не стоит!

Очерёдность работ

При наличии простых технических способностей, познания устройства мотора, умения обращаться с обычным слесарным инвентарем, эту регулировку можно выполнить без помощи других. Но главное — строго соблюдать очерёдность действий.

Начинать регулировку нужно с изготовления доступности к крышке головки блока цилиндров. Регулировка клапанов МТЗ 80 проводится на тракторе МТЗ 80 после того, как он пройдет обкатку, а в дальнейшем, в процессе работы, после 500 часов его “наезда”.

При этом поршень первого цилиндра обязан быть в положении ВМТ (верхняя мёртвая точка), а его клапаны плотно прижаты (другими словами — закрыты).

Регулювання клапанів на МТЗ-80/82

Регулировка клапанов

двигателя д-240 тракторамтз —80 -82 а также смд14-21.

На винте для регулировки необходимо ослаблять контргайку нужного клапана, а после, вкручивая или выкручивая винт, выставляют требуемый по щупу зазор между бойком и торцом. Щуп — это мерка, шаблон с определённым значением величины.

Ведь измерить зазор другим, примитивным способом в данных условиях нереально. Выполнив регулировку зазора, надо очень крепко закрутить контргайку и сделать контрольную проверку щупом величины зазора. При этом необходимо прокручивать штангу.

Разумеется, клапаны надо подвергать регулировке в строгой очерёдности по формуле работы цилиндров в двигателе. Как отрегулировать клапана трактора МТЗ-80, перед регулировкой клапанов на прогретом. Первый, третий, четвёртый, второй. Это делают при помощи вращения коленчатого вала на половину оборота, причём по часовой стрелке!

Основные неисправности Д-245

Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.

Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.

Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.

Технические характеристики двигателя

Прежде чем изучить коленвал Д 245, турбокомпрессор, другие комплектующие, необходимо более подробно рассмотреть технические характеристики. Стоит отметить, что они полностью идентичны для всех модификаций. Среди них основными являются следующие параметры:

• количество ГБЦ-цилиндров — 4шт;
• объем силового агрегата — 4,75л;
• диаметр цилиндра — 1,1см;
• вид газообменной системы — TW;
• мощность двигателя — 122,4л.с.;
• тип потребляемого топлива — дизель;
• вес изделия — 600-640кг.

Двигатель получил широкое распространение, применяется во многих моделях коммерческих грузовиков, спецтехники различных типов, прочих устройствах.

1.1 Технические характеристики двигателя Д-245

Наименование параметров	Единица измерения	Дизель Д-245.9Е3
Тип дизеля		Четырехтактный с турбонаддувом и охлаждением наддувочного воздуха.
Способ смесеобразования		Непосредственный впрыск топлива
Число цилиндров	шт	4
Расположение цилиндров		Рядное, вертикальное
Рабочий объем цилиндров	л	4,75
Порядок работы цилиндров		1 — 3 — 4 — 2
Направление вращения коленчатого вала по ГОСТ 22836 (со стороны вентилятора)		Правое (по часовой стрелке)
Диаметр цилиндра	мм	110
Ход поршня	мм	125
Степень сжатия (расчетная)	град.	17
Предельные значения:- дифферента-крена	град.	3530
Мощность нетто	кВт
Номинальная частота вращения	мин-1
Максимальный крутящий момент, брутто	Н·м
Частота вращения при максимальном крутящем моменте	мин-1

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с.
2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с.
3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с.
4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с.
5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин.
6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн.
7. Д-245.10 — двигатель для Бычка на 107 л.с.
8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин.
9. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с.
10. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода.
11. Д-245.20 — версия для ЗиЛ на 107 л.с.
12. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн.
13. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин.
14. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин.
15. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Неисправности поршневой группы двигателя

При износе компонентов поршневой группы в работе силового агрегата возникают неполадки:

1. При работе прогретого двигателя из выхлопного патрубка наблюдается дым синего цвета, указывающий на попадание масла в камеру сгорания. Проблема возникает при образовании слоя кокса на поршневых кольцах, который вызывает залегание элементов. Дополнительным симптомом поломки является снижение уровня моторного масла в картере.
2. Появление белого дыма в выхлопных газах прогретых дизелей (при нормативной нагрузке и отсутствии следов воды в топливе) указывает на снижение компрессии из-за износа или разрушения колец или стенок гильзы. Одновременно с появлением белого дыма наблюдается снижение мощности и крутящего момента силовой установки. Для восстановления работоспособности требуется демонтировать головку и проверить состояние элементов поршневой группы.
3. Затрудненный пуск двигателя (вне зависимости от температуры охлаждающей жидкости) при исправных системах подачи топлива и очистки воздуха указывает на повышение зазора в поршневой группе. При увеличении зазоров появляются глухие стуки, прослушиваемые по всей длине блока.
4. Стук (или звон), доносящийся из верхней части блока дизеля при изменении оборотов, указывает на появление зазоров между верхней втулкой шатуна и пальцем. Износ поршневых колец дополнительно усиливает шумовой эффект.

Диагностика состояния и дефектовка деталей поршневой

Диагностика состояния и дефектовка деталей поршневой.

Для предварительной проверки состояния поршневой группы тракторного дизеля необходимо слить масло из картера, а затем демонтировать нижний поддон.

Затем снимается декоративная защитная крышка газораспределительного механизма и удаляется валик с кулачками привода клапанов, под которым размещены болты крепления головки у блоку цилиндров.

После снятия головки механик оценивает состояние детали, при обнаружении трещин силовой агрегат демонтируется с трактора и отправляется в сервисный центр для проведения капитального ремонта.

Для проверки состояния и замера размеров требуется демонтировать поршневую группу. В процессе разбора мотора удаляется масляная помпа с магистралями подачи жидкости к трущимся парам, а затем откручиваются болты крепления шатунных крышек. Поршни в сборе с шатунами извлекаются из гильз через верхнюю часть блока.

Проверка состояния элементов состоит из этапов:

1. Определить внутренний диаметр гильзы в зоне максимального износа (ближе к верхней части). Замер производится в 2 плоскостях — параллельной коленчатому валу, а затем параллельной направлению качания шатунного механизма.
2. Проконтролировать диаметр поршня около юбки (перпендикулярно оси поршневого пальца).
3. Оценить износ пазов, предназначенных для установки колец. Измерение производится щупом после очистки канавок и установки новых колец.
4. Зазора между пальцем и соответствующей втулкой в шатуне составляет не более 0,06 мм, при повышении значения детали подлежат замене.
5. Пальцы меняются при обнаружении овального сечения или износа на конус (более чем на 0,02 мм). Не допускается изгиб или скручивание шатуна (0,08 и 0,12 мм соответственно).

Таблица ремонтных размеров поршневой группы Д-240

Промышленностью выпускается 3 размерные группы поршневой для МТЗ Д-240:

Обозначение группы	Внутренний диаметр гильзы (минимум), мм	Внутренний диаметр гильзы (максимум), мм	Диаметр поршня, измеренный по юбке (минимум), мм	Диаметр поршня, измеренный по юбке (максимум), мм
М	110	110,02	109,88	109,90
С	110,02	110,04	109,90	109,92
Б	110,04	110,06	109,92	109,94

Детали отличаются диаметром сопрягаемых элементов, маркировка наносится на верхнюю часть стакана гильзы, не используемую при работе дизеля. Поршни маркируются нанесением соответствующей литеры на днище. При проведении капитального ремонта силового агрегата запрещается использование деталей из разных наборов.

Преимущества

Основным преимуществом Д-245 называют его простоту и надежность в процессе длительной эксплуатации

При этом силовая установка удовлетворяет все потребности пользователей, ведь для многих из них очень важно приобрести не только двигатель с большим ресурсом работы, но и с необходимыми параметрами мощности

Двигатель Д-245

ДИЗЕЛЬ ТРАКТОРОВ МТЗ-100, МТЗ-102

ОБЩЕЕ УСТРОЙСТВО ДИЗЕЛЯ Д-245 И Д-245Л

На тракторах МТЗ-100 и МТЗ-102 установлен четырехцилиндровый рядный четырехтактный дизель Д-245 с непосредственным впрыскиванием топлива, жидкостным охлаждением и турбонаддувом. Его номинальная мощность 77,2 кВт (105 л. с.) при частоте вращения коленчатого вала 2200 об/мин. Общий вид Д-245 показан на рисунках 1 и 2, а Д-245Л — на рисунках 3 и 4, их продольный и поперечный разрезы — на рисунках 4 и 7-

Различие между Д-245 и Д-245Л состоит в системе пуска: в первом —от электрического стартера, во втором —от пускового карбюраторного двигателя.

Дизель Д-245 создан на базе Д-240. Повышение его номинальной мощности до 77,2 кВт достигнуто за счет применения турбонаддува.

Уровень унификации с дизелем Д-240 составляет более 74%, а с учетом применения деталей на дизеле Д-240 с дизеля Д-245 (обратная унификация) его значение возрастает до 86,4%.

В связи с установкой турбокомпрессора ТКР-7С-4 полностью изменены такие детали дизеля Д-240, как выпускная труба, выпускной коллектор, воздушный фильтр и др. Для обеспечения высокой надёжности работы модернизированы поршень, коленчатый вал, комплект поршневых колец, вкладыши коренные и шатунные, блок и головка цилиндров, механизм привода клапанов, топливный насос и фильтр, привод водяного насоса и др. Применен генератор мощностью 0,7 кВт (вместо 0,4 кВт), что обеспечило баланс электроэнергии на тракторе.

Дизель состоит из блока цилиндров, кривошипно-шатунного механизма, механизма газораспределения, смазочной системы, систем: питания топливом и воздухом, охлаждения, пуска, электрооборудования и турбонаддува.

В блоке цилиндров дизеля Д-245 имеются форсунки, подающие масло на днище поршней для обеспечения их оптимального температурного режима, дополнительные каналы для отвода газов из картерной части к сапуну, в конструкцию блока введены изменения, связанные с отводом масла m турбокомпрессора. Применен более качественный материал для коленчатого вала и шатунов. Коренные и шатунные вкладыши — трехслойные, из сплава АО-6 с приработочным покрытием.

Усилено крепление маховика к коленчатому валу семью болтами вместо шести на дизеле Д-240. Во фланце коленчатого вала выполнена расточка для установки одной из опор вала сцепления. В головке цилиндров предусмотрены вставные седла клапанов (рис. 5), изготовленные из износостойкого сплава. Стойки вала коромысел установлены на двух опорах с дополнительным болтом крепления, изменен подвод смазки к коромыслам клапанов, уплотнены впускные и выпускные клапаны. Применен модернизированный четырехсекционный насос высокого давления типа 4УТНМ с противодымным пневмокорректором, а также легкосъемный фильтрующий элемент тонкой очистки топлива.

Мощность, крутящий момент и расход топлива изменяются в зависимости от атмосферных условий, которые характеризуются температурой, влажностью, барометрическим давлением воздуха. Нормальными условиями эксплуатации считаются: температура окружающего воздуха плюс 20°С, барометрическое давление 101,3 кПа (760 мм рт. ст.), относительная влажность воздуха 50%, плотность топлива при температуре окружающего воздуха плюс 20°С — 0,83 т/м3, а его температура — плюс 20°С.

Рис. I. Дизель Д-245 (вид слева);

Рис. 2. Дизель Д-245 (вил справа): 1 — маслоизмерительный щуп; 2 — масло заливная горловина; 3 — фиксатор; 4 —фильтр трубой очистки топлива; 5 — выпускной коллектор; 6 — турбокомпрессор; 7 —корпус термостата; 8 — центробежный масляный фильтр; 9 — генератор.

Рис. 3. Дизель Д-245Л

Рис. 4. Дизель Д-245Л (продольный разрез): 1 — масляный картер; 2 — масляный насос; 3 — шкив коленчатого вала; 4 — ремень вентилятора; 5 — крышка шестерен распределения; б — вентилятор; 7 — водяной насос; 8 — корпус термостата; 9 — поршневой палец; 10 — шатун; 11 — поршень; 12— гильза цилиндра; 13 — колпак; 14 — крышка головки цилиндров; 15 — головка цилиндров; 16 — прокладка головки цилиндров; 17— блок цилиндров; 18 — задний лист; 19— маховик; 20— противовес; 21 — коленчатый вал; 22 — масло-приемник; 23 — форсунка охлаждения поршня; 24 — коренные подшипники; 25 — шатунные подшипники; 26 — полость в шатунной щеке; 27 — шестерня распределения; 28 — шестерня привода насоса; 29 — зубчатый венец маховика; 30 — втулка шатуна; 31 — болт крепления маховика.

содержание .. 1 2 3 7 ..

Основные неисправности Д-245

Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.

Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.
