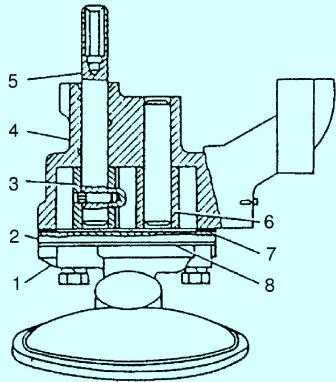

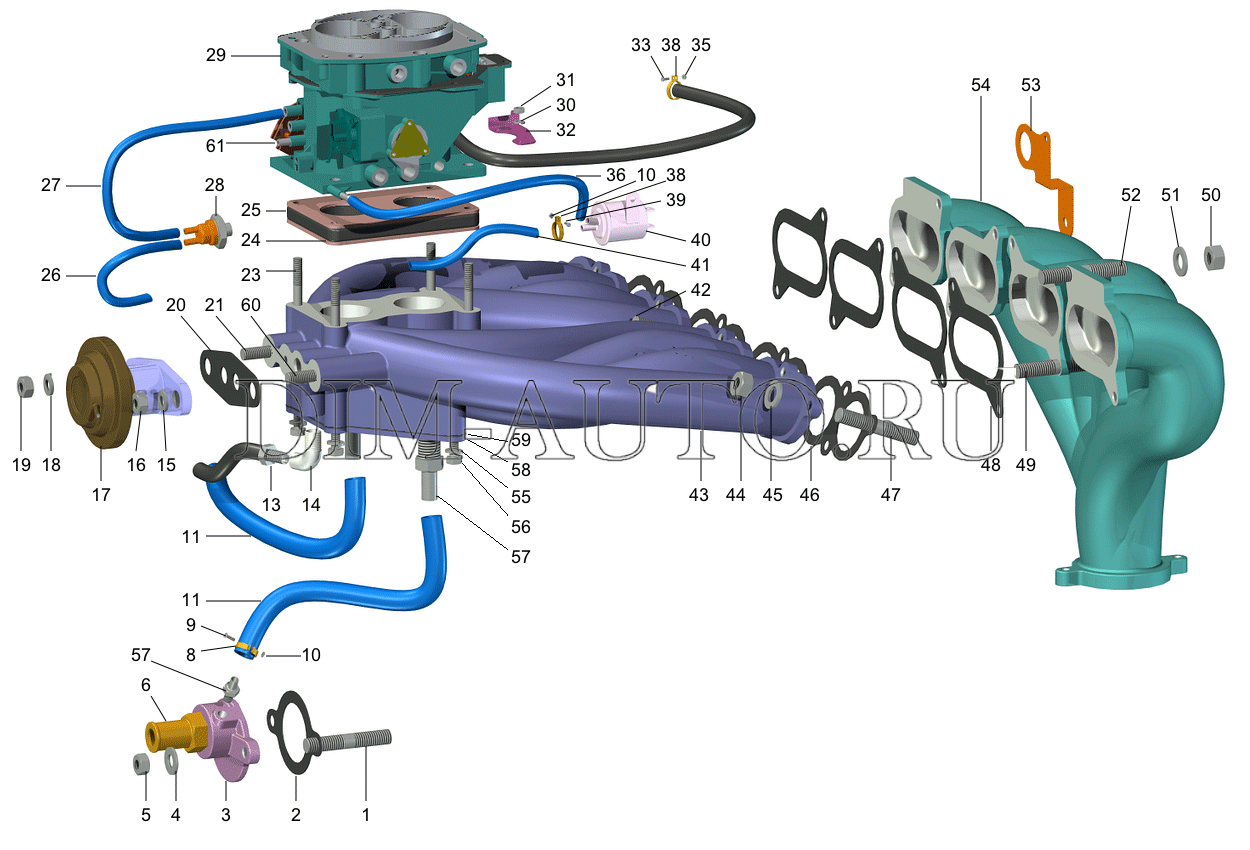

Система смазки двигателя змз-402 автомобиля газ-2705

Выбор масла

Производитель рекомендует использовать моторные масла, которые имеют следующие показатели по стандарту SAE, определяющему текучесть (вязкость) смазки :

• 5W-30;
• 10W-30;
• 5W-40;
• 10W-40;
• 5W-40.

В двигатель желательно заливать минеральное или полусинтетическое масло российских и зарубежных производителей. При использовании более жидких или синтетических можно столкнуться с появлением течи через сальники или уплотнительные прокладки.

Важно: минеральное масло стоит использовать только в летнее время. Зимой нужно заливать «полусинтетику», которая меньше загустевает на морозе

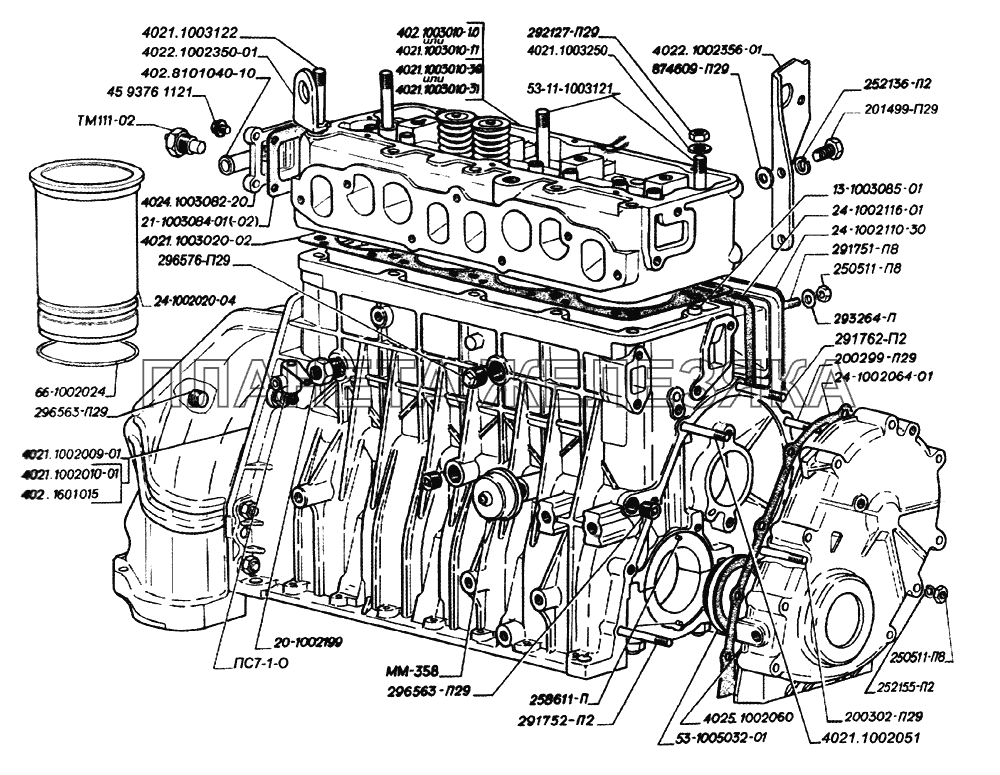

Блок цилиндров (рис.1)

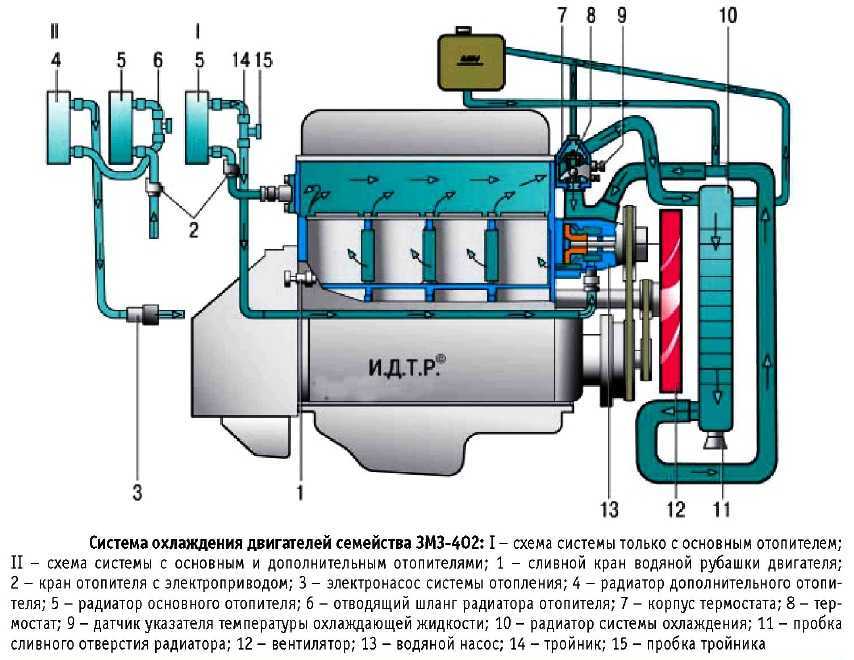

Блок цилиндров 4 составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Коленчатый вал 55 установлен на пяти коренных подшипниках. Крышки 2 подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя шпильками диаметром 12 мм. В первой крышке торцы обработаны совместно с блоком для установки шайб 53 и 54 упорного подшипника. Все крышки имеют шипы, плотно входящие в пазы блока. Такая конструкция крышек подшипников и изготовление их из чугуна (коэффициент линейного расширения алюминиевого сплава вдвое больше, чем у чугуна) обеспечивают малое изменение рабочих зазоров в подшипниках при нагревании и охлаждении двигателя. Крышки подшипников растачиваются в сборе с блоком pи поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера. Гайки шпилек крепления крышек затягиваются динамометрическим ключом с усилением 11-12 кгс-м.

Гнезда для подшипников распределительного вала 40 расположены в верхней левой части поперечных перегородок блока. Третья и четвертая перегородки имеют снизу наклонные плоскости для крепления масляного насоса.
В средней горизонтальной перегородке (с левой стороны) просверлены восемь отверстий для толкателей 39 штанг клапанов: четыре отверстия, выполненные в отливке, соединяют полости клапанной камеры и камеры толкателей с масляным картером.

Камера толкателей закрыта штампованной из листовой стали крышкой. Крышка по контуру уплотняется пробковой прокладкой и крепится к блоку двумя шпильками, под гайки которых поставлены фибровые уплотняющие прокладки.
С левой стороны блока отлиты приливы для установки масляного фильтра, бензинового насоса, привода распределителя и бобышка для указателя уровня масла. С правой стороны (в верхней картерной части стенки блока) расположен прилив, через который проходит продольный масляный канал.
Бобышки для крепления кронштейнов двигателя расположены в передней части блока с правой и левой сторон. На правой стороне спереди предусмотрены две бобышки для крепления генератора. Нижний фланец блока снабжен шпильками диаметром 8 мм для крепления масляного картера.

К передней стенке блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка 43 распределительных шестерен. В отверстие в крышке для выхода носка коленчатого вала запрессована обойма с самоподтягивающимся резиновым сальником 44.

К заднему торцу блока шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления. Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм. Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала коробки передач с коленчатым валом обрабатываются в сборе с блоком 4, и поэтому картеры сцепления не взаимозаменяемы.
Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз 6, отлитых из серого чугуна. Для повышения износостойкости гильза в верхней части снабжена вставкой из коррозионностойкого чугуна. Длина вставки 50 мм, толщина ее стенки 2 мм.

Гильза вставляется в гнездо блока нижней частью, диаметр которой равен 100 мм. В плоскости нижнего стыка гильза уплотнена прокладкой 5 из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров. Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,034-0,089 мм. При этом красномедная прокладка должна быть обжата. Для надежного уплотнения необходимо, чтобы разница в выступании гильз над плоскостью блока на одном двигателе была в пределах 0,025 мм. Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по p pглубине проточки под гильзу (от его верхнего торца) на две группы. При смене гильз у цилиндров равномерность выступания можно обеспечить подбором красномедных прокладок соответствующей толщины.

Трос для буксировки: какой лучше купить, как правильно вязать

Данное устройство не так часто выходит из строя на хороших автомобилях. Если его работа нарушена, то есть термостат сломался, обязательно нужно заменить средство регуляции ОЖ на новое. С неисправным термостатом эксплуатировать авто запрещено. Или вы хотите потом делать капитальный ремонт или искать новый двигатель?! Это вряд ли.

Радиатор

Он выступает компонентом большого круга. Практически на всех автомобилях этот радиатор стоит впереди машины. Внутри него происходит циркуляция жидкости. Ее, в свою очередь, охлаждает вентилятор и встречный воздух во время движения.

Если машина стоит, но двигатель работает, реагирует специальный температурный датчик и запускает вентилятор. Во время движения, если встречный воздух достаточно эффективно охлаждает радиатор, в работе вентилятора нет необходимости.

Отмечу, что вентиляторы функционируют по принципу всасывания. Это позволяет не мешать воздействию потокам встречного воздуха.

На радиаторе есть крышка, необходимая для поддержания давления внутри системы. Крышка оснащается клапаном, который должен открываться при превышении рабочего давления. Так происходит стравливание лишней жидкости по шлангам в расширительный бачок.

Расширительный бачок

Не поверите, это тоже важный элемент системы охлаждения. Он сохраняет ОЖ, которая используется для охлаждения двигателя. Когда в бачке жидкость остывает, по шлангам она возвращается обратно в радиатор.

Крайне важно, чтобы во время этого процесса в систему не проникал воздух. Завоздушивание или воздушная пробка в СО является неприятным и потенциально опасным явлением. Чтобы предотвратить завоздушивание, применяют плотные соединения, герметик

Чтобы предотвратить завоздушивание, применяют плотные соединения, герметик.

Кстати, некоторые расширительные бачки совмещаются с клапанными крышками.

Двигатель ЗМЗ-402 | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский
• Автокад
• Автоматизированная индустрия
• Образовательный

Узнайте, как скачать этот материал

Telegram бот для поиска материалов

Покупка чертежей

Подпишитесь на получение информации о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Аналогичные материалы

Форсировка двигателя ЗМЗ-402 наддувом

Курсовая работа — ТЕПЛОВОЙ РАСЧЕТ И ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ДВИГАТЕЛЯ ЗМЗ 402

двигатель ЗМЗ

Бензиновый двигатель ЗМЗ 406 с непосредственным впрыском

Дипломный проект промывочного участка на условиях АТП с разработкой дорожной карты восстановления распределительного вала двигателя ЗМЗ-511

Схема электрооборудования автомобилей: газ-33021 и газ-2705 с двигателем змз-406

Моторный участок по ремонту двигателей семейства ЗМЗ

ЗМЗ двигатель 53

Бесплатная загрузка на сегодня

Обновление через: 12 часов 30 минут

Чертеж червячной мельницы

План больницы Перу

Asus Eee PC 1000HE — 1000HE _ MB — rev 1. 1G — Схема материнской платы ноутбука

Котельная мощностью 0,5 МВт

Характерные неисправности ЗМЗ 402

Двигатель ЗМЗ 402 подвержен множеству неисправностей и поломок:

Течь сальника

Самое больное место 402 ДВС, это сальник, расположенный сзади коленчатого вала. Задний сальник, представляет собой сальниковую набивку, состоящую из пропитанной графитом верёвки, которая обматывается вокруг заднего конца коленвала. Затем намотанная верёвка прижимается специальной шайбой. Данная конструкция не плохо держит моторную смазку при средних оборотах двигателя. Если ДВС использовать при оборотах более 2500 в мин., то смазка начинает просачиваться наружу. Проблему можно решить заменой сальниковой набивки.

Перегрев

Следующая по важности проблема это перегрев 402 мотора. Причина, как и у большинства современных моторов:

• неисправности термостата;
• утечка охлаждающей жидкости;
• забитый радиатор охлаждения;
• выход из строя вентилятора радиатора;
• неисправность водяного насоса;
• водяная пробка.

Но не так опасен перегрев, как его последствия. Все дело в том, что корпус ДВС 402 мотора греется не равномерно. Середина БЦ нагревается сильнее чем остальная часть мотора. Со временем шайбы вдавливаются в двигатель. Происходит ослабление гаек. Если не сделать подтяжку головки вовремя, может прогореть прокладка ГБЦ. Что может привести к попаданию в масло охлаждающей жидкости. Если во время не принять меры к устранению неисправности и замены масла, капитальный ремонт не заставит долго ждать.

Вибрации

Вибрации мотора частая неполадка. Проблема может оказаться в опорных подушках. Если с подушками всё в порядке, неисправность может быть проблемой системы зажигания, системы питания, либо дисбаланса КШМ.

Нестабильный холостой ход

Проблемы работы ДВС на холостом ходу. Эта проблема частая для 402 мотора. Виной этому, конструкция алюминиевого впускного коллектора. Из-за неё горючая смесь поступает в цилиндры неравномерно, что сказывается на холостом ходу ДВС.

Стучат клапана

Стук двигателя бывает по причине неотрегулированных зазоров в клапанах. Регулировку клапанов нужно делать не дожидаясь стука в двигателе, через 15 тыс., км., пробега. Проблему можно решить конкретно, установив гидрокомпенсаторы от ЗМЗ 406 модели. Если клапана не являются виной стука в двигателе, то стучать могут подшипники коленвала. Это гораздо опаснее, так как подобный стук, является признаком скорого капитального ремонта.

Вышеперечисленные неисправности не единственные, реже встречаются другие, многочисленные поломки. Но простота конструкции мотора, доступность и невысокая стоимость запчастей, высокая ремонтоспособность и не маленький ресурс работы ДВС дают шансы на жизнь 402 движку даже в наши дни.

Выбор масла

Производитель рекомендует использовать моторные масла, которые имеют следующие показатели по стандарту SAE, определяющему текучесть (вязкость) смазки :

• 5W-30;
• 10W-30;
• 5W-40;
• 10W-40;
• 5W-40.

В двигатель желательно заливать минеральное или полусинтетическое масло российских и зарубежных производителей. При использовании более жидких или синтетических можно столкнуться с появлением течи через сальники или уплотнительные прокладки.

Важно: минеральное масло стоит использовать только в летнее время. Зимой нужно заливать «полусинтетику», которая меньше загустевает на морозе

Низкое давление масла на ЗМЗ-402

10 мая 2011, 21:56 #1

доброго времени суток всем! проблема у меня такая может кто подскажет, накрылся на волге змз402 лопнул блок, поставил другой такой же (кот в мешке) завел давление масла на холодном 3,2 прогретый 0,4 можно ли поднять давление нетратя много времени и денег чтобы мотор Прожил хотя бы месяц и реально ли поменять гильзы, поршня не снимая Мотор с машины БОЛЬШОЕ МЕРСИ!

10 мая 2011, 22:15 #2

2-сними голову, сбей поперечную рулевую тягу, отусти подушки, поддомкрать двиг. за картер сцепления, поддон снимется. дальше понятно. гильзы бывает закисают и выбиваются плохо, нужна оправка. если решишь снимать колено, то проще вынуть мотор.1-попр. маслонасос поменять.

10 мая 2011, 22:19 #3

skorikoffx199xp, 10 мая 2011, 21:56

доброго времени суток всем! проблема у меня такая может кто подскажет, накрылся на волге змз402 лопнул блок, поставил другой такой же (кот в мешке) завел давление масла на холодном 3,2 прогретый 0,4 можно ли поднять давление нетратя много времени и денег чтобы мотор Прожил хотя бы месяц и реально ли поменять гильзы, поршня не снимая Мотор с машины БОЛЬШОЕ МЕРСИ!

У меня была та же песня с давлением масла. Даже мысли появлялись про убитые вкладыши, капремонт и т. п. Товарищ посоветовал поменять датчик давления. Они, сказал, недолговечны. Поменял и давление ниже тройки показывает только летом в жару и когда едешь долго (но не меньше двух). Попробуй поменяй, он до 200 рублей стоит. Может причина в нём?

10 мая 2011, 23:40 #4

спосибо! завтра попробую все варианты чё выйдет напишу вДруг кому пригодиться

Лада Нива 2131М Nissan Patrol

11 мая 2011, 06:36 #5

Снять двигатель и поменять поршневую намного проще и удобней, чем корячиться под машиной и прыгать из ямы и в яму постоянно, больше намучишься. И почему всего на месяц?

11 мая 2011, 20:02 #6

skorikoffx199xp, 10 мая 2011, 21:56

доброго времени суток всем! проблема у меня такая может кто подскажет, накрылся на волге змз402 лопнул блок, поставил другой такой же (кот в мешке) завел давление масла на холодном 3,2 прогретый 0,4 можно ли поднять давление нетратя много времени и денег чтобы мотор Прожил хотя бы месяц и реально ли поменять гильзы, поршня не снимая Мотор с машины БОЛЬШОЕ МЕРСИ!

Пришлось менять гильзы, поршня с кольцами на М-412. При этом картер не вскрывал. Гильзы «раскачал» и поднял. Пальцы «выкрутил» с промоцию шпильки и гаечного ключа. О качественном ремонте вопрос не стоял. Была задача, уменьшить расход масла (1,0 Л на тысячу), и как говорят – сколько походит. Коленчатый вал был «молодым». Расход масла, за счет новых колец, резко сократился. Остальное все с пробегом сто тысяч. 17 тысяч прошел без замечаний, потом не знаю, отдал в работу (ИХ 2715 – пирожок, каблучок), три года видел на ходу.

Renault Megane Экстрим

11 мая 2011, 20:11 #7

У него давление масла низкое, при чем тут поршневая, шейки коренные шлифовать под ремонтный размер и вкладыши новые ставить, хотя может быть действительно датчик врет или маслозаборник картера грязью забит.

Источник

Одинаковые детали с ГАЗ 31029

На «Волгах» ГАЗовцы соблюдали интересную традицию – на новую модель многие агрегаты переходили со старой марки, и для пользователей авто начиналась интересная игра – угадай, какие изменения произошли в новой машине. Можно начать с того, какие детали на газ 3110 перешли с 31029. На «десятке» остались точно такие же двери, причем, в сборе. Даже внутренние обшивки на 3110 первых образцов имели такую же форму, и только несколько позднее стали устанавливаться объемные обивки дверей.

Габаритные размеры Волги 3110

Многие детали под капотом совсем не изменились: вакуумный усилитель тормозов, главный тормозной цилиндр, главный цилиндр сцепления. На многих первых 3110 стоял так хорошо узнаваемый ЗМЗ 402 (или 4021), и все навесное оборудование также до боли было знакомо – стартер, генератор, трамблер, карбюратор.

Переднюю подвеску

вроде бы установили новую, но опять всего лишь отчасти. Массивная балка перекочевала с

ГАЗ 24

, в шкворнях тоже не находилось никаких изменений. А вот поворотные кулаки уже другими.

Интересно, что первые выпуски 3110 оснащались «четырехступкой». То же самое можно сказать и о заднем мосте. Вроде бы он новый, но редуктор заднего моста совершенно одинаковый с 31029, и карданный вал один в один подходил от 31029 на 3110.

Так выглядит карданный вал для Волги 3110

Другие способы повысить мощность

Более простыми, но от этого не менее эффективными вариантами будет:

• проточка маховика;
• замена стандартной поршневой на облегченную;
• увеличение диаметров клапанов;
• замена стандартного карбюратора К-151 на более современные аналоги;
• новый тюнинговый распределительный вал;
• установка более дорогих и качественных свечей от иномарки с заменой высоковольтных проводов;
• использование в системе смазки только синтетического или полусинтетического масла;
• перенастройка выпускной системы.

Подводя итог, можно отметить, что двигатель ЗМЗ-402 повышается в мощности различными способами. При этом автомобиль с таким мотором никогда не будет гоночным. Это, в первую очередь, надёжный и тяговитый агрегат для рабочих лошадок.

Другие способы повысить мощность

Более простыми, но от этого не менее эффективными вариантами будет:

• проточка маховика;
• замена стандартной поршневой на облегченную;
• увеличение диаметров клапанов;
• замена стандартного карбюратора К-151 на более современные аналоги;
• новый тюнинговый распределительный вал;
• установка более дорогих и качественных свечей от иномарки с заменой высоковольтных проводов;
• использование в системе смазки только синтетического или полусинтетического масла;
• перенастройка выпускной системы.

Подводя итог, можно отметить, что двигатель ЗМЗ-402 повышается в мощности различными способами. При этом автомобиль с таким мотором никогда не будет гоночным. Это, в первую очередь, надёжный и тяговитый агрегат для рабочих лошадок.

Генератор «Газели» (402 двигатель)

Немного расскажем о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется 65-амперным генератором модели 1631.3701. Это трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится в действие он посредством ремня от шкива коленвала. Ротор вращается на шариковых подшипниках, что находятся в крышках. Стоит отметить, что смазка на вал ротора заложена на весь его срок службы. Внутри задней крышки имеется выпрямительный блок, что регулирует напряжение. Выпрямитель состоит из шести диодов, что установлены в подковообразные пластины. Данный генератор может выдавать ток от 12 до 14 Вольт. В статоре – две трехфазные обмотки, подключенные друг другу параллельно. Охлаждение – воздушного типа, через окна в крышке.

Для возбуждения на роторе генератора находится обмотка. Ее выводы идут на два медных контакта, что соединяются с кольцами вала ротора. Питание подается через угольные щетки. Среди проблем данного генератора владельцы выделяют малую мощность. Для полноценной эксплуатации необходимо минимум 80 Ампер-часов. Также часто из строя выходят щетки генератора и «шоколадка» (регулятор напряжения).

Разновидности двигателя

Доведение агрегата до совершенства привело к появлению модификаций. Распространённость мотора сказалась на заказах. Несмотря на то, что главным заказчиком оставались автомобили марки ГАЗ, 402 двигатель на УАЗ так же нашёл применение.

Мотор 402…	Описание	Применение
…10	Базовый мотор. Сдавливание 8,2, бензин АИ-92.	Волга
…1.10	Пониженная степень сжатия (6,7), бензин А-76.	Волга
…2.10	Мотор с форкамерно-факельным зажиганием.	Волга
…5.10	Аналог «…1.10», для машин типа «Газель»	Газель
…6.10	Аналог «…1.10», для машин типа «Соболь»	Соболь

Модификация «4022.10» была экспериментальным агрегатом, конструкцию рабочей камеры которого позаимствовали у моторов «Honda». Изначально планировалось, что нововведения улучшат технические показатели. Полагалось, что двигатель станет экономичней, «резвей», прочней, экологически чище. На деле, достигнутые улучшения нивелировались сложностью конструкции, мотор нуждался в доработке и финансовых вложениях. Как результат, в 92 году испытание и доводку моторов свернули.

УАЗ-31512:

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Поскольку починка «24Д» обходилась дорого, двигатель просуществовал до 72 года. Впоследствии, мотор подвергся доработки и в 1980 сменил маркировку на «ЗМЗ-402». Говоря о 402 моторе, стоит подразумевать линейку изделий. За время эксплуатации двигатель переделывали и дорабатывали, пытаясь то приспособить под дешёвый бензин, то улучшить показатели горения. Базой оставалась модель ЗМЗ-402.10, на основе которой строились остальные установки. Узнаваемой чертой мотора флагманского мотора было новое, для того времени зажигание, позаимствованное у японского производителя «Honda». Год 96 ознаменовался выходом младшего собрата, «ЗМЗ-406», который превосходил предшественника по показателям. До 2006 года моторы выпускались параллельно, после, создание «402» было остановлено.

ГАЗ 24-10:

Технические характеристики 402 двигателя

Модернизируя силовую установку, перед конструкторами стояла задача улучшить показатели надёжности. Поскольку о мощности и приёмистости речь не шла, то двигатель претерпел минимальные изменения.

Остов мотора:

Технические показатели мотора ЗМЗ-402:

Показатель:	Значение:
Сборка мотора налажена	Заволжский завод моторов
Мотор выпускается с момента	1981-2006
Сырьё остова мотора	алюминий
Питание мотора	карбюратор
Охлаждение мотора	Жидкость, замкнутый контур с вентиляцией
Число и расположение камер мотора	Четыре, ряд
Порядок работы камер мотора	«один – два – четыре — три»
Перепускных вентилей на камеру, (шт.)	2
Сечение камеры мотора, (мм.)	92
Перемещение вытеснителя мотора, (мм.)	92
Компрессия мотора	8,2/6,7 (4021.10 и 4025.10)
Суммарный объём камер мотора, (л.)	2,445
Мощь мотора, (лошадей/мин-1)	100/4500 90/4500 (4021.10 и 4025.10)
Импульс мотора, (Нм.)	182/2500 172/2500 (4021.10 и 4025.10)
Зазор клапанов 402 двигатель, (мм.)	0,4
Горючее, вид	АИ-92/А-76(4021.10 и 4025.10)
Соответствие стандарту мотора, (Евро.)	«0»
Вес базового мотора, (кг.)	181/184 («Газель»)
Расход «город», (л/сотню км.)	13,5
Система смазки мотора	Напор + брызги + пар
Масло мотора, марка	5(10,15)W-30(40)
Утрата смазки мотором, (гр./1000 км.)	Менее «ста»
Объём масла в двигателе, (л.)	6
Смена смазки в моторе, (км.)	10000
Работа мотора при температуре, (°С)	90
Запас прочности мотора, (км.)	200000
Использование мотора	2410, 3110, «Газель», «Соболь» и др.

Зажигание ЗМЗ-4022.10:

Порядок работ по замене масла

Машину с прогретым мотором нужно установить на яму или эстакаду и подложить под колеса противооткатные башмаки. Замена масла в двигателе ЗМЗ 402 выполняется следующим образом:

• открутить болты крепления защиты картера (при наличии таковой);
• демонтировать пластину защиты;
• открыть заливную горловину на головке мотора;
• подставить емкость для отработанного масла под сливное отверстие в поддоне двигателя;
• ключом на 24 открутить сливную пробку;
• дождаться, пока масло полностью стечет из картера;
• ключам на 14 открутить болт крепления крышки масляного фильтра;
• снять крышку и извлечь фильтрующий элемент;
• протереть ветошью крышку и корпус фильтра;
• установить новую прокладку и фильтрующий элемент;
• закрыть крышку фильтра и затянуть болт крепления;
• протереть ветошью пробку и картер вокруг маслосливного отверстия;
• установить на пробку новую прокладку;
• затянуть сливную масляную пробку;
• закрепить защиту картера и затянуть болты;
• используя воронку, залить 5 литров масла в двигатель;
• дождаться, пока масло стечет в поддон;
• проверить уровень щупом;
• завести мотор и дождаться, пока погаснет лампа давления масла;
• заглушить двигатель;
• убедиться в отсутствии протечек в районе маслосливной пробки и крышки масляного фильтра;
• проверить уровень масла и при необходимости долить его;
• залить крышку маслозаливной горловины

На этом замена масла в двигателе ЗМЗ 402 завершена и машина готова к эксплуатации.

Неисправности, присущие моторам серии ЗМЗ 24

Неисправностью практически любого двигателя является повышенный расход масла и стук коленчатого вала. Другое дело, что у одних ДВС это «болезнь», а другие довольно стойко переносят перегрузки и масляное голодание. «Волговские» моторы относятся к группе стойких и закаленных, но болячки все же имеются.

Характерные признаки 24-ых моторов, какие присущи именно этим моделям:

• Течь масла заднего коренного подшипника;
• Износ постели или втулок распределительного вала, а также опор самих валов;
• Обрыв или проворачивание шестигранного привода масляного насоса;
• Срабатывание зубьев текстолитовой шестерни распределительного вала;
• Износ латунных втулок шатунов под поршневой палец.

Задний коренной подшипник

Течь масла заднего коренного подшипника знакома почти каждому «волговоду».

Дело в том, что на месте стыка двух половинок сальниковой набивки со временем образуется щель. Сальниковая набивка под влиянием температуры «усыхает» и сжимается.

К тому же, неплотные соединения создаются из-за высыхания двух резиновых уплотнителей («сапожков» или «флажков»). Такая болезнь лечится прокладыванием хорошего маслостойкого герметика на стыках уплотнений. Конечно же, набивка и «флажки» при этом заменить необходимо. Когда операция проходит на месте (без снятия коленчатого вала), верхнюю набивку не меняют. Да и добраться до нее практически невозможно.

Замена заднего коренного сальника бесполезна, если поршневая группа дымит, а двигатель расходует масло. Избыточное давление в первую очередь «продавливает» именно это соединение. Если же забита система вентиляции картерных газов, масло тоже в первую очередь пойдет через «задний коренной».

Установка заднего коренного подшипника

Стоит прочистить систему вентиляции, течь задний сальник перестает.

Задний сальник может течь по причине изношенности коренных шеек коленчатого вала. Определяют износ шеек прослушиванием двигателя. При резкой подгазовке раздается глухой рык или стук в районе расположения коленвала. Стук очень характерный, его трудно с чем-то другим спутать. Здесь замена сальника не поможет, вал нужно шлифовать.

Постель распределительного вала

Видимо, не все отличия ЗМЗ 402 от ЗМЗ 24 были рассмотрены в этой статье. ЗМЗ еще модернизировал блок цилиндров в посадочном месте распределительного вала. На всех ранних выпусках «Волги» ГАЗ 24 алюминиевые блоки имели втулки под распределительный вал. Проблема заключается в том, что эксплуатация ДВС с низким давлением масла приводит к преждевременному износу опор распредвала и посадочного места этих опор.

Схема распределительного вала двигателя ЗМЗ 402

Замена втулок распредвала – дело хлопотное, но выполнимое в гаражных условиях. ЗМЗ выпускал ремонтные втулки, которые можно было установить вместо изношенных, необходимо было иметь набор разверток и немало терпения, времени и аккуратности. Валы успешно шлифовались под ремонтный размер, и больших проблем не наблюдалось.

Такие безвтулочные блоки стали выпускать после 1985 года. Причем, это встречалось и на ЗМЗ 24, и на ЗМЗ 402.

Спустя некоторое время завод и вовсе отказался от втулок, что доставило и до сих пор доставляет немало проблем владельцам «Волг». В случае подобной неисправности остается два выхода – либо отдавать БЦ «втулить» на завод, где есть фрезерный станок, либо менять блок на другой блок цилиндров.

Шестигранный привод масляного насоса

На моторах ЗМЗ 24 привод трамблера одновременно является и приводом масляного насоса. Привод масляного насоса представляет собой шестигранник, который приводит в действие сам насос. Со временем шестигранник изнашивается и проворачивает в теле насоса, и если не следить за давлением масла, с мотором может случиться беда – застучит коленвал, потребуется капремонт. Обрывы шестигранника случаются, если замерзает масло в поддоне зимой. Поэтому за давлением масла нужно смотреть внимательно.

Шестерня распределительного вала

Стук шестерни свидетельствует об износе ее зубьев. Стучать она может довольно долго, но с заменой детали лучше не затягивать. Если обрыв зубьев произойдет в дороге, машина не заведется и дальше ехать не сможет. Автомобиль придется буксировать до ближайшей автомастерской.

Ремонт шатунно-поршневой группы ЗМЗ-402 автомобиля ГАЗ-2705

Снятие и разборка 2. Снять масляный насос.

3. Отвернуть гайки 1 шатунных болтов и снять крышку шатуна 2.

Так как крышка сидит плотно, сбить ее несильными ударами молотка.

Вынуть из крышки вкладыш шатунного подшипника.

4. Протолкнуть поршень в цилиндр так, чтобы он вышел из цилиндра, а затем вынуть его вместе с шатуном.

Вынуть из нижней головки шатуна вкладыш шатунного подшипника.

Вынимать поршень с шатуном из цилиндра нужно осторожно, чтобы не повредить зеркало цилиндра. Проверить метки на шатуне и крышке шатуна

Если метки не видны, пометить шатун и крышку номером цилиндра

Проверить метки на шатуне и крышке шатуна. Если метки не видны, пометить шатун и крышку номером цилиндра.

5. Таким же образом вынуть остальные поршни с шатунами.

6. С помощью съемника снять поршневые кольца.

7. Снять стопорные кольца с двух сторон поршня.

8. Выпрессовать специальным приспособлением поршневые пальцы.

Если нет приспособления, можно выбить поршневые пальцы легкими ударами молотка через оправку 1 — это необходимо делать на весу, чтобы не повредить поршень. Вынуть шатун 2 из поршня 3.

9. Таким же образом снять остальные поршни с шатунов.

10. После разборки промыть все детали в бензине. Очистить поршни от нагара. Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Осмотр

Осмотр, проверка и ремонт деталей шатунно-поршневой группы производятся аналогично операциям на двигателе мод. 406. Отличающиеся данные приведены ниже.

1. Зазор между маслосъемным поршневым кольцом и канавкой на поршне должен быть в пределах 0,135– 0,335 мм.

2. Зазоры в замках поршневых колец должны быть в пределах 0,3–0,7 мм для компрессионных колец и 0,3–1,0 мм — для маслосъемных.

3. Пальцы и шатуны маркируют краской: палец в отверстии, шатун на стержне около верхней головки.

На днище поршня выбивается римская цифра, показывающая группу поршня.

Палец не должен выпадать из головки шатуна, если его наклонить примерно под 45°.

4. Разница по массе между поршнями в сборе с шатунами, пальцами, поршневыми кольцами, устанавливаемыми на один двигатель, должна быть не более 12 г.

Сборка и установка

Сборка и установка шатунно-поршневой группы аналогичны таковым на двигателе мод. 406. При установке гаек шатунных болтов законтрить их герметиком «Унигерм–9».

Регулировка клапанов — 402 двигатель

Конструкция силовой установки устаревшая: распределительный вал, расположенный внизу, тяги, и качество деталей — причина вибраций и неравномерности нагрузок на механизм распределения газов. По этой причине, после пробега 5000-15000км выставляют нужный зазор в клапанном механизме. Стоит заметить, что диапазон пробега связан с манерой эксплуатации мотора. Бережное использование, без резких стартов разрешает регулировать клапана после 15000км пробега, умеренные нагрузки — 10000км, эксплуатация на газу — 5000км пробега. Подход позволит снизить риск повреждения клапанов и выхода мотора из строя.

Набор щупов:

Конструкция ГБЦ ЗМЗ 402

ГБЦ данного двигателя общая для четырёх цилиндров. Отливается она, из особо прочного сплава алюминия, под высоким давлением. Сёдла для клапанов вставные, выполненные из особо прочного чугуна. Материалом изготовления втулок клапанов является металлокерамика.

При сборке ГБЦ используется уникальная технология, втулки и сёдла клапанов охлаждают, а головку нагревают. Метал головки дополнительно обжимается вокруг сёдел клапанов, при помощи оправки. Сёдла и втулки проходят тонкую обработку совместно с головкой БЦ.

ГБЦ ЗМЗ 402 к БЦ крепиться с помощью десяти шпилек, выполненных из стали, их диаметр составляет 12 мм. Для упрочненния, под гайки, устанавливаются стальные специальные шайбы.

Между ГБЦ и БЦ находиться асбестовая прокладка, она имеет графитовое покрытие и каркас из металлического армирования. Окна прокладки предназначенные для камер сгорания окантовываются жестью. Высота прокладки в сжатом виде не более 1.5 мм.

Теория ДВС: ГБЦ ЗМЗ-402

Правильно установить головку БЦ на блок, помогают два штифта, закрепленные в БЦ. Головки БЦ 402 и 4021 движков отличаются по размерам камер сгорания. Большая степень сжатия 402 мотора достигается благодаря увеличенной фрезеровки нижней части головки. Благодаря этому высота головки 402.10 движка меньше высоты 4021.10 мотора, 94.4 мм., и 98 мм., соответственно. Разница по высоте составляет 3.6 мм. За счёт этого получается СС 8.2:1, позволяющая 402 мотору работать на АИ 92 бензине. Вместо 4021 мотора, имеющего СС 6.7:1, и работающего на 76 бензине.
