Неисправности сцепления

Шум при выключении сцепления

Эту проблему легко распознать. Но часто ей не уделяют должного внимания. Так, при нажатии на педаль машина перестает издавать характерный шелест. Но стоит ее слегка отпустить, как этот звук вновь возобновляется. Это говорит о том, что вышел из строя выжимной подшипник сцепления. Неисправности его могут быть связаны с отсутствием смазки, люфтом обоймы или естественным износом. Элемент неразборной и ремонту не подлежит. Выжимной подшипник меняется целиком на новый.

При покупке стоит убедиться в наличии смазки. А точнее в достаточном ее количестве, поскольку недобросовестные производители попросту не докладывают ее во внутрь. Это и является основной причиной преждевременного выхода из строя подшипника. Но также этому способствует влага. При пересечении бродов (если у вас внедорожник), нужно быть внимательным. Иначе вода попадет во все узлы сцепления, что существенно сократит их ресурс.

Устройство сцепления ГАЗ-31029

Основными частями сцепления являются нажимной (ведущий) диск в сборе с корзиной (в которой смонтирован нажимной механизм с пружинами и механизм выключения сцепления), фрикционная накладка на маховик и ведомый диск. Корзина вместе с нажимным диском образует ведущий диск, который с помощью болтов монтируется на маховике, то есть, вся эта конструкция вращается вместе с маховиком.

Корзина с диафрагменной пружиной устроена крайне просто. Это чашеобразный корпус, в котором установлена коническая плоская пружина, выполненная в виде сходящихся к центру лепестков. По периферии диафрагма закреплена с нажимным диском, и при этом она выступает в роли рычага — при нажатии на центральную части диафрагмы, лепестки движутся вниз, а периферия, напротив, поднимается, обеспечивая и подъем нажимного диска.

Рычажная (лапчатая) корзина устроена несколько сложнее. По ее периферии расположено девять пар цилиндрических пружин, которые в нормальном состоянии обеспечивают прижатие нажимного диска к ведомому диску и маховику. Также в корзине установлено три рычага оттяжки нажимного диска, их лапки сходятся к центру корзины. Рычаги одновременно соединены с корзиной и с нажимным диском, причем таким образом, чтобы при нажатии на их лапки происходила оттяжка (подъем) диска и выключение сцепления.

Ведомый диск расположен между маховиком и нажимным диском, его ступица имеет шлицевое соединение с первичным валом коробки передач, который пропущен через центральное отверстие в корзине. Сам ведомый диск — это составная конструкция. Основу диска составляет ступица, зажатая между двумя стальными дисками. На периферии дисков с обеих сторон закреплены фрикционные накладки с отформованными канавками (24 штуки), обеспечивающими удаление продуктов износа и отвод тепла. В специально предусмотренные прямоугольные окна в дисках и ступице вставлены пружины, демпфирующие крутильные колебания. Как раз через эти пружины передается усилие от дисков на ступицу, поэтому торможение всего диска (и КПП) происходит плавно, без ударов.

Со стороны коробки располагается выжимной подшипник (муфта), упирающийся в лепестки диафрагменной пружины или в лапки рычагов лапчатой корзины, подшипник соединен с вилкой выключения сцепления. Сама вилка закреплена на картере сцепления, который закрывает весь узел. С внешней стороны вилка соединена с приводом сцепления.

Привод сцепления состоит из педали, главного цилиндра, рабочего цилиндра, трубопровода и вилки. Принцип действия системы предельно прост: при нажатии на педаль жидкость в главном цилиндре сжимается, в результате в системе повышается давление, это давление заставляет перемещаться поршень и шток рабочего цилиндра сцепления (РЦС), который и толкает вилку сцепления. То есть, здесь используется тот же принцип, что и в тормозной системе (да и используется та же тормозная жидкость).

Таким образом, по своей конструкции сцепление ГАЗ-31029 аналогично сцеплению других отечественных автомобилей. И для него характерны все «болезни» сцеплений данного типа. Но в абсолютном большинстве случаев при любой неисправности (только если проблема не в приводе) сцепление необходимо разбирать и производить замену определенных деталей.

Стуки и посторонние шумы

Дребезжание, постукивание и прочие шумы во время включения могут быть следствием:

• Достаточно большой осадки, дефектов или повреждения пружин гасителя (механизма гашения колебаний);
• износа (выработка) проемов для пружин гасителя;
• выработки или повреждения, деформации накладок;
• ослабления крепежных заклепок, фиксирующих накладки;
• деформацииили повреждения поверхностиВД.

Все вышеперечисленные неполадки устраняются при замене ВД новым аналогом. В некоторых случаях посторонние шумы могут быть спровоцированы отсутствие смазки, либо повреждением в результате износа,либосущественной деформации корпуса выжимного подшипника. Соответственно для ликвидации неисправности придется выполнить замену подшипника.

Скрип педали может происходить в двух случаях:

• отсутствие смазки на пластмассовых втулках;
• большая выработка (износ) втулок.

Для смазки обычно применяют ШРУС-4 или Литол-24. При замене поврежденных элементов новыми аналогами также необходимо их обработать смазкой. Очень редко случается, что вилка в результате деформации может сильно изогнуться и тогда простоне нажимается педаль сцепления. В таких случаяхрекомендуется просто заменить поврежденную деталь.

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

1. коленчатый вал;
2. маховик;
3. ведомый диск;
4. нажимной диск;
5. кожух сцепления;
6. нажимные пружины;
7. отжимные рычаги;
8. нажимной подшипник;
9. вилка выключения сцепления;
10. рабочий цилиндр;
11. трубопровод;
12. главный цилиндр;
13. педаль сцепления;
14. картер сцепления;
15. шестерня первичного вала;
16. картер коробки передач;
17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

• педали,
• главного цилиндра,
• рабочего цилиндра,
• вилки выключения сцепления,
• нажимного подшипника,
• трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает
вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь
плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

Механизм сцепления состоит из:

• картера и кожуха,
• ведущего диска (которым является маховик коленчатого вала двигателя),
• нажимного диска с пружинами,
• ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое
время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач
и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Ускорение

Явным признаком износа сцепления является ускорение автомобиля. Если машина не ускоряется пропорционально нажатию газульки, то есть, мотор начинает маслать, а машина не едет, особенно в гору, то это точно одна из следующих причин:

• Плохо отрегулирован привод сцепления (сильно натянут трос либо сильно высунут шток гидроцилиндра, в зависимости от типа привода)
• Износ диска сцепления
• Масло попало на сцепление
• Кто-то газонул сильно со старта и спалил диск. Хватает одного старта, чтобы хорошо припалить.

Так вот, привод сцепления не просто так перетягивают, в основном когда корзина уже подустала и не работает в заводских пределах, то есть немного потеряла жёсткость и для того, чтобы при нажатии она отвелась от диска, приходиться глубже на неё давить. Однозначно под замену. Другой причиной может быть трос с меньшей жёсткостью, чем надо, он растягивается больше, чем ему положено и нихрена не нажимает. Чтобы он хоть как-то работал, его приходится зажимать больше положенного. Надо проверить, а то вдруг корзина окажется исправной, у меня было такое.

При износе фрикционных накладок диска сцепления пропадает трение между корзиной и маховиком. То же самое происходит, когда на диск попадает масло- частая ситуация, когда потёк задний сальник.мотора. Тут надо снимать коробку и менять сальник, потому что так ездить не получится. Заодно и диск сменить, корзину можно оставить, посмотреть по ситуации.

Изношенное «слегка подгоревшее» сцепление

Но диск сцепления также приходит в негодность если сильно газонуть на старте (стритрейсеры, привет!), диск подгорает сразу и теряет свои фрикционные свойства, бонусом идёт запах горелого.

Вообще, если при езде пахнет горелым, то это сцепление так воняет, особенно когда недожимает и диск трётся.

Проскальзывание сцепления

	Снижение коэффициента трения из-за загряз­нения фрикционных накладок жидкой или консистентной смазкой; Слишком маленький зазор между выжим­ным подшипником и диафрагменной пружи­ной; Неисправность механизма выключения сце­пления; Слишком долгое проскальзывание сцепления.
	Отсутствие зазора между выжимным подшип­ником и диафрагменной пружиной; Заедание выжимного подшипника; Тугой ход выжимного подшипника.
	Тугой ход выжимного подшипника; Слишком высокая предварительная нагрузка на выжимной подшипник.
	Загрязнение фрикционных накладок жидкой смазкой (дефект заднего сальника коленчатого вала); Слишком долгое проскальзывание при вклю­чении сцепления.
	Дефект заднего сальника коленчатого вала.
	Излишки смазки не удалены со шлицов пер­вичного вала коробки передач.
	Автомобиль продолжал эксплуатироваться, несмотря на проскальзывающее сцепление; Слишком долгое проскальзывание сцепле­ния; Неподходящее по параметрам сцепление; Неисправность механизма выключения сце­пления.
	Маховик не заменен при большом пробеге; Поверхность трения маховика при ремонте не доработана.
	Маховик не заменен при большом пробеге; Поверхность трения маховика при ремонте не доработана.
	Падение ведомого диска перед или во время монтажа.

	Ведомый диск сцепления неправильно уста­новлен; Несоответствующие детали сцепления.
	Фрикционные накладки ведомого диска изно­шены до заклепок.
	Тугой ход выжимного подшипника; Слишком высокая предварительная нагрузка на выжимной подшипник.
	Направляющая втулка не смазана или смазана несоответствующей смазкой; Тугой ход выжимного подшипника; Детали не подходят друг к другу.

Педаль сцепления не возвращается в исходное положение

Если педаль сцепления осталась в полу и при этом невозможно включить передачу, значит, сцепление не нажалось. Скорее всего, проблема с главным или рабочим цилиндром. Вот почему это может произойти:

1. В контуре сцепления воздух. Воспользуйтесь специальным штуцером, попробуйте прокачать контур сцепления. Также необходимо выявить причину завоздушивания. Возможно, магистраль между цилиндрами негерметична либо потек один из цилиндров.
2. Неисправен главный или рабочий цилиндр. Может износиться уплотнение на поршне, при этом он будет перемещаться в цилиндре, но не сможет создать или воспринять давление тормозной жидкости.

Если же педаль сцепления осталась в полу и при этом передачи спокойно переключаются, но машина не едет — неисправен механизм сцепления:

1. Выжимной подшипник заклинило на втулке. Он не даст корзине отодвинуться обратно и включить сцепление.
2. Тарельчатая пружина сломалась. Она больше не может давить на диск сцепления и замыкать его.

Какие действия предпринимать, если возникла неисправность сцепления?

Крайне важно прислушиваться к своему автомобилю. Своевременное обнаружение поломки и ее ликвидация (чем быстрее — тем лучше) поможет избежать более серьезных последствий

Устранить неисправность сцепления – значит заменить всю систему целиком, либо отдельный ее элемент. Еще один минус: только опытные и фанатичные автовладельцы смогут самостоятельно справиться с данной задачей. Большинству водителей, не имеющим свой гараж и определенных навыков не под силу замена узла и приходится обращаться на станции технического обслуживания.

Еще к минусам неисправности агрегата можно отнести цену его замены или замену отдельных элементов. Если у Вас иномарка, будьте готовы к огромным затратам.

Обнаружили неисправность сцепления в дороге, что делать в такой ситуации? Нужно незамедлительно отправится в автосервис, потому что долго ездить на таком автомобиле не получится. Но что делать, если СТО далеко, а отбуксировать некому? Вам поможет такая хитрость, как двойной выжим педали сцепления.

При повышении передачи необходимо выжать педаль, переключить на нейтральную передачу и отпустить педаль. Затем опять выжимаем педаль, переключаемся на повышенную передачу и снова отпускаем ее. При переключении на пониженную передачу, нужно выжать педаль сцепления, перейти на нейтральную передачу, отпустить ее, подбавить газа, снова выжать, понизить передачу и снова отпустить педаль.

Если Вы все-таки решитесь самостоятельно отремонтировать систему сцепления, то вот краткая инструкция по обнаружению места неисправности: самое важное правильно и очень аккуратно разобрать корзину агрегата, осматривая при этом все диски, уделить внимание износившимся деталям, определить, в каком состоянии находятся пружины и количество масла

Когда заменять рабочий цилиндр сцепления?

Рабочий цилиндр сцепления чаще всего заменяется вместе со всем комплектом сцепления. Срок службы всех компонентов оценивается примерно в 100–150 тысяч. км. Однако может возникнуть ситуация, в которой ведомый блок муфты вынуждает выполнить более раннее вмешательство. Наиболее частая причина – протечка поршня и утечка гидравлической жидкости. Это опасная ситуация, так как это может привести к загрязнению жидкостью других компонентов сцепления, например, фрикционного диска.

Ситуация еще более опасна в автомобилях, где и сцепление, и тормоз работают от одной и той же гидравлической системы. В таких автомобилях после чрезмерной утечки жидкости можно потерять не только сцепление, но и тормоза. Поэтому, если вы обнаружите признаки повреждения рабочего цилиндра сцепления, а гидравлика тормоза и трансмиссии вашего автомобиля интегрирована, как можно скорее отправляйтесь в гараж.

Вы также можете наблюдать симптомы отказа ведомого сцепления, заглянув под машину. Во время протечки рядом со сцеплением может появиться пятно гидравлической жидкости. Гидравлическая жидкость должна быть светлого цвета, а темный цвет указывает на износ. По консистенции он похож на масло, поэтому его легко отличить по воде, вытекающей из испарителя (это естественное явление при работе кондиционера).

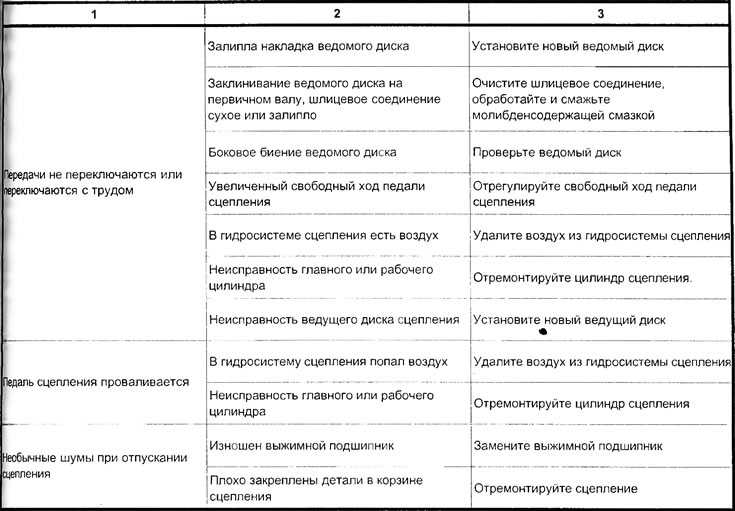

Поиск неисправности сцепления

После того, как будет сделан однозначный вывод относительно причины неисправности, можно приступать к ее поиску. Нередко для устранения неисправности начинают сразу же демонтировать детали сцепления, что в большинстве случаев со­пряжено с большими трудозатратами. При этом не используется возможность поискать неисправ­ность сначала там, где она при определенных об­стоятельствах может быть устранена относительно простыми средствами, а именно вокруг сцепления.

В большинстве случаев неисправности вокруг сцепления на первый взгляд могут быть не связаны с неисправностью самого сцепления. Однако при детальном рассмотрении можно выявить множе­ство внешних факторов, отрицательно влияющих на функционирование сцепления.

Нарушенная регулировка карбюратора или си­стемы впрыска может вызвать нарушение пара­метров холостого хода. В отношении сцепления это может проявиться в форме рывков.

Нарушенная регулировка системы зажигания также может стать причиной дефектов, которые выльются в рывки при включении сцепления.

Кроме этого, из-за самопроизвольной работы после остановки двигателя возникает ударная на­грузка на тангенциальные пластинчатые пружины ведущего диска сцепления. Деформированные тангенциальные пластинчатые пружины вызыва­ют проблемы с разъединением нажимного и ве­домого дисков.

Если подушки крепления двигателя недостаточ­но жесткие или повреждены, при включении сце­пления двигатель опирается на подушки, а затем снова отпружинивает назад. Результа­том этого становится чередование дополнительных статических и динамических нагрузок, которое про­является в виде рывков при включении сцепления.

Тугой ход привода дроссельной заслонки так­же ведет к появлению рывков.

Жесткое крепление привода дроссельной за­слонки в сочетании с очень мягкими подушками крепления двигателя вызывает раскачивание трансмиссии.

Изношенный трос сцепления вызывает рывки и проблемы с выключением сцепления.

Несоблюдение параметров регулировки троса сцепления ведет к возникновению рывков или проблемам с разъединением трансмиссии, а так­же к полному разрушению деталей сцепления.

Неисправности в гидравлическом приводе вы­ключения сцепления вызывают рывки и пробле­мы с разъединением трансмиссии.

Перекос коробки передач или отсутствие цен­трирующих втулок (либо штифтов) ведет к угло­вому смещению первичного вала коробки передач относительно коленчатого вала двигателя. Как следствие, могут возникать рывки и проблемы с разъединением трансмиссии. Вызванное угловым смещением биение ведомого диска при выключе­нии и включении сцепления может стать причи­ной повреждений в области клепаного соедине­ния упругих сегментов крепления фрикционных накладок.

Разбитые карданные шарниры вызывают толчки при изменении нагрузки. Это может стать причиной деформации тангенциаль­ных пластинчатых пружин нажимного диска сцепления, а также возникновения рывков и проблем с разъединением трансмиссии.

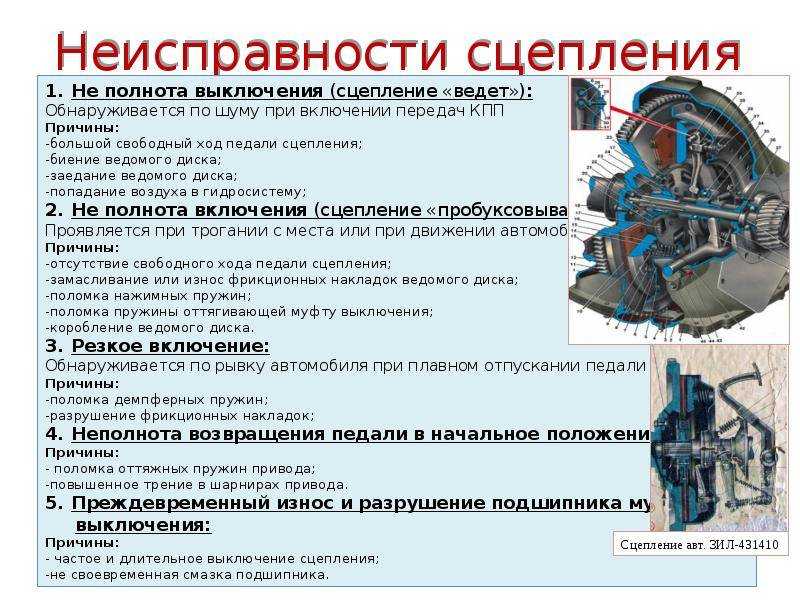

Главные симптомы неисправности механизма

Симптоматика неисправностей сцепления на каждом конкретном авто отличается деталями и зависит от того, какой именно механизм установлен на это транспортное средство.

Так агрегат может отличаться по виду рабочей среды («сухой»/»влажный»), по типу привода (гидравлический/механический/электрический/комбинированный), принципу работы (однодисковый/многодисковый).

При этом общими для всех типов являются такие симптомы неисправности сцепления:

1. Педаль проваливается до пола с незначительным сопротивлением или вообще без него.
2. При выжимании сцепления возникает ощущение «мягкого хода».
3. На крышке пыльника главного цилиндра или возле педали сцепления заметны следы подтекания рабочей жидкости.
4. Следы жидкости видны на исполнительном цилиндре.
5. Сцепление не выключается (неполное выключение).
6. Пробуксовка сцепления (неполное включение).
7. При надавливании на педаль возникает вибрация (резкое реагирование узла).
8. Посторонние звуки во время переключения передач при передвижении.
9. После нажатия на педаль и отпускания она не возвращается в исходное положение.
10. Для надавливания на педаль требуется большое усилие.

Следует отметить, что каждый тип неисправности имеет характерные причины, а также видимые признаки, по которым их можно идентифицировать.

Как определить неисправность системы при езде?

Любой автовладелец должен обратиться в сервисный центр для проведения диагностики сцепления, если:

• при включении передачи машина очень медленно начинает двигаться, или не страгивается с места вообще;
• при движении «на подъем» тяга очень слабая или полностью отсутствует;
• авто набирает скорость неравномерно (рывками);
• при старте с места автомобиль начинает двигаться с ощутимыми толчками;
• при надавливании на педаль скорость движения не меняется;
• во время переключения скорости слышны посторонние звуки — стук, скрежет, визг.

Если появляются первые признаки неисправности сцепления, владельцу транспортного средства лучше не медлить с посещением автомобильного сервиса. Своевременная диагностика и устранение неисправности позволит в будущем избежать более дорогостоящего ремонта.

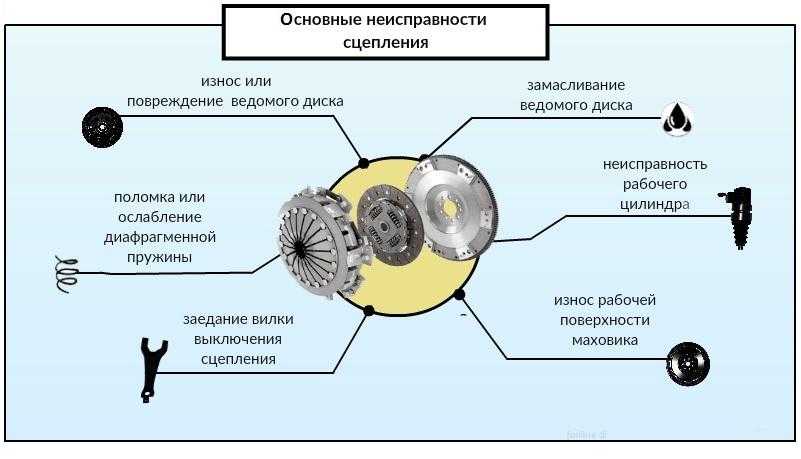

Основные неисправности сцепления

Если сцепление «ведет» (то есть оно не полностью выключается), это свидетельствует о неисправности трансмиссии или нажимного диска корзины. Подобный симптом может возникать и из-за повреждения фрикционных накладок, перекоса одного или обоих дисков, неточной регулировки выжимного подшипника и вилки выключения сцепления.

Если происходит увеличение оборотов двигателя, а скорость передвижения машины не увеличивается, то причинами этого могут быть:

• сильный износ фрикционных накладок;
• ослабление диафрагменной пружины;
• загрязнение маслом фрикционных накладок из-за его протекания через сальник коленвала;
• перегрев ведомого диска механизма.

Если при переключении передач возникает вибрация или авто начинает двигаться рывками, это свидетельствует о таких нарушениях:

• маховик или нажимной диск повреждены или деформированы;
• шлицы ступицы ведомого вала или первичного вала КПП износились;
• произошло обгорание фрикционных накладок;
• ослабло крепление или износились опоры двигателя.

Для того, чтобы избежать основных неисправностей механизма сцепления при эксплуатации авто, следует соблюдать несколько несложных правил. Во-первых, вовремя проводить плановые техосмотры, а так же проверять состояние узлов и механизмов перед каждой поездкой.

Во-вторых, соблюдать все правила эксплуатации транспортного средства, обеспечивая надлежащий уход. В-третьих, при замене деталей сцепления устанавливать только оригинальные запчасти.

Ресурс ведущего диска

Сколько служит данный элемент? Точных данных производители не указывают.

• Агрессивная манера езды. Постоянные движения на повышенных оборотах с резким бросанием педали неблагоприятно отражается на состоянии фрикционных накладок.
• Езда с грузом. Особенно это касается коммерческого транспорта. Для примера возьмем «ГАЗель», у которой коробка ничем не отличается от «волговской». Такой диск просто не предназначен для высоких нагрузок. Даже при плавном отпускании педали фрикционный материал будет проскальзывать через маховик и от трения попросту гореть. Ресурс такого диска не составляет и 15 тысяч километров. То же самое касается и прицепа. Не стоит сильно нагружать механизмы – пострадает сцепление, главный цилиндр и многое другое.
• Неправильная буксировка. Не стоит тянуть машину, масса которой в полтора или более раз превышает вес вашего авто. Так вы быстро сожжете ведущий диск.
