Снятие и установка головки цилиндров в сборе с впускным трубопроводом и выпускным коллектором

Снятие головки блока цилиндров

Перед началом работы необходимо отсоединить и снять аккумуляторную батарею, слить охлаждающую жидкость и моторное масло.

Демонтаж навесного оборудования включает в себя:

отсоединение проводов зажигания;
отсоединение всех шлангов: вакуумных, системы охлаждения;
при отсоединении проводов и шлангов не забывайте производить их маркировку, при установке головки блока цилиндров обратно вам это понадобится;
демонтируем все топливные магистрали
демонтируем трос акселератора;
снимаем всё навесное оборудование, которое мешает производить снятие головки блока цилиндров.

Снятие головки блока цилиндров включает в себя:

производим снятие крышки ГБЦ;

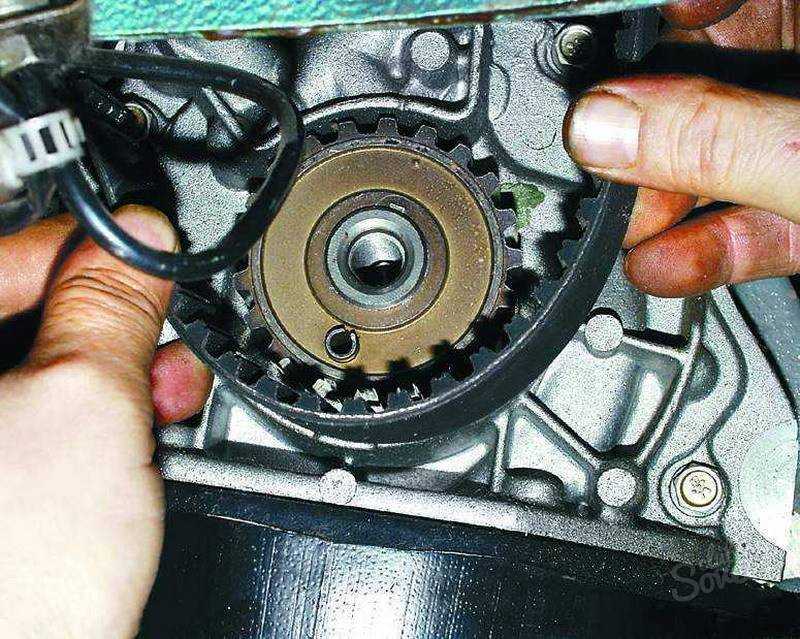

снимаем кожух ГРМ, ремень шкива. Сам распредвал можно не трогать;
отворачиваем болты крепления головки блока цилиндров, одновременно динамометрическим ключом проводя контроль состояния болтов (хотя установка головки блока цилиндров, желательно должна производиться с новыми болтами). Не забывайте, что должна соблюдаться последовательность при раскрутке, обратная затяжке. Схема затяжки болтов ГБЦ должна быть обязательно.
выполняем все действия, ради которых и происходило снятие головки блока цилиндров: ремонт ГБЦ, замена прокладки ГБЦ или замена головки блока цилиндров.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

браком при производстве ГБЦ;
высокой нагрузкой на узел;
некорректным либо недостаточным техническом обслуживании;
некачественной смазкой внутренних компонентов устройства;
отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

набор автомобильных ключей;
шлицевые и крестовые отвертки;
плоскогубцы;
вороток с удлинителем;
головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
молоток;
монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
снимаем клемму с аккумулятора;
сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;

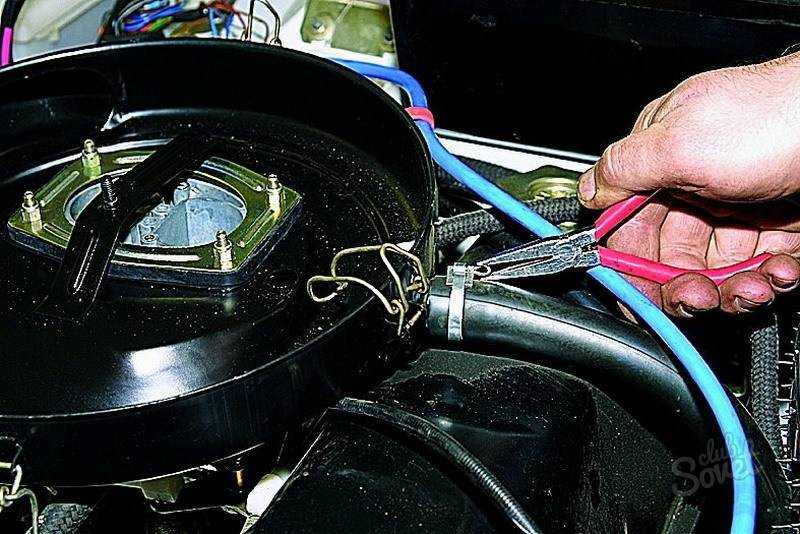

откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
отсоединяем от карбюратора тягу газа, трос подсоса;
освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
скидываем шланг вакуумного усилителя тормозов;
отворачиваем четыре гайки крепления приемной трубы глушителя;
отсоединяем от головки высоковольтные провода;
снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
отсоединяем от карбюратора бензиновый шланг;
снимаем клапанную крышку, убираем ее в сторону;
откручиваем болт с гранями 13 мм крепления ГБЦ;
снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
откручиваем гайки распредвала (ключ на 13), снимаем вал,
сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
совмещение меток распредвала указаны внизу на рисунке стрелками;
произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

С этим читают

Порядок действий

Запасшись всем необходимым, можно приступать к работам.

Последовательность действий такая:

Ставим «Оку» в гараж или на ровную площадку, обездвиживаем, снимаем клемму с АКБ; Сливаем с системы охлаждения ОЖ (подставляем емкость под сливные пробки, выкручиваем их и дожидаемся, пока жидкость стечет. Ставим на место пробки и затягиваем); Демонтируем корпус воздушного фильтра. Горловину карбюратора накрываем ветошью. Отсоединяем от него тросики дроссельной и воздушной заслонок, снимаем механизм привода газа с рычагом и кронштейном его крепления, а также топливные патрубки и провод электромагнитного клапана ХХ; Снимаем защитную крышку привода ГРМ. Устанавливаем метки на коленвале и распред

вале (особенно это важно при частичной разборке); Послабляем затяжку натяжного ролика, чтобы он послабил натяжку привода, и ремень скидываем с колеса распределительного вала; Отсоединяем топливный патрубок от бензонасоса. Выкручиваем крепежи насоса и снимаем его; Отсоединяем патрубки от клапанной крышки, откручиваем ее крепление и снимаем; Откручиваем гайки датчика момента искрообразования, отсоединяем от него провода, и отводим вбок. Также скидываем провода высокого напряжения со свечек; Откручиваем крепежный болт корпуса вспомогательных агрегатов; Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку)

Также демонтируем натяжной ролик; В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону; Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек; Скидываем патрубок от вакуумного регулятора; Откручиваем верхнюю планку, используемую для натяжки ремня генератора; Отсоединяем патрубки системы охлаждения, подходящие к головке; Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше; Откручиваем крышку подшипников распределительного вала, снимаем ее; Извлекаем распределительные вал; И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

Также скидываем провода высокого напряжения со свечек; Откручиваем крепежный болт корпуса вспомогательных агрегатов; Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку). Также демонтируем натяжной ролик; В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону; Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек; Скидываем патрубок от вакуумного регулятора; Откручиваем верхнюю планку, используемую для натяжки ремня генератора; Отсоединяем патрубки системы охлаждения, подходящие к головке; Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше; Откручиваем крышку подшипников распределительного вала, снимаем ее; Извлекаем распределительные вал; И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

А далее уже выполняются ремонтные работы. Но для этого сначала от головки отсоединяется впускной коллектор. Затем извлекаются толкатели вместе с регулировочными шайбами. Дальше для разборки потребуется приспособление для рассухаривания и засухаривания клапанов, чтобы снять их, после чего выполняются ремонтные работы – замена направляющих втулок клапанов, самих клапанов, их притирка и прочее.

Рис. 1.64. Подбор поршневых колец к цилиндру

Кольца, предназначенные для установки в цилиндры номинального диаметра, маркируются желтой краской на верхнем компрессионном кольце; для установки в цилиндры первого ремонтного размера — голубой, второго ремонтного размера — зеленой.

Тепловой зазор, замеренный в стыках колец, помещенных в цилиндр

(см. рис. 1.64), для новых колец должен быть:

0,25-0,45 мм у верхнего компрессионного кольца;
0,45-0,65 у нижнего компрессионного кольца;
0,30-0,55 мм у коробчатого маслосъемного кольца.

Для изношенных колец допускается максимальный размер в замке не более 1,5 мм. Кольца для замера теплового зазора в замке помещать в верхнюю неизношенную часть цилиндра (от верхней кромки цилиндра до места расположения первого компрессионного кольца при нахождении поршня в ВМТ) или в оправку аналогичного диаметра. Поверхность цилиндра предварительно очистить от нагара. Установка поршневых колец с меньшим тепловым зазором в стыке приведет к схождению стыка кольца при работе двигателя и надиру цилиндра. Установка изношенных колец с большим зазором приведет к снижению давления такта сжатия и повышенному угару масла.

Проверить щупом боковой зазор между кольцами и стенкой поршневой канавки (рис. 1.65). Проверку произвести по окружности поршня в нескольких точках. Величина бокового зазора должна быть для новых колец и поршней 0,045-0,090 мм. Для изношенных колец и поршней допускается максимальный зазор не более 0,15 мм. Больший зазор приведет к увеличенному угару масла за счет «насосного» действия колец.

Замена Прокладки Головки Блока Цилиндров Змз 402

замена накладки на головублок цилиндров в двигателе автомобиля Здесь вы смотрите на «кучу» железа, собранную в один абсолютно необходимый, удачный и красивый механизм. современный автомобиль.

Смотри и думай. верхняя часть линии, полет человеческого гения и. может быть, внезапно в конечном итоге ехать через тонкую полосу железа или асбеста. И его зовут прокладка головки цилиндры

И это абсолютно не лишне знать это для всех, мы подчеркиваем, для каждого владельца автомобиля знаки, которые являются заменапрокладки блока цилиндров. Даже если вы не собираетесь делать ремонт самостоятельно, вам необходимо понять, какие могут быть последствия для двигателя. замена прокладки головки блок

Что такое и почему там прокладка ГБЦ

Прокладка головки цилиндры

предназначен для герметизации стыкаблок цилиндров и головка цилиндра.

Пожалуйста, не смущайтесь, хотя это звучит почти одинаково. Прокладка головки блока цилиндров и прокладка крышки головки

блокцилиндры, который сделан из резины. На самом деле, прокладка головки блока цилиндров 3 в 1, потому что она сама герметизирует три системы двигателя: охлаждение (каналы), масло (каналы) и распределение газа (полости) цилиндры) Соответственно требования к качеству прокладки

Головка цилиндров увеличена.

Не забудьте и попытайтесь сэкономить при ремонте ГБЦ или блок цилиндров. UAZ. Замена УАЗ, прокладка ГБЦ. Прокладка является одноразовой частью для любого ремонта двигателя. заменапрокладки голова к новому. требуется.Типы прокладок ГБЦ:

Нет асбеста. их характерная особенность: низкая усадка и высокая воспроизводимость материала.
асбест. практически обладают свойствами, близкими к асбестовым прокладкам по характеристикам: эластичность, теплостойкость и эластичность. В основном используется в качестве ремонтных комплектов.
металл. считаются лучшими и наиболее эффективными. С помощью металлической прокладки наиболее равномерное распределение удельного поверхностного давления происходит на стыке по всей плоскости головки цилиндра и блок .

WGC охлаждающая жидкость насквозь дефектная прокладка;

белый цвет дыма из выхлопных газов постоянно (не во время прогрева) является признаком попадания охлаждающей жидкости в цилиндр (ы);
при проверке расширительного бака или на поверхности жидкости в радиаторе видны масляные пятна. наоборот, это означает, что масло попадает в систему охлаждения через неисправную прокладку;
о попадании в систему охлаждения через выпускную прокладку головки цилиндров, скажем, пузырьков в радиаторе или расширительном бачке.

Вышеуказанные методы диагностики не обязательно являются доказательством неисправности. прокладки. UAZ. Замена прокладки ГБЦ УАЗ. Но обычно это типичные признаки того, что нужно заменанакладки на головублок . Как мы не хотели бы думать иначе.

Особенности замены прокладки Крышка цилиндра

Учитывая все текущие нюансы технологии, связанные с функциями двигателя, наберите прокладки

или монтаж болта, есть общие правила. Правила, которые являются универсальными при их заменепрокладки Головка блока цилиндров на любой машине.

Мы не будем утомлять вас подробным описанием того, какой болт и в каком направлении поворачивать. Все «хитрости» замены прокладки описано в руководстве специально для вашего типа двигателя. Продолжайте читать перед ремонтом.

И, самое главное, вам нужно постараться удовлетворить все требования производителя по сборке и разборке головки блока цилиндры

Разборка начинается с маркера в руке. Отключая все установленное, особенно конвейеры, не ленитесь и не полагайтесь на память, все проверяйте. На нашем сайте вы можете получить подробную информацию о ремонте УАЗ 3163 (Патриот) Замена прокладки ГБЦ. Это будет легче собрать.
При покупке прокладки головки блока цилиндров для замены убедитесь, что ее свойства рассчитаны на точный момент, который производитель двигателя назначает для затягивания болтов головки блока цилиндров;
Прежде чем откручивать крепежные болты, аккуратно удалите смазку. Вырыв ключа из гнезда грозит: травмой или поломкой шпинделя болта, а затем не обойтись без сверления;
мы начинаем откручивать крепежные болты от середины на 0,5 или 1 оборот каждый. Это сделано для снятия напряжения;
После того, как вы сняли головку цилиндров и заменили прокладку, мы переходим к обратной процедуре. Установка головкиблок должны проходить строго вдоль направляющих втулок или вдоль специальных канавок для выравнивания;
затяжек болты головки цилиндров Производится только с использованием динамометрического ключа по схеме, указанной производителем в руководстве, и строго по параметрам крутящего момента.

Снятие ГБЦ

Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так чтооткручивать надо плавно

Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу

То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Причина судя по-всему в том, что она расположена между 3 и 4 цилиндрами и подвергается хроническому перегреву, и бонусом тудапоступает ОЖ. В результате между шпилькой и ГБЦ возникает очень плотный слой окисла. Причём руками, без инструмента сдёрнуть ГБЦ не получится. Поскольку и ГБЦ и блок из алюминия, то пользоваться фомками и прочими металлическими рычагами крайне не рекомендуется, так как может быть повреждена привалочная поверхность, что может привести к течам. Я опытнвм путём пришёл ктакой схеме:

Я сделал из подручных материалов, но смысл вот какой – берём металлический уголок, сверлим отверстия под шпильки крепления осикоромысел, а между шпильками оси коромысел этот уголок упирается в шпильку крепления ГБЦ, предпоследнюю со стороны водителя.Таким образом, затягивая гайки шпилек оси коромысел уголок прижимается к ГБЦ, а за счёт упирания в шпильку ГБЦ потихоньку сдергивается вверх. Таким образом мне удалось наполовину сдернуть ГБЦ, далее орудовал фомкой, но не советую этого делать.Видно, что сама шпилька условно целая, то есть окислялся преимущественно алюминий:

Для предотвращения смещения гильз, фиксируем их втулками, шайбы используются широкие на 16:

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.
Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением. Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.
- Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.
- Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

  Очистите отверстия под болты, которыми закрепляют головку в блоке.

  Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

  Установите блок с прокладкой головки на место.

  Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

  Замените другие компоненты двигателя, которые вы извлекли.

  Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал. Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

  Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством. Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

замене и натяжении цепи ГРМ,
замене прокладки ГБЦ,
регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Разборка коленчатого вала

Разборка коленчатого вала требуется перед шлифовкой его шеек, и для замены звездочки привода газораспределительного механизма.

Съемником спрессовываем муфту.

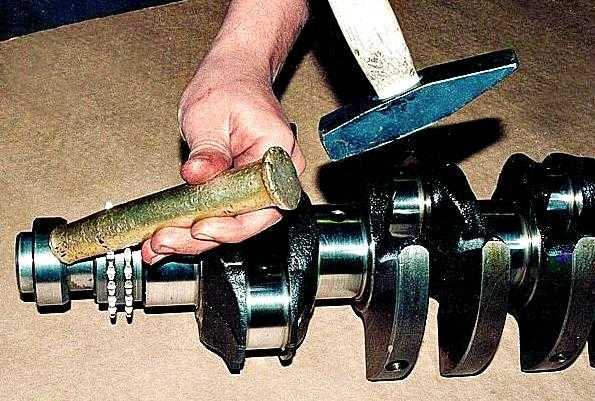

Если съемника нет, снимаем ее ударами через латунную оправку.

Поддев отверткой, снимаем резиновое кольцо, предварительно выбив шпонку из прорези вала.

Спрессовываем звездочку латунной оправкой и, поддев отверткой, извлекаем шпонку звездочки.

После шлифовки шеек коленчатого вала болтом с головкой “на 14” и законтренными гайками выворачиваем заглушки.

Каналы для прохода масла в коленчатом валу тщательно очищаем от отложений и остатков абразива.

Промываем каналы коленчатого вала керосином, бензином или дизельным топливом и продуваем сжатым воздухом.

Заворачиваем заглушки масляных каналов на место

Бородком раскерниваем кромки заглушек

Собираем вал в обратной последовательности. Запрессовку звездочки и муфты начинаем с установки соответствующих шпонок в паз коленчатого вала.

Как Снять Двигатель С Уаз Буханка Видео

Занимаюсь собственным ремонтом автомобилей УАЗ «Батон»

УАЗ 452 «Батон» — достаточно надежный русский кроссовер. Основные поломки этого автомобиля связаны с утечкой смазочных масел из двигателя, коробок передач (коробок передач), передних, не задних мостов, соединений с постоянной скоростью (шарнирные соединения) ступиц. Основная причина образования таких утечек в таком поперечном сечении заключается в том, что материал, из которого уникальные прокладки не установлены над прокладками, частично корродирует современными смазочными материалами. Из-за плохой смазки движущиеся металлические детали изнашиваются и требуют периодической замены. Необходимо проводить профилактическое обслуживание УАЗ 452 не реже одного раза в год, заменять герметичные уплотнения и прокладки, а также регулировать сцепления.

Проблема в том, что найти заводское руководство по ремонту этих внедорожников довольно сложно. Поэтому мы предлагаем вам инструкции, которые позволят вам отремонтировать автомобиль самостоятельно.

Снятие и диагностика силового блока

Батон Блок питания

Как известно, ремонт двигателей автомобилей начинается с его разборки. А затем разборка, замена поврежденных деталей и сборка. Капитальный ремонт силового блока — непростая задача, поэтому нет необходимости выполнять его самостоятельно без помощи опытных мастеров. Но вы можете поменять уплотнения самостоятельно.

В руководстве по ремонту автомобиля УАЗ 452 говорится: Для снятия блока питания его необходимо извлечь из моторного отсека. Извлекать аккумулятор с FF2 зимой — более простой способ. Например, для подзарядки. Как снять движок на видео с буханки УАЗ. При таком методе разборки вам понадобятся 2 прочные трубы (длиннее ширины кабины) и помощь 2 человек.

Сначала вынимается аккумулятор, и машина ставится на ручной тормоз.
Затем место водителя и передних пассажиров разобрано.
После этого карбюратор снимается вместе с воздушным фильтром и приводами всех заслонок. Все отверстия покрыты чистой тканью.
Далее «масса» провода отвинчивается от крышки клапана головки блока цилиндров (головки блока цилиндров).
Проводка отключена от датчиков и креплений.
Генератор снят.
Если на агрегате установлен масляный радиатор, он выключается и его кран снимается. Отверстие забивается тканью.
Гайки выпускного коллектора откручиваются, отводятся глушителем, чтобы он не мешал.
Болт распределителя отвинчивается (находится возле шкалы октан-корректора), блок снимается.
Топливный насос был разобран.
После этого антифриз сливается, трубы отсоединяются и радиатор снят.
Крепежные болты откручиваются, вентилятор снимается вместе со шкивом.
Цепи или буксирные тросы затем пропускаются под картер двигателя, прикрепляются к уху и крепятся к 2 трубам, расположенным поперек пола кабины.
Привод вилки сцепления отсоединен.
Крепежные болты КПП на двигателе отвернуты.
2 болта откручены, мотор снят с подушек. Как снять задний бампер? Помогите ребятам снять задний бампер Видео о Hyundai Solaris. Как снять движок на видео с буханки УАЗ. ЙИКОЙД ДХДЫЙ ХАЙ ПСИИДЫ КЬОД ДЫЙ СЧПШКДД ДЫЙИ. Call Center: 10 компьютеров 2021. Видео-серфинг Как снять двигатель с дубинки автомобиля УАЗ. УАЗ УМЗ 451-Турбо двигатель. Теперь он висит только на трубах и переднем валу коробки передач.
Затем двигатель выдвигается вперед, снимается с входного вала коробки передач и поднимается вверх и вправо.

Как убрать двигатель от буханки УАЗ

Инструмент для удаления двигатель

Все, блок питания снят.

Проверка на капитальный ремонт двигателя проста: вам нужно положить руку в открытое горло моторного масла. Если ладонь выталкивается, то ее необходимо разобрать.

Руководства на все автомобили

1. Эксплуатация и техническое обслуживание
2. Двигатель
2.0 Двигатель
2.1. Снятие и установка
2.2. Двигатель моделей 402 и 4021
2.2.1 Двигатель моделей 402 и 4021
2.2.2 Снятие и установка
2.2.3 Разборка двигателя
2.2.4. Ремень привода вентилятора
2.2.5. Ремень генератора
2.2.6. Головка блока цилиндров
2.2.7 Регулировка зазоров в приводе клапанов
2.2.8. Распределительный вал
2.2.9. Шатунно-поршневая группа
2.2.10. Коленчатый вал
2.2.11 Дефектовка и ремонт блока цилиндров
2.2.12 Возможные неисправности двигателей ЗМЗ-402 и ЗМЗ-4021.
2.3. Система смазки
2.4. Система охлаждения
2.5. Система выпуска отработавших газов
2.6. Система питания двигателя ЗМЗ-4062
2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021
3. Трансмиссия
4. Ходовая часть
5. Рулевое управление
6. Тормозная система
7. Электрооборудование
8. Кузов
9. Приложения
10. Технические характеристики автомобилей Ссылки на другие сайты

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием.

После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм.

Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.

8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.

Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.

9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах.

Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов.

Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

Установка

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию.

Момент затяжки 83–90 Нм (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Устанавливают головку блока в порядке, обратном снятию.

Гайки крепления головки блока затянуть в два этапа:
