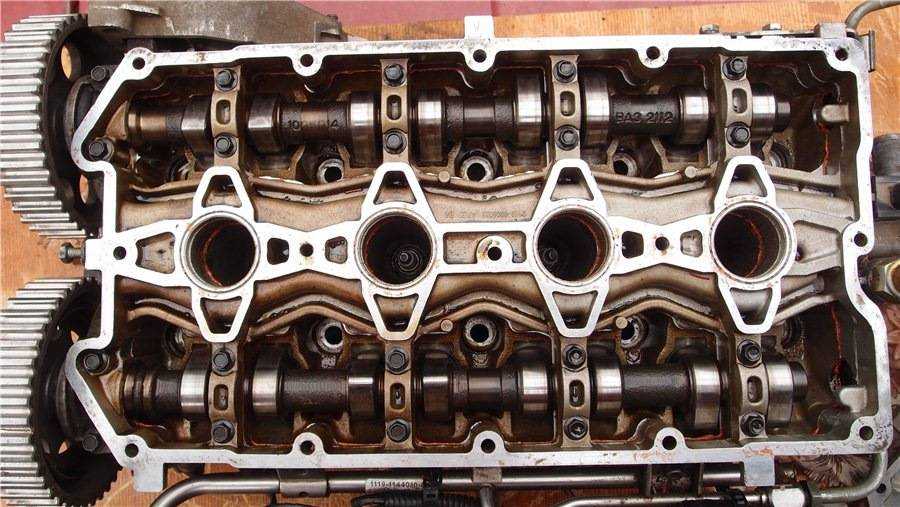

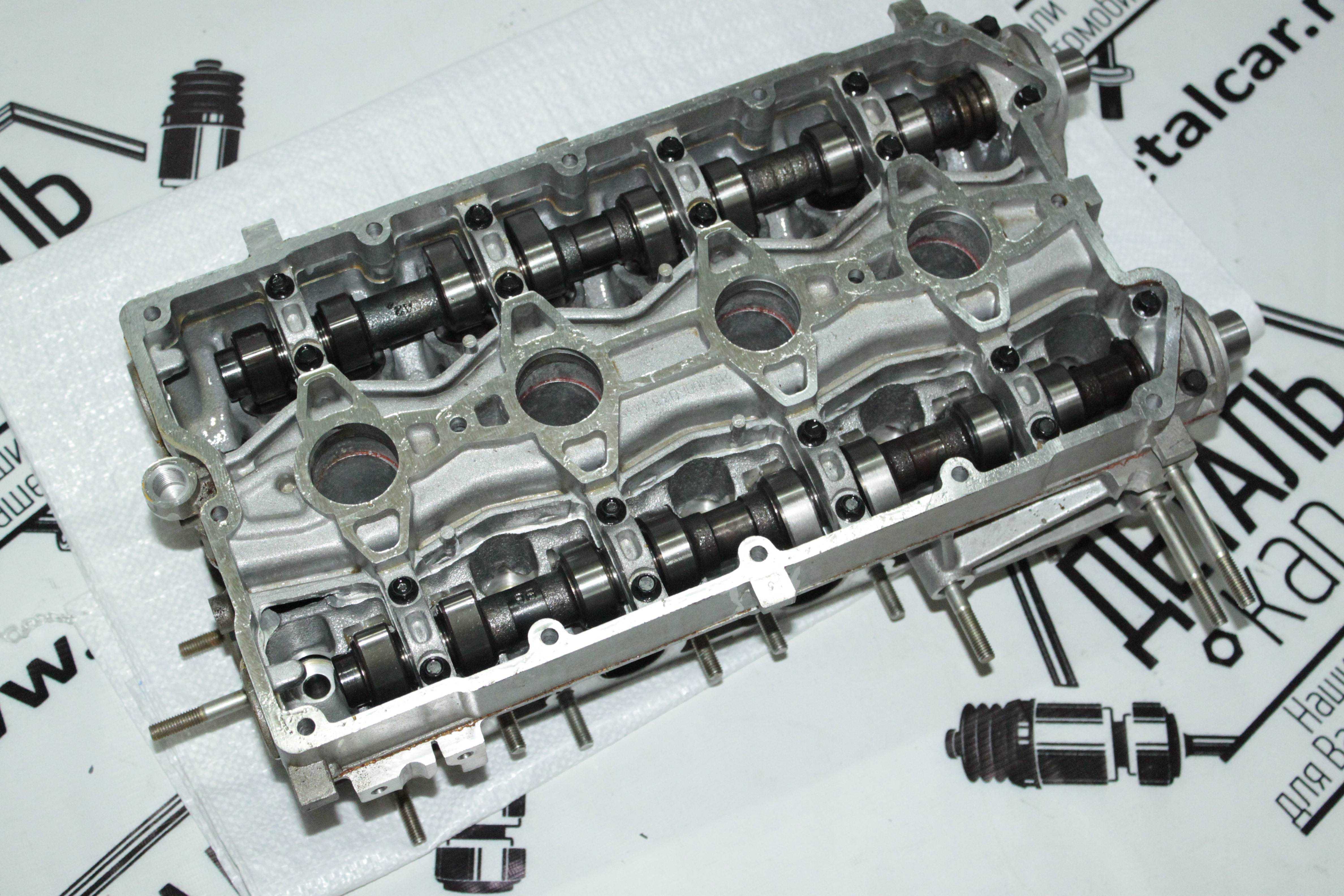

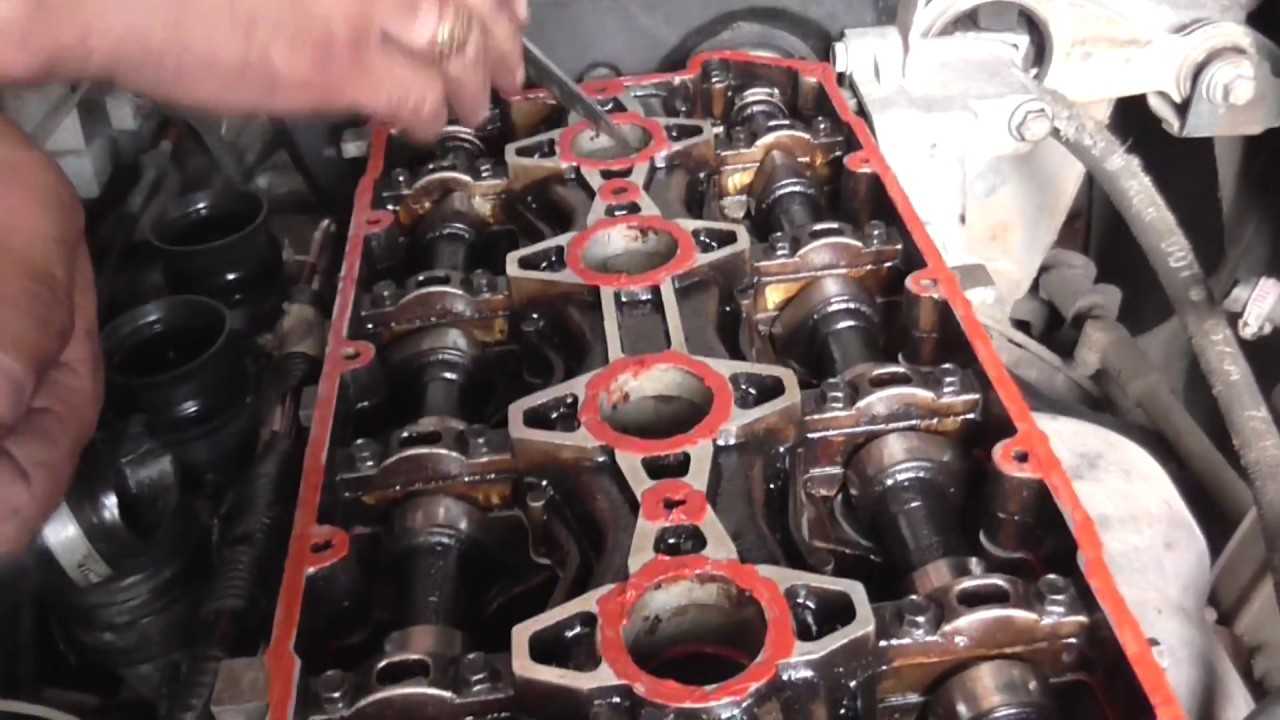

Снятие гбц на ваз 2112 16 клапанов

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

специальный динамометрический ключ с индикатором;
штангенциркуль или небольшая линейка;
набор головок и гаечных ключей;
головка Torx;
мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

В местах соединения ГБЦ и блока наблюдается протекание масла из мотора или жидкости охлаждения.
На проверяющем щупе уровня масла видна субстанция беловатого оттенка, что говорит о протекании жидкости охлаждения сквозь прокладку.
Если выхлопы вашего авто имеют белый цвет, даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре.
Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе автомобиля.
Еще один признак пришедшей в негодность прокладки – это поступление выхлопов в охлаждающую систему. Это можно определить, по наличию пузырей в радиаторной жидкости или в расширительном бачке.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.
Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением. Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.
- Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.
- Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

  Очистите отверстия под болты, которыми закрепляют головку в блоке.

  Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

  Установите блок с прокладкой головки на место.

  Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

  Замените другие компоненты двигателя, которые вы извлекли.

  Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал. Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

  Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством. Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

замене и натяжении цепи ГРМ,
замене прокладки ГБЦ,
регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Прикипела головка блока цилиндров: что делать

В ряде случаев после откручивания болтов не удается снять прикипевшую головку блока цилиндров, также могут не выкручиваться шпильки. Головка блока может прикипеть на прокладке или изначально быть перетянутой на шпильках. Во втором случае алюминий корпуса ГБЦ «обжимает» шпильки и крепко держится за них. В результате сдвинуть или поднять ГБЦ не удается.

В такой ситуации есть несколько способов решения проблемы в гаражных условиях. Прежде всего, головку нужно попробовать обстучать со всех сторон через деревянную проставку. Если это не помогает, тогда по шпилькам можно налить немного уксуса, после чего легко простучать по торцам и бокам головки. Также можно отмочить шпильки в wd-40, затем начать расшатывать головку вверх и вниз.

Еще одним способом является подъем поршня в первом цилиндре практически в ВМТ, но так, чтобы осталось немного места, то есть поршень находился на такте сжатия. Если позволяет конструкция, можно ориентироваться по бегунку трамблера, который станет в положение первого цилиндра. Получается, клапана будут закрыты. Далее через свечное отверстие в цилиндр заливается немного моторного масла, затем свеча зажигания закручивается. После двигатель проворачивается вручную, в результате чего головка должна сдвинуться с места в том случае, если полностью откручены крепежные болты. Бывает так, что поднимется только передняя часть. Это значит, что процедуру нужно проделать и с четвертым цилиндром. Добавим, что некоторые мастера прокручивают мотор не вручную, а стартером. При этом не стоит забывать, что есть риск погнуть шатун. Если головка отошла, тогда ее нужно раскачивать и далее пробовать поднимать.

Случается, что ни один способ не помогает, тогда одним из самых простых и одновременно опасных решений можно считать вставку широкой плоской стамески путем забивания прямо в прокладку ГБЦ

Забивать нужно осторожно, чтобы не повредить привалочную плоскость блока и головки. Отметим, что в ряде случаев плоскость все равно повреждается, в чем и заключается главный недостаток

Еще одним решением, которое помогает выкрутить шпильки, является их выкручивание при помощи так называемого шпильковерта или посредством установки двух гаек. Также на шпильки можно накрутить гайки, затем обварить их сваркой и выкрутить подобно обычным болтам. Минусом можно считать то, что шпильки в этом случае нужно будет менять.

При установке головки цилиндров соблюдать следующие указания:

Поставить новые прокладки. Они различны как для двигателей так и для головок цилиндров. Прокладка левой головки цилиндров со стороны цепного привода имеет 3 отверстия, а прокладка правой головки цилиндров — 2.
Болты крепления головки цилиндров длиной 165 мм одновременно служат и для крепления корпусов подшипников распределительного вала.

Установить головку цилиндров (предварительно одев выпускной трубопровод на шпильки крепления) на два установочных штифта на блоке цилиндров.
Смазать резьбу болтов крепления головки цилиндров и завернуть болты. При замене болтов проверить соответствие их длины.
Затянуть болты крепления головки цилиндров в соответствии с порядком затяжки, показанном на рисунке, при помощи ключа 116 589 001 300. Первоначальный момент затяжки 30 Нм.
Новые болты затянуть моментом 50 Нм.
Окончательную затяжку болтов крепления головки цилиндров произвести через 10 мин моментом 50 Нм.
Дальнейшие работы выполнять в обратной снятию последовательности. Установить выпускной трубопровод и полностью закрепить

Установить звездочку вместе с цепью привода на распределительный вал, обратив внимание на совпадение меток на звездочке и цепи. Затянуть болт крепления звездочки моментом 100 Нм

удерживая распределительный вал от проворачивания.

В автомобилях с регулируемой подвеской колес предварительно установить детали крепления гидросистемы подвески.

Снятие головки блока цилиндров двигателей ЗМЗ-402, ЗМЗ-4021

Главная — Двигатели — Снятие головки блока цилиндров двигателей ЗМЗ-402, ЗМЗ-4021

Головку блока можно снять с впускной трубой и выпускным коллектором. Если головка блока снимается с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

— слить жидкость из системы охлаждения; — снять воздушный фильтр с карбюратора; — отсоединить шланги от термостата; — отсоединить провод от датчика температуры охлаждающей жидкости; — отсоединить провода от микровыключателя на карбюраторе; — отсоединить от карбюратора тягу воздушной заслонки и тягу привода акселератора; — отсоединить от карбюратора шланг слива топлива; — отсоединить шланги от электромагнитного клапана ЭПХХ, установленного на щите передка; — отсоединить вакуумный шланг усилителя тормозов от штуцера на впускной трубе; — отсоединить отводящий шланг отопителя от штуцера на задней крышке головки блока.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Таблица 2.7. Номинальные размеры и посадка сопрягаемых деталей головки блока цилиндров

Наименование детали	Номинальный диаметр, мм	Наименование сопрягаемых деталей	Номинальный диаметр, мм
Направляющая втулка клапана	17,0 +0,066 17,0 +0,047	Головка блока цилиндров	17,0 +0,025 17,0 -0,010
Впускной клапан	9,0 -0,050 9,0 -0,075	Направляющая втулка	9,0+0,022
Выпускной клапан	9,0 -0,075 9,0 -0,090	Направляющая втулка	9,0+0,022
Седло впускного клапана	49,0 +0,125 49,0 +0,100	Головка блока	49,0 +0,017 49,0 +0,010
Седло выпускного клапана	42,0 +0,125 42,0 +0,100	Головка блока	42,0 +0,017 42,0 +0,010
Ось коромысел клапанов	22,0 -0,007 22,0 -0,021	Стойка оси коромысел	22,0 +0,030 22,0 +0,008
Ось коромысел клапанов	22,0 -0,007 22,0 -0,021	Втулка коромысла клапана	22,0 +0,028 22,0 +0,007
Втулка коромысла	23,4 +0,07 23,4 +0,04	Коромысло клапана	23,25 +0,045
Заглушка	17,0 +0,115 17,0 +0,080	Ось коромысел клапанов	17,0 ±0,035

Наименование детали	Зазор, мм	Натяг, мм
min	max	min	max
Направляющая втулка клапана	__	__	0,022	0,076
Впускной клапан	0,05	0,97	__	__
Выпускной клапан	0,075	0,117	__	__
Седло впускного клапана	__	__	0,083	0,135
Седло выпускного клапана	__	__	0,083	0,135
Ось коромысел клапанов	0,015	0,051	__	__
Ось коромысел клапанов	0,014	0,049	__	__
Втулка коромысла	__	__	0,145	0,220
Заглушка	__	__	0,145	0,150

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
снимаем корпус воздушного фильтра;
с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;
как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
снимаем кожух ремня ГРМ;
демонтируем клапанную крышку (2 гайки);
откручиваем болт крепления распредшестерни;
ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Особенности сборки

Сборку осуществляют в обратном порядке. При монтаже шатунов необходимо учитывать, что на каждом из них имеются отметки, сделанные производителем. На блоке они тоже есть – метки на блоке и шатунах должны совпадать.

При установке соблюдают левую и правую части. Шатун и его крышка идеально подобраны на заводе – пара индивидуальная. Заменять их нельзя. Чтобы установить поршень в цилиндр, понадобится специальная оправка для сжатия поршневых колец. Оправку можно приобрести в готовом виде или же сделать самостоятельно. Вкладыши шатунные и коренные монтируются таким образом, чтобы совпали замки на вкладышах и посадочных местах. Вкладыши перед монтажом смазываются маслом.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Способ 1 – усадка болта

Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.

Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.

Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.

Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.

Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.

Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.

Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно

Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Замена Прокладки Гбц Калина 8 Кл

Если на двигателе RPLada Kalina обнаружена течь моторного масла (11194 1,4 16 кл.) При охлаждении воды в местах соединения головок цилиндров снимите и замените прокладку. Утечка также происходит из-за искривления головы из-за перегрева. Вам понадобятся: динамометрические ключи 13, 17, 19, 19, головные головки P 10, 13, 17, шестигранный ключ P 10, отвертка.

1. Снимите обшивку двигателя (» «) 2. Установите поршень 1-го цилиндра в поршень ВМТ такта сжатия (см. )

Уменьшите давление электропитания, если работа сделана немедленно 3. Уменьшите давление в системе P (см. Снижение давления топлива в системе P). 4 Отсоедините провод от отрицательной клеммы аккумулятора.

5. Слейте охлаждающую жидкость (см. Замена антифриза). 6. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

7. Отсоедините нагревательные шланги от дроссельной заслонки; 8. Снимите узел дроссельной заслонки (см. Снятие и установка дроссельной заслонки).

9. Отсоедините блоки жгута проводов от катушек зажигания. Снимите катушки зажигания и снимите свечи зажигания (см. Замена и техническое обслуживание свечей зажигания). 10.

Отсоедините прокладки жгута проводов от датчика падения давления масла от датчика температуры замерзания, чтобы можно было регистрировать управление двигателем и датчик фазы. 11. Открутите хомуты и отсоедините 5 шлангов радиатора. термостат труб п. 12.

Отсоедините блок трубки от датчика антифриза. 13. Открутите гайку на гайке крепления наконечника массовой проволоки ключом на 13 и снимите провод. 14. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).

READ Замена Сальников Клапанов Ваз 2107

пятнадцать.

Снимите винт на прижимной пластине кронштейна топливопровода к головке цилиндров и снимите пластину. 16. Открутите крепежный болт гаечным ключом 10 и отсоедините провод заземления от головки устройства. 17. Снимите крышку головки (см.

Заменить уплотнение крышки головки цилиндров). 18. Снимите гаечный ключ на 5 мм и снимите защитную крышку переднего ремня ГРМ.

19. Отвинтите крепежные болты или верхнюю переднюю крышку шестигранного ключа привода зубчатого ремня на 5 и снимите крышку. 20. Отпустите ключ на 15 болтах крепления натяжного ролика и снимите ремень ГРМ.

21. Чтобы шкивы распределительного вала не вращались, выкрутите болты прикрепив шкив, снимите шкивы. 22. И вынимаем шпонки из пазов валов валов 23.

Поверните ключ на 15 крепежных болтах, чтобы снять натяжной ролик. 24. Снимите основной ролик, повернув гаечный ключ на 15 крепежных болтов. 25. Снимите 10 5 болтов, крепящих крышку заднего ремня ГРМ, и снимите крышку. Инжир.

READ Замена Вилки Сцепления Ваз 2109

6. 3. Порядок затяжки болтов крепления головки блока цилиндров 26. Снимите 10 болтов, крепящих головку блока к блоку цилиндров с помощью шестигранного ключа в обратном порядке (рис. 6.

3) и снять головку блока. 27. Снимите прокладку головки. Болты головки цилиндров растягиваются при повторном использовании, поэтому замените их новыми.

28. Очистите соединительные поверхности головки цилиндров и блока цилиндров (вы должны быть сухими и безупречными). 29. Удалить масло из резьбовых отверстий в блоке под болты головки. 30. Убедитесь, что в гнездах последних отверстий блока цилиндров под основными болтами имеются 2 монтажные втулки.

Крепление ГБЦ ГБЦ ВАЗ инжектор 8 клапанов калины

Если головки втулок остаются в головке или на выходах блока во время снятия, вдавите их в блок в соответствии с полной программой. 31. Установите самую последнюю прокладку головки на устройство. Использование использованной прокладки не допускается.

Перед установкой прокладки удалите масло с подключенных поверхностей устройства и его головки. Прокладка может быть чистой и сухой. Не допускайте попадания масла на поверхность прокладки. 6.

READ Сколько Заливать Масла В Ирбис Ттр 250

3 Процедура затяжки болтов головки блока цилиндров 32. Установите головку на блок, убедившись, что коленчатый вал и распределительный вал находятся в положении ВМТ (оба цилиндра 1-го цилиндра должны быть закрыты). Затяните болты, крепящие головку блока в последовательности (показано на рис. 6.3 PS в четыре этапа: 3,5. момент 69,4

85,7 Нм (7,1 8,7 / Нм) 4. Затяните болты полностью.

33. Присоедините снятые детали к головке устройства и подсоедините шланги и провода P в обратном порядке. Установка впускного распределительного вала, обеспечивающего работу датчика ПП на двигателе. Установите шкивы впускного распределительного вала таким же образом. Отрегулируйте натяжение ремня ГРМ (см. Замена редуктора P и натяжного ролика) и ремня генератора (см.

Источник

Подготовка к шлифовке

Для самостоятельной шлифовки нам понадобятся в первую очередь набор щупов, лекальная металлическая линейка, с её помощью будем определять насколько сильно изогнута ГБЦ и степень её неровности. Это скорей метод на глаз, так как только визуально можно понять, где и сколько стоит шлифовать.

Помимо такой неровности могут быть еще трещины и подобные дефекты. Это говорит о том, что двигатель хорошо перегревался и детонировал. Чтоб определить такие трещины стоит покрасить ГБЦ медленно сохнущей краской и через несколько минут стереть. Там где краска останется и будет трещина. Краску желательно использовать ярких цветов. К сожалению, увидеть можно будет только большие трещины, а вот микротрещины только с помощью специальных приборов.
