Транспортир распредвалов

Идентификация грм, цепи и звезд

Визуальный осмотр это хорошо и подчас он дает результат. По фото все ясно и понятно, но когда вскрываешь клапанную крышку, понять какие перед тобой звезды не представляется возможным. Поскольку производителей ГРМ у нас великое множество, а если еще прибавить братьев китайцев, то вообще завались, у каждого «свой стандарт» по шестерням. Нельзя не брать в расчет ушатанность станков, полную амортизацию оборудования, и качество материала. Поэтому очень часто «остроносые звезды» евро-3, выглядят как евро-2. Примеров множество. Самый надежный вариант, это промер ролика цепи. Инструмент обычный штангенциркуль, с точностью до 0.05мм, этой точности вполне достаточно.

Диаметр ролика цепи евро-3. Втулочно роликовая цепь

Статья рецензирована и дополнена Игорем Медведевым (Родос-М).

Источник

AUTOFIZIK.RU / авторемонт

Схема установки и клеймения крышек распределительных валов

I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов. ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов… …и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

Снимаем крышку.

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

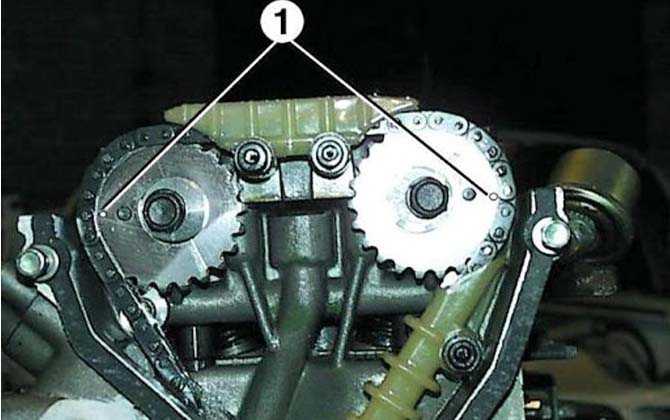

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см

Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке). Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров…

…и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.

Аналогично отворачиваем болт крепления звездочки вала впускных клапанов. Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

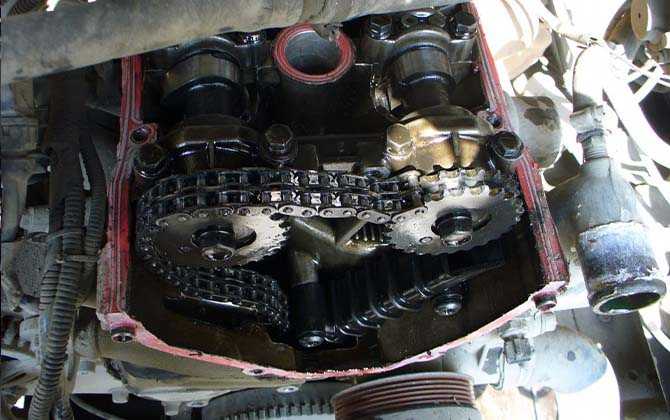

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

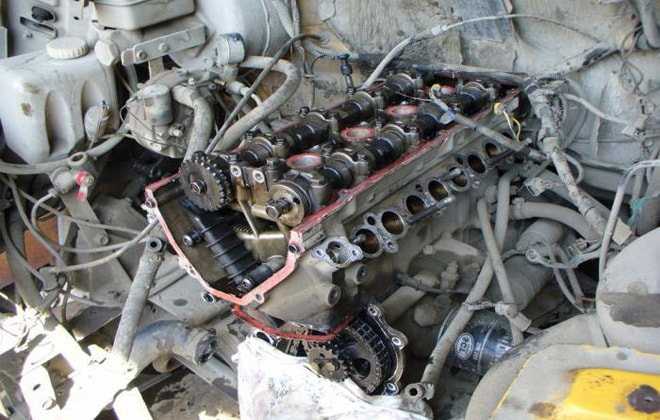

Снимаем распределительный вал.

Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках. Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).

Распределительные валы впускных и выпускных валов взаимозаменяемые, но… ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.

Болты крепления крышек затягиваем моментом 1,9–2,3 кгс.м, после чего… …поворачиваем вал впускных клапанов так, чтобы его штифт располагался напротив верхней кромки головки блока.

Устанавливаем на валы звездочки с надетой на них цепью, начиная с распределительного вала выпускных клапанов. При натянутой ветви цепи со стороны среднего успокоителя метка на звездочке должна быть расположена напротив верхней кромки головки блока.

Устанавливаем средний успокоитель на место и ставим вторую звездочку. Дальнейшую сборку проводим в последовательности, обратной разборке

ВНИМАНИЕ После установки гидронатяжителя… ..проверяем совпадение всех меток на шкиве коленчатого вала и звездочках. В противном случае снимаем неправильно установленную звездочку и, переставив ее на одну секцию цепи, устанавливаем заново

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

• нет голограммы на цепи;
• буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
• коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
• сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

VESKO-TRANS.RU

Порядок замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших родителей и дедушек. это Волга. Не так давно мой старый друг приехал к нам в гости на своем любимом ГАЗ 31105. Внешний шум от синхронизации, повышенный расход и плохой выбор, показал цепь ГРМ. Итак, ГАЗ 31105, двигатель 406. замена

схемы синхронизации

Мы сразу же сделаем предупреждение, что это будет нам полезно: масло в двигателе с фильтром и прокладкой для масляного поддона; было бы лучше, если бы это была пробка, высокотемпературный герметик ABRO, серый 999, керосин и металлическая щетка для мытья деталей. Ненадежный двигатель я видел только на последней волге. Они не зря говорят: «Если Волга не течет с нефтью, значит, она ушла». Еще один набор ключей и головок с усиленным 36, шестигранник 6, множество тряпок, растворимый кофе и несколько бутербродов с колбасой. Замена цепи скутера по-разному. А также терпение и огромное желание выполнять эту функцию без помощи других, потому что соблазн слишком велик, чтобы доверять его кому-то другому. Замена 4T 50 скутеров без полного штифта новой цепи на. Прочитав статью до конца, вы поймете почему.

Самое главное, что эта комплектация для ремонта газораспределительного привода двигателей ЗМЗ-405 406 409 является ее официальным названием. маркировка цепи ГРМ 405 406 409 газель волга уаз. Продолжительность замены ремня ГРМ ЗМЗ 409 УАЗ. продолжительность. В него должны быть включены следующие ингредиенты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, маленькая и большая. Замена цепи скутера Замена цепи привода ГРМ на этикетке скутера 152qmi на 4-тонном скутере. Для ЗМЗ-406 ссылки 70 и 90, для ЗМЗ-405 72 и 92 ссылки.
4. Три цепных стабилизатора.
5. Верхняя и нижняя прокладки крышки цепи, крышка насоса и гидравлический натяжитель, а также две шумоизоляции.
6. Звездочка коленвала и звездочка распредвала, привод промежуточного вала и стопорная пластина.

Метки цепи ГРМ 405 двигателя

При установке меток на двигателе от автомобиля Газель опытные механики не рекомендуют проворачивать коленчатый вал против часовой стрелки. Метки ГРМ выставляют согласно мануалу по эксплуатации двигателя.

Например, отметки на звездочках от распределительных валов должны располагаться горизонтально. Они направляются в противоположные друг от друга стороны. Соблюдается уровень расположения меток ГРМ по верхней плоскости головки цилиндра.

Метки выставляются для того, чтобы клапана в двигателе открывались и закрывались в соответствие с фазами, которые заложены инженерами в моторе ЗМЗ 405. Если будет допущена небольшая неточность в выставлении меток, это приведет к тому, что клапана могут вовремя не открыться или не закрыться. Подобное поведение чревато разрушением головки блока цилиндров и капитальным ремонтом всего двигателя.

Метки грм 405-406-409 двигателя

Метки грм — это определенные знаки на деталях мотора, имеющие различный вид и конфигурацию. Они предназначенны для точной установки системы зажигания и газораспределения, правильной и точной установки валов мотора.

Отметки фиксируются на передних деталях двигателя так, чтобы не стирались во время эксплуатации. Это могут быть: риски, приливы разной конфигурации, точки, отверстия, штырьки, прорези и так далее. Отметины наносятся на две соседние части агрегата.

Метки грм 405, 406, 409 двигателя расположены снаружи и внутри.

Снаружи силового агрегата расположены два знака грм.

Первая метка грм

установлена на передней крышке блока цилиндров. Она выглядит как прилив, в виде черты.

Вторая метка грм

406, 405, 409 двигателя расположена на шкиве демпфере кардана. Она представляет собой углубленную риску на его ободе.

При совмещении этих двух меточков поршень первого цилиндра встает в высшую мертвую точку. Если этого не случилось, то надо продолжать вращать кардан по часовой стрелке до достижения поршня ВМТ. Этот момент является проверочным.

При этом первые кулачки обоих распредвалов должны смотреть в разные стороны:

Если вершины кулачков расположены внутрь, то поверните кардан еще на один оборот.

Точное выставление поршня первого горшка в ВМТ можно произвести с помощью индикатора часового типа, который крепится в свечном отверстии первого горшка.

Если нет индикатора, то можно воспользоваться длинным стержнем, длинной отверткой.

Метки ГРМ расположенные внутри мотора:

На верхнем рисунке №6 внутренние маркеры обозначены цифрами 10, 11, 15, а также буквами и цифрами М1 и М2.

Метка №3

— верхняя плоскость головки блока цилиндров.

Метка №4

— точка на звездочке распределительного вала. Она установлена возле зубчатого венца звездочки.

Метка №5

— заводское отверстие, диаметром 6,1 мм, в звездочке распредвала.

Метки грм №3, №4, №5

служат для точного выставления распределительных карданов.

Поверку точности выставления распределительных валов выполняется с помощью специального инструмента — транспортира

А также приспособление (Шаблон) для кулачков распределительных воротов

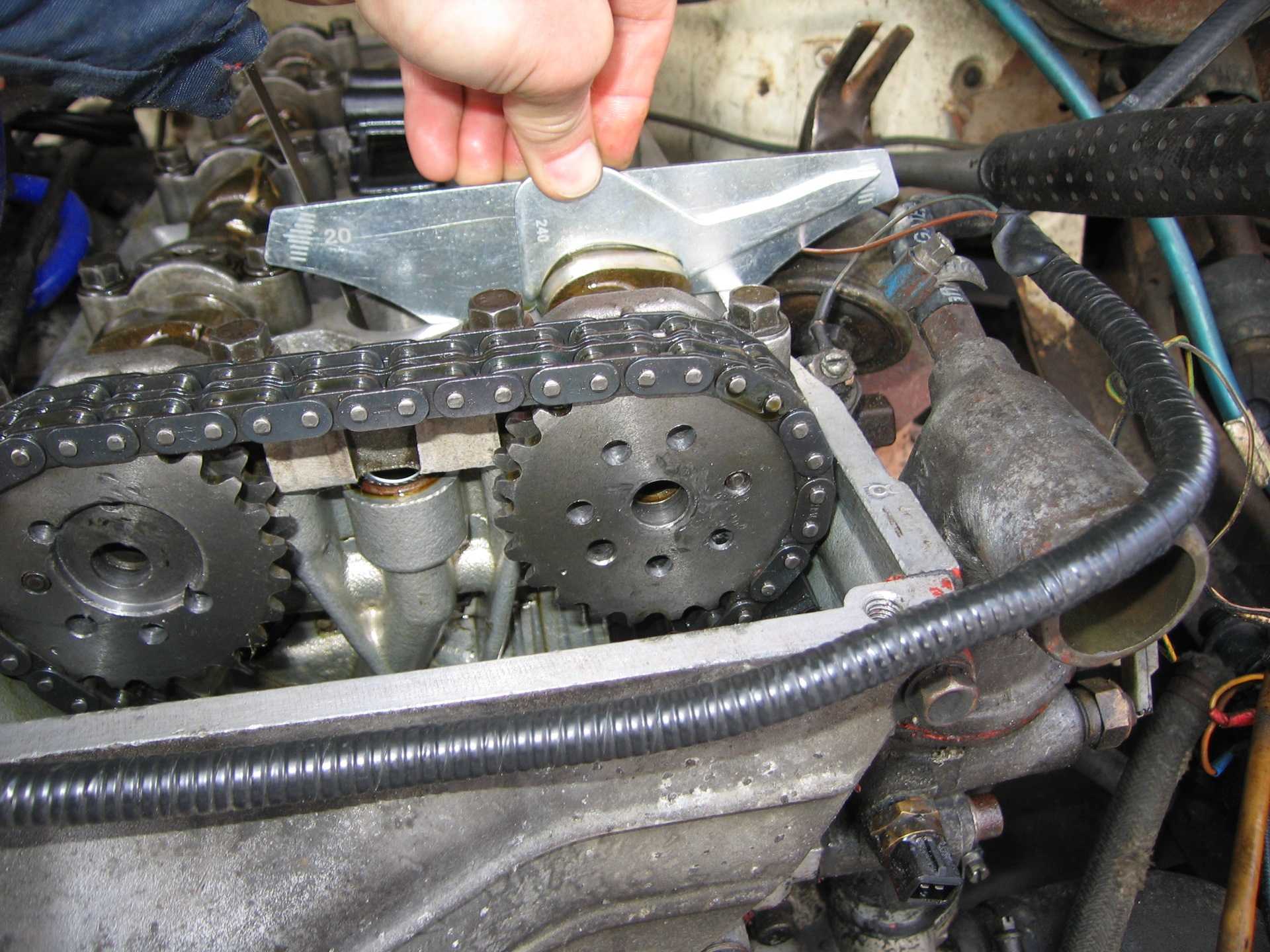

Транспортир и шаблон устанавливаются за первым кулачком распределительного торсиона:

Отметины №3, №4, №5 должны выстроиться в одну линию:

Данные знаки используются вместе с метками №1 и №2 при точной установке положения распредвалов.

Точную установку по отметинам распределительных валов с не разрезными звездочками можно выполнить с помощью кондуктора:

Данное приспособление служит для точного высверливания отверстий диаметром 6,1 мм в звездочках распределительных торсионов.

Метка №6

— это риска на ведомой звезде промвала, расположенная в углублении двух зубьев:

Метка №7

— это углубление на блоке цилиндров, в виде точки, расположенная на линии между звездой кардана и звездой промежуточного торсиона, возле зубьев звездочки промвала. На рисунке №30 вверху данный признак обозначен как «М1».

Метки грм №6 и №7 служат для точной установки положения промежуточного валика при замене нижней цепи грм 405, 406, 409 движка.

Метка №8

— это риска на звезде коленчатого торсиона, расположенная в углублении между двумя зубьями:

Метка №9

— углубление на блоке цилиндров, в виде точки, стоящее на углу нижнего успокоителя цепи, возле зубьев коленчатого ворота. На рисунке №6 вверху данный знак обозначен как «М2».

Метки грм №8 и №9 служат для точной установки коленвала, при замене нижней цепи 405, 406, 409 движков.

Источник

Транспортир змз 406 и правильная установка распредвалов змз 406

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Транспортир змз 406, мой вариант

транспортир по заводским чертежам Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана встатье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Вопрос-Ответ

Какие углы вы выставляете? Я мог бы сказать, что это секрет фирмы))), но, если я уж об этом сказал, наверное придется расколоться. Работаю с заводскими углами, 20- впуск, 19 – выпуск. Если клиент хочет капельку добавить «низов» и готов пожертвовать стабильными оборотами на холостом ходу, то оба вала можно синхронно повернуть на градус раньше. То бишь, 19 – впуск, 20 – выпуск.

zmz-fr.ru

VESKO-TRANS.RU

Управление и установка зажигания ZMZ 402: секреты и советы

двигатель ЗМЗ 402 является одним из продуктов российского автопрома, широко применяемым в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Двигатель будет правильно установлен, чтобы обеспечить правильную работу двигателя зажигание

. В этой статье мы объясним, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Что тебе нужно знать

Для того, чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, необходимо знать некоторые нюансы работы блок питания. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и оснащенным предыдущими регуляторами. вакуумными и центробежными (по видео. смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высокого напряжения на цилиндры блок питания , с учетом их рабочего порядка.

Для правильного распределения импульсов используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

В процессе эксплуатации двигателя ЗМЗ-409, в результате естественного удлинения цепей, износа звездочек привода распределительных валов газораспределительного механизма, или вследствии неквалифицированно проведенного ремонта привода ГРМ, возможно значительное отклонение фаз газораспределения от номинальных значений.

Проверка фаз газораспределения и при необходимости их корректировка, нужна в случае явного снижения тяговых свойств двигателя, его неустойчивой работы на всех режимах, сильном повышении расхода топлива.

Правильность установки фаз газораспределения является одним из факторов влияющих на мощность, крутящий момент и экономические показатели двигателя. Для проверки фаз газораспределения используется комплект оснастки разработанный на автозаводе, в который входят :

— Транспортир.

— Шаблон с профилем кулачка и стрелкой.

В двигателях ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 для обоих распределительных валов следует использовать координаты точек профиля 252. В двигателях ЗМЗ-4091.10 и ЗМЗ-40911.10 для впускного распределительного вала следует использовать координаты точек профиля 240, а для выпускного распределительного вала — координаты точек профиля 252.

— Кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов.

Для привода распределительных валов с втулочными цепями.

Для привода распределительных валов с зубчатыми цепями.

Проверка фаз газораспределения производится на двигателе установленном на автомобиле. Для проверки фаз газораспределения с двигателя ЗМЗ-409 необходимо снять крышку клапанов, отсоединив все провода и шланги, и установить поршень первого цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения, по часовой стрелке, до совпадения риски на шкиве-демпфере коленчатого вала с ребром-указателем в виде прилива на крышке цепи. Вращение коленчатого вала против часовой стрелки недопустимо.

При этом кулачки распределительных валов первого цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы.

В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня первого цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии первого цилиндра.

Проверка углового положения первого кулачка распределительного вала впускных клапанов.

Установить транспортир за первым кулачком распределительного вала впускных клапанов — вид «А» на схеме.

Для двигателей ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 использовать шаблон профиля 252.

Для двигателей ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 240 для впускного распределительного вала.

Прижимая транспортир к верхней плоскости головки блока цилиндров, приложить и плотно прижать шаблон к поверхности первого кулачка. При этом стрелка шаблона должна показывать на транспортире угол :

— 20°30+-2°40 для привода распределительных валов со втулочными цепями, — 20°+-2°40 для привода распределительных валов с зубчатыми цепями.

При измерении ведущая ветвь цепи в районе верхнего и среднего успокоителей должна быть натянута. Для этого ключом повернуть впускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

Проверка углового положения первого кулачка распределительного вала выпускных клапанов.

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов — вид «В» на схеме выше. Для всех двигателей ЗМЗ-409.10, ЗМЗ-40904.10, ЗМЗ-40905.10, ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 252. Стрелка шаблона должна показывать на транспортире угол :

— 19°30+-2°40 для привода распределительных валов с втулочными цепями, — 19°+-2°40 для привода распределительных валов с зубчатыми цепями.

При измерении ведущая ветвь цепи в районе среднего успокоителя должна быть натянута. Для этого ключом повернуть выпускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

При таких значениях углового положения первых кулачков впускного и выпускного распределительных валов газораспределительного механизма двигателя ЗМЗ-409 достигаются его наилучшие технико-экономические показатели.

Причины неисправностей и ремонт

Причиной того, что силовой агрегат вышел из строя, может стать отсутствие давления топливной жидкости в рампе, неисправность топливного насосного механизма, неисправности системы зажигания, недостаточный уровень давления, выход из строя датчика, отвечающего на стабильную работу двигателя на холостых оборотах.

Также причиной поломки может стать неисправная дроссельная заслонка, датчик заслонки, загрязненный фильтрующий элемент, сбои в работе системы зажигания, недостаточный уровень компрессии, некачественное прилегание клапанов к седлам двигателя, некачественная масляная жидкость или дизельное топливо, разжижение масла, попадание жидкости из системы охлаждения в картер мотора.

Перегрев

Силовой агрегат перегревается на скорости в следующих случаях:

1. Когда ослабевает натяжение ремня привода вентилятора.
2. Когда в системе охлаждения недостаточное количество жидкости.
3. При позднем зажигании.
4. При образовании большого количества накипи в охлаждающей системе.

Для того, чтобы устранить данную неисправность, рекомендуется отрегулировать момент затяжки ремней, долить рабочую жидкость в систему до требуемой минимальной отметки. Также следует переустановить зажигание на более раннее, провести внешний осмотр карбюратора на наличие повреждений и дефектов и промыть охлаждающую систему мотора.

Все ремонтные работы необходимо проводить только на отключенном двигателе и в защитной одежде (маске и перчатках).

Заводится и глохнет

Мотор не заводится, не развивает обороты, дергается при движении или глохнет в следующих случаях:

• в топливной рампе недостаточный уровень давления;
• вышел из строя регулятор холостого хода;
• происходит подсос воздушного потока через шланги вентиляционной системы;
• нарушены зазоры между клапанами.

Нужно прочистить и продуть дюритовый шланг, приемный фильтрующий механизм карбюратора и заменить обойму пластинчатого клапана. Перед регулировкой клапанов необходимо прогреть двигатель, а затем дать ему остыть в течение 10-15 минут.

Что делать сорвало резьбу под болтом подушки?

Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.

Фото. Углубляем отверстие под болт.

В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

При индивидуальном методе ремонта головки цилиндров, клапанного механизма и привода распределительных валов двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 пригодные для дальнейшей работы детали должны быть установлены на свои прежние места. Большинство деталей при их снятии с двигателя необходимо обязательно маркировать, чтобы в дальнейшем избежать ошибок при сборке.

Наличие пробоин, прогара и трещин на стенках камеры сгорания и разрушение перемычек между гнездами не допускается (1). В этих случаях головку блока цилиндров надо браковать. Износ или срыв резьбы более двух ниток необходимо ремонтировать нарезанием резьбы увеличенного ремонтного размера, постановкой резьбовых ввертышей с последующим нарезанием в них резьбы номинального размера, или установкой резьбовых спиральных вставок.

Ослабление посадки втулки клапанов в головке цилиндров двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 можно ремонтировать установкой втулки клапанов одного из ремонтных размеров (3). Первый ремонтный размер — 14+0,078/+0,060 мм, второй — 14,2+0,058/+0,040 мм, третий — 14,2+0,078/+0,060 мм.

При износе диаметра отверстия в головке блока цилиндров под гидротолкатель более 35,1 мм (4), головку блока цилиндров надо браковать. При диаметров опор головки цилиндров под шейки распределительных валов более 35,05 мм (5), надо браковать головку цилиндров и крышки распределительных валов.

Коробление тарелки клапана и прогорание клапана и седла (6) можно ремонтировать следующим образом.

1. Седло прошлифовать. 2. Клапан заменить на новый. 3. Проверить размер 35,5 min калибром от оси распределительного вала до торца стержня клапана, прижатого к рабочей фаске седла. При невыполнении данного условия — головку блока цилиндров необходимо браковать.

При диаметре стержня клапана менее 7,95 мм (7) его можно ремонтировать следующим образом.

1. Хромировать стержень клапана до диаметра 8,1 мм. 2. Шлифовать стержень клапана в номинальный размер 8-0,02 мм.

Разница между диаметром втулки запрессованной в головку цилиндров : не более 8,1 мм для впускного клапана и не более 8,1 мм для выпускного клапана, и диаметром стержня клапана, должна быть не более 0,2 мм. В противном случае надо производить ремонт.

1. Клапан и втулку заменить новыми. 2. Фаски седел прошлифовать, центрируя по отверстию во втулке, выдерживая указанные размеры и обеспечивая концентричность фаски на седле клапана с отверстием во втулке в пределах 0,025 мм. 3. Уменьшить ширину седел клапанов : у седла впускного клапана : 2+-0,4 мм, у седла выпускного клапана : 2+-0,3 мм.

При диаметре отверстий направляющих втулок (9) : впускного клапана более 8,1 мм и выпускного клапана более 8,15 мм, их можно ремонтировать следующим образом.

1. Выпрессовать направляющие втулки. 2. Запрессовать новые ремонтные втулки в головку цилиндров. 3. Развернуть отверстия втулок : под впускной клапан — до 8+0,040/+0,022 мм, под выпускной клапан — до 8+0,047/+0,029 мм.

При износе диаметра гидротолкателя привода клапанов двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 до размера менее 34,95 мм (10), его надо браковать. При диаметре опор головки цилиндров под переднюю шейку распределительных валов более 42,05 мм (11), необходимо браковать головку цилиндров и переднюю крышку распределительных валов.
