Причины проведения капитального ремонта
Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:
- Как упоминалось ранее — износ. Этот фактор и процесс не щадит даже самые совершенные силовые агрегаты. Происходит это вследствие воздействия на детали — трения, высокой температуры, попадания охлаждающей жидкости.
- Коррозия. Процесс окисления металла неизбежен, и хоть двигатель сделан с алюминия, то коррозионные повреждения внутренней и наружной части автомобиля неизбежны.
- Механические повреждения. В процессе эксплуатации двигателя возможны повреждения наружной части блока и других элементов сердца автомобиля.
- Манера езды. Еще один фактор, который повышает степень износа. Постоянная езда на высоких оборотах, а также ненадлежащая эксплуатация мотора может привести к повышенному износу.
- Несвоевременное обслуживание также может привести к скорому износу внутренних узлов. Так, накопление в силовом агрегате металлической стружки и несвоевременная замена масла может привести к быстрому износу и проведению ремонта.
- Хранение. Как и любая техника, автомобиль и его компоненты хотят быть в сухом и теплом месте. Так, двигатель, который постоит несколько дней на сильном морозе, уже нормально функционировать не сможет. Это связано со свойствами масла, которое уже не способно защищать мотор в полном объеме.
- Другие факторы, которые могут повлиять на износ, что приведет к ремонту.
Причины проведения капитального ремонта
Но сперва узнаем, зачем нужно разбирать работающий движок. А причин тому может быть многочисленное количество. От обычной «капиталки», которая делается один раз в 200 тысяч километров на любом моторе до серьезных неисправностей с коленвалом и полного износа движка.
Далее приведены причины, по которым ремонтируют двигатель:
- поедание ржой важных частей, изготовленных из металла. Это главная причина из-за которой разбирают полностью движок. Так как даже при тщательном уходе за двигателем ЗМЗ 402, коррозии и усталости металла не избежать;
- механические повреждения. Подобные поломки возникают из-за неправильного ухода за силовым агрегатом или, когда уход вообще отсутствует. Например, не вовремя замененный ремень газораспределительного механизма может привести к загибу клапанов;
- манера езды по дорогам автовладельца. Постоянные рывки, дерганья, езда на повышенных оборотах повышает риск капитального ремонта силового агрегата;
- неправильное хранение. Если движок постоянно хранится в сыром холодном помещении, то смазочная жидкость не сможет выполнять функции оптимально. А значит увеличится износ деталей. Вообще следует держать автомобиль в теплом и сухом гараже.
Сборка
Сборку я начал с замены танчика на новый от газели, вкрутив в него штуцер на 18:
В термостате напильником сточил дефекты литья, что на доли % улучшит циркуляцию ОЖ :
Также слегка «раздрючил» канал подачи масла из отвестия до опоры оси коромысел (видно на фото), там были небольшие заусенцы:
Далее приступил к замене поршневых колец. Перед этим аккуратно соскоблил нагар с поршня (он, оказывается, алюминиевый):
Далее меняем сальниковую набивку. Я купил дешёвую за 15 рублей, поменял только в нижнем держателе, так как коленчатый вал не снимал. Несмотря на всё на это эта 15 рублёвая набивка уже год держит синтетику ТНК 5в40 при периодической раскрутке движка до 5000 обмин. Насколько я понимаю набивка течёт при больших биениях, при сильном износе шеек и вкладышей.
Следующим этапом является установка ГБЦ на шпильки я намотал фум-ленты, по причине того, что это тефлон (фторопласт), а он чрезвычайно химически стоек и достаточно термостоек. Вообще, на все шпильки/болты, склонные к закисанию я наматываю фум-ленту, в нагруженных местах она порвётся, а полости заполнит, отчего в них не образуется ржавчина. Сама же фум-лента никуда не денется:
Прокладку я поставил с треугольными окошками. С завода стояла такая же:
Также применил небольшое ноу-хау, написал на башке порядок затяжки гаек
ГАЗ 31 Пепелац › Бортжурнал › заканчиваю собирать блок змз-402
Сегодня наконец-то собрался с мыслями, чтобы поженить новую поршневую со старым блоком. Собрал в кучу все необходимые запчасти и приступил.
весь процесс зафотографировать не вышло, больно уж сильно руки в мало измазаны были. Про установку скажу только одно — ничего сложного! Есть пару нюансов за которыми пришлось полезть в интернет. Первое это на счет колец
Важно не перепутать компресеонные кольца. Поршни змз-402 устроены так что канавки под кольца одинакового размера и кольца тоже
Единственное чем отличаются сейчас кольца производства Кострома — это то, что верхнее компрессионное кольцо покрыто хромом с торца… блестит оно короче
ВТорое — это расположение замков, они не должны быть друг на против друга и не должны попадать на холодильник. В остальном все очень просто. Сломать — не реально как по мне. Надо быть совсем чекнутым чтоб разогнуть их до того состояния когда они ломаются, ну или купить уж совсем дешовое и не качественное гуано
Единственное чем отличаются сейчас кольца производства Кострома — это то, что верхнее компрессионное кольцо покрыто хромом с торца… блестит оно короче. ВТорое — это расположение замков, они не должны быть друг на против друга и не должны попадать на холодильник. В остальном все очень просто. Сломать — не реально как по мне. Надо быть совсем чекнутым чтоб разогнуть их до того состояния когда они ломаются, ну или купить уж совсем дешовое и не качественное гуано.
вот все поршни и на месте. Кстати да. перед установкой сделал развесовку. Один из поршней оказался на 3 грама легче других. Асреди шатунов один оказался тяжелее остальных на 2 грамма. Так что самы лёгкий поршень пошел к самому тяжелому шатуну. Далее стал привинчивать все крышки и потдон, паралельно просто охреневая от качества прокладок… Размеры меряны сапогом, надеюсь у того кто их делает и продаёт отсохнут руки и все остальные причендалы. Поэтому прокладки пришлось подгонять и мазать все герметиком. Кстати еще скажу пару слов про переднюю манжету. Не покупайте производства МАСТЕР. Если задний сальник у них еще нормальный, то манжета редкостное гавно. Она большего диаметра чем посадочное место и никакими уговорами не садится. Мучался долго… в итоге манжета погнулась вся, так и не сев на метсо. Купил самую дешовую в ближайшем магазине, которая подходит и на зил и на газон. Резина в ней черного цвета.
Ну далее без коментариев. Просто мажу герметиком прилягающие поверхности и скручиваю всё до кучи.
источник
Процесс капитального ремонта двигателя
Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

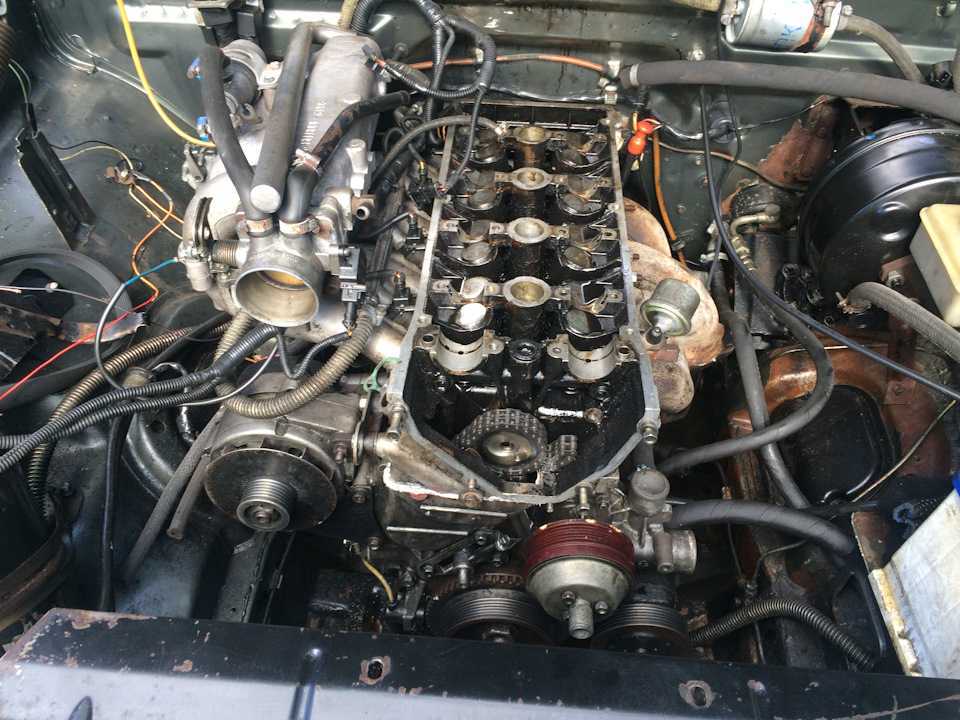

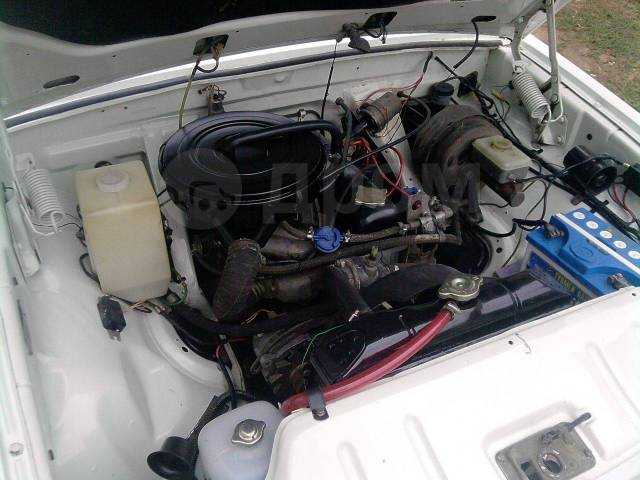

Демонтаж двигателя

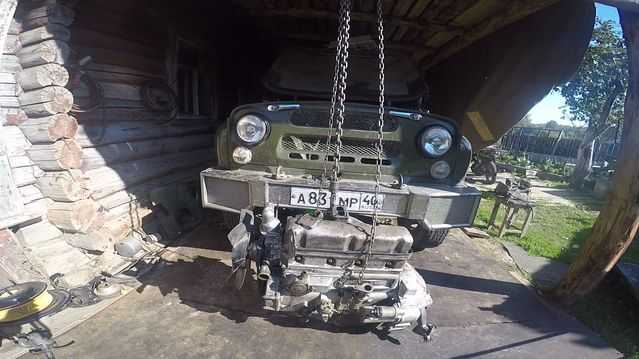

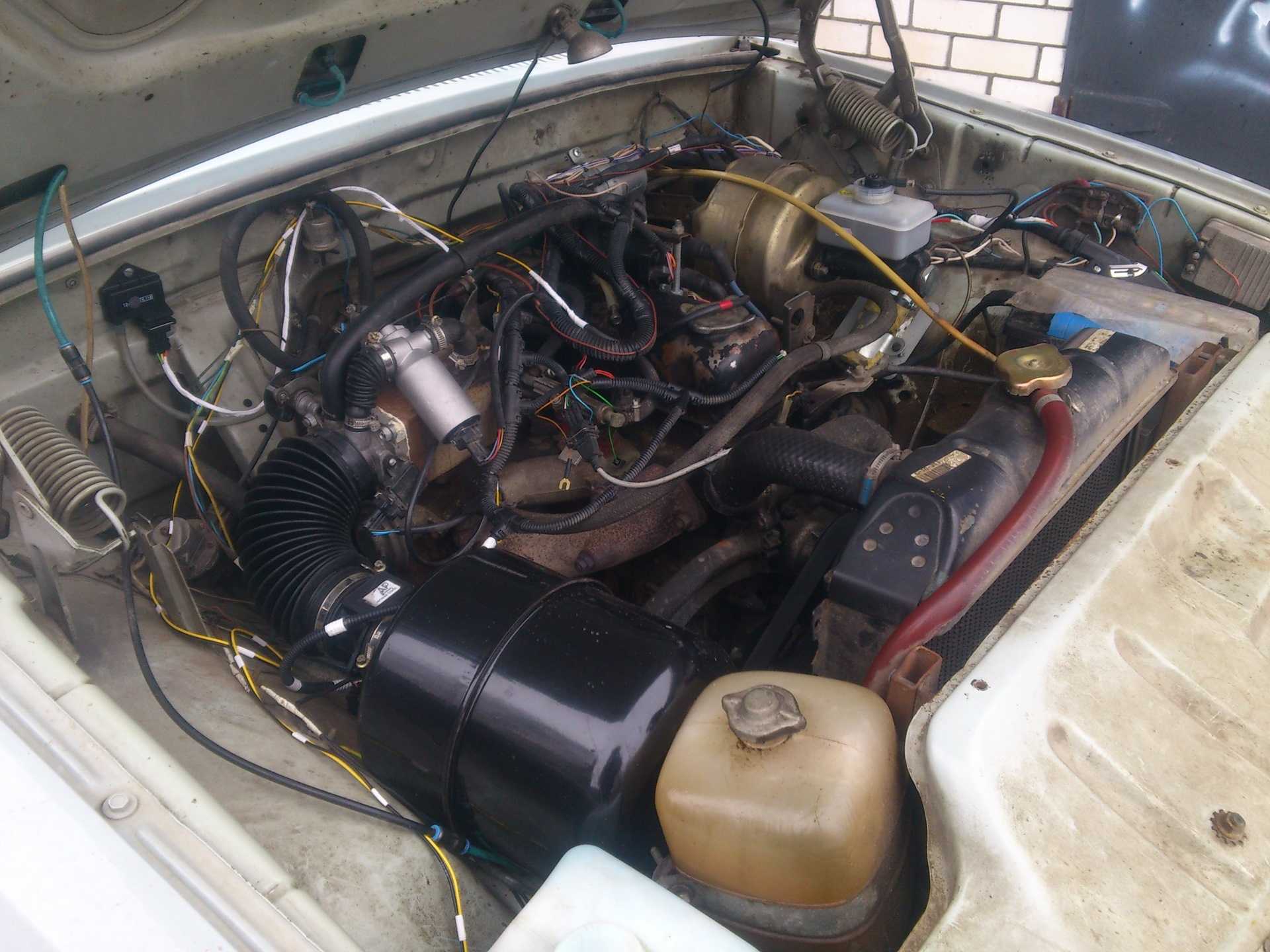

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.
Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:
- Сначала, демонтируется АКБ и откручивается его полка.
- Далее, необходимо снять воздушный фильтр и карбюратор.
- Отсоединяем приемную трубу от выпускного коллектора.
- Выкручиваем свечи зажигания, снимаем провода и трамблер.
- Сливаем моторное масло.
- Отсоединяем топливную систему.
- Снимаем крыльчатку вентилятора.
- Демонтируем стартер и генератор, а также проводку, связанную с ними.
- Отсоединяем сцепление от коробки передач.
- Демонтируем корпус масляного фильтра.
- Снимаем радиатор и патрубки системы охлаждения.

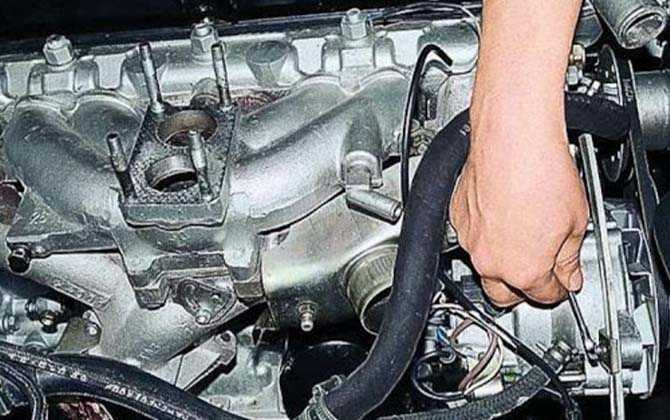

- Демонтируем впускной и выпускной коллектор.
Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.
Процесс капитального ремонта двигателя
Ремонт двигателя ЗМЗ 402 ничем не отличается от моторов других модификаций. Здесь также понадобиться полностью разобрать движок, промыть все детали, рассмотреть какие неисправны, заменить их. А затем только собирать силовой агрегат воедино. Опытные механики дополнительно делают диагностику на специальном стенде после сборки мотора.
Если же нет возможности провести диагностику у автовладельца, то проверять придется уже в пути. Поэтому при малом опыте или сомнения, которые преследуют новичков автолюбителей при разборке движка, лучше всего пригласить друга специалиста.
Итак, сперва рассмотрим демонтаж двигателя.
Демонтаж двигателя
Демонтаж любого мотора начинается с отключения всех электрических цепей, удаления аккумуляторной батареи из машины. Затем следует слив тосола, смазывающего моторного средства. Когда полностью будут слиты все жидкости, можно приступать к откручиванию болтов и снятию движка с машины. Процедуру выполняют на яме, чтобы иметь возможность подобраться ко всем деталям и отсоединить их.
Списком показаны шаги разборки и снятия силового агрегата:
Когда силовой агрегат будет отсоединен от всех деталей, связывающих его с машиной, его поднимают и вытаскивают из капота. Кладут на рабочий стол и начинают разбирать. Демонтируют следующие детали:
Далее их промывают и отправляют на диагностику.
Диагностика неисправностей

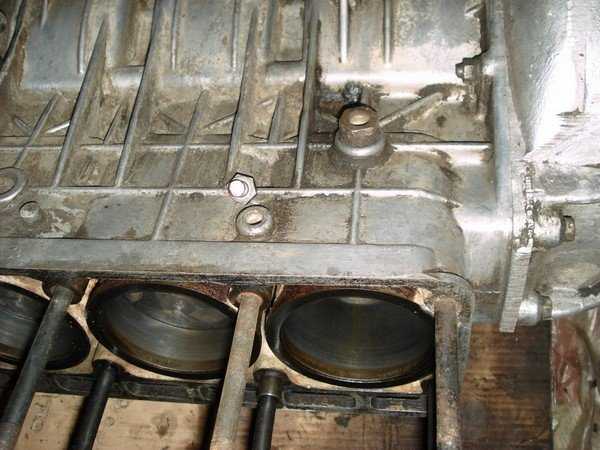

В первую очередь осматривают блок цилиндров и коленвал. Если есть какие-либо трещины на корпусе БЦ, то их можно заварить. Если же трещины большие, то БЦ меняют на новый.
Коленвал также должен быть не потерт. На металле не должно быть никаких трещин или микроскопических ямок, разрывов тела металла. Проверяют металл на твердость, осматривают на наличие повреждений шейки коленчатого вала.

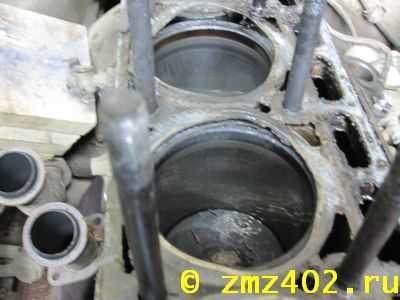

Далее замеряют цилиндры. По стандарту размер цилиндров равен 92 мм. Следующая таблица поможет нам побыстрее разобраться в возникшей ситуации по размерам цилиндров.
Если цилиндры имеют увеличение в размерах, то их растачивают до следующих размеров: все.
| Варианты | Размеры в мм |
| Новый | 92 |
| 1 | 92,5 |
| 2 | 93 |
| 3 | 93,5 |
| 4 | Разгильзовка БЦ |
Все размеры должны соответствовать тем, которые указаны в книге по эксплуатации двигателя.

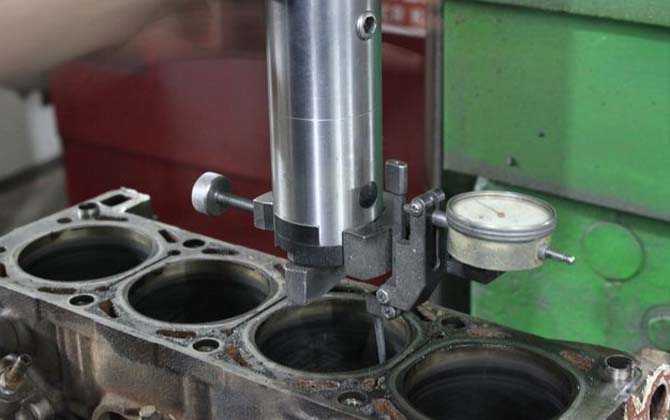

Расточка блока
Если придется делать расточку блока цилиндров, то помните, что процедура делается только на специальном стенде. Затем идет процесс хонинговки. Хонингуют стенки цилиндров, протоки до тех пор, пока не обретут состояние стекла зеркала.
Ремонт коленчатого вала
Ремонтируют коленвал на станке, который находится в сервис-центре. Поэтому, если вы заметили, что коленчатый вал вашего двигателя поврежден, то не следует пытаться исправить проблему собственными руками.
Шейки коленвала должны быть точно отшлифованы под размер вкладыша.
Ремонт головки блока
Если корпус ГБЦ в сохранности, то может быть потребуется замена следующих элементов:
Опытные механики до того, как установят новые втулки, протачивают их. Другие же ставят бронзовые втулки. Но подобные детали обойдутся дороже автовладельцу. Все зазоры вымеривают до миллиметра, чтобы не возникло проблем в работе силового агрегата в будущем.
Процесс сборки
После того как все детали отремонтированы, заменены на новые, начинается процесс сборки мотора. Он также не сложен. Главное знать, что и откуда было снято.
Шаги процедуры сборки после ремонта двигателя таковы:
После сборки проводят обкатку движка.
Обкатка
В гараже обкатку ДВС делают на горячую. Процедура заключается в следующих деталях:
Затем регулируют клапаны, и процесс повторяется
При этом нужно обратить внимание на необычные стуки или подтеки после ремонта двигателя. Все неполадки устраняют
Сборка
Сборку я начал с замены танчика на новый от газели, вкрутив в него штуцер на 18:
В термостате напильником сточил дефекты литья, что на доли % улучшит циркуляцию ОЖ :
Также слегка «раздрючил» канал подачи масла из отвестия до опоры оси коромысел (видно на фото), там были небольшие заусенцы:
Далее приступил к замене поршневых колец. Перед этим аккуратно соскоблил нагар с поршня (он, оказывается, алюминиевый):
Далее меняем сальниковую набивку. Я купил дешёвую за 15 рублей, поменял только в нижнем держателе, так как коленчатый вал не снимал. Несмотря на всё на это эта 15 рублёвая набивка уже год держит синтетику ТНК 5в40 при периодической раскрутке движка до 5000 обмин. Насколько я понимаю набивка течёт при больших биениях, при сильном износе шеек и вкладышей.
Следующим этапом является установка ГБЦ на шпильки я намотал фум-ленты, по причине того, что это тефлон (фторопласт), а он чрезвычайно химически стоек и достаточно термостоек. Вообще, на все шпильки/болты, склонные к закисанию я наматываю фум-ленту, в нагруженных местах она порвётся, а полости заполнит, отчего в них не образуется ржавчина. Сама же фум-лента никуда не денется:
Прокладку я поставил с треугольными окошками. С завода стояла такая же:
Также применил небольшое ноу-хау, написал на башке порядок затяжки гаек
Ремонт двигателя ЗМЗ-402, РАЗБОРКА И ДЕФЕКТОВКА
Ремонт ЗМЗ-402. Разборка и дефектовка
Внутренние полости двигателя были сильно загрязнены смесью солидола с сажей, почти в сантиметр под клапанной крышкой. При вскрытии картера обнаружилась открученная гайка коренного.
Гайка хранилась в поддоне.
Процесс разборки ЗМЗ-402
Набивка порядком подношена, была установлена ёлкой по вращению, т.е. наоборот.
Выпускные клапана развальцованы грибком.
Забоины на коромыслах.

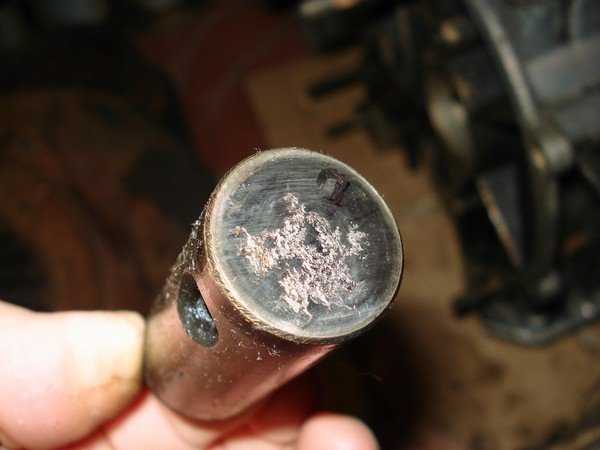

Забоины на толкателях.
Больше всех огорчил распредвал, на 4 кулачках забоины, кулачки сточены на 1 мм.
Забоины на распредвале.
На впускных клапанах в верхней части пропилы.
Для замера жесткости пружин был сделано такое приспособление.
По итогам разбора распредвал под замену, колено шлифовать, клапана под замену. Голову ЗМЗ-402 буду пилить под 92 бензин. Пружины внутренние в допуске, внешние слабоваты (46 мм, 23-25 кг). Поршневая в допуске, хоть что-то не менять, поменяю тока кольца.
Итак, на данный момент собрал блок. Первым делом устранил заводские ошибки при изготовлении блока, канал после помпы забит облоем и деффектами литья.
Но после использования напильника всё проходит.
Далее выкручиваем пробки масляных каналов, и прочищаем проводом и компрессором внутренности, в трёх каналах обнаружилось остатки сверловки, похоже ещё заводской.

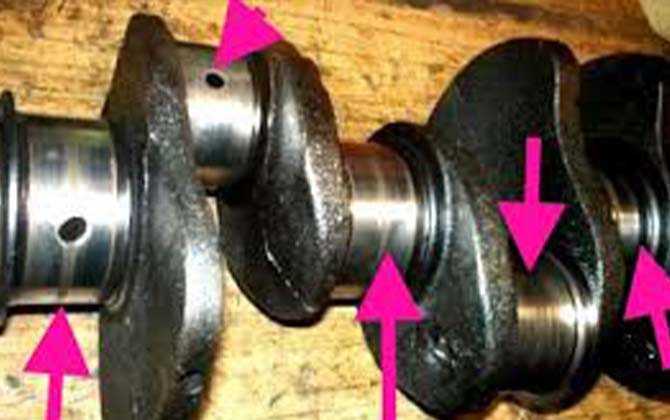

Ровняем острые кромки на масляных каналах коленвала, чтобы они не срезали вкладыши, тут главное не сделать бугорок по кромке.
Раскручиваю коленвал, не над головой, а пробки шатунных шеек.
Должно быть вот так.
Это с коленвала набралось.
Усаживаю набивку в блок.
Ставим колено и вгоняю поршня, все сопрягаемые детали жирно мажу маслом, которое потом залью для обкатки.
Стяжка на двух хомутах и полоски жести 30*290мм
Поставил переходник на жигулёвский фильтр, масляный канал рассверлил, был совсем маленький.
Переходник на жигулёвский фильтр.
Шкив расползался пришлось сбить и прихватить.
Слева волговский кронштейн, справа УАЗовский, для сравнения
Вот так на данный момент.
Была подобрана корзина Fenox, ведомый любой УАЗовский под нужный вал (они тоже разные).
Для сравнения слева старая волговская, справа новая, сзади рычажная. Точно не скажу откуда она с УАЗа или ГАЗа, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.
Вот три подопытных.
Читал, что маховик на ЗМЗ-402 легче чем на УАЗе (8 кг против 13 кг), ну фиг знает может у меня он от старости такой, но весит он 13 кг.
Это с ключём на 13.
А диаметр у него вот такой.
Колокол желательно что бы был универсальный, как у меня.
Обобщая, можно сказать, что бы внедрить ЗМЗ-402 с волги в УАЗ достаточно купить нажимной диск, и передние кронштейны крепления двигателя. Ну выхлоп ещё переделать, управление педалью газа… это мелочи.
Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как десять минут. Заранее смазал маховик фиксатором резьбы и надел венец. После остывания собрал.
Закрыл ещё одну полость.
Бывает убегает тосол через дыру в блоке по шпильке, вот эту
Секретная дыра с резьбой на 10.
Проверять я не стал, а просто вкрутил туда болт.
Болт, хранитель тосола.
Собрал ГБЦ. Голову шлифовал под 92 бензин срезали 3,5 мм, высота ГБЦ была 98 мм стала 94,5 мм (стандарт 94,4 мм).
Отвод на печку, так называемый танчик, в задней части ГБЦ упирается в стенку подкапотного пространства и его нужно снимать, и встаёт вопрос откуда брать отвод на печку. Хорошо если в верхней части ГБЦ стоит датчик, то вопрос отпадает, у меня же на этом месте был лишь технологический прилив алюминия. Короче дыры нет. Но нормальных пацанов отсутствие дыры не остановит, нужно сделаю, я так женился вообще. Ладно хватит демагогии ближе к делу. ГБЦ была вот такая:
Причины проведения капитального ремонта
Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:
- Как упоминалось ранее — износ. Этот фактор и процесс не щадит даже самые совершенные силовые агрегаты. Происходит это вследствие воздействия на детали — трения, высокой температуры, попадания охлаждающей жидкости.
- Коррозия. Процесс окисления металла неизбежен, и хоть двигатель сделан с алюминия, то коррозионные повреждения внутренней и наружной части автомобиля неизбежны.
- Механические повреждения. В процессе эксплуатации двигателя возможны повреждения наружной части блока и других элементов сердца автомобиля.
- Манера езды. Еще один фактор, который повышает степень износа. Постоянная езда на высоких оборотах, а также ненадлежащая эксплуатация мотора может привести к повышенному износу.
- Несвоевременное обслуживание также может привести к скорому износу внутренних узлов. Так, накопление в силовом агрегате металлической стружки и несвоевременная замена масла может привести к быстрому износу и проведению ремонта.
- Хранение. Как и любая техника, автомобиль и его компоненты хотят быть в сухом и теплом месте. Так, двигатель, который постоит несколько дней на сильном морозе, уже нормально функционировать не сможет. Это связано со свойствами масла, которое уже не способно защищать мотор в полном объеме.
- Другие факторы, которые могут повлиять на износ, что приведет к ремонту.
Дополнительная информация
Карбюраторные двигатели ЗМЗ-402 практически не поставлялись за пределы СССР и стран СНГ (за исключением автомобилей, реализованных в странах Восточной Европы до 1990 г.).
Конструкторы пытались снизить токсичность отработавших газов и расход бензина путем использования экономайзера принудительного холостого хода, но по экономичности мотор уступал аналогам из Западной Европы.
Долгую конвейерную жизнь агрегата обусловила простота конструкции, что было востребовано потребителями из глубинки. Многие выпущенные двигатели используются и в 2021 г.
Базовый 96-сильный 2,89-литровый карбюраторный УМЗ-4215 (существуют варианты с системой рециркуляции отработавших газов и без) соответствует нормативам токсичности Евро-0 и имеет заявленный ресурс всего 150 тыс. км. Агрегат предлагается для установки на коммерческие шасси ГАЗ и автомобили УАЗ.
Вершиной эволюции стал 106-сильный А274 EvoTech 2.7, оснащенный системой распределенного впрыска бензина и каталитическим нейтрализатором отработавших газов.
Двигатель соответствует нормативам Евро-4, в системе зажигания использован микропроцессорный блок управления с автоматической корректировкой угла опережения.
За счет расточки гильз до 96,5 мм рабочий объем доведен до 2,69 л (при неизменном ходе поршня 92 мм). Мотор рассчитан на бензин сортов А-92, А-95 «Премиум» или А-98.
Ремонт ГБЦ

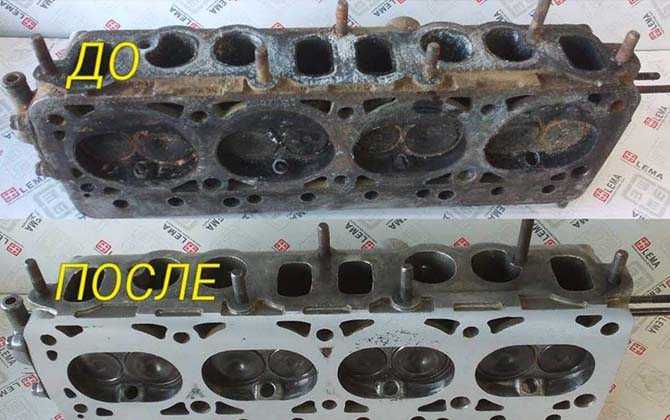

Первым делом отмытую ГБЦ необходимо отшлифовать:
Самое сложное в этом деле — это найти контору, где этим занимаются. Я
обзвонил с десяток сервисов, и только в одном мастер раскололся, что на шлифовку они головки возят в пожарную часть. В
результате съездил туда и ГБЦ шлифанули при мне за 200 рублей. Как я понял, весь город шлифует ГБЦ там. Причём в одном из
сервисов мне предлагали оставить головку у них и шлифануть за 400 :). Результат на фото:
Головка под АИ-92 должна быть 94.4 мм, мне шлифанули до 94.2.
Камера сгорания была покрыта толстым слоем нагара:
Внутри прошёлся металлической щеткой — насадкой для дрели, в труднодоступных местах (вокруг сёдел) нагар выковыривал часовой
отверткой:
Кстати, после шлифовки все заусенцы, кромки в камере сгорания надо срезать, сгладить во избежание создания очагов детонации.
Далее удаляем старые маслосъёмные колпачки. У меня они мало что были дубовые, дак парочка была вообще треснутой:
Они в общем-то снимаются поддеванием отвёрткой.

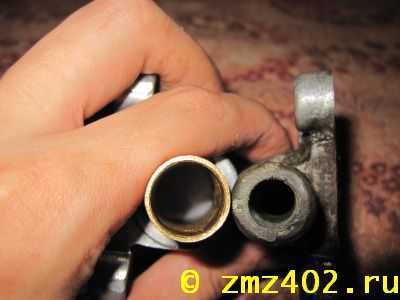

Следующим этапом планировалось перевтуливание. Хотел воспользоваться технологией Евгения Травникова.
Но пройдясь по всем втулкам развёрткой 9,01 мм люфта не обнаружил. Более того, в некоторых втулках исхитрился даже что-то
соскрести. Настоятельно рекомендую перед развёртыванием заменённых втулок потренироваться на нескольких подопытных втулках,
потому что это не так просто, как кажется. Также напомню, что развёртывать необходимо строго руками, без какого либо
электрического инструмента. Справедливости ради следует отметить, что в одной из втулок износ небольшой был, то есть после
равёртки идеального зеркала не получилось, но пятно было небольшое и в середине и значительного люфта клапана не было.
Так что я решил не перевтуливать. Помимо экономии времени и нервов неперевтуливание также значительно облегчает прирезание
сёдел, так как ось не смещается.
Следующий этап ремонта ГБЦ — прирезка сёдел. Мне показалось, что с завода прирезается только фаска 45 градусов, я же нарезал
все 3, отчего и клапан должен плотнее закрываться и газообмен должен улучшиться. Немало был наслышан про твёрдость сёдел
ГБЦ змз 402, но вышеуказанным набором шарошек у меня сёдла прирезались быстро и легко. Центральную фаску делал в районе 1 мм
с тем, чтобы она после притирки увеличилась до положенных 1.5 мм.
Следующим этапом является притирка клапанов — это самый нудный этап. Я особо не заморачивался по поводу проверки соляркой и
т.д. оценивал визуально по ровному рисунку по окружности седла. Не забываем подписывать клапана, чтобы не перепутать при
сборке.
Также для улучшения газораспределения сточил ступеньки у сёдел клапанов:
Стачивал обычным круглым напильником. После стачивания:
В завершение ремонта ГБЦ напрессовываем новые маслосъёмные колпачки при помощи оправки
ВАЖНО! Перед напрессовкой МСК
оденьте нижние тарелки клапанов, потом они не налезут :). После этого можно засухаривать клапана
Ещё раз напомню,
пружины обязательно менять при капитальном ремонте
Клапана старые были грязные и сношенные — имели как потёртости
на штоке, так и недостаточно выпирали над тарелкой, то есть по мере износа коромысла начнёт давить не на клапан, а на тарелку:
Ещё раз напомню,
пружины обязательно менять при капитальном ремонте. Клапана старые были грязные и сношенные — имели как потёртости
на штоке, так и недостаточно выпирали над тарелкой, то есть по мере износа коромысла начнёт давить не на клапан, а на тарелку:
А это впускной клапан:
Новые клапана:
Техническое обслуживание после проведения капитального ремонта
Техническое обслуживание после капитального ремонта 402-го кардинально не отличается от обычного ТО. Разницу составляет только время пробега. Итак, рассмотрим, когда необходимо делать техническое обслуживание, и какие процедуры проводятся:
Замена масла в двигателе
Одним из самых проводимых процессов, после проведения ремонта, является — замена моторного масла. Завод изготовитель рекомендует проводить смену смазочной жидкости на ЗМЗ 402, не позднее 10000 км пробега от предыдущей замены.
Рассмотрим, последовательность действий направленных на замену моторного масла:
Процесс замены масла на ЗМЗ 402 достаточно простой, и проводится легче, чем на автомобилях серии ВАЗ.
Обкатка
Первичная притирка колец осуществлялась шарманкой (кривым стартером), то есть когда ещё гбц не была установлена, я налил масла сверху в гильзы и крутил. То есть выдалась какая пауза, я подход – 50 обротов. Особенно туго стало после замены набивки, суммарно я руками сделал в районе 500-1000 оборотов, в результате движок стартером запустился без напряга. Обкатывал я на том же масле, на котором ездил до капиталки – полусинтетике ТНК 10в40. При езде старался держать 2100 оборотов, не раскручивая более 2500. Без каких бы то ни было динамичных обгонов. Неделю покатавшись по городу, затем сделал круг почёта вокруг города, примерно 80 км по объездной дороге. При этом ехал строго 2100 оборотов на 5й передаче – это примерно 80 кмч по жпс, по спидометру было 90. Всё время обкатки я воевал с течами масла, и к моменту завершения 1000 км все каналы течи были устранены и я со спокойной совестью перешёл на синтетику.
ЗМЗ-402. Снятие и разборка двигателя.
ПОРЯДОК ВЫПОЛНЕНИЯ Сливаем из двигателя масло (см. Замена масла и масляного фильтра). Сливаем из двигателя охлаждающую жидкость (см. Замена охлаждающей жидкости) и снимаем радиатор (см. Снятие радиатора). Отсоединяем от коллектора приемные трубы. Снимаем карбюратор (см. Снятие карбюратора) и крыльчатку вентилятора (см. Снятие насоса охлаждающей жидкости). Это убережет их от случайного повреждения. Ключом “на 14” выворачиваем штуцер и отсоединяем шланг масляного радиатора.
Второй шланг масляного радиатора отсоединяем от крышки распределительных шестерен (см. Замена передней манжеты коленчатого вала). Запомнив или записав расположение остальных шлангов и электропроводки, отсоединяем их.
Ключом “на 12” отворачиваем два болта и снимаем с картера сцепления цилиндр выключения сцепления.
Снимаем коробку передач (см. Снятие коробки передач). Отсоединяем “массовый” провод от крышки картера сцепления. Ключом “на 17” отворачиваем два болта крепления двигателя к опорам (см. Замена опор силового агрегата).
Тельфером или лебедкой поднимаем двигатель, аккуратно выводим его из моторного отсека и устанавливаем на стенд.
Снимаем ведущий, ведомый диск сцепления и маховик.

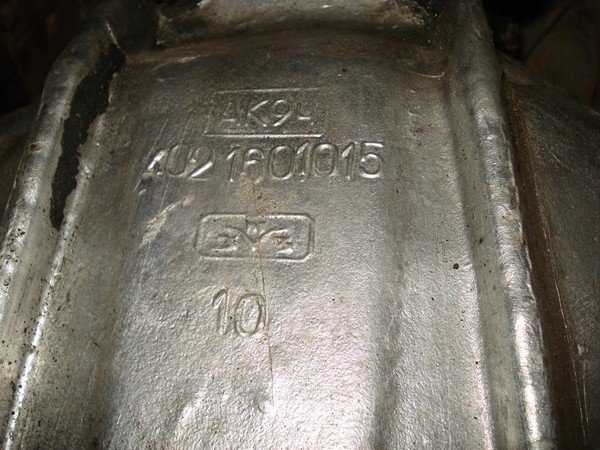

Ключом “на 14” отворачиваем шесть гаек и два болта крепления картера сцепления…
Ключом “на 24” отворачиваем болт и отсоединяем трубку от корпуса масляного фильтра.
Ключом “на 13” отворачиваем четыре гайки, крепящие масляный фильтр,…
Снимаем генератор (см. Снятие генератора). Снимаем топливный насос (см. Снятие и разборка топливного насоса). Снимаем стартер (см. Снятие стартера). Снимаем насос охлаждающей жидкости (см. Снятие насоса охлаждающей жидкости). Снимаем головку блока цилиндров (см. Снятие головки блока цилиндров).
Ключом “на 24” отворачиваем и снимаем кран масляного радиатора и масляную трубку.
Ключом “на 12” отворачиваем штуцер и вынимаем трубку указателя уровня масла.
Снимаем крышку распределительных шестерен (cм. Замена передней манжеты коленчатого вала).
Ключом “на 13” отворачиваем две гайки, крепящие крышку коробки толкателей…
Вынимаем восемь толкателей клапанов и нумеруем их (либо раскладываем по порядку).
Легкими ударами молотка через бородок выбиваем шпонку…
…и снимаем маслоотражатель с коленчатого вала.
Головкой или торцевым ключом “на 12” через отверстие в шестерне отворачиваем два болта крепления упорного фланца…
…и вынимаем распределительный вал вместе с шестерней.
Чтобы гильзы цилиндров не выпадали фиксируем их приспособлением и переворачиваем блок.
Головкой “на 13” отворачиваем две гайки, крепящие масляный насос…
Шестигранным ключом “на 8” отворачиваем две гайки…
…и снимаем держатель сальника заднего подшипника.
Головкой “на 15” отворачиваем две гайки крышки шатуна…
Нажимая деревянной ручкой молотка на шатун, выталкиваем поршень из цилиндра. Вынимаем остальные три поршня.
Головкой “на 19” отворачиваем две гайки…
…и снимаем крышку коренного подшипника. Снимаем остальные четыре крышки.
Извлекаем из блока коленчатый вал.
Снимаем приспособление для фиксации гильз цилиндров. Рисками, краской и т.п. отмечаем их положение в блоке, чтобы при установке старых гильз оно не изменилось.
Источник
Вывод
Ремонт ЗМЗ 402 — это целый комплекс операций, который необходим для восстановления двигателя до заводских норм. Так, отремонтированный силовой агрегат становиться почти новым, а ресурс пригодности составляет около 90%.
Для того чтобы провести капитальный ремонт стоит сделать многое, а именно — расточить блок цилиндров, сделать проточку коленчатого вала, перебрать головку блока, а также заменить попутные детали, такие как водяной и масляный насос.
На данном видео ремонта 402 двигателя
, автор в подробностях рассказывает о том, как осуществить его разборку и ремонт.
Показывает, как снимается правильно крышка клапанов
Также обращает внимание зрителей на состояние штанг, как на одну из частых поломок и объясняет, почему их нужно менять
Поэтапно разбирая двигатель, автор обращает свое внимание на том, что все детали крепления обязательно должны быть в автомобильном масле. При разборке все каналы нужно почистить, а если есть выбоины, их необходимо заточить
Также нужно обратить внимание на клапана, они должны быть чистыми и не прогоревшие.
Как выясняется походу видео вся причина в поломке это неисправность шестерня привода распределительного вала.
Автор не забывает рассказать, как снимается маслонасос, как правильно снимается маховик и шкив.
Обращает внимание на поршневую, по-видимому, она недавно менялась, хотя одно из колец уже поломанное. Это говорит о том, что предыдущий мастер немного перестарался с затяжкой
Автор тщательно демонстрирует разборку двигателя 402 до мельчайших деталей и элементов. Показывает как нужно и как правильно снимаются детали, рассказывает, как они устроены, зачем служат и что может стать причиной их поломки. Данное видео может послужить хорошим уроком и примером, дабы самому разобраться с двигателем в домашних условиях.
Ремонт мотора змз 402 своими руками видео
Подробности Сотворено: 03.06 20:00
Одним из более удобных и надежных моторов российского производства по праву считается 402 движок заволжского моторного завода. Этот бензиновый 4-х цилиндровый агрегат до сего времени употребляется на автомобилях «Волга» и «Газель». Если радиатор автомобиля а отремонтировать главная › ремонт своими руками › как. Выпускаемый в период с 1950 по 2006 год, ЗМЗ-402 до сего времени исправно служит на тыщах машин. Потому нужные для его эксплуатации и ремонта запасные части до сего времени несложно отыскать и приобрести по довольно разумной стоимости.
