Как правильно заменить сальник коленчатого вала

Замена передней манжеты коленчатого вала

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку

Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу).

Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы.

Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Снятие

Снимаем радиатор системы охлаждения (см. Как заменить радиатор автомобиля Газель).

Головкой «на 36» отворачиваем болт крепления шкива коленчатого вала.

От проворачивания удерживаем его отверткой, вставленной между зубьями.

Двумя монтажными лопатками равномерно отжимаем шкив коленчатого вала от передней крышки блока цилиндров

Снимаем шкив

Иногда шкив запрессован очень туго, поэтому снять его монтажными лопатками не удается.

В этом случае придется воспользоваться универсальным съемником

Поддев отверткой, извлекаем манжету.

Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол- 24, запрессовываем ее на место, используя старую манжету как оправку

Замена задней манжеты коленчатого вала

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления.

Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Снимаем КПП (статья – «Как снять и поставить коробку передач автомобиля Газель»).

Снимаем картер сцепления (Как снять картер сцепления двигателя ЗМЗ-406 автомобиля Газель).

Ключом «на 12» отворачиваем шесть болтов крепления нажимного диска сцепления, удерживая маховик от проворачивания отверткой, вставленной между его зубьями.

Снимаем ведомый и нажимной диски.

Головкой «на 17» отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями

Снимаем шайбу.

Снимаем маховик

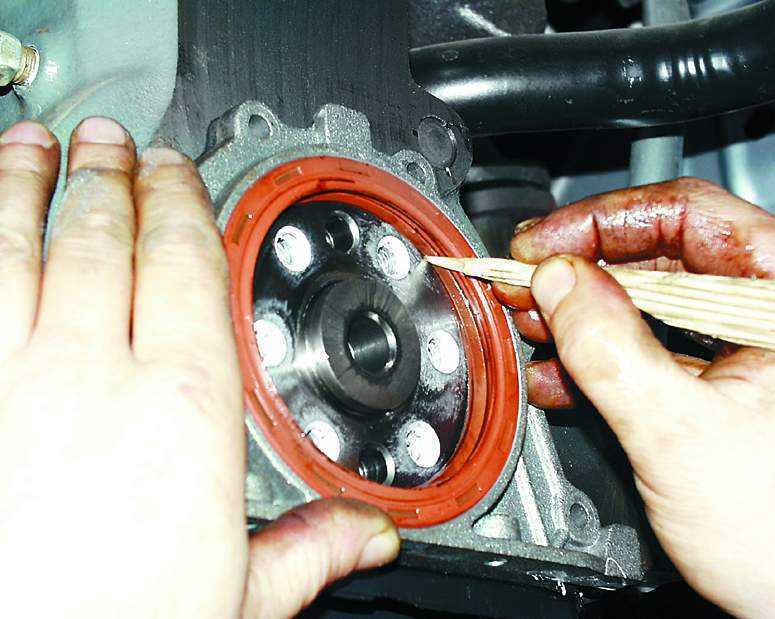

Поддев отверткой или пробив ее бородком, извлекаем манжету

Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.

Снятые узлы устанавливаем в обратном порядке.

Как выглядит и где установлен

В качестве материала изготовления применяется фторкаучук или силикон. Раньше, в качестве заднего сальника использовалась сальниковая набивка, однако она имеет способность пропускать масло при работе двигателя на высоких оборотах. Форма сальников круглая, а вышеуказанные материалы, из которых они изготовлены, позволяют не терять эластичность в широком диапазоне температур. Диаметр сальника должен быть таким, чтобы со всех сторон плотно прилегал к поверхностям.

Также, сальники могут устанавливаться на распределительные валы, если таковые приводятся в движение посредством ремня. Обычно сальник распредвала имеет одинаковый размер с передним сальником коленчатого вала.

Немаловажно, при покупке новых сальников, выбирать качественных производителей, а также соблюдать следующие моменты:

• наличие пружинки внутри сальника;
• на кромке должны быть насечки, они называются “маслосгонными”, а также защищают от попадания пыли на ту самую кромку;
• насечки на сальнике должны быть направлены в сторону вращения вала.

Процесс замены сальника на ВАЗе

Для замены придется попотеть, так как нужная деталь скрыта за механизмом сцепления. И именно у такого знаменитого аппарата как ВАЗ 2107 данный нюанс наблюдается ярче всего. Для проведения данного мероприятия лучше попросить кого-нибудь помочь. Серьезно, справиться одному можно, но нервов вы потратите больше, чем можете себе представить. Лучше, если помощник будет иметь опыт подобных работ.

Начинаем откручивать маховик

Первым делом откручивают маховик двигателя и снимают сцепление. Задний сальник находится в корпусе, закрепленном на болтах. Их восемь штук. Открутите болты — корпус будет в руках. Сальник можно извлечь, а вместо него запрессовать в корпус новую деталь.

Размер заднего сальника коленвала довольно крупный, а форма простая, поэтому при запрессовке и выпрессовке проблем возникнуть не должно.

Замена на примере Рено Логан

На примере автомобиля «Рено Логан» посмотрим, как менять задний сальник. Первым делом снимается механизм трансмиссии или коробки передач. Автомобиль вывешивают подъемником. Далее следует снять аккумулятор. Затем откручивают болт, удерживающий кулису коробки передач. После этого выворачивают болт, удерживающий цилиндр сцепления. Затем демонтируют все болты, удерживающие КПП.

Далее снимают колеса, отворачивают гайки ШРУСа, разъединяют шаровые опоры с поворотными кулаками, сливают масло из КПП и демонтируют полуоси. Под поддон двигателя ставят подпорку и снимают верхние опоры трансмиссии, а затем и весь корпус КПП.

Да, чтобы заменить сальник нужно разобрать пол машины. Но, увы, иначе никак не справиться.

Маховик демонтирован

Снимают маховик, корзину и ведомый диск. При этом необходимо запомнить положение маховика относительно коленчатого вала. После этого выкручивают болты маховика и извлекают задний сальник коленвала «Рено Логан». Сальник меняют на новый в обратном порядке. На этом процедура полностью завершена. После удачной замены можно собирать все обратно.

Задний привод

Все вышеописанные инструкции актуальны для переднеприводных моделей авто. Что касается заднеприводных, то здесь снимают не только КПП. Первым делом нужно снять карданный вал, затем рабочий цилиндр сцепления. Далее отворачивают болты, удерживающие КПП. Также отворачивают кулису. После этого коробку можно смело снимать и менять задний сальник коленвала «Форда» или других автомобилей на заднем приводе.

Внимание! Сальники производят из материалов разной степени плотности. Это делается для того, чтобы они подбирались по типу масла

Если установить сальники для минеральных масел, а в моторе будет залита синтетика, то уплотнители могут раствориться.

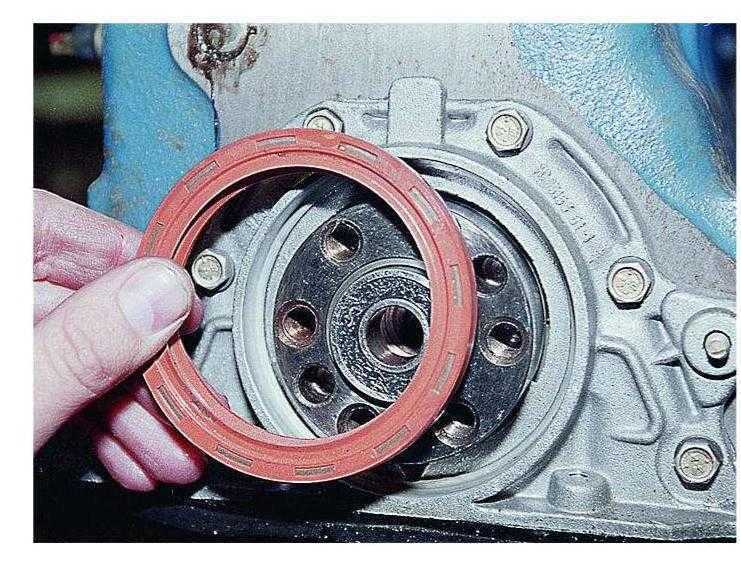

Монтаж сальника (примеряем на коленвал)

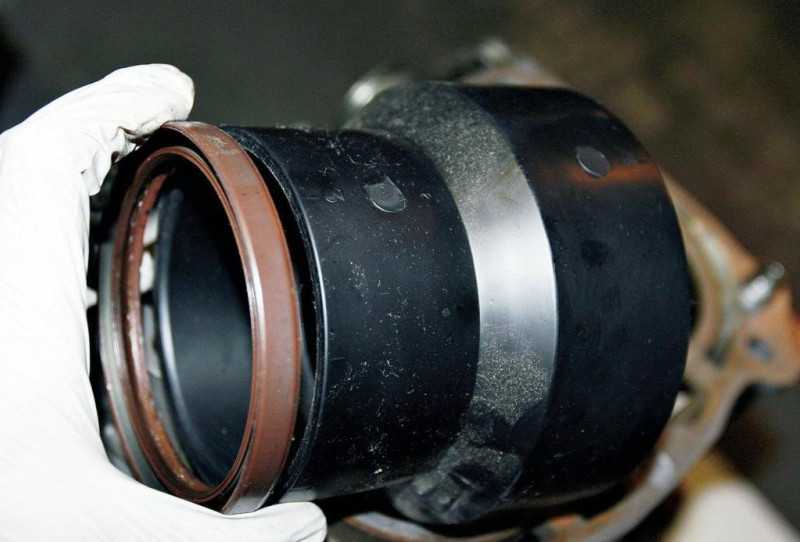

Перед монтажом сальник примеряют на коленвал. Поверхности корпуса уплотнителя и коленчатый вал смазывают маслом. После установки проверяют состояние. Если утечки не наблюдается, то все получилось удачно. Также специалисты советуют менять оба сальника двигателя сразу – и задний, и передний.

Вот как осуществляется процесс замены уплотнителей коленчатого вала. На переднеприводных авто эта задача выполнима даже новичками. Что касается заднего привода с продольным расположением мотора, то процедура требует огромных затрат и времени. Цена замены сальников коленвала на СТО доступна (от двух тысяч рублей), поэтому можно доверить машину специалистам.

Замена переднего сальника двигателя

Прежде чем приступать к работам, следует проверить
систему вентиляции картера на предмет загрязнений и при необходимости очистить.
В противном случае масло будет сочиться даже с новым сальником.

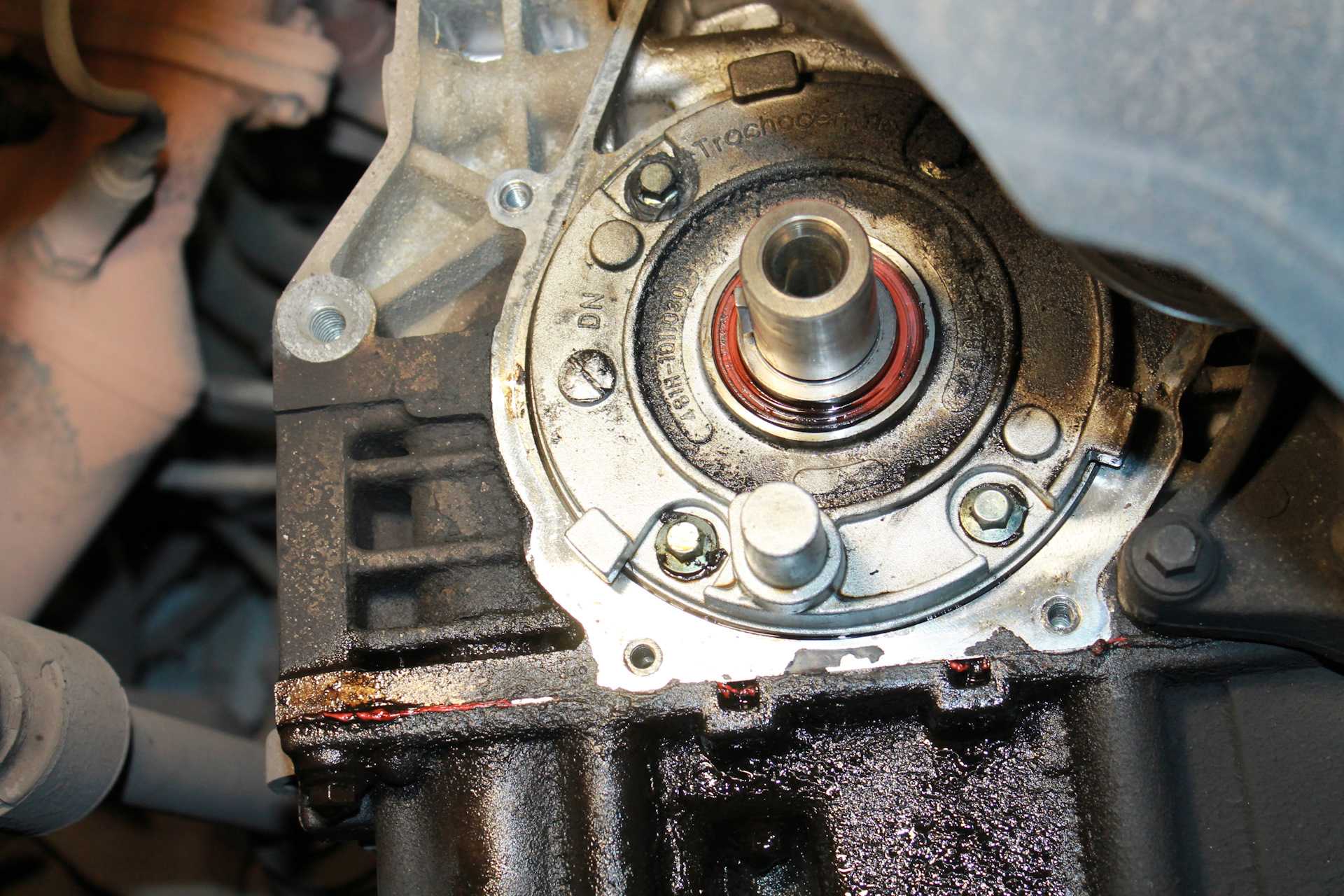

Передний сальник двигателя

Замена производится так:

Снимается крышка ремня ГРМ.
Ослабляются крепежные гайки ремня генератора, после чего
ремень снимается. Удобнее всего производить снятие сначала со шкива
генератора, а затем со шкива коленвала. Установка при сборке проводится в
той же последовательности.
Ослабляется болт, фиксирующий шкив коленчатого вала.
Шкив демонтируется.
Ослабляется натяжной ролик ремня ГРМ.
Демонтируется шестерня коленвала. Ее извлечение может
оказаться проблематичным — необходимо использовать специальный съемник и /
или обработать засевшую деталь специальной жидкостью.
Снимается ремень ГРМ.
Извлекается старый сальник.
Посадочное место очищается от загрязнений —
накопившейся пыли, песка, осевшего масла.

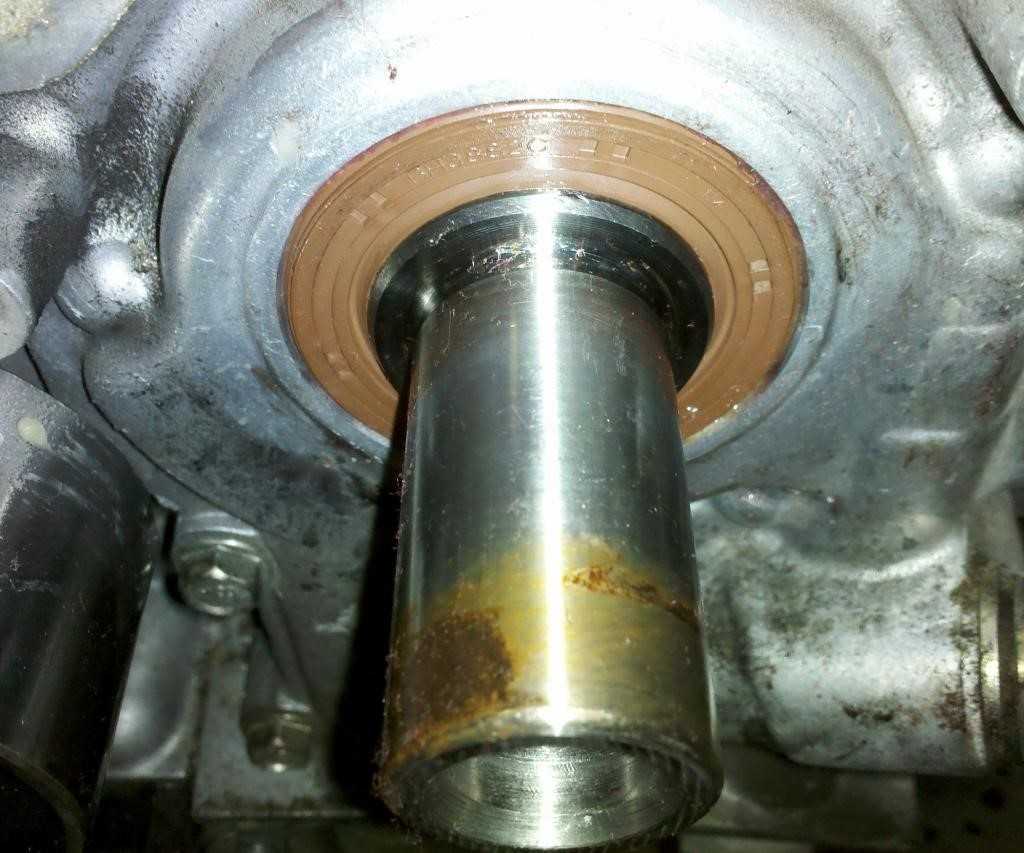

Устанавливается новый сальник. Перед посадкой деталь
рекомендуется смазать маслом или литолом

Важно правильно установить —
малейший перекос или загиб спровоцируют течь и выведут запчасть из строя. Собрать механизм в обратном порядке, учитывая метки на
корпусе маслонасоса, шестерни или маховике.

Иногда заменить
сальник двигателя можно и без снятия крышки. В этом случае понадобится
специальный съемник, с применением которого деталь аккуратно устанавливается в
посадочное гнездо.

Если своевременно не устранить течь, масло начнет
попадать на элементы двигательной системы, выводя их из строя. В основном
страдает ремень ГРМ — постоянное воздействие масла разрушает его структуру и
может привести к обрыву.

При обрыве ремня ГРМ клапаны может погнуть —
потребуется их полная замена плюс замена всех расходников, некоторых
сопутствующих деталей и расходы на ремонт и притирку. В особо запущенных
случаях может понадобиться ремонт поршневой системы.

Причины и способы определения протечки сальника

Протечка сальника коленвала может произойти по различным причинам. Причем источники их возникновения для переднего и заднего сальников несколько различаются:

1. Основной причиной возникновения протечек выступает пробег автомобиля. Массивный задний сальник обычно рассчитан на пробег не менее 100 000 км. «Накрутив» такой километраж вполне вероятно, что появится протечка и сальник выйдет из строя. Гораздо чаще подобный дефект встречается у переднего сальника, так как он имеет меньший размер (по сравнению с задним сальником) и возникает уже через 30 000 км пробега. Связано это с возникающими в коленчатом валу вибрациях в процессе эксплуатации, так как предусмотренное плотное прилегание нарушается, что и приводит к протечке.

2. Резина сальника коленвала в процессе эксплуатации теряет эластичность и другие важные качества, без которых достигнуть уплотнения невозможно. Даже в автомобиле, продолжительное время оставленном вне помещения или в помещении без отопления без запуска двигателя, могут появиться протечки сальника. Например, автомобиль эксплуатируется в регионе со значительными перепадами температуры в разные времена года. Поэтому в результате продолжительного простоя сальники и уплотнители растрескиваются, твердеют, высыхают, теряя свои качества, без которых плотного прилегания сальника к коленчатому валу обеспечить невозможно.
3. Низкое качество детали. С такой проблемой можно столкнуться, когда после замены протечка продолжается. В погоне за «экономией» водитель выбирает самый дешевый сальник, изготовленный неизвестно какой фирмой. Гораздо реже с подобной проблемой сталкиваются водители новых автомобилей.

4. Оказать влияние на плотность прилегания сальника к коленвалу может в значительной степени и качество выполнения работ при замене детали. Ошибка при установке сальника, деформация детали при замене, неправильно выбранное местоположение относятся к очевидным причинам неисправности. Сальник при установке должен точно занять посадочное место. После установки необходимо проверить, правильное ли положение занял сальник. Обычно с такой проблемой сталкиваются новички при самостоятельной замене сальника, орудуя молотком. На СТО замену сальника выполняют с помощью специализированного оборудования.
5. Возникновение протечки бывает вызвано и неисправностями двигателя. Сальник начинает протекать из-за роста давления картерных газов, проблем с кривошипно-шатунным механизмом, биения коленвала. Подобные факторы приведут к выдавливанию сальника из посадочного места и деформации детали.

Определять протечку рекомендуется начать с обследования места появления подтеков, что поможет определить, какой из сальников протекает. При этом нужно понимать, что причиной протечки может быть сама КПП.

Диагностику своими силами выполняют следующим образом. Берут небольшое количество протекшего масла и опускают в воду. Трансмиссионная жидкость из коробки передач образует слой на поверхности воды, а трансмиссионное моторное масло сохранить форму капли.

Визуальный осмотр также помогает найти место протечки из переднего сальника коленвала. Однако не следует забывать, что протечка могла произойти из расположенного рядом с передним сальником маслонасоса.

Предназначение уплотнителя

Любой из автовладельцев, обладающий конкретными техзнаниями, понимает для чего нужен уплотнитель. Он предотвращает течь масла из масляной системы механизма. В нашем случае сальники расположены на обоих концах коленвала. Каждый имеет свой размер и стоимость. Соответственно один из них — передний, другой – задний. Рассмотрим, как поменять каждый из них.

Если течет из двигателя, то подозрения у опытного автомобилиста мгновенно падают именно на сальники и манжеты. Их задача – уплотнять вращающиеся соединения.

Коленвал является важным узлом автомобиля. Блок двигателя – это всегда довольно сложная конструкция. Если обнаруживается течь, вероятнее всего, потек уплотнитель, поставленный на концах коленвала. Последний обязан выступать наружу из блока двигателя обеими своими сторонами.

С переднего фланга на коленвале фиксируется колесо ГРМ, с заднего – элементы сцепления (что в некотором роде объясняет неодинаковый размер концов вала). Безусловно, никакая течь масла в данном случае не уместна. Смазка должна всегда оставаться внутри блока двигателя.

Почему сальник портится

Манжета – это своеобразное кольцо, имеющее жесткую наружную обойму и эластичную внутреннюю кромку. Последняя как раз и соприкасается с валом. Если течь масла идет сквозь уплотнитель, значит, пружинная кромка ослабла и более эффективно не обжимает втулку. Надо поменять уплотнитель.

Течь масла – всегда неприятно и опасно для двигателя. Из-за того что в ходе работы манжета теряет свою эластичность или просто портится, течь масла усиливается, создавая автовладельцу океан проблем. Зная, как проводится замена данного элемента, можно значительно облегчить себе жизнь.

Внимание. Меняется задний и передний сальник своими руками по-разному, так как уплотнители существенно отличаются из-за особенностей строения силовой установки

Имеет значение, безусловно, и размер.

Манжеты или сальники применяются в автомобилестроении давно, у них не простое назначение и конструктивные особенности.

Подробнее это выглядит следующим образом. Сам уплотнитель в процессе вращения вала плотно прилегает к поверхности. Чтобы уплотнение было всегда эффективным, предусмотрены на сальнике особые насечки. Если манжеты новые, масло не течет, нигде не пропускает.

Со временем кромки сальников садятся, элементы устаревают, поэтому они более не способны обеспечивать требуемое уплотнение. Результат – течет смазка, что может произойти как спереди вала, так и сзади.

Подготовительные работы

Основа основ грамотного ремонта своими руками или замены какого-либо элемента — подготовка. Надо уметь квалифицированно подготавливаться, учитывать все этапы предстоящих работ.

1. Привести в порядок машину и рабочую зону.
2. Подобрать комплект необходимых инструментов.
3. Купить расходники и запасные элементы.

Стоимость уплотнителей для коленвала не очень высока. Как и говорилось, размер сальников тоже бывает не одинаковый. Ведь у них разные конструктивные особенности.

Необходимо на этапе подготовки позаботиться о новых прокладках, если такие придут в негодность в процессе замены. Их стоимость низкая, а эффективность высокая. Как правило, если течет масло, то «виновными» бывают не только сальники.

Что касается инструментария, то это стандартный комплект отверток, ключей, а также набор специальных оправок для монтажа уплотнителей своими руками.

Примечание. Опять же, здесь приходится учитывать размер сальников. К примеру, на «девятки» для ремонта переднего уплотнителя нужно подготовить ключ-торец на 27, замена заднего уплотнителя проводится уже приспособлением с наружным диаметром 90 мм.

И наконец, подготовительные работы всегда подразумевают чистоту рабочей зоны. В данном случае надо будет тщательно вымыть силовую установку, очистив ее от грязи и следов масла. Пятна от смазки обязательно будут, если течет уплотнитель.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

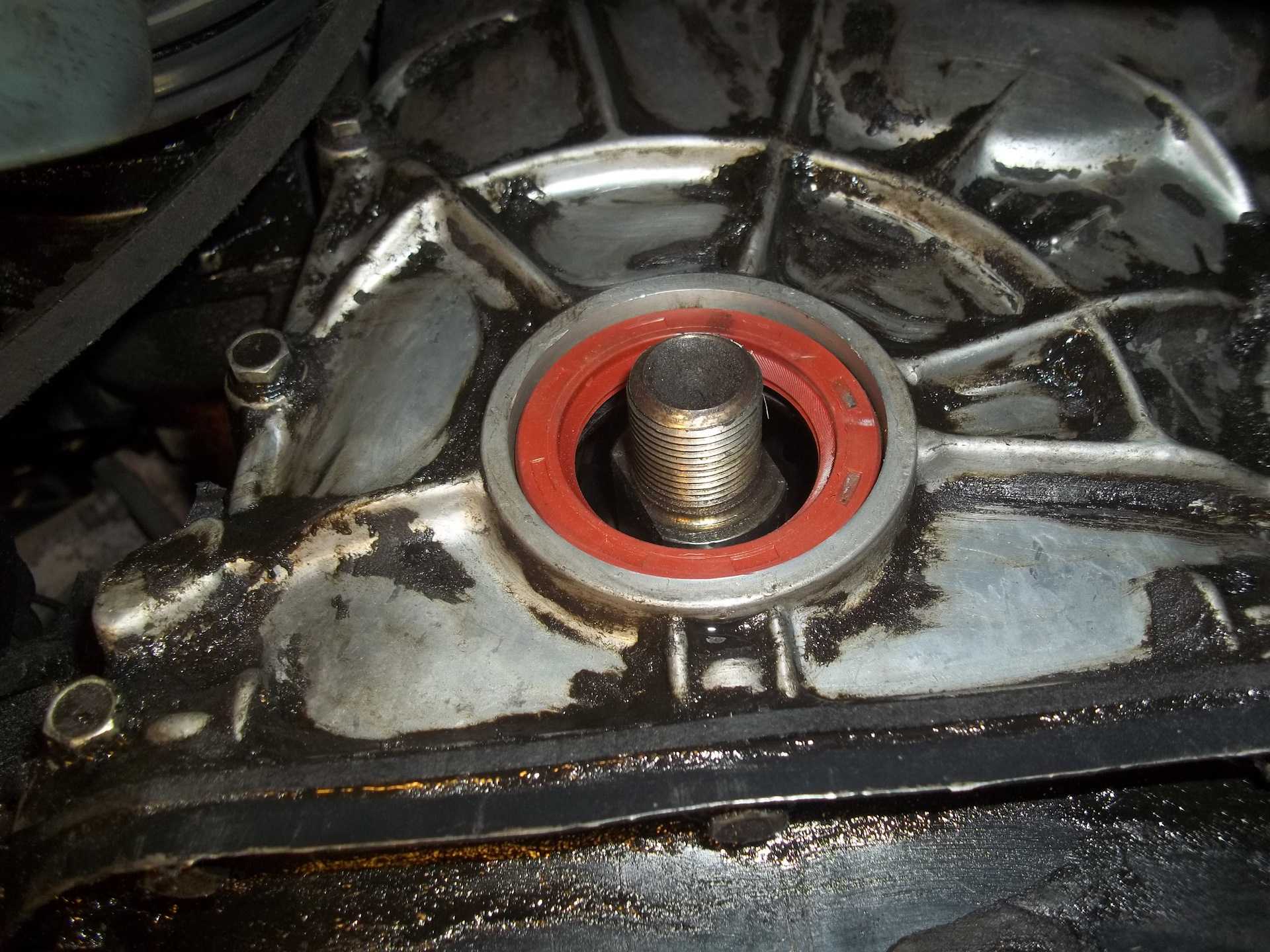

Течь масла из под переднего СКВ

Рекомендуем: Устройство и принцип работы двигателя внутреннего сгорания

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

• Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
• Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

• Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
• Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
• Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
• Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
• Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
• Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

• Victor Reinz;
• Elring;
• Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.
