Как снять стартер своими руками: пошаговая инструкция

Замена фильтра салона в Hyundai Getz

Как известно, чистота воздуха в салоне зависит не только от условий эксплуатации вашего транспортного средства, но и от хорошей работы салонного фильтра. В этом случае автомобиль Hyundai Getz не является исключением. Поэтому замена салонного фильтра Хендай Гетц должна происходить как можно чаще, если ваше авто используется в условиях повышенной запыленности.

Подумайте сами – только за один час езды транспортное средством в среднем пропускает в салон несколько сотен тысяч литров воздуха, а за год использования авто в фильтре может скопиться до 150 грамм пыли.

Кроме того, всем известно, что концентрация загрязнений на отечественных дорогах намного больше, чем на европейских. В случае, если неисправен салонный фильтр (далее – СФ) – вы увидите большое скопление пыли на стеклах.

В условиях использования авто в сельской местности или в городской черте уровень запыленности достаточно высокий, поскольку через элемент очистки проходят такие загрязнители, как:

дорожная пыль;
выхлопные газы;
насекомые;
грязь;
газы работающего двигателя;
болезнетворные микробы и т.д.

Схема расположения фильтра в автомобиле Hyundai Getz

Где находится фильтр

Как утверждает производитель, салонный фильтр нужно менять не реже, чем каждые 30 тысяч км пробега. Но отечественные автовладельцы машин Гетц говорят, что замену лучше осуществлять каждые 10-15 тысяч км пробега. При несвоевременной замене компонента очистительной системы вы можете только нанести вред своему здоровью.

Что касается расположения, то здесь корейцы не стали долго думать о том, где установить фильтр. В автомобиле Хендай Гетц фильтрующий элемент салона, как и во многих других машинах, расположен за бардачком, напротив переднего пассажирского сидения.

Старый СФ автомобиля Hyundai Getz

Пошаговая инструкция

Рассмотрим по шагам процесс замены салонного фильтра на автомобиле Хендай Гетц. Для этого вам не потребуются какие-либо инструменты. Заранее нужно только приготовить сам фильтр и немного ветоши.

Ну и, разумеется, придерживаться действий, описанных в инструкции. Что касается фильтрующего компонента, то лучше покупать его у официального дилера или СФ оригинального производства.

Покупая контрафактную продукцию у продавцов «с рук», вы не имеете гарантий по работе СФ.

Итак, приступим к замене элемента в вашем Хендай Гетц. Как вы помните, он находится за перчаточным ящиком (бардачком):

В первую очередь необходимо удалить из бардачка все содержимое – перчаточный ящик должен быть пуст.
Освободив все место в бардачке, вы увидите две защелки по боковым сторонам.Бардачек автомобиля Hyundai Getz
Их необходимо сдвинуть, после чего у вас появится возможность демонтировать перчаточный ящик, опустив его вниз.
Сделав это, снизу вы увидите жгут электропроводов , а сверху – привод заслонки отопителя. И провода, и привод заслонки нужно достать из мест крепления, но делать это аккуратно. Электропровода ни в коем случае нельзя повредить, иначе потом могут возникнуть непредвиденные поломки – эти провода отвечают за работу большинства элементов электрической системы. В частности: за работу стеклоподъемников, задвижек центрального замка, обогрева зеркал, магнитолы, подсветки, обогрева заднего стекла, мотора дворников.Провода и заслонка отопителя в автомобиле Hyundai Getz
Теперь вы можете демонтировать крышку, которая придерживает сам фильтрующий элемент. Сверху вы увидите язычок, на который нужно нажать и потянуть элемент очистительной системы на себя.
Для начала нужно демонтировать верхнюю часть компонента. Снизу он крепится при помощи направляющих полозьев – вытаскиваем нижнюю часть.Расположение фильтра в автомобиле Hyundai Getz
Если СФ менялся давно или не менялся вообще, то вам скорей всего придется удалять листья и прочий мусор из отсека

Чтобы упростить этот процесс, можно использовать шлицевую отвертку или канцелярский нож.
Теперь берем новый СФ, и перед его установкой посмотрите, в какую сторону на корпусе указывает стрелка направления потока воздуха.
Вам нужно установить новый СФ в отсек и все собрать в обратном порядке, не забывая об осторожном обращении с проводами.

Процесс замены стартера на ВАЗ-2112

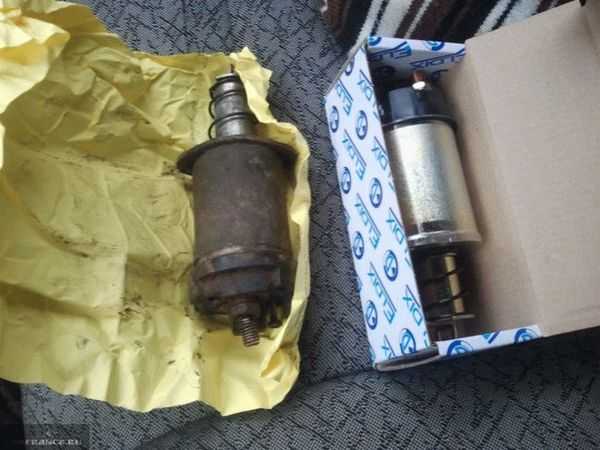

Старый и новый стартер

Нам понадобится непосредственно сам новый стартер, ключи «на 13» и «на 15», также можно использовать головки и трещотки для удобства.

Первым делом снимите минусовую клемму на АКБ (это необходимо для безопасности, во избежания короткого замыкания).

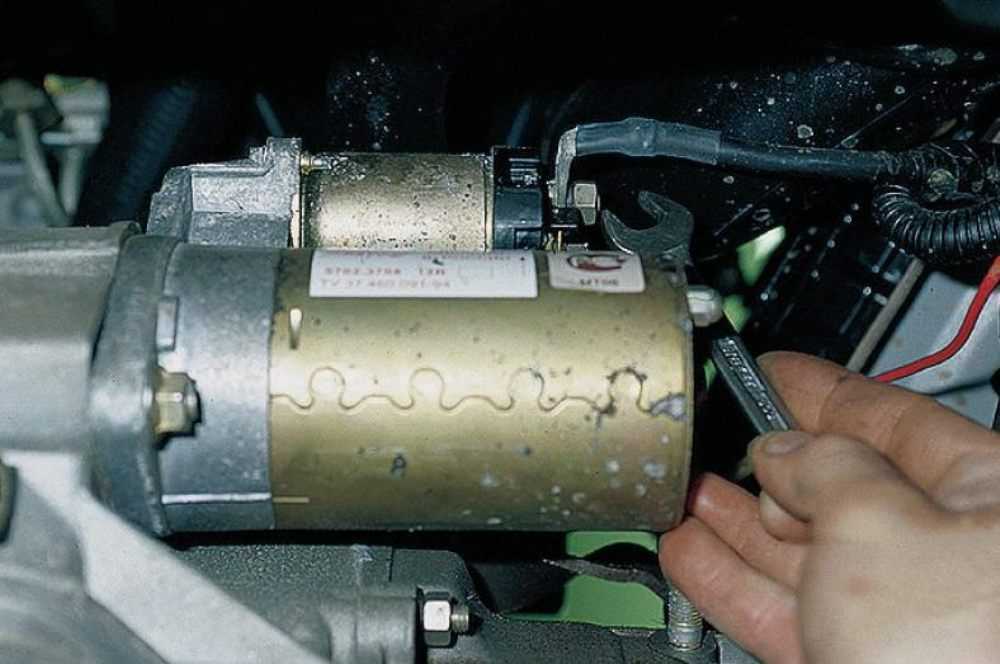

Открутите крепления стартера

Установка стартера производится в обратной последовательности, а для простоты вот небольшая и понятная схема подключения к реле стартера:

Схема подключения стартера к реле автомобиля

Или вот по этой схеме:

Тут более подробно

Для чего нужен стартер?

Внесём немного теории о системе зажигания и непосредственно о стартере.

Система зажигания необходима для запуска двигателя, сам стартер создан для создания мощного тока (путем прохождения, так скажем, через обмотку стартера). Это сделано для того, чтобы эта энергия провернула маховик на полуоборота.

Это интересно: Основные модели мотоциклетной техники и сферы их использования

Основные узлы стартера:

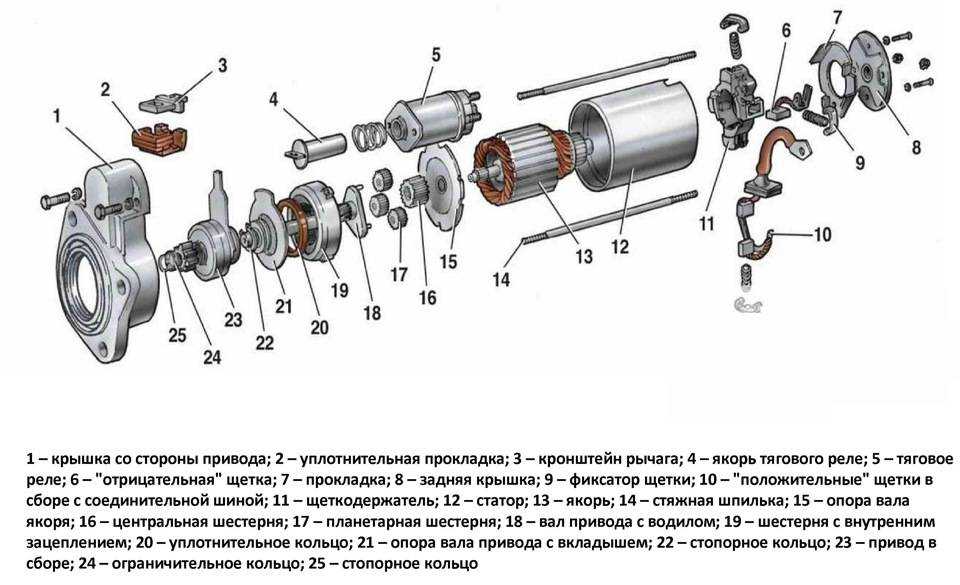

Более подробно вы можете вы увидеть на картинке

Передняя крышка с подшипником скольжения.
Бендикс (привод включения).
Планетарный редуктор.
Ротор с коллектором.
Корпус со статором.
Втягивающее реле.
Щеточный узел.
Задняя крышка с подшипником скольжения.Подробнее вы можете ознакомится на картинке.

Причины, при которых необходима замена стартера

Сломан якорь втягивающего реле.
Обрыв проводки.
Замыкание на минусе.

Большинство этих причин можно диагностировать, если попробовать завести двигатель путём замыкания контактов на стартере.

Общая информация

Стартером называют электрический мотор, работающий на постоянных магнитах, имеющий электромагнитное двухмотоблочное тяговое реле и планетарный редуктор. Их корпуса изготавливают из стали, на корпусе закрепляется шесть магнитов, а сам корпус и крышки стягиваются несколькими болтами. Вал якоря стартера переводят в режим вращения два подшипника, один из которых, шариковый, устанавливают у коллектора, второй, подшипник скольжения – рядом с приводом. Благодаря редуктору происходит передача крутящего момента к валу привода стартера. Вал привода оборудуется обгонной муфтой с перемещающейся по шлицам вала приводной шестерней. Именно муфта обеспечивает передачу крутящего момента от стартера к мотору, разобщая эти элементы после запуска мотора. Данное условие обеспечивает надлежащую защиту стартера от возможных повреждений, которые он может получить по причине высокой частоты своего вращения.

Реле предназначено для введения шестерни привода в зацеп с зубцами механизма маховика коленвала, а также для активизации электропитания стартера. Таким образом, поворачивая ключ в замке, водитель начинает процесс подачи электротока к стартеру от АКБ. Стартер приводится в движение и проворачивает коленвал, запуская мотор и воспламеняя горючую смесь.

После пуска мотора число оборотов коленвала начинает расти, однако, муфта предохраняет стартер от получения повреждений. После того, как водитель вернет ключ в замке в положение «зажигание», произойдет обесточивание обмотки реле и его якорь вернется в свое исходное положение, при этом контакты реле разомкнуться, а шестерня привода выйдет из зацепа с зубцами маховика. В это же время силовые контакты, подающие электроток к обмоткам мотора стартера, разомкнутся.

Помимо этого, стартер является одним из самых мощных энергопотребителей на автомашине, при пуске мотора потребляемый им электроток достигает 400 А и более. По этой причине все электросоединения между стартером и АКБ должны иметь надежный контакт.

Элементы, которыми оснащают Гранты, аналогичны стартерам, используемым ВАЗом на других своих авто предыдущих поколений. При нормальном состоянии двигателя для пуска будет достаточно двух-трех проворотов. На отклонения от нормы укажет любой из имеющихся признаков нестабильного функционирования. Возможные неисправности привода и реле стартера поможет выявить осмотр, проведенный после разборки детали.

Проблемы со стартером, способы их решения

Поломки, связанные со стартером, классифицируют по двум категориям: электрические и механические. От того, как быстро мастер идентифицирует поломку, зависит срок окончания ремонта.

Электрические

Повреждение электрической проводки, изоляционного слоя, витков. Чаще всего, слабый контакт на участке провода от рулевой колонки, аккумулятора к пусковому устройству.

Тугое вращение ротора;
Не заводится стартер;
Отсутствие движения ПУ при подаче тока на контакты;
ПУ щелкает, но не крутит: замыкание на витках обмотки, обрыв, дефект втягивающего реле;
износ щеток, якоря.

Чтобы исключить другие поломки проверяем уровень заряда АКБ, плотность фиксации клемм, подтягиваем при необходимости. На рулевой колонке осматриваем состояние сердцевины замка. В исправном состоянии не должно быть люфта, тугости вращения, прочих дефектов.

Механические

Поломки не связаны с электрической составляющей. Чаще всего, причину неисправности ищут в обгонной муфте, стопорном кольце, маховике, прижимной пружине, подшипнике.

Неподвижный коленчатый вал при подаче напряжения на ПУ — признак механической поломки.

Характерный металлический скрежет при работе стартера — износ (деформация) зубьев маховика.

Как видим, все достаточно просто, если правильно отделить один тип неисправности от другого.

ПУ начинает вращение, но с задержкой: причина в подгорании контактов, выходе из строя втягивающего реле;
Вращение с явными усилиями: износ щеток, опорного подшипника;
Привод не выходит из зацепления: повреждение бендикса, зубьев маховика.

Самая распространенная поломка, когда ротор не выходит из зацепления после запуска двигателя. Причина:

проседание прижимной пружины;
залипание контактов платы;
непригодное состояние втягивающего реле стартера;
деформация подшипника, привода.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Замена топливного фильтра Hyundai Getz своими руками

Все по теме Замена топливного фильтра Hyundai Getz

Дарвин
This looks so darn easy!
Актолкын

I just replaced the filter in my mini and now my car won’t start. Any ideas?

Стэнфорд

С т 40 — ка на фиат еще по ихние джип… класс… идите копать картошку…

Крукле Атом
Так и машина не молодая.
Osten
Откройте на Киа Рио багажник и увидите почему их не пустили в покрасочный цех
Виталя
Лучше бы музыку потише сделали, а разговор погромче
Чарли

Такие же вкладыши с полукольцами на японских моторах стоят.Грм сделан так что осевой люфт в одну сторону утягивает.

Гваделупа

Ну ну давай всегда по 40 т км интересно потом как вылетит топливная аппаратура в сколько станет ремонт, наверно хватит всех сэкономленных денег на ремонт???

Зай

Когда покупал своего пятилетнего Туарега, вот совсем про сигналку не думал. Стоит Цезарь и хорошо!

Camryn

кому-то, по словам автора, плохо, а власти хорошо…!

Гендельсман Сапарбек
при каком прбеге менял фильтр
Каро
Hi John, i have never flushed the oil in my life, there are inherent risks with running what is essentially a very thin oil in your engine, as well as some deposits help keep seals nice a tight and engines running smoothly, I’ve known engines after a flush to need new oil scrapers and valve stem oil seals because of removing deposits, so unless its a very new car with relatively low mileage I wouldn’t risk it, and even if it was a new car personally I still wouldn’t bother.
Иран
капец рукажоп.
Ларго

прошло 4 года это видео поможет завтра завести иж-оду моего соседа спасибо! удачи. Надеюсь жив и здоров Ниль Мухамедович

Цэ Вечеслав
Грасаторы хорошое средство универсальное
Малик Кавашкин
правильно наше дело телячье сказали мычать мычим!
Русак

тоже самое было у меня- это маховик?заменил на одна массовый и всё окей!

Вика
тажа ситуация, задняя правая дверь
Юрич

РИТУАЛ перед чисткой MAF))))))) Подпишитесь на канал ставьте лайки!!! всем спасибо что смотрите!!!

Зинятулин Окс
Почему нельзя поменять только сетку?
Abdul-Wahid
Эта ‘Испания’ и есть оригинал, только в своей а не в Ситроеновской упаковке, они много кому делают и для вольво и для форд-мазда, каждому в своей упаковке мне этот ‘секрет’ знакомый ОД-шник открыл, мы с ним на мой С5х7 такие ставили
Чиняев Каир
молодцы — ПОМОГЛИ МНЕ)
Величко

боже мой… я учусь на автомеханика, и мастер который меня учит, сьнемал просто патрубки и затыкал заглушками’мы их называем (гандончики)’старый поставил на стол новый вместо старого и поключил патрубки. зачем так нагружать себя. ну паро мм литром пропадет ничего не случится… за это диз

Allister
Дмитрий скажите еще, как быть с заменой масла акпп? если я не знаю что заливали до меня
Radwa

Каков принцип проверки провода? Просто на угад,или меряли что то?

Довбуш

… унылое говно, … капитан очевидность. Ты ещё расскажи как дверь в машине открывать, просто …, не о чем 15 минут, …

Написать комментарий

Технические характеристики стартера ВАЗ 2110

Итак:

Номинальная мощь — 1,55 кВт;
Максимальная сила тока до — 375 А;
В состоянии заторможенности до — 700 А;
Потребление тока на холостом ходу — 80 А

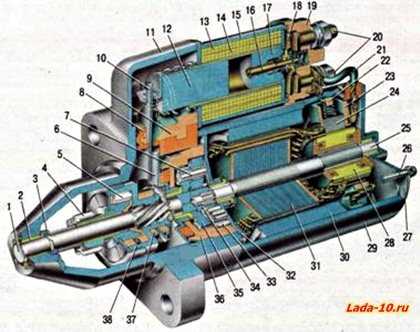

Схема стартера ВАЗ 2110 состоит из:

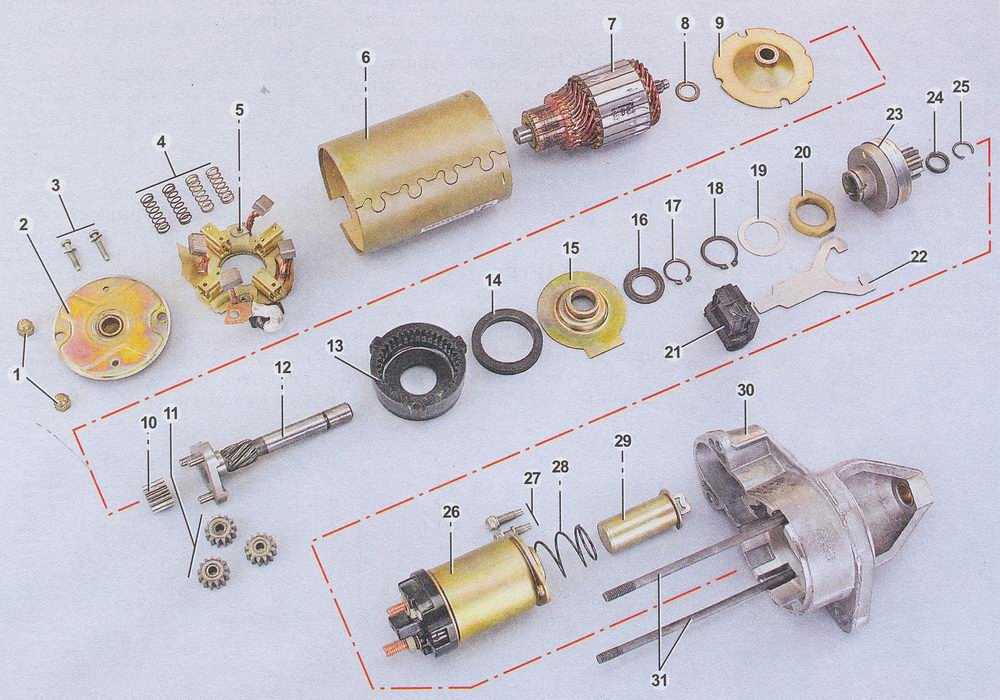

1 — вала привода; 2 — втулки передней крышки; 3 — ограничительного кольца; 4 — шестерни с внутренним кольцом обгонной муфты; 5 — ролика обгонной муфты; 6 — опоры вала привода с вкладышем; 7 — оси планетарной шестерни; 8 — прокладки; 9 — кронштейна рычага; 10 — рычага привода; 11 — передней крышки; 12 — якоря реле; 13 — удерживающей обмотки; 14 — втягивающей обмотки; 15 — тягового реле; 16 — штока тягового реле; 17 – сердечника тягового реле; 18 — контактной пластины; 19 — крышки тягового реле; 20 — контактных болтов; 21 — вывода «положительных» щеток; 22 — скобы; 23 -щеткодержателя; 24 — «положительной» щетки; 25 — вала якоря; 26 — стяжной шпильки; 27 — задней крышки с втулкой; 28 — коллектора; 29 — корпуса; 30 — постоянного магнита; 31 — сердечника якоря; 32 — опоры вала якоря с вкладышем; 33 — планетарной шестерни; 34 — центральной (ведущей) шестерни; 35 — водила; 36 — шестерни с внутренними зубьями; 37 — кольца отводки; 38 — ступицы с наружным кольцом обгонной муфты.

Рис. №1

13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

Отключите провод массы от клеммы аккумуляторной батареи. Приподнимите автомобиль спереди и зафиксируйте.
Пометьте главный электрический провод и отсоедините его от стартера.
Отсоедините провод (пометьте) от магнитного переключателя.
Открутите держатели проводов стартера.
Двигатель типа «С»: если имеется, снимите пластину термической защиты.

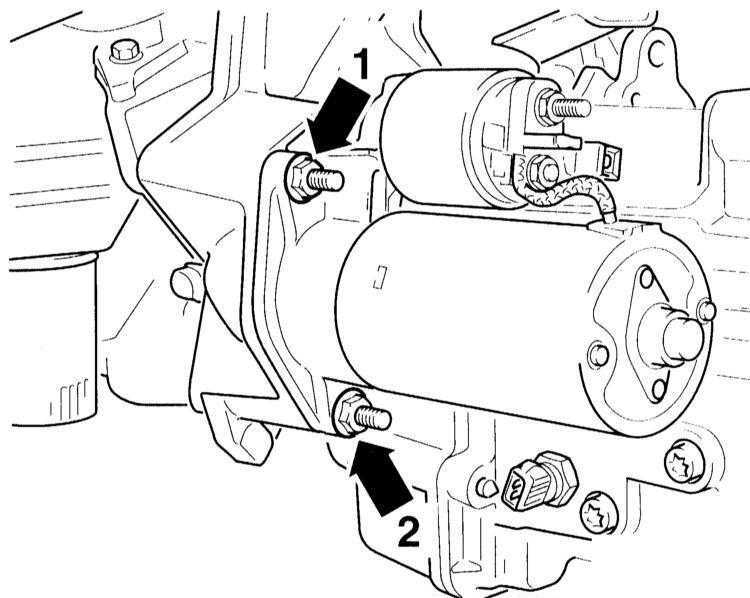

Открутите крепление стартера (3 болта), при этом пометьте расположение центровочной гильзы.
Если установлена, то снимите заднюю опору стартера.

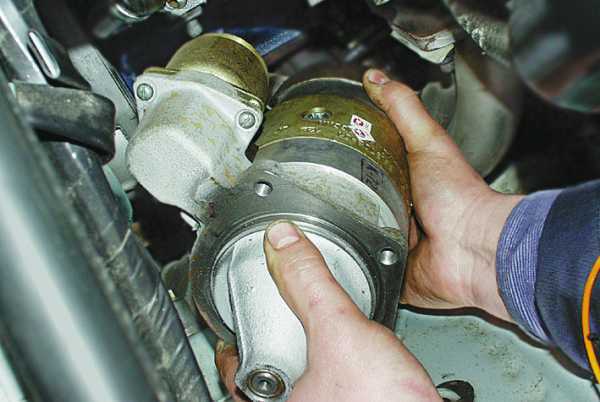

Снимите стартер с двигателя и выньте под автомобилем из моторного отсека.
Двигатель типа «F»: снимите корпус воздушного фильтра.
Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
Снимите крышку стартера (если установлена).
Снимите заднюю опору стартера.
Выньте стартер снизу из моторного отсека.
16-клапанный двигатель: снимите термическую защиту выхлопа (2 болта).
Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
Снимите правовое переднее колесо.
Снимите усиление выпускного коллектора глушителя с корпуса двигателя (2 болта).
Снимите заднюю опору стартера (3 болта) и снимите стартер с двигателя.
Выньте стартер из моторного отсека с правой стороны выше тяги рулевой трапеции.

Снятие магнитного переключателя

Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.

Снимите стартер и зажмите его в тисках с защитными щечками.
В зависимости от типа стартера отпустите 2 и, соответственно, 3 болта во фланце магнитного переключателя стартера.
Открутите электрическое соединение со стартером и отцепите тягу магнитного переключателя от пусковой вилки.
Выньте магнитный переключатель из стартера.
При сборке ушко тяги магнитного переключателя смажьте высокотемпературной смазкой (например, Liqui Moly 320) и прикрепите к пусковой вилке.
Следите за правильным расположением возвратной пружины, а затем установите корпус магнитного переключателя на место и затяните его болтами.

Замена щеток стартера

Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.

Снимите стартер. В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному. После снятия щитка коллектора отсоедините провод угольных щеток от держателя. Выньте угольные щетки с нажимными пружинами из направляющих держателя. В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине. Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте. В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток. Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой

Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки. Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.

Замена стартера Лада Гранта: пошаговый алгоритм, фото и видео

Согласно стандартным требованиям ВАЗа, для стартера наработка на отказ не регламентируется. То есть, она является бесконечной. Однако иногда менять стартер всё же приходится, и связано это с несоблюдением правил эксплуатации.

Небольшой тест

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Рассмотрим все шаги подробнее. Допустим, при повороте ключа к метке «II» слышится щелчок и не вращается вал стартера. Значит, втягивающее реле работает, и напряжение на стартер подаётся правильно. В этом случае надо менять сам стартер. Если щелчок отсутствует, попробуйте отключить пластиковый разъём и проверить наличие напряжения.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Гайка силового провода будет закрыта резиновым колпаком. Его необходимо снять.

Три разновидности стартеров

На все «Гранты» первых лет выпуска устанавливался стартер «21120-3708010-00». Он крепится тремя гайками. А затем, с переходом к поколению машин с тросовой КПП, стало использоваться крепление винтами. Можно быстро узнать, какой именно стартер установлен:

Коробка 2190 – стартер 21120-3708010-00;
Коробка 2181 – 21901-3708010-00;
Автоматика Jatco – 21902-3708010-00.

Как видите, выбор стартера выполняется «по КПП» и не зависит от модели двигателя.

Инструкция для авто с коробкой 2190

Прежде всего, отключите минусовую клемму АКБ (нужен ключ «на 10»). Дальше отсоедините разъём датчика рядом с воздушным фильтром. Короб фильтра нужно снять с креплений – тут используются плоскогубцы.

Необходимо снять (отвести в сторону) корпус воздушного фильтра

Число точек крепления равно трём. Сам короб откидывают в сторону.

Просто отодвиньте короб вбок

Весь узел лучше зафиксировать. Используйте проволоку.

Демонтаж

Модуль стартера удерживают шпильки, на которые накручены гайки. Но откручивать сначала нужно не их:

Отодвинув резиновый колпак, ключом «на 13» надо выкрутить гайку из меди; Гайку скручивают полностью
На втором шаге снимают клемму силового провода. Разъём, подводящий управляющее напряжение, отключают затем;

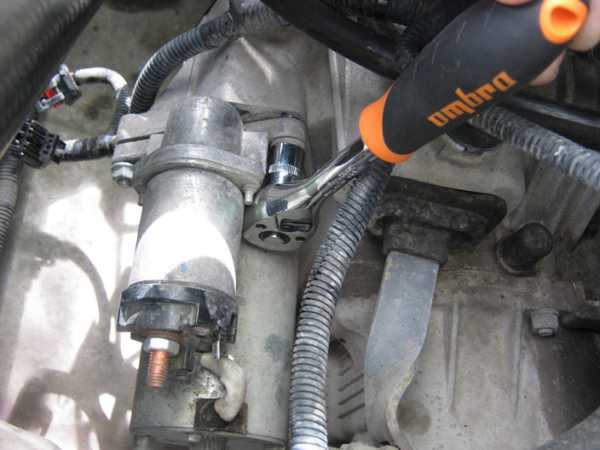

Теперь можно выкрутить три гайки, удерживающие стартер. Используйте ключ «на 13». Труднее всего будет добраться до нижней гайки. Нижний элемент крепления здесь не показан

Замена стартера на ВАЗ-2104-2107

Автомобильный стартер является основным элементом системы пуска двигателя, и предназначен для его запуска путем проворачивания коленвала. По сути, это электрический двигатель постоянного тока, приводимый в работу замыканием электрической цепи путем проворачивания ключа зажигания. Автостартер состоит из статора, якоря (ротора), щеткодержателя со щетками, а также тягового реле и привода.

Во всех ВАЗовских классических моделях, в т.ч. и в «семерке», он расположен в нижней части двигателя, и закреплен на картере сцепления.

Неисправности

Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, однако большинство из них устраняется путем ремонта. К неисправностям, которые не подлежат устранению и требуют замены всего узла, относятся:

повреждение коллектора вследствие износа щеток или других причин;
замыкание или обрыв обмотки статора;
замыкание или обрыв обмотки якоря;
полный износ втулок подшипников якоря.

При выявлении перечисленных выше неисправностей стартер лучше заменить на новый. В противном случае ваш автомобиль либо вообще не заведется, либо же могут возникнуть серьезные неполадки в бортовой электрической цепи автомобиля.

Каталожный номер оригинального «семерочного» стартера — 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Можно также приобрести и усовершенствованные модели – стартеры со встроенным редуктором, которые сегодня пользуются огромной популярностью.

Их преимущество заключается в том, что если даже аккумулятор частично разряжен, стартер за счет редуктора обеспечивает достаточное для запуска двигателя количество оборотов маховика. Цена на такие модели начинается от 3500 рублей. Стоимость работы по замене стартера на СТО в среднем составляет 500-600 рублей.

Как снять стартер?

Полноценный ответ на вопрос, вынесенный в заголовок данной статьи, несомненно, лежит в плоскости отчетливого и ясного понимания функционального назначения данного агрегата и его роли в функционирования автомобиля в целом, и силовой установки в частности. Основной целью работы прибора, называемого стартером, является раскручивание коленчатого вала силового агрегата до частоты вращения, обеспечивающей его (двигателя) устойчивый пуск. Наиболее распространенная классификация стартеров (по принципу действия) различает агрегаты инерционного типа, комбинированные и прямо действующие.

Где находится стартер

Однако первым вопросом, возникающим у автолюбителя, озадаченного неадекватным поведением силового агрегата своего автомобиля и не обремененного достаточным практическим опытом диагностики проблем, возникающих в процессе его эксплуатации, становится этот: «Где находится стартер?».

Простой и доступный ответ звучит примерно так: «В моторном отсеке под двигателем со стороны водителя».

В силу того, что стартер – агрегат не только сложный (в техническом плане), но и функционирует достаточно интенсивно, его выход из строя не относится к редко встречающимся эксплуатационным проблемам. В этом случае выхода лишь два: ремонт или замена стартера. Причем в любом случае его приходится демонтировать с автомобиля, что повергает в шок неопытного автовладельца.

Перед проведением демонтажных работ обеспечьте необходимый доступ к стартеру, выполнив следующие мероприятия:

Снимите защиту силового агрегата, в том числе и пластиковую.
Демонтируйте накладку на глушитель, расположенную в месте поворота трубы, идущей от силового агрегата, назад.
Демонтируйте кожух фильтра (воздушного).

В целях обеспечения максимальной практической ценности нашей информации, следующие мероприятия мы привяжем к автомобилю «ВАЗ 2105» — одной из наиболее распространенных моделей тольяттинской «классики».

Внимание! «Классические» модели ВАЗ оснащаются стартерами, устройство, принцип действия, место установки и обслуживание, которых практически идентичны, что делает работы по их демонтажу с автомобиля чрезвычайно похожими

Замена стартера

Итак, замена стартера. Подготовьте стандартный комплект инструмента и отсоедините клемму «-» от вывода АКБ.

Внимание! На моделях, оснащенных силовыми агрегатами инжекторного типа, придется дополнительно демонтировать щиток грязезащиты

Далее непосредственно снимаем стартер:

Посредством гаечного ключа на «10» отворачиваем нижний болт фиксации щитка тепловой защиты.
Далее берем ключ на «13» и отворачиваем гайки, фиксирующие щиток, и демонтируем последний.
Этим же ключом выкручиваем болты крепления стартера и сдвигаем его вперед по отношению к силовому агрегату.
Размыкаем клеммную колодку с выводом тягового реле.
Стартер вынимается из моторного отсека и подвергается ремонту либо замене.
Установка нового агрегата производится в порядке, обратном приведенному выше.

Как и любой технический процесс, ремонтно-восстановительные работы по демонтажу (монтажу) стартера имеет определенные нюансы, неизвестные новичку. Например, во избежание последующих проблем в функционировании стартера проконтролируйте надежность крепления питающего провода, идущего к реле. Переменный контакт, иногда возникающий при ослаблении фиксации, способен надолго обеспечить вас поисковыми мероприятиями по выявлению источника проблемы.

Видео — Как поменять стартер на ВАЗ 2109 своими руками

https://youtube.com/watch?v=bqV7R9PAVJg

В заключение приведем несколько практических советов по разборке стартера, поскольку именно эту цель преследует подавляющее большинство автолюбителей, ищущих ответ на вопрос: «Как снять стартер?»:

Демонтировав щетки, в обязательном порядке проверьте их техническое состояние. Наиболее уязвимым местом данного элемента конструкции стартера является изоляция свободных выводов обмотки.
Следующим конструктивным элементом стартера, требующим, по мнению специалистов пристального внимания, является коллектор. Его незначительный нагрев, можно устранить зачисткой пластин при помощи мелкозернистой шлифовальной шкурки. Сильный нагрев ясно укажет вам на необходимость замены якоря.
