Принцип работы стартера Лада Веста

Стартер — это электрический двигатель, который питается от аккумулятора автомобиля и служит для запуска двигателя внутреннего сгорания. При повороте ключа зажигания в автомобиле происходят следующие процессы:

• Контакты замка зажигания замыкаются и посылают ток через реле стартера на втягивающую обмотку тягового реле;
• Втягивающее реле передвигается внутри корпуса и выдвигает бендикс из корпуса, в результате чего шестерня вводится в зацепление с маховиком;
• Когда якорь втягивающего реле достигает конечной точки, то замыкаются контакты и ток идет на удерживающую обмотку реле и обмотку электромотора стартера;
• Двигатель раскручивается и запускается. Как только скорость вращения маховика превышает скорость вращения вала стартера, бендикс разъединяет шестерню стартера и маховик с помощью возвратной пружины;
• При возвращении ключа в замке зажигания в первое положение, подача электрического тока на стартер прекращается.

Несмотря на кажущуюся сложность, электростартер в Лада Веста является достаточно простым механизмом.

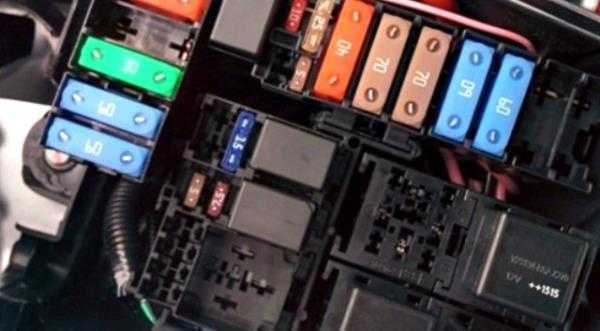

Всем привет сегодня хочется рассмотреть обозначения предохранителей и реле на автомобиле Лада Веста. Так как при выходе из строя любого электрооборудования в первую очередь нужно проверить предохранители. Вы спросите, где же находятся предохранители на Весте? Ответ прост блок предохранителей находится в салоне, а также под капотом автомобиля.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше . Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

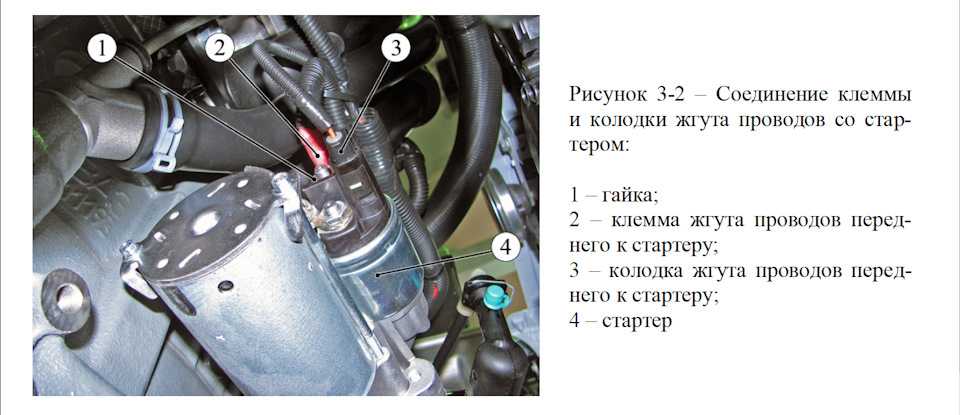

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме . Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Причины не правильной работы стартера

Неисправности в нормальной работе электростартера могут быть обусловлены различными неполадками, как в механической, так и в электрической части. В том числе из-за проблем с регулирующей пуск аппаратурой.

Электрические

Проблемы в электрической части могут сопровождаться медленным раскручиванием коленчатого вала или полным отсутствием его движения. В этом случае потребуется проверить:

• состояние заряда аккумуляторной батареи;
• целостность проводки в участке от АКБ до стартера и его контактную часть;
• состояние контактов массовых проводов;
• состояние проводов и мест подсоединения втягивающего реле;
• работоспособность замка зажигания.

Когда при запуске мотора вообще отсутствует реакция со стороны стартера, и не подтягивается втягивающее реле, причины поломок кроются в замыкании на корпус или обрыве катушки втягивающего реле.

При отсутствии очевидных неисправностей, потребуется выполнить разборку устройства. Вероятнее всего, вышел из строя один из элементов щеточно-коллекторного аппарата.

Механические

Проблемы с неисправностью стартера, обусловленные механическим износом отдельных узлов, также встречаются достаточно часто. При этом наблюдается посторонний шум при работе устройства, происходит его вращение, но двигатель не запускается. Среди возможных причин:

• износ шестерни венца маховика или поводкового кольца;
• повреждение или соскакивание с оси отключающего рычага;
• ослабление буферной пружины муфты свободного хода;
• раскрутились фиксирующие болты стартера;
• выработка на шейке вала ротора или втулке подшипников;
• заклинило втягивающее реле.

Как проверить ремень

Техническим регламентом предусматривается проверка состояния привода навесных агрегатов каждые 15000 км, замена — через 90 000 км. Визуально проверяется состояние поверхности, а также натяжение. Его проверяют следующим образом:

• К самому длинному прямому участку прикладывают тонкую металлическую пластину.
• Пальцами руки, прикладывая среднее усилие (не более 10 кг), оттягивают ремень.
• Замеряют образовавшийся зазор, который не должен превышать 10 мм.

Натяжитель ремня генератора. Источник фото: https://www.lkforum.ru/showthread.php?t=67012&page=44

В этом случае ремень генератора Vesta натянут по правилам. Перетяжка также недопустима, она приводит к ускоренному выходу из строя подшипников на вращающихся валах.

Когда требуется проверка стартера?

Во время эксплуатации устройство может давать сбои, в связи с чем мотор будет неспособен завестись. Для узла автомобиля Лада Калина характерны такие признаки неисправности, предполагающие возникновение потребности в снятии и диагностике с целью дальнейшего ремонта или замены:

• включение стартера сопровождается отключением прочих функционирующих в это время приборов;
• при старте устройства наблюдаются пониженные обороты коленчатого вала, что недостаточно для полноценного пуска двигателя;
• с поворотом ключа зажигания не происходит активация стартера;
• узел подает признаки «жизнеспособности», однако маховик мотора не вращается.

Процесс замены генератора на лада веста

Замена генератора на автомобиле Лада Веста выполняется согласно пошаговой инструкции, которая приведена ниже.

• Установить автомобиль на эстакаду или над смотровой ямой.
• Подложить под задние колеса противооткатные башмаки.
• Зафиксировать машину стояночным тормозом.
• Поддомкратить правое переднее колесо.
• Подставить опору, предотвращающую падение автомобиля.
• Открутить крепления правого переднего колеса и снять его.
• Открутить саморезы, которые фиксируют локер в колесной арке.

Убрать защитный подкрылок.

Снять штатную защиту днища. Она крепится с помощью 13 болтов. При их прикипании требуется обильно полить места фиксации проникающей смазкой.

Поддеть с помощью отвертки пластиковый колпачок, который закрывает ролик.

Снять пластиковый колпачок.

Ослабить гайку, которая прижимает ролик. Так как работа проводится в стесненных условиях, наиболее удобно использовать накидной ключ.

Вставить биту Torx T-55 диной не более 28 мм в технологическое отверстие, которое находится на ступице шкива.

Провернуть биту против часовой стрелки. Для этих целей следует воспользоваться небольшим воротком. Проворачивать биту следует перестать, когда натяжение ремня достаточно ослабнет.

Отключить электрические провода от генератора.

Открутить болты, которые крепят генератор.

• Изъять генератор.
• Установить новый узел в порядке обратном снятию.
• Проконтролировать работоспособность генератора и уровень напряжения бортовой сети.

Устройство электростартера Лада Веста

Принцип работы автомобильного стартера одинаков на всех автомобилях. Разные стартеры имеют небольшие конструктивные различия, но однажды разобравшись с устройством стартера, вам не составит труда разобраться в особенностях другого стартера.

Каждый автомобильный стартер имеет от 40 до 60 деталей, но в итоге получается всего три основных узла:

• Электрический двигатель постоянного тока;
• Тяговое (втягивающее) реле;
• Бендикс.

Основным узлом является электродвигатель, именно он через шестерни вращает коленчатый вал двигателя автомобиля. Бендикс и втягивающие реле — это вспомогательные устройства.

Втягивающее реле на Лада Веста, как и на других автомобилях, выполняет сразу две функции:

• Перемещение рычага бендикса с рабочей шестерней;
• Замыкание контактов электромотора после зацепления шестерни и венца маховика.

Бендикс получил свое название по фамилии американского изобретателя Винсента Бендикса, который и создал этот узел. Задача бендикса — обеспечить временное соединения вала стартера и венца маховика для вращения коленчатого вала двигателя.

Замена стартера Приора, основные неисправности

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 — 2013

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Гаечный ключ накидной прямой 8 мм
• Отвертка крестовая средняя
• Отвертка плоская малая (2 шт.)
• Молоток большой
• Тиски
• Омметр
• Пассатижи
• Раздвижные пассатижи
• Выколотка из мягкого металла

Детали и расходники:

• Деревянный брусок
• Смазка ШРУС-4
• Металлическая пластина (2 шт.)
• Мелкая наждачная бумага

Снятие стартера

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Снимаем воздушный фильтр.

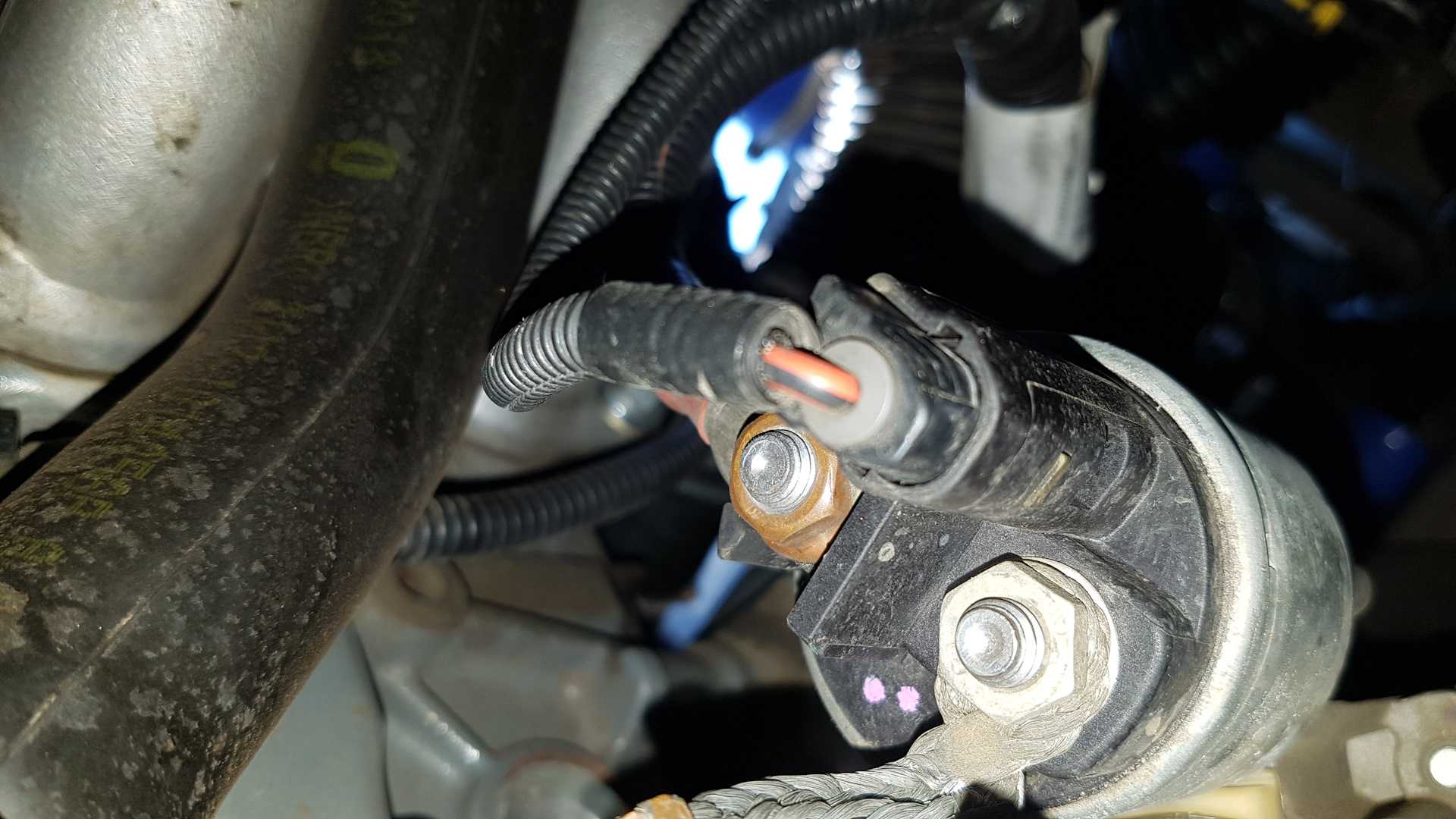

3. Отсоединяем провод управления тяговым реле.

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

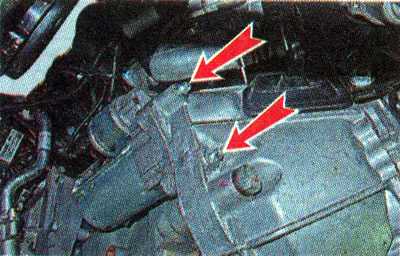

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

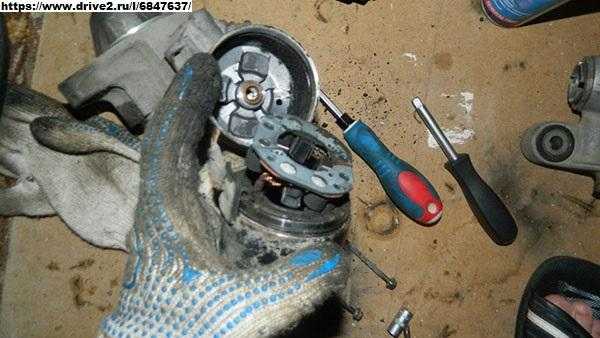

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пру­жину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

7. Крестообразной отверткой отво­рачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку плане­тарного редуктора.

12. Вынимаем три сателлита плане­тарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.

16. Опираем торцевую поверхность ко­ронной шестерни в деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с ше­стерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

20. Снимаем шайбу.

21. Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

22. Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.

23. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить.

Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой.

Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фикса­тора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

28. На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

В статье не хватает:

• Качественных фото ремонта
• Фото деталей и расходников
• Фото инструмента

Как заменить ремень генератора на «Весте»

Подкапотное пространство автомобиля скомпоновано достаточно плотно. Снятие и замена ремня генератора на «Веста» требует освободить место в моторном отсеке, чтобы обеспечить доступ к агрегату. Сначала готовят инструменты.

Замена натяжителя ремня генератора на «Ладе Весте». Источник фото: https://www.zr.ru/media/?media=photo&p=594

Для работы понадобятся:

• ключи Torx T-55,T-20, T-30;
• накидной «на 13»;
• набор рожковых ключей;
• крестовая и плоская отвертка;
• баллонный ключ;
• домкрат (при отсутствии подъемника или смотровой ямы).

Последовательность действий зависит от комплектации автомобиля: типа коробки передач, наличия системы кондиционирования воздуха, натяжного ролика.

Последовательность действий:

• Вывешивают правое переднее колесо, либо используют подъемник или смотровую яму.
• Демонтируют подкрыльник. Предварительно откручивают крепежные саморезы.
• Демонтируют металлический защитный щит двигателя.
• На машинах с механической коробкой передач откручивают гидравлический цилиндр сцепления и подвешивают на технологический крюк.
• Демонтируют кронштейн крепления гидроцилиндра сцепления.

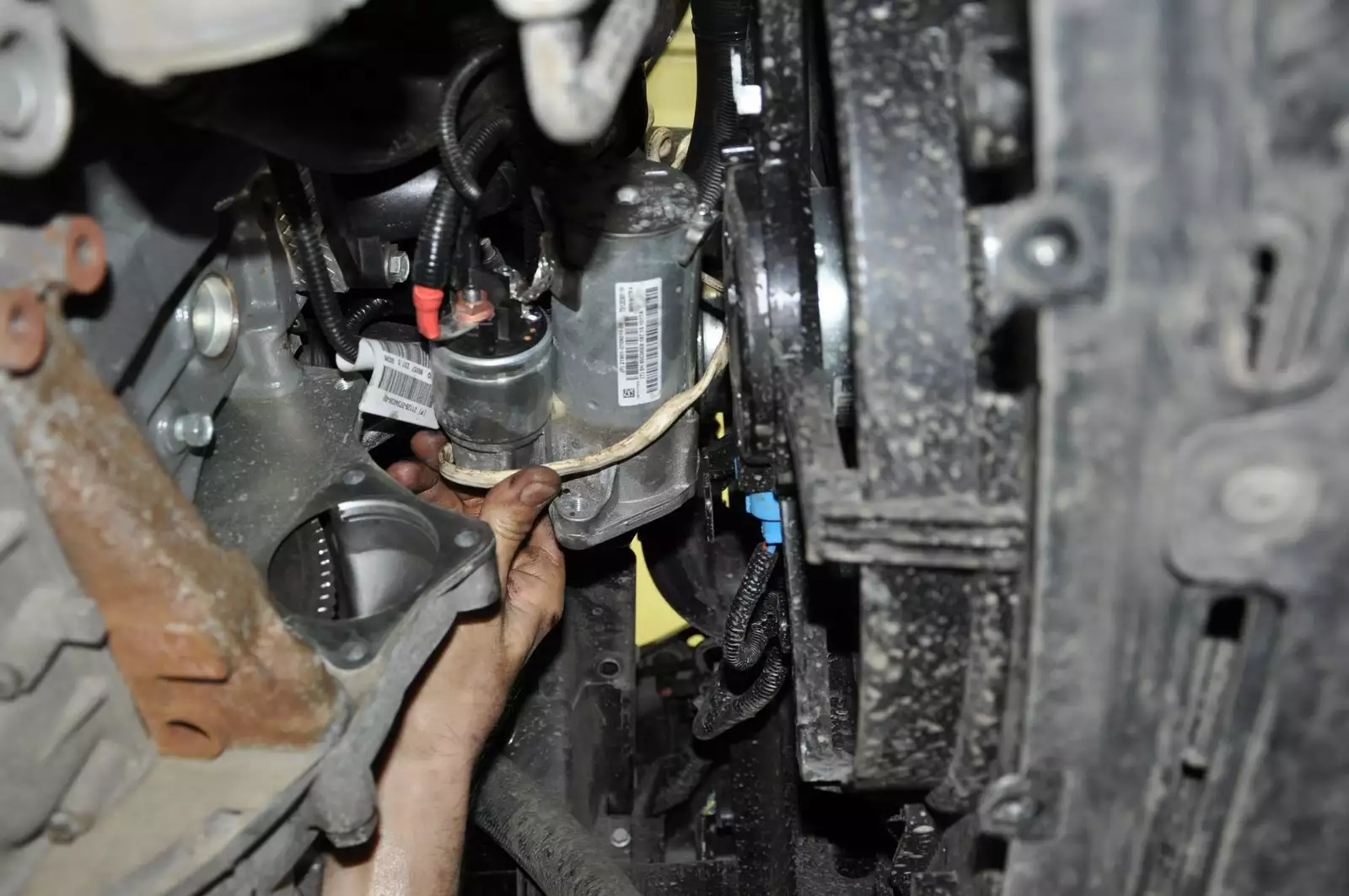

• Откручивают и подвешивают стартер, не отсоединяя провода. Это откроет доступ к маховику и позволит застопорить его большой отверткой или специальной вставкой;

Далее начинаются различия. На авто без кондиционера:

• Отсоединяют демпфер коленчатого вала, для чего откручивают крепежный болт.
• Отверткой снимают пластиковую заглушку на ролике.
• Накидным ключом на 13 ослабляют гайку натяжного ролика.
• Ключом Torx T-55 вращают ролик против движения часовой стрелки до достижения верхнего положения.
• Снимают ослабленный приводной ремень.

Ремень устанавливается на шкивы устройств в такой очередности:

• демпфер;
• компрессор кондиционера;
• генератор;
• натяжной ролик.

После завершения установки необходимо натянуть ремень генератора. На «Весте» натяжной ролик переводится в нижнее положение вращением по часовой стрелке. По достижении нужного положения произойдет фиксация положения ролика, ремень получит необходимую натяжку. Затем затягивают гайку крепления.

Демонтаж

Также требуется демонтировать защиту двигателя – на Лада Веста она крепится 13-ю болтами, для выкручивания которых используется ключ на 10.

Защита на Весте

На Лада Икс Рей для работы используется такой же ключ на 10, но болтов на брызговике двигателя не 13, а только 6.

Защита на Икс Рее

Далее алгоритм самостоятельной замены стартера Лада Веста и Икс Рей напрямую зависит от модификации автомобиля.

Версии с механической коробкой.

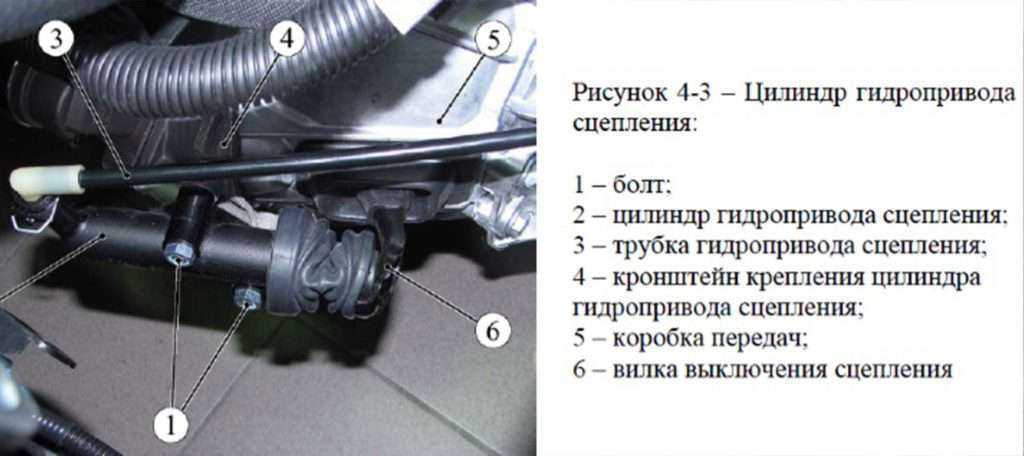

Сначала требуется выкрутить 2 болта крепления, отмеченные на рисунке №1, после чего снять цилиндр гидропривода сцепления, что под №2. При этом отсоединять трубку гидропривода сцепления (под №3) нет необходимости. В конце остается только зацепить цилиндр за техкрюк.

Независимо от комплектации.

Сперва выкручивается гайка, отмеченная №1, после чего колодка с проводкой, указанная №3, и клемма (под №2) отсоединяются от тягового реле стартера (под №4).

Далее выкручиваются 3 болта, указанные как №1, демонтируется кронштейн фиксатора цилиндра гидропривода сцепления, что отмечен №2 (только для версий с механической трансмиссией), а также, используя биту Torx E10, снимается стартер.

Установка нового компонента и сборка осуществляются в обратной последовательности.

На этом самостоятельная замена стартера на Лада Веста и Икс Рей завершена.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Возможность запуска двигателя поворотом ключа зажигания из салона и без больших физических усилий можно смело отнести к одному из самых значимых достижений конструкторов в части улучшения потребительских качеств автомобиля. Тем не менее, иногда случается так, что завести машину электростартером не получается. Причины подобного неприятного события разнообразны, но в перечень наиболее вероятных среди них входит неисправность втягивающего реле. Подкованный автолюбитель в состоянии быстро локализовать и диагностировать такую поломку собственными силами, после чего провести ремонт и восстановить нормальную работоспособность автомобиля без обращения в сервис и с минимальными финансовыми затратами. Для выполнения части проверок потребуется помощник.

Диагностика стартера для определения причины неисправности

Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:

1. Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
2. Достаньте воздушный фильтр и впускной шланг.
3. Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
4. Поставьте нейтраль на рычаге КПП.
5. Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
6. Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
7. Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
8. Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
9. Если якорь не крутится вообще, проблема в обмотке.
10. Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.

Замена и установка стартера

После того, как четко уяснили расположение детали, приступаем к его демонтажу. Проверяем наличие набора инструментов, ветошь, дополнительное освещение, смазки, отвертки.

Для удобства проведения работ устанавливаем машину на смотровой канал, можно вывесить гидравлическим подъемником, при наличии.

• Открываем капот, отсоединяем клеммы во избежание короткого замыкания на борту;
• Отвинчиваем крышку воздушного фильтра, извлекаем элемент, а также демонтируем пластиковый корпус. Он зафиксирован внизу тремя винтами по периметру;
• Ключом на «13» выкручиваем гайку с плюсовой клеммы. Снимаем клемму;
• Ключом на «15» выкручиваем три гайки, прижимающие ПУ к стенке блока. Извлекаем его через моторный отсек.

Некоторые мастера практикуют демонтаж стартера из-под днища машины. Как говорится «на любителя», кому как удобнее и в зависимости от конструкции технического средства.

После демонтажа устанавливаем новое ПУ и собираем конструкцию в обратной последовательности. Существует и альтернативный вариант: разбор неисправного пускового устройства, проведение дефектовки, монтаж на прежнее место.

Последний способ самый экономичный, так как приобретать новый стартер не всегда рационально и не каждому по карману. Порой достаточно замены щеток и ПУ снова исправно.

Последовательность действий при разборе стартера

Часто выходят из строя следующие элементы:

Приступаем к разбору: выкручиваем гайки, снимаем наконечник привода. Далее извлекаем втягивающее реле, прижимную пружину, якорь.

Отделяем корпус от крышки, предварительно выкрутив пару болтов. Извлекаем якорь вместе со щеткодержателем и крышкой.

Извлекаем планетарный редуктор, три сателлита, каучуковую заглушку. Аккуратно отверткой поддеваем рычаг привода (вилку), изымаем ее. Снимаем стопорное кольцо, выдавливаем обгонную муфту. Завершаем демонтаж съемом подшипника.

Приступаем к чистке, мойке составных элементов для удобства проведения дефектовки.

• Проверяем обмотку якоря на ней не должно быть обугливания;
• Поверхность шейки вала должна быть гладкой, без царапин;
• Оммометром замеряем сопротивление сердечника, обмотки;
• Концы обмотки должны быть надежно припаяны к ламелям.

Проанализировав состояние отдельных элементов, принимаем решение о рациональности их замены, восстановления. Собираем механизм в обратной последовательности.

При условии соблюдения алгоритма, качественной сборки ресурс эксплуатации стартера 55 – 65 тыс. км. Обязательная плановая профилактика ПУ Лада Калина через 15000 км.
