Чем и как промыть систему охлаждения двигателя от масла?

Добрый день. Сегодня мы поговорим про то как промыть систему охлаждения двигателя от масла? Это особенно актуально для автомобилей оборудованных АКПП и масляно-тосольными теплообменниками, так как в них риск попадания масла в антифриз значительно выше. В статье рассмотрены работающие методы промывки, и популярные заблуждения.

Статья написана на основании собственного опыта! Все советы в статье проверены на практике!

Главная проблема при попадании масла в охлаждающую жидкость – образование эмульсии.

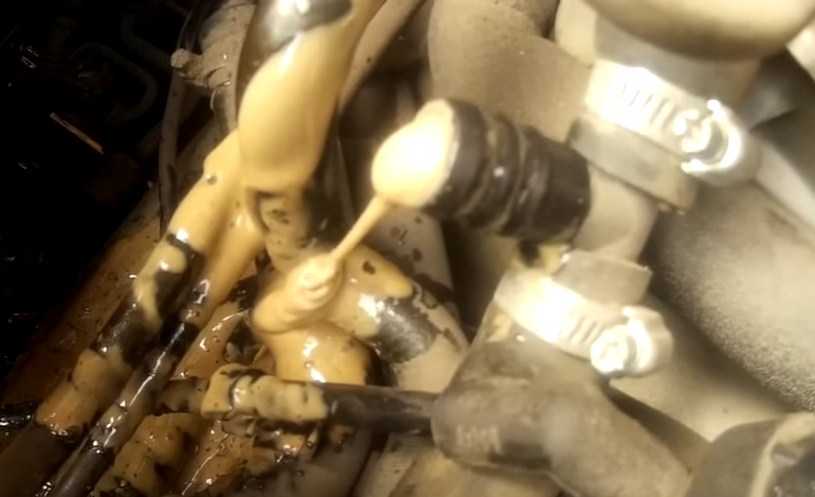

Выглядит она вот так:

Основная сложность с эмульсией – она забивает все шланги, патрубки, и двигатель начинает перегреваться. Т.е. она и течет очень медленно и тепло не отводит, и вымыть её довольно трудно.

Неработающие способы промывки системы охлаждения от масла (популярные заблуждения).

Промывка системы охлаждения большим количеством проточной воды.

Мы привезли радиатор в сад и промывали его обратным потоком, водой из скважины. Ничего это не дало, крупные капли масла водой выгоняет, но эмульсия на стенках не смывается, (холодная вода не может её размягчить). Нужно не одну тонну очень горячей воды чтобы промыть полностью систему охлаждения от эмульсии.

Горячая вода это ДОРОГО, не у каждого есть доступ к безлимитной халявой горячей воде, соответственно пишем в нерабочие методы.

Промывка системы охлаждения молочной сывороткой.

Этот метод я вычитал на страницах интернета и решил его проверить.

Методика промывки следующая – сливаем всю жидкость из системы охлаждения и заменяем её на молочную сыворотку, в теплое время года катаемся 2-3 дня, сливаем выворотку, промываем на 2-3 раза холодной водой и заливаем антифриз.

Молочная сыворотка свободно продается в отделах молочной продукции.

Этот метод мы проверяли после того как больше 10 раз промывали систему охлаждения водой, а радиатор промывался обратным потоком.

Метод тоже записываем в нерабочие! Нет, сыворотка слилась черной и какую-то грязь она вымыла, но эмульсию она отмывает ничуть не лучше воды!

Частично работающие методы промывки системы охлаждения.

Промывка системы охлаждения посудомоющим средством ФЕЙРИ.

Методика промывки следующая – заливаем моющее средство (примерно стакан на 10 литров), прогреваем двигатель до рабочей температуры и сливаем всю жидкость из системы.

При необходимости повторяем.

По окончании промывки 2-3 раза промываем систему охлаждения водой, все сливаем и заливаем антифриз.

Метод частично рабочий Моющее средство действительно частично снимает масляную эмульсию, но отваливается она довольно крупными кусками, которые не проходят через соты радиаторов, термостат и тонкие шланги системы охлаждения.

Резюмирую – промыть можно, но средство недостаточно эффективно, оно расщепляет эмульсию, но делает это крупными кусками, которые не проходят через радиаторы.

Промывка системы охлаждения порошком-автоматом.

Метод несколько лучше, чем промывка посудомоющим средством (пены меньше), но принципиально ничем не отличается.

Отчаявшись отмыть двигатель от эмульсии, я рискнул промыть систему охлаждения дизельным топливом.

Методика следующая:

• Сливаем из системы отдаждения всю жидкость
• Снимаем термостат (иначе есть вероятность того, что большой круг не откроется и радиатор останется забитым)
• Заливаем всю систему охлаждения дизельным топливом (по минимуму).
• Прогреваем автомобиль до рабочей температуры (стоим на месте, не ездим, без термостата прогрев займет минут 20)
• Сливаем все из системы охлаждения (у меня сливалась черная солярка)
• Промываем систему водой на 2 раза
• Заливаем антифриз

Многие боятся так делать, опасаясь воспламенения ДТ – ничего с ней не будет, не забывайте снять термостат, иначе радиатор промыть не получится.

Некоторые опасаются за сохранность патрубков, от жирного ДТ патрубки могут распухнуть и испортиться – это тоже бред! От масляной эмульсии они разбухнут гораздо скорее.

Методы, которые не проверялись.

Промывка кислотой.

Сюда я отношу промывку угольной кислотой (газированной водой), уксусной кислотой, лимонной кислотой, очевидно, что эти кислоты не возьмут масляную эмульсию. Но промывать систему охлаждения от накипи и грязи ими вполне можно.

Промывка содой.

Сода тоже не удалит масляную эмульсию, а вот алюминий скажет за нее спасибо! При промывке системы охлаждения содой её разводят в пропорции 100 гр/литр.

На этом у меня сегодня все. Если у вас остались вопросы про то, как промыть систему охлаждения двигателя от масла или если вы хотите дополнить статью и поделиться своим опытом – оставляйте комментарии.
