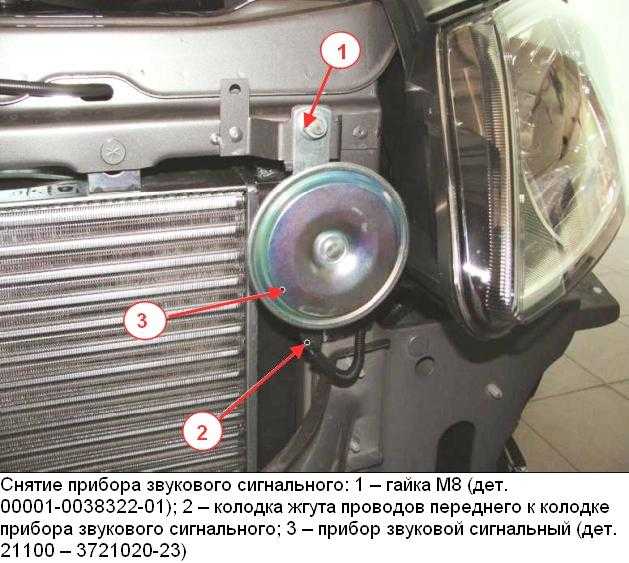

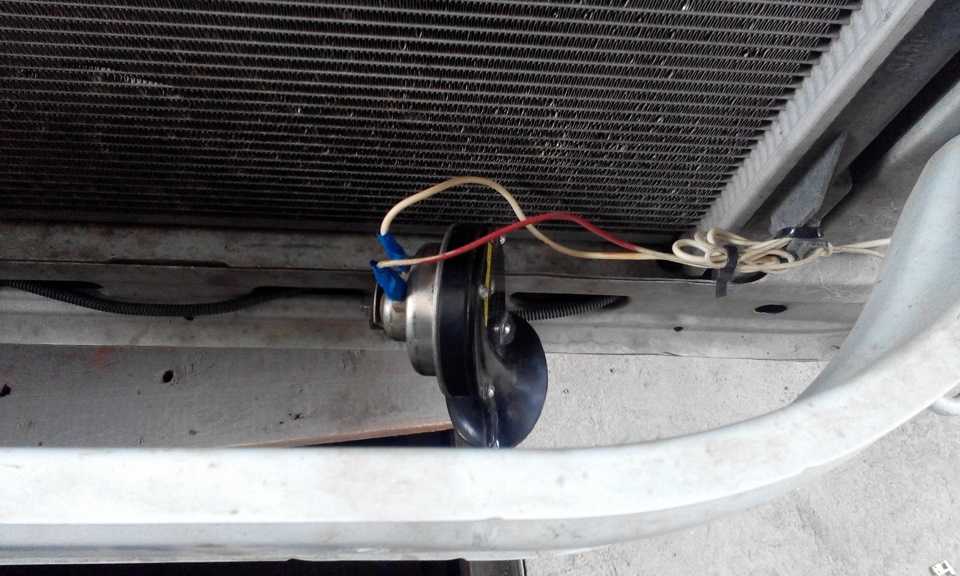

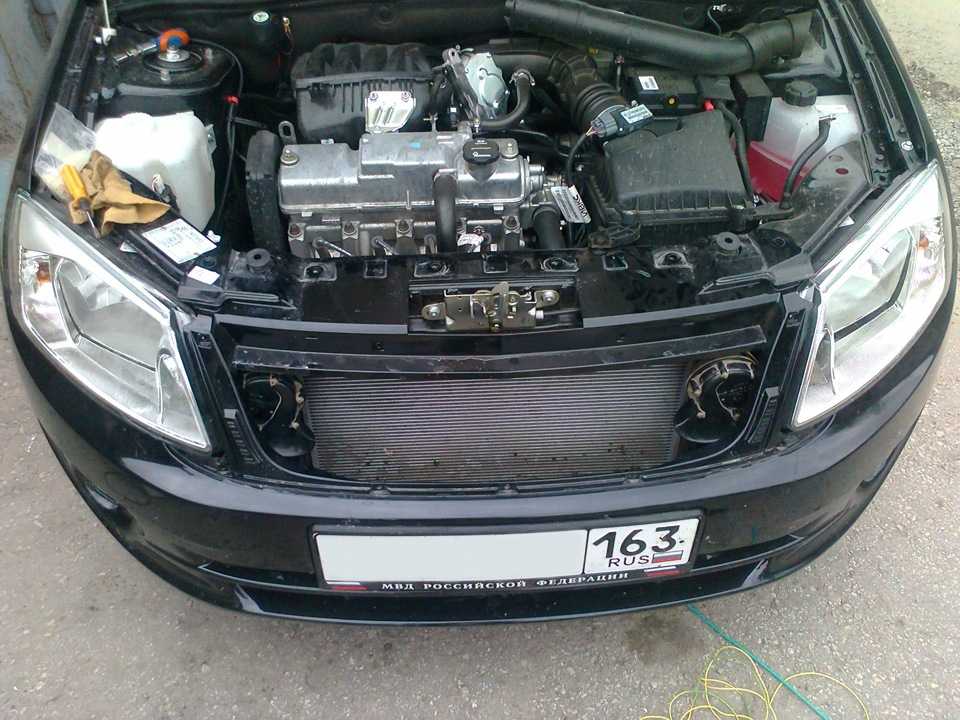

Клаксон лада гранта где находится

Типы радиаторов

Трубчатый тип радиатора
Сотовый тип радиатора

1) Трубчатый тип радиатора

Этот тип радиатора имеет два резервуара — нижний и верхний. Эти два резервуара соединяются друг с другом посредством множества трубок. По этим трубкам течет вода или охлаждающая жидкость.

Трубчатый радиатор содержит множество ребер, установленных вокруг трубок для увеличения скорости теплопередачи. Между ребрами и трубками проходит воздух. Этот воздух поглощает тепло воды, протекающей через трубки.

Если одна из этих трубок засорится, охлаждающий эффект этой трубки будет полностью утрачен. Однако в сотовом радиаторе засорение одной трубки приводит к потерям, но затрагивает лишь небольшую часть общей охлаждающей поверхности.

2) Сердечник сотового типа

Сотовый тип радиатора также известен как сотовый радиатор из-за своей конструкции. В сотовом радиаторе вода течет снаружи трубок, а воздух — внутри.

Сердечник состоит из ряда отдельных воздушных ячеек. Эти ячейки окружены водой.

В радиаторе сотового типа засорение одной трубки приводит к потерям, но затрагивает лишь небольшую часть общей поверхности охлаждения.

Симптомы неисправного радиатора

Перегрев двигателя
Утечки охлаждающей жидкости
Низкий уровень охлаждающей жидкости
Бесцветная охлаждающая жидкость или осадок
Проблемы с переключением передач
Горячая охлаждающая жидкость
Не работает отопитель пассажира

1) Перегрев двигателя

Основная функция радиатора заключается в надлежащем отводе тепла двигателя и обеспечении его охлаждения. Поэтому, если автомобиль продолжает перегреваться, возможно, у вас проблема с радиатором. Это может быть связано с неисправным термостатом.

Поскольку термостат не открывается и не закрывается должным образом, это приводит к перегреву двигателя и его поломке.

2) Утечки охлаждающей жидкости

Утечка охлаждающей жидкости под автомобилем является симптомом неисправного радиатора. Вытекшая жидкость может иметь зеленый, желтый или красный цвет. Пластик не обладает такой долговечностью, как металл. Со временем пластиковые щетки и радиаторы начинают трескаться. Эти трещины приводят к утечке охлаждающей жидкости.

3) Низкий уровень охлаждающей жидкости

Быстрое снижение уровня охлаждающей жидкости говорит о том, что у вас, возможно, повреждены радиаторы. С течением времени радиатор трескается, из-за чего происходит утечка охлаждающей жидкости. Эта утечка приводит к быстрому снижению уровня охлаждающей жидкости.

4) Бесцветная охлаждающая жидкость или осадок

Охлаждающая жидкость здорового двигателя чаще всего имеет темно-желтый или зеленый цвет. Ржавчина и грязь из неисправного радиатора могут привести к загрязнению жидкости, в результате чего цвет охлаждающей жидкости становится ржавым или темным. Из-за ржавчины и грязи охлаждающая жидкость становится более густой и образует осадок, что может повлиять на охлаждение двигателя.

5) Проблемы с переключением передач

Если в вашем автомобиле установлен встроенный радиатор трансмиссии, вы можете столкнуться с проблемами при переключении передач, так как жидкость становится грязной от охлаждающей жидкости. Эта проблема возникает из-за трещин или неисправностей в системе.

6) Горячая охлаждающая жидкость

Одной из основных функций радиаторов является охлаждение горячей охлаждающей жидкости. Если вы заметили, что ваш радиатор не охлаждает горячую охлаждающую жидкость, высока вероятность того, что ваш радиатор вышел из строя. В таких условиях проверьте систему и замените неисправные детали.

7) Не работает отопитель пассажира

Функция отопителя заключается в том, чтобы забирать тепло от радиаторов и передавать его внутрь автомобиля. Если ваш отопитель не обогревает автомобиль, это признак того, что у вас неисправен радиатор.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

КАКОЙ РАДИАТОР ЛУЧШЕ?

В большинстве случаев ответ на этот вопрос зависит от материальных возможностей автомобилиста. Медно-латунные модели поддаются недорогому ремонту. По сравнению с алюминиевыми аналогами они обладают лучшими теплообменными свойствами. Однако стоимость новой детали очень дорогая из-за цены на медь. И еще один недостаток – большой вес (около 15 килограмм).

Алюминиевые радиаторы стоят дешевле, они легче по сравнению с медными вариантами (в районе 5 кг.), а также их срок службы больший. Зато их невозможно качественно отремонтировать.

Есть еще один вариант – купить китайскую модель. Они намного дешевле оригинальной детали для конкретной машины. Только основная проблема у большинства из них – короткий срок службы. Если алюминиевый радиатор справляется со своими функциями на протяжении 10-12 лет, китайский аналог – в три раза меньше (4-5 лет).

Советы для автомобилистов

Для того чтобы предупредить участников движения о возможном возникновении опасной ситуации, на легковом автомобиле Шевроле Ланос установлен звуковой сигнал. Его электрическая схема не так сложна, поэтому, при желании, водитель сам может устранить возникающие неисправности.

Одной из самых распространённых неисправностей звуковых сигналов автомобиля Шевроле Ланос , является постепенное небольшое опускание вниз относительно рулевой колонки контактного кольца, которое перестаёт касаться контактных усиков кнопки включения. Первым признаком этой неисправности является включение сигнала, только при повороте рулевого колеса на угол близкий к крайнему положению вывернутого руля в правую или левую сторону.

Для устранения этой неисправности придётся снимать рулевое колесо, чтобы добраться до кнопки включения. Если на руле нет подушки безопасности, то сделать это, не так сложно, а при наличии подушки безопасности, прежде чем начинать эту работу нужно ознакомиться с инструкцией по её снятию, чтобы она случайно не сработала, из-за Ваших неправильных действий. После снятия рулевого колеса при помощи плоской отвертки достаём кнопу включения звукового сигнала и с её внутренней стороны чуть-чуть выкручиваем винт, тем самым слегка удлиняя его. Затем эту кнопку вновь устанавливаем на место.

Если сигнал, перестал работать совсем, и не включается ни в каком из положений руля, тогда вначале придётся проверить состояние предохранителя №12 (10А), расположенного в монтажном блоке под капотом автомобиля. Перегоревший предохранитель, заменяем запасным аналогичного номинала равного 10-ти амперам. Если после включения звукового сигнала он вновь перегорает, тогда придётся искать место короткого замыкания в этой электрической цепи.

Если с предохранителем №12 всё в порядке, он цел и невредим, то следующим шагом станет проверка самого звукового сигнала, который устанавливается за облицовкой радиатора. Проверяют его работоспособность путём подачи напряжения на клеммы звукового сигнала напрямую с аккумуляторной батареи. Если сигнал заработает, тогда придётся проверять состояние проводов и штекерных разъёмов от звукового сигнала до кнопки его включения.

Бывают случаи, когда сигнал работает, но звук издаваемый им слабый и хриплый. Это говорит о том, что пора произвести его регулировку. Делается это путём вращения регулировочного винта, расположенного на задней стороне корпуса звукового сигнала.

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

сигналы от Волги с «массой» на корпусе
реле типа 90.3747 с фланцем крепления
колодка для реле
клеммы «мама» широкая
термоусаживаемая трубка (ТУТ)
провод многожильный сечением 2.5 мм. кв.
колодка под ножевой предохранитель
предохранитель на 20 А
металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

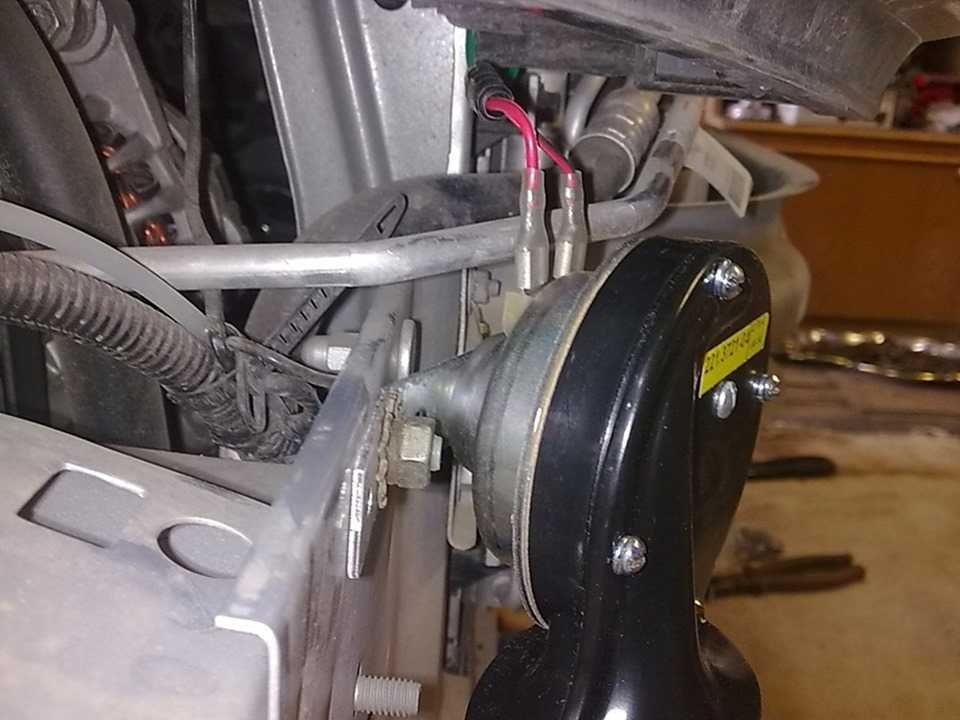

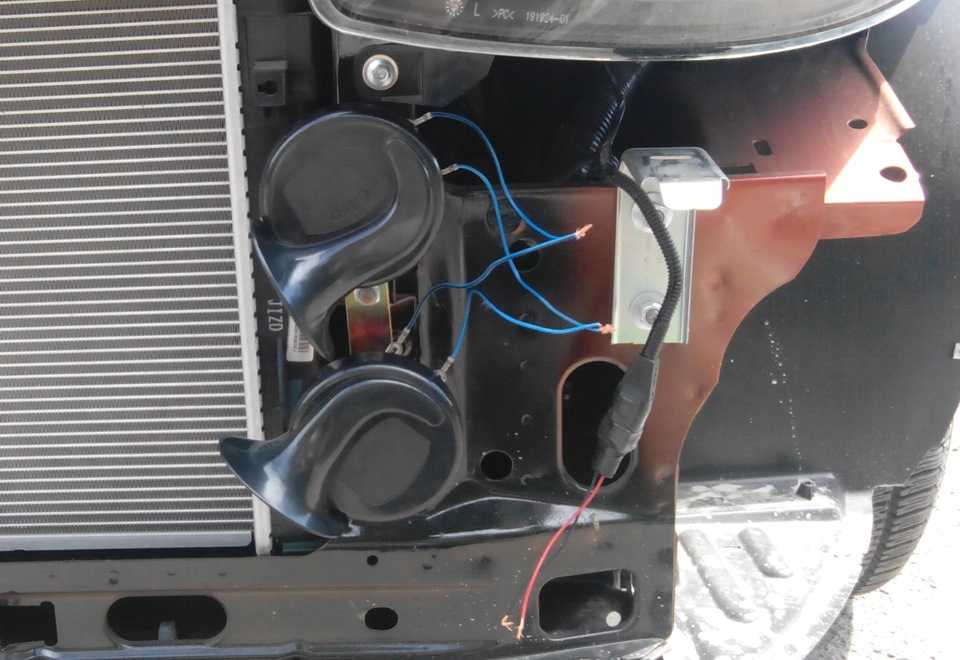

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Возможные неисправности: признаки и причины

По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:

Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.

Что касается причин, из-за которых устройство может выйти из строя, то их множество:

Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.
Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору. При прямом подключении работоспособный клаксон сработает.
В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
Бывает и такое, что изнашивается контактное кольцо прямо на руле.
Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения. Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
Перегорела обмотка гудка.
Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).

Схема звукового сигнала и его ремонт

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная. При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

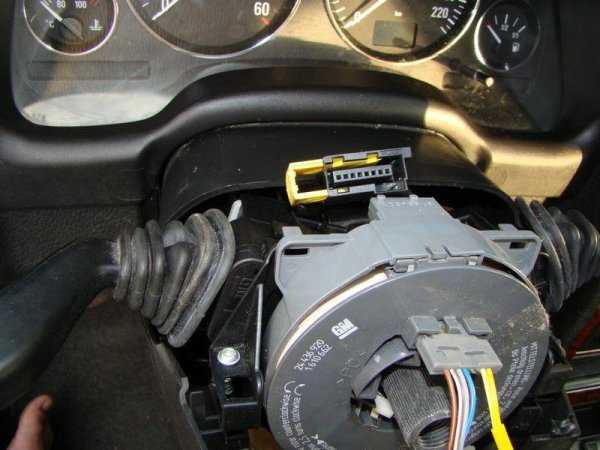

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

сокращается длина проводов и потери тока в них.
с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо. В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе»

Особое внимание обратите на зачистку клемм красного, «плюсового» провода

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности. Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

сгорел предохранитель (замена)
окислились контакты, или перегорело реле (нужна замена).
при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

В заключение дадим совет. Когда работает вентилятор охлаждения радиатора (у ВАЗ 2107 это заметно и на слух, и по приборам) то сигналом пользоваться нежелательно! Схема у ВАЗ 2107 предусматривает наличие общего предохранителя, который на такую нагрузку не рассчитан. Поэтому лучше ставить предохранитель на 25 А.

Функции звукового сигнала

Сигнал предусмотрен для предварения опасности ДТП, а также с целью предупредить пешеходов о вероятной опасности. Сигнал поступает посредством нажима на кнопку, установленную на руле. ПДД ограничивают использование сигнала 2 ситуациями. В первой идет информирование водителя опережаемого авто перед маневром. Обстановка, подпадающая под 2-й пункт ПДД, более обширна. Здесь вероятны следующие моменты:

По переходу в гололедицу движется человек, а обледенелое покрытие не дает возможность водителю внезапно затормозить. Безусловно, пешеходу удастся среагировать, услышав звуковой сигнал.
Водитель, который выехал на соседнюю полосу, мог не заметить вас в зеркале бокового вида и стал перестраиваться

Просигнализировав, вам удастся обратить на себя внимание.
На проезжей части может оказаться животное. При помощи клаксона получится согнать его с пути.
В ходе выезда с второстепенной дороги ваше авто может не заметить другой водитель, направляющийся на главную

В таком случае звуковой сигнал поможет остановить его машину.
По центру дороги, а не с краю едет велосипедист. Сигнал его вынудит пропустить движущийся автомобиль.

И подобных ситуаций немало. Оправданное и своевременное применение звукового сигнала убережет участников дорожного движения и поможет уйти от возможной опасности.

Холодная сварка

Такой способ устранения течи используется при большой течи и значительной трещине. Для ремонта применяют термостойкий клей-герметик. В его состав входи металлический порошок. В быту такое средство получило название холодной сваркой. Эти составляющие могут продаваться как готовыми к использованию, так и отдельными компонентами, которые сначала тщательно перемешивают, до получения однородной массы.

Неисправную деталь требуется обезжирить и слегка почистить шлифшкуркой, чтобы придать соответствующую шероховатость поверхности. Далее следует нанести металлогерметик. Состав схватывается через 3 минуты, а для окончательного затвердевания необходимо до нескольких суток.

Большое преимущество холодной сварки – температурный коэффициент расширения аналогичен металлу, поэтому заплатка, установленная на потекший радиатор, может находиться так несколько лет.

ДЛЯ ЧЕГО ОН НУЖЕН В МАШИНЕ

Мотор автомобиля работает за счет процесса горения топлива в цилиндрах. В результате этого все детали сильно нагреваются (температура зависит от вида горючего). Когда температура металлических элементов повышается, они расширяются. Если их не остудить, это приведет к заклиниванию подвижных деталей.

Чтобы стабилизировать температуру, все двигатели внутреннего сгорания в своей конструкции имеют охлаждающую рубашку, по которой с помощью помпы циркулирует жидкость. Нагретый тосол по магистрали поступает в радиатор автомобиля. В нем жидкость охлаждается, а затем поступает обратно в двигатель. Этот процесс позволяет поддерживать рабочую температуру ДВС.

Если бы в конструкции системы охлаждения не было0 0,

радиатора, жидкость в ней быстро закипела бы. В машине эта деталь устанавливается в передней части подкапотного пространства. Это необходимо, чтобы на его плоскость поступало больше холодного воздуха.

Эффективность теплообменников зависит от таких факторов:

количество трубок – чем их больше, тем лучше охладится антифриз;
сечение трубок – овальная форма увеличивает площадь соприкосновения с воздухом, что увеличивает теплоотдачу;
принудительный обдув – особенно полезен в городском режиме езды;
чистота – чем больше мусора будет между ребрами теплообменника, тем труднее будет свежему воздуху попасть на горячие трубки.

История создания

С изобретение двигателей внутреннего сгорания, начали думать как этот двигатель охлаждать. Первым автомобилем, на котором установили радиатор охлаждения является авто Benz Velo. Бенз Вело начали продавать в 1886 году. Далее, Вильгельм Майбах начал усовершенствовать охлаждающее устройство и придумал конструкцию с сотами. Такой радиатор со сотами установили на машину Mercedes 35HP. Со времен первой модели Мерседеса 35НР с охлаждающим радиатором, конструкция радиаторов сильно не менялась, кроме геометрии и некоторых доработок.

За счет эффекта термосифона жидкость охлаждения попадала в радиатор. В термосифоне происходит следующие физические явления: если вода нагревается, значит плотность ее уменьшается. Вода с уменьшенной плотностью поднимается вверх. Нагретая жидкость, которая поднималась вверх, оказывалась в устройстве проходя через верхний патрубок.

А в самом радиаторе температура жидкости уменьшалась, а плотность увеличивалась. Прохладная утяжеленная жидкость опускалась вниз и через патрубок заходила в рубашку охлаждения ДВС.

Основной минус радиатора с термосифоном в том, что такое устройство плохо начало справляться с охлаждением моторов повышенной мощности. Далее, конструкторы изобрели помпу для поддержания циркуляции в двигателях любых мощностей.
