Особенности обслуживания аппаратов ДААЗ-21073

Всевозможные нарушения в работе устройства напрямую зависят от качества и периодичности сервиса. Несмотря на конструкционные различия «вазовского» ДААЗ-21073 с *карбюратором ДААЗ-4178 на УАЗ*, их обслуживание мало чем отличается. В число технически необходимых работ входят:

наружная очистка;
мойка сетчатого фильтра поплавковой камеры;
очистка поплавковой камеры;
очистка жиклеров;
наладка поплавкового устройства;
корректировка пускового устройства;
стабилизация системы ХХ.

Мойка наружных и внутренних частей карбюраторного узла осуществляется при помощи керосина, уайт-спирита или препаратов в аэрозольных баллонах. Аэрозольный состав впрыскивается в камеры и жиклеры при работающем моторе. Очищенный аппарат обдувается сжатым воздухом.

Как снять карбюратор с «Нивы»

Для выполнения работы потребуется простой набор инструмента. Обычно все эти вспомогательные приспособления имеются у каждого автолюбителя:

головка на 8;
головка на 10;
удлинитель;
комбинированный ключ на 13;
плоская отвёртка.

Механизм расположен максимально удобно для проведения любых работ

Приступая к снятию карбюратора с «Нивы», необходимо убедиться в том, что мотор уже остыл, иначе можно обжечься о перегретые металлические части. Порядок снятия проходит следующим образом:

Снять коробку с воздушным фильтром. Она будет мешать доступу к мотору, поэтому рекомендуется сразу же открутить отвёрткой три гайки крепежа коробки.
Далее потребуется головкой на 8 отсоединить четыре болта, которые крепят коробку воздушного фильтра к поверхности карбюратора.
После этого коробка убирается в сторону, а от карбюратора отсоединяются все идущие к нему шланги и магистрали
Отсоединяется тросик подсоса (зажим откручивается отвёрткой).
Тонким лезвием отвёртки необходимо поддеть тягу управления заслонкой дросселя, чтобы выцепить её из защёлки.
Следующий шаг — это демонтаж самого карбюратора. Откручиваются четыре гайки, которые крепят его к коллектору. После чего сам узел вытаскивается со шпилек.

Карбюратор рекомендуется ставить на ровную чистую поверхность.

Процедура очистки от нагара и грязи

Снятие карбюратора подразумевает проведение очистки его составляющих или замену в случае сильного износа трущихся элементов. Однако чаще всего его снимают для того, чтобы промыть и прочистить его изнутри и снаружи от нагара и налипшей грязи:

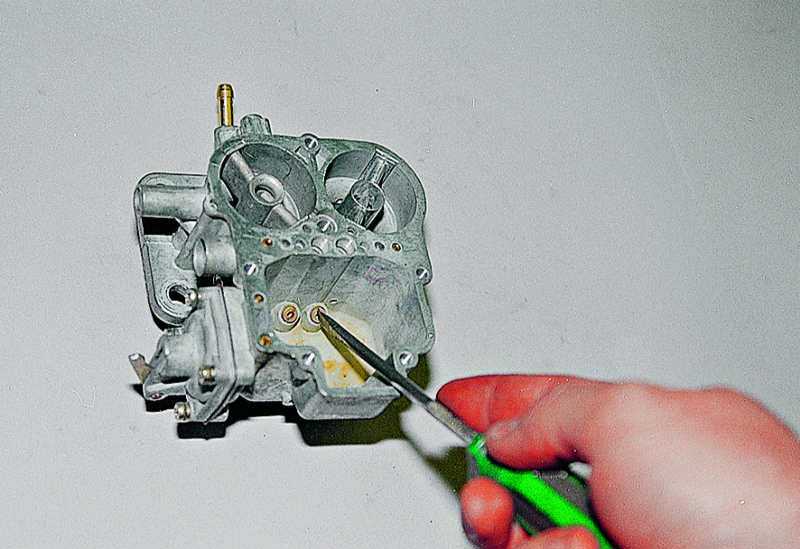

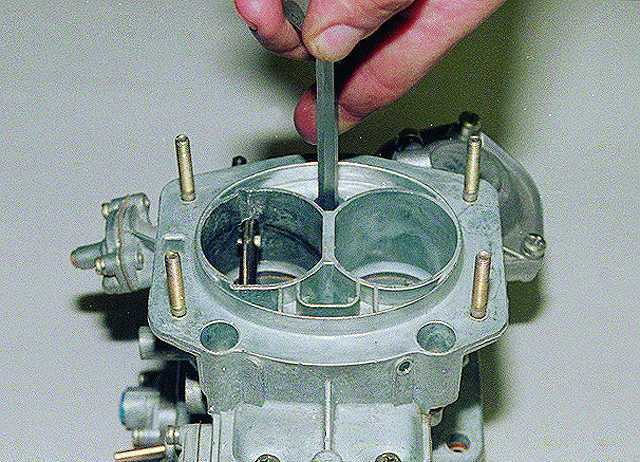

жиклёры требуют особого подхода в обслуживании, так как обладают хрупким строением. Для того чтобы их прочистить, рекомендуется использовать зубочистки или тонкую медную проволоку. Какие-либо химические очистители использовать нельзя, так как жидкость может остаться в отверстиях жиклёров, а потом попасть в карбюратор. После чистки вручную разрешается продувка жиклёра баллончиком со сжатым воздухом;
поплавковая камера чистится от нагара специальным очистителем. Также допускается использование растворителей серии 645–652. Моющую жидкость необходимо залить в камеру, несколько раз в течение двух часов перемешать и слить. После чего внутренняя полость поплавковой камеры должна быть тщательно высушена мягкой тканью без ворса;

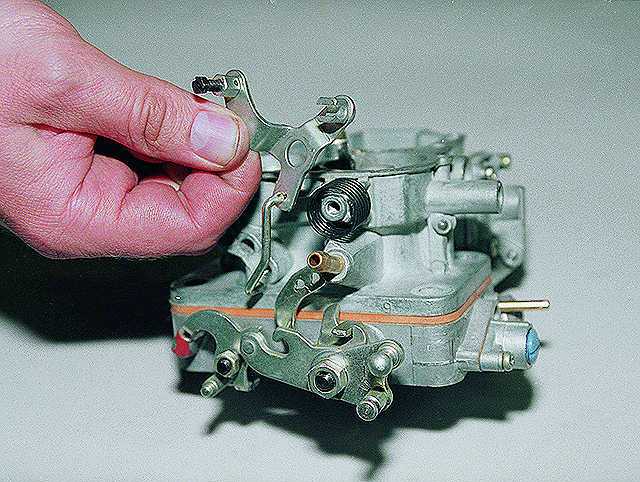

все элементы дроссельной заслонки чистятся от нагара стандартным очистителем или керосином. Заслонку вместе с другими металлическими частями карбюратора можно поместить в ёмкость с керосином и подержать там в течение двух часов. После того как скопления гари и грязи растворятся, заслонку рекомендуется продуть и насухо вытереть.

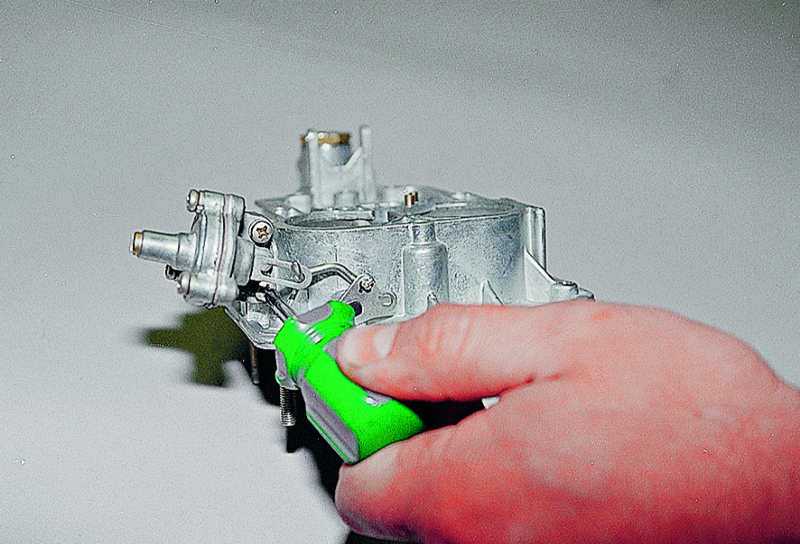

Фотогалерея: жиклёры, поплавковая камера и дроссельная заслонка

Процедура замены прокладки

Карбюраторный механизм соприкасается со впускным коллектором. Отсутствие вибрации, лишнего шума, а также быстрого износа элементов обеспечивает прокладка, которая находится между этим механизмом и коллектором.

Прокладка имеет специфическую форму, благодаря которой карбюратор и коллектор успешно «уживаются» друг с другом. Замена прокладки необходима в том случае, если во время движения чувствуется дополнительная вибрация и посторонние шумы. К тому же обычно при снятии карбюратора для промывки прокладка также меняется, чтобы не пришлось потом снимать всё устройство только для её замены.

Процедура замены достаточно проста: она включает в себя все те этапы, которые были описаны выше (см. п. Как снять карбюратор с «Нивы»). Однако сразу же после снятия и удаления старой прокладки на шпильки надевается новое изделие. Далее потребуется установка карбюратора в обратной последовательности.

Первая прокладка — новая, вторая — спустя год использования, третья — с максимально допустимой степенью износа

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса. Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор

Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Неисправности прибора и их проявления

От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:

Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.

Неисправности электрооборудования автомобиля лада 2107, проверка приборов ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Проверка работоспособности блока управления 25.3761

Схема системы управления пневмоклапаном карбюратора: 1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления

Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя ваз 2107 более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1. Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля ваз 2104, ваз 2105, ваз 2107 к блоку управления (см. вид «Б» на разъем блока управления ваз 2105).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

— отсоедините провода от микровыключателя, установленного на карбюраторе лада классика;

Схема проверки блока управления пневмоклапаном: 1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля

— подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В; — после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении. Проверка блока управления электромагнитным клапаном Если двигатель имеет карбюратор 21053-1107010, то вместо блока управления 25.3761 пневмоклапаном устанавливается блок управления типа 501.3761 электромагнитным клапаном карбюратора. Блок управления 501.3761 должен отключать клапан при частоте вращения коленчатого вала выше 1900 мин-1, и включать при 1700 мин-1. Адреса выводных клемм блока управления указаны в таблице 8–9.

Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:

— отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой; — подключите к блоку управления вольтметр с помощью переходного разъема; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В; — после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В; — установите частоту вращения коленчатого вала ваз 2105 в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Габариты, вес, грузоподъемность

Транспортное средство имеет такие характеристики, как длина, ширина, высота. Данные показатели помогают водителю оценить, какое пространство занимает авто на дороге. Длина – это расстояние между максимально выступающими деталями впереди и сзади. Ширина определяется по границам боковых зеркал. Высота измеряется от поверхности, на которой находится автомобиль, до самой верхней точки на крыше транспортного средства.

Все эти данные не трудно найти в руководстве по эксплуатации ТС. Габариты Нива 2131:

длина – 4240 мм;
ширина – 1814 мм;
высота – 1640 мм.

Габаритные размеры

Для Нивы 2131 внешний минимальный радиус поворота по оси следа переднего колеса – 6,45 м. Не менее важными показателями считаются вес (снаряженная масса) и грузоподъемность. Первое – это совокупная масса набора стандартного оборудования, всех необходимых расходных материалов (в том числе моторного масла, топлива и т. п.), а также вес водителя. Багаж и пассажиры не учитываются. 5-дверная Лада Нива 4х4 весит 1370 кг.

Электромагнитный клапан

Карбюратор двигателя, работающего на холостых оборотах, прекращает подачу горючей смеси в камеры сгорания, но для работы необходима подача, пускай, и малого количества топлива и кислорода для горения. Воздух, попадая в клапан холостого хода карбюратора, смешивается с топливом, проходит в камеры сгорания. Эта система предусматривает подачу бензина беспрерывно, но питание для разных оборотов требует различного уровня топлива. При работе двигателя может происходить заливание свечей бензином, влияет на это — движении с горы или торможение двигателем. Для устранения таких ситуаций и экономии топлива предусмотрена система электромагнитного клапана карбюратора.

Как работает клапан

Схема экономайзера карбюратора снабжена входящей и выходящей цепью. При этом в схеме входящей цепи предусмотрена установка концевого выключателя и провода, идущего на коммутатор. Концевик на дроссельной заслонке передает информацию о степени нажатия педали газа. Замыкание на массу происходит при отжатой педали газа. При нажатии не нее, происходит отключение контакта.

Провод, идущий от концевика и соединяющий экономайзер, передает информацию о количестве импульсов на катушку зажигания. Это позволяет системе узнать количество оборотов на данную минуту. При этом в выходящей цепи холостого хода карбюратор оснащен электромагнитным клапаном. С помощью экономайзера есть возможность произвести включение и выключение устройства.

При наборе оборотов устройство перекрывает подачу бензина, закрывая топливный жиклер холостого хода. Этим достигается экономия топлива. На невыжатой педали газа и при оборотах меньше 2000 на тахометре концевик, замыкаясь на провод массы, производит открытие электромагнита холостого хода. Двигатель начинает набирать обороты, происходит размыкание цепи, но закрытие происходит только при оборотах свыше 2000.

И в тоже время, открытие устройства не произойдет, пока двигатель не станет работать с числом вращения менее 1800 об/мин. При движении машины накатом на передаче система не включится — и в случае понижения количества оборотов, и в случае повышения их. Экономайзер среагирует только за положением заслонки.

Преимущества применения

Электромагнитное устройство, выполняя свою работу, позволяет добиться следующих положительных результатов.

Регулируя подачу бензина на работающем двигателе, с помощью электромагнитного клапана холостого хода карбюратор понижает расход смеси, закрывает главный топливный жиклер. Перекрывая подачу, через каналы устройства воздуха и смеси производится дозировка, необходимая для бесперебойной работы мотора. Двигатель, работая в таком оптимальном режиме, без сильных перегрузок не изнашивается, увеличивается срок капитального ремонта агрегата. Оптимальный цикл работы двигателя понижает уровень выброса угарного газа в атмосферу.

Типы электромагнитных клапанов

В первую очередь электромагнитные клапаны делятся на две группы по типу рабочей среды:

— Воздух — пневматические клапаны; — Жидкости — клапаны для топливной системы и различных по назначению гидравлических систем.

По количеству потоков рабочей среды и особенностям работы клапаны делятся на два типа:

— Двухходовые — имеют только два патрубка. — Трехходовые — имеют три патрубка.

В двухходовых клапанах предусмотрено два патрубка — впускной и выпускной, между ними рабочая среда протекает только в одном направлении. Между патрубками находится клапан, который может открывать или перекрывать поток рабочей среды, обеспечивая ее подачу к агрегатам.

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля. В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Важно знать, что процедура выполняется на полностью холодном двигателе. Примерная температура не должна превышать +25 градусов Цельсия

Для работы понадобятся рожковые ключи №17 и №13, щуп диаметром 0,15 мм. Щупы выбирать следует новые или не износившиеся. Иначе зазоры будут по факту меньше, чем нужно. Последовательность настройки:

Выкрутить свечи зажигания и отключить аккумулятор.
Снять с двигателя клапанную крышку.
Выставить распределительный и коленвал по меткам в мертвую точку 4-го цилиндра. (Вращать следует ключом за храповик или руками).
Выставить распредвал так, чтобы метка звездочки совпала с выступом на корпусе.
Далее регулируют 6 и 8 клапан (счет – слева направо). Щуп 0,15 мм следует вставить между рокером и кулачком распредвала. Он должен входит с небольшим усилием.
При несоответствии зазора ослабляют контргайку и ключом №13 регулируют зазор (при фиксации контргайки выставленное расстояние может уменьшиться, поэтому щупом контролируют его повторно).
Далее прокрутить коленвал на 180 градусов и отрегулировать зазоры в клапанах 1 и 3. Принцип настройки тот же.
Проворот коленвала на 540 градусов и регулировка 2 и 5 клапанов.

Для удобства контроля проворота коленвала на нем рекомендуют ставить метку. Также можно обороты отмечать по бегунку трамблера. В этом случае каждая пара клапанов регулируется через каждый поворот на 90 градусов. В современных автосервисах используют вместо щупа специальный индикатор.

Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс

Необходимые инструменты и приспособления

— Крестовая среднеразмерная отвертка

— Шлицевая среднеразмерная отвертка

— Сверло диаметром 1 мм

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя автомобиля

Порядок проверки уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

Для нормальной работы карбюратора 21073 необходимо определенное положение элементов его поплавковой камеры. Поэтому проверяем два параметра: первое — сам уровень топлива в поплавковой камере и второе – положение поплавков.

Проведем работу по проверке и регулировке уровня топлива в поплавковой камере на примере только что снятого с двигателя 1,7 л автомобиля «Нива» 21213 карбюратора Солекс 21073-1107010 работа которого стала вызывать небольшие провалы при нажатии на педаль «газа». Карбюратор ни когда не подвергался самостоятельной регулировке, поэтому все размеры оригинальные (заводские).

— Запускаем двигатель автомобиля и даем ему поработать 3-5 минут

При этом поплавковая камера автоматически заполнится топливом до проверяемого рабочего уровня.

— Снимаем верхнюю часть (крышку) карбюратора

Отворачиваем пять винтов крепления крышки при помощи крестообразной отвертки.

— Замеряем расстояние от края поплавковой камеры до зеркала топлива (измеряем уровень топлива)

Используем линейку. Расстояние от края поплавковой камеры до «зеркала» топлива, в случае если уровень топлива нормальный, должно составлять 25-26 мм. См. фото выше.

Если уровень топлива соответствует норме дальнейшие измерения можно не проводить. Но на всякий случай проверим положение поплавков, вдруг один из них задевает за стенки поплавковой камеры.

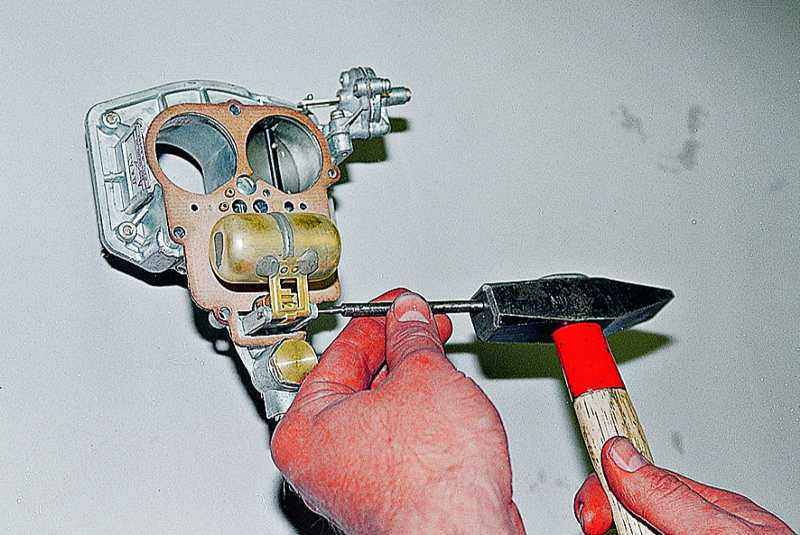

— Замеряем расстояние между выступами на нижней поверхности поплавков и картонной прокладкой крышки

Для этого переворачиваем крышку карбюратора поплавками вверх и ставим ее на горизонтальную поверхность. Просовываем сверло диаметром 2 мм между выступом на нижней части поплавка и картонной прокладкой (она должна быть плотно прижата к крышке). Сверло должно входить с легким защемлением. Проводим проверку для второго поплавка. При уровне топлива 25-26 мм расстояние между поплавками и прокладкой должно составлять 2 мм. Это взаимозависимые величины. Если расстояние больше или меньше, то при помощи шлицевой отвертки и пассатижей немного подгибаем верхний язычок на рычагах поплавков. Проводим проверку еще раз.

На нашем тестируемом карбюраторе 21073 Солекс сверло 2 мм свободно прошло между прокладкой и краем поплавка. Если чуть ужать картонную прокладку, то с небольшим защемлением входит сверло диаметром 2,5 мм (еще раз повторюсь, что регулировка карбюратора не разу не проводилась и все его настройки и размеры «заводские»).

— Проверяем положение поплавков относительно стенок поплавковой камеры

Смотрим сверху на горизонтально установленную крышку карбюратора. Поплавки должны располагаться параллельно линиям оттиска на картонной прокладке крышки. Если нет, подгибаем рычаги поплавков.

Ставим крышку вертикально. Смотрим на линию подштамповки на боковой части поплавка. Она должна быть параллельна плоскости крышки. Аналогично проверяем второй поплавок. При этом язычок на рычагах должен слегка утапливать шарик иглы запорного клапана. Если параллельности нет, подгибаем рычаги поплавков и (или) язычок.

— Регулируем полный ход поплавков

Ставим крышку горизонтально. Линейкой измеряем расстояние от нижних углов каждого из поплавков до плоскости картонной прокладки крышки. Запоминаем цифру.

Поднимаем поплавки вверх, имитируя их опускание на дно поплавковой камере при падении в ней уровня топлива. Измеряем линейкой расстояние от нижних углов поплавков до картонной прокладки. Оно должно составлять: первая запомненная цифра плюс 15 мм. Например, 3 мм плюс 15 мм равно 18 мм. Если расстояние не соответствует требуемому, то добиваемся его соответствия подгиная задний язычок на рычагах поплавков и проводя проверку заново.

Все, проверка и регулировка уровня в поплавковой камере карбюратора 21073-1107010 Солекс полностью проведена пора его устанавливать на двигатель и проверять исчез ли «провал» в работе двигателя при нажатии на педаль «газа».

Примечания и дополнения

— Если уровень топлива в поплавковой камере карбюратора выставлен верно, а проблемы в работе двигателя все равно имеются, необходимо проверить герметичность запорного клапана поплавковой камеры и наличие «подсоса» постороннего воздуха в карбюратор.
