Карбюратор к151 газель: способы устранения неисправностей и ремонт своими руками + видео

Регулировка ХХ на Пекар

Регулировка холостого хода на питерском карбюраторе К-151 имеет основополагающее значение. Это особый режим работы двигателя, который требует устойчивой работы

Именно это и достигается правильной настройкой ХХ, что также способствует минимизации количества углекислоты в выхлопе автомобиля, что важно с точки зрения современных экологичных требований

Со временем в результате засорения сетки фильтра количество сжигаемого в режиме ХХ горючего увеличивается сверх нормы, и в этом случае исправить ситуацию можно соответствующей регулировкой.

Такая операция не относится к числу особо сложных:

для начала необходимо прогреть СА до рабочей температуры;
затем необходимо отыскать винт качества ТВС, расположенный на хвостовике вращения, и снять с него ограничитель. Отметим, что функция ограничения вращения присутствует не на всех модификациях Пекар. Если на вашем автомобиле её нет – просто приступайте к следующему шагу;
производим регулировку винта качества, для чего ищем положение винта, при котором силовой агрегат будет выдавать максимальное количество оборотов при работе на ХХ. Определять этот момент следует на слух (более точные способы требуют использования специального оборудования);
теперь переходим к расположенному рядом винту количества, с помощью регулировки которого следует увеличить скорость вращения коленвала на 100-120 об/мин. После этого нужно полностью закрутить винт качества, что приведёт к падению оборотов на ту же величину (в пределах 100-120 об/мин).

Если при обратном закручивании винта качества не произошёл сброс оборотов в результате небольшого обеднения смеси., то это свидетельствует о наличии неисправностей карбюратора.

Замена игольчатого клапана в поплавковой камере

Если двигатель потребляет много топлива, одной из причин этого явления может быть неисправный игольчатый клапан в поплавковой камере – он не герметичен, и в камеру поступает слишком много бензина. В некоторых случаях клапан совсем перестает удерживать топливо, тогда бензином полностью заливается карбюратор, и автомобиль не заводится. Игольчатый клапан меняем очень просто:

снимаем верхнюю крышку карбюратора;
отворачиваем винт, который держит ось поплавка;
демонтируем ось, убираем поплавок в сторону вместе с самой иглой;
Ключом-трубкой на 10 откручиваем седло клапана, затем ставим на место новые детали, собираем карбюратор.

Итак, поездив на разных топливах, 80-ый, 92-ой, 96-ой, пробовал менять, настраивать УОЗ,переключал коммутаторы, менял свечи, ВВ провода, катушки, трамблеры…

Вообщем остается смотреть карбюратор… Динамика авто не нравится мне…А может просто я не ездил на УАЗ-ах, и кажется что плохо едет…Но в карбюратор надо залезть.

По советам на УАЗ-буке, а именно хорошему товарищу MetalVoice,переворачиваем носик эконостата на 180 градусов…

Прокатился, разницы особо не заметил…

Ладно, нейтральный результат — тоже результат…

Еще нужно проверить уровень топлива в ПК…

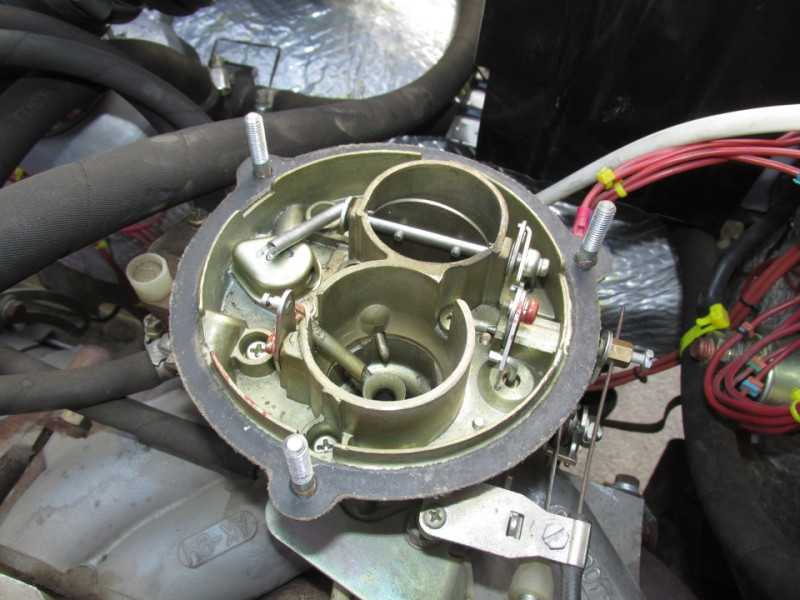

Вскрываем еще не тронутый карбюратор, под пломбой:

Снимаем верхнюю крышку:

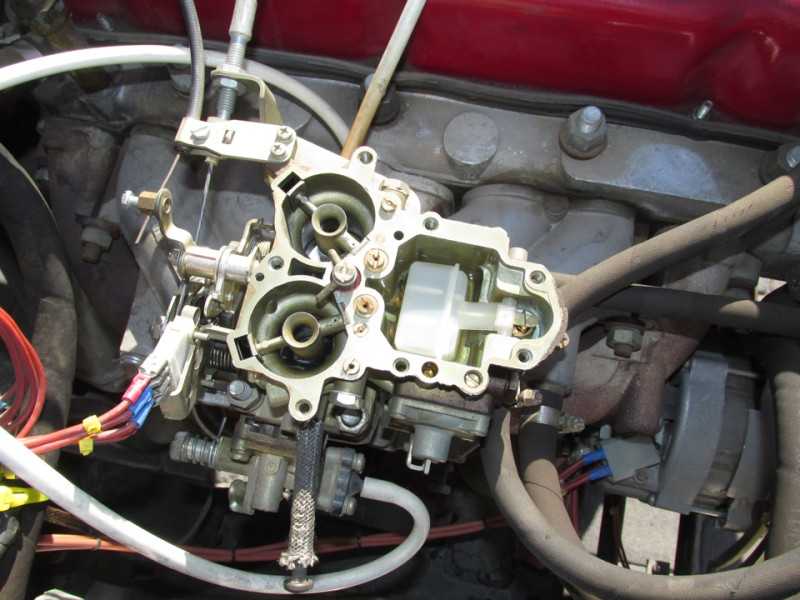

Заводим ДВС, и смотрим уровень в ПК:

Видео открытого карба на ХХ:

https://youtube.com/watch?v=sODCsNZik4M

Уровень получается примерно 21 мм… Вроде норма…

Нашел в сети таблицу жиклеров карбюраторов К151:

И так-же нашел схему их установки:

Цена вопроса: $0 Пробег: 672 км

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
поплавковый механизм;
топливодозирующие системы;
главные дозирующие системы
первой и второй камер;
система холостого хода;
переходная система второй камеры;
эконостат;
ускорительный насос;
пусковое устройство
клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
система вентиляции картера;
система вентиляции поплавковой камеры;
механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Тарировочные данные карбюратора К-151Д
Параметры	Первая камера	Вторая камера
Жиклер топливный главный*	225±3,0	340±4,5
Жиклер воздушный главный*	330±4,5	330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*:	жиклер топливный	95±1,5	–
жиклер воздушный	85±1,5	–
Жиклер воздушный системы холостого хода	425±6	–
Жиклер эмульсионный системы холостого хода*	280±3,5	–
Жиклер топливный переходной системы*	–	150±2,0
Жиклер воздушный переходной системы*	–	270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм	–	2+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1+0,06	–
Диаметр седла топливного клапана, мм	2,2+0,06	–
Диаметр диффузоров, мм:	малых	10,5+0,1	10,5+0,1
больших	23+0,045	26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3	10±2
Уровень топлива от верхней кромки корпуса, мм	21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.

Разборка карбюратора К-151, К-151Д

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце.

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора.

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус.

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора.

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.

Снять диафрагму 1 с крышки карбюратора.

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки.

Отвернуть два винта 2 крепления и снять крышку 3 канала вентиляции поплавковой камеры.

Отвернуть винт 4 крепления и снять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства

Снять аккуратно с нижнего фланца корпуса теплоизоляционную прокладку.

Отвернуть два винта 1 крепления и снять микровыключатель 2 системы ЭПХХ.

Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.

Вывернуть седло 2 из корпуса карбюратора.

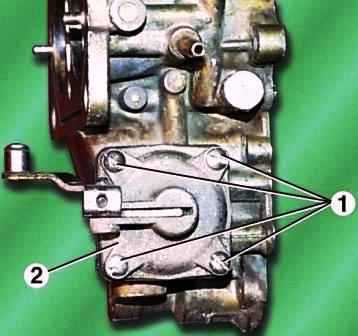

Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.

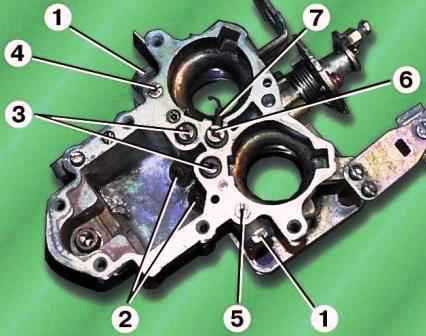

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой с корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта крепления клапана ЭПХХ и снять клапан в сборе.

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали.

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.

Сборка карбюратора

Сборку узлов карбюратора и самого карбюратора в целом производят в последовательности, обратной разборке, с учетом следующего:

Необходимо проверить привалочные поверхности корпуса дроссельных заслонок на отсутствие забоин и трещин.

Проверить легкость проворачивания заслонок в корпусе и четкость их возврата в исходное положение после снятия усилия.

Проверить привалочные поверхности корпуса карбюратора на предмет отсутствия забоин и коробления в зоне отверстий для крепежных винтов.

Все картонные, паронитовые и резиновые прокладки необходимо заменить новыми.

Винты, соединяющие корпусные детали карбюратора, следует затягивать плотно, но без приложения чрезмерных усилий, могущих привести к деформации деталей, изготовленных из мягких сплавов.

Гайки крепления карбюратора к впускной трубе двигателя следует затягивать без чрезмерных усилий и только на холодном двигателе.

После сборки и установки карбюратор необходимо отрегулировать.

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Устройство карбюратора К 151

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

Поплавковая камера;
Дроссельная заслонка;
Жиклеры;
Диафрагма;
Металлический корпус с крышкой;
Регулировочные винты.

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

Схема карбюратора К 151

Пояснение к схеме:

крышка;
клапан разбалансированности поплавковой камеры;
поплавок;
воздушный жиклер переходной системы;
эмульсионный жиклер переходной системы;
винт крепления распылителя эконостата вторичной секции;
воздушный жиклер главной дозирующей системы вторичной секции;
распылитель эконостата;
эмульсионная трубка главной дозирующей системы вторичной секции;
выпускной шариковый клапан ускорительного насоса;
распылитель ускорительного насоса;
воздушная заслонка;
малый диффузор первичной секции;
воздушный жиклер главной дозирующей системы первичной секции;
эмульсионная трубка главной дозирующей системы первичной секции;
блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
эмульсионный жиклер системы холостого хода;
воздушный жиклер холостого хода;
регулировочный винт перепуска топлива системы ускорительного насоса;
вытеснитель;
корпус поплавковой камеры;
перепускной жиклер ускорительного насоса;
выпускной шариковый клапан ускорительного насоса;
пружина;
диафрагма ускорительного насоса;
крышка ускорительного насоса;
рычаг привода ускорительного насоса;
главный топливный жиклер первичной секции;
трубка;
диафрагмы экономайзера принудительного холостого хода;
клапан экономайзера;
ограничительный колпачок;
винт регулировочный состава смеси;
отверстие в корпусе ЭПХХ;
корпус экономайзера принудительного холостого хода;
отверстие выходное системы холостого хода;
винт эксплуатационной регулировки холостого хода;
прокладки;
отверстия переходные системы холостого хода;
дроссельная заслонка первичной секции;
кулачок привода рычага ускорительного насоса;
ролик рычага ускорительного насоса;
обводной канал системы холостого хода;
дроссельная заслонка вторичной секции;
прокладки;
корпус смесительных камер;
трубка подвода разрежения к электромагнитному клапану;
трубка к вакуум-корректору;
главный топливный жиклер вторичной секции;
штуцер вентиляции картерных газов;
электронный блок управления;
микровыключатель;
фильтр;
электромагнитный клапан;
штуцер;
топливный фильтр;
топливо подающая труба;
пробка;
язычок регулировки хода топливного клапана;
топливный клапан;
язычок регулировки уровня топлива в поплавковой камере;
электропривод клапана разбалансировки поплавковой камеры.

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

Запорный механизм, расположенный в верхней крышке поплавковой камеры;
Дозирующая система, состоящая из воздушных и топливных жиклеров;
Регулировочные винты и клапан экономайзера системы ХХ;
Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
На больших оборотах ТВС обогащает эконостат;
Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Подключение шлангов к карбюратору

К карбюратору К-151 подсоединяется несколько шлангов двух диаметров – если их перепутать местами, двигатель не будет работать должным образом. Шланги подключаем в следующем порядке:

основной топливный патрубок – к штуцеру, который находится под поплавковой камерой ближе к двигателю (на рисунке он зажат в руке);
«обратку» – к нижнему отводу (он направлен с противоположную сторону от движка, и находится ниже основного штуцера);
два тонких шланга идут от электромагнитного клапана, один из них – на клапан экономайзера ХХ;

второй – на нижний штуцер с другой стороны корпуса дроссельных заслонок (внизу на картинке под номером 2)
вывод под номером 3 – со шлангом вакуумного опережителя зажигания на трамблере;

штуцер на карбюраторе под номером 5 (картинка ниже) – со шлангом принудительной вентиляции картера, который на многих моторах располагается на клапанной крышке сверху;
отвод 1 (рисунок ниже) – на термовакуумный выключатель, который не устанавливается на движках без системы рецеркуляции ОГ. При отсутствии датчика вывод №1 часто заглушают, но делать это вовсе не обязательно – через штуцер подсос воздуха не идет;

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

легковые автомобили «Волга» и ИЖ;
внедорожники УАЗ;
лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;

второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Познакомился с карбюратором Пекар К151 я после покупки автомобиля Волга(Газ 2410). Ну что могу сказать? Карбюратор выпускает АО «Пекар» (Петербургские карбюраторы) и предназначен для установки на автомобили «Волга», «Газель» (модификация К-151). Волга я вам скажу конечно престижная машина отечественного производства, но не экономичная, насчёт горючего… И в этом не последнюю роль играет карбюратор. Конечно К151 более экономичней, чем К-126, который выпускался ранее, прибавилась мощность, но есть конечно и недостатки, они по моему присутствуют во всех отечественных изделиях. Жиклёрам свойственно засоряться, и поэтому приходится чистить их (не реже одного раза за два месяца). А так для отечественного авто, вполне нормальный карбюратор.

Mihail74

http://otzovik.com/review_728025.phpl

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Как разобрать К-151

Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:

Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.
Вынимаются оба диффузора.
Затем снимаются ось с поплавком. Для этого надо вывернуть специальный винт сбоку, который держит элементы.
Вытащить игольчатый клапан с резиновым колечком.
Разобрать жиклёры.
Выкрутить болты ускорительного насоса.
Вытащить корпус дроссельных заслонок.

Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

Подсоединение шлангов к карбюратору к 151

К нему необходимо подключить несколько шлангов 2 разных диаметров. Но если их не правильного подсоединения движок авто начнёт свою работу не так как должен.

Резиновые трубки подсоединяются в такой последовательности:

Центральный топливный под трубок к штуцеру. Он находится под поплавковой камерой около движка;
Обратку к нижнему отводу. Пониже центрального штуцера. И направлен в противоположную сторону от двигательной системы;
От электромагнитного клапана проходят 2 шланга (тонкие), 1-н на клапан экономайзер ХХ, а 2-й на нижний штуцер в стороне дроссельной заслонки;
Со шлангом вакуумного зажигания на трамблере;
Штуцер на карбюраторе – со шлангом принудительного проветривания картера. Он есть на большинстве двигателей сверху клапанной крышки;
Отвод на термовакуумный переключатель, который не устанавливается на движок без системы рециркуляции О Г. Отсутствие датчика вывод часто заглушают, но это вовсе не обязательно – не идет подсос воздуха через штуцер.

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

верхнюю крышку (держится на семи винтах)
чтобы ее полностью демонтировать, также необходимо отсоединить телескопическую тягу подсоса;
затем удаляем верхнюю прокладку, она в любом случае идет под замену, открутив боковой винт-заглушку, вынимаем ось, достаем поплавок из камеры;
поплавок должен быть без внешних повреждений и без бензина внутри (чтобы это определить, его нужно потрясти);
извлекаем иглу запорного механизма, она вынимается здесь свободно;
дальше выкручиваем жиклеры ГДС (главной дозирующей системы), топливные находятся внизу, внутри камеры, воздушные – наверху;
каждый жиклер имеет свою маркировку, и при их замене нужно устанавливать строго по своим местам те детали, которые соответствуют параметрам;
дальше снимаем распылитель насоса-ускорителя, диффузоры первичной/ вторичной камеры (поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки);
откручиваем четыре винта корпуса диафрагмы ускорительного насоса, если диафрагма даже не порвана, но потеряла эластичность, ее лучше заменить сразу;
переворачиваем корпус, выкручиваем два винта крепления нижней части с дроссельной заслонками, винтики находятся практически посередине;
между корпусами расположены две тонких и одна толстая прокладки, их тоже желательно сразу поменять;
осталось открутить три винтика крепления корпуса экономайзера принудительного холостого хода (ЭПХХ), и на этом основную разборку можно считать законченной.

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.
