Замена гидротолкателей в механизме привода клапанов двигателей змз-405, змз-406

Змз-405

Описание особенностей ЗМЗ 405

Четырёхтактный, инжекторный двигатель, появившийся в 2000 году, отвечал современным требованиям моторостроения, того времени.

Основными факторами, влияющими на надёжность, динамичность, мощность, востребованность двигателя, являлись:

  • система вентиляции, обеспечивающая подачу газов из картера в ресивер;
  • электронное управление подачей горючего в цилиндры;
  • электронное управление системой зажигания;
  • оснащение двигателя внешней системой образования горючей смеси;
  • цепной механизм привода ГРМ;
  • шестнадцати клапанная ГБЦ;
  • увеличенный объём цилиндров до 2.5 куб., сантиметров.
  • наличие трёх компонентного нейтрализатора выхлопных газов, что обеспечивало соответствие европейским нормам экологичности — Евро 2;
  • установка в ГБЦ электронного дросселя, обеспечивающая соответствие Евро 3.

На 405 двигателе было применено все передовое, что только было в отечественном моторостроении на то время.

Что делать, если я потеряю власть газели?

С самого начала необходимо проверить, как функционирует диагностическая схема и бортовая диагностическая система, потому что, когда активируется режим движущегося изображения, необходимо получить код для нарушения функционирования. 12. Для считывания кода необходимо закрыть 10-й и 12-й контакты диагностической панели. С помощью диагностического тостера измеряются параметры датчиков двигателя, а затем их сравнивают с типичными значениями средних двигателей. Наиболее распространенной причиной снижения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Двигатель ЗМЗ-405

Семейство бензиновых двигателей ЗМЗ-405 можно по праву считать одним из предметов гордости их производителя – ОАО «Заволжского моторного завода». Высокое качество этих моторов подтверждено годами эксплуатации, и нередко в довольно суровых условиях.

Технические характеристики

Производство ЗМЗ
Марка двигателя ЗМЗ-405
Годы выпуска 2000-наши дни
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 95.5
Степень сжатия 9.3
Объем двигателя, куб.см 2464
Мощность двигателя, л.с./об.мин 152/5200
Крутящий момент, Нм/об.мин 211/4200
Топливо 92
Экологические нормы Евро 3
Вес двигателя, кг 193
Расход топлива, л/100 км — город — трасса — смешан. 13.5 8.8 11.0
Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе 6
При замене лить, л 5.4
Замена масла проводится, км 7000
Рабочая температура двигателя, град.

90

Ресурс двигателя, тыс. км — по данным завода — на практике 150 250+

Распространенные неисправности и эксплуатация

  • низкое качество компонентов системы охлаждения нередко приводит к перегреву;
  • регулярно происходит обрыв цепи ГРМ (клапана при этом не гнет);
  • встречаются течи смазки из щели между маслоотражателем и клапанной крышкой;
  • много проблем с катушками зажигания, датчиками и высоковольтными проводами
  • маслосъемные кольца быстро залегают и появляется жор масла.

Модификации ДВС ЗМЗ-405

  • 4052.1000401, 40520В. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов — для автомобиля ГАЗ-3111 с ГУР.
  • 4052.1000401-10, 40520С. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов — для ГАЗ-3111 с ГУР и кондиционером.
  • 4052.1000400-10, 40520А. Комплектность в едином исполнении с КМСУД и ЭБУ Микас 7.1.
  • 40522.1000400, 405220. Базовая комплектность в едином исполнении с КМСУД и ЭБУ Микас 7.1.
  • 40522.1000400-10, 40522А. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов.
  • 40522.1000400-80, 40522М. Комплектность с КМСУД и ЭБУ Микас 7.1 — для автомобилей с двухходовым радиатором.
  • 40522.1000400-90, 40522N. Комплектность с КМСУД и ЭБУ Микас 7.1, без ремня привода агрегатов — для автомобилей с двухходовым радиатором.
  • 40522.1000400-100, 40522P. Комплектность с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение, катушками зажигания под герметичный разъем AMP.
  • 40522.1000400-110, 40522R. Комплектность с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение, катушками зажигания под герметичный разъем AMP, без ремня привода агрегатов.
  • 40522.1000400-120, 40522S. Комплектность с КМСУД и ЭБУ Микас 11, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP.
  • 40522.1000400-130, 40522Т. Комплектность с КМСУД и ЭБУ Микас 11, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP, без ремня привода агрегатов.
  • 40522.1000400-111, 40522U. Комплектность в исполнении Т2 с КМСУД и ЭБУ Микас 11, топливопроводом под быстросъемное соединение, катушками зажигания с гнездовой колодкой низкого напряжения под герметичный разъем AMP, без ремня привода агрегатов.
  • 40524.1000400, 405240. Базовая комплектность с ремнем привода агрегатов 6PK1275.
  • 40524.1000400-01, 405240. Комплектность с ремнем привода агрегатов 6PK1413 — для автомобилей с насосом ГУР.
  • 40524.1000400-11, 405240. Комплектность с генератором 90А, с ремнем привода агрегатов 6PK1413 — для специальных санитарных автомобилей с ГУР.
  • 40524.1000400-02, 405240. Комплектность в исполнении Т2 с ремнем привода агрегатов 6PK1413 — для автомобилей с насосом ГУР.
  • 40525.1000400, 405250. Комплектность с ремнем привода агрегатов 6PK1275.
  • 40525.1000400-01, 405250. Комплектность с ремнем привода агрегатов 6PK1413, с насосом ГУР.
  • 40525.1000400-10, 405250. Комплектность с двухручьевым шкивом коленчатого вала, ремнем привода агрегатов 6PK1275, с ГУР и компрессором кондиционера.
  • 4054.1000400, 40540О. Двигатель с рабочим объемом 2,5 литра, с электрооборудованием, с КМСУД, с турбокомпрессором, с кованным поршнем, для автомобилей УАЗ с ГУР.

Экологические нормы

Первые модификации 405-го мотора соответствовали экологическим нормам Евро 2.

Чтобы соответствовать мировым стандартам в плане экологии, конструкторы завода в 2009 году модернизировали двигатель, подогнав под стандарт «Евро-3». Так, в линейке появились модификации ЗМЗ-40522 (24). В 2013 году выходит запрет на выпуск установок, класс экологии которых ниже третьего. По этим соображениям, 405-й мотор, выпускаемый сегодня, в обязательной комплектации использует инжектор и подходит под класс Евро 3 и выше.

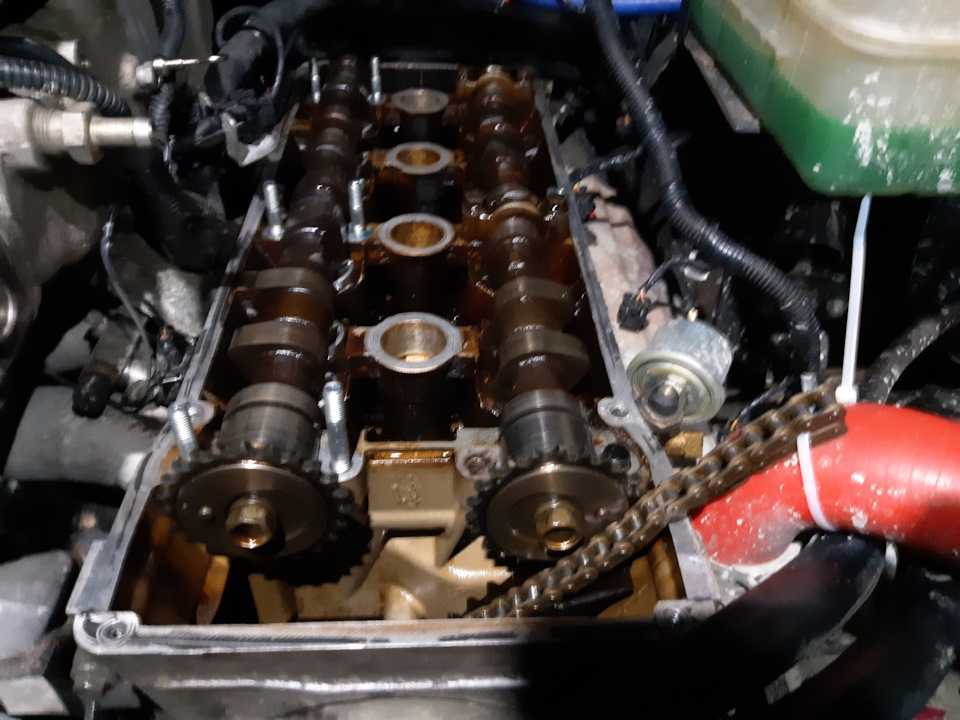

Как разобрать гидрокомпенсатор змз 406

Перед монтажом каждого нового толкателя опустите его в емкость с моторным маслом и нажмите несколько раз на гидрокомпенсатор. Компенсатор, заполнившись маслом, перестанет пружинить – станет «твердым». Собираем двигатель в обратной последовательности, смазав моторным маслом «постели» в головке и крышках, опорные шейки распределительных валов. Распредвал выпускных клапанов – с пластиной для датчика фаз – устанавливаем штифтом звездочки вправо (на виде спереди), а впускных – штифтом вверх. Так они находятся в устойчивом положении. Каждую крышку устанавливаем на свое место согласно порядковому номеру, выбитому на ней. Отсчет начинается с впускных клапанов, от передней крышки. Номер должен быть обращен к наружной стороне головки. Момент затяжки винтов крепления крышек 1,9-2,3 Н·м. Звездочки монтируем вместе с цепью, начиная с выпускного распредвала. Обязательно убедитесь, что при натянутой правой ветви цепи (глядя спереди) метка на звездочке находится напротив верхней кромки головки блока. Гидронатяжитель устанавливаем в «заряженном» состоянии, смазав канал в головке блока.

«ЗАРЯДКА» ГИДРОНАТЯЖИТЕЛЯ

Удерживая корпус натяжителя ключом «на 19», выворачиваем клапан.

Эта операция требует осторожности. Более надежный прием – свести губки тисков, оставив между ними зазор 19 мм. Установив корпус в тиски как в зев ключа, большой отверткой отворачиваем клапан

Установив корпус в тиски как в зев ключа, большой отверткой отворачиваем клапан.

ВНИМАНИЕ! Не зажимайте тисками корпус натяжителя

Вынимаем из корпуса пружину… … и плунжер.

Промываем все детали в бензине или керосине, обдуваем сжатым воздухом и смазываем моторным маслом. Из стального листа толщиной 0,8–1,0 мм делаем оправку: вырезаем полосу (ширина около 10–15 мм, а длина 20–25 мм); круглогубцами сгибаем из нее кольцо по диаметру плунжера.

Плунжер устанавливаем в корпус. Убедитесь, что запорное кольцо вошло в канавку корпуса. При необходимости заправьте его тонкой отверткой или шилом.
Устанавливаем самодельную оправку в корпус натяжителя, поджав ею стопорное кольцо. В плунжер вставляем пружину и, преодолевая ее сопротивление, заворачиваем клапан в корпус гидронатяжителя. Затягиваем клапан отверткой.
У правильно «заряженного» натяжителя плунжер должен полностью войти в корпус. Отверткой затягиваем клапан, установив корпус в тиски или удерживая ключом.

ВНИМАНИЕ. Не нажимайте на выступающий кончик плунжера, а установив натяжитель в канал головки блока – на сам корпус. Смонтировав гидронатяжитель на двигатель, необходимо привести его в рабочее состояние – «разрядить»

Смонтировав гидронатяжитель на двигатель, необходимо привести его в рабочее состояние – «разрядить».

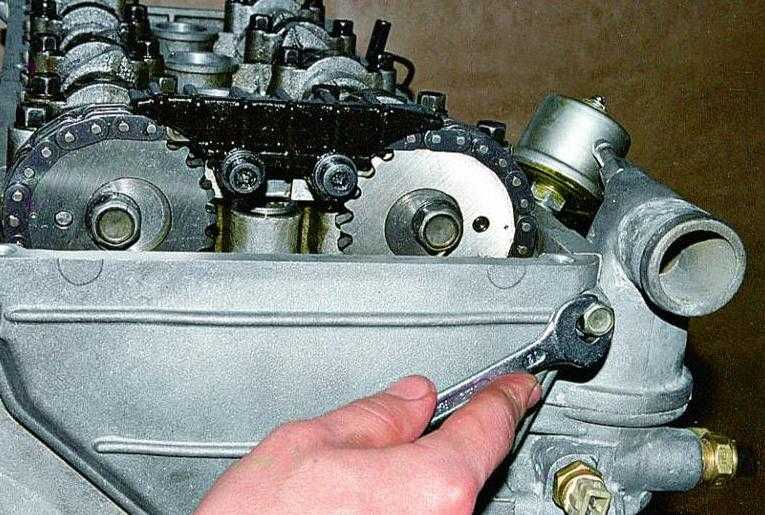

Ключом «на 12» отворачиваем пробку в крышке гидронатяжителя. Поворачиваем распредвал впускных клапанов, чтобы цепь не провисала между звездочками, и отверткой через отверстие в крышке нажимаем на натяжитель. Разрядившись, он вытолкнет отвертку.

Устанавливаем пробку на место. Проверяем совпадение меток на звездочках с верхними кромками головки блока. Дальнейшую сборку и монтаж проводим в последовательности, обратной разборке. Порванные прокладки меняем.

Роман СОЛДАТОВ, Михаил КОВРИГИН, Технический


Прокачка гидрокомпенсатора – необходимая операция, которую нужно выполнить при замене ГК, а также после профилактики и чистки ГК. Прокачка нужна для того, чтобы удалить воздух, который попал в полость гидрокомпенсатора. Сегодня мы решили рассказать читателям о том, как прокачать гидрокомпенсаторы.

Можно прокачивать двумя способами. Один предполагает прокачку с использованием работающего двигателя. Второй осуществляется в ручном режиме. Масло заливается принудительно.

Первый вариант нужен, если вновь установленные гидрокомпенсаторы стучат при запуске автомобиля или, если автомобиль долгое время находился без движения, и часть масла могла вытечь из ГК.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Как образуется искра на свече зажигания? Согласно теории электротехники, для пробоя 1 мм идеального воздушного пространства требуется напряжение 3000-4000 вольт. В условиях внутреннего пространства блока цилиндров условия более жесткие, но в любом случае, для свечей зажигания важна бесперебойная подача электроэнергии. Тысячи вольт вырабатывают катушки или модуль зажигания, их описание заслуживает отдельного материала.

Для исключения слабого звена некоторые производители устанавливают бобины прямо на свечи. Это делает систему надежнее и, соответственно, дороже. Мы рассмотрим классическую схему: катушка – высоковольтные провода зажигания – свеча.

Карбюратор К-151Д

Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.

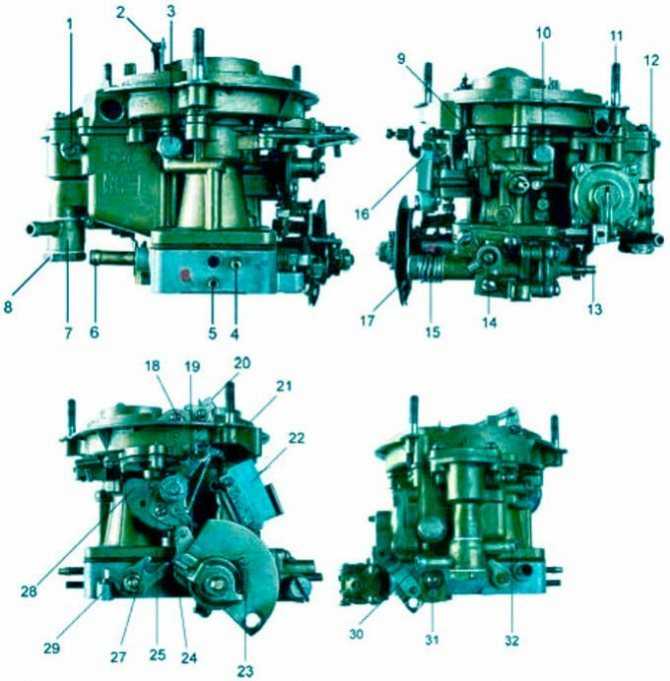

Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 -рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):

Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.

https://youtube.com/watch?v=B4pVQRXT-5E

https://youtube.com/watch?v=THy6jNGm_O0

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Это интересно: Ателье Roush Performance представило самый дешевый тюнинг Ford Mustang

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

  1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.

    Вынимаются фиксаторы, снимается обратный слив с инжекторов

  2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.

    В верхние отверстия распылителей вставляются шприцы

  3. Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

  1. При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).

    Топливная колодка отсоединяется от форсунок

  2. Сигнальные разъёмы отсоединяются от гнёзд форсунок.

    Разъёмы вынимаются из гнёзд инжекторов

  3. К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.

    Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора

  4. Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.

    Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом

  5. Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

История создания ЗМЗ 405

Данный силовой агрегат, является усовершенствованной моделью, уже известного 406 двигателя, который прошёл проверку временем и доказал своё право на жизнь. Очень скоро, за технические показатели, простоту, надёжность и ремонтоспособность, 406 завоевал целую армию поклонников. Его стали устанавливать на большинство моделей автомобилей Горьковского автозавода. Однако инженеры ЗМЗ понимали, что двигатель не совершенен.

В нём, имели место определённые недоработки:

  • некачественно выполненный гидравлический натяжитель цепи, по причине которого слабая цепь сильно гремела;
  • повышенный расход моторной смазки, в результате выхода из строя сальников клапанов и износа ШПГ;
  • постоянные проблемы с гидрокомпенсаторами;
  • стук двигателя по вине ШПГ.

Было принято решение, в сжатые сроки провести модернизацию двигателя и увеличить ресурс работы проблемных узлов и механизмов. В результате чего в 2000 году появился ЗМЗ 405. Без сомнений, прежние слабые места улучшились, но главное изменение коснулось объёма двигателя. За счёт увеличения диаметра цилиндров, объём мотора стал больше почти на 200 куб., сантиметров. А мощность увеличилась больше чем на 5 л., сил.

Модернизация

Проведённая глубокая модернизация 2008 года, внесла значительные изменения в конструкцию двигателя. Самые большие изменения претерпела ГБЦ. После чего уменьшился её вес на 1.3 килограмма, и уменьшилась толщина прокладки ГБЦ

Самое важное, после изменений ЗМЗ 40524 стал соответствовать Евро 3

Полезные советы для водителя эксплуатирующего двигатель змз406, змз405, змз409

При покупке б/у автомобиля всегда проверяйте насколько серьезно изношен двигатель. Самый простой способ определить состояние шатунно-поршневой группы, это открутить крышку для заливки масла

Исправный ДВС не должен иметь избыточного давления в клапанной крышке, и не важно c сапуном он, или без. Маслозаливная крышка должна спокойно лежать открученной на горловине, без подпрыгиваний

Дыма из горловины быть не должно. Если мотор плюется воздухом то у него уже очень большой пробег. На 406 он составляет не менее 300-400т.км и более, на 405,409 в районе 200т.км.

Вроде пробег не большой, а ДВС сапунит — значит двигатель эксплуатировался в очень тяжелых условиях и скорее всего был не раз серьезно перегрет. В этом случае не исключены трещины в гбц, да и в самом блоке цилиндров.

На работающем двигателе сделайте резкую перегазовку до 4т.об., с резким опусканием педали акселератора. На исправном двигателе не должно быть ни каких рычаний и стуков.

В выхлопной трубе глушителя не должно быть масляных отложений. Она должна чистой без налета. В противном случае двигатель ушатан, ест масло и требует ремонта. Также при холодном запуске не должно быть много выхлопа с глушителя.

Установка зажигания

При установке зажигания на змз 406 никогда не используйте метку на шкиве коленвала, так как этот шкив может быть прокручен на резиновом соединении(демпфер) и метка сместится. На шкиве коленвала есть пропуски зубьев, вот с этого места и начинайте отчет: — 20 зуб до центра датчика коленвала или

— 15 зуб до отлива на передней крышке двигателя.

Никогда не ориентируетесь по меткам на звездочках распредвала, для установки зажигания, особенно если вы не полностью заменили весь грм, а только башмаки и цепи. Потратите силы и время, а результат будет ошибочным. Заранее купите, или сделайте из картона, транспортир. Его чертежи есть в интернете. Впуск- 20 +/-2градуса

Выпуск — 19 +/-2градуса

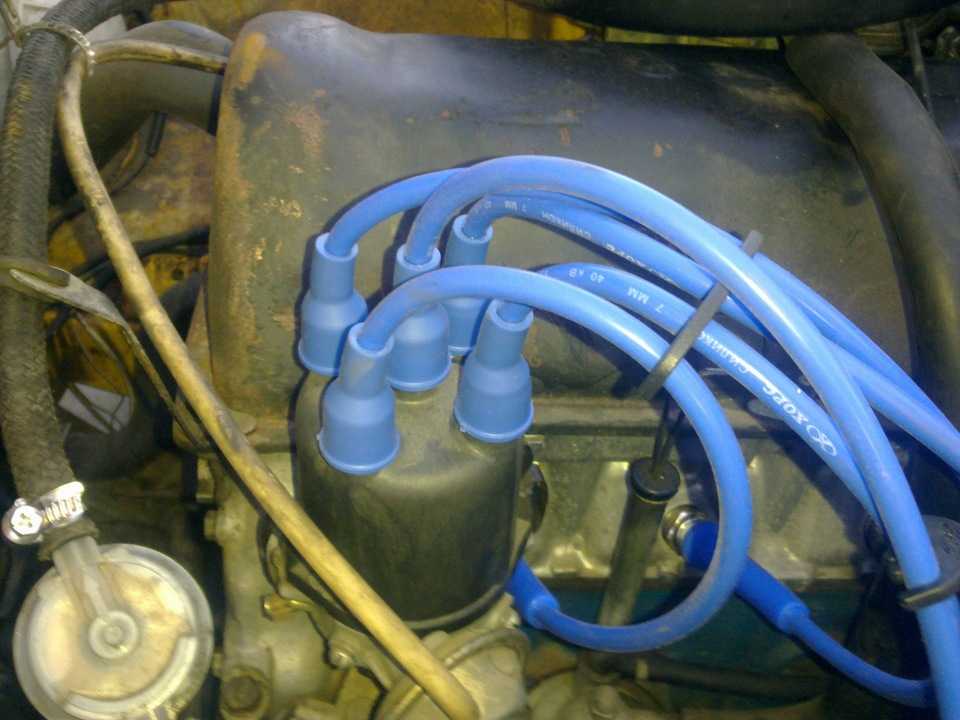

Проверка проводов зажигания

Современные провода зажигания совместно с наконечниками свечей, сделаны, как правило, не пойми из каких нитей, пролитых сверху медной краской, поэтому даже новые провода с наконечниками могут показывать неправильное сопротивление или не показывать его вовсе. Проверено лично. Поэтому я вернулся к проводам, которые изначально ставились на заводе, а именно провода с медными жилами и отдельно наконечники свечей в которых стоит сопротивление R=5,6 Ком.

По заводским параметрам сопротивление проводов 1-го и 2-го цилиндра должно быть не более 1кОм, а 3-го и 4-го не выше 0,9кОм Сопротивление самих наконечников не выше 5,6 кОм.

Натяжители и цепи

За двадцать лет эксплуатации этого мотора никогда не ставил звездочки на подшипниках или втулках — устанавливал только БАШМАКИ. Прослабленная цепь на башмаке всегда прослушивается и можно заранее подготовиться к их замене. Со звездочками все не так. То она погнулась, то заклинил или рассыпался подшипник. Результат, как правило, разбитая передняя крышка, обломанные распредвалы и т.д. В общем как повезет.

Что такое распредвал 406?

Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406

. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.

Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.

Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:

  • ЗМЗ-4061.10 и ЗМЗ-4063.10 (Газель карбюратор).
  • ЗМЗ 40525 (Волга Евро-3).
  • ЗМЗ 40524 (Газель Евро-3).
  • ЗМЗ 40904 (УАЗ Евро-3).

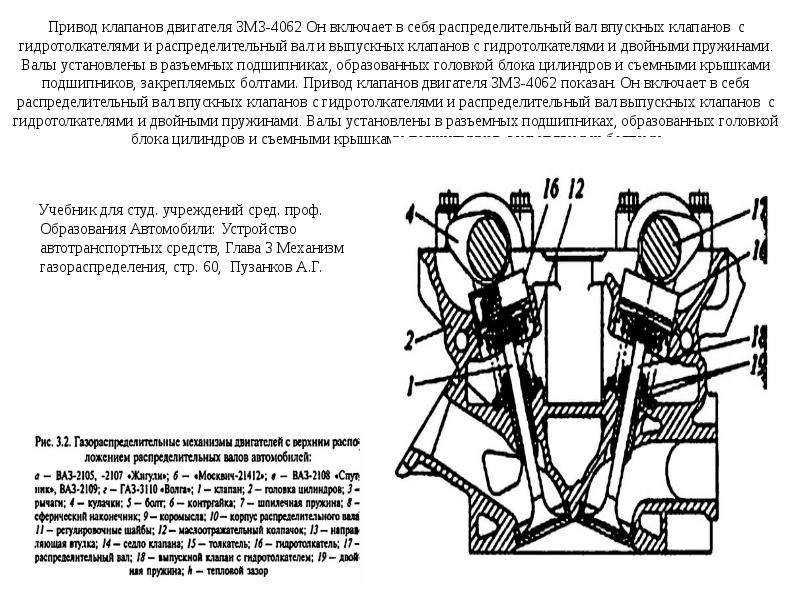

Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

  • рабочий элемент — реостат;
  • номинальный ток, А — 0,15;
  • рабочий диапазон, кгс/см 2 – 0–6;
  • сопротивление при отсутствии давления, Ом — 159–173;

Конструкция датчика давления ММ358 состоит из:

  • корпуса со штуцером;
  • мембраны;
  • толкателя
  • реостата;
  • элементов привода реостата.

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

  • рабочий элемент — диафрагма;
  • номинальное напряжение, В — 12;
  • срабатывание при давлении, кгс/см 2 – 0,4–0,8;
  • размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Стучат гидрокомпенсаторы на холодную

Итак, с основным списком причин разобрались. Теперь можно рассмотреть практические ситуации. Как уже было сказано, ГК могут стучать постоянно или периодически. В том случае, если стучат гидрокомпенсаторы при запуске двигателя, причем мотор холодный, но после прогрева стуки исчезают, тогда посторонние звуки нельзя считать признаками поломки. Вполне естественно, что с пробегом ГК имеют определенную выработку и определенную степень загрязнений, непрогретое моторное масло сразу после запуска не имеет нужной вязкости. После прогрева двигателя зазоры приходят в норму, смазка разжижается и стук исчезает.

Добавим, что если ранее стуков ГК на холодную не было замечено и недавно менялось моторное масло, тогда стоит проверить его уровень или задуматься о правильности подбора смазочного материала, переходе на более дорогой и качественный продукт и т.д. Полный выход из строя или заклинивание ГК при стуках только на холодную можно исключить, так как при его поломке стучать будет постоянно. Параллельно с этим возможны следующие проблемы:

Тюнинг ЗМЗ 406: безумие или необходимость?

ЗМЗ 406 пришел на замену морально устаревшему. нижневальному 8-клапанному ЗМЗ-402. Устанавливался на ряд автомобилей ГАЗ (Волга, Газель и их модификации). Мощность двигателя варьируется от 131 до 150 л.с. На автомобиле Волга мощность составляет 131 л.с, которые позволяют разгоняться до первый “сотни” за 13.5 секунд. Но эти показатели были, когда автомобиль был молод, в реальности все несколько хуже. Отсюда исходит необходимость повышения мощности, о чем далее будет речь.

Бюджет

Тюнинг двигателя можно разделить на несколько вариантов: чип-тюнинг, вмешательство в конструкцию мотора и комплексный тюнинг.

Чип-тюнинг

Коротко о том, как происходит процесс управления двигателем, для дальнейшего понимания чип-тюнинг в целом. Основной датчик здесь положения коленчатого вала, показания которого определяют момент зажигания. Через впускной тракт поступает воздух, количество которого считывается датчиком массового расхода, который подает необходимую информацию на ЭБУ.

Что общего у этих деталей?

Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.

Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.

Примерные рекомендации по ремонту

Пусть неисправность вызвана причиной, указанной под номером 1 или 2. Тогда компенсатор подлежит замене, и других вариантов быть не может. Если говорить о «причине 3», обычно рекомендуют провести чистку компенсатора, но для этого придётся выполнить демонтаж.

Четыре вида модулей гидрокомпенсатора

Лучше уж сразу заменить неисправный модуль, не прибегая к его разбору. Диаметр корпуса модуля не превышает 10-15 мм, и ремонт будет выполнить трудно.

Если шум компенсаторов появляется на повышенных оборотах, делают вывод о вспенивании масла (см. выше). Причину неисправности тогда ищут так:

  1. Проверяют уровень масла на холодном двигателе;
  2. Если нужно, масло доливают или сливают лишнее. Последнее действие выполнить просто: вместо щупа устанавливают трубку от капельницы, а саму жидкость вытягивают «грушей»;
  3. Заводят двигатель, постепенно повышают обороты;
  4. Если эффект с шумами проявляется снова, делают вывод, что воздух попадает в систему смазки через повреждённые детали.

В последнем случае владельцу прямая дорога на сервис. Желаем успеха.

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
