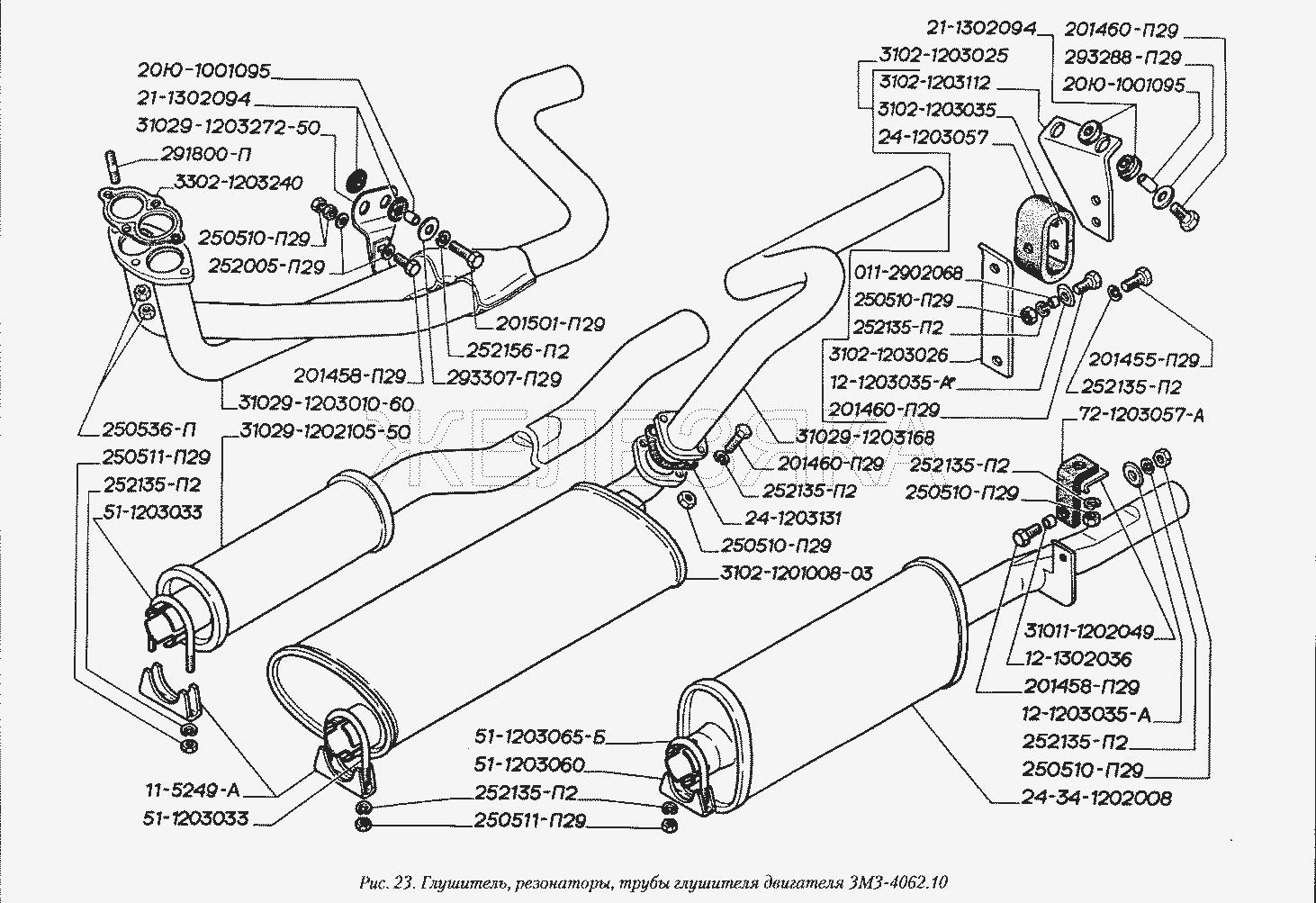

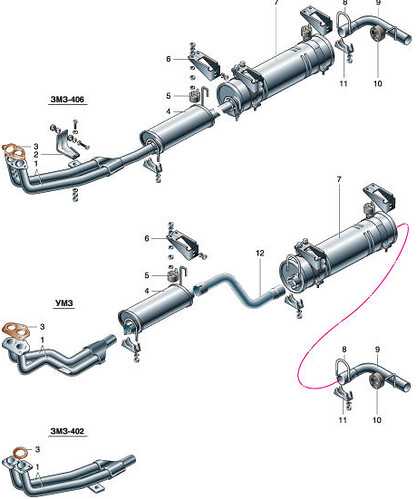

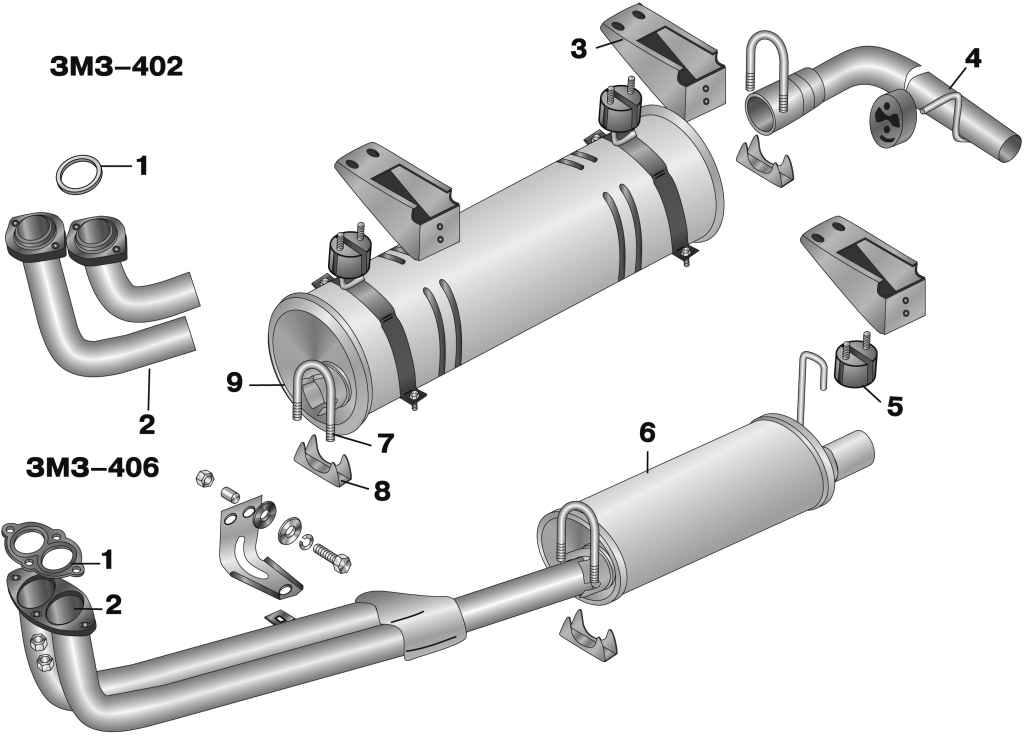

Система выпуска отработавших газов 406 двигатель

Характеристики

В отличие от ЗМЗ-402 на новом двигателе был снижен объем и расход горючего. Благодаря новой конструкции, мотор получил экологическую норму Евро-2. Стоит понимать, что эта силовая установка шла только на «Газель». ЗМЗ-4063 не устанавливался на легковые автомобили «Волга».

Рассмотрим основные технические характеристики двигателя:

Описание	Характеристика
Производитель	ЗМЗ
Серия моторов	406
Модификация	4063
Система питания	Карбюраторная
Объем	2.3 литра (2286 см. куб)
Конфигурация	4-цилиндровый 16-клапанный
Диаметр цилиндра	92 мм
Мощностные характеристики	110 л. с.
Ресурс мотора	250 тыс. км

Инжекторная версия мотора получила электронный блок управления двигателем – Микас 7.1. ЗМЗ-4063, так как двигатель карбюраторный, не снабдили ЭБУ.

Основные недостатки двигателя

Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:

Основными недостатками агрегата в целом считаются – приводы клапанов штангового типа и гильзы с недостаточным уровнем фиксации.

Несмотря на это, на многих суперкарах устанавливаются системы, аналогичные системам на двигателе ЗМЗ 402.

Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.

Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.

Еще одним недостатком силового агрегата считается деформация приводящих клапана в движение штанг и залипание самих клапанов.

Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.

Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении количества оборотов свыше установленной нормы повышается давление моторного масла, что становится причиной выдавливания смазочного материала через заменяющий сальник герметик.

По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.

Слабое давление масла двигателя змз 402

Страница 1 из 5

Симптомы. На холодном движке даже на холостых 3 атм, на горячем на холостых моргает лампочка. А если температура доходит до 90, загорается совсем. Гаснет только при прогазовке. Раньше такого не было, 2-3 атм при 2000 оборотов были даже на чуть-чуть перегретом двигателе. Сняли насос, увидели залипший редукционный клапан ( раньше на холодном движке давление просто зашкаливало ), вытащили его. Насос имеет люфты, шестерни, вроде, целые. Собрали на место, воткнули обратно. Теперь на холодном давление не зашкаливает(4-6 при прогазовке). А на горячем — опять горит лампочка Куда копать? Что делать? Мотор ЗМЗ-402, пробег 65.000 км. И да, за то время, пока редукционный клапан был «зависшим», потекло из под набивки

Что я предполагаю. 1. Мы зря поставили изношенный маслонасос. Надо было поменять и дело в шляпе. 2. Какой-то глюк в системе маслорадиатора. Как там клапан устроен? Если он есть. Где-то читал, что на Волгах автоматический клапан давления масла находится в корпусе маслофильтра. Тут тоже ЗМЗ-402 — может быть с ним проблема?

Проблема масляного радиатора УАЗ-3151х с двигателем ЗМЗ-402 Как известно, основной проблемой, по которой использовать масляный радиатор проблематично, является значительное снижение давления в масляной магистрали на холостых оборотах (вплоть до загорания аварийной лампы) при хорошо прогретом двигателе.

Почему это происходит? Ответ я посчитал правильным искать в официальной литературе.

В книге «Устройство автомобиля» (В.П. Передерий, Учебное пособие, 2006) о масляном радиаторе говорится следующее: «Необходимую температуру масла (80-110 градусов С) поддерживают с помощью двух систем — охлаждения и смазочной, работа которых тесно связана между собой. Масляные радиаторы по конструкции аналогичны трубчато-пластинчатым радиаторам системы охлаждения или выполнены из оребренных трубок. Через радиатор масло прокачивается либо самостоятельным масляным насосом (секцией), либо отбирается из главной магистрали, питаемой основным насосом через жиклер. Секцию насоса, подающего масло в радиатор, снабжают перепускным клапаном, отрегулированным на избыточное давление (0,12 МПа). Если радиатор питается от общего насоса, то в смазочную систему вводят предохранительный клапан, который отключает радиатор при понижении давления в системе до 0,1 МПа»

Если принять во внимание, что ЗМЗ-402 имеет систему с единственным масляным насосом, то по «науке» в его масляной магистрали должен стоять дополнительный клапан, исключающий падение давления ниже минимально допустимого. На приведенной картинке из книги «Двигатель автомобиля ГАЗ-3110 «Волга» (Калашников А.А.,1999) этот клапан виден (рис.1-20), на картинке для того же самого двигателя, но из Руководства по эксплуатации на УАЗ-3151х (рис.2) никакого клапана нет. Рис.1 Схема системы смазки ЗМЗ-402 на автомобиле «Волга»:

Рис.1 Схема системы смазки ЗМЗ-402 на автомобиле «Волга»:

1 — приемный патрубок масляного насоса; 2- редукционный клапан; 4- отверстие для слива масла; 5- датчик указателя; 6- масляная магистраль; 7 — отверстие для подачи масла к шестерням масляного насоса; 8 — винтовая канавка; 9 — трубка для смазки распределительных шестерен; 10 — канавка на первой шейке распределительного вала; 11 — крышка маслозаливной горловины; 12 — канал в коленчатом вале; 13 — пробка; 14 — перепускной клапан закрыт; 14а — перепускной клапан открыт; 15 — канал для подачи масла к оси коромысел; 16 — фильтрующий элемент; 17 — пробка для слива отстоя; 18 — отверстие для разбрызгивания масла; 19 — датчик лампы аварийного давления масла; 20 — клапан масляного радиатора;

21 — запорный краник масляного радиатора; 22 — масляный насос; 23 — пробка; 24 — указатель уровня масла

Рис.2 Система смазки ЗМЗ-402 на автомобиле УАЗ

1,11 — шланги; 2 -воздушный фильтр; 3 — фильтрующий элемент; 4 — крышка коромысел; 5 -масляный фильтр; 6 — масляный насос с маслоприемником; 7 — пробка сливного отверстия картера двигателя; 8 -масляный радиатор; 9 — запорный краник масляного радиатора; 10 — датчик указателя давления масла; 12 -калиброванное отверстие вентиляции картера

Двигатели ЗМЗ 8-цилиндровые

511.1000402	Двигатель ЗМЗ-511 для ГАЗ-3307 и ГАЗ-53 125 л.с., V8 карбюратор, 1-я комплекция.	Цена на двигатель змз	Есть в наличии
5234.1000400	Двигатель ЗМЗ-5234 для автобуса ПАЗ 130 л.с., V8 карбюратор, без компрессора, генератора и гидроусилителя.	Цена на двигатель змз	Есть в наличии
513.1000400-20	Двигатель ЗМЗ-513 для ГАЗ-66 под 4-х ступенчатую КПП 125 л.с., V8 карбюратор, без компрессора и гидроусилителя.	Цена на двигатель змз	Есть в наличии
513.1000403-70	Двигатель ЗМЗ-513 для ГАЗ-3307 под 5-ти ступенчатую КПП 125 л.с., V8 карбюратор, без компрессора и гидроусилителя.	Цена на двигатель змз	Есть в наличии

История ЗМЗ 402

История создания ЗМЗ 402 начинается с далёких 50 годов. Именно тогда разрабатывалась конструкция мотора, ставшего основой для создания 402 двигателя. Его основатель, легендарный Советский конструктор Гарри Вольдемарович Эварт.

Перед талантливым конструктором, Советским правительством, было поставлено задание создать новый мотор для Волги. В результате долгой работы был создан четырёхтактный двигатель, объём 2.4 литра, с мокрыми вставными гильзами и нижним положением распределительного вала. Мотор с данными параметрами получил название ЗМЗ 24Д, у него были другие названия и модификации, ГАЗ 24, ЗМЗ 24. Серийный выпуск этого силового агрегата начался в 1968 году. Мотор постоянно совершенствовался и дорабатывался, а в 1981 г., вышла его улучшенная версия, под маркировкой ЗМЗ 402. Выпуск нового двигателя успешно продолжался более 35 лет, он стал самым массовым за всё время моторостроения. Последний двигатель 402 модели был собран в 2017 году. К тому времени было выпущено более 6 миллионов четыреста вторых двигателей. На смену ему пришёл более мощный и современный силовой агрегат ЗМЗ 406.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

Снятие и установка заводского КУ на 406-м двигателе выполняются достаточно просто, все операции производятся в следующем порядке:

при заглушенном двигателе снимаем корпус воздушного фильтра: сначала шланг картерных газов, затем верхнюю часть (пять защелок), нижнюю «банку» (три гайки или болта на 10);
отсоединяем все шланги, в том числе и топливные, а также тросы подсоса и газа;
откручиваем четыре гайки крепления самого узла;
корпус КУ может прикипеть к посадочному месту, в таком случае нужно его попробовать расшатать из стороны в сторону, можно аккуратно снизу поддеть монтировкой, стучать не рекомендуется.

Установка производится в порядке, обратном снятию, как видим, все здесь очень просто.

Ремонт и основные проблемы

Двигатель ЗМЗ 402 и его модификации достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, поэтапный процесс капитального ремонта ЗМЗ 402.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опресовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдается на последующую обработку. То же самое ждет и блок цилиндров. Гильзы промеряются и определяется ремонтный размер поршней.

Опресовка ГБЦ ЗМЗ 402 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подается горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддается переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась

Поэтому, при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Технические характеристики

Двигатель ЗМЗ 402 имеет следующие технические характеристики:

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Конфигурация	L
Система питания	карбюратор
Количество цилиндров	4
Клапанов на цилиндр	2
Порядок работы цилиндров	1-3-4-2
Ход поршня, мм	92
Диаметр цилиндров, мм	92
Максимальная степень сжатия смеси	8.2
Объем двигателя, л	2.5
Электросхема	стандартного типа
Мощность двигателя, л.с./об.мин	100/4500 и 90/4500*
Крутящий момент, Нм/об.мин	182/2500 и 172/2500*
Вес двигателя, кг	181 и 184**
Расход топлива (город), л/100 км	13.5
Масло в двигатель	5W-30, 5W-40, 10W-30, 10W-40, 15W-40
Замена масла проводится, км	10 000 (лучше 5000)
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км
— по данным завода	200
— на практике	~200
Тюнинг
— потенциал	~200
— без потери ресурса	~120-130

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Устанавливался на автомобили «Волга», «ГАЗель», микроавтобусы «Латвия» и частично на авто Ульяновского автозавода.

Замена приемной трубы с катализатором ГАЗель 3302

Газель умз 4216 е-3 : Замена прокладки приемной трубы.

Выхлопная система евро3 вместо евро2. Зашумела коробка.

ЗАМЕНА КАТАЛИЗАТОРА НА ГАЗЕЛИ!

ГАЗЕЛЬ ЗА 50к | Замена приёмной трубы | СЕРИЯ 3

Совет по фланцам выхлопной трубы Газель Бизнес 3302

Дополнительные материалы

Как поменять приемную трубу. Гайки прикипели НАМЕРТВО.Газель. Смешное и Полезное. FUNNY & USEFUL.

Замена выпускной трубы Газель(Соболь), двигатель cummins ISF 2.8

Неудачное соединение выхлопной системы газель Next

Замена приёмной трубы,резонатора ГАЗ 3102,3110,31105 дв406

Замена приемной трубы

соболь 4х4 новый глушитель и возвращение катализатора

ЗМЗ-405 в Газели | Убрали катализатор

Газель гв 2014 двс 4216 лс 109 Ремонт катализатора, замена катализатора, ремонт глушителя

ЗМЗ 406

К тому времени, как мотор ЗМЗ 406 появился на «Волге» 31105, он уже был хорошо проверен на предыдущей модели 3110, и зарекомендовал себя в основном с положительной стороны. ДВС 406 серийно стал устанавливаться на «Волге» 3110 с 1997 года, и при меньшем объеме (2,3 л) имел большую мощность и лучший крутящий момент. Правда, в связи наличием электронной системы управления у ЗМЗ 406 добавились новые проблемы – нередко выходили из строя датчики и ЭБУ, происходили обрывы и замыкания в подкапотной проводке.

Так выглядит готовый к установке двигатель ЗМЗ 406

У 406-ого были свои «болячки»:

Относительно быстро изнашивались цепи и другие детали газораспределительного механизма;
Часто заклинивали гидронатяжители цепи ГРМ;
Периодически выходили из строя электрические выносные бензонасосы;
При малейшем перегреве прогорала прокладка головки блока, да и саму головку нередко коробило.

В конструкции ЗМЗ не продумана конструкция натяжения цепей ГРМ. Удлинитель верхнего башмака цепи имеет большую нагрузку, и нередко обламывается.

Цепь ГРМ на двигателе ЗМЗ 406

Во-первых, его остатки приходится высверливать из блока цилиндров;
Во вторых, обрываются цепи, и приходится производить трудоемкий ремонт.

Обрыву цепей способствует и заклинивание верхнего натяжителя. Но сначала при неисправном натяжителе появляется звук «работающего дизеля». Если автовладелец, не обращая внимания на шум, продолжает ездить, в результате попадает на ремонт – замену цепей ГРМ.

Превышение температуры охлаждающей жидкости с двигателем ЗМЗ 406 допускать нельзя – болты крепления ГБЦ быстро ослабевают, и происходит пробой прокладки головки блока. Поверхность ГБЦ часто коробится – в некоторых случаях ее фрезеруют на станке, но нередко головку приходится менять. У ГБЦ цена ощутимая, и ремонт в результате получается дорогим.

Разобранный мотор ЗМЗ 406

Еще насчет бензонасосов – на 406-ых моторов в основном они наружные, и устанавливаются под днищем автомобиля рядом с бензобаком.

Нередко выходит из строя блок управления двигателем на моторе ЗМЗ 406. Неисправность может выявляться по-разному – двигатель начинает троить, не развивать оборотов.

Схема управления двигателем ЗМЗ-406

Технические характеристики ЗМЗ 406:

Тип – инжектор;
Мощность номинальная – 133 л. с.;
Рекомендуемое топливо – бензин Аи-92 и Аи-95;
Объем цилиндров – 2,3 л;
Число и порядок расположения цилиндров – 4 в один ряд;
Количество клапанов на цилиндр – 4;
Компрессия в цилиндрах – 9,3;
Диаметр поршня – 92 мм;
Ход поршня – 86 мм;
Вес (с навесным оборудованием) – 187 кг;
Масло в картере – 5 л.

Особенности настройки и ремонта карбюраторов для Газелей с двигателем ЗМЗ-406

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Неисправности

Как и все силовые агрегаты, ЗМЗ-4063 имеет ряд конструктивных недостатков. Так, некоторые проблемы выплывали практически на всех машинах. Рассмотрим, с чем придется столкнуться водителю мотора (карбюратор) 406:

Стук в моторе. До этого времени невозможно определить характер и причину. Одни автолюбители говорят, что это распределительные валы, другие – вкладыши коленчатого вала. Наверное, просто стоит смириться и ездить дальше.
Плавающие холостые обороты. Для начала стоит проверить регулятор холостого хода. Если это не помогло, то стоит демонтировать и помыть карбюратор. Также причиной могут стать прогоревшие клапаны.
Заклинивание ГРМ. Здесь проблема кроется в гидронатяжителе. Стоит разобрать и заменить деталь. Конечно, никто не даст гарантии, что через несколько километров он опять не заклинит.
Перегрев. Одна из самых популярных неисправностей, связанная с работой термостата. В последнее время уж особенно часто стали заклинивать эти детали, все связано с качеством их производства. Также рекомендуется проверить уровень охлаждающей жидкости в системе.

Ваш 406 двигатель практически готов к использованию.

Соберите все элементы под капотом автомобиля, выдерживая очередность, обратную разборке.
Залейте предпочтительное масло. Не забудьте об охлаждающей жидкости. Убедитесь в отсутствии любого рода протечек. Освободите реле от колодки, прокрутите двигатель стартером – так вы заполните масляную систему. В процессе выполнения данного этапа, ориентируйтесь на показатели датчика давления.
В завершение выполните установку и подключение остальных элементов и заведите автомобиль. Убедитесь в отсутствии течей. Проверьте показатели давления масла, температуры и другие значимые параметры. Обнаруженные проблемы устраняйте сразу же. Вам остается лишь дать двигателю поработать несколько часов на холостом ходу, периодически проверяя его состояние, после чего мотор можно принимать в постоянную эксплуатацию, следуя всем требованиям в отношении обкатки новой машины.
Удачной работы!

Характерные неисправности ЗМЗ 402

Двигатель ЗМЗ 402 подвержен множеству неисправностей и поломок:

Течь сальника

Самое больное место 402 ДВС, это сальник, расположенный сзади коленчатого вала. Задний сальник, представляет собой сальниковую набивку, состоящую из пропитанной графитом верёвки, которая обматывается вокруг заднего конца коленвала. Затем намотанная верёвка прижимается специальной шайбой. Данная конструкция не плохо держит моторную смазку при средних оборотах двигателя. Если ДВС использовать при оборотах более 2500 в мин., то смазка начинает просачиваться наружу. Проблему можно решить заменой сальниковой набивки.

Перегрев

Следующая по важности проблема это перегрев 402 мотора. Причина, как и у большинства современных моторов:

неисправности термостата;
утечка охлаждающей жидкости;
забитый радиатор охлаждения;
выход из строя вентилятора радиатора;
неисправность водяного насоса;
водяная пробка.

Но не так опасен перегрев, как его последствия. Все дело в том, что корпус ДВС 402 мотора греется не равномерно. Середина БЦ нагревается сильнее чем остальная часть мотора. Со временем шайбы вдавливаются в двигатель. Происходит ослабление гаек. Если не сделать подтяжку головки вовремя, может прогореть прокладка ГБЦ. Что может привести к попаданию в масло охлаждающей жидкости. Если во время не принять меры к устранению неисправности и замены масла, капитальный ремонт не заставит долго ждать.

Вибрации

Вибрации мотора частая неполадка. Проблема может оказаться в опорных подушках. Если с подушками всё в порядке, неисправность может быть проблемой системы зажигания, системы питания, либо дисбаланса КШМ.

Нестабильный холостой ход

Проблемы работы ДВС на холостом ходу. Эта проблема частая для 402 мотора. Виной этому, конструкция алюминиевого впускного коллектора. Из-за неё горючая смесь поступает в цилиндры неравномерно, что сказывается на холостом ходу ДВС.

Стучат клапана

Стук двигателя бывает по причине неотрегулированных зазоров в клапанах. Регулировку клапанов нужно делать не дожидаясь стука в двигателе, через 15 тыс., км., пробега. Проблему можно решить конкретно, установив гидрокомпенсаторы от ЗМЗ 406 модели. Если клапана не являются виной стука в двигателе, то стучать могут подшипники коленвала. Это гораздо опаснее, так как подобный стук, является признаком скорого капитального ремонта.

Вышеперечисленные неисправности не единственные, реже встречаются другие, многочисленные поломки. Но простота конструкции мотора, доступность и невысокая стоимость запчастей, высокая ремонтоспособность и не маленький ресурс работы ДВС дают шансы на жизнь 402 движку даже в наши дни.

Двигатель УМЗ-4216 «Газель»

УМЗ-4216 — бензиновый 4-тактный ДВС с объемом 2,89 л и мощностью 90,5 кВт. Устанавливается на «Газель-Бизнес» и «Газель-Некст». Двигатель имеет оригинальную конструкцию алюминиевого блока цилиндров, а также коленчатые валы с закалкой шатунных и коренных шеек

Среди модификаций нужно выделить:

УМЗ-4216.10 — имеет 123 л.с., соответствует Евро-3 и использует 92 бензин.
УМЗ-42161.10 — вариант на 93 л.с.
УМЗ-42164.10 — мощность 124 л.с., мотор отвечает стандарту Евро-4 (самый мощный и экологичный в серии).
УМЗ-421647.10 и УМЗ-42167.10 — газобензиновые моторы с мощностью 100 и 123 л.с. соответственно.

Двигатель очень надежный благодаря использованию более совершенных комплектующих.

Обновление от 23.09.2017

Данный способ крепления приёмных труб к КПП был применён год назад, так что можно утверждать, что
надёжное решение найдено. Но вернёмся ещё немножко назад, посмотрим почему же предыдущий
выриант оказался неудачным. При движении начались стуки на кочках в районе КПП. Вариантов
было немного, глянул на крепление, и причина оказалась в утрате болта стягивания хомута:

Стучало либо старое креление об КПП:

Либо гайка крепления опоры КПП об приёмную трубу:

Наглядного изображения не будет, но смысл в том, чтобы болт крепления был расположен строго вертикально.
При этом приёмная труба должна занимать удобное положение без напряжений:

Для этого прикрепил дополнительную пластину, чтобы отверстие для болта крепления хомута
оказалось сторого по центру приёмной трубы, все болты посадил на резьбовой герметик:

Злополучный зазор вполне удовлетворительный:

При снятых приёмных трубах смог сфотографировать более наглядно:

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции:
• оправку для сжимания колец;
• ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта;
• динамометрический ключ;
• головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36;
• оправку для центровки диска сцепления;
• набор шестигранных ключей;
• оправку для обустройства маслосъемных колпачков;
• рассухариватель клапанов;
• ветошь.
Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии:
• герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики;
• керамический герметик. С помощью данного средства выполняется обработка выхлопной системы;
• шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal;
• фиксатор резьбы. Используется деталь анаэробного типа.
Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.
