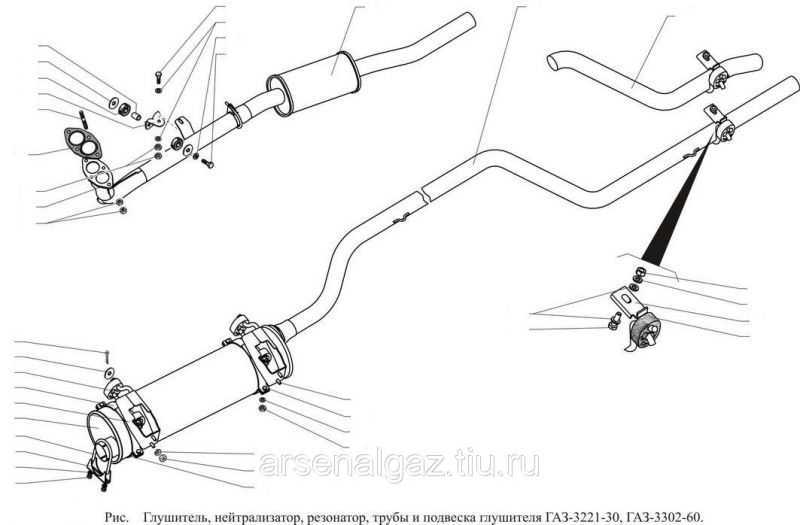

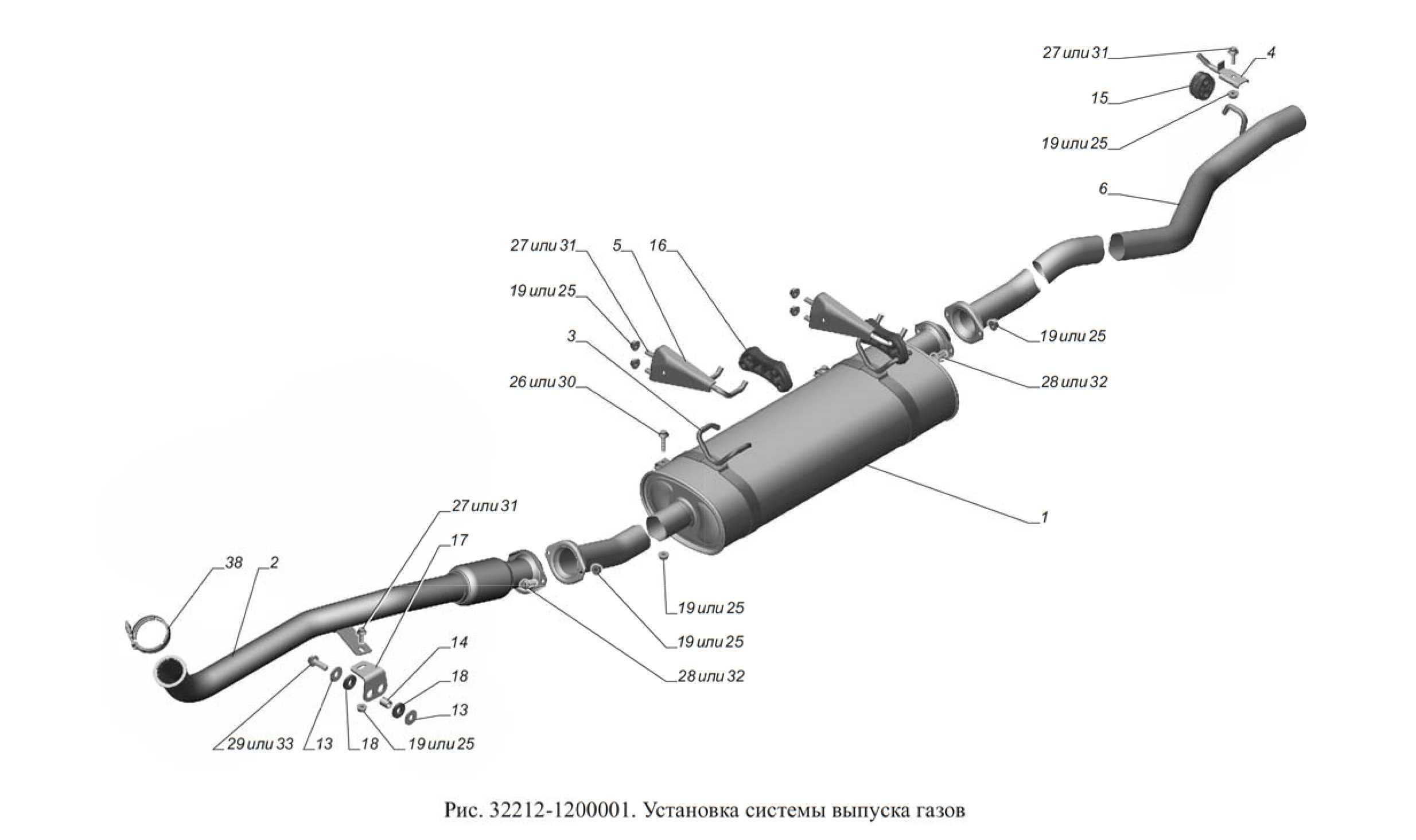

Выхлопная система газель двигатель 405 евро 3 схема

Где находится и принцип его работы

Глушитель устанавливается на днище автомобиля в конце выхлопной системы.

Как правило, перед ним, ближе к двигателю, устанавливается резонатор, который уменьшает низкочастотные колебания и в выхлопной системе играет роль дополнительного компонента.

Не смотря на, казалось бы, небольшие размеры устройства, звуковая волна проходит через него несколько километров. Достигается это наличием внутри глушителя лабиринтов, которые ослабляют звуковые волны.

Чем больше расстояния проходит волна, тем больше энергии она теряет и тем меньше становиться звук.

Чтобы разобраться из чего состоит глушитель, нужно понять, какие виды устройств бывают и чем они отличаются друг от друга.

5.13.6. Замена приемной трубы

1. Отверните три гайки крепления фланца приемной трубы к выпускному коллектору.

ПОЛЕЗНЫЙ СОВЕТ

Гайки крепления фланца приемной трубы после длительной эксплуатации «пригорают» к шпилькам. Во избежание поломки шпилек перед отворачиванием смочите резьбовые соединения жидкостью WD-40 (или составами, подобными ей) или керосином.

Рекомендуем при каждой разборке соединения заменять гайки новыми, так как грани гаек могут смяться и при последующей затяжке (отворачивании) могут сорваться совсем, после чего отвернуть гайку будет очень трудно.

2. …и три гайки крепления фланца приемной трубы к фланцу нейтрализатора отработавших газов (или фланцу проставки).

3. Снимите подушку подвески системы с кронштейна на приемной трубе…

4. …разъедините фланцы приемной трубы и нейтрализатора…

5. …сдвиньте фланец приемной трубы со шпилек выпускного коллектора и снимите трубу.

6. Снимите уплотнительные прокладки с фланцев нейтрализатора.

7. …и выпускного коллектора.

ПОЛЕЗНЫЙ СОВЕТ

Заменяйте новыми уплотнительные прокладки между фланцами приемной трубы, нейтрализатора (проставки) и выпускного коллектора при каждой разборке соединения, так как сильно обжатые прокладки не обеспечат надежного уплотнения.

Замена приемной трубы с катализатором ГАЗель 3302

Газель умз 4216 е-3 : Замена прокладки приемной трубы.

Выхлопная система евро3 вместо евро2. Зашумела коробка.

ЗАМЕНА КАТАЛИЗАТОРА НА ГАЗЕЛИ!

ГАЗЕЛЬ ЗА 50к | Замена приёмной трубы | СЕРИЯ 3

Совет по фланцам выхлопной трубы Газель Бизнес 3302

Дополнительные материалы

Как поменять приемную трубу. Гайки прикипели НАМЕРТВО.Газель. Смешное и Полезное. FUNNY & USEFUL.

Замена выпускной трубы Газель(Соболь), двигатель cummins ISF 2.8

Неудачное соединение выхлопной системы газель Next

Замена приёмной трубы,резонатора ГАЗ 3102,3110,31105 дв406

Замена приемной трубы

соболь 4х4 новый глушитель и возвращение катализатора

ЗМЗ-405 в Газели | Убрали катализатор

Газель гв 2014 двс 4216 лс 109 Ремонт катализатора, замена катализатора, ремонт глушителя

Признаки и причины прогорания прокладки головки блока цилиндров

Прогорание прокладки головки блока может привести к течи и (или) смешению рабочих жидкостей и газов двигателя, так как она уплотняет соединения каналов и камер сгорания. Например, моторное масло с охлаждающей жидкостью (ОЖ), охлаждающая жидкость с газами из камер сгорания. В результате нарушается нормальная работа двигателя автомобиля практически на всех режимах, так как отказывает один из цилиндров.

Признаки неисправности: прогорела («пробита») прокладка головки блока цилиндров

Моторное масло смешивается с охлаждающей жидкостью (ОЖ), признаки неисправности

Прогорела часть прокладки между масляным каналом и каналом охлаждающей жидкости.

— При этом на масляном щупе и на пробке маслоналивной горловины появляется светлый налет (водно-масляная эмульсия). Количество этой эмульсии может быть больше или меньше, в зависимости от степени прогорания прокладки. Уровень масла в поддоне повышается. В расширительном бачке системы охлаждения на поверхности охлаждающей жидкости возможны масляные разводы.

— Уровень охлаждающей жидкости в расширительном бачке падает без видимой утечки.

— Наблюдается белый дым из глушителя с сладковатым запахом тосола, который не исчезает после прогрева.

— Двигатель «троит», теряет мощность и приемистость, повышается расход топлива.

— Свеча в нерабочем цилиндре мокрая.

Устраняется неисправность только заменой прокладки, проверкой головки блока (возможно, ее «повело» от перегрева) и ее шлифовкой, заменой масла и охлаждающей жидкости с промывкой систем.

Охлаждающая жидкость смешивается с газами из камеры сгорания, признаки неисправности

Прогорела часть прокладки между каналом охлаждающей жидкости и камерой сгорания одного из цилиндров.

В зависимости от степени прогорания прокладки симптомы могут быть следующие.

— Бурление охлаждающей жидкости от выходящих газов и сильное, постоянное повышение уровня в расширительном бачке системы охлаждения.

— Течь ОЖ через крышку в расширительном бачке, в особо запущенных случаях выбивание этой крышки или раздувание бачка (так как прорвавшиеся газы создают избыточное давление в системе охлаждения). По этой же причине начинают течь радиатор, патрубки, насос охлаждающей жидкости и т.п. Патрубки становятся твердыми их сложно прожать рукой.

— Постоянное завоздушивание системы охлаждения, приводит к тому, что перестает работать печка (так она самая высокая точка СО и газы скапливаются именно в ней), термостат без видимых причин начинает несвоевременно открываться, что вызывает перегрев двигателя. Температура при прогреве и работе скачет то выше, то ниже.

— Цилиндр двигателя, в котором произошло такое прогорание, начинает хуже работать или отказывает вовсе, что приводит к «троению» двигателя, падению мощности и приемистости, повышению расхода топлива.

Убедиться в наличии газов в охлаждающей жидкости можно, надев тонкую резиновую перчатку или воздушный шарик на горловину расширительного бачка (крышка горловины снята) и запустив двигатель – выходящие из горловины газы будут надувать перчатку.

Лечится проблема установкой новой прокладки под головку блока и шлифовкой головки блока, если требуется.

Течь масла или ОЖ, прорыв газов с боковых сторон двигателя из-под прокладки головки блока

Течь ОЖ или масла можно наблюдать, визуально осмотрев двигатель со всех сторон в районе прилегания головки блока к блоку цилиндров. Звуки от прорывающихся наружу газов можно услышать, прислушавшись к работе двигателя на холостом ходу. При этом в зависимости от степени прогара будет наблюдаться падение уровня ОЖ в расширительном бачке и уровня масла в поддоне.

Причины неисправности: прогорела прокладка головки блока цилиндров

— Перегрев двигателя в следствии неправильно установленного угла опережения зажигания (позднее зажигание), либо неисправности системы охлаждения или ее вентилятора.

— Слабая или неравномерная затяжка болтов головки блока после ремонта.

— Установка прокладки головки наперекос при ремонте.

— Применение некачественного топлива.

— Низкое качество изготовления ремонтной прокладки под головку блока.

Примечания и дополнения

— Помимо прогорания прокладки головки блока «троение» могут вызвать такие неисправности двигателя как: прогорание клапана, нарушение зазоров в клапанном механизме, износ поршней и цилиндров, смещение фаз газораспределения (ремень ГРМ перескочил на зуб-другой), наличие трещин в головке блока или блоке цилиндров.

— Измерение компрессии поможет определить не герметичный цилиндр при повреждении прокладки в районе камер сгорания.

Источник

Замена Глушителя На Газели

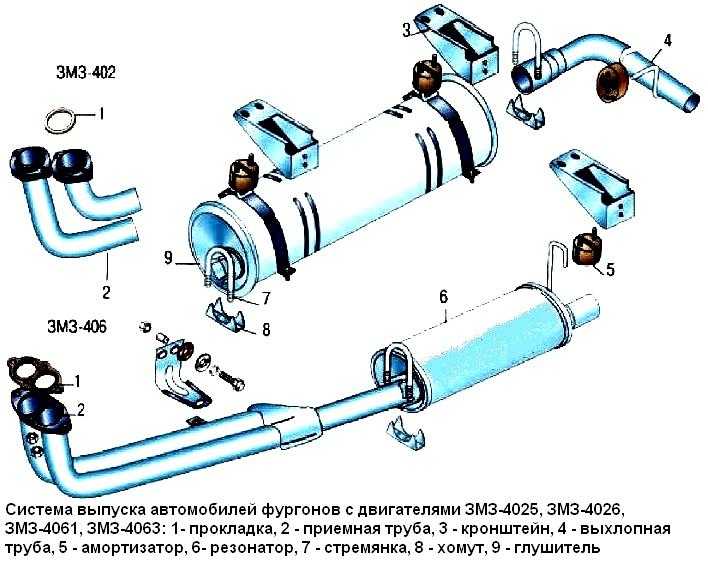

Выхлопная система состоит из нескольких частей, каждая из которых играет важную роль. К ним относятся приемная труба, катализатор, резонатор и непосредственно сам глушитель. Основные функции, которые он выполняет, это шумоподавление и снижение выделения вредных газов. Также, на приемной трубе зачастую находится гофра, призванная снизить вибрацию. Неисправность любой из частей выхлопной системы может сказаться на состоянии всего автомобиля и множества других его частей в частности, поэтому необходимо регулярно производить диагностику данного элемента автомобиля.

Как часто требуется ремонт глушителя

Как правило, при бережной эксплуатации транспортного средства и регулярном посещении автосервиса, работы по ремонту глушителя производятся крайне редко, однако для этого необходимо своевременно обращаться в сервис при малейшем подозрении на какую-либо неисправность в работе выхлопной системы.

Как произвести ремонт глушителя

В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.

В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!

Почему крепление приёмных труб к КПП необходимо

Многие автомобили с ЗМЗ 402 шли с завода с 4х ступенчатой КПП. И довольно популярным тюнингом была замена этой КПП на более
современнную 5ти ступенчатую. Одной из проблем такой замены было различие крепления приёмных труб к данным КПП, то есть
заводские приёмные трубы ЗМЗ 402 для 5 и 4 ступенчатых КПП разные, при смене КПП приёмные трубы само собой никто не меняет,
а на крепление просто забивают. Выхлопную систему в таком случае держит два штатных крепления у глушителя и резонатора, а с
другого конца коллекторы. В моём случае меня вынудило делать крепление приёмных труб то, что они стали задевать за лонжерон и
соответственно нехило греметь при движении:

Кроем того, незакреплённые приёмные трубы ускоряют износ уплотнительных колец в соединении коллектор-приёмные трубы, а также
прокладки коллекторов. Выпускной коллектор ЗМЗ 402 состоит из двух частей, при этом выпускной коллектор
2го и 3го цилиндров закреплен всего на 3 шпильки, значительно слабее остальной части и при незакреплённых приёмных трубах
нагрузка на эту деталь существенно возрастает. Вплоть до того, что у меня, например, одна из шпилек крепления выпускного коллектора
2го и 3го цилиндров полностью открутилась. При этом движок тарахтел как с прямотоком, если не хуже.

Так выглядят места крепления крепления КПП:

А вот само заводское крепление приёмных труб к КПП 5 ступке. При этом оно одинаковое и для ЗМЗ 402, и для ЗМЗ 406:

Однако, так как КПП у нас 5ти ступенчатая, а приёмные трубы остались от 4х ступенчатой, то этого крепления недостаточно,
необходимо колхозить переходник.

У новой ГБО вместо смесителя электронноуправляемые форсунки

Сегодня в конкурентных преимуществах двигателей УМЗ-4216 числится возможность их работы на сжиженном газе. При этом производитель сохраняет все гарантийные обязательства. Однако если раньше для установки ГБО приходилось выкладывать у дилера кругленькую сумму, то с 2010 года появится возможность приобре-тать «ГАЗель», уже адаптированную под использование в качестве топлива пропанобутановой смеси. На заводе будут устанавливать газовое оборудование итальянской компании REG OMVL. Эта небольшая инженерно производственная фирма входит в крупный международный холдинг SIST GROUP. Все компоненты ГБО сертифицированы по современным стандартам ECE67R-01 и одобрены к применению в Европе.

Глушитель на Газель Евро-2

КАМАСпецШинаШины на Газель мелким оптом и к тому же в розницу с бесплатной доставкой.https://4avto.ru/Отдел продаж:+7-495-727-22-868-800-775-38-86+7-903-721-76-80

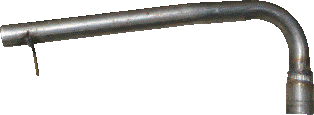

1. Приёмная труба на Газель Евро-2 дв. ЗМЗ-405

Приёмная труба Газель Евро-2 дв. ЗМЗ-405

Цена 1800 руб.

2. Приёмная труба Газель без катализатора Евро-2 дв. ЗМЗ-405

Приёмная труба Газель без катализатора Евро-2 дв. ЗМЗ-405

Цена 1800 руб.

3. Приёмная труба Газель без катализатора Евро-2 дв. ЗМЗ-406

Приёмная труба Газель без катализатора на Евро-2 ЗМЗ-406

Цена 1300 руб.

4. Приёмная труба Газель без катализатора Евро-2 дв. ЗМЗ-402

Приёмная труба Газель без катализатора Евро-2 ЗМЗ-402

Цена 1300 руб.

5. Катализатор (нейтрализатор) на Газель ЕВРО-2 нержавейка дв. ЗМЗ-405

Катализатор нейтрализатор на Газель Евро-2 нержавейка дв. ЗМЗ-405 367.1206000-01

Цена 6500 руб.

6. Обманка катализатора (нейтрализатора) на Газель ЕВРО-2 дв. ЗМЗ-405

Обманка катализатора нейтрализатора на Газель Евро-2 дв. ЗМЗ-405

Цена 1000 руб.

Почему выходит из строя?

Ответ достаточно банален, так как сделан из металла и постоянно находится в агрессивной среде высокие температуры и вода (снег) под днищем – попросту прогорает или гниет. Металл начинаем разлагаться и от соли на дорогах.

Конечно, устройство современных глушителей улучшено, применены другие сплавы в конструкции, все рано через какое-то время он выгорает. Причем у современных вариантов, зачастую страдают перегородки внутри, либо прогорает пористый материал (зачастую минеральная вата) из-за чего начинает реветь даже целый снаружи глушитель.

Вот такое вот оно устройство глушителя, как видите сейчас это не только «глушение» звука от двигателя, но и экология и мощность.

НА этом заканчиваю, думаю вам было полезно, искренне ваш АВТОБЛОГГЕР.

Ненадежный, вонючий и шумный. Только такое мнение о двигателях внутреннего сгорания могло звучать в начале XX века. А чего еще было ждать? Самый громкий звук, который слышал тогда человек — работа промышленного пресса или шум от паровоза. Но эти шумы были хоть как-то предсказуемы. Автомобиль тех лет был абсолютно непредсказуем ни по поведению, ни по уровню шума, который доставал горожан.

Еще в начале 20 века автомобили ездили без глушителей

Признаки выхода глушителя из строя

Первое, что водитель заметит, это:

Повышенный шум работы двигателя и нестабильная его работа;
Понижение мощности мотора;
Копоть из выхлопной трубы;
Появление звонких звуков под автомобилем;
Увеличенный расход топлива;
Появление посторонних запахов в салоне;
Частые головные боли у водителя и пассажиров, их, при недлительном воздействии, может вызвать окись углерода. Длительное воздействие газа на организм может привести к смерти.

Осмотрите глушитель на наличие проржавелых отверстий, возьмите рукой и пошатайте в стороны, если прогорели перегородки или перфорированные трубы, то они будут греметь.

Что делать если прогорел глушитель читайте здесь.

Появившиеся ржавые отверстия старайтесь сразу же заделывать, способов очень много, но желательно сразу же менять изделие на новое.

Выхлопная система «Лады-Калины»

Владельцам автомобиля «Лада-Калина» рано или поздно приходится сталкиваться с ремонтом или заменой глушителя. Этот узел является одним из проблемных, что связано с заводскими недоработками. Несмотря на то что конструкция выполнена в виде цельного и герметичного корпуса без сварных швов, после пробега в 40 тыс. км система изнашивается: нарушается целостность корпуса, звук становится громче. Глушитель можно отремонтировать путём установки заплатки на прогоревшее место при помощи сварки. Однако такая мера лишь временно избавит от проблемы. Поэтому рекомендуется заменить элемент на новый. Конструкция системы выхлопа выполнена таким образом, что даже неопытный автомобилист своими руками сможет провести диагностику и замену.

Деталь, в зависимости от модификации автомобиля, отличается. Так, для кузовов седан и универсал применяется модель с изогнутой трубой, а для хэтчбека — с прямыми входной и выходной трубами. Каталожные номера деталей следующие:

1118–1200010 глушитель основной для «Лады-Калины» седан и универсал;
1119–1200010 глушитель основной для «Лады-Калины» хэтчбек.

Из чего состоит глушитель «Лады-Калины»

Основное назначение выхлопной системы — поглощение шума отработавших газов двигателя. На «Ладе-Калине» узел состоит из резонатора и глушителя. Соединяются детали между собой хомутом и уплотнительным кольцом. Глушитель — это цельная конструкция, а резонатор состоит из нескольких замкнутых камер. Соединение камер выполнено трубками небольшого размера с отверстиями. Такое конструктивное исполнение обеспечивает сглаживание резонатором звуковых колебаний. У последних версий автомобиля места стыков дополнительно прокладываются шумопоглощающим материалом.

Система выпуска отработавших газов: 1-прокладка; 2-каталитический нейтрализатор; 3-уплотнительная прокладка; 4-металлокомпенсатор; 5-дополнительный глушитель; 7-кронштейн каталитического коллектора; 8-приёмная труба; 8, 10-подушки подвески глушителей; 9-металлическое уплотнительное кольцо; 11-основной глушитель; 12-скобы хомута

Обновление от 14.02.2015

При замене корзины сцепления решил за компанию восстановить опору КПП при помощи ремкомплекта — 2х пружин и 3х резиновых
буферов. Обнаружил две интересные вещи. Во-первых — сама опора ассиметричная, и двигатель действительно слегка смещён
вправо относительно центра авто. И опоры двигателя разные с обеих сторон. Однако самое интересное, что после откручивания
болтов снизу опоры оказалось, что положение упоров пружин регулируются в довольно широких пределах:

И если вернутся к изначальной проблеме статьи — задеванию приёмными трубами лонжерона, то регулировкой упоров пружин можно
ещё больше отодвинуть приёмные трубы от лонжерона

При регулировке советую обратить внимание, чтобы штырь опоры в центральном
отбойнке был равноудалён от стенок, чтобы не было лишних ударов при проезде неровностей. После регулировки опоры КПП зазор
между приёмными трубами и лонжероном ощутимо увеличился.

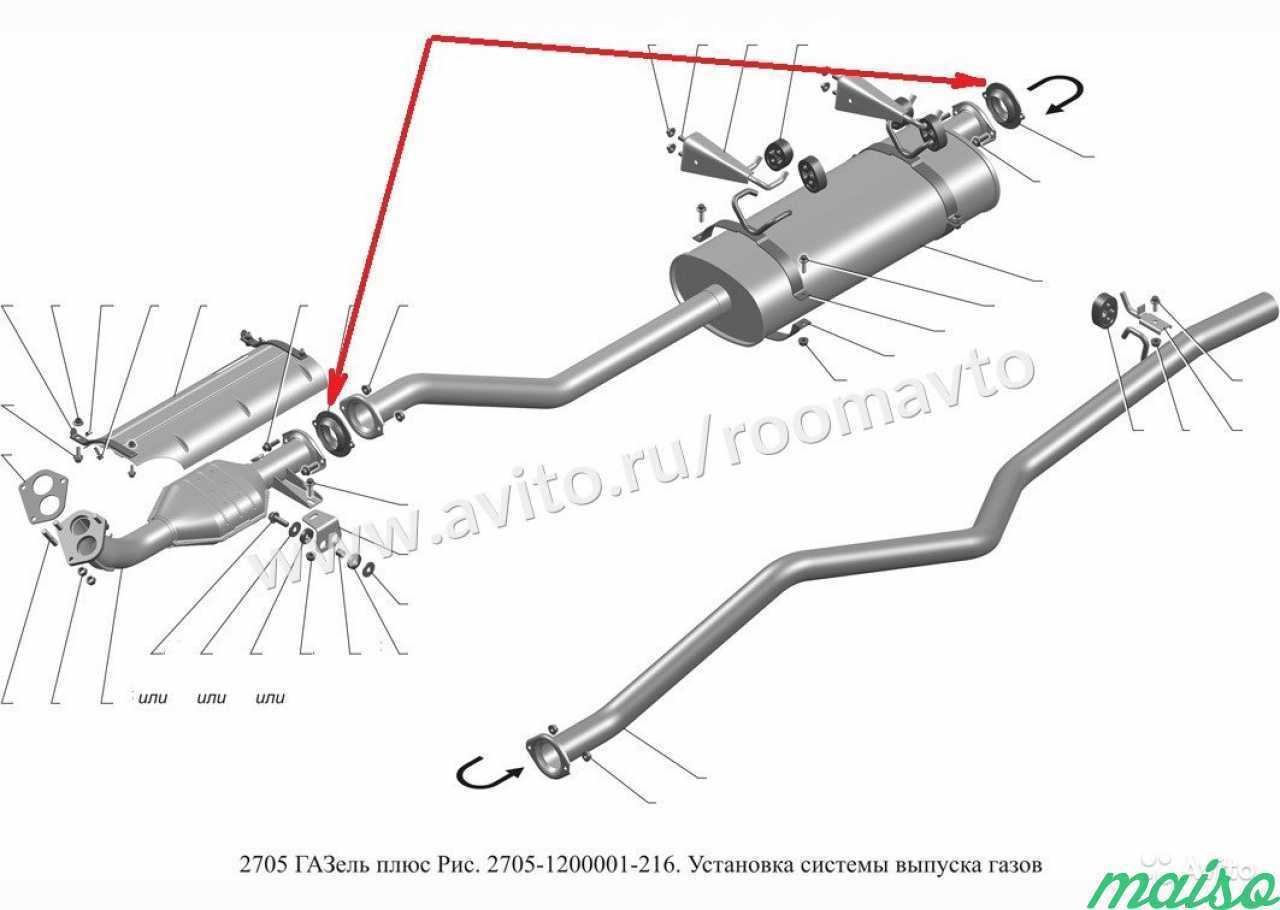

Выхлопная труба Газель

18. Выхлопная труба на Газель Газ-2705 цельнометаллическая Евро-2 длинная

Выхлопная труба Газель ГАЗ-2705 цельнометаллическая Евро-2 длинная

Цена 1200 руб.

19. Выхлопная труба Газель бортовая Евро-2 короткая

Выхлопная труба на Газель бортовая Евро-2 короткая

Цена 1200 руб.

20. Труба промежуточная «доллар» (между резонатором и глушителем) на Газель Газ-2705 цельнометаллическую с двигателем ЗМЗ-402

Труба промежуточная «доллар» на Газель ГАЗ-2705 дв. ЗМЗ-402

Цена 700 руб.

21. Труба выхлопная Газель-2705 (после глушителя) на Газ-2705 цельнометаллическую с двигателем ЗМЗ-402

Труба выхлопная на Газель ГАЗ-2705 ЗМЗ-402

Цена 700 руб.

22. Выхлопная труба Газель (гусёк) короткая

Выхлопная труба Газель (гусёк) короткая

Цена 500 руб.

23. Труба промежуточная на Соболь-2217 дв. ЗМЗ-405

Труба промежуточная Соболь-2217 ЗМЗ-405

Цена 1000 руб.

24. Труба промежуточная на Соболь -2217 дв. ЗМЗ-406

Труба промежуточная Соболь-2217 дв. ЗМЗ-406

Цена 1000 руб.

25. Выхлопная труба Соболь-2217 дв. ЗМЗ-405, она же на Газель 330202 удлинённая база ЕВРО-3

Выхлопная труба Соболь-2217 дв. ЗМЗ-405 и Газель-330202 удлинённая база Евро-3

Цена 1000 руб.

26. Выхлопная труба Соболь -2217 дв. ЗМЗ-406

Выхлопная труба на Соболь -2217 дв. ЗМЗ-406

Цена 1000 руб.

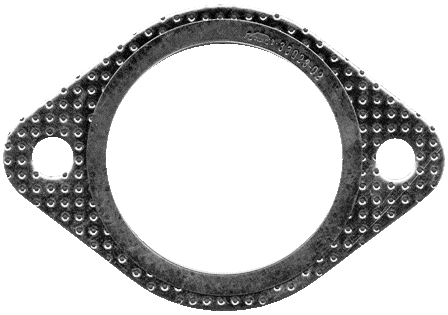

27. Прокладка приёмной трубы Евро-3 дв. ЗМЗ-405

Прокладка приёмной трубы Евро-3 дв. ЗМЗ-405

Цена 200 руб.

28. Прокладка приёмной трубы (катализатора) дв. УМЗ-4216 и Крайслер

Прокладка приёмной трубы (катализатора) дв. УМЗ-4216 и Крайслер

Цена 200 руб.

29. Прокладка глушителя Газель

прокладка глушителя газель

Цена 100 руб.

30. Кольцо-прокладка глушителя Газель Евро-3

Кольцо-прокладка глушителя Газель Евро-3

Цена 300 руб.

31. Хомут глушителя на Газель усиленный

хомут глушителя газель усиленный

Цена 150 руб.

Все ремонтные работы по выхлопной системе мы рекомендуем проводить только на лицензированных станциях технического обслуживания. Работы по замене выхлопных элементов глушитель на Газель Евро-2 достаточно сложные и к тому же необходимо специальное оборудование. Доверьте эти работы профессионалам и Вы в итоге сэкономите Ваше время, здоровье и нервную систему. А это поверьте, во всяком случае не мало. Всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать, что Вы думаете.

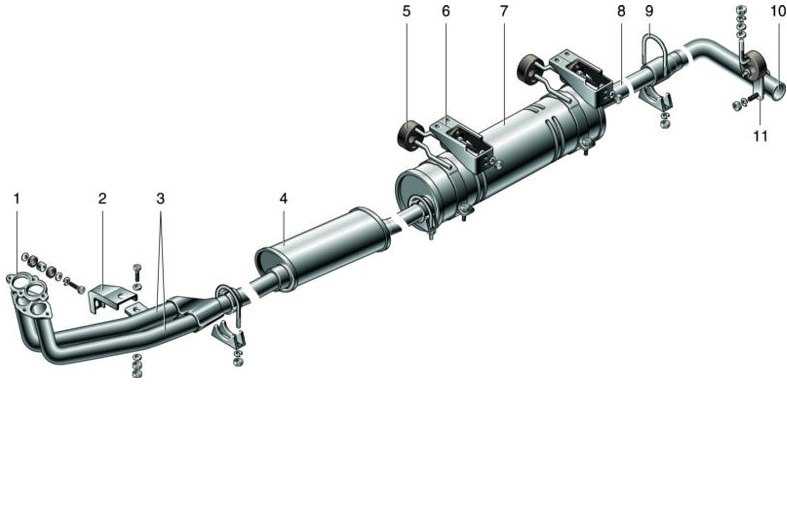

Глушитель Газель

Несмотря на такое большое разнообразие вариантов современных глушителей, все они имеют одинаковое внутреннее устройство (жаростойкая вата, перегородки и перфорированные патрубки).

Эти глушители могут производиться из алюминизированной, черной, нержавеющей стали или алюмоцинка. Учитывая, что «Газель» – это рабочая «лошадка», которая работает на износ круглые сутки, глушитель ее выхлопной системы должен быть сделан из особо прочного материала и повышенным качеством изготовления.

Современный глушитель в автомобиле, не смотра на кажущуюся простоту конструкции, является высокотехнологичным устройством в задачу которого входит не только отвод отработанных газов из выхлопной системы, но и понижения уровня шума, которое осуществляется за счет обрезания переменных импульсов высокого и низкого давления выхлопных газов, образующихся в результате работы двигателя.

Из статьи вы узнаете, какие типы автомобильных глушителей бывают, их устройство и конструктивные особенности. Поговорим про конструкцию глушителей ВАЗ 2101/2107/2109/2110, Ока, УАЗ, а также рассмотрим, как сделать устройство своими руками.

Глушитель спасет ДВС

Ведь был же тихий и спокойный электродвигатель, который уже к началу века активно трудился и на электромобилях, в том числе. Идея применения электрической энергии взамен энергии нефти нравилась далеко не всем, поэтому большинство проектов, связанных с электричеством, были свернуты, чертежи конфискованы, изобретатели в срочном порядке болели странными болезнями и скоропостижно умирали, а бензиновые двигатели активно развивались. При содействии правительств и всесторонней поддержке, несмотря на массовое недовольство.

Действительно, глушитель стал одним из фактором спасения бензинового проекта. Началось все с французов, с компании Панар-Левассор. Именно они прикрутили трубу к ДВС, чтобы хоть как-то успокоить его. Получилось относительно неплохо, шумоподавитель начал активно развиваться и обрастать все новыми элементами и конструкционными особенностями.

Видеоурок о выпускном клапане, резонаторе, прямотоке
