Снятие, осмотр и установка головки блока цилиндров змз

Показания к капитальному ремонту

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё.Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ.При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городедолжен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расходбензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственнодвигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
Необходимо слить охлаждающую жидкость (антифриз/тосол)
Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
Снимаем дроссельную заслонку , не забыв снять тросик газа
Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
Отсоединяем шланги охлаждения системы.
Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
Откручиваем и снимаем впускной коллектор
Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

С помощью шестигранника снимаем пластиковый кожух ГРМ
Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
Вынимаем стопорные кольца из пазов хвостовиков валов.
Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

Замена прокладки головки блока цилиндров
Замена распредвалов
Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

Как снять головку блока цилиндров на уаз буханка 402 двигатель

Просмотр полной версии : не могу снять головку блока

Голову сегодня снял)))После долгих мучений вычитал способ Налил масло в первый цилиндр.закрутил свечу и прокрутил стартером,потом тоже самое с четвертым цилиндром, голова отошла немного а дальше уже раскачивал и поднимал))) И, видимо, при снятой оси коромысел? Хороший способ, беру на вооружение. Спасибо, Славяныч!

А я делал ещё так: поднимал домкратом машину с правой стороны, ставил под коллектор снизу какой-нибудь дрын покрепче, чтоб он другим концом упирался в землю под двигателем. Затем опускал домкрат, в результате чего дрын с силой давил на коллектор снизу, побуждая головку слезть со шпилек. Затем с других сторон обстукивал головку, иногда этот способ хорошо помогает: головка подаётся и начинает слезать со шпилек. Правда, при этом можно порвать подушки двигателя, поэтому лучше отвернуть их болты.

не так давно с приятелем моей ласточке голову сдирали 10 дней! тельфером поднимали за головку перед машины. всему виной пресловутая 4 шпилька. на ночь тряпка соляркой, день раскачиваем, следуюшую ночь ВДшка, день качаем и так 10 дней. перед посадкой самазали шпильку графиткой на всякий следующий случай Я делаю так:

1.На снятой ГБЦ рассверливаю отверстия под шпильки сверлом на 13 мм (ох и срани же при этом оттуда вместе со стружкой вылетает!)

3. Шпильки перед установкой ГБЦ смазываю тонким слоем нигрола.

4. Отверстия под шпильки в самой ГБЦ тоже смазываю нигролом, для чего проталкиваю через них тряпичный пыж, смоченный нигролом.

Как показал опыт, при такой обработке головка снимается без проблем даже через несколько лет эксплуатации.

1.На снятой ГБЦ рассверливаю отверстия под шпильки сверлом на 13 мм (ох и срани же при этом оттуда вместе со стружкой вылетает!)

3. Шпильки перед установкой ГБЦ смазываю тонким слоем нигрола.

4. Отверстия под шпильки в самой ГБЦ тоже смазываю нигролом, для чего проталкиваю через них тряпичный пыж, смоченный нигролом.

Как показал опыт, при такой обработке головка снимается без проблем даже через несколько лет эксплуатации. а негорол не прикипает как салидол (литол)? знаю прокладки смазывают негролом, салидолом, литолом вместо герметика присыхает так что прокладку потом только наждаком.

а негорол не прикипает как салидол (литол)? знаю прокладки смазывают негролом, салидолом, литолом вместо герметика присыхает так что прокладку потом только наждаком. В том-то и дело, что нигрол не прикипает. Правда, прокладки я им не мажу, смазываю лишь шпильки и отверстия под них — действует отлично! Так же всегда капаю каплю нигрола на все резьбовые соединения, кроме тех, что находятся и без того в масле (двигатель и т.п.). Тоже отлично действует — отворачивается потом легко даже спустя несколько лет.

Если его нет, подкладываем под клапан подходящий упор, например гайку.

Надавливая на тарелку клапана приспособлением, сжимаем пружину. Если тарелка “подклинивает”, допускается постукивание по упору рассухаривателя молотком.

Удерживая пружины сжатыми, пинцетом извлекаем два сухаря и плавно отпускаем пружины.

Убрав приспособление, снимаем тарелку…

Щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.

Снимаем опорную шайбу.

Извлекаем клапан из головки блока.

При износе направляющей втулки клапана, поддеваем отверткой и снимаем стопорное кольцо.

Ударами молотка через оправку выбиваем втулку.

Охлаждаем втулку в сухом льду (двуокись углерода), а головку блока нагреваем до температуры 160–180°С,…

…и с небольшим усилием запрессовываем втулку. Ее выступание над головкой должно быть 20 мм.

Внутренний диаметр ремонтной втулки уменьшен на 0,38 мм и развертывается под необходимый размер после запрессовки ее в головку блока. При ремонте новые клапаны притираем к седлам (см. Разборка и ремонт головки блока цилиндров).

Сборку головки блока производим в обратной последовательности, устанавливая с помощью оправки новые маслоотражательные колпачки.

• Замена тормозных дисков ниссан теана j31



• Замена антифриза bmw f30 320d



• Ваз 2104 установка газа



• Замена лампочек киа к5



• Как снять руль мерседес

Ремонт автомобилей УАЗ

Получите индивидуальное предложение от дилера

Авто предлагает услуги по ремонту и обслуживанию всех моделей Ульяновского автомобильного завода: Патриот, Хантер, Пикап, СГР («Буханка»), Профи, и их модификаций. Обслуживание у официального дилера «Луидор» гарантирует установку и продажу только оригинальных и сертифицированных запчастей, проведение работ на современном оборудовании квалифицированными сотрудниками автосервиса, а так же широкий выбор доработок, тюнинга, и установку дополнительного оборудования.

Тех оказывает услуги:

• Техническое обслуживание автомобилей УАЗ (замена моторного масла, КПП, трансмиссии, тормозной жидкостей, фильтров, свечей зажигания, и др.);
• Диагностика (компьютерная и визуальная диагностика основных систем и агрегатов автомобилей, сброс ошибок);
• Ремонт ДВС (замена цепи и натяжителя ГРМ, приводного ремня, замена стартера, опрессовка ГБЦ, и др.)
• Ремонт и замена КПП, сцепления;
• Замена выхлопной системы, глушителя;
• Обслуживание тормозной системы (замена колодок, суппортов, дисков, тросов ручного тормоза);
• Осмотр и ремонт ходовой (карданного вала, стоек, ступиц, пружин, амортизаторов, рулевых тяг, и др.);
• Услуги автоэлектрика (диагностика электрики, замена генератора, аккумулятора, замена проводки, и т.д.);
• Ремонт топливной системы (в том числе замена баков, насоса, магистралей);
• Обслуживание систем рулевого управления (замена насоса и жидкости ГУР, рулевой рейки);
• Установка дополнительного оборудования и доработка автомобилей (автосигнализация, шумоизоляция, антикор, автономные отопители, установка ГБО, пневмоподвеска, усиление рессор, и др.)
• Шиномонтаж и сход-развал;
• Продажа запчастей.

Опытные сотрудники тех готовы решить самые сложные задачи, помочь с гарантийным ремонтом, обнаружить и устранить неисправности, выполнить техническое облуживание по регламенту производителя.

Характеристики двигателя ЗМЗ-402

Производство	ЗМЗ
Марка двигателя	ЗМЗ-402
Годы выпуска	1981-2006
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	8.2 6.7*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	100/4500 90/4500*
Крутящий момент, Нм/об.мин	182/2500 172/2500*
Топливо	92 76*
Экологические нормы	—
Вес двигателя, кг	181 184**
Расход топлива, л/100 км — город — трасса — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе	6
При замене лить, л	5.8
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике	200 200
Тюнинг — потенциал — без потери ресурса	120-130
Двигатель устанавливался	ГАЗ 2410 ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Показания к капитальному ремонту


Собственно показаний к капитальному ремонту 2 — это повышенный расход бензина и/или масла. В принципе всё.
Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ.
При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршня\клапана). Для любого
авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе
должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.


В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход
бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно
двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.


Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался
в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема
течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

ГАЗ 31 ЗМЗ непростые 3 литра › Бортжурнал › Сборка 402GT =)

Про саму сборку много писать не буду, напишу только о некоторых важных тонкостях при сборке мотора. Некоторые из них играют не последнюю роль для правильной работы мотора.

Для начала расскажу про коленвал. Перед окончательной установкой нужно поставить вал на место без смазки на сухую, без набивки.

Набивка Использовать только качественную («мерседесовскую») и ставить по вращению коленвала на сгон масла по плетению.

Далее про гильзы. Гильзы должны быть выше блока (выступать) на 0,01-0,1мм. Лучше на 0,05мм =) (Замеряется при снятии ГБЦ. И соответственно делается вывод — оставить как есть, просадить или поднять). При установке новых гильз не определить (Выступ будет большой, так как прокладки под гильзами не сжаты) но все же можно прикинуть по старым гильзам как они сидели и т.д. При малом выступе гильзы плохо зажимает в блок и они «болтаются» на высоких оборотах, так же высок риск прогорания прокладки ГБЦ. Слишком большой выступ не даст головке хорошо сесть на блок и по стыку может выходить охлаждающая жидкость. Но самое главное чтоб гильзы выступали все на одном уровне! Под мои гильзы нет не медных не резиновых колец как под стандартные гильзы 402 и 417 соответственно. Я так же пользуюсь пивными банками и очень даже успешно. Главное все хорошо промазать качественным высокотемпературным герметиком.

повторная протяжка гбц

И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.

В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.

Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.

Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.

Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.

Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.

Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.

Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.

Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.

Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать тут. И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!

Отмывка деталей


Следующим этапом капитального ремонта является отмывка деталей от смолистых отложений. Вот так ГБЦ выглядела за год до
капитального ремонта, после 1,5 лет на полусинтетике:


Отмывка осуществлялась средством для мытья посуды (пойдёт любое) при помощи зубной щётки. Технология такая — капаем средством
для мытья посуды и трём зубной щёткой, как жижа почернеет бумажной салфеткой вытираем насухо. И так далее, таким образом
отмыть удалось почти все детали:

Ось коромысел разбираться не пожелала, я и не настаивал . Мелкий крепёж, тарелки клапанов, регулировочные болты я замачивал
на ночь в средстве для мытья посуды. Клапанную крышку сперва изнутри скоблил строительным мастерком, отложений было реально
много. Потом отмывал всё тем же средством для мытья посуды в ведре.

клапана

Собирают головку блока в порядке, разборке обратном. Перед установкой смазать моторным маслоотражательные маслом колпачки, стержни клапанов и ось клапанов коромысел. Устанавливают клапаны в соответствии с метками, при сделанными разборке. Прокладку корпуса термостата и задней прокладку крышки головки блока установить на типа герметик «Гермесил».

При установке головки рекомендуется блока заменить прокладку головки блока.

головки Установка блока производится в порядке, обратном Порядок. снятию затяжки болтов крепления головки показан блока на рис. Последовательность затяжки болтов головки крепления блока цилиндров. Момент затяжки 83–90 Н·м (8, 3– 9, 0 После·м). кгс установки головки блока отрегулировать приводе в зазоры клапанов.

Работа над ошибками

Собственно, причина вскрытия двигателя, это очередной успешный тюнинг — Портинг и ломатинг ГБЦ. По итогу повторной обработки ГБЦ поделюсь своими наблюдениями. Отложения минералки относительно просто отмываются средством для мытья посуды. Лак от синтетики удалить по простому не удалось, но я особо и не усердствовал. При разворачивании втулок нашёл технологию их идеального разворачивания в домашних условиях — сперва любым способом разворачивается одна втулка, там по-любому будет минимальный люфт. После этого зажимаем уголками две втулки, используя первую развёрнутую как кондуктор. В итоге развёртка идёт по идеальной траеткории с минимальными отклоненями. Далее, что касается нарезки сёдел — фаску лучше делать широкую 2 — 2,5 мм, дело в том, что если фаска будет узкой — расклепается не она, а клапан. В итоге получится вогнутая фаска, плохо работающая на холодную. Кроме того, фаска должны быть по внешнему краю клапана — это улучшит наполнение цилиндров. Более подробно читайте в статье про тюнинг ГБЦ. Также не следует пренебрегать регулировкой зазора клапанов, у меня впускные довольно сильно сточились. Я думаю, причина в недостаточном зазоре. У меня установлены стальные штанги, я высчитал требуемый зазор в 0,15. Сейчас же я впускные клапана заменил и теперь зазор со стальными штангами буду выставлять 0,1 мм. Ну и при снятии ГБЦ значительные сложности вызывает сдёргивание с направляющих. При данной сборке двигателя, я покрыл дальнюю направляющуюю теплопроводящей пастой. Кировочепецкие маслосъёмные колпачки показали себя отлично, поставил новые такие же. Одна из причин уменьшения зазора от коромысла до тарелки — это расклёпывание тарелки и углубление сухарей вглубь. Поэтому все тарелки клапанов сменил.

Источник

Контроль затяжки ГБЦ

Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа. К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.

Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.

При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность. Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены

Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.

Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.

Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.

И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.

В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.

Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.

Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.

Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.

Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.

Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.

Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.

Так к какому же мы пришли выводу? А вот к какому! протягивай вовремя головки!

А то сгорят к hujam прокладки!

Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.

Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать . И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!

ГБЦ Газель

Замена седла выпускного клапана ГБЦ Газель

После очередной поездки по республике оставил машину возле дома, а утром при прогреве появился неприятный металлический звон. Первая мысль была — клапана или штанги толкателей. В любом случае — требуется вскрытие. Снятие клапанной крышки ничего не выявило. Выкрутил свечи для прокручивания коленвала за крыльчатку вентилятора и увидел странную картину: свеча третьего цилиндра явно повреждена механически (загнуты электроды и разбит конус изолятора), к тому же как-то легко выкрутилась. Снял ГБЦ и обнаружил «фарш» в третьем цилиндре: седло выпускного клапана вылетело и его обломки хорошо погуляли по цилиндру, оставив следы на рабочей поверхности поршня и камеры сгорания. Все понятно: меняем седло, свечу (резьба свечного канала сильно поведена — значит, ставим ввертыш). Благо с запчастями на 402 двигатель нет проблем.

Новые детали (слева) и убитая свеча

Ввертыш свечи поставил буртиком внутрь, т.е. вкручивал его изнутри и посадил на фиксатор резьбы, седло клапана охлаждал в морозильной камере при — 24 градусах, ГБЦ (камеру третьего цилиндра) грел на газовой плите, предварительно подготовив посадочное место седла. Операция прошла успешно! Рассухаривание клапанов делал молотком, выставляя на тарелку пружин головку на 27, чтобы сухари не улетели.

Слегка прошелся мелким камнем по задирам на рабочей поверхности камеры сгорания во избежании калильного зажигания, пригладил на стекле с алмазной пастой плоскость ГБЦ и посадил все это на место через новую прокладку. И все-таки осталось ощущение, что двигатель уже просится на замену…

Снятие ГБЦ

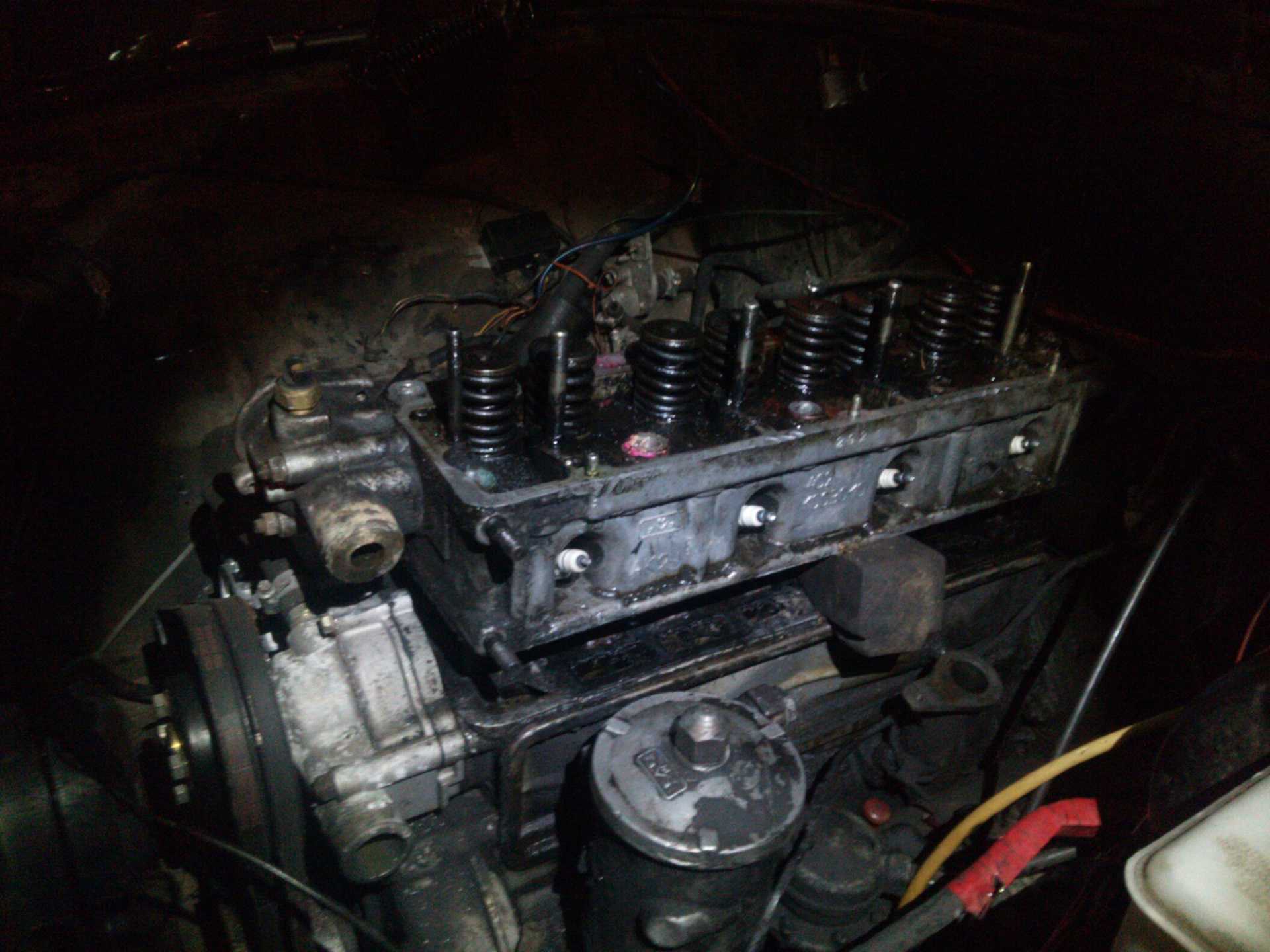

   Для снятия ГБЦ сперва снимаем ось коромысел, затем аккуратно откручиваем 10 гаек. У меня парочка гаек шла со скрипом, так чтооткручивать надо плавно

Важно! Чтобы не перекосить ГБЦ гайки надо откручивать в том же порядке, как и при затяжке, по-немногу.То есть сперва сдергиваем гайки с места. Затем последовательно откручиваем все гайки, откручивая их по трети оборота. Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола)

Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Далее вся надежда на то, что колхоза при прошлой установке ГБЦ не было (типа прикипевшего солидола). Однако, даже при отсутствии прикипевшей прокладки скорее всего будет проблема с предпоследней шпилькой со стороны пассажира:

Причина судя по-всему в том, что она расположена между 3 и 4 цилиндрами и подвергается хроническому перегреву, и бонусом тудапоступает ОЖ. В результате между шпилькой и ГБЦ возникает очень плотный слой окисла. Причём руками, без инструмента сдёрнуть ГБЦ не получится. Поскольку и ГБЦ и блок из алюминия, то пользоваться фомками и прочими металлическими рычагами крайне не рекомендуется, так как может быть повреждена привалочная поверхность, что может привести к течам. Я опытнвм путём пришёл ктакой схеме:

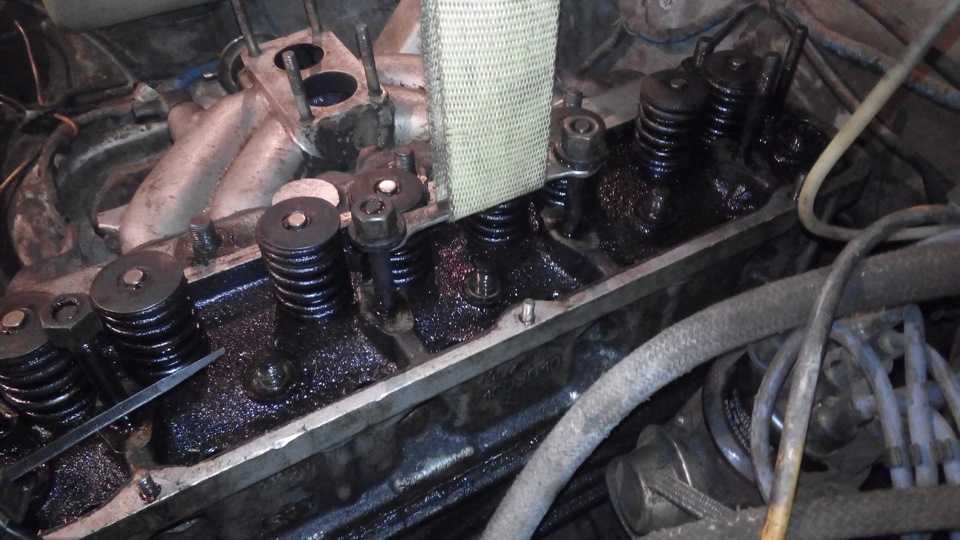

Я сделал из подручных материалов, но смысл вот какой – берём металлический уголок, сверлим отверстия под шпильки крепления осикоромысел, а между шпильками оси коромысел этот уголок упирается в шпильку крепления ГБЦ, предпоследнюю со стороны водителя.Таким образом, затягивая гайки шпилек оси коромысел уголок прижимается к ГБЦ, а за счёт упирания в шпильку ГБЦ потихоньку сдергивается вверх. Таким образом мне удалось наполовину сдернуть ГБЦ, далее орудовал фомкой, но не советую этого делать.Видно, что сама шпилька условно целая, то есть окислялся преимущественно алюминий:

Для предотвращения смещения гильз, фиксируем их втулками, шайбы используются широкие на 16:

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.
