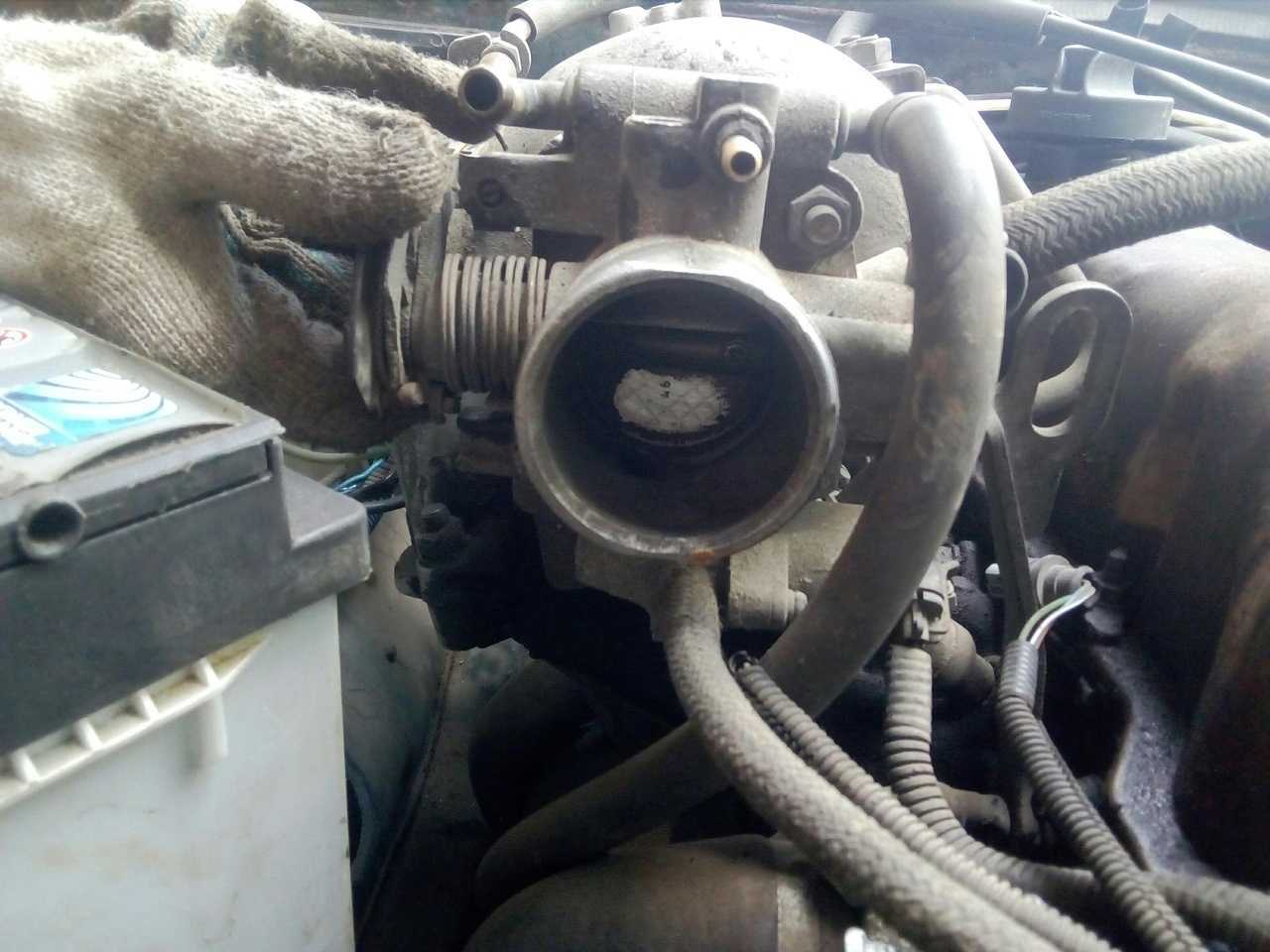

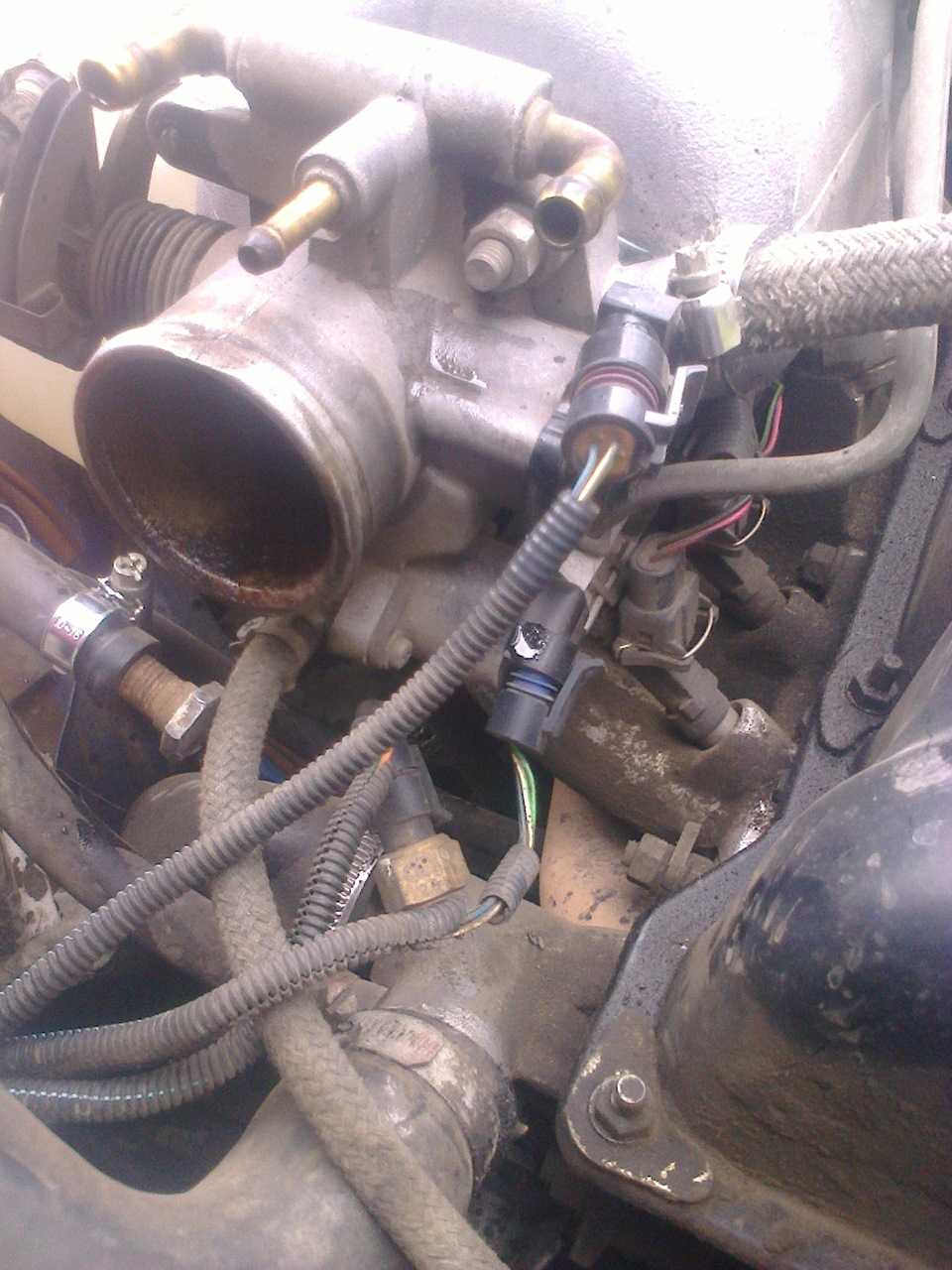

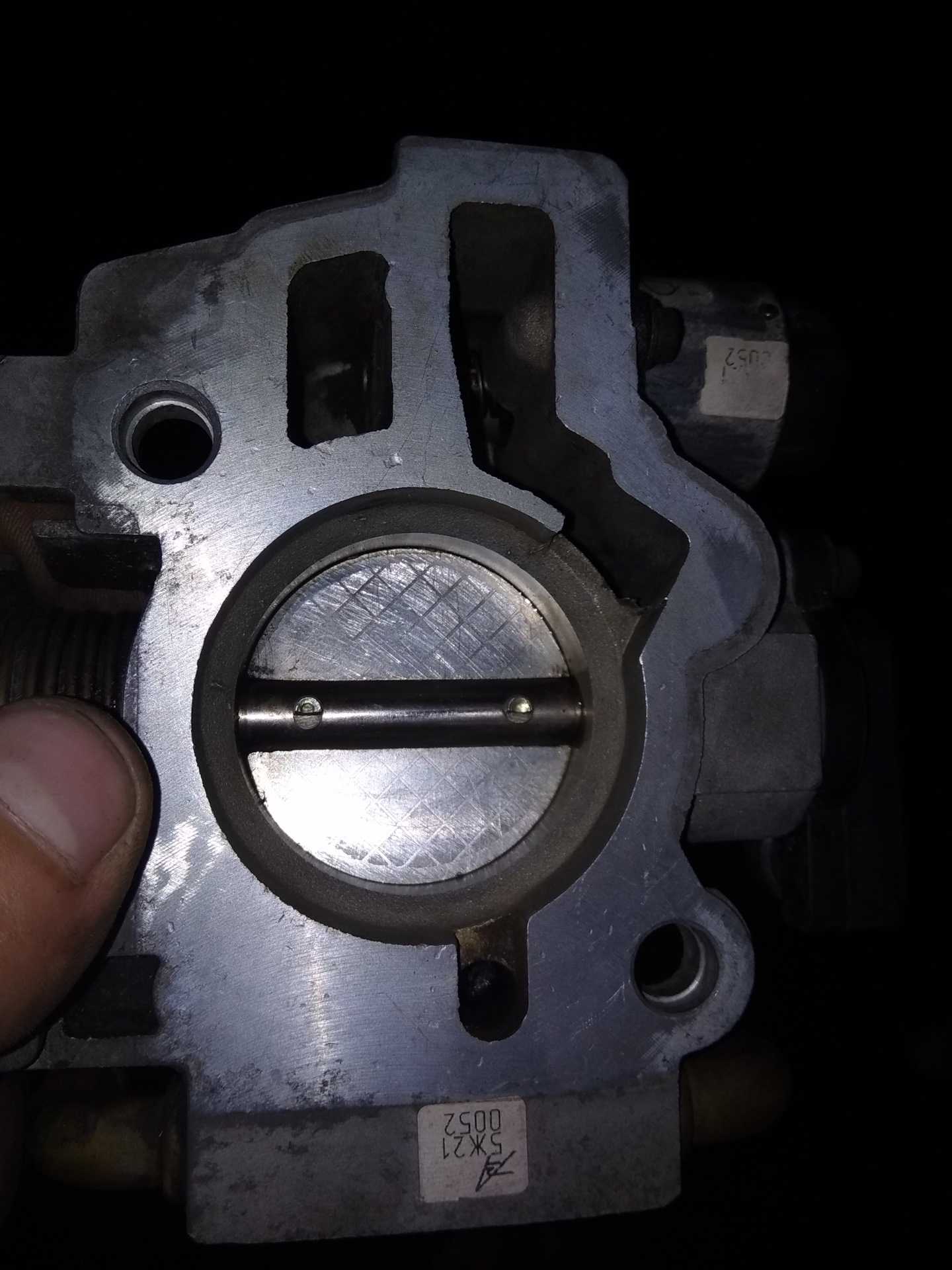

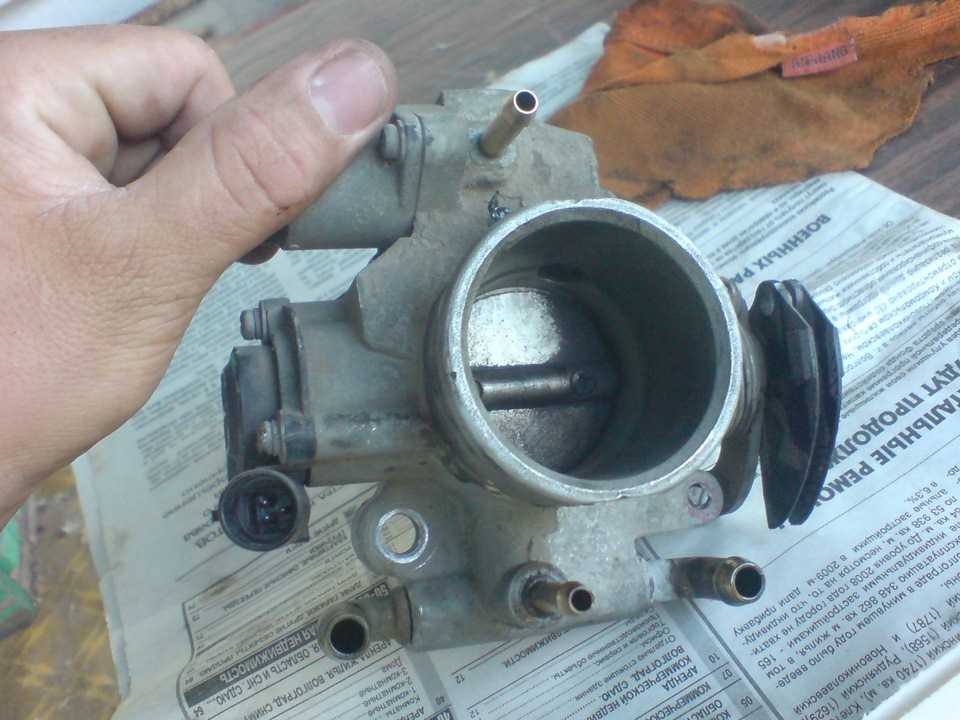

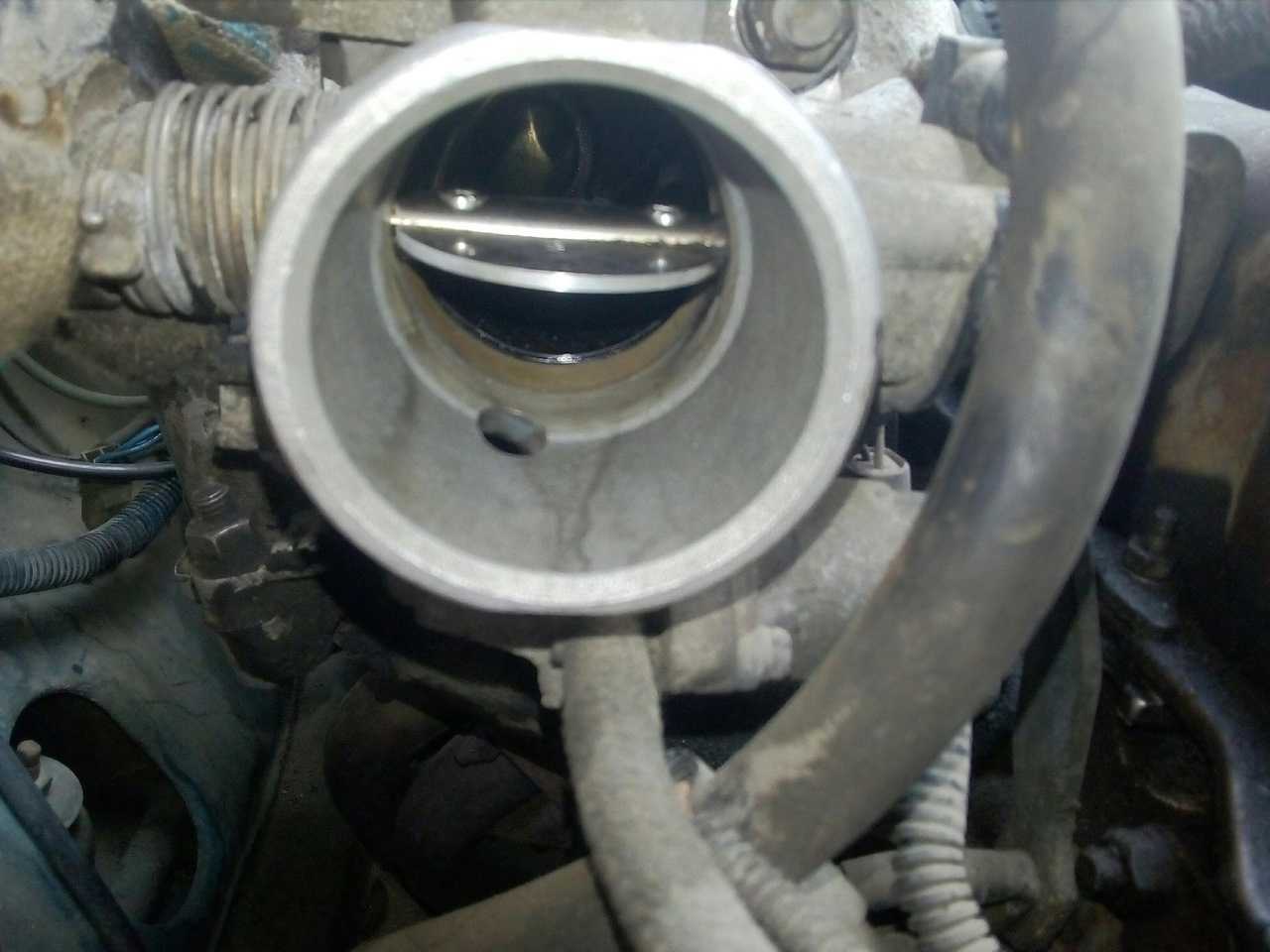

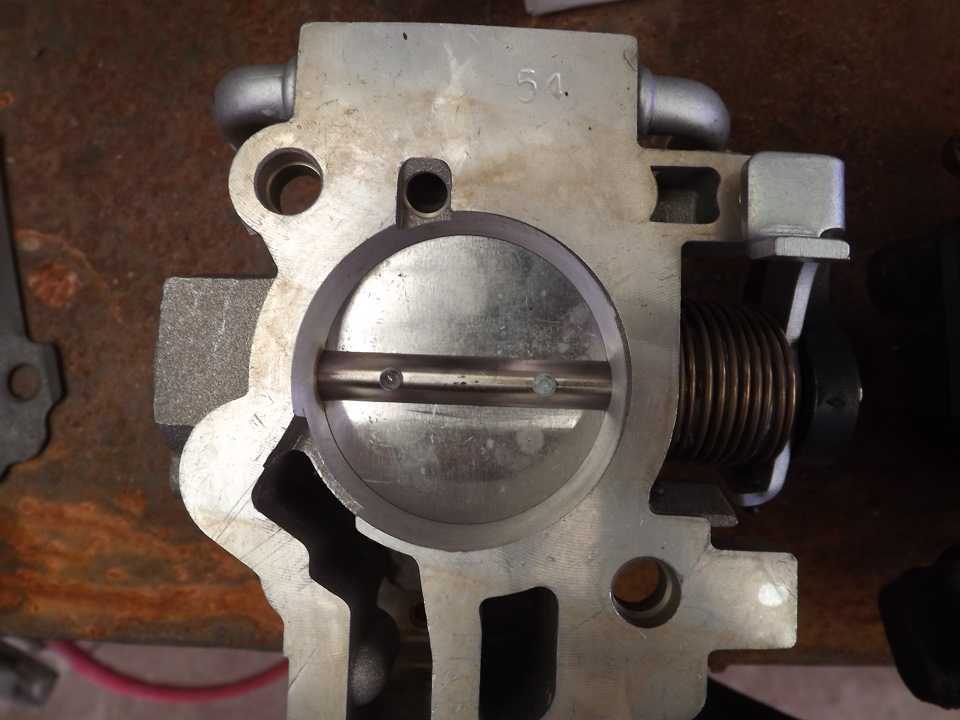

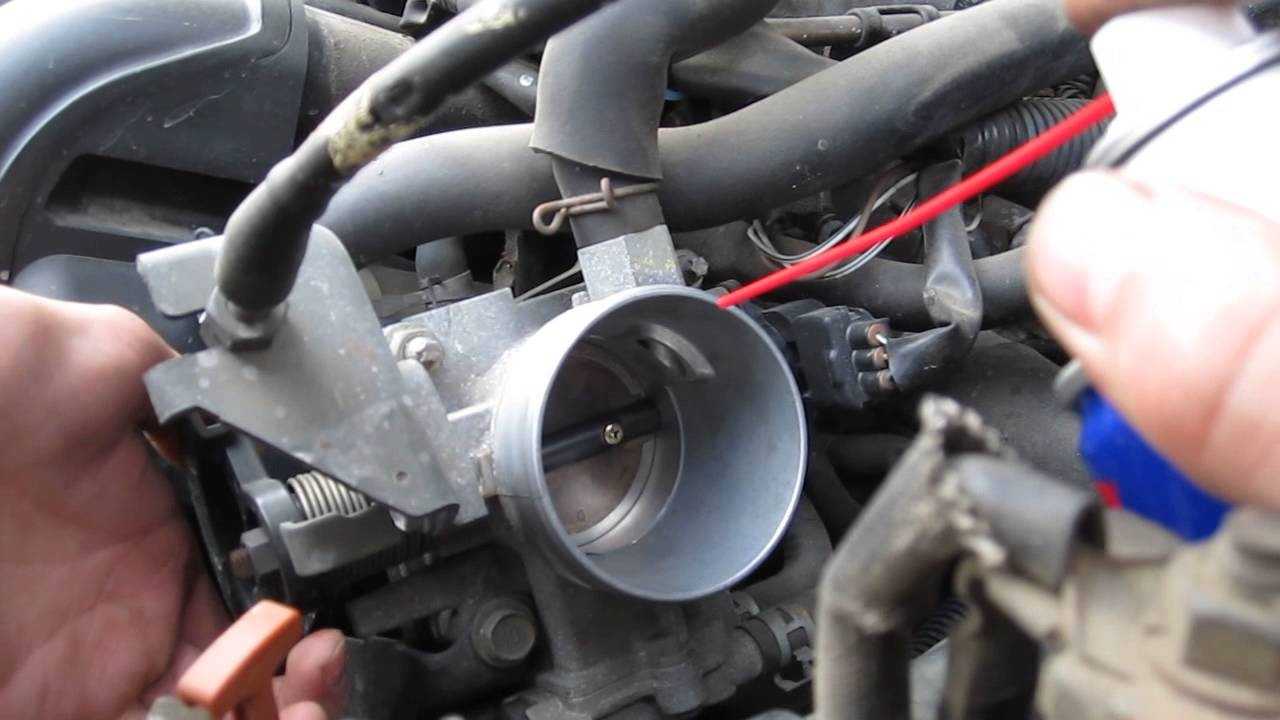

Чистка дроссельной заслонки ваз 2107 инжектор своими руками

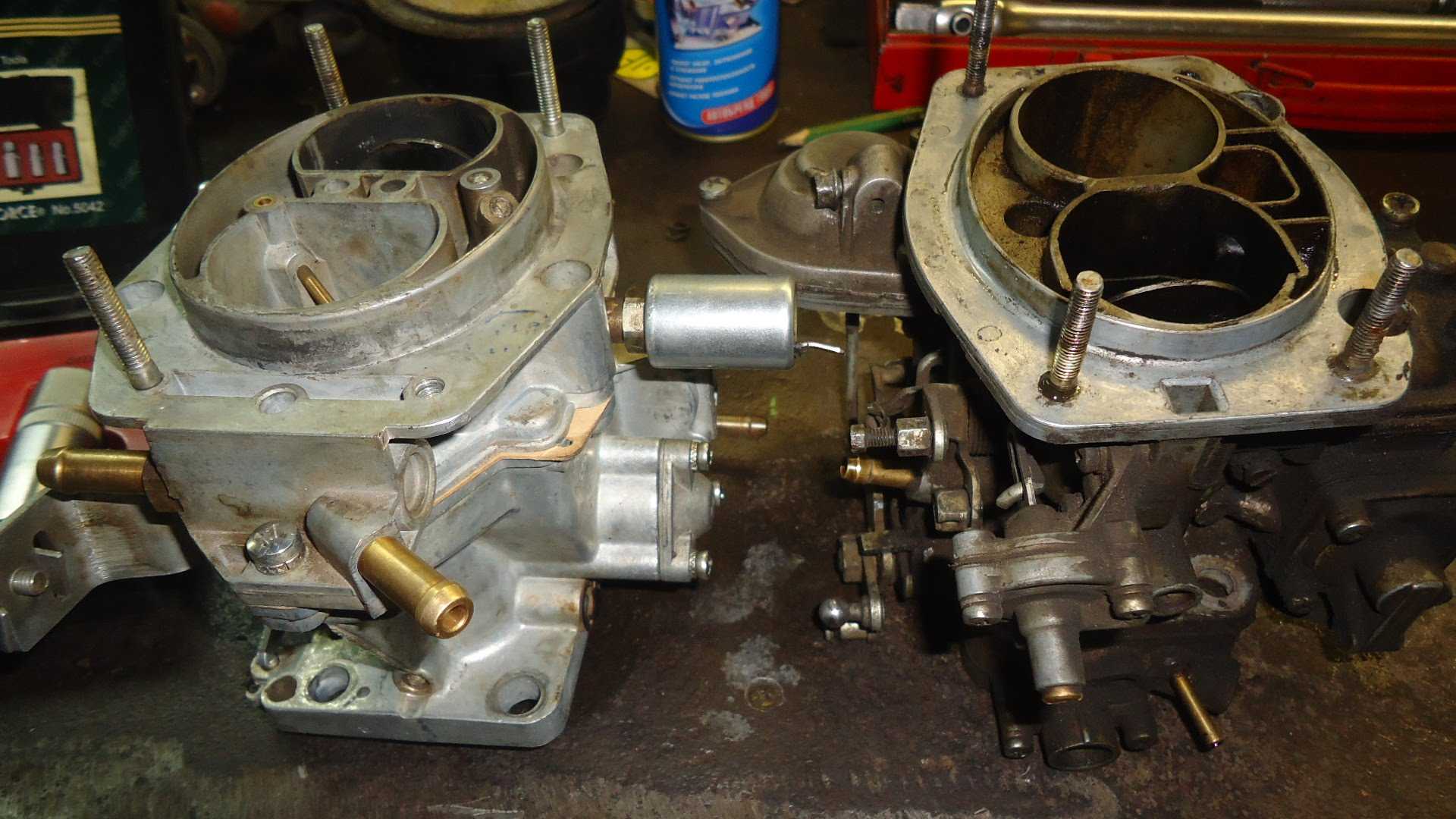

Особенности карбюраторов солекс

При установке солекса на ВАЗ 2106 увеличиваются мощностные параметры силовой установки, разгонный период транспортного средства становится более ровным. В то же время, при комплектовании солекс 21083 повышаются требования к качественному составу горючего, что требует более частой смены фильтрующих элементов. При этом автомобильные эксперты советуют применять в системе очистки «шестерки» фильтрующие элементы для систем инжекторных двигателей. С применением этих нововведений снижается частота заменяемости сменных компонентов.

Если монтируется карбюратор солекс на ВАЗ 2106, который ранее был в употреблении, то следует произвести полную чистку изделия, полировку диффузоров и продувку магистралей. Также необходимо провести замену жиклеров, диафрагменной пластины и прокладки изделия

При отполировке диффузоров важно устранить различные задиры и неровности и подвергнуть их шлифовальной обработке. При неустранении таких дефектов снижается полнота наполнения цилиндров силовой установки топливно-воздушной смесью и образуются вихревые аэрозольные потоки, снижающие динамику мотора.

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Порядок действий

Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.

Для начала необходимо отключить аккумулятор.Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу».

Проводим демонтаж регулятора холостого хода

Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять. Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.
Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором. Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором. Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.
Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.
Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».

Регулировка дроссельных заслонок карбюратора на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Благодаря им в карбюраторе осуществляется дополнительная подача топливовоздушной смеси в автомобильный движок. Они дают возможность регулировать подачу смеси, следовательно автомобиль будет ехать то быстрее, то медленнее. Дроссельными заслонками управляет педаль газа. На карбюраторе присутствует воздушная заслонка, регулирующая подачу воздуха в движок. Она управляется подсосом и нуждается в периодической регулировке (подробнее читайте в статье: «Регулировка воздушной заслонки на автомобиле ВАЗ»).

Примечание! Вам понадобятся следующие инструменты : отвёртки, гаечные ключи «на 10» и «на 8», небольшая линейка для измерения длины поперечной тяги.

Местонахождение заслонок

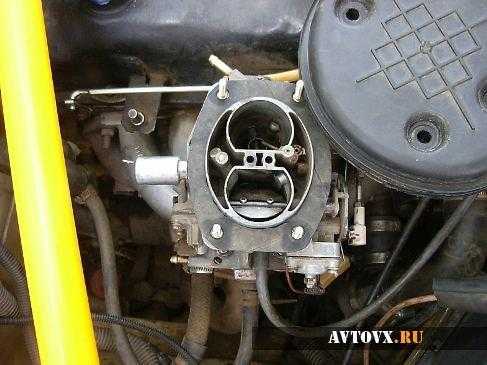

Посвятите фонариком внутрь карбюратора: на фотографии ниже одна из заслонок указана красной стрелкой, вторая располагается в другой камере (указана синей стрелкой). Принцип работы: при слабом нажатии газа вторая заслонка закрыта (машина работает на одной), нажатие до упора приводит к открытию второй — увеличивается расход топлива, автомобиль разгоняется (отлично чувствуется во время обгона).

Когда регулировать заслонки?

Если, нажав до упора педаль газа, вы не ощущаете прироста мощности, скорее всего заслонки отрегулированы неправильно. Проверьте следующим образом:

снимите корпус воздухофильтра с карбюратора (подробно описано в статье: «Замена корпуса воздушного фильтра на классике»);
найдите дроссельную заслонку 1-ой камеры (находится возле воздушной) – должна быть закрыта полностью;
посадите помощника в салон автомобиля и попросите нажать газ в пол — заслонка первой камеры обязательно должна открыться полностью.

Если она не ровно стоит, заслонка второй камеры никогда не откроется: необходима регулировка привода дрос. заслонок. Она открывается автоматически за счёт пневматического привода, когда первой камеры заслонка стоит в строго вертикальном положении.

Примечание! При удержании приводом заслонки 2-ой камеры в приоткрытом положении, настройте ХХ как требуется (при минимальных оборотах), иначе автомобиль будет глохнуть.

↑ Разбираем корпус дроссельных заслонок

Крестообразной отверткой отворачиваем два винта крепления втулки и снимаем ее вместе с винтом регулировки количества смеси.

Снимаем со втулки прокладку и отворачиваем винт, посчитав количество его оборотов. Сняв с винта уплотнительное кольцо, промываем его в ацетоне и обдуваем сжатым воздухом.

Тонкой отверткой заворачиваем винт качества до упора, записав количество сделанных при этом оборотов, а затем полностью выворачиваем винт и вынимаем его.

Сняв с него резиновое уплотнительное кольцо, промываем винт в ацетоне и обдуваем сжатым воздухом.

Отверткой расконтриваем гайку оси дроссельной заслонки первой камеры.

Ключом «на 11» отворачиваем гайку.

Снимаем стопорную пластину, рычаг привода дроссельных заслонок, шайбу, рычаг, ограничивающий открытие дроссельной заслонки второй камеры, втулку, пружинную шайбу, рычаг связи с воздушной заслонкой, шайбу, рычаг-упор дроссельной заслонки, пружину и золотник системы вентиляции картера двигателя. Запомните положение, в котором он установлен на ось, чтобы при сборке установить его правильно.

Очиститель карбюратора

Аэрозольный состав эффективно и без разборки восстанавливает характеристики карбюратора, позволяя избежать дорогостоящего и трудоемкого ремонта системы питания.

Во многих случаях перебои в работе двигателя и неравномерная работа на холостом ходу связаны с засорением карбюратора углеродистыми отложениями. Это приводит к увеличению расхода топлива и повышению токсичности выхлопных газов. При появлении перебоев в работе двигателя, прежде чем менять регулировки карбюратора, сначала следует его тщательно очистить.

НАЗНАЧЕНИЕ: препарат используется в дополнение к очистителям топливной системы, предназначенным для заливки в бак, — для тех элементов карбюратора, которые невозможно обработать присадками к топливу.

ДЕЙСТВИЕ: эффективно удаляет загрязнения и отложения с внутренних поверхностей, каналов и дозирующих отверстий карбюратора, а также нейтрализует последствия использования низкокачественного бензина. В результате снижается токсичность отработавших газов, а также повышается приемистость и облегчается холодный пуск двигателя.

Внимание! После применения состава необходимо использовать моющие присадки к топливу. Применение препарата не вызовет затруднений даже у начинающих пользователей — достаточно внимательно прочитать инструкцию и следовать ей

Применение препарата не вызовет затруднений даже у начинающих пользователей — достаточно внимательно прочитать инструкцию и следовать ей.

Для восстановления равномерности оборотов холостого хода необходимо прочистить каналы холостого хода, недосягаемые для очистителя снаружи.
После внешней чистки карбюратора на работающем двигателе (обороты коленвала должны быть выше 2000) отверните электромагнитный клапан экономайзера (ЭПХХ) и впрысните порцию «Очистителя карбюратора» внутрь посадочного отверстия.
Затем установите клапан и несколько раз прогазуйте.

После применения аэрозольного «Очистителя карбюратора» необходимо использовать моющие присадки к топливу. Для удаления загрязнений из поплавковой камеры, топливных жиклеров и каналов системы холостого хода используется «Очиститель карбюратора» HG3206.

При эксплуатации автомобиля в карбюраторе и на деталях впускного тракта инжекторного двигателя неизбежно накапливаются вредные отложения, источниками которых являются атмосферные осадки, картерные газы, продукты превращений нестабильных компонентов бензина, смолы и механические примеси. Отложения нарушают процесс смесеобразования и, соответственно, сгорания. В результате ухудшается динамика автомобиля и повышается расход топлива.

Существенную долю вредных отложений можно удалить, не снимая деталь с двигателя, используя аэрозольные очистители («Очиститель карбюратора» HG3201, «Очиститель впускного тракта» HG3247), эффективно снимающие загрязнения с воздушной и дроссельных заслонок, диффузоров, внешних элементов карбюратора. Баллон находится под давлением, что позволяет качественно очистить и продуть воздушные жиклеры и канал регулятора холостого хода.

Аэрозольные очистители карбюратора очень удобны при профилактической чистке форсунок бензиновых и дизельных двигателей, очистке системы вентиляции картера и других случаях, когда требуется удалить нагар и смолистые отложения.

Для удаления загрязнений из поплавковой камеры, топливных жиклеров и каналов холостого хода используйте «Очиститель карбюратора» HG3206.

Нюансы автосервиса

Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

Если вам необходимо прочистить дроссельную заслонку, платить за это большие деньги не придется. Сегодня такая услуга стоит около 500 рублей.

Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега

Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

https://youtube.com/watch?v=Xh9LUV37tiE

Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.

Загрузка …

Какой карбюратор лучше для ВАЗ 2106

Так как карбюраторы семейств «СОЛЕКС» и «ВЕБЕР» были полностью скопированы с аналогов иностранного производства, их надежность не подлежит сомнению. Достаточно регулировать и чистить данные агрегаты каждые 60 тыс км пробега, и проблем с подачей горючего в двигатель вашего автомобиля возникать не будет.

Но самыми популярными являются устройства семейства «ОЗОН». Их необходимо регулировать и чистить в два раза чаще. Помимо этого, в них много разных диафрагм, которые часто рвутся. Самые частые поломки дынных агрегатов — не полное открытие второй камеры и неисправности ускорительного насоса.

Что выполняет ДПДЗ

Функция дроссельной заслонки заключается в регулировке количества воздуха, поступающего в топливную рампу. Чем сильней вдавливают педаль «газа», тем больше становится просвет в перепускном клапане (дросселе), и соответственно сильней обогащается кислородом топливо в форсунках.

READ Госуслуги как установить криптокомпонент

ДПДЗ фиксирует положение педали акселератора, о чём «информирует» ЭБУ. Контроллер блока при открытом на 75% просвете дросселя включает режим полной продувки двигателя. При закрытом клапане дросселя ЭБУ переводит работу мотора в режим холостого хода — дополнительный поток воздуха проходит мимо дросселя. Кроме того, от датчика зависит количество топлива, поступающего на данный момент в камеры сгорания двигателя. От исправности этой маленькой детали зависит полноценная работа двигателя.

Замене карбюратора солекс 21083 на ВАЗ 2106

К проведению работ по замене карбюратора солекс 21083 нужно подготовить прокладочный материал из паронита, шланг подачи горючего около 80 см в длину, карбюраторную кулису и собственно изделие солекс. Для работы пригодится набор слесарных принадлежностей автомобилиста.

Установка карбюратора солекс 21083 на ВАЗ 2106:

Проводим клининг силового отсека для предотвращения загрязнения мотора и системы питания.
Рассоединяем тросики и тяжки карбюраторного устройства, крепления топливных проводов и шлангов подогревательного комплекса.
Убираем скобу, удерживающую кожух, прикрывающий трос приводного механизма дроссельной заслонки.
Проводим чистку коллекторной площадки для крепления карбюратора.
Наносим слой герметичной смазки для предотвращения попадания воздуха в систему.
Ставим прокладочные изделия в следующей последовательности: тонкая, затем толстая, потом опять тонкая прокладка. Прокладка большого сечения применяется для теплоотведения и недопущения передачи тепла на карбюраторное устройство.
Монтируем на посадочном месте солекс, для комфортности работы сняв фронтальную часть изделия.
Устанавливаем кулису со стороны надклапанной крышки ГБЦ.
Натягиваем тросик от дроссельного привода карбюраторной заслонки и установить необходимую длину троса с последующим подсоединением к карбюраторному устройству.
Устанавливаем обновленную прокладку и запираем фронтальную карбюраторную крышку.
Подсоединяем шланги подогревательной и распределительной системы зажигания.
Подсоединить тройник к фильтрующему элементу тонкой очистки горючего и включить в топливную систему шланг обратки.
Подсоединяем клапан обратного хода в шланг обратки, а затем подсоединить к карбюраторному устройству.
Проводим сочленение пружины возвратного типа к осевому элементу кулисы, которые расположены на кожухе ГБЦ.
Монтируем добавочный пружинный элемент для дроссельного привода карбюраторной заслонки на период обкатки изделия (по необходимости).
Подсоединить к релейному разъему электромагнитный клапан холостого хода.
Восстановить первоначальное положение корпусной части фильтра воздуха и подсоединить отводной газовый шланг.
На этом установка солекса закончена.

Всем понравилась рубрика Сделай сам ! Я ее продолжаю! Приятного просмотра всем! ?? Дорогие подписчики!.

Важно правильно подобрать модель на ВАЗ 2106 карбюратора солекс, цена которого достаточно приемлема для российских автолюбителей. Здесь все зависит от объема силовой установки

В некоторых случаях целесообразно установить изделие солекс 21073, при этом следует знать, что при использовании такой модификации карбюратора улучшается динамика транспортного средства, правда прямо пропорционально увеличивается и расход топлива

В автомобиле ВАЗ 2106 регулировка начинается с коррекции топливного уровня в камерах поплавка. При всех различных способах обустройства обратки (напрямую в топливный бак или врезка в бензопровод перед насосом) необходимо проделать такие действия:

Устанавливаем транспортное средство на ровную площадку, запускаем мотор, прогреваем его, тестируем на всех оборотах и выключаем силовую установку.
Снимаем с карбюраторного устройства топливный шланг, причем делаем это аккуратно, чтобы топливо не попало в камеры, т.к. уровень поплавка будет неверный.
Демонтируем фронтальную крышку солекс вместе с тросом акселератора, после чего штангельциркулем измеряем расстояние от уровня горючего до среза корпуса изделия (должно составлять 24 мм в обеих камерах) с погрешностью в 1 мм. В связи с возможной системной ошибкой горизонта автомобиля можно взять среднее арифметическое значение по замерам в камерах карбюратора.
По проведенным измерениям подгибаем язычок поплавка в необходимую сторону, после чего проверяем, собрав изделие, на предмет переливания горючего из камер.
Далее проводим регулировку холостого хода.

Такая работа проводится на силовой установке, нагретой до эксплуатационной температуры. Особенность состоит в том, что регулятор качества смеси снабжен стрелкой красного цвета, а регулятор количества смеси синей. В остальном регулировка носит обычный характер, только выставляется количественным регулятором значение 9000 вместе 800 на прежних моделях.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.

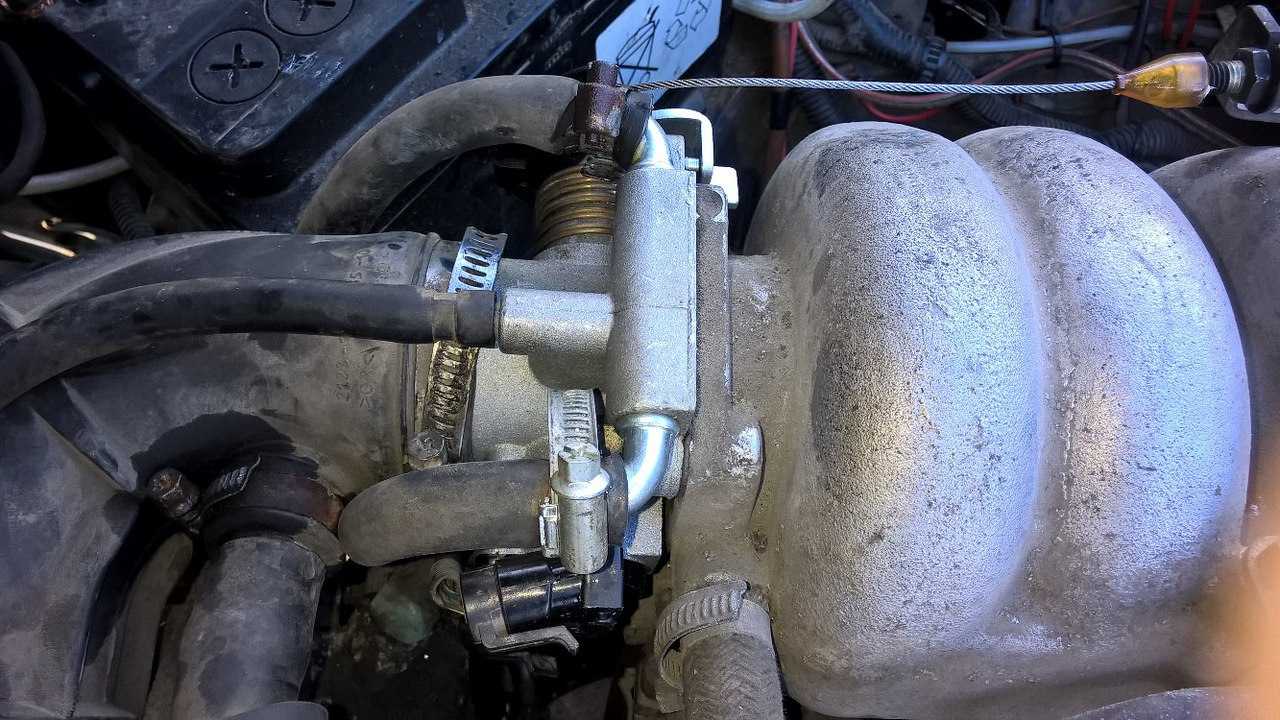

Шланги дроссельной заслонки ваз 2107 инжектор

Как известно, подача воздуха в двигатель автомобиля контролируется с помощью акселератора (педали газа). Акселератор в свою очередь непосредственно связан с дросселем. Таким образом, с помощью педали газа осуществляется регулировка частоты, с которой срабатывает дроссельная заслонка ВАЗ 2107.

Содержание страницы

Существуют два вида управления дроссельной заслонкой: механический и электронный. Используя второй вид управления, дроссельная заслонка гораздо реже выходит из строя, так как, в отличии от механического управления, электронная программа очень редко даёт сбой. Кроме того, электронная система минимально нагружает механизм, что позволяет ему намного дольше оставаться в рабочем состоянии.

Именно дроссельная заслонка ВАЗ 2107 инжектор является тем элементом, который испытывает наибольшую нагрузку. Ведь за годы езды на автомобиле, на педаль газа нажимают практически несчётное количество раз! По причине того, что она так часто участвует в работе двигателя, ее необходимо периодически регулировать, а также проводить ряд профилактических мер.

Устройство

Существуют два вида приборов положения дроссельной заслонки ВАЗ-2107. Это датчики контактного (резистивного) и бесконтактного типа. Первый вид устройства является практически механическим вольтметром. Соосное соединение с клапаном дросселя обеспечивает перемещение контактора по металлизированной дорожке. От того, как меняется угол поворота оси, изменяется характеристика тока, пропущенного через прибор по кабелю из электронного блока управления двигателем (ЭБУ).

Схема резистивного датчика:

Во втором варианте бесконтактного исполнения эллипсоидный постоянный магнит находится в непосредственной близости от торца оси заслонки. Её вращение вызывает изменения в магнитном потоке прибора, на что реагирует интегральная схема (эффект Холла). Вмонтированная плата мгновенно фиксирует угол поворота оси клапана дросселя, о чём информирует ЭБУ. Магниторезистивные устройства стоят дороже своих механических аналогов, зато они более надёжны и долговечны.

Интегральная схема ДПДЗ:

Прибор заключён в пластиковый корпус. В наплыве сделаны два отверстия для крепления винтами. В раструб прибора входит цилиндрический выступ корпуса дросселя. На боковой разъём одевается контактная колодка кабеля ЭБУ.

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Так как снял заслонку для промывки, решил сразу заменить прокладки на ресивере, не известно когда до меня их меняли. Порядок снятия можно найти в интернете, но снимать его могу скать прям одно удовольствие(((. Сначала не мог нащупать гайки, так как не знал где они))) Потом не мог открутить так как все прикипело.

А потом не мог снять потому что патрубок сапуна не как не хотел сниматься, пока я его не расковырял отвёрткой. Он стал как камень. В общем кроме прокладок пришлось поменять и сапун и уплотнитель масляного щупа.

Прокладки стоят 65 руб. , сразу скажу покупайте силиконовые, резиновые очень плохо ставятся и их на долго не хватает.

Патрубок и хомуты и уплотнитель вышли где то на 300 руб.

Теперь самое интересное, когда я его снял, то чуть чуть офигел) резинки прогорели,В самом ресивере какие то отложения, в спуне вообще грязь какая то, которую не от ковырять отвёрткой. А в блоке какая то хрень, чернота, грязь, фу бля… как да такого можно было машину довести? Теперь мне делать! Вообщем смотрите фото!

Полный размерВот они прокладки, как буд то прижгли с одной стороны

Полный размерСапун который не как не хотел сниматься

Полный размерТакая кака в нутри сапуна

None Буду сегодня замерять кампресию, посмотрим что покажет!

Описание устройства двигателя, порядок ремонта силового агрегата автомобиля лада 2110, этапы сборки и разборки деталей головки цилиндров лада 2112, регулировка клапанов двигателя своими руками ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. Замена свечей зажигания двигателей ВАЗ-2111, -2110). Отсоединяем от ресивера дроссельный узел (см. Снятие дроссельного узла) и трос привода дроссельной заслонки. Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану ваз 2110… …и шланг вакуумного усилителя тормозов ваз 2112.

Головкой “на 10” отворачиваем две гайки крепления ресивера ваз 2112 к опорам крышки головки цилиндров.

Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.

Снимаем ресивер ваз 2111. Отворачиваем ключом “на 10” болт крепления направляющей трубки указателя уровня масла лада 2112. Чтобы снять впускной коллектор, головкой “на 13” отворачиваем пять гаек его крепления к головке цилиндров ваз 2110.

Снимаем впускной коллектор ваз 2112… …и прокладку коллектора. Устанавливаем впускной коллектор ваз 2111 и ресивер в обратной последовательности.

None Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. «Замена свечей зажигания»). Отсоединяем от ресивера дроссельный узел (см. «Снятие дроссельного узла») и трос привода дроссельной заслонки (см. «Снятие троса привода дроссельной заслонки»).
Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану и шланг вакуумного усилителя тормозов.
Головкой «на 10» отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров.
Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.
Снимаем ресивер.
Отворачиваем ключом «на 10» болт крепления направляющей трубки указателя уровня масла.
Чтобы снять впускной коллектор, головкой «на 13» отворачиваем пять гаек его крепления к головке цилиндров.
Снимаем впускной коллектор и прокладку коллектора.

На этом ремонтные работы по снятию ресивера и впускного коллектора на двигателе Ваз 2112 завершены. Устанавливаем впускной коллектор и ресивер в обратной последовательности.
