Немногие догадываются о том, что автомобиль, подобно компьютеру, имеет собственное ПО. Таким образом, владельцам Renault Sandero предоставляется возможность самостоятельно обновлять прошивки на более новые, современные и проработанные.

На Renault это делается при помощи все того же ноутбука и предустановленного интерфейса для работы с электроникой автомобиля. Единственное, что нужно будет сделать — предварительно раздобыть файлы с прошивками новых версий или приобрести соответствующий диск с ПО у официального дилера.

Для начала, диск вставляется в дисковод, и на компьютер переносятся необходимые для работы файлы. Затем производится подключение и загрузка главного меню. На Renault происходит обычная процедура считывания данных через разъем и затем сразу же можно выбрать режим прошивки и, путем выбора файлов, начать процесс перепрошивки электронного блока

Крайне важно при этом заранее позаботиться в достаточной зарядке ноутбука, поскольку непредвиденное выключение его во время работы может привести к превращению прошиваемого блока в «кирпич»

Как заменить масло в двигателе на ВАЗ 2101-ВАЗ 2107?

Слив: 1) Для начала нужно снять крышку с маслоналивной горловины.

2) Следом вам нужно будет отвернуть пробку сливного отверстия.

3) Что бы ни загрязнять окружающую среду подставьте, какую ни будь емкость для сливаемого масла.

4) После того как масло выльется из отверстия, вам нужно будет завернуть пробку обратно.

5) Теперь отверните масляный фильтр и снимите его.

Примечание! Отвернуть масляный фильтр можно руками, но если ничего не выходит, используйте специальный ключ!

Заливание:

Если вы собираетесь залить другую марку масла, то вам нужно: 1. Слить старое масло. (Масляный фильтр не меняем!) 2. Залить новое масло, до нижней метки на щупе. 3. Завести машину и дать ей поработать около 10 мин. (Трогаться с места нельзя!) 4. Заглушите машину и слейте масло. 5. Замените масляный фильтр на новый. 6. Теперь можете залить новое моторное масло. (Заливать нужно до верхней метки на щупе!)

Если вы не собираетесь менять марку масла то вам нужно: 1. Для начала взять в руки новый масляный фильтр. 2. После чего налейте в него новое моторное масло, на треть объема фильтра. (Треть объема это чуть меньше половины фильтра.) 3. Затем смажьте уплотнительное кольцо фильтра, новым моторным маслом. 4. следом заверните новый фильтр на место. (Заворачивать руками!) 5. Теперь вам нужно залить чистое масло в маслоналивную горловину (Для удобства можно пользоваться воронкой!) 6. После заливки масла, заведите машину и дайте поработать ей несколько минут. (Ехать на машине сразу нельзя!) 7. Пока двигатель работает, посмотрите, не вытекает ли масло из-под пробки сливного отверстия или масляного фильтра.

Важно! 1. Масло нужно сливать при рабочей температуре двигателя! (На холодном двигателе сливать масло «ЗАПРЕЩЕНО»). 2

А так же при сливании отработанного масла будьте осторожны, потому что масло горячее!

2. А так же при сливании отработанного масла будьте осторожны, потому что масло горячее!

Для новичков! Вопрос: Как выглядит масляный фильтр? Примечание: Масляный фильтр может быть разных цветов! Ответ:

Вопрос: Как выглядит специальный ключ для откручивания масляного фильтра? Примечание: Это одна из разновидностей ключей бывают и другой формы! Ответ:

Дополнительный видео-ролик по замене: Чуть ниже подготовлен ролик, в котором вы подробно ознакомитесь с инструкцией по замене масла:

Добро пожаловать! Масло в коробке передач — оно заменяется довольно редко, но всё же через определённые промежутки времени его нужно менять. А иначе если не поменять масло во время, то постепенно он будет терять свои свойства и пакет присадок которые в него добавляются, вследствие чего это приведёт всё к тому, что масло начнёт окисляться и тем самым это очень пагубно скажется на коробке.

Примечание! Для замены масла вам нужно будет запастись: Небольшой ёмкостью литра на 2 и выше, а так же шестигранным ключом и одним гаечным ключом «на 17», по возможности так же запаситесь специальным шприцом для заправки масла и возьмите ещё с собой чистую тряпку!

Замена масла
Дополнительный видео-ролик:

Когда нужно менять масло в коробке? На самом деле ответ на этот вопрос зависит от того какое масло вы залили в систему, поэтому если масло залито очень плохое (Подделка), то она начнёт окислять уже через пару месяцев и тем самым потребует замены.

Но если же масло залито хорошее и не является подделкой, то в таком случае оно может прослужить долгую жизнь, в основном про срок службы того или иного масла вы сможете посмотреть в интернете набрав свою марку и модель масла.

Но всё же примерная периодичность в замене масла в коробке передач, составляет «40.000-60.000 тыс. км» или «3 года» со дня заливки масла. (В зависимости от того, что наступит раньше)

Примечание! Масло в коробку передач нужно заливать только лишь трансмиссионное, более подробную информацию смотрите в статье под названием: «Какое масло нужно заливать в коробку?»

Где находится диагностический разъем Рено Логан

В бортовом оборудовании современных автомобилей, в том числе и Рено Логан, присутствует огромное количество электронных блоков и датчиков, позволяющих отслеживать состояние и работу большинства узлов и систем, главное знать, где находится тот или иной элемент. При появлении неисправности данные блоки выдают конкретные ошибки, которые регистрируются в памяти бортового компьютера. Определить и идентифицировать перечень появившихся ошибок возможно посредством подключения специального диагностического устройства.

У многих владельцев Renault Logan при появлении на приборной панели соответствующего сигнала (символа), свидетельствующего о наличии ошибок в бортовой электронной системе, возникает непреодолимое желание самостоятельно осуществить диагностирование.

В данном материале мы рассмотрим:

технические средства для диагностики;
порядок действий по ее выполнению;
место расположения диагностической розетки;
особенности программного обеспечение для реализации процедуры сканирования.

Последствия неисправностей

В зависимости от сложности поломки ЦП она может привести, как к временной неисправности двигателя, так и к полному его выходу из строя с последующей заменой.

Так, если связь между коленвалом и распредвалом прекращается в результате обрыва цепи, то крутящий момент перестает туда поступать. Происходит остановка работы клапанов, однако поршневая система продолжает работать в том же режиме, что и до поломки.

Так как поршни и клапана работают в синхронном режиме, то из-за остановки вторых происходит столкновение с первыми, в результате чего обе запчасти могут быть полностью разрушены.

В этом случае, исходя из конструктивных особенностей конкретной марки двигателя, — он либо подлежит комплексному ремонту, либо нет и тогда приходится покупать новый.

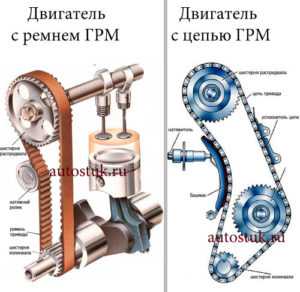

Что лучше, цепь или ремень ГРМ

Механизм газораспределения ДВС.
Цепной привод газораспределительного механизма.
Ременный привод ГРМ.
Привод ГРМ дизелей.
Вывод: что лучше: цепь или ремень ГРМ.

Механизм газораспределения ДВС

Место расположения газораспределяющего механизма располагается в ДВС в головке блока цилиндров (для двигателей с верхним расположением клапанов). Распредвал ГРМ получает вращательное движения от коленвала посредством ременной или зубчато-цепной передачей. Коленвал относится к кривошипно-шатунному механизму (КШМ), расположен в блоке цилиндров. Так как в двигателях для привода распределительного вала используют или цепь, или ремень, то постоянно возникают споры между водителями: что лучше: цепной или ременный привод?

Цепной привод газораспределительного механизма

Цепной привод ГРМ — это «классика». Сначала долгое время на ДВС использовались, именно, цепные передачи газораспределительного механизма. Примерно, в 1950 годах началось массовое использование ДВС с верхним расположением распредвала с цепной передачей.

Для создания цепного привода ГРМ используются роликовые или зубчатые цепи. Роликовые цепи могут быть одно или двух рядными. Сейчас даже устанавливают трехрядную цепь ГРМ. Зубчатая цепь насаживается на зубья шестерни и удерживается специальными щеками.

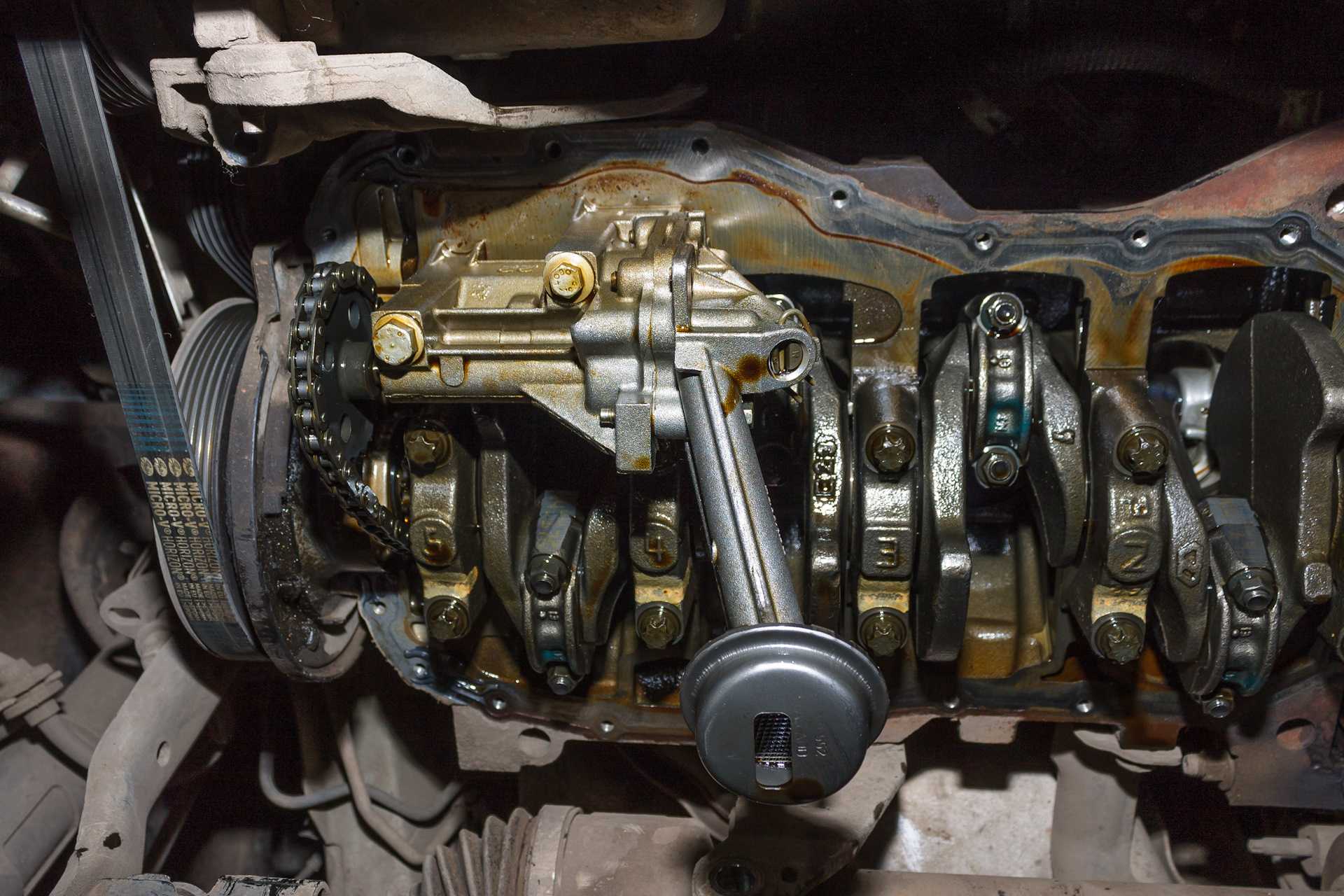

Цепной привод кроме распредвала приводит во вращение еще и масляный насос системы смазки мотора, и балансировочные валы, в зависимости от конструкции двигателя.

Также сейчас начали делать пластинчатые цепи. Ресурс пластинчатых цепей намного меньше, чем роликовых. Такие пластинчатые цепи для Евро4 устанавливаются на двигатели автомобилей УАЗ ПАТРИОТ.

Недостатки цепной передачи

Повышенный уровень шума (особенно ощутимо в автомобилях без шумоизоляции).
Увеличение длины цепи со временем. Не ощутимо для автомобилей с автоматической регулировкой натяжения цепи (например, Шкода Рапид). На машинах без автозатяжки натяжения, приходится со временем подтягивать цепь.
Требуется смазка.
Большой вес цепи.
Используются дополнительные детали для натяжения и уменьшения колебаний цепи: натяжитель и успокоитель.
При слабой натяжки может перескакивать на зуб или два.

Ременный привод ГРМ

Самый популярный способ передачи вращения от коленчатого вала ДВС распределительному валу — это использование зубчатых или гладких ремней из износостойкой резины.

Преимущества ременной передачи

Простота конструкции.
Бесшумность в работе.
Не требуется смазка.
Ремень находится за пределами двигателя.
Двигатель с такой передачей по весу легче до 15 кг, чем мотор с цепной передачей.

Благодаря вынесенным шкивам, ремень устанавливается отдельно. Для создания ременного привода ДВС используется зубчатый ремень для сцепления с зубьями шестеренок. Если требуется снять шкив коленвала ДВС, установить его, изучите подробно соответствующий материал. В нем подробно указаны способы снятия и установки. шкива коленчатого вала ДВС.

Недостатки ременной передачи

Не надежность. Обрыв ремня происходит, как правило, без признаков, внезапно (если только не осматривать ремень постоянно на наличие повреждений).
Короткий срок эксплуатации (в зависимости от производителей, около 60 тыс. км.).
Необходимость часто проводить визуальный осмотр ремня на наличие порезов и трещин.
При замене ремня, менять и ролики (но это и не такой большой минус).
Дешевый ремонт.
При заклинивании ролика ремень быстро обрывается.

Продлить срок службы ремня ГРМ можно за счет установки оригинального ремня. Прослужит такой ремень гораздо дольше. (~120 тыс. км.). Желательно водителям заранее знать, на каких двигателях гнет клапана.

Даже, если за 6 лет ремень не рвался и не менялся, то следует заменить, хоть он на вид хороший. Не изношенный ремень изнашивается от устаревания, появляются трещины поперек ремня.

Привод дизелей ГРМ

В дизельных двигателях для вращения цепи используется шестерня формы эллипса. Шестеренка такой формы уменьшает колебания и вибрации цепного привода и уменьшается нагрузка в момент вращения. Зубчатый ремень, как и цепь может вращать и дополнительное оборудование (помпа насос, ТНВД насос).

Вывод: что лучше, цепь или ремень ГРМ

Что лучше: цепь или ремень ГРМ на видео

Если однорядная роликовая или пластинчатая цепь — то лучше ремень. Такие цепи обладают малым сроком эксплуатации, даже рвутся после 50 тысяч км.

Трех рядная цепь — очень надежная, может проходить до 400 тысяч км пробега.

Причины снижения давления масла и их устранение

Прежде всего следует отметить, что падение давления масла — это неисправность, которая является общей «болезнью» всех двигателей семейства ЗМЗ, независимо от их модели. Нет никаких особых нюансов, связанных с этой неисправностью и характерных для какого-то отдельного двигателя из семейства ЗМЗ. По этой причине ниже будут рассмотрены причины падения масляного давления в двигателе ЗМЗ-409, который на сегодняшний день является самым популярным в нашей стране. Здесь же следует сказать о том, что самой распространённой причиной падения давления масла является неверный коэффициент вязкости, он же SAE. Из-за этой ошибки водителя моторное масло в жаркую погоду может стать слишком жидким. Или наоборот, в сильный мороз оно может быстро загустеть. Поэтому прежде чем искать проблему в моторе, автовладельцу следует задать себе простой вопрос: а то ли масло я залил?

Резкое падение масла в моторе

Если в двигателе ЗМЗ резко пропадает давление масла, то это может произойти по двум причинам:

не закрывается редукционный клапан в масляном насосе. Если водитель редко меняет масло, оно вырабатывает свой ресурс. В нём появляется осадок и грязь, которая может попасть и в редукционный клапан, вызвав его заклинивание. Решение: слив старого масла, тщательная очистка редукционного клапана, промывка системы смазки керосином, заливка нового масла с правильным коэффициентом вязкости;

Читать дальше: Авито владикавказ автомобили ваз 2109

Если редукционный клапан постоянно открыт, давление масла резко падает

При поломке вала маслонасоса давление может резко упасть

Здесь же следует отметить, что вышеуказанные поломки случаются довольно редко. Для того чтобы это произошло, водитель должен абсолютно «запустить» двигатель и не менять в нём масло годами, либо долгое время пользоваться смазкой, не подходящей по вязкости.

Постепенное падение давления масла

Эта проблема очень часто встречается во всех двигателях семейства ЗМЗ без исключения. Возникнуть она может из-за многих факторов: это и конструкторские ошибки, о которых упоминалось выше, и ненадлежащее обслуживание, и естественный износ деталей, и многое другое. Перечислим самые распространённые причины постепенного падения давления масла:

износ масляного фильтра. Водители «Газелей» настоятельно рекомендуют менять эти фильтры через каждые 5 – 6 тыс. км, а масло менять через каждые 10 тыс. км. Если этого не делать, в масле, каким бы хорошим оно ни было, возникает грязный осадок, который постепенно забивает масляный фильтр. А водитель в этот момент наблюдает вышеуказанные признаки падения масляного давления;

Масляные фильтры на моторах ЗМЗ надо менять как можно чаще

Пружина — основной компонент редукционного клапана в моторе ЗМЗ

Видео: ищем причину падения масляного давления в двигателе ЗМЗ

Итак, причин, вызывающих падение давления масла в двигателях семейства ЗМЗ, существует множество. Некоторые из них являются следствием «врождённых болезней» этого мотора. Другие — результат безалаберности самого водителя, а третьи — результат банального механического износа. Бо́льшую часть этих проблем можно устранить своими силами, а вот капитальный ремонт мотора придётся доверить квалифицированному специалисту.

Всё гениальное просто. Если в вашей «Волге» («Газели», «Соболе», УАЗике и вообще всём, где имеется 406-й движок) стрелка показометра давления масла лежит где-то в красной зоне, лениво и вяло, как член импотента, ненадолго приподымаясь при газовке, не спешите падать в обморок и хвататься за голову, может быть у вас всё ещё остался шанс и вы обойдётесь малой кровью. Сегодня воспользовался советом автора видео и испробовал этот способ. Работает! Правда, использовал несколько другую запчасть, не безымянную китайскую, а пекаровскую, и стоит это сейчас уже далеко не как в конце 2015 года.

[ Новичку: зачитать после просмотра ролика дополнения-советы

] Совет тем, кто будет крутить датчик в первый раз: будьте осторожны, откручивая датчик, не выломайте тройник, выковыривать и менять его в некоторых случаях бывает весьма муторно, неприятно и несколько денежно. Крутите датчик только ключом, рукой можно подкрутить только когда уже будет достаточно усилия мизинца, а то можно сам датчик раскрутить. Не забудьте запомнить какой провод к какому из датчиков идёт, если будете также менять и аварийный датчик на лампу. И постарайтесь не уронить шайбы с винта, зажимающего провод — под машиной их искать тоже гембель. Да, и закручивать со всей дури до упора не надо, а то резьбу сорвёте или тройник лопнет, там кажись конусная резьба — предварительно посмотрите сколько витков резьбы оставалось наружу у прежнего датчика, два-три где-то.

Для чего служит бортовой компьютер

Бортовой компьютер может сообщить вам о многих неполадках, происходящих в автомобиле. К примеру, когда периодически загорается Check Engine, то качество топлива, которым вы заправляетесь, не совсем подходит для двигателя Рено Логан. Если чек просто постоянно мерцает, то у вас вышел из строя один из кислородных датчиков. Если вы уверены в заправляемом топливе, то попробуйте заменить свечи.

Чтобы не блуждать в поисках возможных причин неисправности, просто подключитесь через специальный адаптер к диагностическому разъему прямо со своего мобильного телефона и самостоятельно найдите неполадку.

В случае обнаружения причин мерцания индикатора Check Engine, постарайтесь сбросить сигнал об ошибке. В противном случае, при возникновении новых поломок, вы попросту не обратите на мигающий индикатор никакого внимания.

Следует отметить, что на СТО вам сбросят информацию об ошибке за считанные минуты, но за достаточно серьезные деньги, при этом далеко не всегда попытаются разобраться с причиной, ее вызвавшей. Это в лучшем случае.

В худшем — вам расскажут о великом множестве неисправностей, которые вы сможете исправить исключительно в этой мастерской. Легковерный водитель вполне может попасться на эту удочку и заплатить за устранение несуществующих проблем.

Смазка двигателя авто ВАЗ 2101

Смазка двигателя в ВАЗ 2101 – комбинированная:

Под давлением. При этом смазываются подшипники — шатунные и коренные; опоры распредвала; втулка шестеренки и валика распределителя зажигания и привода масляного насоса.
Разбрызгиванием и вытекающим из зазоров маслом, смазываются поршни с кольцами, пальцы поршневые, стенки цилиндров, приводная цепь газораспределительного устройства, опоры рычагов клапанов, стержни клапанов, при движении в направляющих втулках.

В систему смазки ВАЗ 2101 входят:

Насос масляный, позиция 10, к корпусу которого прикреплен с фильтрующей сеткой приемный патрубок.
Масляный полнопоточный фильтр, 6. Служит для очистки масла перед поступлением его в двигатель.
Редукционный клапан, контролирующий давление масла, встроен в приемный патрубок.
Датчик 29 контроля давления масла, который соединяется с сигнальной лампой на приборной панели автомобиля. Если давление масла в автомобиле падает ниже допустимого лампочка загорается.
Каналы, по которым масло поступает к деталям и узлам двигателя.

Шестеренчатого типа масляный насос установлен внутри поддона. Двумя болтами, разной длины, он фиксируется к блоку цилиндров.

Болты,фиксирующие масляный насос

Замена масляного насоса авто ВАЗ 2101

Одним из важных агрегатов, который обеспечивает бесперебойную работу двигателя автомобиля, является масляный насос. В его функции входит обеспечение циркуляции смазки в системе силового устройства, подача масла ко всем его элементам.Нарушение цикла работы насоса приводит к недостаточной циркуляции моторного масла по системам двигателя. Несвоевременная замена масляного насоса на ВАЗ 2101 может стать причиной «масляного голодания».В этом случае может возникнуть:

Повышенный износ агрегатов и узлов.
Поступление в масло металлической стружки, образовывающейся от износа деталей.
Во всей системе снизится давление масла.
Перегрев деталей двигателя.
Попавшие в узлы твердые частицы износа, могут стать причиной заклинивания узлов.

Все это указывает на то, что цена, при несвоевременной замене или ремонтемасляного насоса, увеличивает стоимость ремонта двигателя.

Снятие насоса масляного

Инструменты, которые понадобятся для работы:

Торцовые ключи на «10» и «13».
Удлинитель.
Карданные шарниры.

На ВАЗ 2101 замена масляного насоса выполняется на смотровой яме или специальном подъемнике.Инструкция снятия насоса масляного:

Отсоединяются от аккумуляторной батареи провода.
Для стока масла из двигателя подставляется емкость, объем которой не меньше четырех литров.
Сливается из картера двигателя масло.

Извлекается брызговик двигателя.
Откручиваются гайки, фиксирующие к поперечине, подушки передней подвески силового агрегата. Для того чтобы легче вышли из отверстий шпильки подушек, двигатель домкратом или талью слегка необходимо приподнять.
Снимается картер мотора авто ВАЗ 2101.
Извлекаются из автомобиля приемный патрубок совместно с насосом.

Масляный насос с патрубком ваз 2101

Как разобрать правильно масляный насос ВАЗ 2101

Итак:

Для разборки изделие аккуратно, чтобы не повредить корпус, зажимается в тисках.
Отсоединяется с редукционным клапаном приемный патрубок.
На корпусе насоса масляного удаляется крышка.
Извлекаются ведомая шестеренка и ось с ведущей шестерней.

Проверка повреждений деталей масляного насоса

Инструкция контроля износа деталей состоит в следующем:

Все детали после разборки необходимо промыть бензином или керосином, затем продуть сильной струей сжатого воздуха.
На наличие трещин или сколов осматриваются корпус и крышка устройства. Если обнаружены большие повреждения деталей, нужна замена масляного насоса, иначе утечку масла устранить будет сложно.

С помощью щупов замеряются зазоры, образованные в устройстве в процессе эксплуатации:

Величина зазора между ведомой шестерней и осью, на которой она находится, не должна превышать 0,1 мм, номинальный размер его 0,017 – 0, 057 мм.
Оптимальный зазор между валом масляного насоса и отверстием в его корпусе составляет 0,016 – 0,055 мм, но не больше 0,1 мм.
Зазор между зубьями сопрягаемых шестеренок — 0,15 мм, но не более 0,25 мм.

Зазор между зубьями соседних шестеренок

Зазор между корпусом насоса и наибольшим диаметром шестеренки: оптимальный – 0,15 мм, наибольший должен не превышать 0,25 мм.
Величина зазора между торцом линейки, лежащей на плоскости разъема, и торцом шестерни составляет 0,161 – 0,166, не должен превышать 0,2 мм.

Измерение зазора между торцом шестерни и плоскостью разъема насоса

Данные, указанные на фото пружины, должны сравниваться с существующей деталью.

Данные при проверке упругости пружины

Замена ведущей звездочки бензопилы Штиль

Теперь остановимся на процедуре замены звездочки. Для иллюстрации сказанного мы предлагаем Вашему вниманию короткий ролик. Перед тем, как переходить к делу, хотелось бы сказать, что на первый взгляд простая операция по замене на самом деле требует определенных навыков, знания устройства бензопилы, а также наличие соответствующих условий и инструментов. Поэтому настоятельно рекомендуем для устранения неисправности обращаться в сервисный центр.

Для проверки или замены необходимо снять крышку звездочки и отпустить тормоз цепи.
Затем снять предохранительную шайбу и демонтировать звездочку вместе с сепаратором игольчатого шарикоподшипника.
Для монтажа новой ведущей звездочки необходимо цапфу коленвала и сепаратор шарикоподшипника смазать специальной смазкой и установить звездочку. После одевания повернуть звездочку на один оборот для фиксации поводка привода масляного насоса. Поверх звездочки одеть шайбу и предохранительную шайбу.

Ремонт бензопилы в сервис-центре Прямые Руки.

В случае, если Вы обнаружили неисправность бензопилы или просто сомневаетесь в работоспособности инструмента, обращайтесь в нашу мастерскую. Мы являемся дилером и официальным сервисом Stihl в Санкт-Петербурге и Ленинградской области. Наши специалисты произведут для Вас гарантийный и послегарантийный ремонт бензопилы Штиль.

Установка головки цилиндров

— Перед установкой промыть все части.
— Всегда использовать новые прокладку головки блока цилиндров и прокладки выпускного и впускного коллектора
— Всегда использовать новые болты крепления головки блока цилиндров
— Прокладка головки блока цилиндров металлическая, необходимо быть осторожным, чтобы перед установкой не погнуть ее.
— Провернуть коленчатый вал по часовой стрелке, чтобы установить поршень первого цилиндра в положение ВМТ.

Установить фильтр.

Фильтр держать в чистоте

Установить прокладку головки блока цилиндров (А) на блок цилиндров.

— Будьте внимательны к порядку установки.
— Нанесите герметик на метку (В).
— После нанесения герметика головку блока необходимо установить в течение 5 минут.

Установить головку блока осторожно, чтобы не повредить прокладку. Вверните болты головки блока цилиндров

Вверните болты головки блока цилиндров.

— Нанесите тонким слоем моторное масло на резьбы и под головки болтов головки блока цилиндров.
— Используя шестигранный ключ, вверните и затяните 10 болтов головки блока и шайбы в порядке указанном на рисунке. Момент затяжки: 34,3 Нм + 90˚ + 90˚.

Установить клапана. Момент затяжки: 9,8 – 11,8 Нм.

— Не повредите и не уроните клапана.
— держите фильтр в чистоте.
— Когда клапана установлены на двигателе, не двигайте двигатель, держа клапана скобой.

Установить распределительные валы.

Нанесите на вкладыши распределительного вала моторное масло тонким слоем.

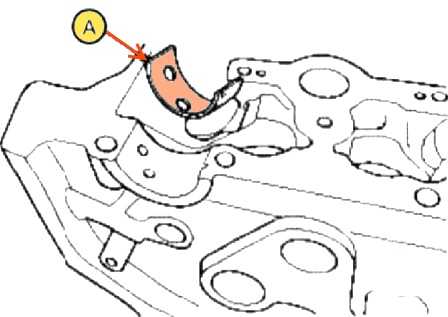

— Установить нижний вкладыш выпускного распределительного вала (А).

— Установить распределительные валы (А).

— Установить верхний вкладыш выпускного распределительного вала (А).

Установить крышки подшипника в исходное положение.

Порядок затяжки: группа А —> группа В —> группа С.

Момент затяжки:

шаг 1: М6: 5,9 Нм, М8: 14,7 Нм,
шаг 2: М6: 10,8 – 12,7 Нм, М8: 27,5 — З1,4 Нм.

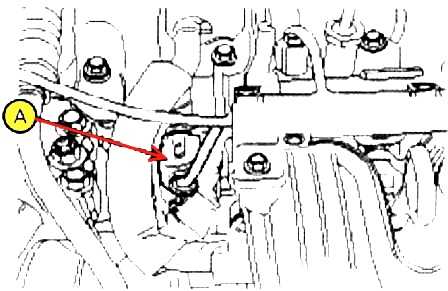

Установите термостат в сборе (А). Момент затяжки болтов и гаек: 18,6 — 23,5 Нм.

Сначала установить термостат в сборе и впускной водяной шланг к водяному насосу, потом затянуть гайки впускного шланга.

— Всегда используйте новые уплотнительные кольца.

Установить цепь ГРМ.

Проверить клапанный зазор.

10. Установить крышку головки цилиндров.

— Затвердевший герметик, расположенный на верхней поверхности между крышкой цепи и головкой блока должен быть удален до установки крышки головки блока.
— После нанесения герметика сборку необходимо произвести в течение 5 минут. Толщина полосы герметика — 2,5 мм.

— Обжим и обдув необходимо произвести не более чем через 30 минут после установки крышки.
— Ввернуть болты головки блока цилиндров следующим способом:

Момент затяжки: шаг 1: 3,9 – 5,9 Нм, шаг 2: 7,8 — 9,8 Нм.

Не используйте повторно прокладку головки цилиндров.

Установить впускной и выпускной коллекторы.

Соединить разъемы шланга принудительной вентиляции картера (А), электронного управления моментов зажигания (В), конденсатора (С), датчика положения коленчатого вала (D), датчика положения распределительного вала (Е), и вакуумного шланга усилителя тормозов.

Соединить вакуумный шланг усилителя тормозов (D), шланг принудительной вентиляции картера (С), топливный шланг (В), датчик положения распределительного вала (А).

Соединить разъемы ЕТС и датчика абсолютного давления воздуха (В).

Соединить разъемы регулятора холостого хода (А), датчика положения дроссельной заслонки (В) и датчика массового расхода воздуха (С), затем подсоединить разъемы электропроводки дроссельной заслонки (D).

Подсоединить разъемы форсунок (А), датчика положения дроссельной заслонки (В).

Подсоединить разъем регулировочного клапана (А)

Соединить разъемы VIS(А), OPS(В), датчика детонации (С) и переключателя компрессора (D)

Установить шланг отопителя (А).

Диагностический разъем Рено Логан

Современные автомобили оборудованы множествами электронных блоков, которые следят за состоянием тех или иных деталей. В случае какой-либо неисправности эти блоки управления дают определенные ошибки, которые можно увидеть, подключив специальную диагностическую систему.

Большинство владельцев Рено Логан, сталкиваясь с теми или иными неисправностями, хотят производить сканирование своими руками. В этой статье мы расскажем, где находится диагностический разъем, а также рассмотрим варианты специальных приборов и программ.

Типы комплексов

Существует несколько типов автомобильных приборов, объединяемых специальным разъемом, называемым OBD.

Существует много различных приборов для проведения диагностических операций с автомобилем Renault Logan, но мы рассмотрели именно эти два варианта, как наиболее точных решений, подходящих по разъему.

ELM 327 – является универсальным сканером, который позволит производить сканирование блоков управления Рено Логан.

Такое решение является весьма бюджетным и подходит для большинства владельцев Рено Логан. Для работы данного устройства, потребуется установка некоторых программ, с помощью которых будет производиться сканирование электроники. Разъем данного устройства универсален и подходит ко многим автомобилям, в том числе и для Рено Логан.

Renault Clip – данное диагностическое оборудование является дилерским программным комплексом для ремонта Рено всех моделей.

Конечно, приобрести данную сборку может каждый владелец Логан, но за внушительную сумму денег. Данный прибор комплектуется фирменной программой Рено и позволяет проводить не только поверхностные операции, но и разрешает изменять некоторые параметры работы программ автомобиля.

Для любительского использования мы рекомендуем приобрести сканер ELM 327, так как он позволит проводить качественное сканирование вашего Renault Логан за умеренную цену.

Как производится осмотр

Для начала необходимо подключить штекер диагностического прибора в специальный разъем, который находится в нише перчаточного ящика Рено Логан.

В данном приборе также существует специальная функция выбора конкретного блока для сканирования.

В случае, если прибор обнаружил неисправности, у вас есть возможность произвести их удаление из памяти блока управления Logan. Если ошибки не удаляются из блока, значит неисправность присутствует постоянно и ее нужно ликвидировать. Если у вас нет опыта работы с электронными деталями автомобиля, производите ремонт в специальном сервисе.

К счастью, в интернете существуют специальные базы номеров ошибок и расшифровки по отдельным критериям. С помощью этих данных вы сможете самостоятельно разобраться в проблеме вашего Рено Логан, не прибегая к дорогостоящим услугам сервиса.

По окончанию работы со сканером выключите зажигание, после чего отсоедините разъем прибора.

Выводы

Как мы уже смогли доказать, самостоятельное проведение ремонтных работ Renault Logan является весьма легким процессом. Ценовая политика программного комплекса для устранения неисправностей электрооборудования Renault Logan является вполне демократичной. Приобретая данный комплект, вы сможете серьезно сэкономить на ремонте своего автомобиля, а также порадовать своих друзей. Для владельцев Renault Logan, любящих проводить ремонт своими руками, мы настоятельно рекомендуем приобрести данную программу. Конечно, выбор всегда остается за вами, мы всего лишь даем советы.

portalmashin.ru

Как диагностировать Рено Логан при помощи бортового компьютера

Диагностика Рено Логан при помощи бортового компьютера. Перед тем, как приступить к самостоятельной диагностике вашего Рено Логан, попытайтесь ответить на небольшой перечень вопросов:

Ответив на все эти вопросы, можно приступать к самой процедуре диагностики:

Вставьте адаптер в диагностический разъем и расположите ваш телефон или планшет в удобном месте.
Заведите автомобиль, активируйте на вашем устройстве функцию Bluetooth и запускайте программу диагностики (пусть это будет Torque).
Подождите пока программное обеспечение соберет необходимые данные о параметрах работающего мотора.
Заходите в раздел Check Engine, программа при этом считает информацию с блока управления. Если в управляющем блоке есть информация про неисправность, то на экране вашего гаджета немедленно появится код ошибки и вся необходимая информация по этой неисправности. Программа предоставляет вам возможность поиска дополнительной информации в интернете, а также позволяет осуществить сброс информации об ошибке. Таким образом, у вас есть возможность не просто снять «чек», но и разобраться с причиной его возникновения.

Вот так, достаточно просто можно продиагностировать свой автомобиль, не прибегая к посторонней помощи. При этом, заметьте, все ваши действия четко соответствуют логике автопроизводителя, который оборудовал автомобиль бортовым компьютером.

http://prologan2.ru
