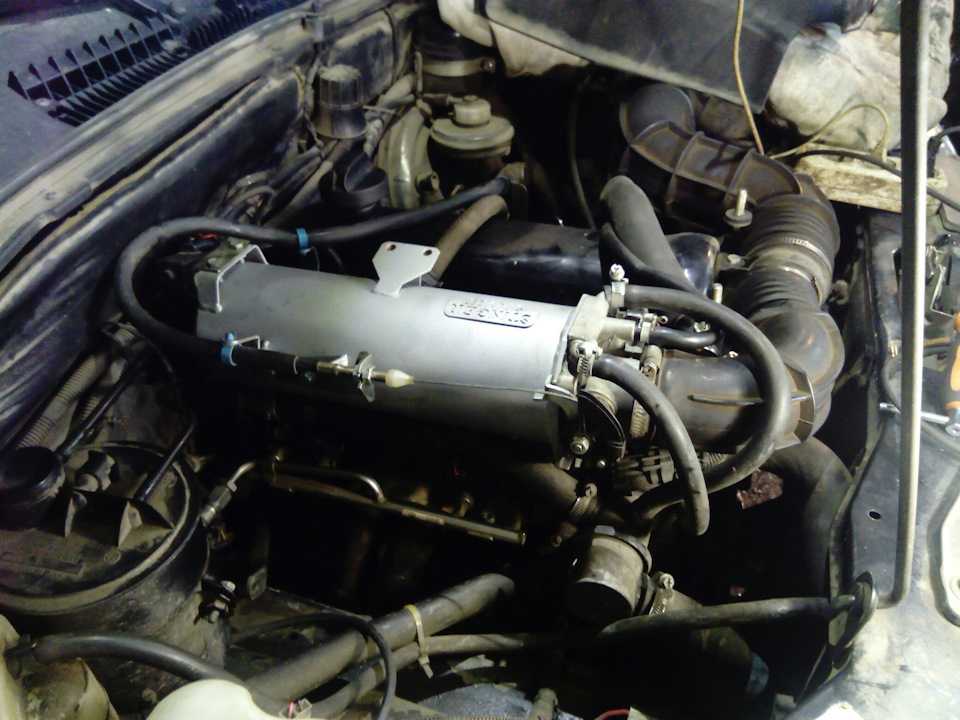

Тюнинг двигателя Шеви Нива – начало всех начал

Не смотря на то, что абсолютное большинство гаражных умельцев бросается тюнинговать свои Нивы, устанавливая на них массивные обвесы и спойлеры, прибегая к 3д тюнингу и онлайн тюнингу, истина всё же состоит в том, что тюнинг нужно начинать именно с силового агрегата. Благо, мотор тюнингуют в этих автомобилях довольно часто и мастера тюнинга наработали огромный опыт в модернизации штатных 80-сильных двигателей.

Специалисты добиваются серьёзного увеличения мощности и крутящего момента за счёт замены заводских поршней и распределительных валов, доработки газораспределительного механизма в купе с клапанной системой, установкой более сбалансированных и лёгких маховиков, и систем выхлопа с высокой пропускной способностью.

Но здесь тоже важно знать меру – некоторые умельцы посчитали установить на место штатного двигателя, двигатель с рабочим объёмом 5 литров. По словам очевидцев, авто очень прожорливое, ужасно шумное и тяжёлое, из-за чего ездят на нём крайне редко

Такие же выводы можно сделать, взглянув на фото:

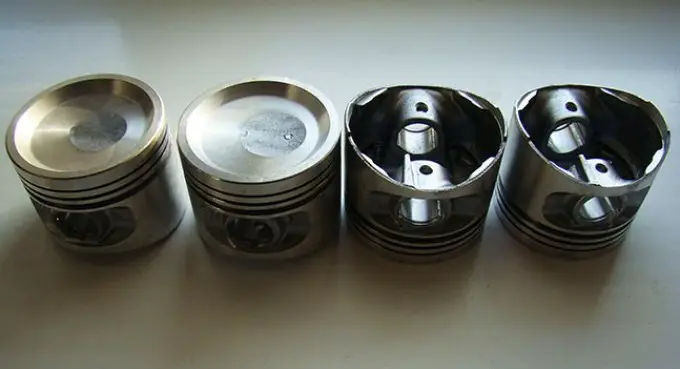

Стандартный двигатель рабочим объёмом 1700 кубических сантиметров разумно будет улучшить максимум до 2000 кубических сантиметров. На первый взгляд не много, но это даст довольно ощутимую прибавку мощности. Достигается это расточкой цилиндров и установкой поршней большего диаметра. Тюнингованные поршни могут быть как кованными, так и литыми.

Естественно, более плотный по свойствам металл значительно повысит общий срок службы поршня, но не стоит увлекаться этом вопросом – гораздо важнее сохранить сбалансированность каждого поршня. Смещение центра тяжести относительно оси поршневого пальца повлечёт за собой появление едва заметного наклона при возвратно-поступательном движении в цилиндре.

В результате мы получим перекос, из-за которого быстро износятся стенки, эллиптичность в сечении и снижении компрессии, иногда до критического уровня

Именно поэтому к выбору поршней стоит подходить ответственно и уделять основное внимание балансировке деталей

Больший объём цилиндров подразумевает более оптимизированную вентиляцию камеры сгорания. Естественно, назревает решение о расточке сёдел и установке клапана большего диаметра. Если использовать тюнингованные клапаны Т-образной формы, можно добиться очень заметного эффекта без довольно рискованных операций по расточке блока.

Хорошая обработка запирающей поверхности уже тюнингованного клапана обеспечит отличную герметизацию цилиндра, а низкая масса тарелки поможет поддержать заданный температурный режим клапана. Вопреки ожиданиям обывателей, Т-образный клапан не прогорит и, за счёт особой геометрии, более эффективно. Пропускная способность канала, который запирается тюнинговым клапаном, намного выше заводской.

Модернизированные распределительные валы для тюнинга двигателя Шеви Нива, как и распределительные валы для мотора Шевроле Круз, делятся на три группы

И, так как кто-то ставит цель проводить тюнинг Нивы для бездорожья, важно соблюсти темп движения при включённой пониженной передаче, путём подбора соответствующего распределительного вала

Более эффективное использование тягового усилия двигателя задано формой кулачков распределительного вала. Теперешняя популярность распределительный валов, настроенных на «низы», дающих возможность пройти любое бездорожье, характерна для данного авто. Но сейчас различных модификаций тюнинговых валов Шеви Нива появилось настолько много, что приходится их нумеровать, и счёт уже давно пошёл на сотни.

При выборе тюнингового комплекта для газораспределительного механизма, лучше всего ориентироваться на присутствия соответствующей прошивки программного обеспечения, осуществляющего корректную работу двигателя Шеви Нива. Также не лишним будет установка турбины в автомобильном сервисе.

Поршневая система и клапана

Клапанную и поршневую систему проверяют вместе. Снимите шланг сапуна с коллектора, если с него пошел дым белого цвета, то двигатель троит точно из-за сбоя поршневой. Разберите двигатель и найдите причину. Чаще всего она кроется в залегании колец, чтобы исправить эту проблему, необходимо извлечь поршни.

При отсутствии дыма или выделения бесцветного газа, проблема скрывается в клапанах. Измерьте в них компрессию, если значение менее 11, то клапан прогорел. Для замены клапана вам нужно снять головку, а затем притереть его.

При нормальной компрессии троение вызывает неправильная регулировка клапанов. Они могут быть слишком зажаты или наоборот ослаблены. Помните, что на ВАЗ-2112 настраивать работу клапанной системы необходимо регулярно.

Снятие и установка дроссельного узла Chevrolet Niva

Инструменты:

Торцовый вороток Головка на 13
Отвертка крестовая
Пассатижи

Детали:

Прокладка дроссельного узла

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, а не полностью открывающейся — двигатель не развивает полной мощности, недостаточная приемистость двигателя, рывки и провалы в работе двигателя при движении автомобиля. При данных неисправностях сначала попробуйте отрегулировать привод дроссельной заслонки или замените. Если это не приведет к положительному результату, замените дроссельный узел.

Предупреждение: Запрещается выворачивать винты 1 крепления дроссельной заслонки. Если они затем будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя. Положение дроссельной заслонки отрегулировано на заводе, поэтому регулировочный винт 2 дроссельной заслонки трогать не рекомендуется.

1. Слейте жидкость из системы охлаждения двигателя.

Примечание: При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительна.

2. Ослабьте хомуты крепления к патрубкам дроссельного узла шлангов подвода охлаждающей жидкости, выньте шплинт и.

3. . снимите хомуты.

Полезные советы: Установленные на автомобиле ленточные хомуты неудобны в пользовании. Их очень трудно ослабить, кроме этого при повторной затяжке они зачастую не обеспечивают прочность соединения. Поэтому рекомендуем их при первом снятии разбирать показанным способом и при сборке узла заменять червячными хомутами.

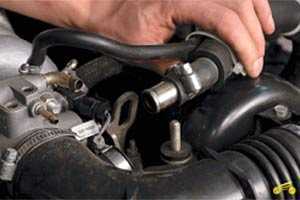

4. Отсоедините шланги подачи охлаждающей жидкости.

5. Аналогично отсоедините шланг малой ветви системы вентиляции картера.

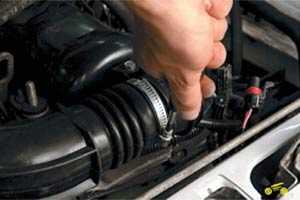

6. Ослабьте хомут крепления и отсоедините от правой части воздухоподводящего патрубка шланг большой ветви системы вентиляции картера.

7. Ослабьте хомуты крепления правой части воздухоподводящего патрубка к дроссельному узлу и.

8. . промежуточному кронштейну и снимите ее с автомобиля.

9. Ослабьте хомут крепления и отсоедините от патрубка дроссельного узла шланг продувки адсорбера.

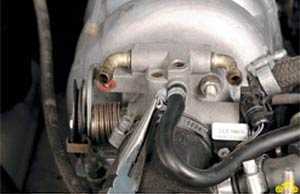

10. Отсоедините от сектора дроссельного узла трос привода дроссельной заслонки.

11. Отсоедините колодки жгутов проводов от датчика положения дроссельной заслонки и.

12. . регулятора холостого хода.

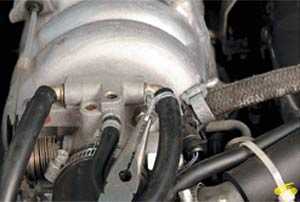

13. Отверните две гайки крепления дроссельного узла и.

14.

снимите дроссельный узел со шпилек на ресивере

Обратите внимание, под каждой гайкой установлены по две шайбы (одна плоская и одна пружинная). Снимите с ресивера прокладку (показано стрелкой)

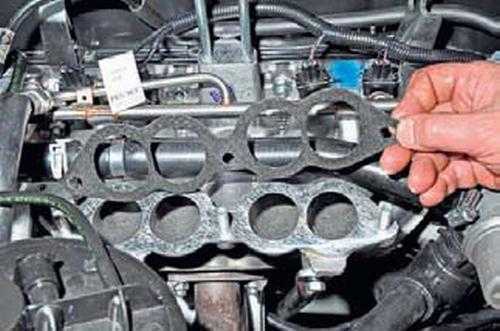

Снимите с ресивера прокладку (показано стрелкой).

15. Если при замене дроссельного узла на новом узле не установлены датчик положения дроссельной заслонки и регулятор холостого хода, переставьте их со старого узла. Для этого отверните по два винта их крепления.

16. Замените поврежденное поролоновое кольцо, установленное под датчиком положения дроссельной заслонки.

17. Загрязненный дроссельный узел очистите жидкостью для чистки карбюраторов, предварительно сняв с него датчик и регулятор. Очистите также загрязненные регулятор и датчик (запрещается использовать для их очистки растворители).

18. Извлеките из ресивера для осмотра пластмассовый диффузор, организующий воздушный поток.

19. Удалите с диффузора и из ресивера масло и прочие загрязнения.

20. Установите диффузор и дроссельный узел в порядке, обратном снятию.

Примечяния: Лыска на диффузоре должна быть обращена к плоской поверхности ресивера. Прокладка дроссельного узла одноразовая, и ее необходимо заменить.

21. Отрегулируйте привод дроссельной заслонки.

Моменты затяжки резьбовых соединений Нива Шевроле

Головку блока цилиндров снимаем для замены прокладки, ремонта механизма привода клапанов и самой головки, а также при полной разборке двигателя.

Для замены прокладки головки или шатунно-поршневой группы двигателя головку блока цилиндров снимаем с двигателя в сборе с ресивером, впускной трубой и выпускным коллектором.

Для демонтажа головки блока цилиндров:

отсоединяем минусовой провод аккумуляторной батареи;
сливаем охлаждающую жидкость (см. тут);
снимаем дроссельный узел в сборе (см. тут);
отсоединяем шланги от отводящего патрубка рубашки охлаждения;
отсоединяем шланг от подводящего патрубка радиатора отопителя;
отсоединяем разъем проводов форсунок топливной рампы (см. тут);
отсоединяем разъемы от датчика температуры охлаждающей жидкости системы впрыска и датчика указателя температуры охлаждающей жидкости;
снимаем наконечники высоковольтных проводов со свечей зажигания;
отсоединяем от топливной рампы трубки подвода и отвода топлива;
отсоединяем от выпускного коллектора приемную трубу (см. тут), теплозащитный экран стартера и кронштейн отводящей трубки радиатора отопителя (см. тут);
снимаем распределительный вал и рычаги привода клапанов (см. тут);
снимаем звездочку распределительного вала, а цепь подвязываем проволокой.

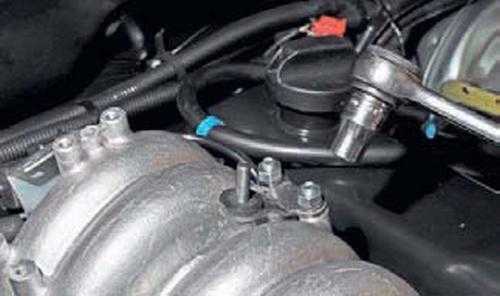

Головкой «на 13» отворачиваем болт крепления головки блока цилиндров, расположенный рядом с кронштейном модуля зажигания.

Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров.

Вынимаем болты.

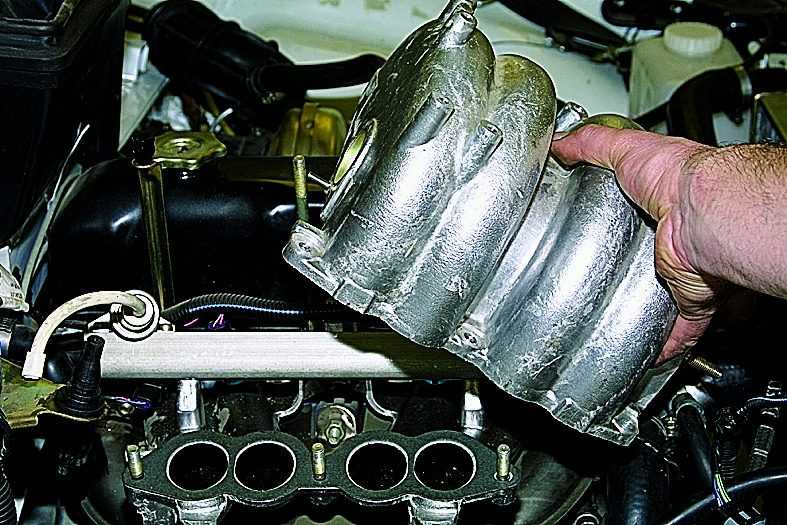

Снимаем головку блока цилиндров в сборе с выпускным коллектором, ресивером и впускной трубой с топливной рампой.

А еще интересно: Стук в двигателе @ Нива 4×4 Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав ресивер (см. тут), впускную трубу и выпускной коллектор (см. тут).

Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы.

Снимаем прокладку головки блока цилиндров.

Устанавливаем головку блока цилиндров на верстак.

Головкой «на 10» отворачиваем две гайки крепления к головке блока подводящего патрубка радиатора отопителя…

…и снимаем его.

Снимаем уплотнительную прокладку.

Головкой «на 13» отворачиваем две гайки крепления отводящего патрубка рубашки системы охлаждения…

…и снимаем патрубок с датчиком температуры охлаждающей жидкости системы впрыска.

Снимаем уплотнительную прокладку патрубка.

При разборке клапанного механизма…

…подкладываем под тарелку рассухариваемого клапана упор — деревянный брусок.

Рассухариваем клапан (см. тут)…

…и вынимаем клапан из направляющей втулки головки блока цилиндров.

Таким же образом демонтируем другие клапаны.

Сборку и установку головки блока цилиндров проводим в обратной последовательности. Перед установкой клапанов очищаем их от нагара и смазываем стержни клапанов моторным маслом.

Собрав клапанный механизм,…

…наносим молотком с пластмассовым бойком удар по торцам клапанов для более надежной фиксации сухарей (деревянный упор при этом необходимо убрать из-под тарелки клапана).

Перед установкой патрубков системы охлаждения очищаем привалочные плоскости патрубков и головки блока от остатков старых прокладок.

Устанавливаем новые прокладки патрубков, нанеся на них тонкий слой герметика.

Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, грязи и масла.

Шприцем с иглой или резиновой грушей удаляем из крепежных отверстий блока цилиндров масло и охлаждающую жидкость.

Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам.

Устанавливая головку на блок цилиндров, продеваем цепь за проволоку через отверстие в головке.

Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке.

Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема:

1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м); 2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м). Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).

Порядок выполнения работы по снятию клапанной крышки и замене ее прокладки

Стоит отметить, что эта процедура будет одинаковой для всех типов двигателей Нивы, начиная от самой старой ВАЗ 2121 и заканчивая 21213 и даже 21214. Единственное, что в инжекторном моторе придется освободить тросик газа, если мне не изменяет память, хотя точно утверждать не буду, так как уже запамятовал.

Итак, если двигатель карбюраторный, то первым делом необходимо снять корпус воздушного фильтра, чтобы он не мешался. После этого откручиваем все гайки по кругу на крышке, как показано на фотографии ниже:

После этого также следует снять тягу привода педали газа:

Теперь без каких-либо проблем поднимаем аккуратно клапанную крышку и снимаем ее полностью с ГБЦ:

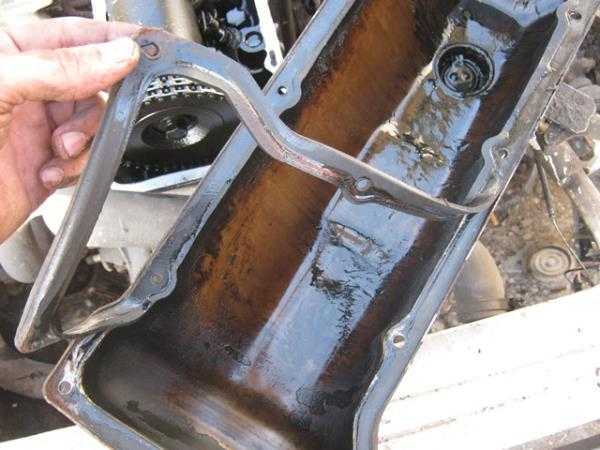

Затем снимаем старую прокладку, сделав это простым движением руки, так как обычно она держится довольно слабо:

После этого сухой тряпкой тщательно вытираем поверхность крышки и головки, и устанавливаем новую прокладку. Не стоит пользоваться герметиком, так как при нормальной прокладке никаких утечек быть не должно. После этого производим установку крышки в обратной последовательности.

Стоит отметить тот факт, что прокладка обязательно должна подлежать замене при каждом снятии клапанной крышки на Ниве, так как она одноразовая, можно так сказать! То есть, если вы производили, к примеру, регулировку клапанов, то обязательно меняйте ее на новую, иначе придется потом постоянно подтирать «сопли» на стыке.

Головку блока цилиндров на автомобиле Ваз 2121 и Нива 2131 с инжекторным двигателем снимаем для ее разборки и ремонта, замены уплотнительной прокладки или при снятие блока цилиндров. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий своими руками:

В первую очередь необходимо обесточить автомобиль, для этого отсоединяем клемму минус от аккумуляторной батареи.
Готовим пустую емкость и сливаем систему охлаждения.
Ключом на тринадцать откручиваем две гайки крепления дроссельного узла и снимаем его, не отсоединяя шлангов и тяги привода заслонкой.
Ослабляем стяжные хомуты и отсоединяем шланги от отводящего патрубка рубашки охлаждения и подводящего патрубка радиатора отопления салона.
Отсоединяем все электрические разъемы, которые буду мешать, а именно питание форсунок, датчиков, со свечей зажигания снимаем колпачки высоковольтных проводов.
От топливной рампы отсоединяем топливные трубки.
От выпускного коллектора отсоединяем приемную трубу, теплозащитный экран стартера, кронштейн отводящей трубки радиатора отопления.
Снимите крышку головки блока цилиндров, после чего производим демонтаж корпуса подшипников в сборке с распределительным валом, предварительно сняв звездочку его привода, а цепь зафиксировав с помощью куска проволки на зубьях звездочки, чтобы предотвратить перескакивание и как следствие сбой фаз газораспределения.

Теперь, когда ничего больше не мешает, можно приступать к снятию головки. Сперва торцовой головкой на тринадцать с удлинителем откручиваем один болт ее крепления, расположенный рядом с кронштейном модуля зажигания.
Далее головкой на двенадцать откручиваем оставшиеся болты.

Снимаем головку с блока цилиндров и ее уплотнительную прокладку.

На этом ремонтные работы по снятию головки блока цилиндров Ваз 2121 и Нива 2131 с инжекторным двигателем завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Процесс снятия головки блока цилиндров – занятие нечастое, но, если у вас возникла такая ситуация по замене прокладки, следует знать, как это делать. Замена прокладки может понадобиться вследствие просачивания масла двигателя, антифриза либо тосола. Головка блока цилиндров – это важная деталь автомобиля, отличающаяся сложным строением, но разобрать ее и заменить прокладку можно.

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

крестовую и шлицевую отвертку;
набор рожковых ключей;
динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
Теперь можно снять цепочку со звездой распределительного шкива.
После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем — осуществить ее демонтаж.
Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте — сможете ли вы все сделать правильно?

Неисправности датчика положения коленвала

Бортовой компьютер может посылать неправильные импульсы во все системы автомобиля. Чаще всего это случается, если неисправен один из датчиков. Неправильная работа мотора часто связана с неисправностью датчика положения коленвала. Его нужно снять для тестирования.

Проводится тест омметром. Показания должны быть в пределе от 550 до 750 Ом. Если они выходят из этого диапазона, то датчик нужно заменить, так как он неисправен. Обычно после установки нового элемента силовая установка начинает работать нормально.

Если бортовой компьютер выдавал ошибку этого датчика, то после замены снимите клемму со знаком «минус» с аккумуляторной батареи. Это поможет очистить память ЭБУ от записи о неисправности.

На что влияет диаметр проходного отверстия

Количество топливно-воздушной смеси, которая попадает цилиндры, определяет мощность двигателя. Оно зависит от двух факторов:

Степень открытия клапана — от 0 до 100%.
Сечение проходного отверстия.

Первый показатель зависит от положения педали газа, а второй от конструкции дроссельного узла.Заводская комплектация Нива Шевроле предусматривает установку заслонки диаметром 46 мм.

Чтобы увеличить поступление воздуха и мощность двигателя, автовладельцы устанавливают ДЗ с большим диаметром — от 52 до 58 мм.

Максимальный размер тюнинговой заслонки, которую стоит ставить на стандартный двигатель Нивы Шевроле — 54 мм. Больший диаметр (56 мм) нужен лишь для спортивных вариантов авто с увеличенным объемом двигателя.

Увеличение проходного сечения дросселя без доработки двигателя дает лишь иллюзию прироста мощности. Отклик на нажатие педали газа становится резче.

Например, если слегка нажать на газ, стандартный дроссель откроется на 10%, а увеличенный — на 15-20%. При этом максимальная мощность и приемистость практически не меняется. Для того, чтобы камеры сгорания полностью заполнялись топливно-воздушной смесью, не придется выжимать педаль до упора.

Случается, что после установки увеличенной ДЗ стандартный двигатель действительно становится мощнее. Это имеет простое объяснение: вместо старой забитой заслонки монтируется новая чистая. Того же эффекта можно добиться простым и дешевым методом: снять и промыть дроссельный узел.

Ремонт головки блока цилиндров

Даже при щадящем режиме эксплуатации, ГБЦ двигателя рано или поздно требует ремонта. Для внедорожников отечественного производства, этот вопрос особенно актуален. 1. «Нива» покупается не для поездок в Большой театр по городским дорогам. 2. Отечественное бездорожье – это не полигон с тарированными препятствиями, нагрузки на автомобиль и двигатель нешуточные. 3. Качество топлива и смазочных материалов, к сожалению, не способствуют продлению ресурса головки блока цилиндров.

Вы можете посмотреть на видео признаки неисправности:

ВАЖНО! Для подобного обслуживания нет необходимости демонтировать силовую установку. Пространства под капотом достаточно для проведения работ прямо на автомобиле

Устройство двигателя 21213 достаточно простое. Капитальный ремонт или замена прокладки ГБЦ производится в гаражных условиях, одним владельцем, имеющим элементарный опыт обслуживания своего автомобиля.

Подготовим инструмент:

Трещотка с набором головок (нам понадобятся размеры от 10 до 17 мм) и удлинителем. Рожковые и накидные ключи с подобными размерами. Динамометрический ключ, работающий в диапазоне от 10 до 110 н/м. Свечной ключ. Плоская отвертка с широким жалом, скребок (можно использовать узкий строительный шпатель), с их помощью отделяется прикипевшая прокладка ГБЦ. Съемники стопорных колец. Рассухариватель, деревянный брусок для поддержки сухарей клапанов. Корщетка в виде короны, дрель. Молоток с резиновой или полиэтиленовой головкой (для усаживания клапанов). Шприц с толстой иглой (для отсоса технических жидкостей из труднодоступных полостей) Огнетушитель, ветошь, емкости разных размеров. Магнит на медной проволоке, для извлечения упавшего крепежа.

Перед обслуживанием убедитесь в надежности упоров крышки капота, поставьте машину на ручной тормоз и заблокируйте колеса башмаками.

Отсоедините аккумулятор, и сбросьте давление в топливной рампе. Открутите крышку расширительного бачка радиатора и слейте антифриз. Аккуратно открутите болты крепления дроссельного блока, предварительно отсоединив тросик газа. Блок демонтируем в сборе, если он не нуждается в обслуживании. Если прокладка целая – менять ее не обязательно.

Демонтируем патрубки, соединяющие рубашку охлаждения ГБЦ и радиатора. Предварительно ослабляем хомуты. Размыкаем разъемы управляющих шлейфов форсунок. От температуры, фиксаторы могут отломаться – поэтому нельзя прикладывать большое усилие. Отсоединяем разъемы от температурных датчиков на ГБЦ. Сдергиваем со свечей колпачки высоковольтной проводки, попутно проверяем состояние изоляции. Отсоединяем топливопроводы подающего и обратного контура. Перед началом работ приготовьтесь к улавливанию остатков топлива. Отделяем приемную трубу выпускного коллектора. При необходимости прокладка меняется на новую.

Демонтируем термозащитные экраны. Ослабляем натяжители цепи ГРМ, фиксируем саму цепь на шестерне с помощью проволоки. Выкручиваем болты крепления, демонтируем распредвал.

Снимаем рычаги, толкающие клапана. Отворачиваем болты крепления ГБЦ. Их расположение на двигателях 21213 и 21214 аналогично. Аккуратно снимаем блок цилиндров, начиная с передней части. Прокладка остается на нижнем блоке.

16. Укладываем блок на ровную поверхность, демонтируем фланцы системы охлаждения. Если прокладка разрушена – меняем.

К техническому обслуживанию относится замена прокладки ГБЦ, очистка масляных каналов, притирка клапанов. Одновременно осматривается распредвал, на предмет задиров и прочего износа. Выбор производителя запасных частей – личное дело владельца. Однако, такая важная часть, как прокладка – в зависимости от производителя имеет различное качество исполнения.

При сравнении трех вариантов, самой некачественной оказалась фирменная запчасть, нет претензий к испанскому образцу (он самый дорогой), и золотая середина – Егорьевский расходник.

Установку блока производят в несколько приемов, соблюдая последовательность:

Все болты кроме 11, соблюдая порядок, затягиваются с моментом 20 Н/м. Затем, повторяя последовательность, затягиваем эти же болты уже с моментом 69-85 Н/м. Болт 11 закручиваем за один проход, с моментом 32-39 Н/м Меняем динамометрический ключ на обычную рукоять, и доворачиваем все болты на 90°.

При наличии инструмента, работы выполняются самостоятельно. • Производим расточку впускных и выпускных фланцев до диаметра 34 мм. рис 8
