Ремонт головки блока цилиндров (гбц) в москве

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Установка ремня ГРМ на Alfa Romeo Twin Spark

Убедитесь в том, что поршень первого цилиндра находится в ВМТ. Используйте показания стрелочного индикатора (5).
Удерживая распределительные валы ключами (9) и (10), ослабьте болты крепления зубчатых шкивов.
Кроме 147: Снимите крышки третьих подшипников обоих распределительных валов, поз. (11) и (12).
147: Снимите крышку второго подшипника (16) впускного распределительного вала и крышку третьего подшипника (17) выпускного вала.
На место крышек установите фиксаторы распредели-тельных валов (11) и (12) или (16) и (17).
Наденьте ремень в следующей последовательности:
Направляющий ролик.
Выпускной распределительный вал.
Впускной распределительный вал.
Водяной насос.
Натяжитель.
Проверьте совмещение меток (6) и (7) на ремне и зубчатых шкивах коленчатого и распределительного валов.
Ключом натяжителя (13) максимально натяните ремень.
Затяните гайку (8) натяжителя.
Удерживая распределительные валы ключами (9) и (10), затяните болты крепления зубчатых шкивов.
Момент затяжки болтов крепления зубчатых шкивов:
(В) 147:108-132 Нм.
(А) Болты М6 кроме 156:10 Нм.
(В) Болты М6 156: 10 Нм.
Снимите:
Фиксаторы (11) и (12) или (16) и (17).
Установите на место крышки подшипников распределительных валов.
Слегка смажьте резьбу болтов крепления крышек и затяните их указанным моментом:
147: 14-17 Н-м.
Проверните коленчатый вал по часовой стрелке на два оборота до ВМТ поршня первого цилиндра (6).
Проверьте совмещение меток (6) и (7). Примечание редакции: через два оборота совмещения меток не будет. Вращать придется дольше.
Установите ключ натяжителя (13).
Ослабьте гайку (8) натяжителя.
Вращая натяжитель, совместите его отметчик (14) с отверстием (15).
Затяните гайку (8) натяжителя моментом:
(В) 147: 23-28 Нм.
Проверните коленчатый вал по часовой стрелке на два оборота до ВМТ поршня первого цилиндра (6).
Проверьте совмещение меток (6) и (7). Примечание редакции: через два оборота совмещения меток не будет. Вращать придется дольше.
Установите демонтированные детали в порядке, обратном снятию.
Затяните болты крепления шкива коленчатого вала моментом 24 — 29 Нм.

Подготовка к шлифовке

Для самостоятельной шлифовки нам понадобятся в первую очередь набор щупов, лекальная металлическая линейка, с её помощью будем определять насколько сильно изогнута ГБЦ и степень её неровности. Это скорей метод на глаз, так как только визуально можно понять, где и сколько стоит шлифовать.

Помимо такой неровности могут быть еще трещины и подобные дефекты. Это говорит о том, что двигатель хорошо перегревался и детонировал. Чтоб определить такие трещины стоит покрасить ГБЦ медленно сохнущей краской и через несколько минут стереть. Там где краска останется и будет трещина. Краску желательно использовать ярких цветов. К сожалению, увидеть можно будет только большие трещины, а вот микротрещины только с помощью специальных приборов.

Прокладка ГБЦ, виды прокладок, какую выбрать

Прокладка ГБЦ необходима для укрепления места соединения крышки и головки блока цилиндров. Прокладку ГБЦ следует менять при каждой замене головки блока цилиндров

Важно понимать, что прокладка ГБЦ и обычная прокладка крышки какого-либо элемента — разные вещи

Она отвечает за такие системы мотора — газораспределение, система смазки и охлаждение, поэтому и требования к ней соответствующие. Ни в коем случае нельзя экономить при замене данной прокладки. Если симптомы ее износа заметны, прокладку следует немедленно заменить.

Существует несколько видов прокладок:

Безасбестовые — высокая воспроизводимость и низкий коллапс.
Асбестовые — эластичны, пластичны и термоустойчивы.
Металлические — наиболее качественные, однако, вместе с этим, и наиболее дорогие.

Итак, производить замену прокладки ГБЦ необходимо в следующих случаях:

При признаках течи масла.
Если вы заметили инородную смесь мутного белого цвета при проверке щупом масла — попадание охлаждающей жидкости в результате изношенной прокладки.
Если вы заметили белый дым, который выходит из выхлопной трубы.

Замена Прокладки Гбц Калина 8 Кл

Если на двигателе RPLada Kalina обнаружена течь моторного масла (11194 1,4 16 кл.) При охлаждении воды в местах соединения головок цилиндров снимите и замените прокладку. Утечка также происходит из-за искривления головы из-за перегрева. Вам понадобятся: динамометрические ключи 13, 17, 19, 19, головные головки P 10, 13, 17, шестигранный ключ P 10, отвертка.

1. Снимите обшивку двигателя (» «) 2. Установите поршень 1-го цилиндра в поршень ВМТ такта сжатия (см. )

Уменьшите давление электропитания, если работа сделана немедленно 3. Уменьшите давление в системе P (см. Снижение давления топлива в системе P). 4 Отсоедините провод от отрицательной клеммы аккумулятора.

5. Слейте охлаждающую жидкость (см. Замена антифриза). 6. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

7. Отсоедините нагревательные шланги от дроссельной заслонки; 8. Снимите узел дроссельной заслонки (см. Снятие и установка дроссельной заслонки).

9. Отсоедините блоки жгута проводов от катушек зажигания. Снимите катушки зажигания и снимите свечи зажигания (см. Замена и техническое обслуживание свечей зажигания). 10.

Отсоедините прокладки жгута проводов от датчика падения давления масла от датчика температуры замерзания, чтобы можно было регистрировать управление двигателем и датчик фазы. 11. Открутите хомуты и отсоедините 5 шлангов радиатора. термостат труб п. 12.

Отсоедините блок трубки от датчика антифриза. 13. Открутите гайку на гайке крепления наконечника массовой проволоки ключом на 13 и снимите провод. 14. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).

READ Замена Сальников Клапанов Ваз 2107

пятнадцать.

Снимите винт на прижимной пластине кронштейна топливопровода к головке цилиндров и снимите пластину. 16. Открутите крепежный болт гаечным ключом 10 и отсоедините провод заземления от головки устройства. 17. Снимите крышку головки (см.

Заменить уплотнение крышки головки цилиндров). 18. Снимите гаечный ключ на 5 мм и снимите защитную крышку переднего ремня ГРМ.

19. Отвинтите крепежные болты или верхнюю переднюю крышку шестигранного ключа привода зубчатого ремня на 5 и снимите крышку. 20. Отпустите ключ на 15 болтах крепления натяжного ролика и снимите ремень ГРМ.

21. Чтобы шкивы распределительного вала не вращались, выкрутите болты прикрепив шкив, снимите шкивы. 22. И вынимаем шпонки из пазов валов валов 23.

Поверните ключ на 15 крепежных болтах, чтобы снять натяжной ролик. 24. Снимите основной ролик, повернув гаечный ключ на 15 крепежных болтов. 25. Снимите 10 5 болтов, крепящих крышку заднего ремня ГРМ, и снимите крышку. Инжир.

READ Замена Вилки Сцепления Ваз 2109

6. 3. Порядок затяжки болтов крепления головки блока цилиндров 26. Снимите 10 болтов, крепящих головку блока к блоку цилиндров с помощью шестигранного ключа в обратном порядке (рис. 6.

3) и снять головку блока. 27. Снимите прокладку головки. Болты головки цилиндров растягиваются при повторном использовании, поэтому замените их новыми.

28. Очистите соединительные поверхности головки цилиндров и блока цилиндров (вы должны быть сухими и безупречными). 29. Удалить масло из резьбовых отверстий в блоке под болты головки. 30. Убедитесь, что в гнездах последних отверстий блока цилиндров под основными болтами имеются 2 монтажные втулки.

Крепление ГБЦ ГБЦ ВАЗ инжектор 8 клапанов калины

Если головки втулок остаются в головке или на выходах блока во время снятия, вдавите их в блок в соответствии с полной программой. 31. Установите самую последнюю прокладку головки на устройство. Использование использованной прокладки не допускается.

Перед установкой прокладки удалите масло с подключенных поверхностей устройства и его головки. Прокладка может быть чистой и сухой. Не допускайте попадания масла на поверхность прокладки. 6.

READ Сколько Заливать Масла В Ирбис Ттр 250

3 Процедура затяжки болтов головки блока цилиндров 32. Установите головку на блок, убедившись, что коленчатый вал и распределительный вал находятся в положении ВМТ (оба цилиндра 1-го цилиндра должны быть закрыты). Затяните болты, крепящие головку блока в последовательности (показано на рис. 6.3 PS в четыре этапа: 3,5. момент 69,4

85,7 Нм (7,1 8,7 / Нм) 4. Затяните болты полностью.

33. Присоедините снятые детали к головке устройства и подсоедините шланги и провода P в обратном порядке. Установка впускного распределительного вала, обеспечивающего работу датчика ПП на двигателе. Установите шкивы впускного распределительного вала таким же образом. Отрегулируйте натяжение ремня ГРМ (см. Замена редуктора P и натяжного ролика) и ремня генератора (см.

Источник

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

набор автомобильных ключей;
шлицевые и крестовые отвертки;
плоскогубцы;
вороток с удлинителем;
головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
молоток;
монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
снимаем клемму с аккумулятора;
сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
отсоединяем от карбюратора тягу газа, трос подсоса;
освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
скидываем шланг вакуумного усилителя тормозов;
отворачиваем четыре гайки крепления приемной трубы глушителя;
отсоединяем от головки высоковольтные провода;
снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
отсоединяем от карбюратора бензиновый шланг;
снимаем клапанную крышку, убираем ее в сторону;
откручиваем болт с гранями 13 мм крепления ГБЦ;
снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
откручиваем гайки распредвала (ключ на 13), снимаем вал,
сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
совмещение меток распредвала указаны внизу на рисунке стрелками;
произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

С этим читают

Капитальный ремонт гбц

Необходимость комплексных мер можно определить по следующим признакам:

отказали направляющие втулки;
неисправен распределительный вал;
поломаны чугунные цилиндрические блоки (нужна сварка);
появились трещины на головке;
оборвались шатун или клапаны;
полный износ прокладки;
нарушена целостность гильзы (возникает вследствие ошибки затяжки крепления и винтов).

Поломки происходят из-за регулярной езды при перегретом двигателе, недостаточной смазке силового узла (некачественное масло, попадание в агрегат топлива или антифриза) и окончании эксплуатационного срока запчастей.

Порядок действий

Запасшись всем необходимым, можно приступать к работам.

Последовательность действий такая:

Ставим «Оку» в гараж или на ровную площадку, обездвиживаем, снимаем клемму с АКБ; Сливаем с системы охлаждения ОЖ (подставляем емкость под сливные пробки, выкручиваем их и дожидаемся, пока жидкость стечет. Ставим на место пробки и затягиваем); Демонтируем корпус воздушного фильтра. Горловину карбюратора накрываем ветошью. Отсоединяем от него тросики дроссельной и воздушной заслонок, снимаем механизм привода газа с рычагом и кронштейном его крепления, а также топливные патрубки и провод электромагнитного клапана ХХ; Снимаем защитную крышку привода ГРМ. Устанавливаем метки на коленвале и распред

вале (особенно это важно при частичной разборке); Послабляем затяжку натяжного ролика, чтобы он послабил натяжку привода, и ремень скидываем с колеса распределительного вала; Отсоединяем топливный патрубок от бензонасоса. Выкручиваем крепежи насоса и снимаем его; Отсоединяем патрубки от клапанной крышки, откручиваем ее крепление и снимаем; Откручиваем гайки датчика момента искрообразования, отсоединяем от него провода, и отводим вбок. Также скидываем провода высокого напряжения со свечек; Откручиваем крепежный болт корпуса вспомогательных агрегатов; Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку)

Также демонтируем натяжной ролик; В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону; Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек; Скидываем патрубок от вакуумного регулятора; Откручиваем верхнюю планку, используемую для натяжки ремня генератора; Отсоединяем патрубки системы охлаждения, подходящие к головке; Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше; Откручиваем крышку подшипников распределительного вала, снимаем ее; Извлекаем распределительные вал; И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

Также скидываем провода высокого напряжения со свечек; Откручиваем крепежный болт корпуса вспомогательных агрегатов; Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку). Также демонтируем натяжной ролик; В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону; Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек; Скидываем патрубок от вакуумного регулятора; Откручиваем верхнюю планку, используемую для натяжки ремня генератора; Отсоединяем патрубки системы охлаждения, подходящие к головке; Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше; Откручиваем крышку подшипников распределительного вала, снимаем ее; Извлекаем распределительные вал; И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

А далее уже выполняются ремонтные работы. Но для этого сначала от головки отсоединяется впускной коллектор. Затем извлекаются толкатели вместе с регулировочными шайбами. Дальше для разборки потребуется приспособление для рассухаривания и засухаривания клапанов, чтобы снять их, после чего выполняются ремонтные работы – замена направляющих втулок клапанов, самих клапанов, их притирка и прочее.

Этапы работ

Снятие головки блока цилиндров предполагает проведение подготовительных работ:

В первую очередь необходимо отсоединить клемму от аккумулятора.
При наличии декоративной крышки из пластика необходимо её демонтировать. Также если есть защита картера, то её лучше снять.
Далее сливаются жидкости в разные ёмкости, отсоединяются патрубки и прочие провода. Если масло рекомендуется сливать на горячий мотор, то остальные действия лучше осуществлять, когда движок уже остынет.
Для более свободного доступа к двигателю опытные мастера рекомендуют извлечь аккумулятор.
Приводной ремень надо ослабить, а насос гидроусилителя руля отключить

После ослабления ремня можно снять планку, которая держит его, а генератор отвести в сторону для увеличения пространства вокруг движка.
Так как в цилиндрах происходит поэтапное сжатие, сгорание, выпуск и впуск газовой смеси, то важно установить поршень в определённое положение. Лучше всего для этой цели подойдёт положение ВМТ.
Далее необходимо открепить жгут проводов и отвести его в сторону.
Снятие воздушного фильтра

Помимо самого фильтра необходимо снять его корпус и ремень ГРМ. Когда ремень будет снят, надо приступить к демонтажу шкива распределительного вала. Шкив надо зафиксировать одной отвёрткой для предотвращения прокручивания, а второй снимать деталь.
Разъёмы регулятора холостого хода и ДЗ нужно отсоединить от электропроводки.
Воздушный патрубок, который подводит газ, нужно отсоединить от ДПДЗ и демонтировать его.
Электромагнитный клапан отсоединяется от системы и фиксируется в надёжном месте.
Далее необходимо отсоединить шланги, отвечающие за подвод топлива.
Отключаются все датчики, а оставшиеся патрубки снимаются и откладываются в надёжное место.
После того, как все навесные части были полностью демонтированы, можно приступить к демонтажу бронепроводов и их перемещению в отдельное место.
Далее откручивается болт, который отвечает за удержание кронштейна трубы-впуска. При помощи торцевого ключа могут быть отвинчены верхние болты.
Далее приёмную трубу открепляют от коллектора.

На следующем этапе необходимо открутить крепления, которые фиксируют головку непосредственно к блоку цилиндров. Болты лучше откручивать постепенно. В первые два раза вывинчивание происходит всего на пол-оборота резьбы.

Все крепежи должны демонтироваться равномерно, поэтому лучше воспользоваться динамометрическим ключом. Последовательность должна в точности соблюдаться для предотвращения деформации мотора. Узнать очерёдность выкручивания можно в мануале, прилагающемуся к автомобилю.

После того, как болты были откручены, происходит демонтаж ГБЦ. В зависимости от манипуляций, которые будут проводиться с головкой блока, деталь может демонтироваться в комплекте с выпускным коллектором и впускной трубой.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели. В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя. Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
Прокладка — тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.
Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением. Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.
- Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.
- Очистите поверхность головки и блока. Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

  Очистите отверстия под болты, которыми закрепляют головку в блоке.

  Установите прокладку головки на блок. Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

  Установите блок с прокладкой головки на место.

  Используйте тарированный гаечный ключ, чтобы затянуть головку на блок. Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

  Замените другие компоненты двигателя, которые вы извлекли.

  Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал. Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

  Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством. Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

замене и натяжении цепи ГРМ,
замене прокладки ГБЦ,
регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

специальный динамометрический ключ с индикатором;
штангенциркуль или небольшая линейка;
набор головок и гаечных ключей;
головка Torx;
мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Особенности снятия ГБЦ

Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

браком при производстве ГБЦ;
высокой нагрузкой на узел;
некорректным либо недостаточным техническом обслуживании;
некачественной смазкой внутренних компонентов устройства;
отсутствием защиты от замерзания либо коррозии в контуре хладагента.

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.

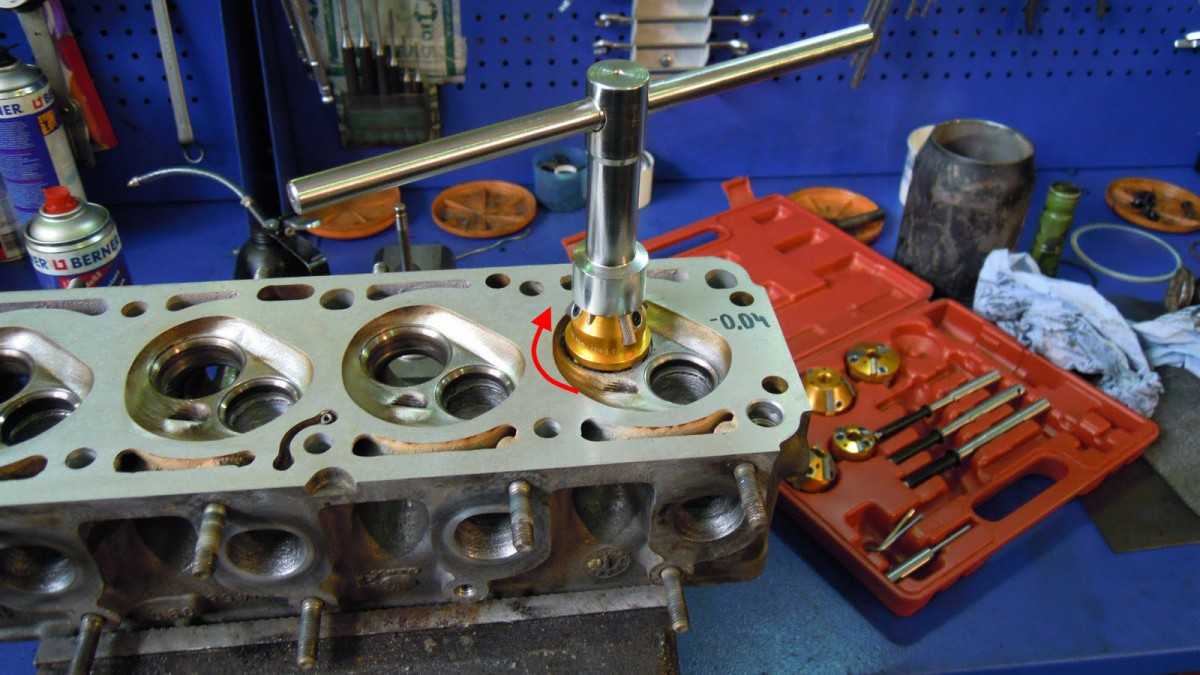

Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.
